Raport z badania. Data raportu Zdjęcia od różnych klientów

Wielkość: px

Rozpocząć pokaz od strony:

Download "Raport z badania. Data raportu 2012-09-21. Zdjęcia od różnych klientów"

Dagmara Justyna Kujawa
8 lat temu
Przeglądów:

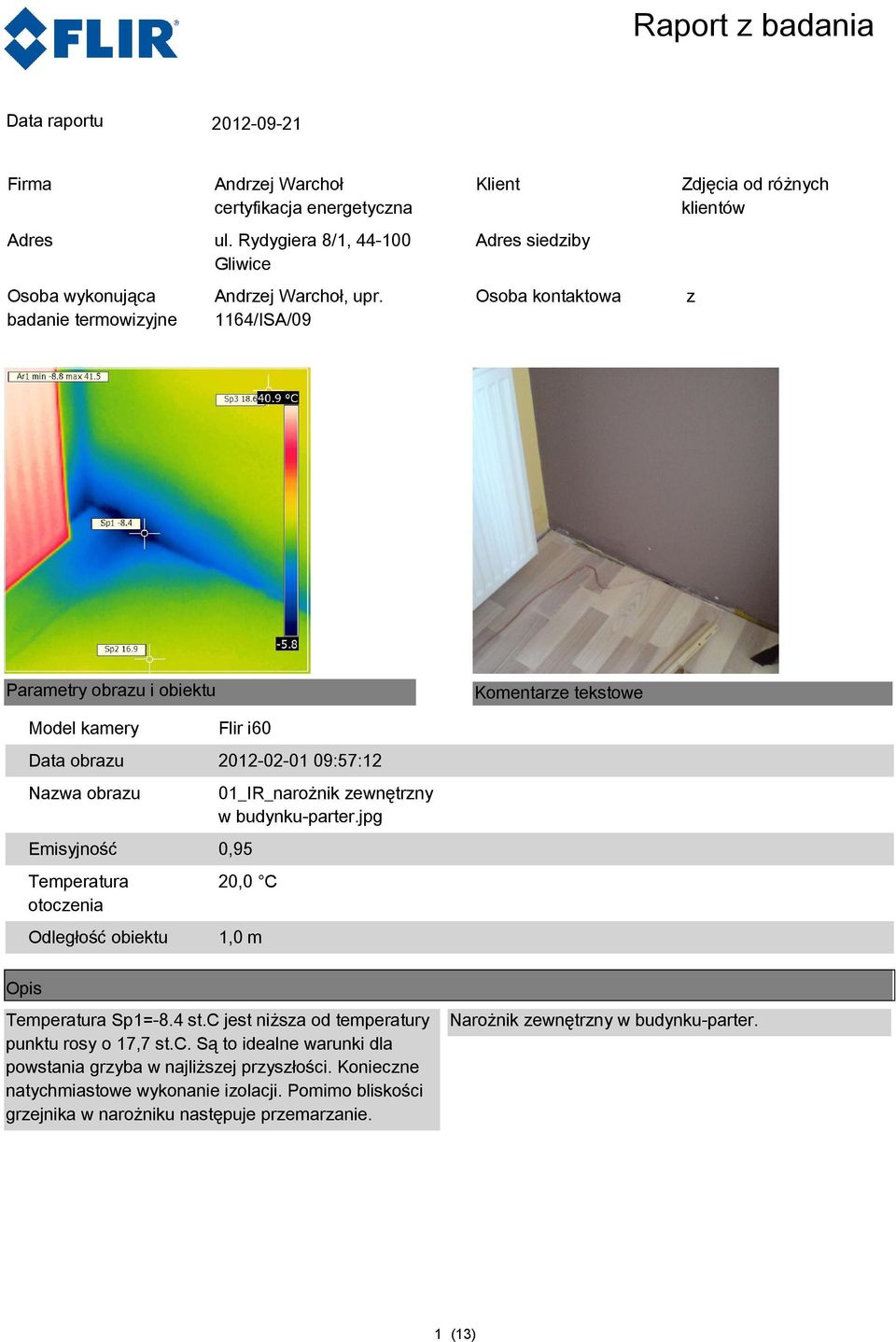

1 , upr :57:12 01_IR_narożnik zewnętrzny w budynku-parter.jpg 0,95 20,0 C Sp1=-8.4 st.c jest niższa od temperatury punktu rosy o 17,7 st.c. Są to idealne warunki dla powstania grzyba w najliższej przyszłości. Konieczne natychmiastowe wykonanie izolacji. Pomimo bliskości grzejnika w narożniku następuje przemarzanie. Narożnik zewnętrzny w budynku-parter. 1 (13)

Konieczne natychmiastowe wykonanie izolacji.

2 , upr :58:30 02_IR_drzwi wejściowe do domu.jpg 0,96 18,0 C Sp3=0,0 st.c pokazuje dużą nieszczelność. Przy niższej temperaturze zewnętrznej temp w Sp3 będzie ujemna. Są tu warunki sprzyjające powstawaniu zawilgocenia, potem pleśni a w końcu grzyba. Konieczne jest uszczelnienie drzwi. Drzwi wejściowe do domu. 2 (13)

Przy niższej temperaturze zewnętrznej temp w Sp3 będzie ujemna.

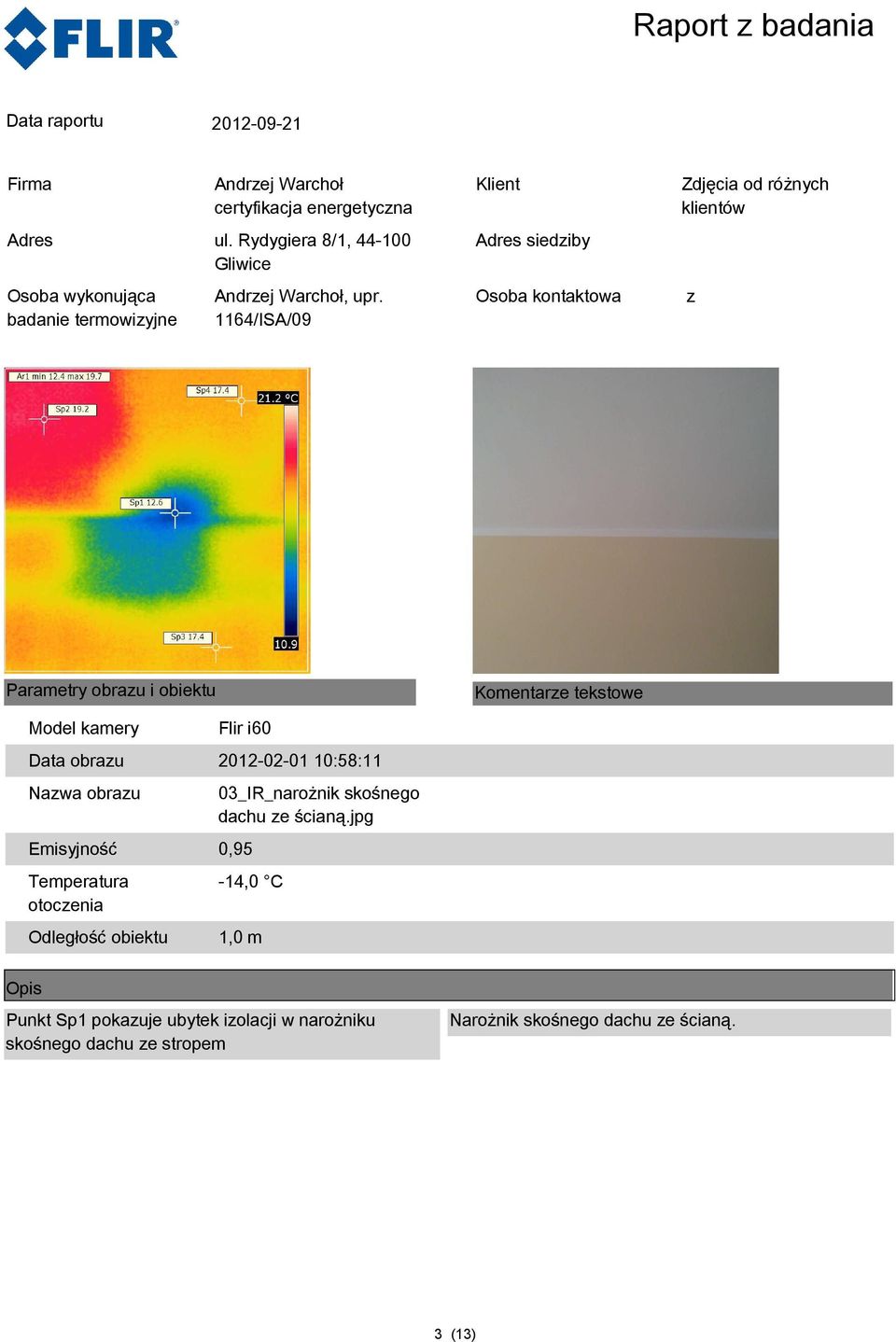

3 , upr :58:11 03_IR_narożnik skośnego dachu ze ścianą.jpg 0,95-14,0 C Punkt Sp1 pokazuje ubytek izolacji w narożniku skośnego dachu ze stropem Narożnik skośnego dachu ze ścianą. 3 (13)

4 , upr :16:11 04_IR_ubytek izolacji w narożniku na poddaszu.jpg 0,92 17,0 C 1,5 m Punkty pomiarowe od Sp1 do Sp8 pokazują obszar, w którym temperatury są poniżej temperatury punktu rosy rosy, czyli jest to miejsce skraplania sie pary a w rezultacie przy dłużsczych okresach zimna powstanie pleśni i grzyba. Ubytek izolacji w narożniku na poddaszu 4 (13)

są poniżej temperatury punktu rosy rosy, czyli jest to miejsce skraplania sie pary a w

5 , upr :05:35 05_IR_zawilgocone naroże.jpg 0,92 19,0 C 1,5 m Sp2 Sp1 = 13,5 7,4 = 6,1 st.c. w Sp1 jest poniżej temp. punktu rosy. Duża wada. 5 (13)

6 , upr :38:52 06_IR_połączenie stropu drewnianego z murowaną ścian.jpg 0,92 19,0 C 3,0 m Sp5 Sp3 = 20,1 7,3 = 12,8 st.c. Duża nieprawidłowość. Kondensacja pary w konsekwencji pleśń i grzyb, szczególnie grożny dla konstrukcji drewnianej dachu. Połączenie stropu drewnianego z murowaną ścianą. 6 (13)

7 , upr :42:36 07_IR_połączenie stropu drewnianego z narożem murowanej ściany.jpg 0,92 19,0 C 3,0 m Sp2 Sp1 = 13,4-3,8 = 17,2 st.c. Bardzo duża nieprawidłowość. Kondensacja pary w konsekwencji pleśń i grzyb, szczególnie grożny dla konstrukcji drewnianej dachu. Sprawdzić od zewnątrz, czy nie ma dostępu wilgoci np. z rynny. Natychmiast naprawić. Połączenie stropu drewnianego z narożem murowanej ściany. 7 (13)

Kondensacja pary w konsekwencji pleśń i grzyb, szczególnie grożny dla konstrukcji drewnianej dachu.

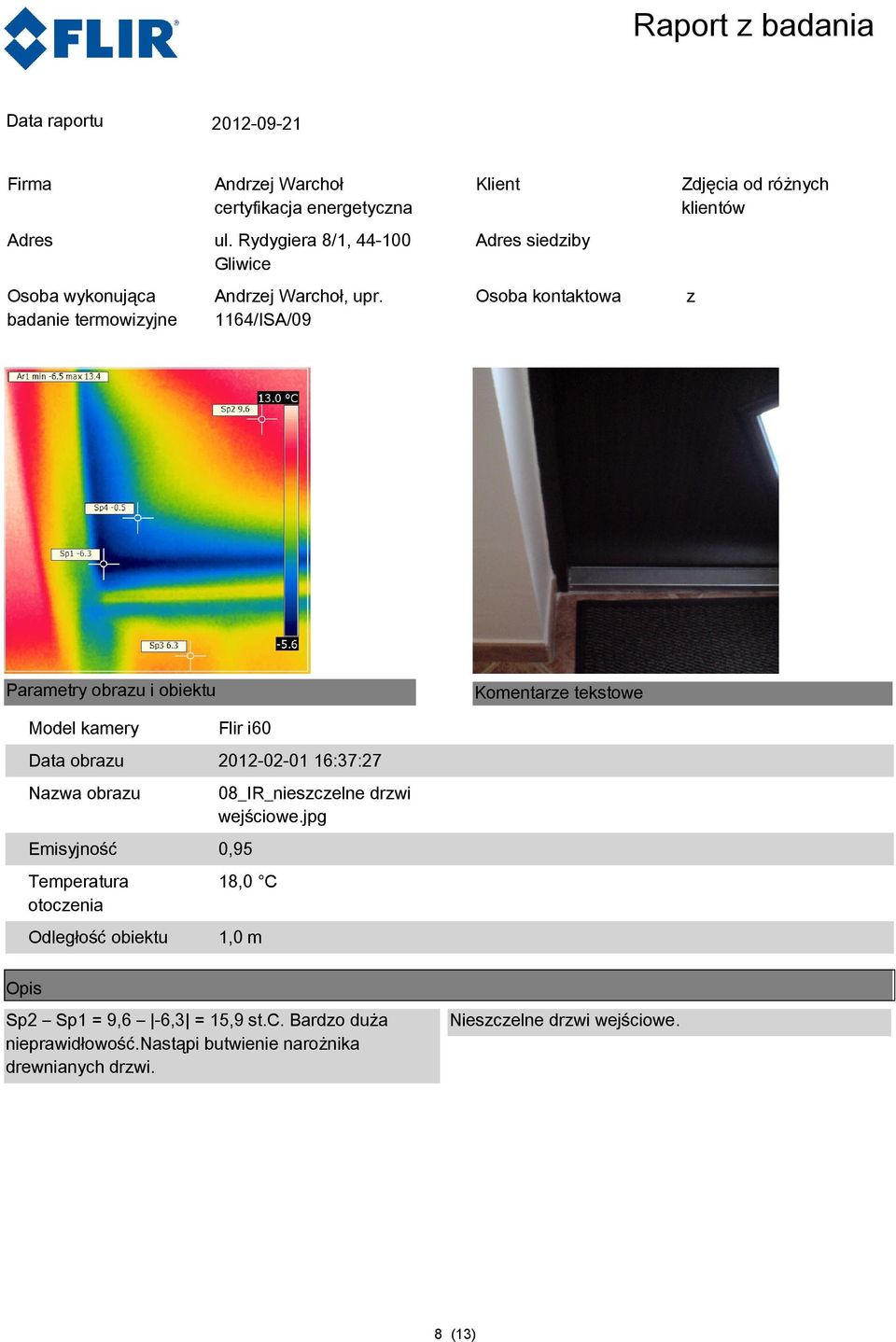

8 , upr :37:27 08_IR_nieszczelne drzwi wejściowe.jpg 0,95 18,0 C Sp2 Sp1 = 9,6-6,3 = 15,9 st.c. Bardzo duża nieprawidłowość.nastąpi butwienie narożnika drewnianych drzwi. Nieszczelne drzwi wejściowe. 8 (13)

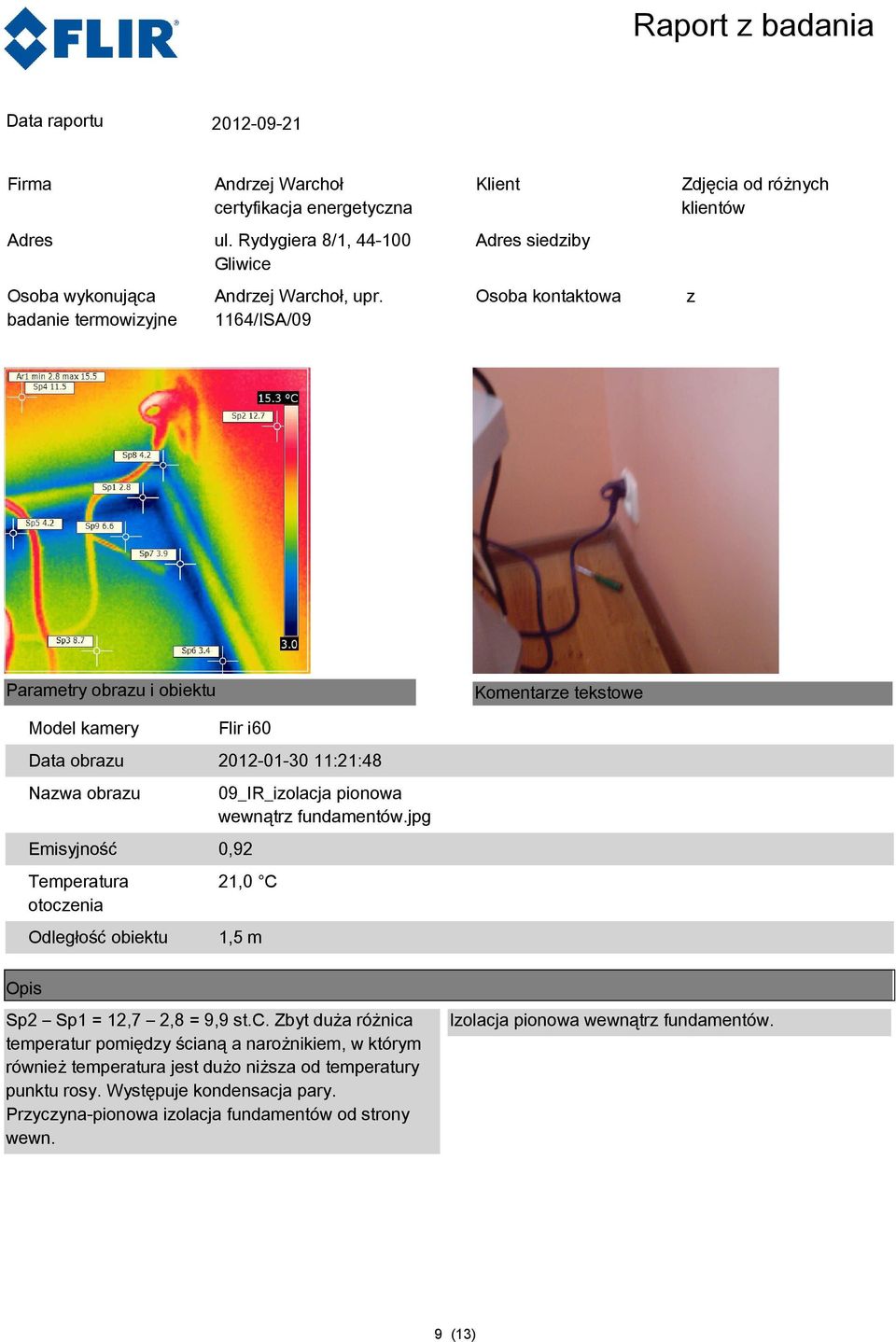

9 , upr :21:48 09_IR_izolacja pionowa wewnątrz fundamentów.jpg 0,92 21,0 C 1,5 m Sp2 Sp1 = 12,7 2,8 = 9,9 st.c. Zbyt duża różnica temperatur pomiędzy ścianą a narożnikiem, w którym również temperatura jest dużo niższa od temperatury punktu rosy. Występuje kondensacja pary. Przyczyna-pionowa izolacja fundamentów od strony wewn. Izolacja pionowa wewnątrz fundamentów. 9 (13)

Zbyt duża różnica temperatur pomiędzy ścianą a narożnikiem, w którym również temperatura jest

10 , upr :06:30 10_IR_wadliwie wykonany montaż okien.jpg 0,95 20,0 C Sp2 Sp1 = 14,6 2,2 = 12,4 st.c. Duża różnica temperatur pomiędzy ścianą a narożnikiem okna, spowodowana niewypełnieniem pianką. Wadliwie wykonany montaż okien. 10 (13)

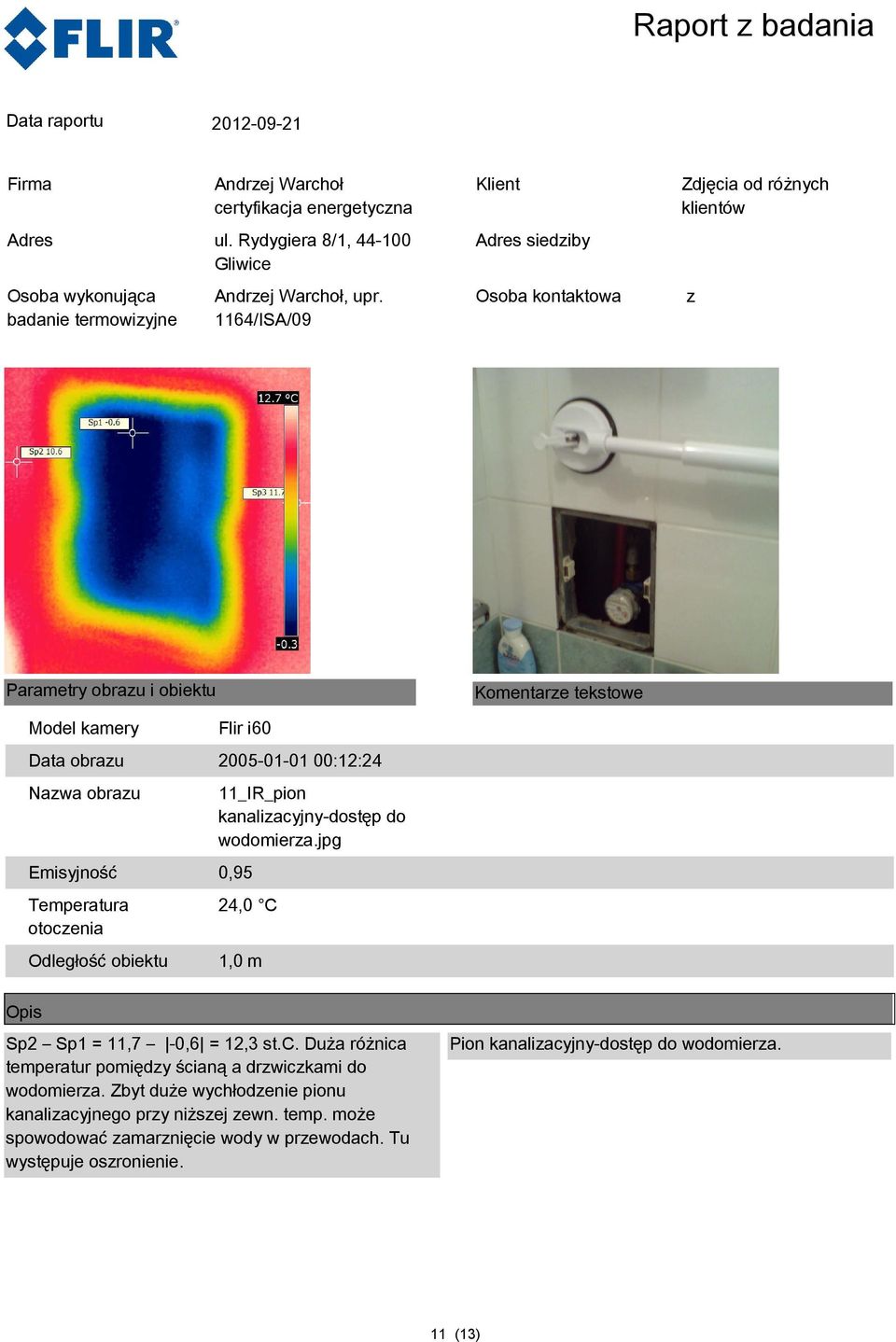

11 , upr :12:24 11_IR_pion kanalizacyjny-dostęp do wodomierza.jpg 0,95 24,0 C Sp2 Sp1 = 11,7-0,6 = 12,3 st.c. Duża różnica temperatur pomiędzy ścianą a drzwiczkami do wodomierza. Zbyt duże wychłodzenie pionu kanalizacyjnego przy niższej zewn. temp. może spowodować zamarznięcie wody w przewodach. Tu występuje oszronienie. Pion kanalizacyjny-dostęp do wodomierza. 11 (13)

Duża różnica temperatur pomiędzy ścianą a drzwiczkami do wodomierza.

12 , upr :57:50 12_IR_awaria rury cwu w ścianie.jpg 0,96 24,0 C Awaria rury z c.o. wystąpiła w kolanku (nieprawidłowo zgrzanego z rurą) pod izolowaną posadzką w łacience. Awaria rury cwu w ścianie. 12 (13)

13 , upr :08:05 13_IR_ułożenie wełny mineralnej w scianie.jpg 0,92 20,0 C 1,5 m Źle wykonana izolacja cieplna. Temperatury Sp1, Sp2, Sp3, Sp4, Sp5, Sp6 i Sp7 wyznaczają obszar zagrożony powstawaniem wilgoci na ścianie. Ułożenie wełny mineralnej w scianie. 13 (13)

Temperatury Sp1, Sp2, Sp3, Sp4, Sp5, Sp6 i Sp7 wyznaczają obszar
