Adres ul. Kirasjerów 3 Adres siedziby ul. X w Szczecinie Osoba wykonująca badanie termowizyjne. mgr inż. Beata Ziembicka Osoba kontaktowa Jan K.

Wielkość: px
Rozpocząć pokaz od strony:

Download "Adres ul. Kirasjerów 3 Adres siedziby ul. X w Szczecinie Osoba wykonująca badanie termowizyjne. mgr inż. Beata Ziembicka Osoba kontaktowa Jan K."

Transkrypt

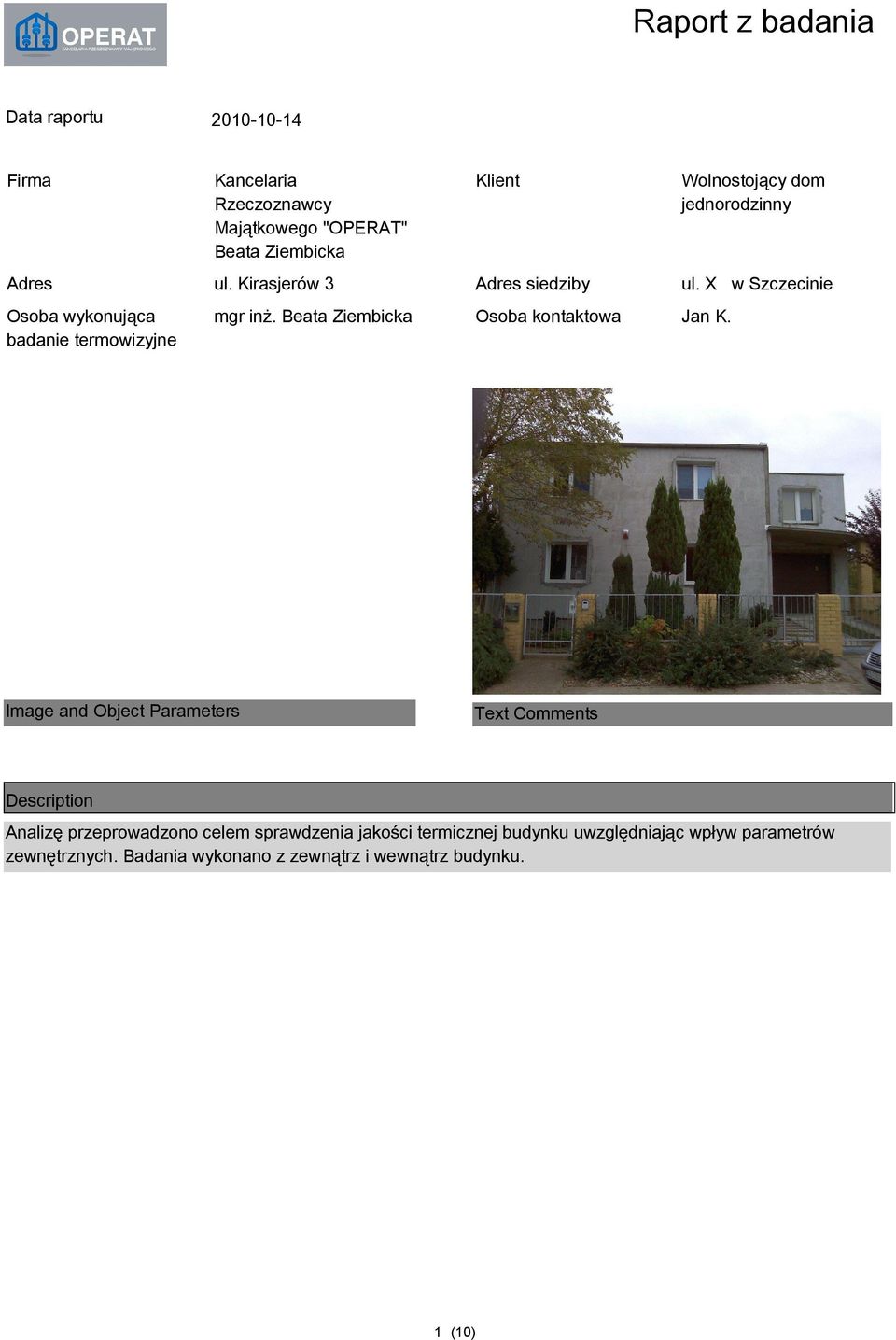

1 Image and Object Parameters Text Comments Description Analizę przeprowadzono celem sprawdzenia jakości termicznej budynku uwzględniając wpływ parametrów zewnętrznych. Badania wykonano z zewnątrz i wewnątrz budynku. 1 (10)

2 Image and Object Parameters Text Comments Description Parametry zewnętrzne: Wiatr: północno- zachodni, prędkośc wiatru 1,5 m/s. 2 (10)

3 :02:46 3.Drzwi wejściowe-strona zewnętrzna.jpg 5,0 C 10,0 m Miejsce o podwyższonej temperaturze( jasne pola) w odniesieniu do pozostałej powierzchni elewacji określają znaczny upływ ciepła. Widok tych samych drzwi wejściowych od strony wewnętrznej. Drzwi posiadaja podwyższone parametry ochrony cieplnej, mimo to widać różnice temperatur w polach. 3 (10)

4 :10:00 5.elewacja wschodnia-ściana łazienki.jpg 5,0 C 10,0 m Pierwotnie w ścianę wbudowane było okno o większych wymiarach. Obecnie okno ma mniejszą wielkośc, natomiast pozostały otwór wypełniono materiałem ceramicznym o większym współczynniku przenikania ciepła, od pozostałegop komponentu ściennego. Elewacja południowa. Widoczny ubytek izolacji termicznej na fragmencie elewacji, co skutkuje znaczną stratą ciepła z wnętrza pomieszczenia. 4 (10)

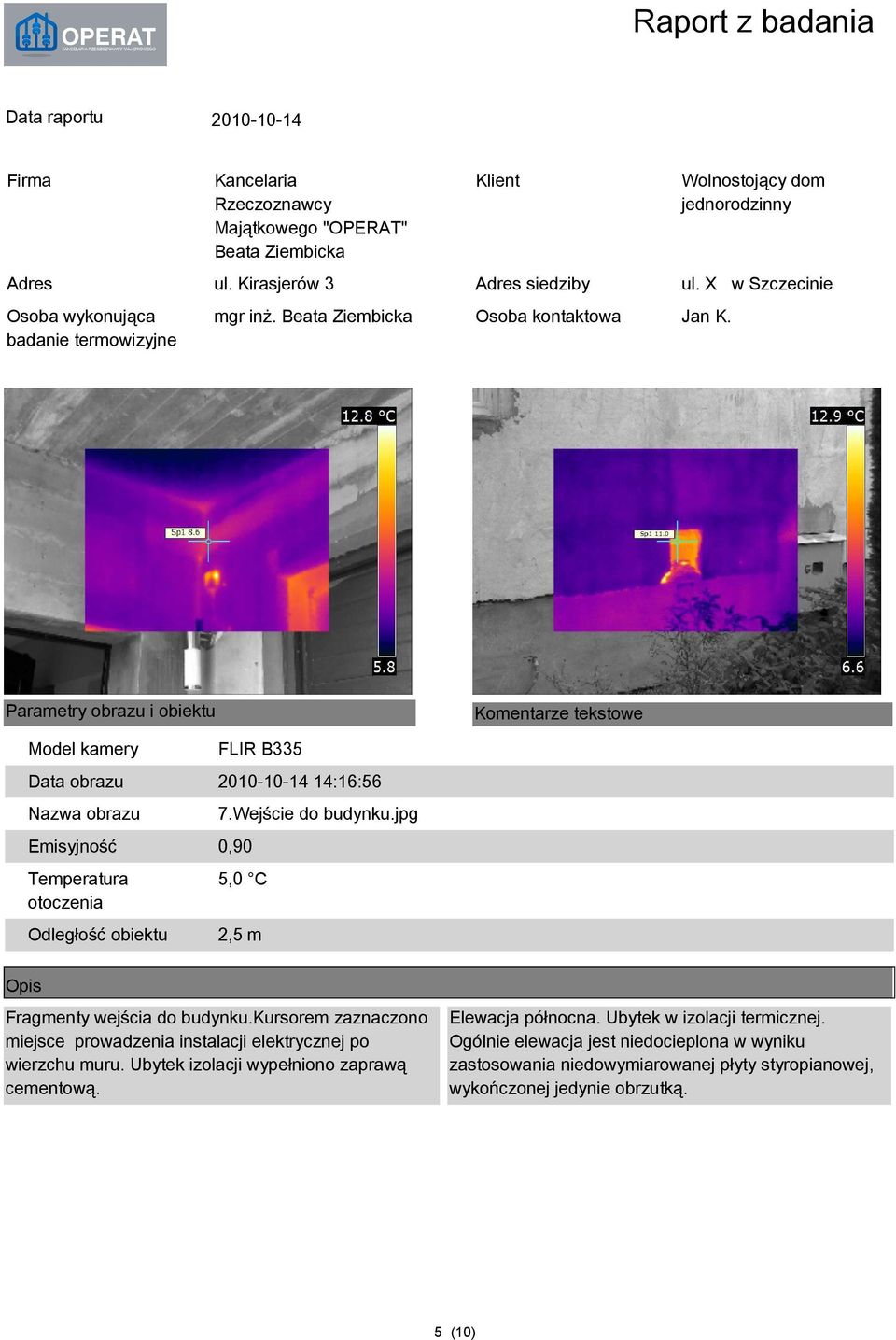

5 :16:56 7.Wejście do budynku.jpg 5,0 C 2,5 m Fragmenty wejścia do budynku.kursorem zaznaczono miejsce prowadzenia instalacji elektrycznej po wierzchu muru. Ubytek izolacji wypełniono zaprawą cementową. Elewacja północna. Ubytek w izolacji termicznej. Ogólnie elewacja jest niedocieplona w wyniku zastosowania niedowymiarowanej płyty styropianowej, wykończonej jedynie obrzutką. 5 (10)

6 :49:23 10.Elewacja wschodnia.jpg 5,0 C 10,0 m Nieprawidłowo wykonany system ocieplenia metodą mokrą-lekką.bardzo duża nieszczelność pomiędzy poszczególnymi płytami, miejscami brak mijanki. Niedocieplona ściana zewnętrzna ( nieodpowiednia grubość płyt styropianowych). Nieodpowiednia technika wykonania ocieplenia- widoczne znaczne nieszczelności na styku płyta-płyta powodujące bardzo duże ubytki ciepła. Ponadto niedocieplona część podokienna 6 (10)

7 :30:37 12.Połączenie ściany fundamentowej ze ścianą parteru.jpg 6,0 C 5,0 m Widoczny styk ściana fundamentowa- ściana nadziemia. Tu również brak izolacji termicznej oraz przeciwwilgociowej, co obrazuje kolejny termogram wykonany w pom.pralni od wewn. Kolejny liniowy mostek cieplny powstały na styku dwóch ścian pionowych( pd. i wsch.) oraz mostek poziomy liniowy na połązeniu ściany pionowej ze stropodachem. 7 (10)

8 :52:11 14.Wrota garażowe-strona zewnętrzna.jpg 5,0 C 10,0 m Ocieplone wrota garażowe-segmentowe. Widoczne styki poszczególnych segmentów z podwyższoną temoperaturą ( miejsce ucieczki energii cieplnej). Dodatkowo nieszczelności przy połączeniu wrotakonstrukcja murowa. Mostki liniowe na styku ścian ze stropodachem. Dodatkowo nieszczelność w konstrukcji stropodachu z miejscowym wnikaniem wilgoci w strukturę. Rozróżnia się także miejsca połączeń płyt stropowych-kanałowych. 8 (10)

9 :37:02 22.Ściana zachodnia-strona wewnętrzna.jpg 20,0 C 3,0 m Fragment ściany zachodniej. Charakterystyczne miejsce zawilgoconej ściany zewnętrznej na styku ze stropodachem- nieocieplonym. Widok od strony wnętrza budynku. Północno- zachodni wiatr potęguje zjawisko wnikania wilgoci w strukturę ściany. Ciemne pole lokalizuje niedocieplone miejsce powstałę w wyniku braku izolacji termicznej stropodachu budynku. 9 (10)

10 :51:13 17.Przedsionek- ściana pólnocna i zachodnia badana od wnętrza.jpg 20,5 C 2,0 m Widok od strony wewnętrznej pomieszczenia przedsionka.obniżona temperatura w miejscu połączenia daszku na wejściem do budynku ze ścianą zewnętrzną. Styk daszek-ściana pionowa bez ocieplenia oraz bez obróbki blacharskiej. Ściana zawilgocona. Penetracja wilgoci w wyniku braku izolacji przeciwwligociowej poziomej i pionowej ławy i ściany fundamentowej. 10 (10)
