Raport z badania. Data raportu

Transkrypt

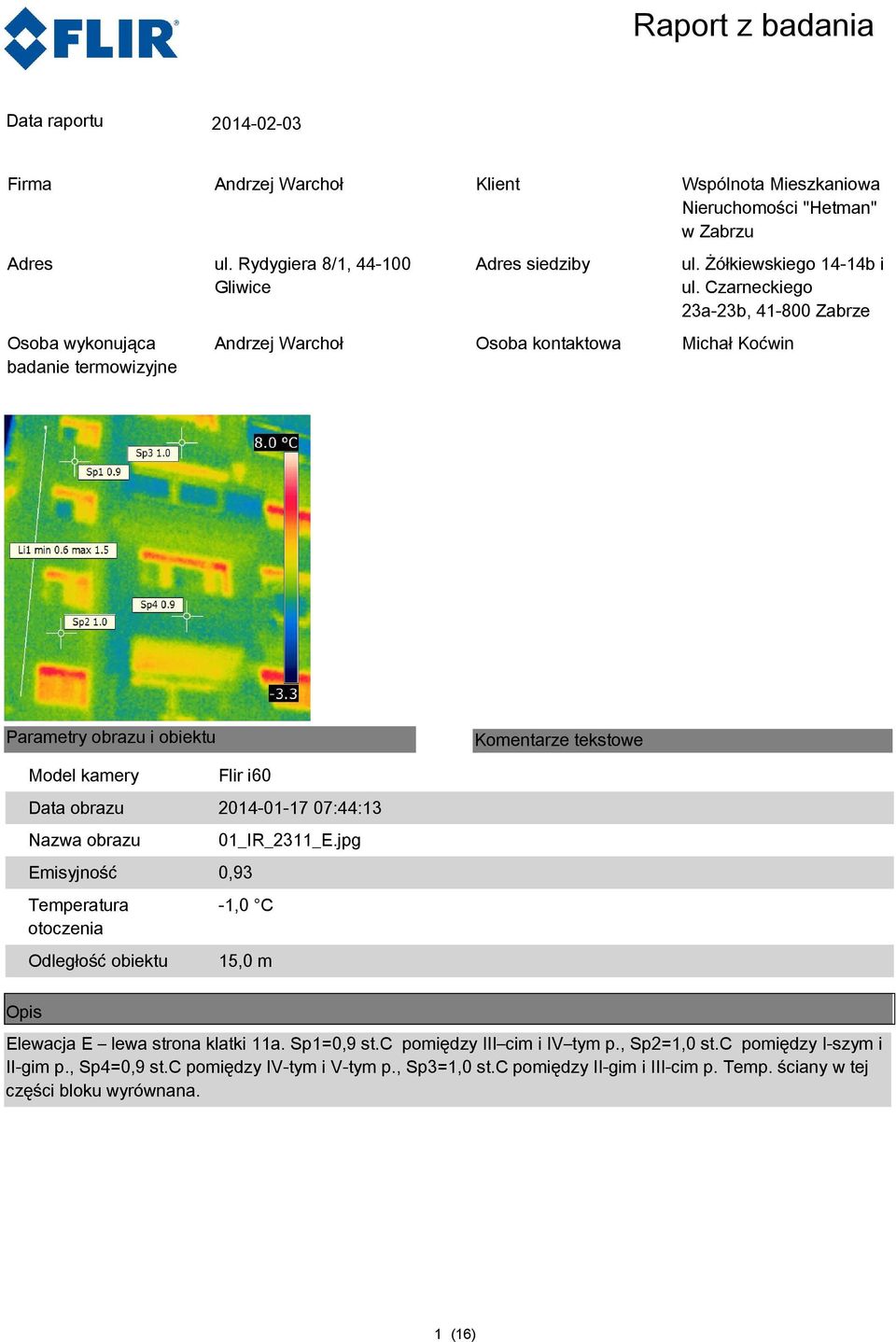

1 :44:13 01_IR_2311_E.jpg Elewacja E lewa strona klatki 11a. Sp1=0,9 st.c pomiędzy III cim i IV tym p., Sp2=1,0 st.c pomiędzy I-szym i II-gim p., Sp4=0,9 st.c pomiędzy IV-tym i V-tym p., Sp3=1,0 st.c pomiędzy II-gim i III-cim p. Temp. ściany w tej części bloku wyrównana. 1 (16)

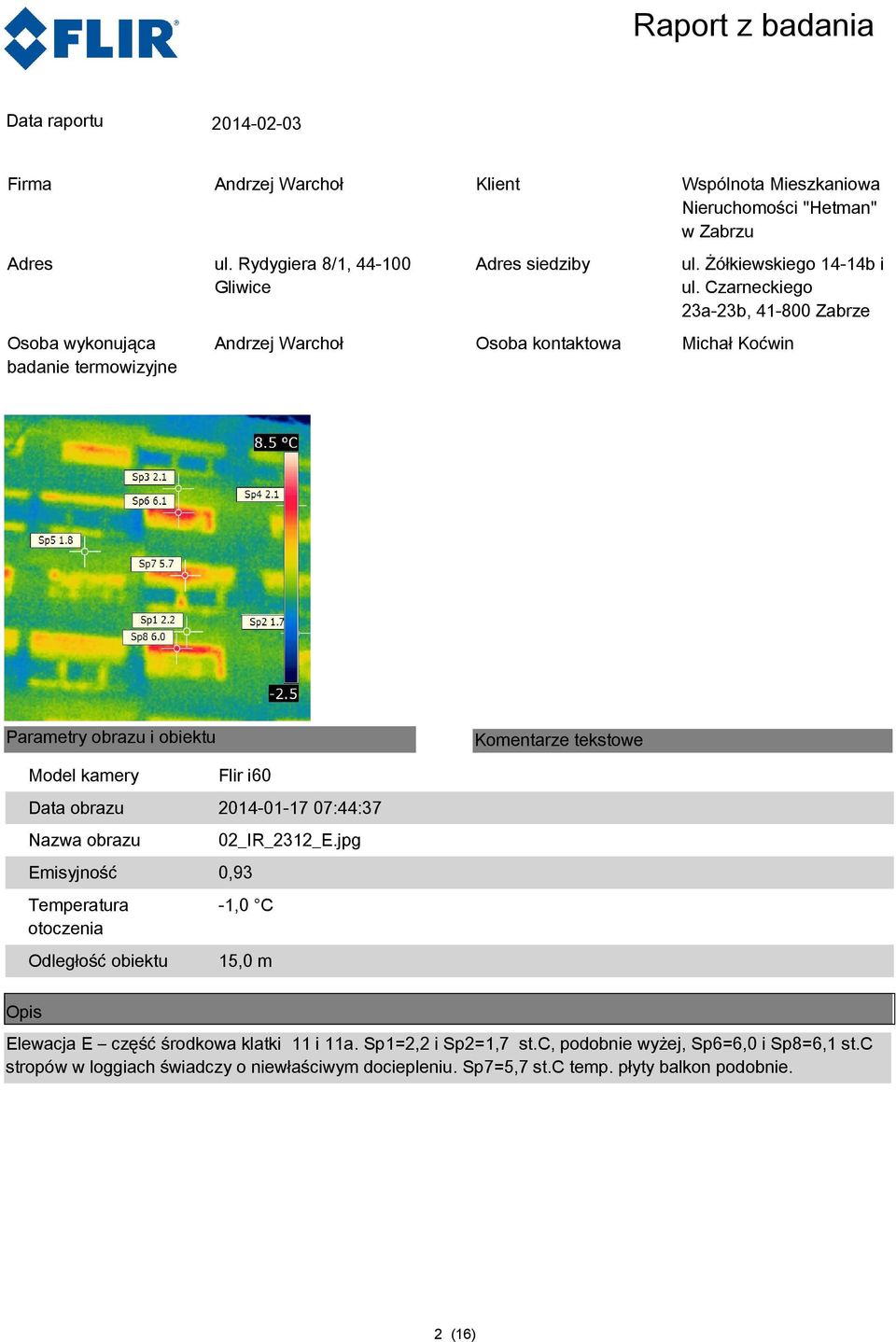

2 :44:37 02_IR_2312_E.jpg Elewacja E część środkowa klatki 11 i 11a. Sp1=2,2 i Sp2=1,7 st.c, podobnie wyżej, Sp6=6,0 i Sp8=6,1 st.c stropów w loggiach świadczy o niewłaściwym dociepleniu. Sp7=5,7 st.c temp. płyty balkon podobnie. 2 (16)

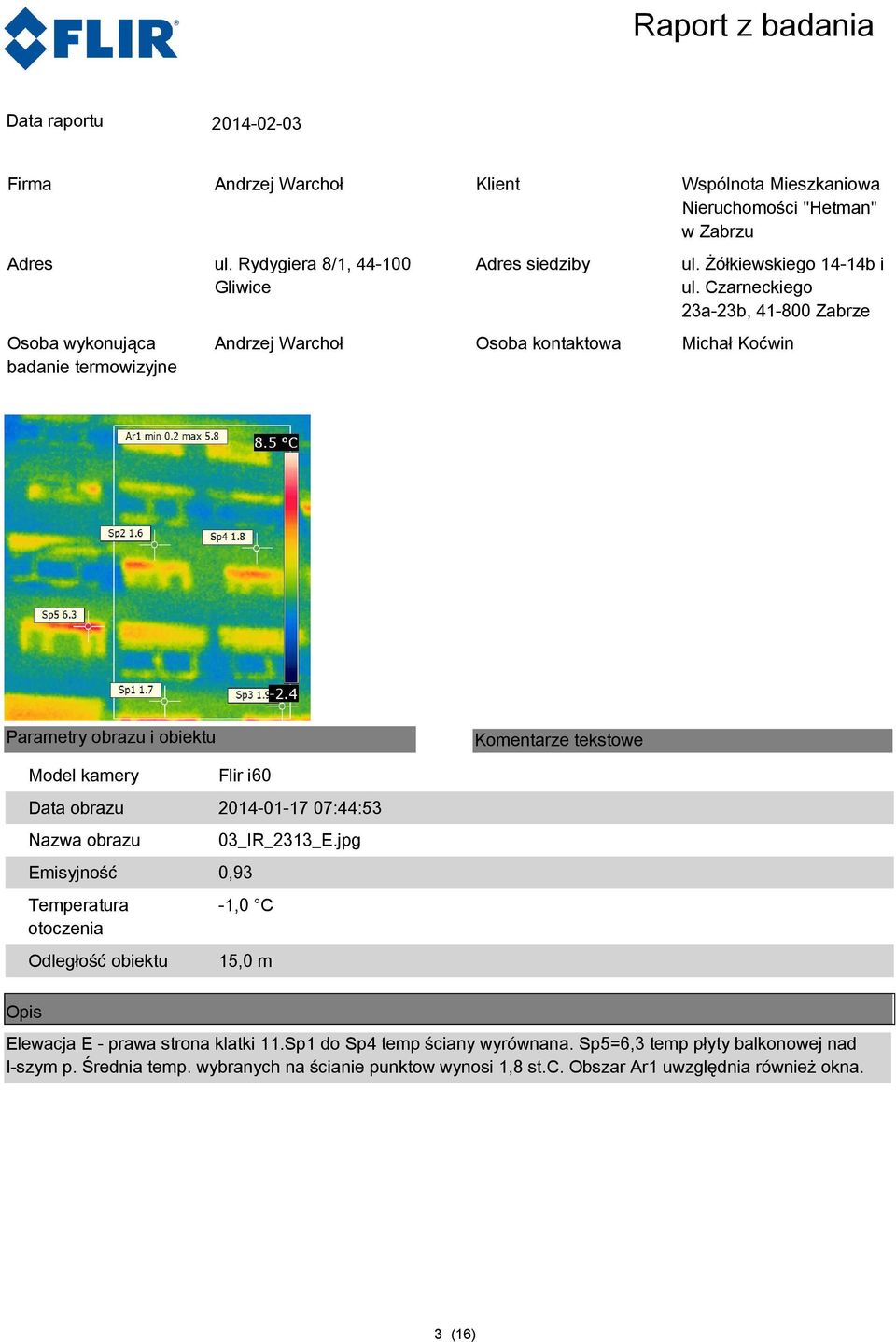

3 :44:53 03_IR_2313_E.jpg Elewacja E - prawa strona klatki 11.Sp1 do Sp4 temp ściany wyrównana. Sp5=6,3 temp płyty balkonowej nad I-szym p. Średnia temp. wybranych na ścianie punktow wynosi 1,8 st.c. Obszar Ar1 uwzględnia również okna. 3 (16)

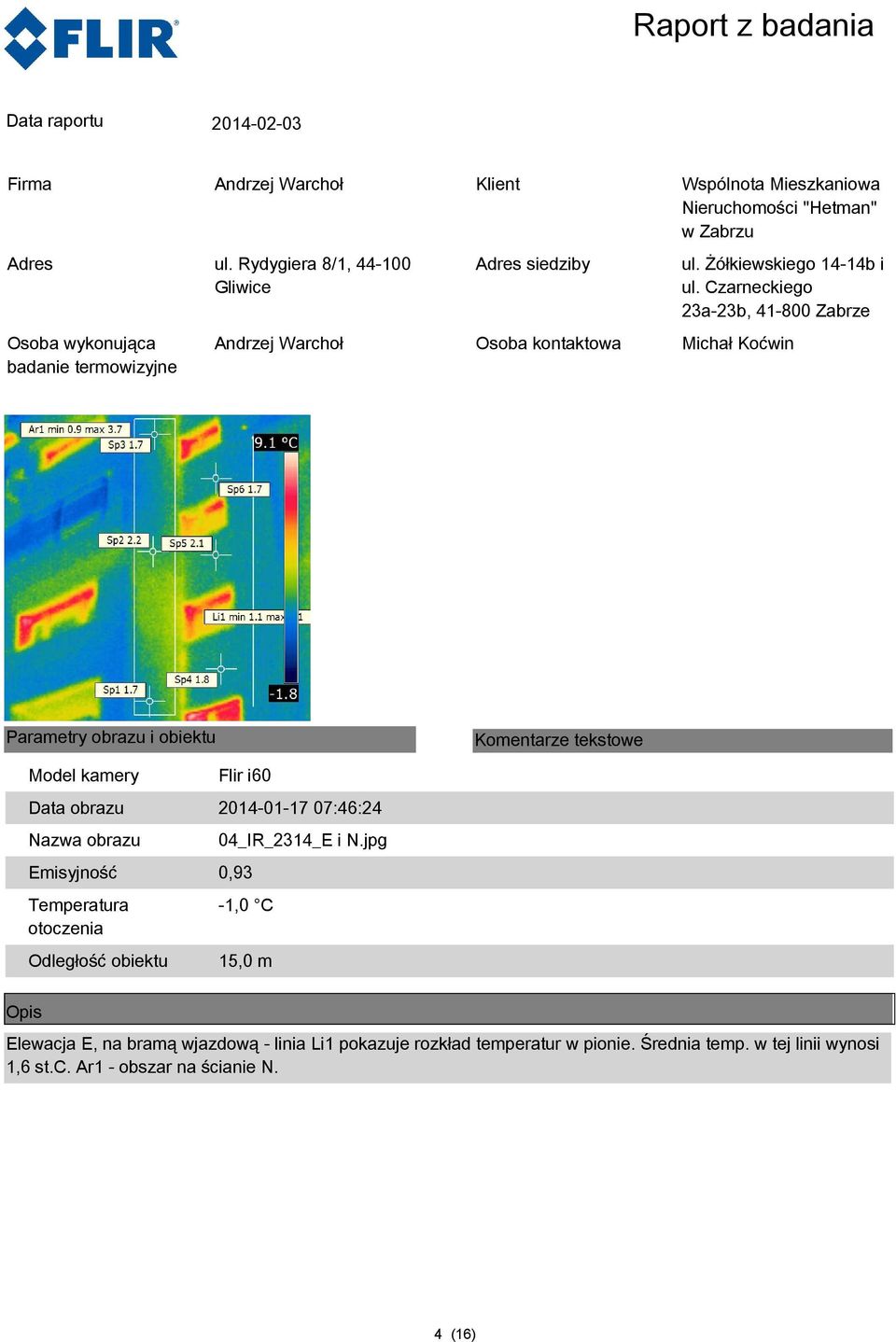

4 :46:24 04_IR_2314_E i N.jpg Elewacja E, na bramą wjazdową - linia Li1 pokazuje rozkład temperatur w pionie. Średnia temp. w tej linii wynosi 1,6 st.c. Ar1 - obszar na ścianie N. 4 (16)

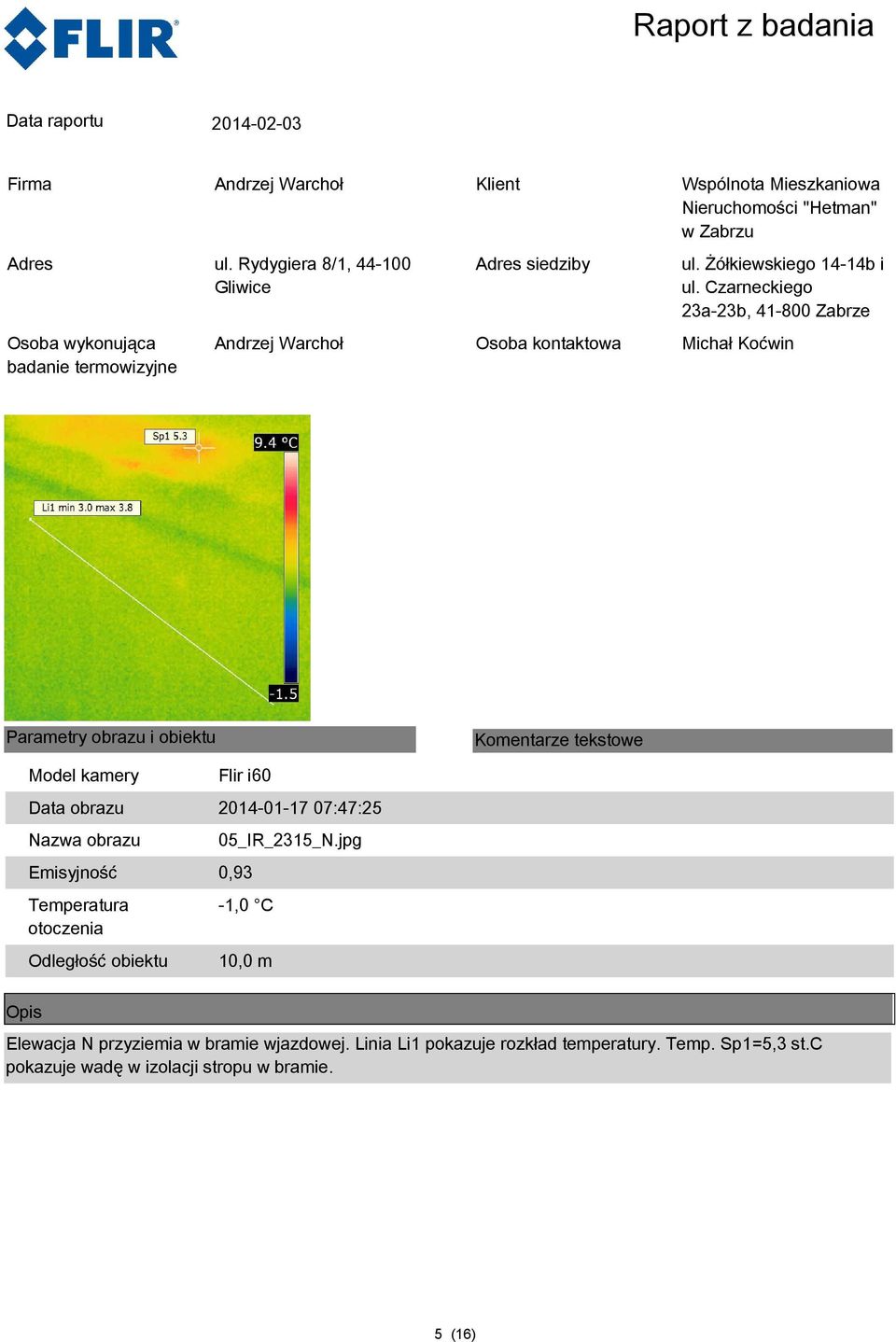

5 :47:25 05_IR_2315_N.jpg 10,0 m Elewacja N przyziemia w bramie wjazdowej. Linia Li1 pokazuje rozkład temperatury. Temp. Sp1=5,3 st.c pokazuje wadę w izolacji stropu w bramie. 5 (16)

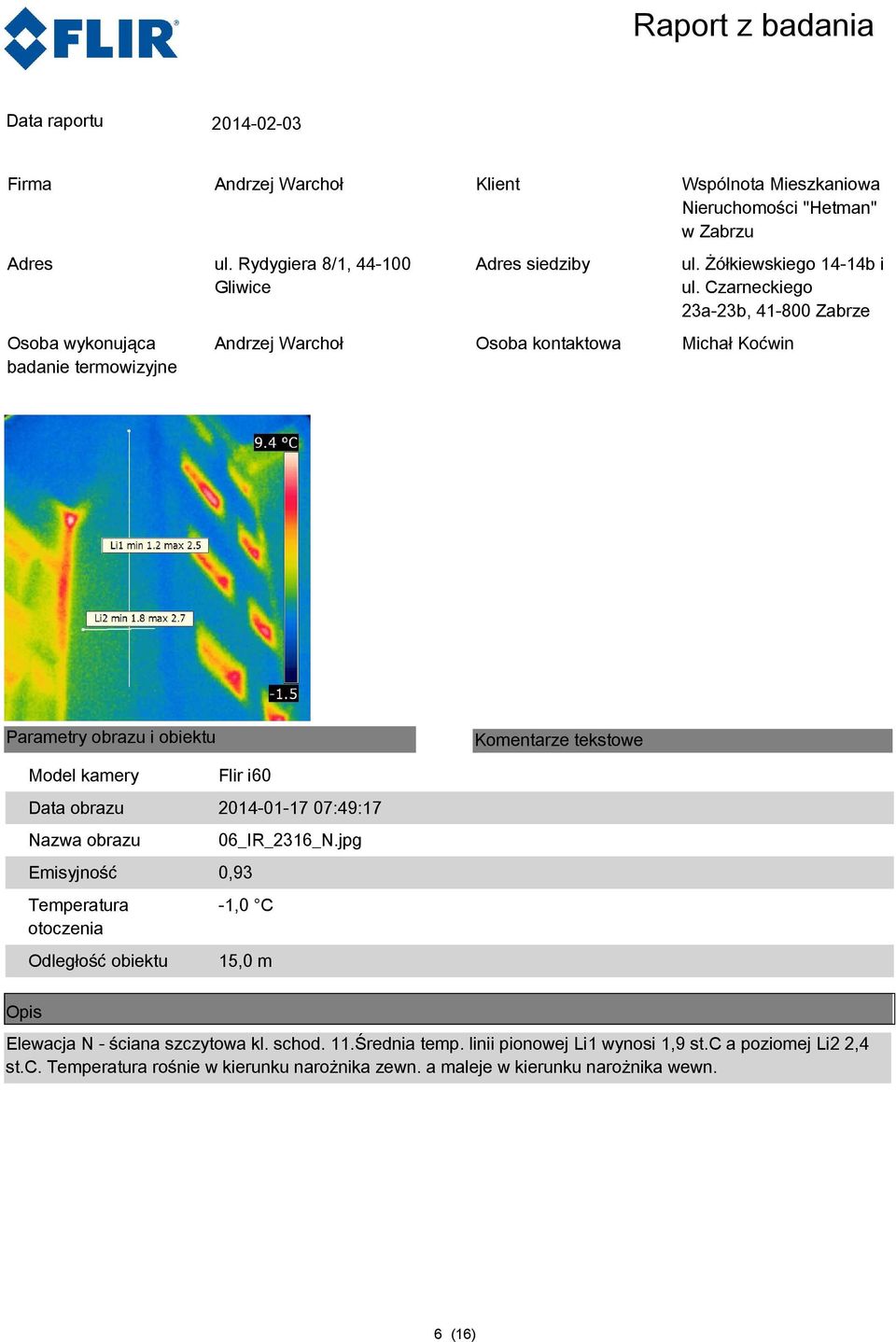

6 :49:17 06_IR_2316_N.jpg Elewacja N - ściana szczytowa kl. schod. 11.Średnia temp. linii pionowej Li1 wynosi 1,9 st.c a poziomej Li2 2,4 st.c. rośnie w kierunku narożnika zewn. a maleje w kierunku narożnika wewn. 6 (16)

7 :49:40 07_IR_2317_W.jpg Elewacja W. Średnia temperatura obszarów wyznaczonych przez 3 linie wynosi 1,9 st.c. 7 (16)

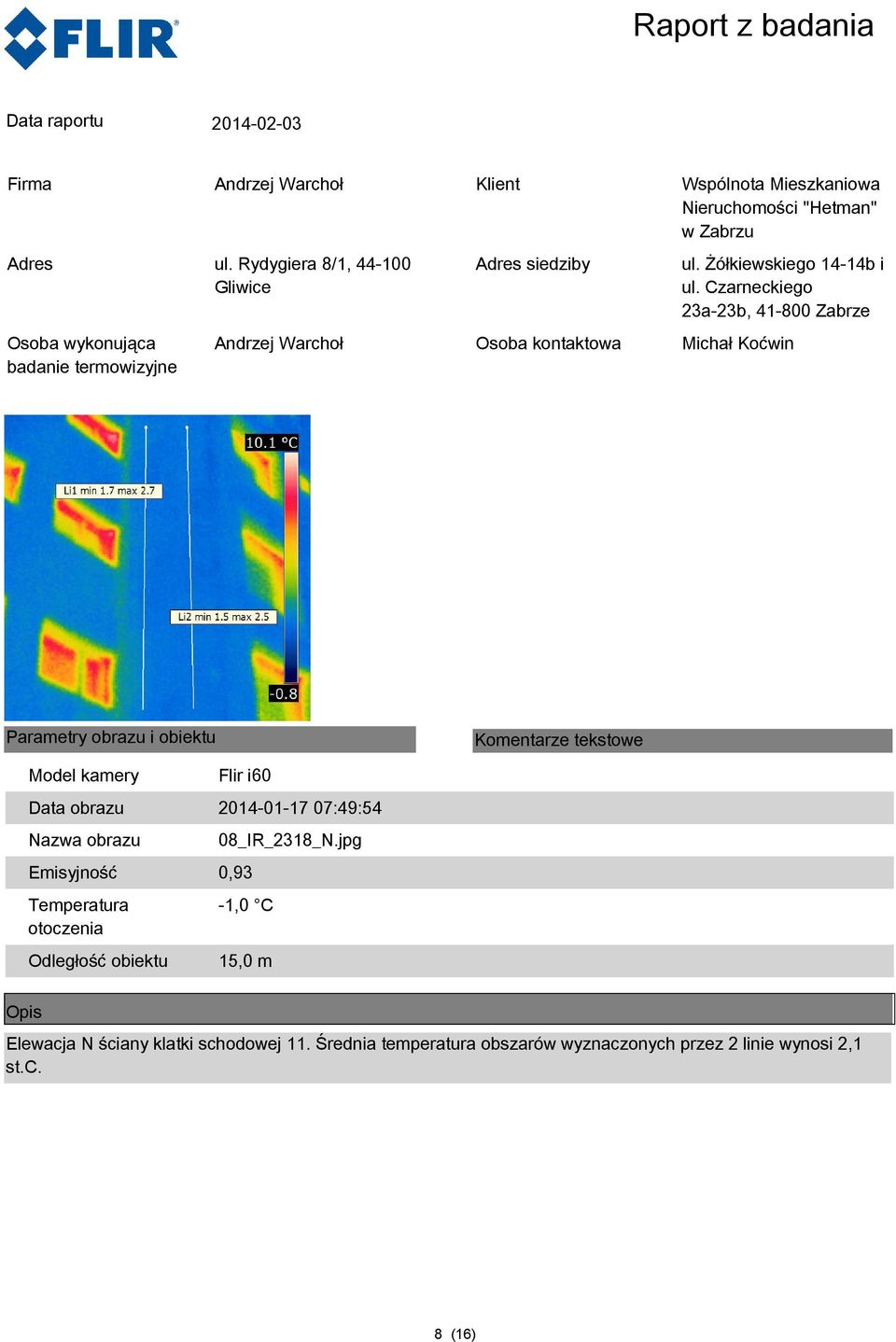

8 :49:54 08_IR_2318_N.jpg Elewacja N ściany klatki schodowej 11. Średnia temperatura obszarów wyznaczonych przez 2 linie wynosi 2,1 st.c. 8 (16)

9 :50:07 09_IR_2319_W.jpg Elewacja W. Średnia temperatura obszarów wyznaczonych przez 2 linie wynosi 2,1 st.c 9 (16)

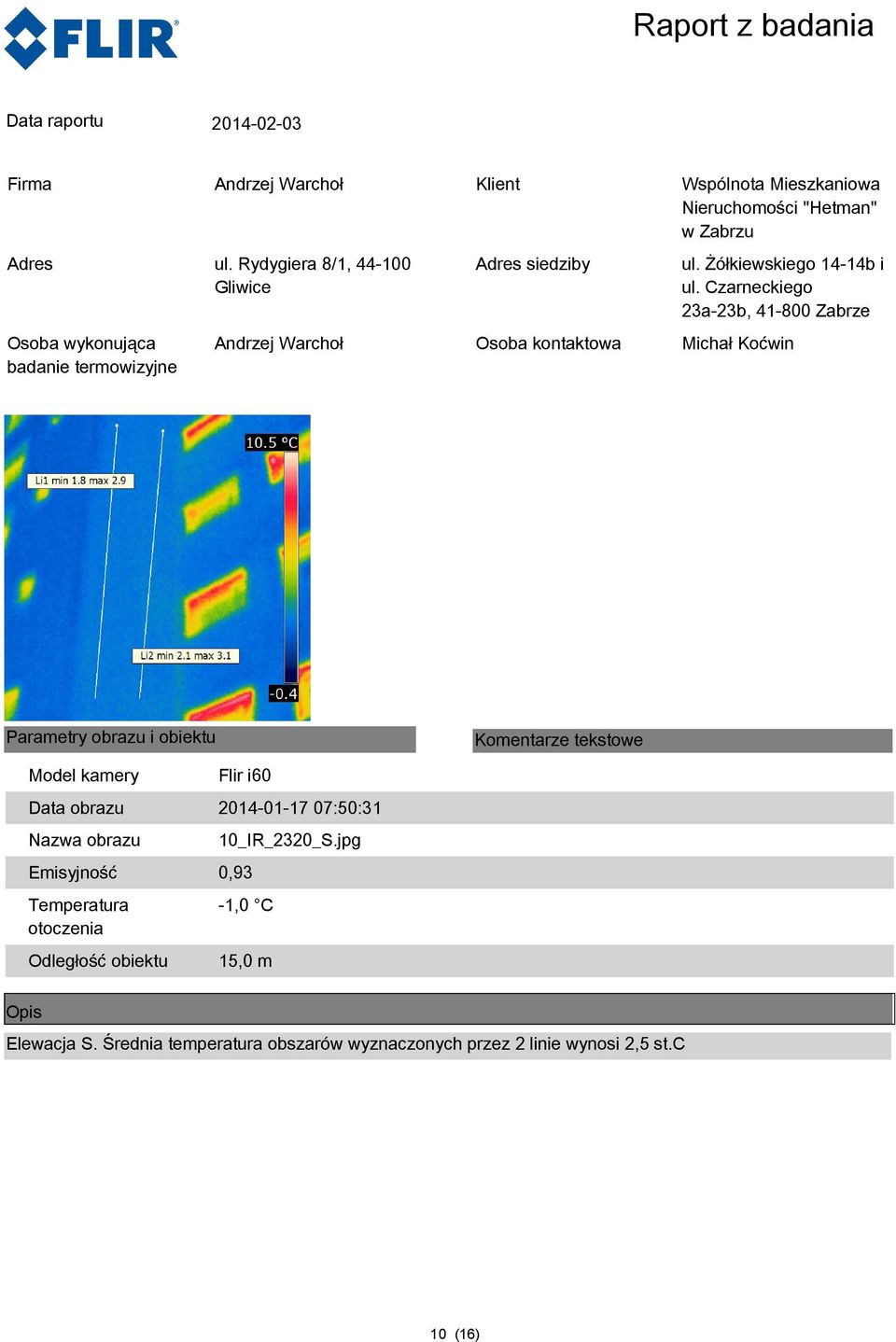

10 :50:31 10_IR_2320_S.jpg Elewacja S. Średnia temperatura obszarów wyznaczonych przez 2 linie wynosi 2,5 st.c 10 (16)

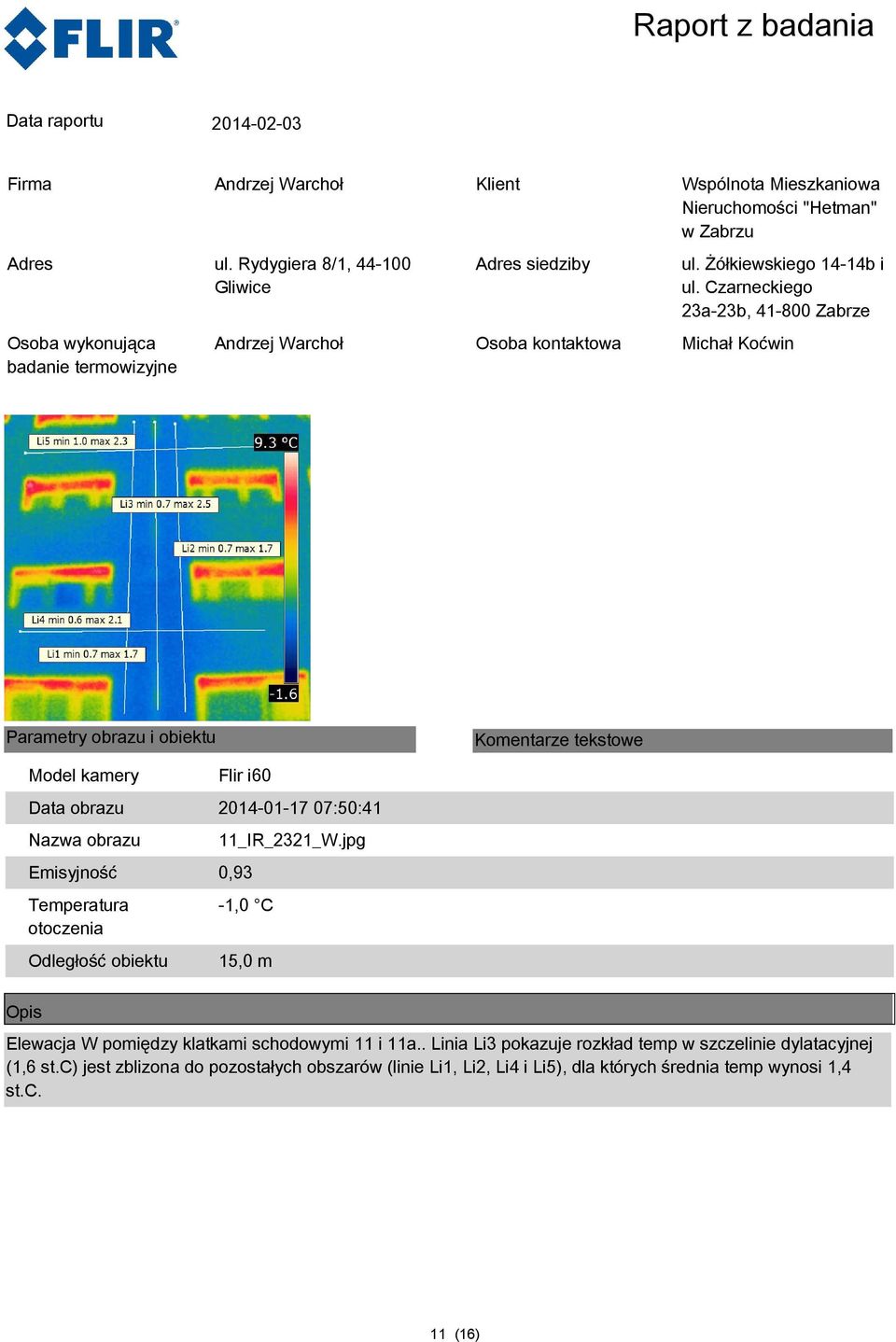

11 :50:41 11_IR_2321_W.jpg Elewacja W pomiędzy klatkami schodowymi 11 i 11a.. Linia Li3 pokazuje rozkład temp w szczelinie dylatacyjnej (1,6 st.c) jest zblizona do pozostałych obszarów (linie Li1, Li2, Li4 i Li5), dla których średnia temp wynosi 1,4 st.c. 11 (16)

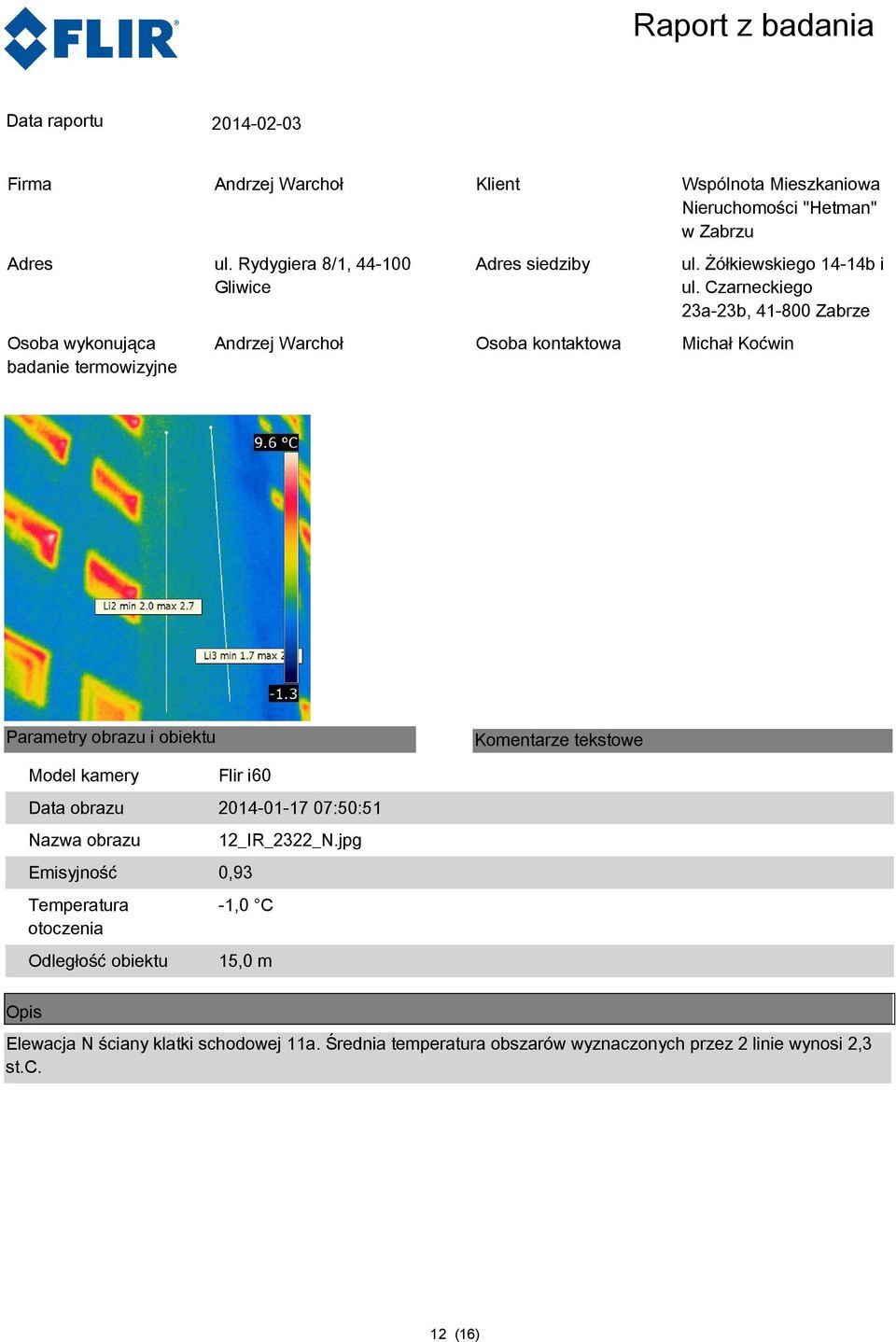

12 :50:51 12_IR_2322_N.jpg Elewacja N ściany klatki schodowej 11a. Średnia temperatura obszarów wyznaczonych przez 2 linie wynosi 2,3 st.c. 12 (16)

13 :51:06 13_IR_2323_W.jpg Elewacja W - kl. schod 11a. Średnia temperatura obszarów wyznaczonych przez 3 linie wynosi 2,0 st.c. 13 (16)

14 :51:22 14_IR_2324_S.jpg Elewacja S ściany klatki schodowej 11a. Średnia temperatura obszarów wyznaczonych przez 2 linie wynosi 2,6 st.c. 14 (16)

15 :51:32 15_IR_2325_W.jpg Elewacja W klatki 11a. Ściana jest bez balkonów i loggiii. Średnia temperatura obszarów wyznaczonych przez 3 linie wynosi 2,1 st.c. 15 (16)

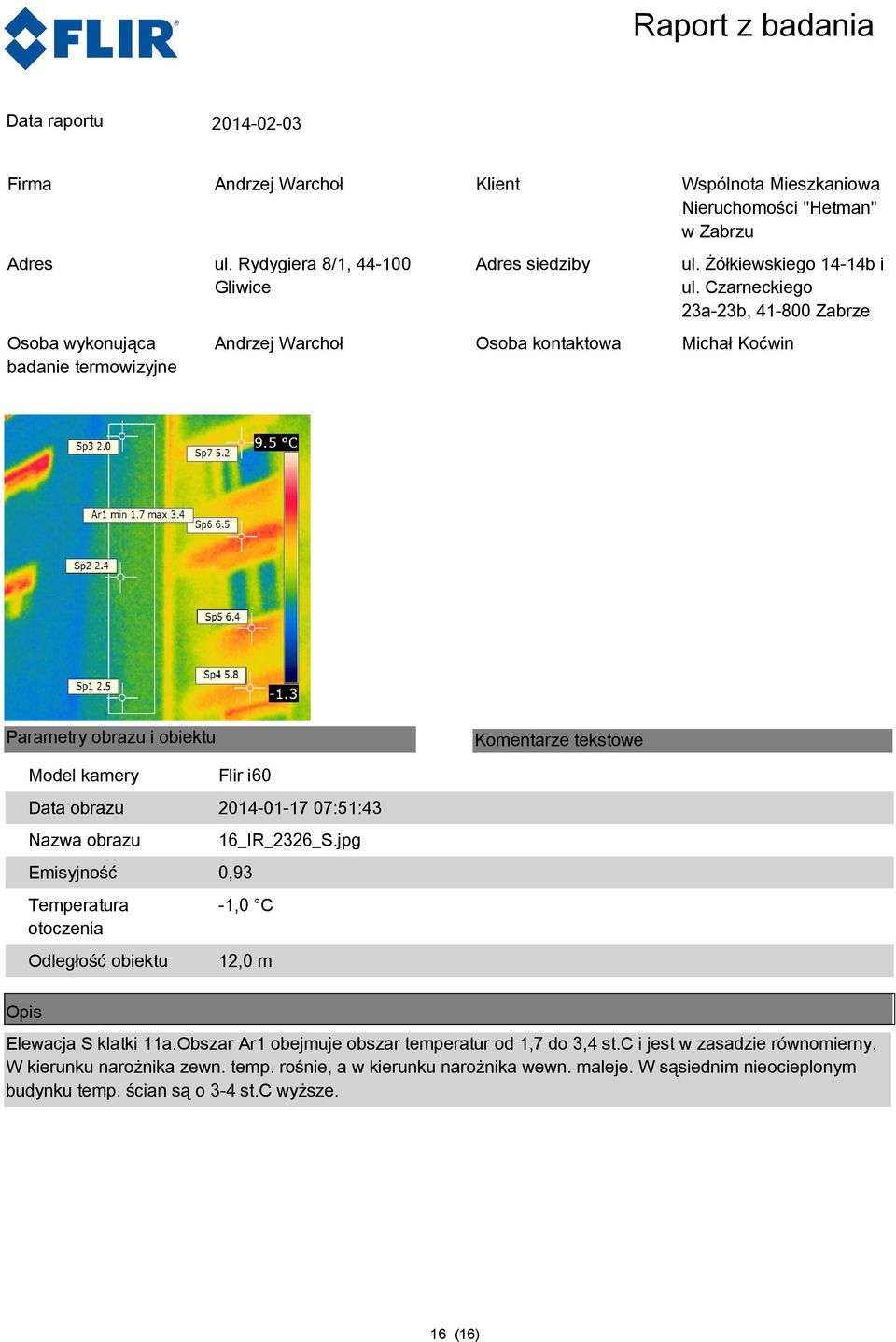

16 :51:43 16_IR_2326_S.jpg 12,0 m Elewacja S klatki 11a.Obszar Ar1 obejmuje obszar temperatur od 1,7 do 3,4 st.c i jest w zasadzie równomierny. W kierunku narożnika zewn. temp. rośnie, a w kierunku narożnika wewn. maleje. W sąsiednim nieocieplonym budynku temp. ścian są o 3-4 st.c wyższe. 16 (16)
