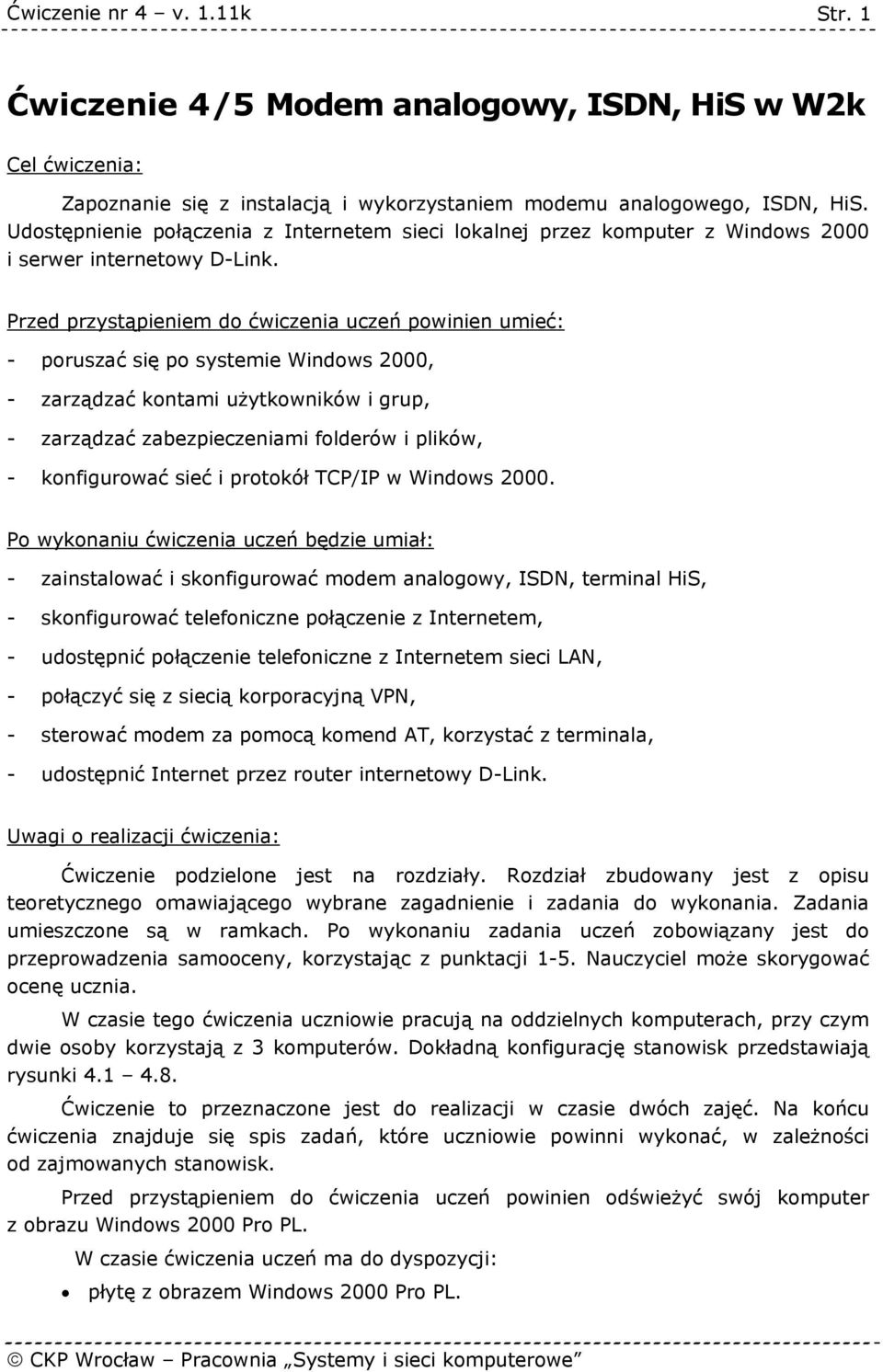

1 Str. 1 Ćwiczenie 4 /5 Modem analogowy, ISDN, HiS w W2k Cel ćwiczenia: Zapoznanie się z instalacją i wykorzystaniem modemu analogowego, ISDN, HiS. Udostępnienie połączenia z Internetem sieci lokalnej przez komputer z Windows 2000 i serwer internetowy D-Link. Przed przystąpieniem do ćwiczenia uczeń powinien umieć: - poruszać się po systemie Windows 2000, - zarządzać kontami użytkowników i grup, - zarządzać zabezpieczeniami folderów i plików, - konfigurować sieć i protokół TCP/IP w Windows Po wykonaniu ćwiczenia uczeń będzie umiał: - zainstalować i skonfigurować modem analogowy, ISDN, terminal HiS, - skonfigurować telefoniczne połączenie z Internetem, - udostępnić połączenie telefoniczne z Internetem sieci LAN, - połączyć się z siecią korporacyjną VPN, - sterować modem za pomocą komend AT, korzystać z terminala, - udostępnić Internet przez router internetowy D-Link. Uwagi o realizacji ćwiczenia: Ćwiczenie podzielone jest na rozdziały. Rozdział zbudowany jest z opisu teoretycznego omawiającego wybrane zagadnienie i zadania do wykonania. Zadania umieszczone są w ramkach. Po wykonaniu zadania uczeń zobowiązany jest do przeprowadzenia samooceny, korzystając z punktacji 1-5. Nauczyciel może skorygować ocenę ucznia. W czasie tego ćwiczenia uczniowie pracują na oddzielnych komputerach, przy czym dwie osoby korzystają z 3 komputerów. Dokładną konfigurację stanowisk przedstawiają rysunki Ćwiczenie to przeznaczone jest do realizacji w czasie dwóch zajęć. Na końcu ćwiczenia znajduje się spis zadań, które uczniowie powinni wykonać, w zależności od zajmowanych stanowisk. Przed przystąpieniem do ćwiczenia uczeń powinien odświeżyć swój komputer z obrazu Windows 2000 Pro PL. W czasie ćwiczenia uczeń ma do dyspozycji: płytę z obrazem Windows 2000 Pro PL.

2 Str. 2 G03 LAN CKP - Fast Ethernet Brama DNS G01 Koncentrator (Hub) - 5 portowy P5 P4 P3 P2 P1 G02 IP IP IP RS232 / COM1 IP RS232 / COM1 stanowisko 03 k ckp.pl IP x ip10x.ckp.pl stanowisko 02 k ckp.pl IP x ip10x.ckp.pl stanowisko 01 k ckp.pl Modem analogowy U.S.Robotics 56K Modem analogowy U.S.Robotics 56K T02 T01 nr tel. 52 nr tel. 92 Internet nr tel. 91 nr tel. 51 Rys. 4.1 Konfiguracja stanowisk 1, 2, 3 G06 LAN CKP - Fast Ethernet Brama DNS G04 Koncentrator (Hub) - 5 portowy P5 P4 P3 P2 P1 G05 IP IP IP RS232 / COM1 IP RS232 / COM1 stanowisko 06 k ckp.pl IP x ip10x.ckp.pl stanowisko 05 k ckp.pl IP x ip10x.ckp.pl stanowisko 04 k ckp.pl Modem analogowy U.S.Robotics 56K Modem analogowy U.S.Robotics 56K T04 T03 nr tel. 54 nr tel. 94 Internet nr tel. 93 nr tel. 53 Rys. 4.2 Konfiguracja stanowisk 4, 5, 6

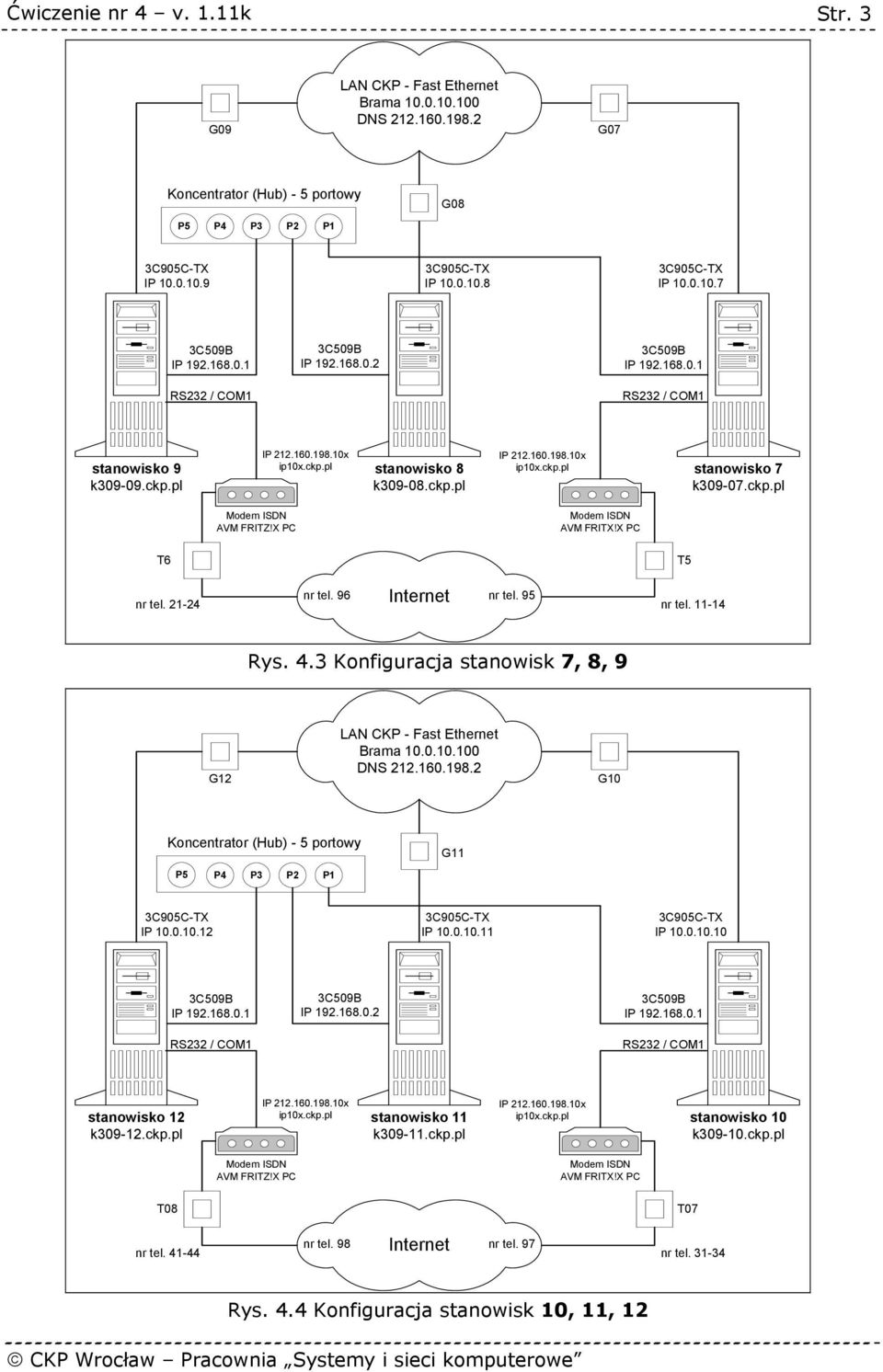

3 Str. 3 G09 LAN CKP - Fast Ethernet Brama DNS G07 Koncentrator (Hub) - 5 portowy P5 P4 P3 P2 P1 G08 IP IP IP RS232 / COM1 IP RS232 / COM1 stanowisko 9 k ckp.pl IP x ip10x.ckp.pl stanowisko 8 k ckp.pl IP x ip10x.ckp.pl stanowisko 7 k ckp.pl Modem ISDN AVM FRITZ!X PC Modem ISDN AVM FRITX!X PC T6 T5 nr tel nr tel. 96 Internet nr tel. 95 nr tel Rys. 4.3 Konfiguracja stanowisk 7, 8, 9 G12 LAN CKP - Fast Ethernet Brama DNS G10 Koncentrator (Hub) - 5 portowy P5 P4 P3 P2 P1 G11 IP IP IP RS232 / COM1 IP RS232 / COM1 stanowisko 12 k ckp.pl IP x ip10x.ckp.pl stanowisko 11 k ckp.pl IP x ip10x.ckp.pl stanowisko 10 k ckp.pl Modem ISDN AVM FRITZ!X PC Modem ISDN AVM FRITX!X PC T08 T07 nr tel nr tel. 98 Internet nr tel. 97 nr tel Rys. 4.4 Konfiguracja stanowisk 10, 11, 12

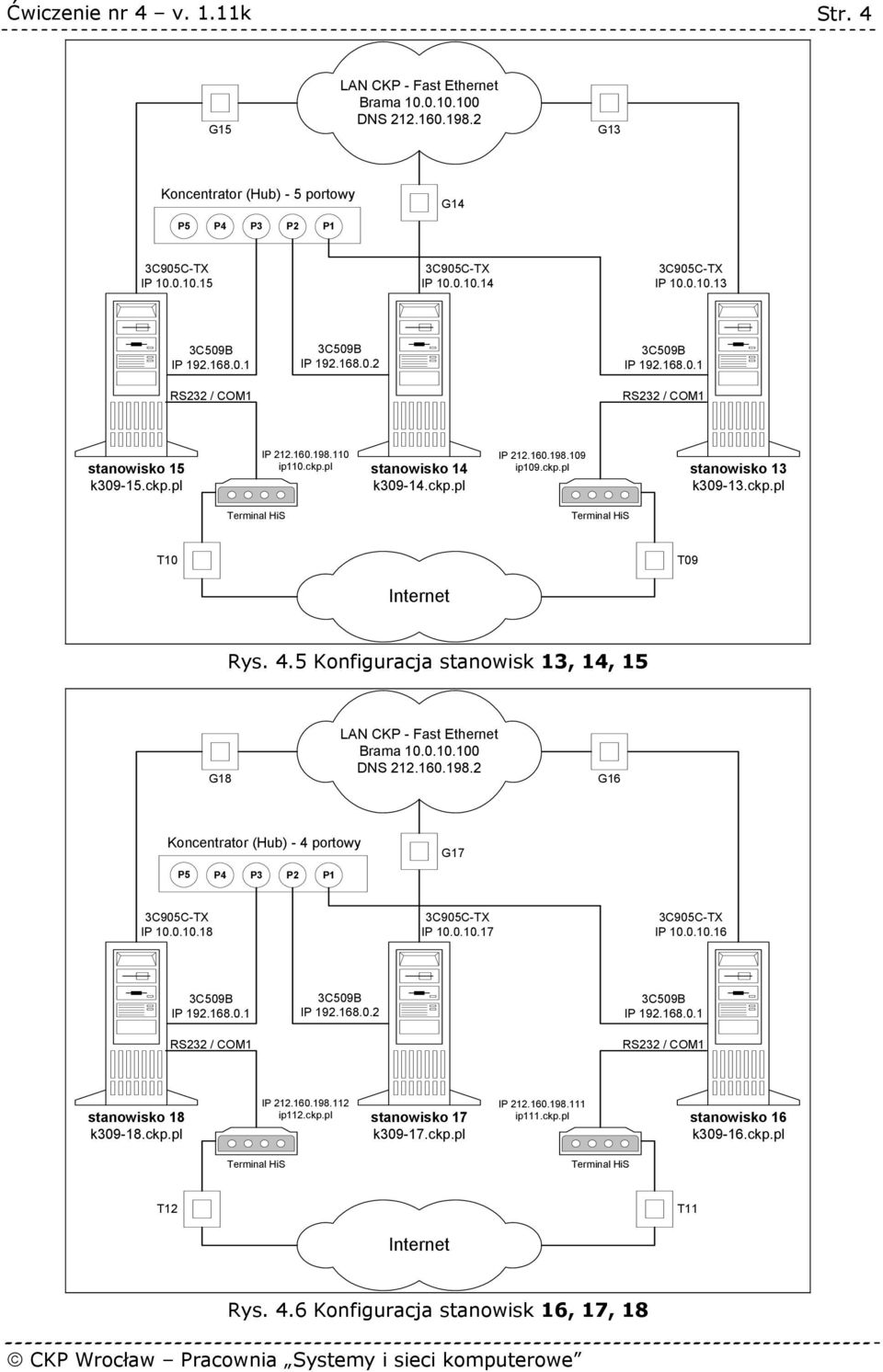

4 Str. 4 G15 LAN CKP - Fast Ethernet Brama DNS G13 Koncentrator (Hub) - 5 portowy P5 P4 P3 P2 P1 G14 IP IP IP RS232 / COM1 IP RS232 / COM1 stanowisko 15 k ckp.pl IP ip110.ckp.pl stanowisko 14 k ckp.pl IP ip109.ckp.pl stanowisko 13 k ckp.pl Terminal HiS Terminal HiS T10 T09 Internet Rys. 4.5 Konfiguracja stanowisk 13, 14, 15 G18 LAN CKP - Fast Ethernet Brama DNS G16 Koncentrator (Hub) - 4 portowy P5 P4 P3 P2 P1 G17 IP IP IP RS232 / COM1 IP RS232 / COM1 stanowisko 18 k ckp.pl IP ip112.ckp.pl stanowisko 17 k ckp.pl IP ip111.ckp.pl stanowisko 16 k ckp.pl Terminal HiS Terminal HiS T12 T11 Internet Rys. 4.6 Konfiguracja stanowisk 16, 17, 18

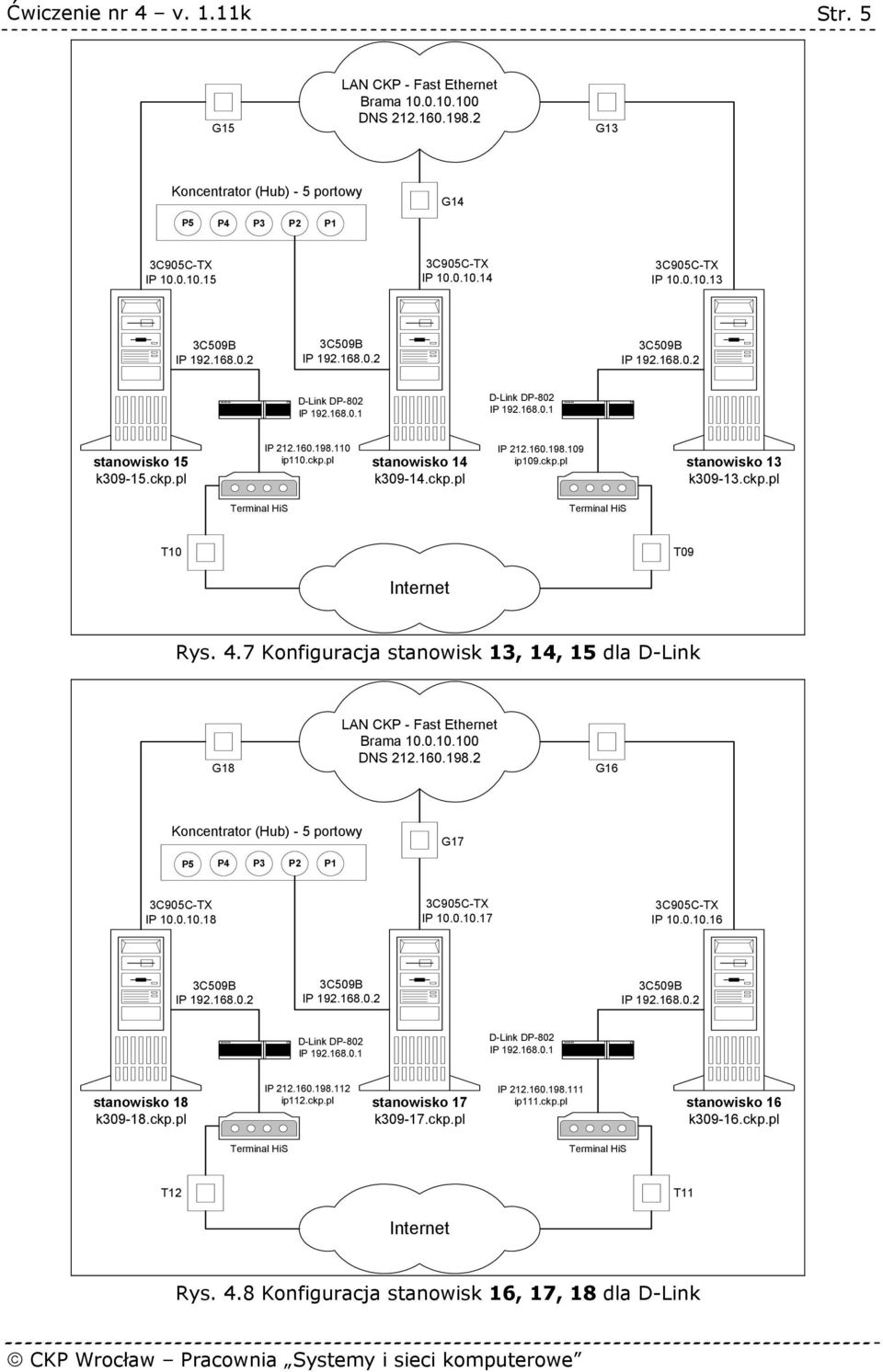

5 Str. 5 G15 LAN CKP - Fast Ethernet Brama DNS G13 Koncentrator (Hub) - 5 portowy P5 P4 P3 P2 P1 G14 IP IP IP IP IP IP D-Link DP-802 D-Link DP-802 stanowisko 15 k ckp.pl IP ip110.ckp.pl stanowisko 14 k ckp.pl IP ip109.ckp.pl stanowisko 13 k ckp.pl Terminal HiS Terminal HiS T10 T09 Internet Rys. 4.7 Konfiguracja stanowisk 13, 14, 15 dla D-Link G18 LAN CKP - Fast Ethernet Brama DNS G16 Koncentrator (Hub) - 5 portowy P5 P4 P3 P2 P1 G17 IP IP IP IP IP IP D-Link DP-802 D-Link DP-802 stanowisko 18 k ckp.pl IP ip112.ckp.pl stanowisko 17 k ckp.pl IP ip111.ckp.pl stanowisko 16 k ckp.pl Terminal HiS Terminal HiS T12 T11 Internet Rys. 4.8 Konfiguracja stanowisk 16, 17, 18 dla D-Link

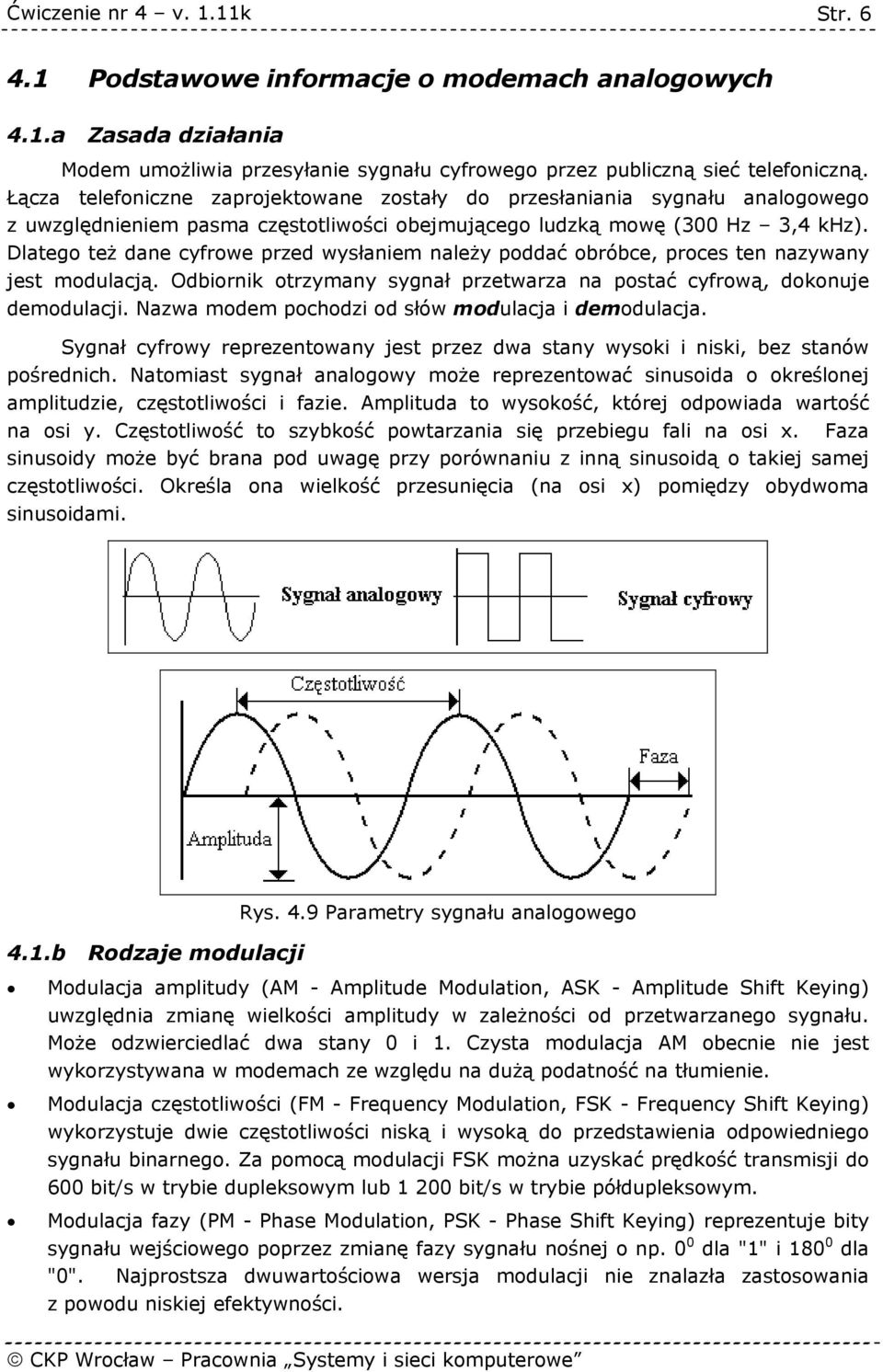

6 Str Podstawowe informacje o modemach analogowych 4.1.a Zasada działania Modem umożliwia przesyłanie sygnału cyfrowego przez publiczną sieć telefoniczną. Łącza telefoniczne zaprojektowane zostały do przesłaniania sygnału analogowego z uwzględnieniem pasma częstotliwości obejmującego ludzką mowę (300 Hz 3,4 khz). Dlatego też dane cyfrowe przed wysłaniem należy poddać obróbce, proces ten nazywany jest modulacją. Odbiornik otrzymany sygnał przetwarza na postać cyfrową, dokonuje demodulacji. Nazwa modem pochodzi od słów modulacja i demodulacja. Sygnał cyfrowy reprezentowany jest przez dwa stany wysoki i niski, bez stanów pośrednich. Natomiast sygnał analogowy może reprezentować sinusoida o określonej amplitudzie, częstotliwości i fazie. Amplituda to wysokość, której odpowiada wartość na osi y. Częstotliwość to szybkość powtarzania się przebiegu fali na osi x. Faza sinusoidy może być brana pod uwagę przy porównaniu z inną sinusoidą o takiej samej częstotliwości. Określa ona wielkość przesunięcia (na osi x) pomiędzy obydwoma sinusoidami. Rys. 4.9 Parametry sygnału analogowego 4.1.b Rodzaje modulacji Modulacja amplitudy (AM - Amplitude Modulation, ASK - Amplitude Shift Keying) uwzględnia zmianę wielkości amplitudy w zależności od przetwarzanego sygnału. Może odzwierciedlać dwa stany 0 i 1. Czysta modulacja AM obecnie nie jest wykorzystywana w modemach ze względu na dużą podatność na tłumienie. Modulacja częstotliwości (FM - Frequency Modulation, FSK - Frequency Shift Keying) wykorzystuje dwie częstotliwości niską i wysoką do przedstawienia odpowiedniego sygnału binarnego. Za pomocą modulacji FSK można uzyskać prędkość transmisji do 600 bit/s w trybie dupleksowym lub bit/s w trybie półdupleksowym. Modulacja fazy (PM - Phase Modulation, PSK - Phase Shift Keying) reprezentuje bity sygnału wejściowego poprzez zmianę fazy sygnału nośnej o np. 0 0 dla "1" i dla "0". Najprostsza dwuwartościowa wersja modulacji nie znalazła zastosowania z powodu niskiej efektywności.

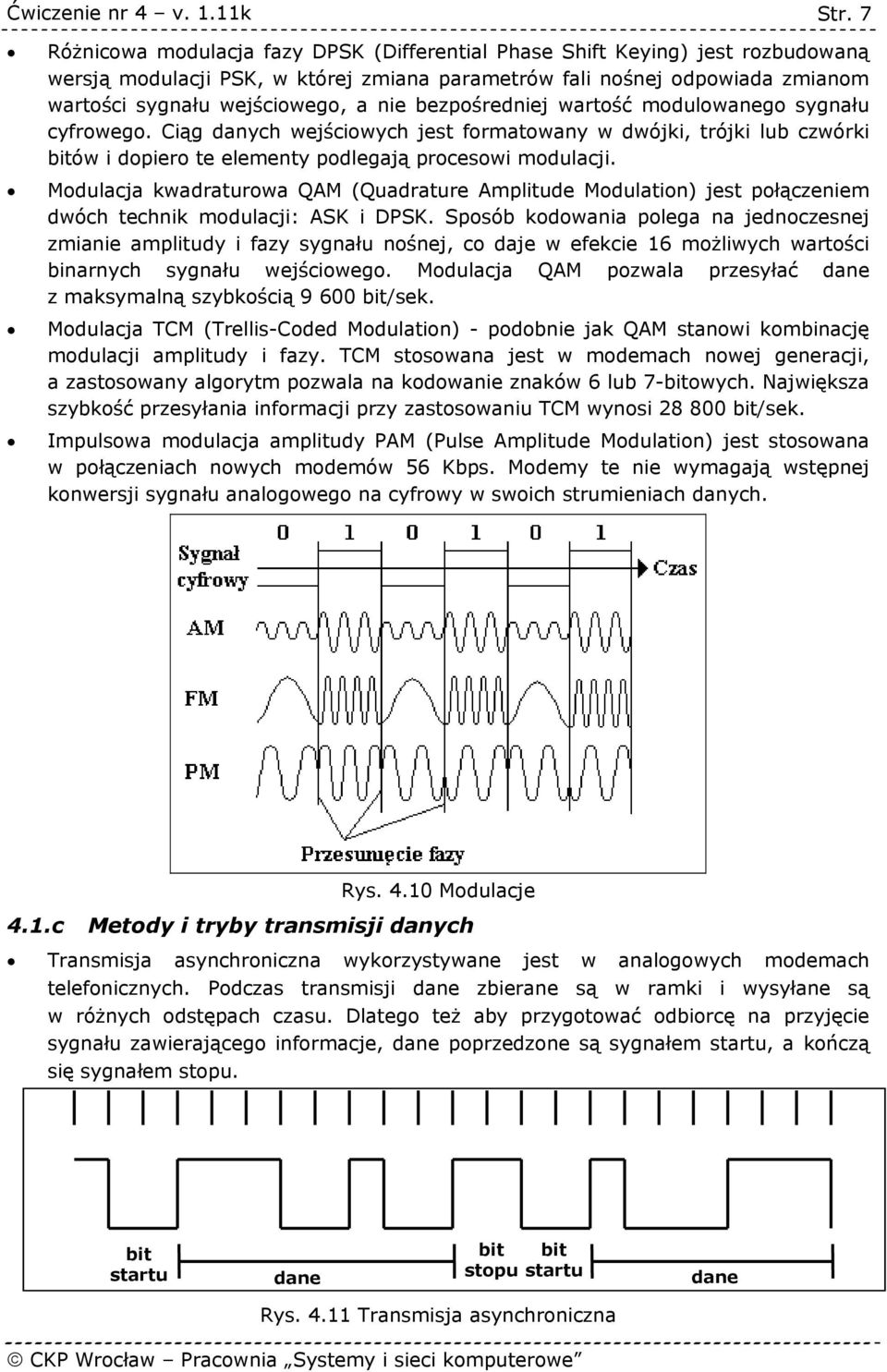

7 Str. 7 Różnicowa modulacja fazy DPSK (Differential Phase Shift Keying) jest rozbudowaną wersją modulacji PSK, w której zmiana parametrów fali nośnej odpowiada zmianom wartości sygnału wejściowego, a nie bezpośredniej wartość modulowanego sygnału cyfrowego. Ciąg danych wejściowych jest formatowany w dwójki, trójki lub czwórki bitów i dopiero te elementy podlegają procesowi modulacji. Modulacja kwadraturowa QAM (Quadrature Amplitude Modulation) jest połączeniem dwóch technik modulacji: ASK i DPSK. Sposób kodowania polega na jednoczesnej zmianie amplitudy i fazy sygnału nośnej, co daje w efekcie 16 możliwych wartości binarnych sygnału wejściowego. Modulacja QAM pozwala przesyłać dane z maksymalną szybkością bit/sek. Modulacja TCM (Trellis-Coded Modulation) - podobnie jak QAM stanowi kombinację modulacji amplitudy i fazy. TCM stosowana jest w modemach nowej generacji, a zastosowany algorytm pozwala na kodowanie znaków 6 lub 7-bitowych. Największa szybkość przesyłania informacji przy zastosowaniu TCM wynosi bit/sek. Impulsowa modulacja amplitudy PAM (Pulse Amplitude Modulation) jest stosowana w połączeniach nowych modemów 56 Kbps. Modemy te nie wymagają wstępnej konwersji sygnału analogowego na cyfrowy w swoich strumieniach danych. Rys Modulacje 4.1.c Metody i tryby transmisji danych Transmisja asynchroniczna wykorzystywane jest w analogowych modemach telefonicznych. Podczas transmisji dane zbierane są w ramki i wysyłane są w różnych odstępach czasu. Dlatego też aby przygotować odbiorcę na przyjęcie sygnału zawierającego informacje, dane poprzedzone są sygnałem startu, a kończą się sygnałem stopu. bit startu dane bit bit stopu startu dane Rys Transmisja asynchroniczna

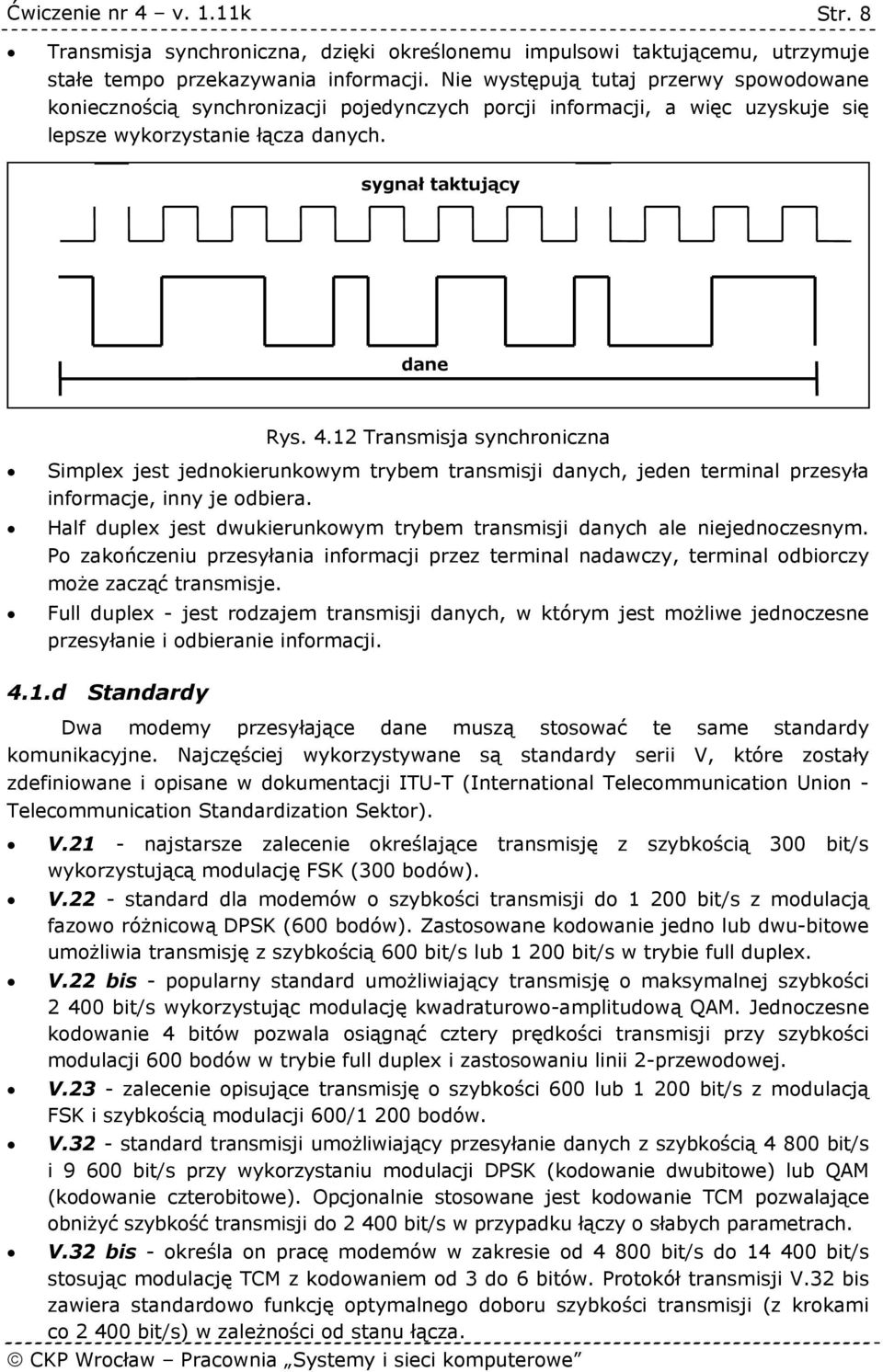

8 Str. 8 Transmisja synchroniczna, dzięki określonemu impulsowi taktującemu, utrzymuje stałe tempo przekazywania informacji. Nie występują tutaj przerwy spowodowane koniecznością synchronizacji pojedynczych porcji informacji, a więc uzyskuje się lepsze wykorzystanie łącza danych. sygnał taktujący dane Rys Transmisja synchroniczna Simplex jest jednokierunkowym trybem transmisji danych, jeden terminal przesyła informacje, inny je odbiera. Half duplex jest dwukierunkowym trybem transmisji danych ale niejednoczesnym. Po zakończeniu przesyłania informacji przez terminal nadawczy, terminal odbiorczy może zacząć transmisje. Full duplex - jest rodzajem transmisji danych, w którym jest możliwe jednoczesne przesyłanie i odbieranie informacji. 4.1.d Standardy Dwa modemy przesyłające dane muszą stosować te same standardy komunikacyjne. Najczęściej wykorzystywane są standardy serii V, które zostały zdefiniowane i opisane w dokumentacji ITU-T (International Telecommunication Union - Telecommunication Standardization Sektor). V.21 - najstarsze zalecenie określające transmisję z szybkością 300 bit/s wykorzystującą modulację FSK (300 bodów). V.22 - standard dla modemów o szybkości transmisji do bit/s z modulacją fazowo różnicową DPSK (600 bodów). Zastosowane kodowanie jedno lub dwu-bitowe umożliwia transmisję z szybkością 600 bit/s lub bit/s w trybie full duplex. V.22 bis - popularny standard umożliwiający transmisję o maksymalnej szybkości bit/s wykorzystując modulację kwadraturowo-amplitudową QAM. Jednoczesne kodowanie 4 bitów pozwala osiągnąć cztery prędkości transmisji przy szybkości modulacji 600 bodów w trybie full duplex i zastosowaniu linii 2-przewodowej. V.23 - zalecenie opisujące transmisję o szybkości 600 lub bit/s z modulacją FSK i szybkością modulacji 600/1 200 bodów. V.32 - standard transmisji umożliwiający przesyłanie danych z szybkością bit/s i bit/s przy wykorzystaniu modulacji DPSK (kodowanie dwubitowe) lub QAM (kodowanie czterobitowe). Opcjonalnie stosowane jest kodowanie TCM pozwalające obniżyć szybkość transmisji do bit/s w przypadku łączy o słabych parametrach. V.32 bis - określa on pracę modemów w zakresie od bit/s do bit/s stosując modulację TCM z kodowaniem od 3 do 6 bitów. Protokół transmisji V.32 bis zawiera standardowo funkcję optymalnego doboru szybkości transmisji (z krokami co bit/s) w zależności od stanu łącza.

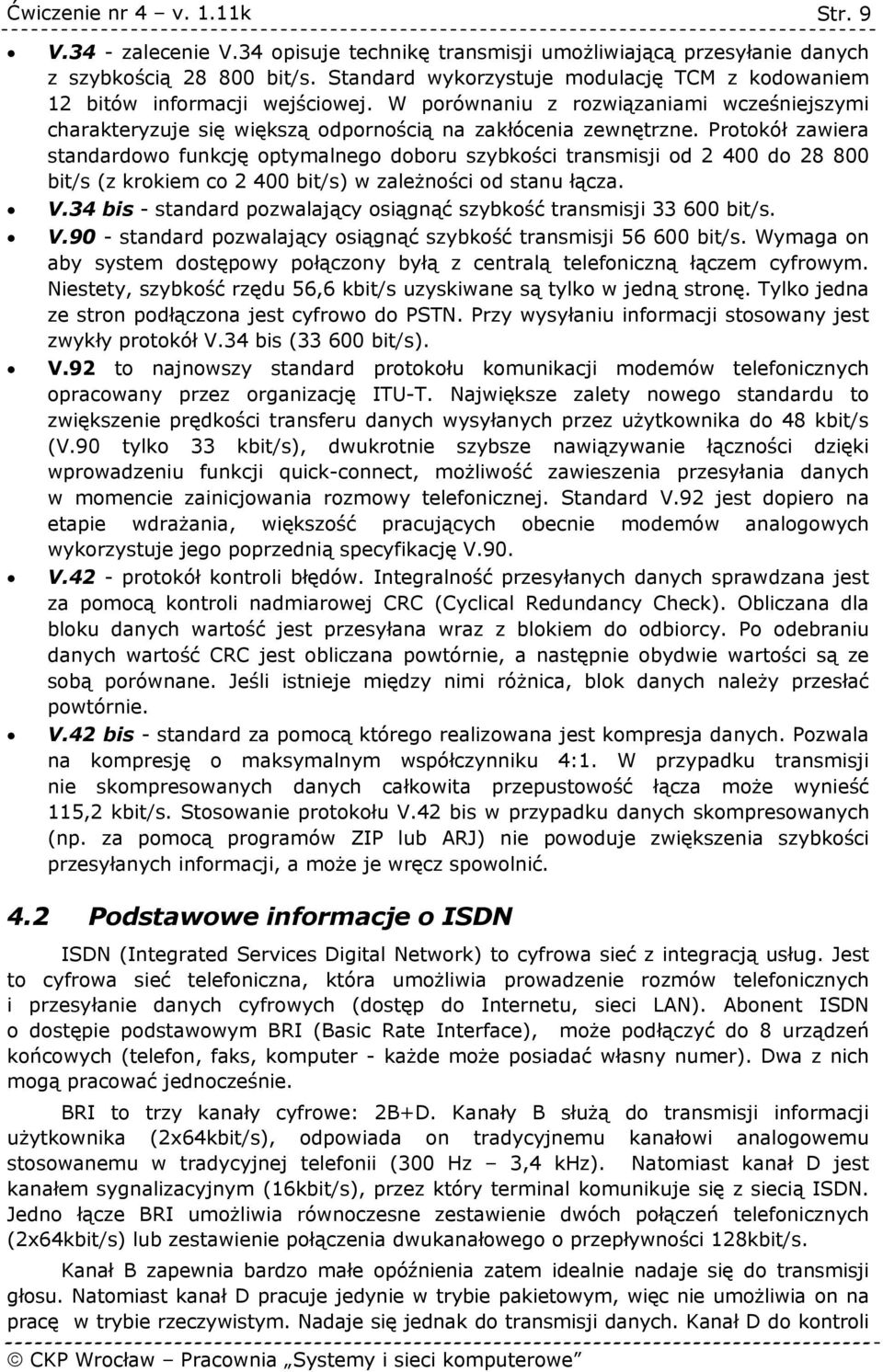

9 Str. 9 V.34 - zalecenie V.34 opisuje technikę transmisji umożliwiającą przesyłanie danych z szybkością bit/s. Standard wykorzystuje modulację TCM z kodowaniem 12 bitów informacji wejściowej. W porównaniu z rozwiązaniami wcześniejszymi charakteryzuje się większą odpornością na zakłócenia zewnętrzne. Protokół zawiera standardowo funkcję optymalnego doboru szybkości transmisji od do bit/s (z krokiem co bit/s) w zależności od stanu łącza. V.34 bis - standard pozwalający osiągnąć szybkość transmisji bit/s. V.90 - standard pozwalający osiągnąć szybkość transmisji bit/s. Wymaga on aby system dostępowy połączony byłą z centralą telefoniczną łączem cyfrowym. Niestety, szybkość rzędu 56,6 kbit/s uzyskiwane są tylko w jedną stronę. Tylko jedna ze stron podłączona jest cyfrowo do PSTN. Przy wysyłaniu informacji stosowany jest zwykły protokół V.34 bis ( bit/s). V.92 to najnowszy standard protokołu komunikacji modemów telefonicznych opracowany przez organizację ITU-T. Największe zalety nowego standardu to zwiększenie prędkości transferu danych wysyłanych przez użytkownika do 48 kbit/s (V.90 tylko 33 kbit/s), dwukrotnie szybsze nawiązywanie łączności dzięki wprowadzeniu funkcji quick-connect, możliwość zawieszenia przesyłania danych w momencie zainicjowania rozmowy telefonicznej. Standard V.92 jest dopiero na etapie wdrażania, większość pracujących obecnie modemów analogowych wykorzystuje jego poprzednią specyfikację V.90. V.42 - protokół kontroli błędów. Integralność przesyłanych danych sprawdzana jest za pomocą kontroli nadmiarowej CRC (Cyclical Redundancy Check). Obliczana dla bloku danych wartość jest przesyłana wraz z blokiem do odbiorcy. Po odebraniu danych wartość CRC jest obliczana powtórnie, a następnie obydwie wartości są ze sobą porównane. Jeśli istnieje między nimi różnica, blok danych należy przesłać powtórnie. V.42 bis - standard za pomocą którego realizowana jest kompresja danych. Pozwala na kompresję o maksymalnym współczynniku 4:1. W przypadku transmisji nie skompresowanych danych całkowita przepustowość łącza może wynieść 115,2 kbit/s. Stosowanie protokołu V.42 bis w przypadku danych skompresowanych (np. za pomocą programów ZIP lub ARJ) nie powoduje zwiększenia szybkości przesyłanych informacji, a może je wręcz spowolnić. 4.2 Podstawowe informacje o ISDN ISDN (Integrated Services Digital Network) to cyfrowa sieć z integracją usług. Jest to cyfrowa sieć telefoniczna, która umożliwia prowadzenie rozmów telefonicznych i przesyłanie danych cyfrowych (dostęp do Internetu, sieci LAN). Abonent ISDN o dostępie podstawowym BRI (Basic Rate Interface), może podłączyć do 8 urządzeń końcowych (telefon, faks, komputer - każde może posiadać własny numer). Dwa z nich mogą pracować jednocześnie. BRI to trzy kanały cyfrowe: 2B+D. Kanały B służą do transmisji informacji użytkownika (2x64kbit/s), odpowiada on tradycyjnemu kanałowi analogowemu stosowanemu w tradycyjnej telefonii (300 Hz 3,4 khz). Natomiast kanał D jest kanałem sygnalizacyjnym (16kbit/s), przez który terminal komunikuje się z siecią ISDN. Jedno łącze BRI umożliwia równoczesne zestawienie dwóch połączeń telefonicznych (2x64kbit/s) lub zestawienie połączenia dwukanałowego o przepływności 128kbit/s. Kanał B zapewnia bardzo małe opóźnienia zatem idealnie nadaje się do transmisji głosu. Natomiast kanał D pracuje jedynie w trybie pakietowym, więc nie umożliwia on na pracę w trybie rzeczywistym. Nadaje się jednak do transmisji danych. Kanał D do kontroli

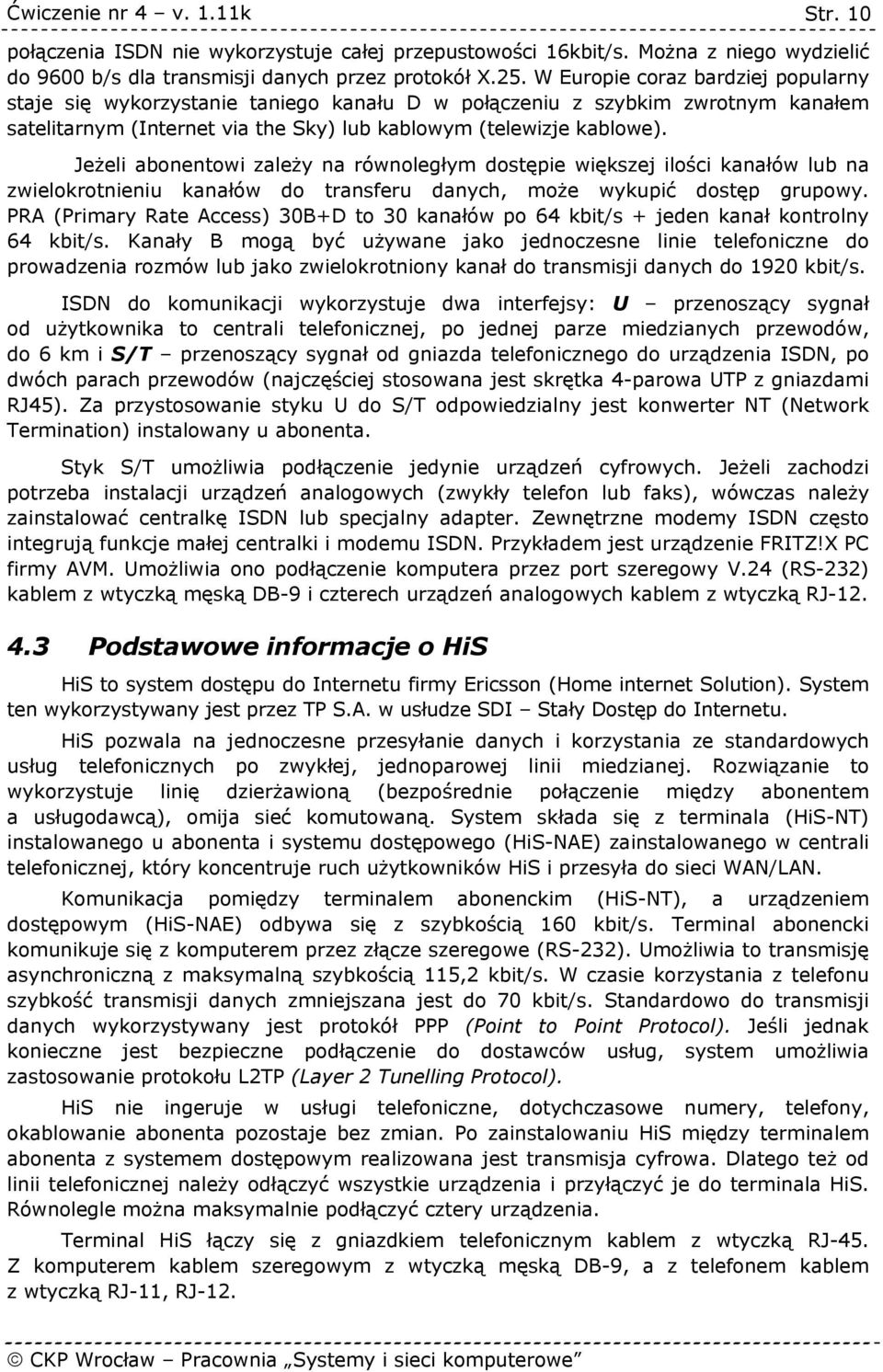

10 Str. 10 połączenia ISDN nie wykorzystuje całej przepustowości 16kbit/s. Można z niego wydzielić do 9600 b/s dla transmisji danych przez protokół X.25. W Europie coraz bardziej popularny staje się wykorzystanie taniego kanału D w połączeniu z szybkim zwrotnym kanałem satelitarnym (Internet via the Sky) lub kablowym (telewizje kablowe). Jeżeli abonentowi zależy na równoległym dostępie większej ilości kanałów lub na zwielokrotnieniu kanałów do transferu danych, może wykupić dostęp grupowy. PRA (Primary Rate Access) 30B+D to 30 kanałów po 64 kbit/s + jeden kanał kontrolny 64 kbit/s. Kanały B mogą być używane jako jednoczesne linie telefoniczne do prowadzenia rozmów lub jako zwielokrotniony kanał do transmisji danych do 1920 kbit/s. ISDN do komunikacji wykorzystuje dwa interfejsy: U przenoszący sygnał od użytkownika to centrali telefonicznej, po jednej parze miedzianych przewodów, do 6 km i S/T przenoszący sygnał od gniazda telefonicznego do urządzenia ISDN, po dwóch parach przewodów (najczęściej stosowana jest skrętka 4-parowa UTP z gniazdami RJ45). Za przystosowanie styku U do S/T odpowiedzialny jest konwerter NT (Network Termination) instalowany u abonenta. Styk S/T umożliwia podłączenie jedynie urządzeń cyfrowych. Jeżeli zachodzi potrzeba instalacji urządzeń analogowych (zwykły telefon lub faks), wówczas należy zainstalować centralkę ISDN lub specjalny adapter. Zewnętrzne modemy ISDN często integrują funkcje małej centralki i modemu ISDN. Przykładem jest urządzenie FRITZ!X PC firmy AVM. Umożliwia ono podłączenie komputera przez port szeregowy V.24 (RS-232) kablem z wtyczką męską DB-9 i czterech urządzeń analogowych kablem z wtyczką RJ Podstawowe informacje o HiS HiS to system dostępu do Internetu firmy Ericsson (Home internet Solution). System ten wykorzystywany jest przez TP S.A. w usłudze SDI Stały Dostęp do Internetu. HiS pozwala na jednoczesne przesyłanie danych i korzystania ze standardowych usług telefonicznych po zwykłej, jednoparowej linii miedzianej. Rozwiązanie to wykorzystuje linię dzierżawioną (bezpośrednie połączenie między abonentem a usługodawcą), omija sieć komutowaną. System składa się z terminala (HiS-NT) instalowanego u abonenta i systemu dostępowego (HiS-NAE) zainstalowanego w centrali telefonicznej, który koncentruje ruch użytkowników HiS i przesyła do sieci WAN/LAN. Komunikacja pomiędzy terminalem abonenckim (HiS-NT), a urządzeniem dostępowym (HiS-NAE) odbywa się z szybkością 160 kbit/s. Terminal abonencki komunikuje się z komputerem przez złącze szeregowe (RS-232). Umożliwia to transmisję asynchroniczną z maksymalną szybkością 115,2 kbit/s. W czasie korzystania z telefonu szybkość transmisji danych zmniejszana jest do 70 kbit/s. Standardowo do transmisji danych wykorzystywany jest protokół PPP (Point to Point Protocol). Jeśli jednak konieczne jest bezpieczne podłączenie do dostawców usług, system umożliwia zastosowanie protokołu L2TP (Layer 2 Tunelling Protocol). HiS nie ingeruje w usługi telefoniczne, dotychczasowe numery, telefony, okablowanie abonenta pozostaje bez zmian. Po zainstalowaniu HiS między terminalem abonenta z systemem dostępowym realizowana jest transmisja cyfrowa. Dlatego też od linii telefonicznej należy odłączyć wszystkie urządzenia i przyłączyć je do terminala HiS. Równolegle można maksymalnie podłączyć cztery urządzenia. Terminal HiS łączy się z gniazdkiem telefonicznym kablem z wtyczką RJ-45. Z komputerem kablem szeregowym z wtyczką męską DB-9, a z telefonem kablem z wtyczką RJ-11, RJ-12.

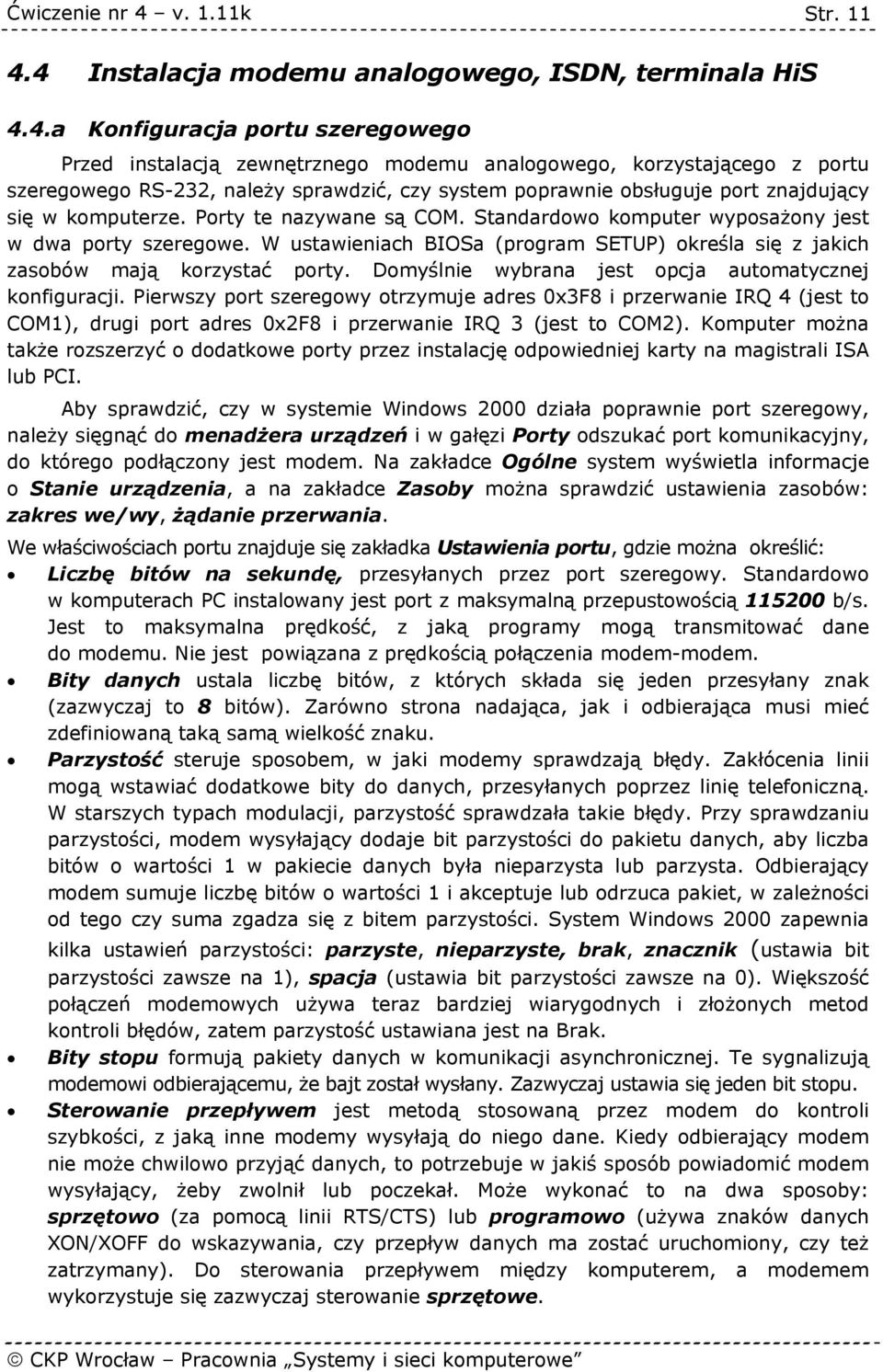

11 Str Instalacja modemu analogowego, ISDN, terminala HiS 4.4.a Konfiguracja portu szeregowego Przed instalacją zewnętrznego modemu analogowego, korzystającego z portu szeregowego RS-232, należy sprawdzić, czy system poprawnie obsługuje port znajdujący się w komputerze. Porty te nazywane są COM. Standardowo komputer wyposażony jest w dwa porty szeregowe. W ustawieniach BIOSa (program SETUP) określa się z jakich zasobów mają korzystać porty. Domyślnie wybrana jest opcja automatycznej konfiguracji. Pierwszy port szeregowy otrzymuje adres 0x3F8 i przerwanie IRQ 4 (jest to COM1), drugi port adres 0x2F8 i przerwanie IRQ 3 (jest to COM2). Komputer można także rozszerzyć o dodatkowe porty przez instalację odpowiedniej karty na magistrali ISA lub PCI. Aby sprawdzić, czy w systemie Windows 2000 działa poprawnie port szeregowy, należy sięgnąć do menadżera urządzeń i w gałęzi Porty odszukać port komunikacyjny, do którego podłączony jest modem. Na zakładce Ogólne system wyświetla informacje o Stanie urządzenia, a na zakładce Zasoby można sprawdzić ustawienia zasobów: zakres we/wy, żądanie przerwania. We właściwościach portu znajduje się zakładka Ustawienia portu, gdzie można określić: Liczbę bitów na sekundę, przesyłanych przez port szeregowy. Standardowo w komputerach PC instalowany jest port z maksymalną przepustowością b/s. Jest to maksymalna prędkość, z jaką programy mogą transmitować dane do modemu. Nie jest powiązana z prędkością połączenia modem-modem. Bity danych ustala liczbę bitów, z których składa się jeden przesyłany znak (zazwyczaj to 8 bitów). Zarówno strona nadająca, jak i odbierająca musi mieć zdefiniowaną taką samą wielkość znaku. Parzystość steruje sposobem, w jaki modemy sprawdzają błędy. Zakłócenia linii mogą wstawiać dodatkowe bity do danych, przesyłanych poprzez linię telefoniczną. W starszych typach modulacji, parzystość sprawdzała takie błędy. Przy sprawdzaniu parzystości, modem wysyłający dodaje bit parzystości do pakietu danych, aby liczba bitów o wartości 1 w pakiecie danych była nieparzysta lub parzysta. Odbierający modem sumuje liczbę bitów o wartości 1 i akceptuje lub odrzuca pakiet, w zależności od tego czy suma zgadza się z bitem parzystości. System Windows 2000 zapewnia kilka ustawień parzystości: parzyste, nieparzyste, brak, znacznik (ustawia bit parzystości zawsze na 1), spacja (ustawia bit parzystości zawsze na 0). Większość połączeń modemowych używa teraz bardziej wiarygodnych i złożonych metod kontroli błędów, zatem parzystość ustawiana jest na Brak. Bity stopu formują pakiety danych w komunikacji asynchronicznej. Te sygnalizują modemowi odbierającemu, że bajt został wysłany. Zazwyczaj ustawia się jeden bit stopu. Sterowanie przepływem jest metodą stosowaną przez modem do kontroli szybkości, z jaką inne modemy wysyłają do niego dane. Kiedy odbierający modem nie może chwilowo przyjąć danych, to potrzebuje w jakiś sposób powiadomić modem wysyłający, żeby zwolnił lub poczekał. Może wykonać to na dwa sposoby: sprzętowo (za pomocą linii RTS/CTS) lub programowo (używa znaków danych XON/XOFF do wskazywania, czy przepływ danych ma zostać uruchomiony, czy też zatrzymany). Do sterowania przepływem między komputerem, a modemem wykorzystuje się zazwyczaj sterowanie sprzętowe.

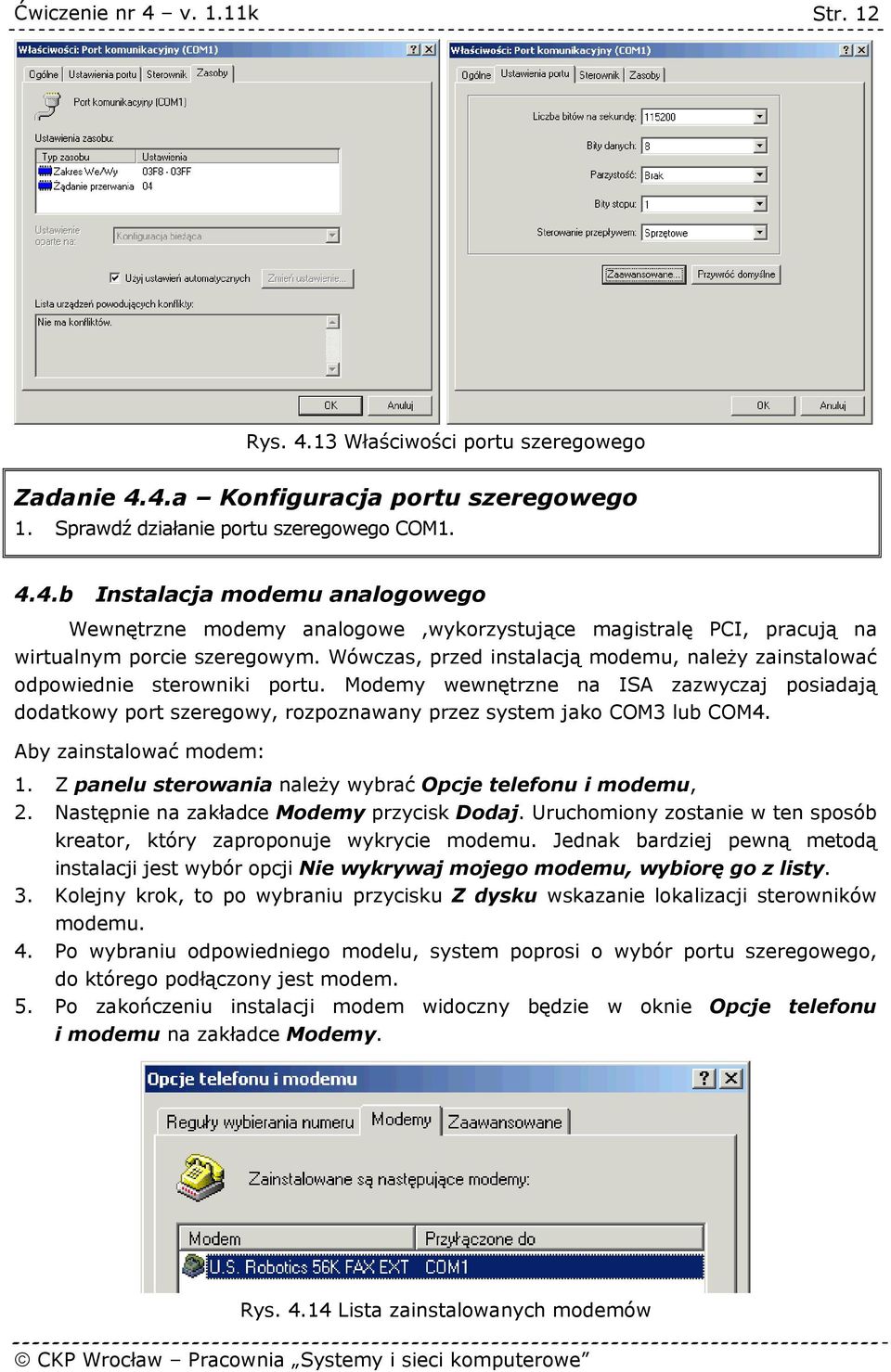

12 Str. 12 Rys Właściwości portu szeregowego Zadanie 4.4.a Konfiguracja portu szeregowego 1. Sprawdź działanie portu szeregowego COM b Instalacja modemu analogowego Wewnętrzne modemy analogowe,wykorzystujące magistralę PCI, pracują na wirtualnym porcie szeregowym. Wówczas, przed instalacją modemu, należy zainstalować odpowiednie sterowniki portu. Modemy wewnętrzne na ISA zazwyczaj posiadają dodatkowy port szeregowy, rozpoznawany przez system jako COM3 lub COM4. Aby zainstalować modem: 1. Z panelu sterowania należy wybrać Opcje telefonu i modemu, 2. Następnie na zakładce Modemy przycisk Dodaj. Uruchomiony zostanie w ten sposób kreator, który zaproponuje wykrycie modemu. Jednak bardziej pewną metodą instalacji jest wybór opcji Nie wykrywaj mojego modemu, wybiorę go z listy. 3. Kolejny krok, to po wybraniu przycisku Z dysku wskazanie lokalizacji sterowników modemu. 4. Po wybraniu odpowiedniego modelu, system poprosi o wybór portu szeregowego, do którego podłączony jest modem. 5. Po zakończeniu instalacji modem widoczny będzie w oknie Opcje telefonu i modemu na zakładce Modemy. Rys Lista zainstalowanych modemów

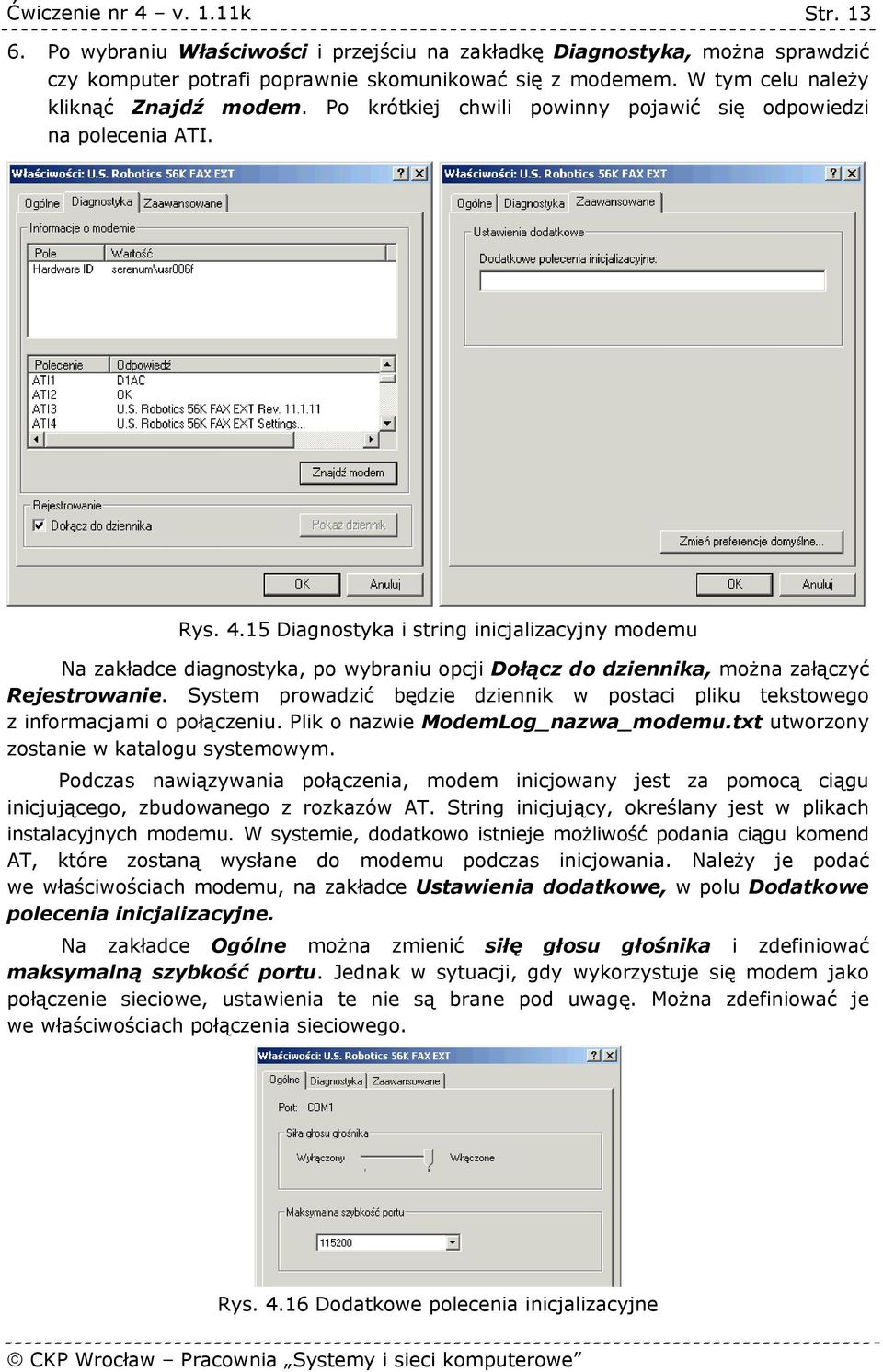

13 Str Po wybraniu Właściwości i przejściu na zakładkę Diagnostyka, można sprawdzić czy komputer potrafi poprawnie skomunikować się z modemem. W tym celu należy kliknąć Znajdź modem. Po krótkiej chwili powinny pojawić się odpowiedzi na polecenia ATI. Rys Diagnostyka i string inicjalizacyjny modemu Na zakładce diagnostyka, po wybraniu opcji Dołącz do dziennika, można załączyć Rejestrowanie. System prowadzić będzie dziennik w postaci pliku tekstowego z informacjami o połączeniu. Plik o nazwie ModemLog_nazwa_modemu.txt utworzony zostanie w katalogu systemowym. Podczas nawiązywania połączenia, modem inicjowany jest za pomocą ciągu inicjującego, zbudowanego z rozkazów AT. String inicjujący, określany jest w plikach instalacyjnych modemu. W systemie, dodatkowo istnieje możliwość podania ciągu komend AT, które zostaną wysłane do modemu podczas inicjowania. Należy je podać we właściwościach modemu, na zakładce Ustawienia dodatkowe, w polu Dodatkowe polecenia inicjalizacyjne. Na zakładce Ogólne można zmienić siłę głosu głośnika i zdefiniować maksymalną szybkość portu. Jednak w sytuacji, gdy wykorzystuje się modem jako połączenie sieciowe, ustawienia te nie są brane pod uwagę. Można zdefiniować je we właściwościach połączenia sieciowego. Rys Dodatkowe polecenia inicjalizacyjne

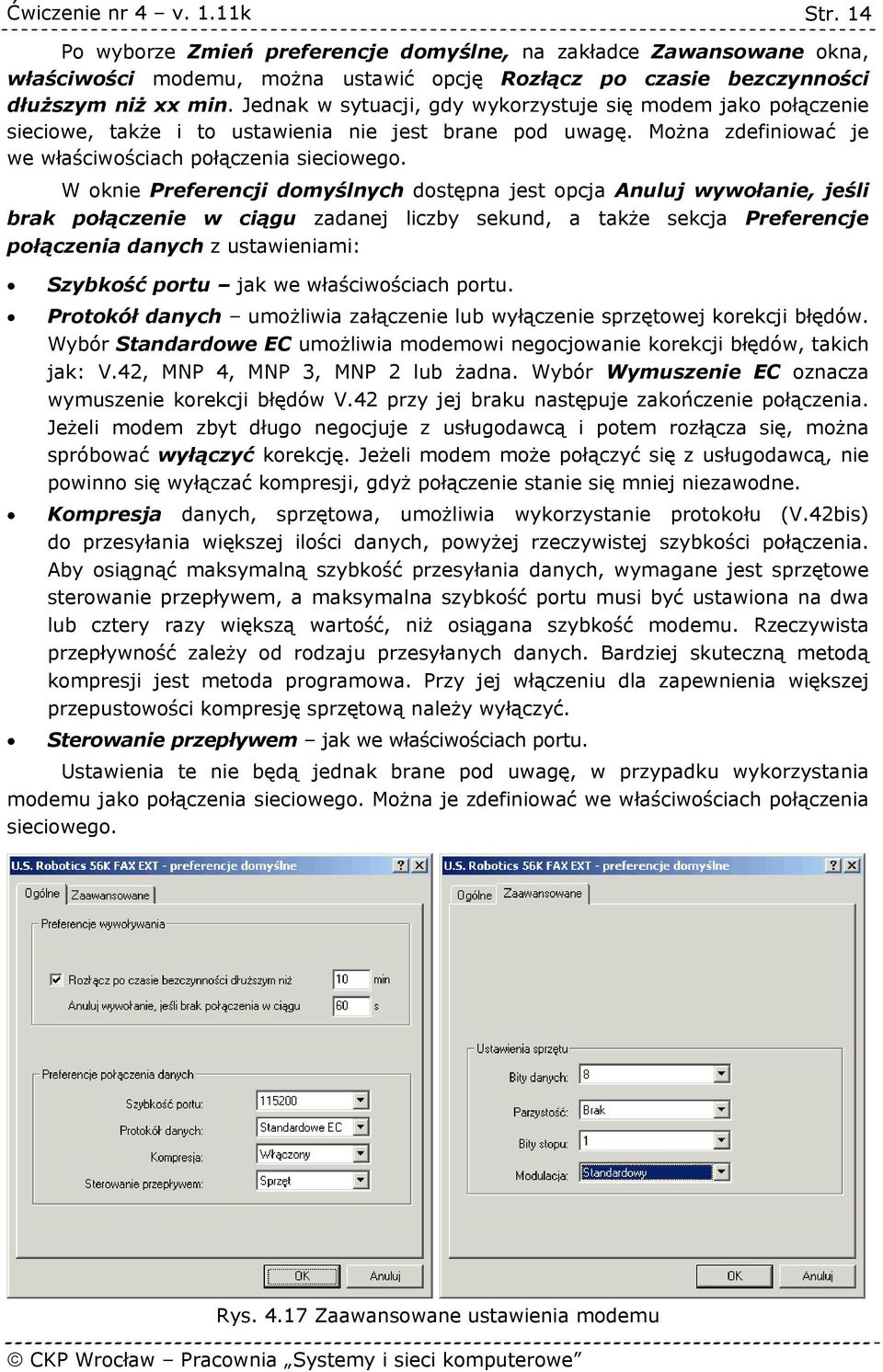

14 Str. 14 Po wyborze Zmień preferencje domyślne, na zakładce Zawansowane okna, właściwości modemu, można ustawić opcję Rozłącz po czasie bezczynności dłuższym niż xx min. Jednak w sytuacji, gdy wykorzystuje się modem jako połączenie sieciowe, także i to ustawienia nie jest brane pod uwagę. Można zdefiniować je we właściwościach połączenia sieciowego. W oknie Preferencji domyślnych dostępna jest opcja Anuluj wywołanie, jeśli brak połączenie w ciągu zadanej liczby sekund, a także sekcja Preferencje połączenia danych z ustawieniami: Szybkość portu jak we właściwościach portu. Protokół danych umożliwia załączenie lub wyłączenie sprzętowej korekcji błędów. Wybór Standardowe EC umożliwia modemowi negocjowanie korekcji błędów, takich jak: V.42, MNP 4, MNP 3, MNP 2 lub żadna. Wybór Wymuszenie EC oznacza wymuszenie korekcji błędów V.42 przy jej braku następuje zakończenie połączenia. Jeżeli modem zbyt długo negocjuje z usługodawcą i potem rozłącza się, można spróbować wyłączyć korekcję. Jeżeli modem może połączyć się z usługodawcą, nie powinno się wyłączać kompresji, gdyż połączenie stanie się mniej niezawodne. Kompresja danych, sprzętowa, umożliwia wykorzystanie protokołu (V.42bis) do przesyłania większej ilości danych, powyżej rzeczywistej szybkości połączenia. Aby osiągnąć maksymalną szybkość przesyłania danych, wymagane jest sprzętowe sterowanie przepływem, a maksymalna szybkość portu musi być ustawiona na dwa lub cztery razy większą wartość, niż osiągana szybkość modemu. Rzeczywista przepływność zależy od rodzaju przesyłanych danych. Bardziej skuteczną metodą kompresji jest metoda programowa. Przy jej włączeniu dla zapewnienia większej przepustowości kompresję sprzętową należy wyłączyć. Sterowanie przepływem jak we właściwościach portu. Ustawienia te nie będą jednak brane pod uwagę, w przypadku wykorzystania modemu jako połączenia sieciowego. Można je zdefiniować we właściwościach połączenia sieciowego. Rys Zaawansowane ustawienia modemu

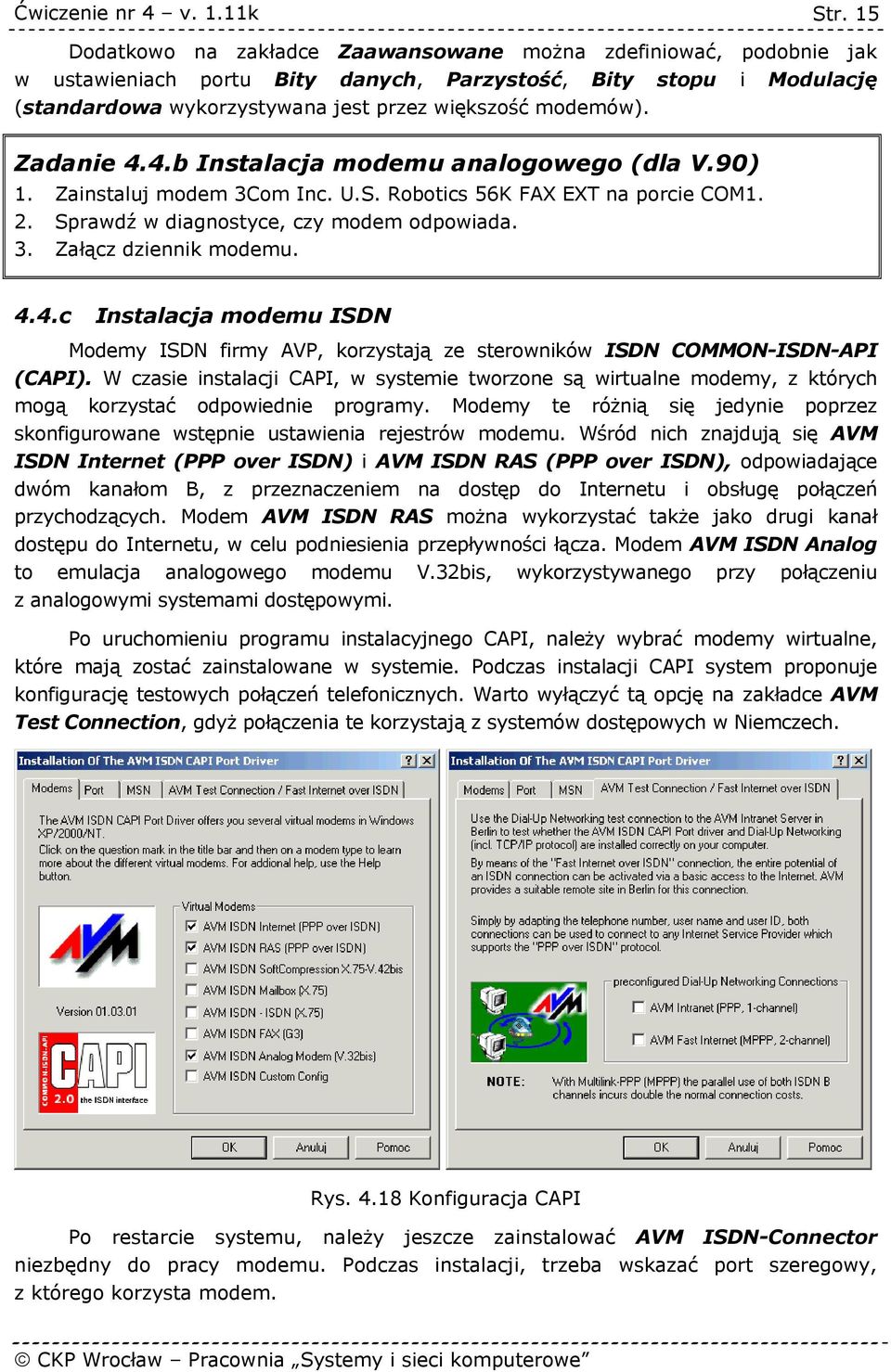

15 Str. 15 Dodatkowo na zakładce Zaawansowane można zdefiniować, podobnie jak w ustawieniach portu Bity danych, Parzystość, Bity stopu i Modulację (standardowa wykorzystywana jest przez większość modemów). Zadanie 4.4.b Instalacja modemu analogowego (dla V.90) 1. Zainstaluj modem 3Com Inc. U.S. Robotics 56K FAX EXT na porcie COM1. 2. Sprawdź w diagnostyce, czy modem odpowiada. 3. Załącz dziennik modemu. 4.4.c Instalacja modemu ISDN Modemy ISDN firmy AVP, korzystają ze sterowników ISDN COMMON-ISDN-API (CAPI). W czasie instalacji CAPI, w systemie tworzone są wirtualne modemy, z których mogą korzystać odpowiednie programy. Modemy te różnią się jedynie poprzez skonfigurowane wstępnie ustawienia rejestrów modemu. Wśród nich znajdują się AVM ISDN Internet (PPP over ISDN) i AVM ISDN RAS (PPP over ISDN), odpowiadające dwóm kanałom B, z przeznaczeniem na dostęp do Internetu i obsługę połączeń przychodzących. Modem AVM ISDN RAS można wykorzystać także jako drugi kanał dostępu do Internetu, w celu podniesienia przepływności łącza. Modem AVM ISDN Analog to emulacja analogowego modemu V.32bis, wykorzystywanego przy połączeniu z analogowymi systemami dostępowymi. Po uruchomieniu programu instalacyjnego CAPI, należy wybrać modemy wirtualne, które mają zostać zainstalowane w systemie. Podczas instalacji CAPI system proponuje konfigurację testowych połączeń telefonicznych. Warto wyłączyć tą opcję na zakładce AVM Test Connection, gdyż połączenia te korzystają z systemów dostępowych w Niemczech. Rys Konfiguracja CAPI Po restarcie systemu, należy jeszcze zainstalować AVM ISDN-Connector niezbędny do pracy modemu. Podczas instalacji, trzeba wskazać port szeregowy, z którego korzysta modem.

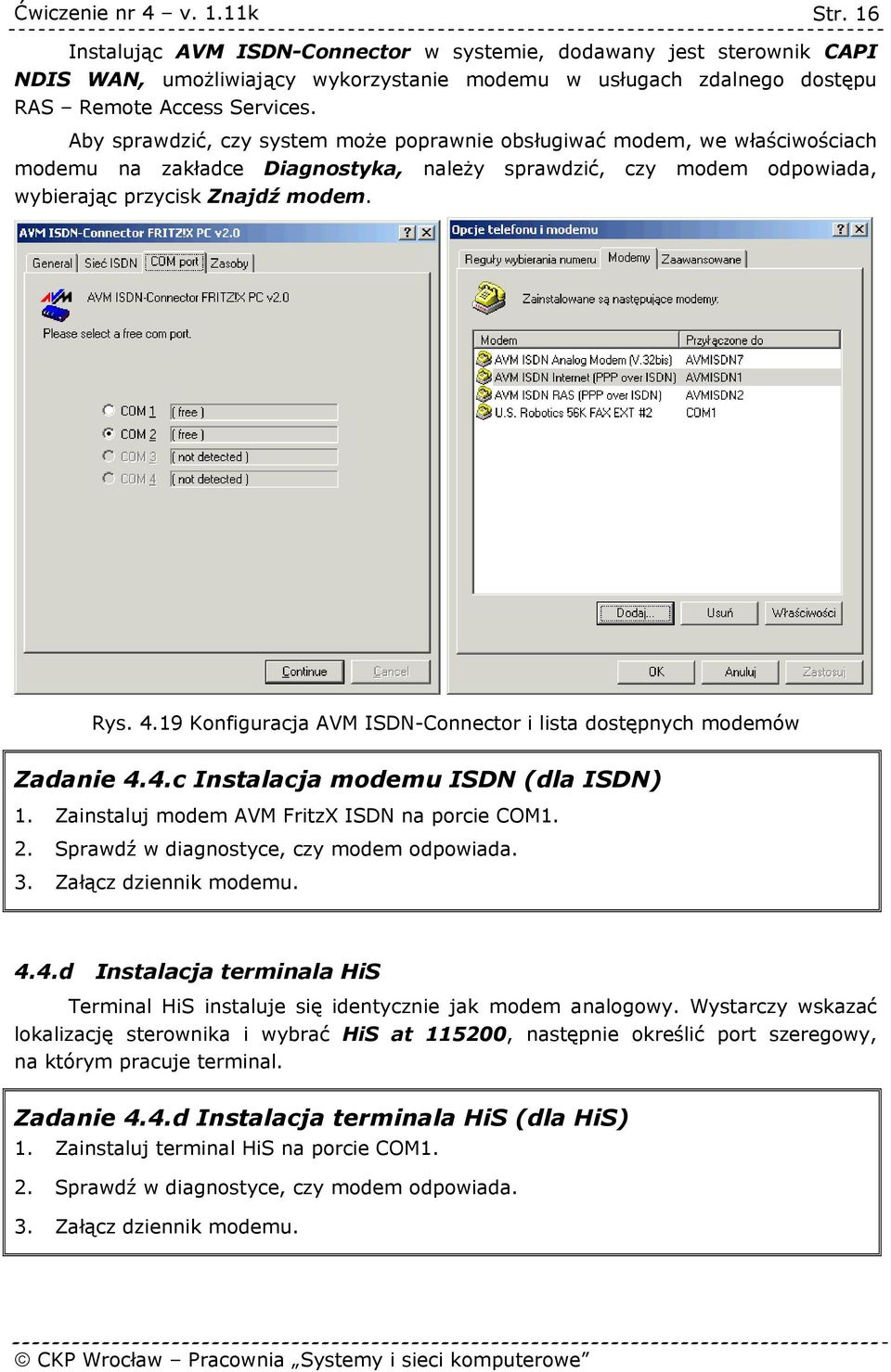

16 Str. 16 Instalując AVM ISDN-Connector w systemie, dodawany jest sterownik CAPI NDIS WAN, umożliwiający wykorzystanie modemu w usługach zdalnego dostępu RAS Remote Access Services. Aby sprawdzić, czy system może poprawnie obsługiwać modem, we właściwościach modemu na zakładce Diagnostyka, należy sprawdzić, czy modem odpowiada, wybierając przycisk Znajdź modem. Rys Konfiguracja AVM ISDN-Connector i lista dostępnych modemów Zadanie 4.4.c Instalacja modemu ISDN (dla ISDN) 1. Zainstaluj modem AVM FritzX ISDN na porcie COM1. 2. Sprawdź w diagnostyce, czy modem odpowiada. 3. Załącz dziennik modemu. 4.4.d Instalacja terminala HiS Terminal HiS instaluje się identycznie jak modem analogowy. Wystarczy wskazać lokalizację sterownika i wybrać HiS at , następnie określić port szeregowy, na którym pracuje terminal. Zadanie 4.4.d Instalacja terminala HiS (dla HiS) 1. Zainstaluj terminal HiS na porcie COM1. 2. Sprawdź w diagnostyce, czy modem odpowiada. 3. Załącz dziennik modemu.

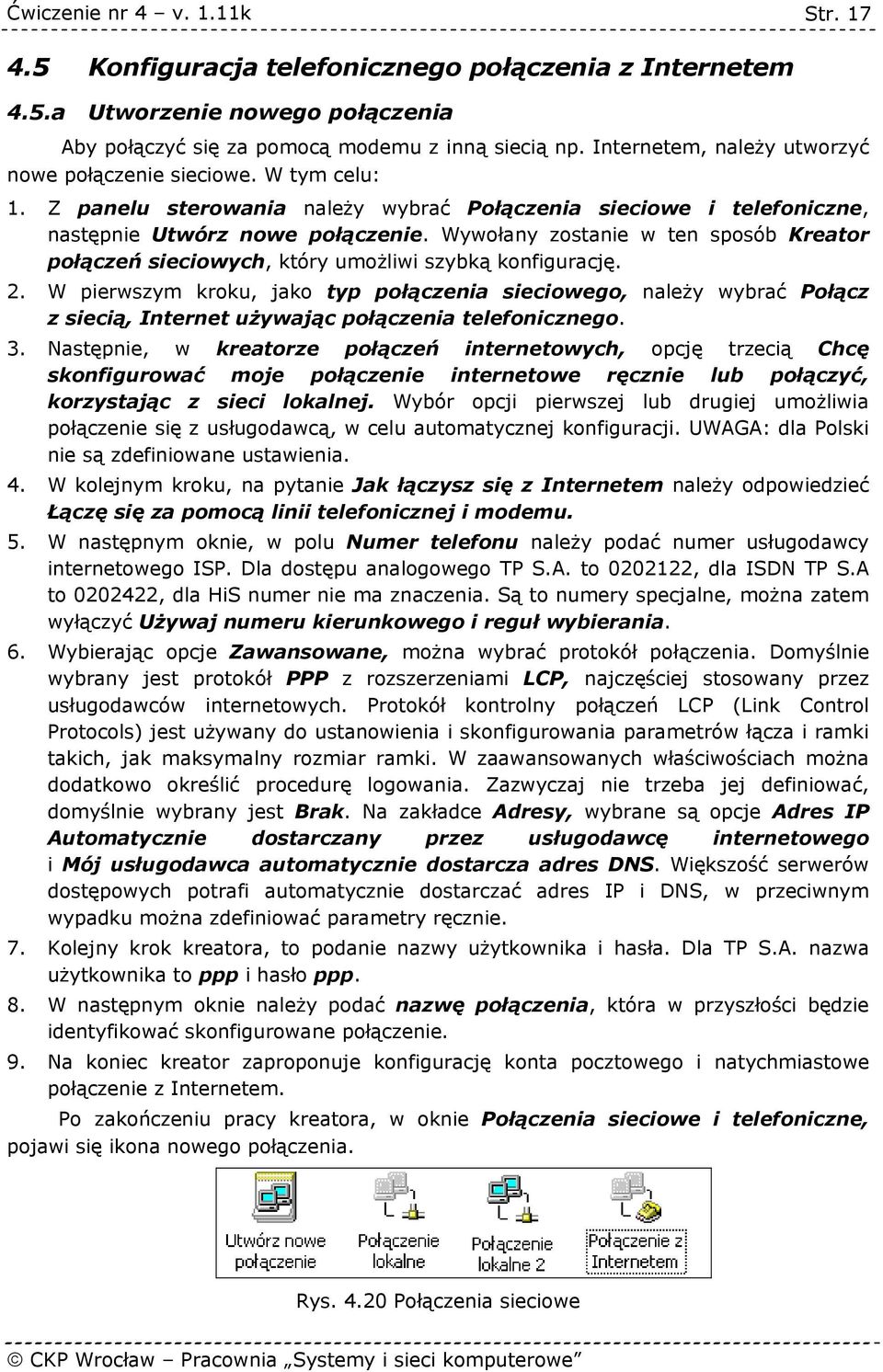

17 Str Konfiguracja telefonicznego połączenia z Internetem 4.5.a Utworzenie nowego połączenia Aby połączyć się za pomocą modemu z inną siecią np. Internetem, należy utworzyć nowe połączenie sieciowe. W tym celu: 1. Z panelu sterowania należy wybrać Połączenia sieciowe i telefoniczne, następnie Utwórz nowe połączenie. Wywołany zostanie w ten sposób Kreator połączeń sieciowych, który umożliwi szybką konfigurację. 2. W pierwszym kroku, jako typ połączenia sieciowego, należy wybrać Połącz z siecią, Internet używając połączenia telefonicznego. 3. Następnie, w kreatorze połączeń internetowych, opcję trzecią Chcę skonfigurować moje połączenie internetowe ręcznie lub połączyć, korzystając z sieci lokalnej. Wybór opcji pierwszej lub drugiej umożliwia połączenie się z usługodawcą, w celu automatycznej konfiguracji. UWAGA: dla Polski nie są zdefiniowane ustawienia. 4. W kolejnym kroku, na pytanie Jak łączysz się z Internetem należy odpowiedzieć Łączę się za pomocą linii telefonicznej i modemu. 5. W następnym oknie, w polu Numer telefonu należy podać numer usługodawcy internetowego ISP. Dla dostępu analogowego TP S.A. to , dla ISDN TP S.A to , dla HiS numer nie ma znaczenia. Są to numery specjalne, można zatem wyłączyć Używaj numeru kierunkowego i reguł wybierania. 6. Wybierając opcje Zawansowane, można wybrać protokół połączenia. Domyślnie wybrany jest protokół PPP z rozszerzeniami LCP, najczęściej stosowany przez usługodawców internetowych. Protokół kontrolny połączeń LCP (Link Control Protocols) jest używany do ustanowienia i skonfigurowania parametrów łącza i ramki takich, jak maksymalny rozmiar ramki. W zaawansowanych właściwościach można dodatkowo określić procedurę logowania. Zazwyczaj nie trzeba jej definiować, domyślnie wybrany jest Brak. Na zakładce Adresy, wybrane są opcje Adres IP Automatycznie dostarczany przez usługodawcę internetowego i Mój usługodawca automatycznie dostarcza adres DNS. Większość serwerów dostępowych potrafi automatycznie dostarczać adres IP i DNS, w przeciwnym wypadku można zdefiniować parametry ręcznie. 7. Kolejny krok kreatora, to podanie nazwy użytkownika i hasła. Dla TP S.A. nazwa użytkownika to ppp i hasło ppp. 8. W następnym oknie należy podać nazwę połączenia, która w przyszłości będzie identyfikować skonfigurowane połączenie. 9. Na koniec kreator zaproponuje konfigurację konta pocztowego i natychmiastowe połączenie z Internetem. Po zakończeniu pracy kreatora, w oknie Połączenia sieciowe i telefoniczne, pojawi się ikona nowego połączenia. Rys Połączenia sieciowe

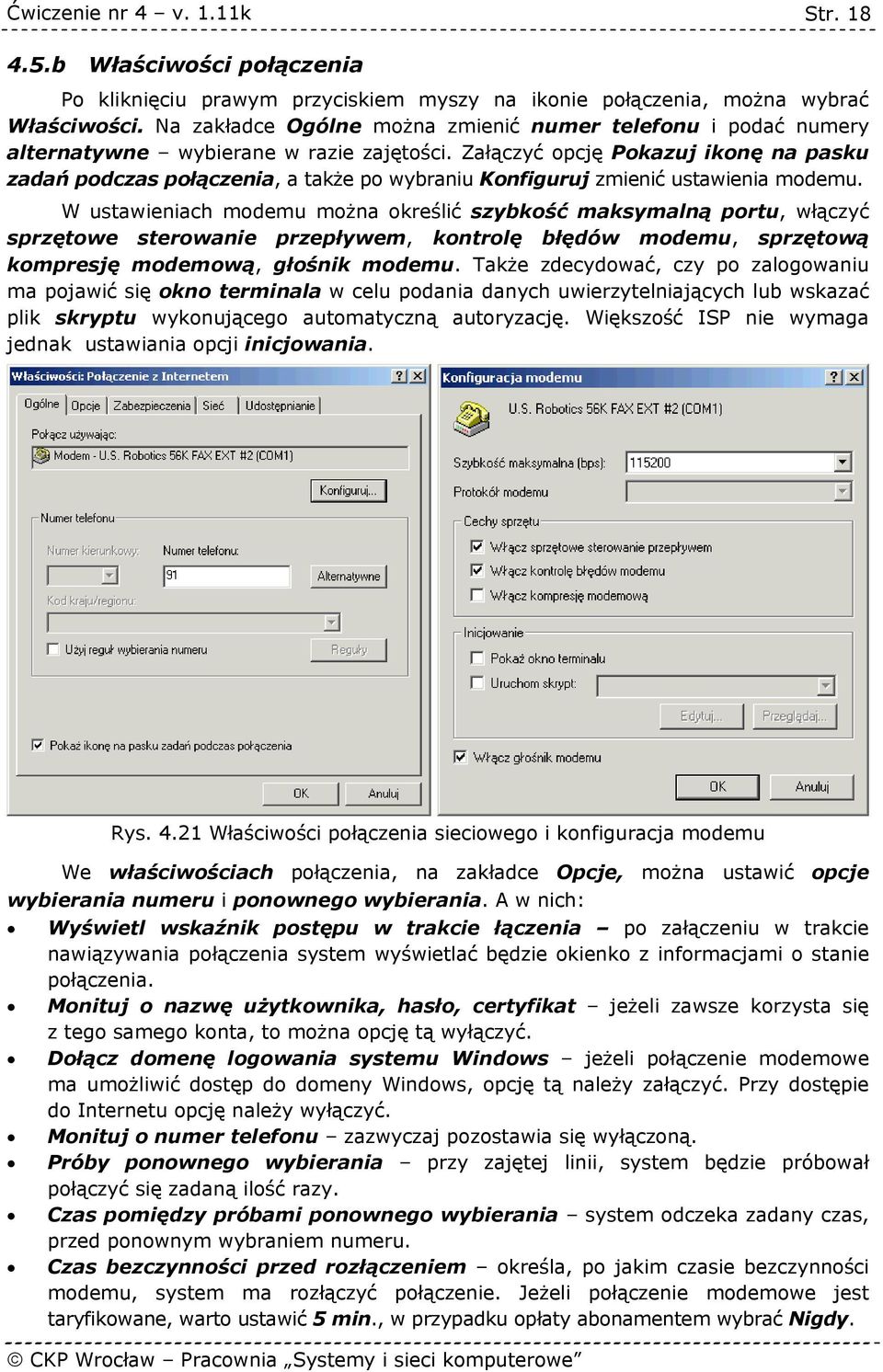

18 Str b Właściwości połączenia Po kliknięciu prawym przyciskiem myszy na ikonie połączenia, można wybrać Właściwości. Na zakładce Ogólne można zmienić numer telefonu i podać numery alternatywne wybierane w razie zajętości. Załączyć opcję Pokazuj ikonę na pasku zadań podczas połączenia, a także po wybraniu Konfiguruj zmienić ustawienia modemu. W ustawieniach modemu można określić szybkość maksymalną portu, włączyć sprzętowe sterowanie przepływem, kontrolę błędów modemu, sprzętową kompresję modemową, głośnik modemu. Także zdecydować, czy po zalogowaniu ma pojawić się okno terminala w celu podania danych uwierzytelniających lub wskazać plik skryptu wykonującego automatyczną autoryzację. Większość ISP nie wymaga jednak ustawiania opcji inicjowania. Rys Właściwości połączenia sieciowego i konfiguracja modemu We właściwościach połączenia, na zakładce Opcje, można ustawić opcje wybierania numeru i ponownego wybierania. A w nich: Wyświetl wskaźnik postępu w trakcie łączenia po załączeniu w trakcie nawiązywania połączenia system wyświetlać będzie okienko z informacjami o stanie połączenia. Monituj o nazwę użytkownika, hasło, certyfikat jeżeli zawsze korzysta się z tego samego konta, to można opcję tą wyłączyć. Dołącz domenę logowania systemu Windows jeżeli połączenie modemowe ma umożliwić dostęp do domeny Windows, opcję tą należy załączyć. Przy dostępie do Internetu opcję należy wyłączyć. Monituj o numer telefonu zazwyczaj pozostawia się wyłączoną. Próby ponownego wybierania przy zajętej linii, system będzie próbował połączyć się zadaną ilość razy. Czas pomiędzy próbami ponownego wybierania system odczeka zadany czas, przed ponownym wybraniem numeru. Czas bezczynności przed rozłączeniem określa, po jakim czasie bezczynności modemu, system ma rozłączyć połączenie. Jeżeli połączenie modemowe jest taryfikowane, warto ustawić 5 min., w przypadku opłaty abonamentem wybrać Nigdy.

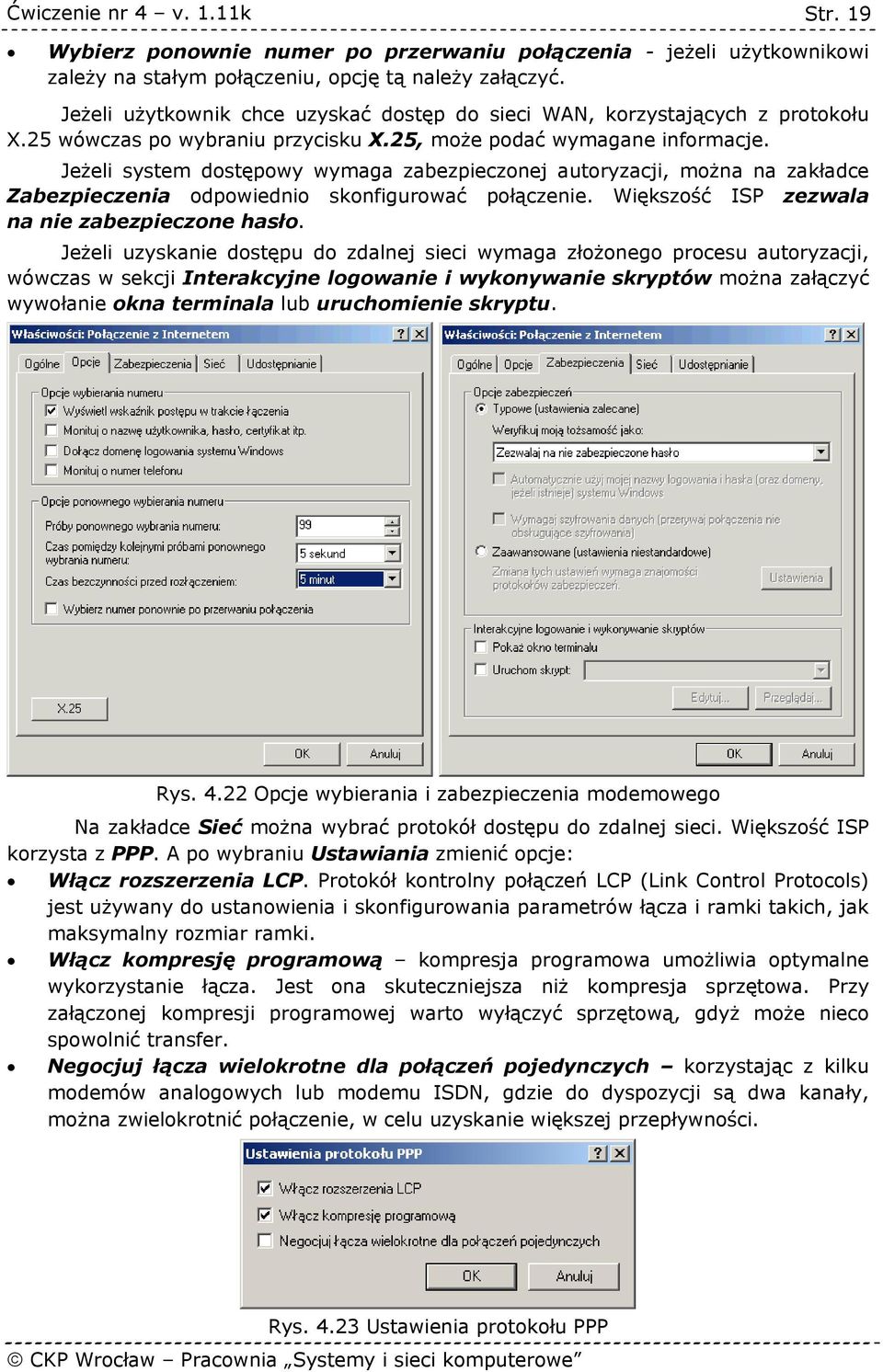

19 Str. 19 Wybierz ponownie numer po przerwaniu połączenia - jeżeli użytkownikowi zależy na stałym połączeniu, opcję tą należy załączyć. Jeżeli użytkownik chce uzyskać dostęp do sieci WAN, korzystających z protokołu X.25 wówczas po wybraniu przycisku X.25, może podać wymagane informacje. Jeżeli system dostępowy wymaga zabezpieczonej autoryzacji, można na zakładce Zabezpieczenia odpowiednio skonfigurować połączenie. Większość ISP zezwala na nie zabezpieczone hasło. Jeżeli uzyskanie dostępu do zdalnej sieci wymaga złożonego procesu autoryzacji, wówczas w sekcji Interakcyjne logowanie i wykonywanie skryptów można załączyć wywołanie okna terminala lub uruchomienie skryptu. Rys Opcje wybierania i zabezpieczenia modemowego Na zakładce Sieć można wybrać protokół dostępu do zdalnej sieci. Większość ISP korzysta z PPP. A po wybraniu Ustawiania zmienić opcje: Włącz rozszerzenia LCP. Protokół kontrolny połączeń LCP (Link Control Protocols) jest używany do ustanowienia i skonfigurowania parametrów łącza i ramki takich, jak maksymalny rozmiar ramki. Włącz kompresję programową kompresja programowa umożliwia optymalne wykorzystanie łącza. Jest ona skuteczniejsza niż kompresja sprzętowa. Przy załączonej kompresji programowej warto wyłączyć sprzętową, gdyż może nieco spowolnić transfer. Negocjuj łącza wielokrotne dla połączeń pojedynczych korzystając z kilku modemów analogowych lub modemu ISDN, gdzie do dyspozycji są dwa kanały, można zwielokrotnić połączenie, w celu uzyskanie większej przepływności. Rys Ustawienia protokołu PPP

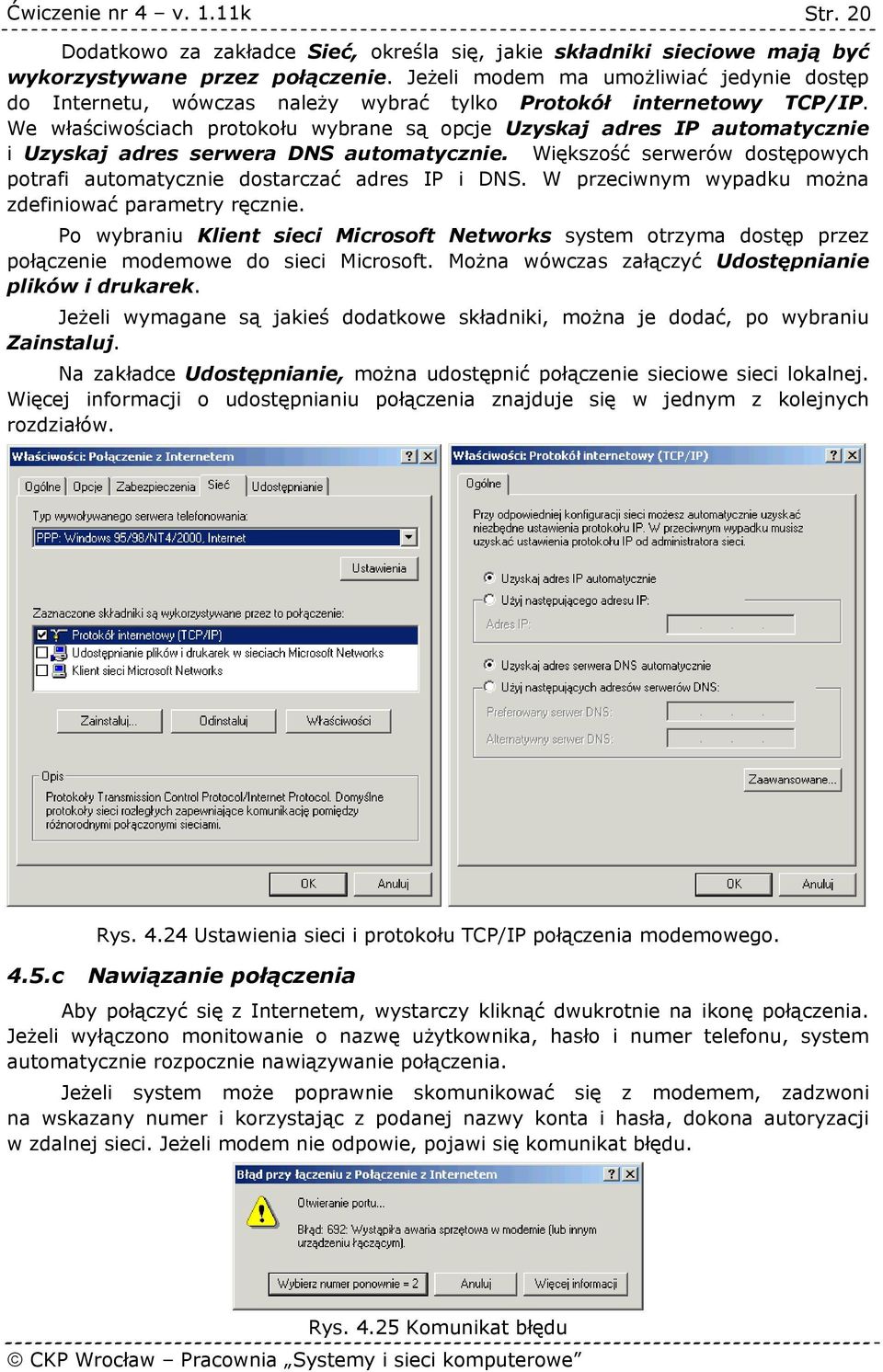

20 Str. 20 Dodatkowo za zakładce Sieć, określa się, jakie składniki sieciowe mają być wykorzystywane przez połączenie. Jeżeli modem ma umożliwiać jedynie dostęp do Internetu, wówczas należy wybrać tylko Protokół internetowy TCP/IP. We właściwościach protokołu wybrane są opcje Uzyskaj adres IP automatycznie i Uzyskaj adres serwera DNS automatycznie. Większość serwerów dostępowych potrafi automatycznie dostarczać adres IP i DNS. W przeciwnym wypadku można zdefiniować parametry ręcznie. Po wybraniu Klient sieci Microsoft Networks system otrzyma dostęp przez połączenie modemowe do sieci Microsoft. Można wówczas załączyć Udostępnianie plików i drukarek. Jeżeli wymagane są jakieś dodatkowe składniki, można je dodać, po wybraniu Zainstaluj. Na zakładce Udostępnianie, można udostępnić połączenie sieciowe sieci lokalnej. Więcej informacji o udostępnianiu połączenia znajduje się w jednym z kolejnych rozdziałów. 4.5.c Rys Ustawienia sieci i protokołu TCP/IP połączenia modemowego. Nawiązanie połączenia Aby połączyć się z Internetem, wystarczy kliknąć dwukrotnie na ikonę połączenia. Jeżeli wyłączono monitowanie o nazwę użytkownika, hasło i numer telefonu, system automatycznie rozpocznie nawiązywanie połączenia. Jeżeli system może poprawnie skomunikować się z modemem, zadzwoni na wskazany numer i korzystając z podanej nazwy konta i hasła, dokona autoryzacji w zdalnej sieci. Jeżeli modem nie odpowie, pojawi się komunikat błędu. Rys Komunikat błędu

21 Str. 21 Po poprawnym zalogowaniu do sieci, na pasku zadań pojawi się ikona połączenia. W czasie przesyłania danych będzie migać. Po dwukrotnym jej kliknięciu, można uzyskać informacje o stanie połączenia. Rys Ikona połączenia na pasku zadań. Rys Informacje o stanie połączenia W oknie stanu połączenia można znaleźć czas trwania i szybkość połączenia, liczbę wysłanych i odebranych bajtów, współczynnik kompresji programowej, liczbę błędnych pakietów. Dodatkowo, na zakładce Szczegóły, informacje o wykorzystywanych protokołach, rodzaju uwierzytelnienia, kompresji, adresie IP serwera i adres IP przyznanym przez serwer (klienta). Przez wybranie Rozłącz można zakończyć połączenie. Zadanie 4.5.a Konfiguracja połączenia telefonicznego 1. W sali 309 zmień nazwę połączenia: Połączenie lokalne na Internet i Połączenie lokalne 2 na LAN. 2. W sali 111 zmień nazwę połączenia: Połączenie lokalne 2 na Internet i Połączenie lokalne na LAN. 3. Wyłącz połączenie Internet. 4. Skonfiguruj połączenie modemowe z Internetem korzystając z numeru 9x, nazwa użytkownika to pppx, hasło to pppx, gdzie x jest numerem twojego modemu. Dla HiS nazwa użytkownika to hisx, hasło hishisx, gdzie x jest numerem twojego terminala. 5. Wyłącz monitowanie o nazwę użytkownika, hasła i o numer telefonu. 6. Połącz się z Internetem przez połączenie telefoniczne. 7. Sprawdź stan połączenia. Określ z jaką prędkością się połączyłeś. 8. Za pomocą ipconfig z parametrem /all, zobacz jakie ustawienia TCP/IP przydzielił serwer dostępowy. Uwaga: dla HiS w CKP przypisz ręcznie ustawienia DNS: Aby zmiany odniosły skutek musisz rozłączyć się i połączyć się ponownie. 10. Za pomocą pinga i tracert sprawdź działanie połączenia TCP/IP.

22 Str. 22 Zadanie 4.5.b Konfiguracja połączenia telefonicznego c.d. (dla V.90) 1. Wyłącz głośnik modemu. 2. Wyłącz kompresję sprzętową. 3. Ustaw alternatywne numery połączenia 91,92,93, Sprawdź działanie automatycznego rozłączania co 1 min. 5. Sprawdź efektywność kompresji programowej. Za pomocą programu ftp połącz się z serwerem ftp.ckp.pl i z katalogu test pobierz kilkukrotnie za pomocą komendy get pliki test.htm i test.zip przy włączonej i wyłączonej kompresji. 6. Podłącz się przez modem do serwera sieci Microsoft (np. \\alpha.ckp.pl). 7. Wyłącz połączenie LAN. 8. Udostępnij folder <C:\Udostepniony folder> i podłącz się do udostępnianego zasobu z komputera sąsiada przez połączenie modemowe (np. \\ xx). 9. Włącz połączenie LAN. 10. Wyłącz protokół V.90 ustawiając bit 5 i 6 rejestru S32 w stringu inicjalizacyjnym. Przeanalizuj plik dziennika modemu. Sprawdź czy modem korzysta z protokołu V34 i nie korzysta z V42BIS (kompresja sprzętowa). 11. Określ jaki jest string inicjalizacyjny modemu. 12. Ponownie załącz protokół V.90. Zadanie 4.5.c Konfiguracja połączenia telefonicznego c.d. (dla ISDN) 1. Ustaw alternatywne numery połączenia 95,96,97, Załącz i sprawdź działanie automatycznego rozłączania, co 1 min. 3. Wyłącz automatyczne rozłączanie. 4. Sprawdź efektywność kompresji programowej. Za pomocą programu ftp połącz się z serwerem ftp.ckp.pl i z katalogu test pobierz kilkukrotnie za pomocą komendy get pliki test.htm i test.zip przy włączonej i wyłączonej kompresji. 5. Podłącz się przez modem do serwera sieci Microsoft (np. \\alpha.ckp.pl). 6. Wyłącz połączenie LAN. 7. Udostępnij folder <C:\Udostepniony folder> i podłącz się do udostępnianego zasobu z komputera sąsiada przez połączenie modemowe (np. \\ xx). 8. Włącz połączenie LAN. 9. Połącz się dwoma kanałami B. Sprawdź stan połączenia. 10. Za pomocą programu ftp połącz się z serwerem ftp.ckp.pl i z katalogu test pobierz kilkukrotnie za pomocą komendy get pliki test.htm i test.zip.

23 Str. 23 Zadanie 4.5.d Konfiguracja połączenia telefonicznego c.d. (dla HiS) 1. Zainstaluj poprawkę do W2K dotyczącą HiS. Bez poprawki, przy dużym obciążeniu łącza system Windows 2000 potrafi się sam restartować (system HiS generuje błędne pakiety PPP, które zawieszają system). UWAGA: poprawka ta wchodzi w skład Service Pack Podłącz się przez modem do serwera sieci Microsoft (np. \\alpha.ckp.pl). 3. Wyłącz połączenie LAN. 4. Udostępnij folder <C:\Udostepniony folder> i podłącz się do udostępnianego zasobu z komputera sąsiada przez połączenie telefoniczne (np. \\ xx). 5. Włącz połączenie LAN. 4.5.d Automatyczne połączenie przy korzystaniu z Internet Explorer W opcjach internetowych programu Internet Explorer można ustawić, aby system łączył się automatycznie w momencie otrzymania żądania dostępu do zasobów Internetu. W tym celu na zakładce Połączenia należy ustawić jako domyślne wybrane połączenie i wybrać opcję Zawsze wybieraj domyślne połączenie. Rys Zawansowanie ustawienia telefonowania Następnie po wybraniu przycisku Ustawienia w sekcji Ustawienia połączenia telefonicznego, kliknąć przycisk Zawansowane. Ustalić liczbę prób wybierania w razie zajętości i czas odstępu między kolejnymi próbami. Jeżeli wymagane jest automatyczne rozłączanie, to należy zaznaczyć opcję Rozłącz przy bezczynności dłuższej niż i podać żądany, czas nie mniejszy niż 3 minuty. Jeżeli opcja Rozłącz, gdy połączenie nie będzie już potrzebne będzie wyłączona, wówczas system (na 30 sekund przed rozłączeniem) wyświetli informację o autorozłączeniu. UWAGA: ustawienia opcji internetowych powiązane są z kontami użytkowników, zatem każdy użytkownik musi zdefiniować je według własnych preferencji. Bardzo ważne jest podanie nazwy konta i hasła w ustawieniach opcji internetowych. Właściwości połączenia telefonicznego nie są dostępne dla użytkowników, jedynie dla administratorów. Użytkownik może jednak do nich wejść przez IE Opcje internetowe Połączenia Ustawienia połączenia telefonicznego Właściwości połączenia telefonicznego.

24 Str. 24 Rys Informacja o autorozłączeniu Rys Połączenie z Internetem przez IE Przy pierwszym dostępie do zasobów Internetu, system wyświetli okienko z propozycją połączenia. Jeżeli w przyszłości połączenie ma być ustanawiane automatyczne, należy zaznaczyć opcję Połącz automatycznie. 4.5.e Usługa Menadżer automatycznego połączenia dostępu zdalnego Inną metodą ustawienia automatycznego połączenia z Internetem jest wykorzystanie usługi Menadżer automatycznego połączenia dostępu zdalnego. Za zarządzanie uruchamianiem usług odpowiedzialna jest przystawka MMC Usługi, dostępna w Panelu sterowania Narzędzia administracyjne. Lista usług składa się z kolumn: Nazwa nazwa usługi, Opis opis usługi, Stan przy usługach uruchomionych widnieje Uruchomiono, Typ uruchomienia usługi mogą być uruchamiane automatycznie - przy starcie systemu, ręcznie lub mogą być wyłączone, Zaloguj jako usługi zazwyczaj uruchamiane są przez lokalne konto systemowe (LocalSystem), ale w specyficznych sytuacjach mogą być uruchamiane przez użytkowników systemu. Aby uruchomić usługę, należy kliknąć ją dwukrotnie i na zakładce Ogólne wybrać Uruchom. Jeżeli usługa ma być uruchamiana, przy stracie systemu należy wybrać w polu Typ uruchomienia opcję Automatyczny. Rys Usługa Menadżer automatycznego połączenia dostępu zdalnego

25 Str. 25 Do konfiguracji autowybierania można dostać się przez wybranie w oknie Połączenia sieciowe i telefoniczne z menu Zawansowane opcji Preferencje połączeń telefonicznych. Jeżeli system ma łączyć się bez pytania użytkownika, należy wyłączyć opcję Zawsze pytaj przed autowybieraniem numeru. Rys Konfiguracja autowybierania Zadanie 4.5.e Ustawienia autowybierania 1. Wyłącz autowybieranie w IE. 2. Ustaw autowybieranie przez załączenie usługi Menadżer automatycznego połączenia dostępu zdalnego. 3. Sprawdź, czy po odwołaniu się do usług internetowych, system sam nawiązuje połączenie z Internetem. Zadanie 4.5.f Ustawienia autowybierania c.d. 1. Sprawdź, czy po wylogowaniu połączenie jest rozłączane. 2. Załóż konto dla użytkownika jkowalski, zaloguj się na to konto i połącz się z Internetem. UWAGA: w opcjach internetowych, na zakładce Połączenia, musisz podać nazwę użytkownika i hasło dostępu do Internetu. 3. Ustaw automatyczne logowanie (Panel sterowania Użytkownicy i hasła) na użytkownika jkowalski. 4. Skopiuj skrót do połączenia z Internetem do folderu Autostart. 5. Ustaw w taki sposób, aby system sam się nie rozłączał, a po rozłączeniu nawiązywał ponownie połączenie. 6. Sprawdź czy po włączeniu komputera, system automatycznie łączy się z Internetem.

26 Str Instalacja usługi Neostrada Plus 4.6.a Instalacja modemu ADSL Telekomunikacja Polska (operator usługi Neostrada Plus) instaluje u abonenta modem ADSL. Modem ten należy połączyć z komputerem za pomocą karty sieciowej Ethernet. Dlatego też, przed przystąpieniem do instalacji, należy zainstalować kartę sieciową w systemie. Telekomunikacja Polska dostarcza w pakiecie aplikację Wanadoo, przy pomocy której można w sposób automatyczny zainstalować usługę. Jednak lepszym i bezpieczniejszym rozwiązaniem jest wykorzystanie sterowników RASPPPoE (najnowszą wersję można znaleźć pod adresem Pobrane sterowniki RASPPPoE dodajemy we właściwościach połączenia lokalnego, powiązanego z kartą sieciową, do której dołączony jest modem. W tym celu należy wybrać Zainstaluj, a w okienku Wybierz składniki sieci opcji Protokół. Wybieramy następnie opcję Z dysku i wskazujemy lokalizację naszych sterowników. Po zatwierdzeniu musimy wybrać PPP over Ethernet Protocol. Rys Właściwości połączenia sieciowego i dodanie protokołu Rys Wybór protokołu

27 Str. 27 Po zatwierdzeniu właściwości połączenia, uruchamiamy program do konfiguracji raspppoe i wybieramy przycisk "Create a Dial-up Connection for the selected Adapter". Program konfiguracyjny dodaje połączenie do Dial-up. Ikona dostępna będzie w Połączeniach sieciowych i telefonicznych. Domyślną nazwę połączenia warto zmienić na Neostrada Plus. Rys Program konfiguracyjny RASPPPoE Po wybraniu ikony połączenia, komputer zapyta się jeszcze tylko o nazwę użytkownika i hasło. Po wprowadzeniu poprawnych danych, należy wybrać Połącz. Jeżeli nie mamy jeszcze wygenerowanych danych dostępowych, jako Nazwę użytkownika należy wpisać: rejestracja@neostrada.pl, a jako Hasło: rejestracja. Następnie wchodzimy na stronę i przeprowadzamy rejestrację Rys Okno połączenia

28 Str b Instalacja modemu Sagem 800 USB Niektórym abonentom Telekomunikacja Polska udostępnia modem ADSL Sagem 800 z potem USB. W tym przypadku należy skorzystać ze sterowników dostarczanych przez producenta. Przed instalacją modemu w systemie, należy wcześniej sprawdzić czy w BIOS ie włączona jest obsługa portów USB, a w systemie poprawnie zainstalowany kontroler uniwersalnej magistrali szeregowej Przed podłączeniem modemu do komputera (kablem USB), należy zainstalować sterownik. Dopiero w trakcie instalacji system poprosi o podłączenie modemu do komputera. 1. Po uruchomieniu programu instalacyjnego, należy wybrać wersję językową. 2. Następnie pojawi się okienko informujące o instalacji sterownika 3. W kolejnym kroku należy wybrać opcję PPPoA VCMUX 0/35 4. Po wybraniu Next, podłączyć modem do komputera 5. Po instalacji modemu i zainicjowaniu połączenia, w tray'u pojawi się ikona (zielona oznacza połączenie z modemem, czerwona brak połączenia). Rys Instalacja modemu i program diagnostyczny Modem Sagem F@st 800 posiada program diagnostyczny DSLMON, który dostarcza poniższych informacji: NOT DETECTED - system operacyjny nie wykrył obecności modemu NON SYNCHRONIZED - modem nie może się zsynchronizować SYNCHRONIZING - system operacyjny wykrył podłączony modem, trwa synchronizacja OPERATIONAL - nawiązano połączenie z Internetem Transmit - Upstream (dane wysyłane do Internetu) Receive - Downstream (dane pobierane z Internetu) Line Rate - prędkość wynegocjowana przy połączeniu (w kb/s) Data Rate - rzeczywista, obecna prędkość transferu (w kb/s)

29 Str Udostępnienie połączenia telefonicznego sieci LAN 4.7.a Załączenie ICS System Windows 2000 Pro udostępnia usługę ICS (Internet Connection Sharing). Umożliwia ona połączenia sieci lokalnej z innymi sieciami, na przykład z Internetem, poprzez konwersję prywatnych adresów IP na pojedynczy adres publiczny z wykorzystaniem protokołu NAT. ICS umożliwia udostępnienie połączenia telefonicznego (modem analogowy, ISDN), a także połączenia sieciowego (karta sieciowa podłączona do modemów DSL czy radiowych). Usługa ICS powinna być wykorzystywana jedynie w sieciach domowych i małych sieciach biurowych. Usługa ICS oprócz NAT zapewnia także serwer DHCP i proxy DNS dla komputerów sieci lokalnej, dlatego też nie powinna być stosowania, gdy w sieci istnieje inny serwer DHCP. Aby załączyć ICS, wystarczy we właściwościach połączenia, na zakładce Udostępnianie zaznaczyć Włącz udostępnianie połączenia internetowego dla tego urządzenia i wybrać nazwę lokalnego połączenia, któremu system ma udostępnić Internet (w przypadku kilku kart sieciowych). Można także załączyć opcję Włącz wybieranie numerów na żądanie. Dzięki niej system sam nawiąże połączenie z Internetem, jeżeli przyjdzie żądanie dostępu do danych z Internetu. Udostępnienie połączenia działa tylko wówczas, gdy zalogowany jest jakiś użytkownik, po wylogowaniu połączenie jest rozłączane. Można jednak do rejestru dodać wartość ciągu [HKLM\Software\Microsoft\WindowsNT\CurrentVersion\Winlogon\KeepRasConnections] równą 1, wówczas po wylogowaniu połączenie nie zostanie zerwane. Istnieje możliwość połączenia się z Internetem bez lokalnego zalogowania. Wystarczy w oknie logowania załączyć opcję Zaloguj używając połączenia telefonicznego i podać jako nazwę użytkownika i hasło dane dostępu do Internetu. Rys Udostępnianie połączenia internetowego
