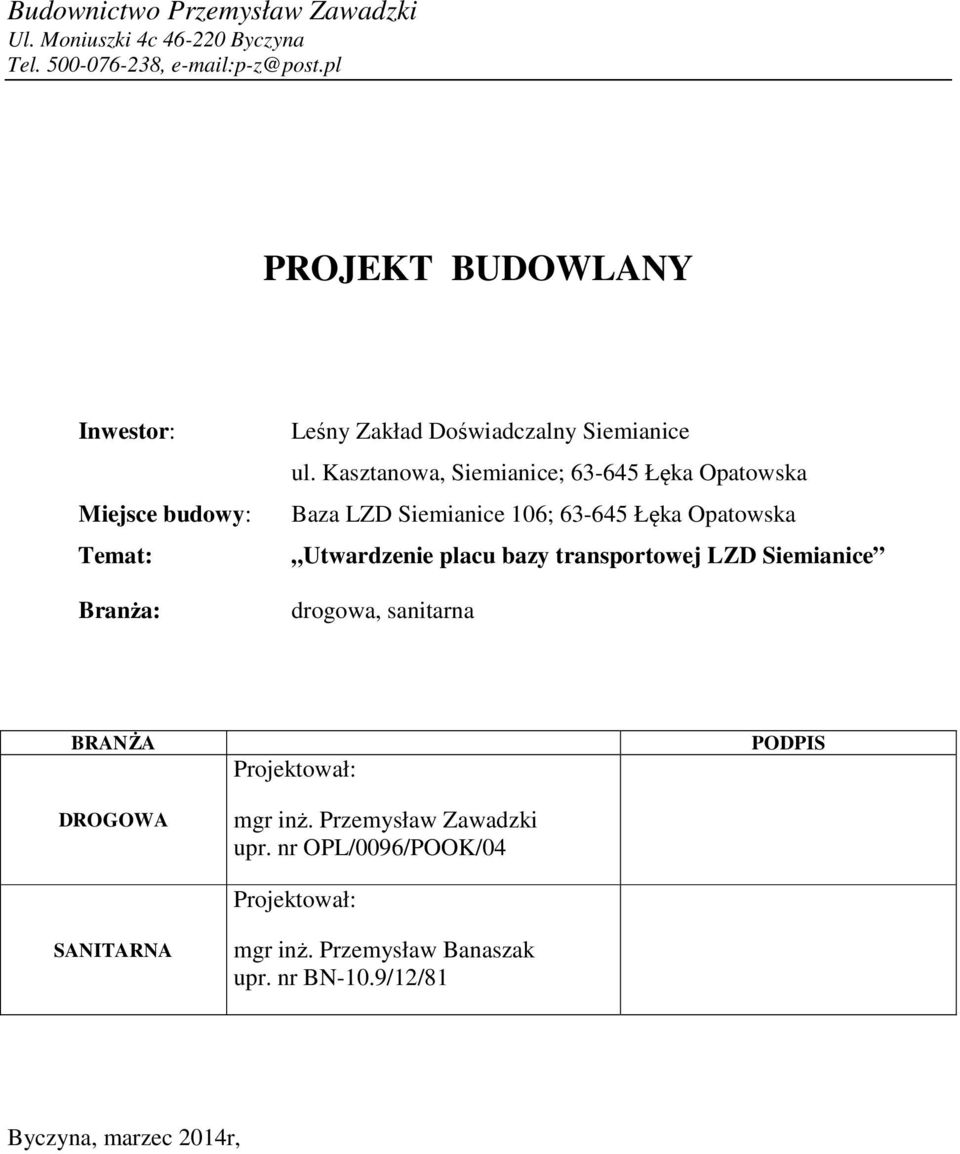

1 Budownictwo Przemysław Zawadzki Ul. Moniuszki 4c Byczyna Tel , PROJEKT BUDOWLANY Inwestor: Miejsce budowy: Temat: Branża: Leśny Zakład Doświadczalny Siemianice ul. Kasztanowa, Siemianice; Łęka Opatowska Baza LZD Siemianice 106; Łęka Opatowska Utwardzenie placu bazy transportowej LZD Siemianice drogowa, sanitarna BRANŻA DROGOWA SANITARNA Projektował: mgr inż. Przemysław Zawadzki upr. nr OPL/0096/POOK/04 Projektował: mgr inż. Przemysław Banaszak upr. nr BN-10.9/12/81 PODPIS Byczyna, marzec 2014r,

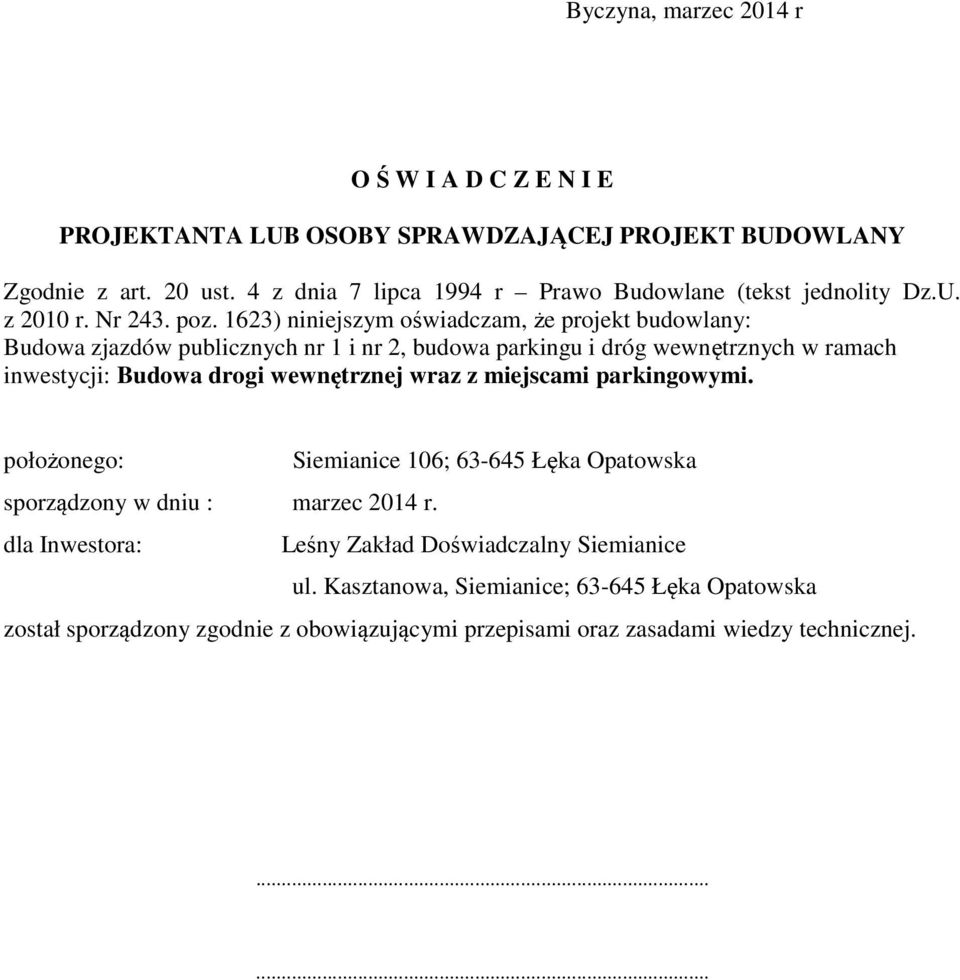

2 Byczyna, marzec 2014 r O Ś W I A D C Z E N I E PROJEKTANTA LUB OSOBY SPRAWDZAJĄCEJ PROJEKT BUDOWLANY Zgodnie z art. 20 ust. 4 z dnia 7 lipca 1994 r Prawo Budowlane (tekst jednolity Dz.U. z 2010 r. Nr 243. poz. 1623) niniejszym oświadczam, że projekt budowlany: Budowa zjazdów publicznych nr 1 i nr 2, budowa parkingu i dróg wewnętrznych w ramach inwestycji: Budowa drogi wewnętrznej wraz z miejscami parkingowymi. położonego: Siemianice 106; Łęka Opatowska sporządzony w dniu : marzec 2014 r. dla Inwestora: Leśny Zakład Doświadczalny Siemianice ul. Kasztanowa, Siemianice; Łęka Opatowska został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej

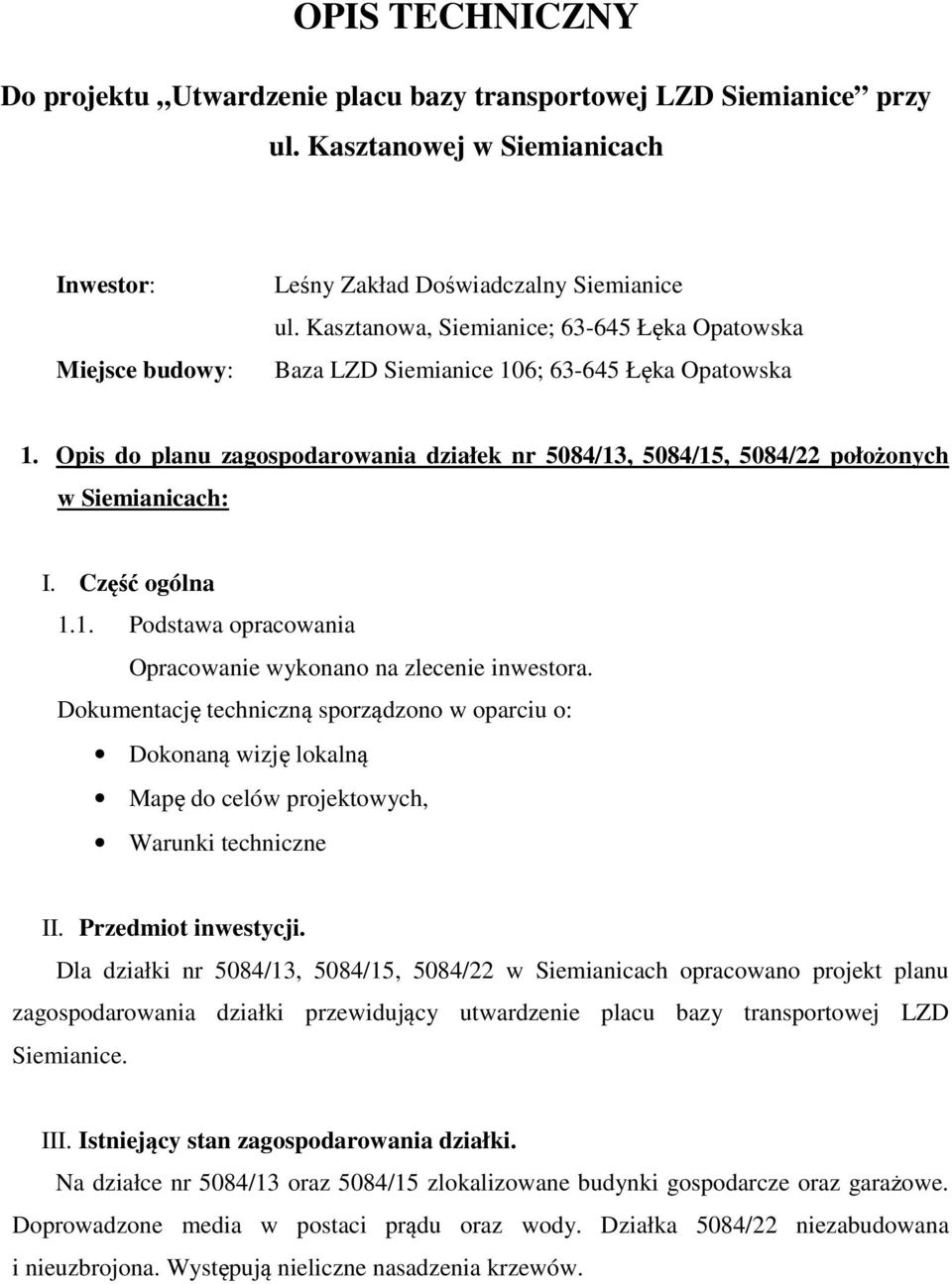

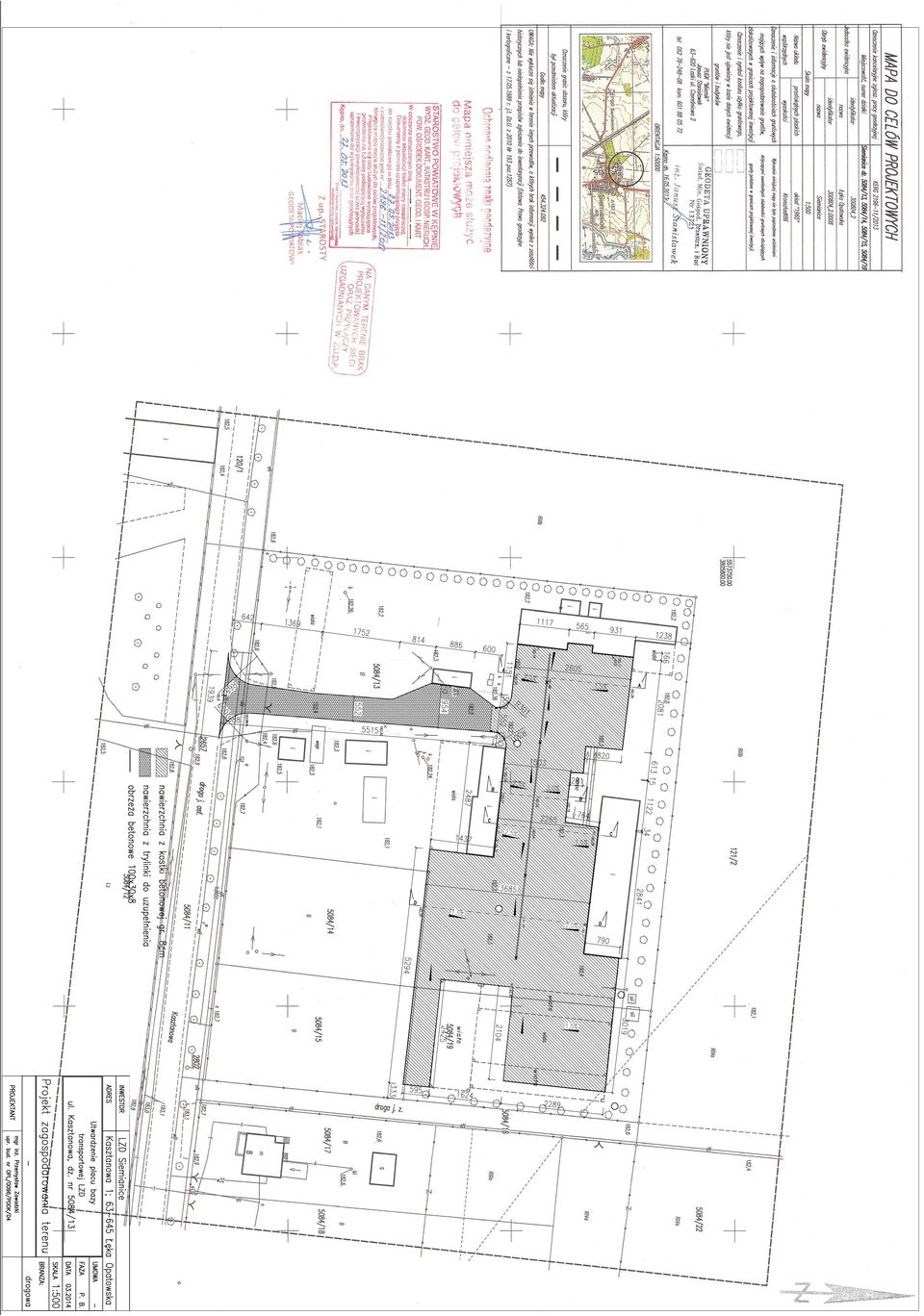

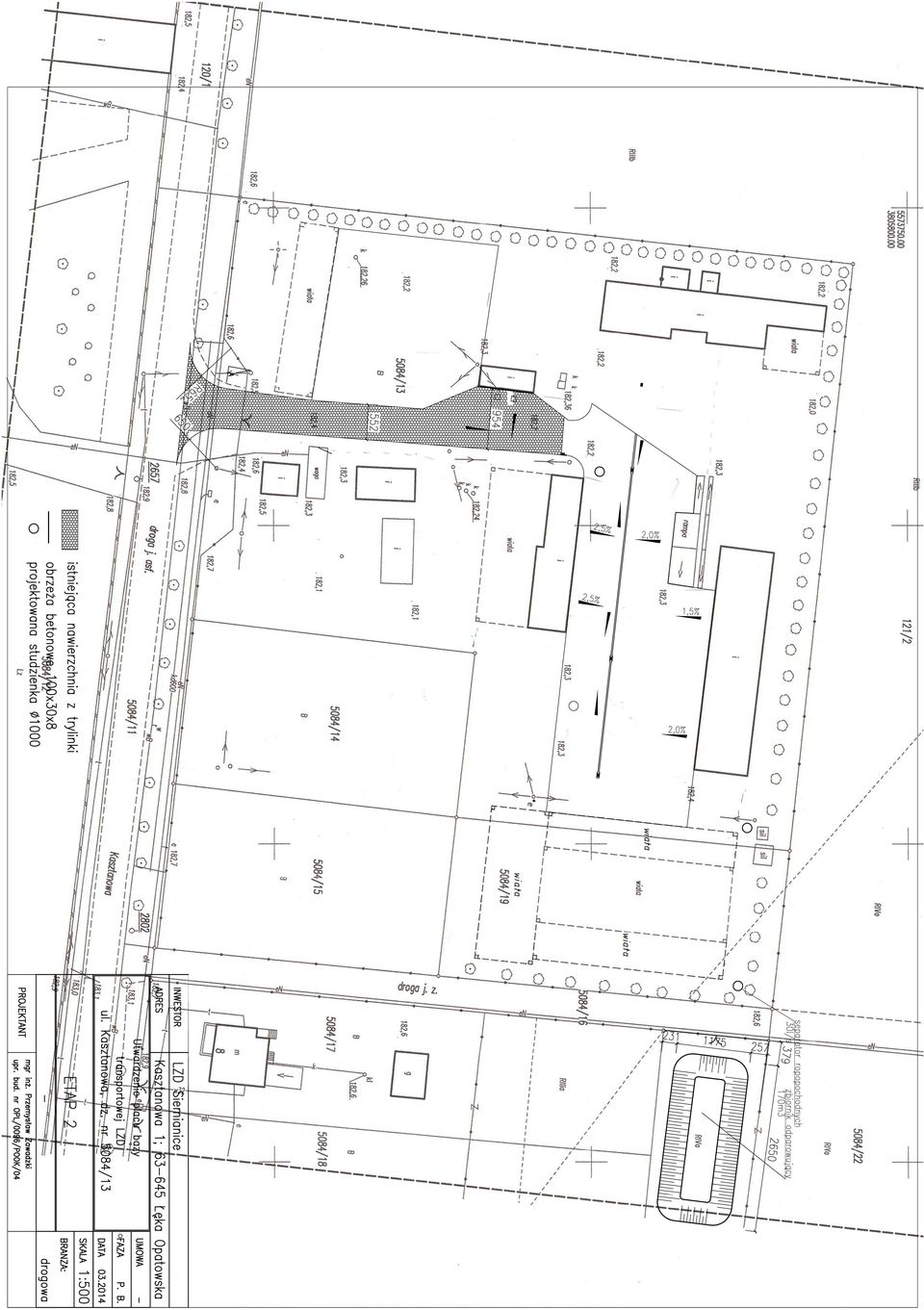

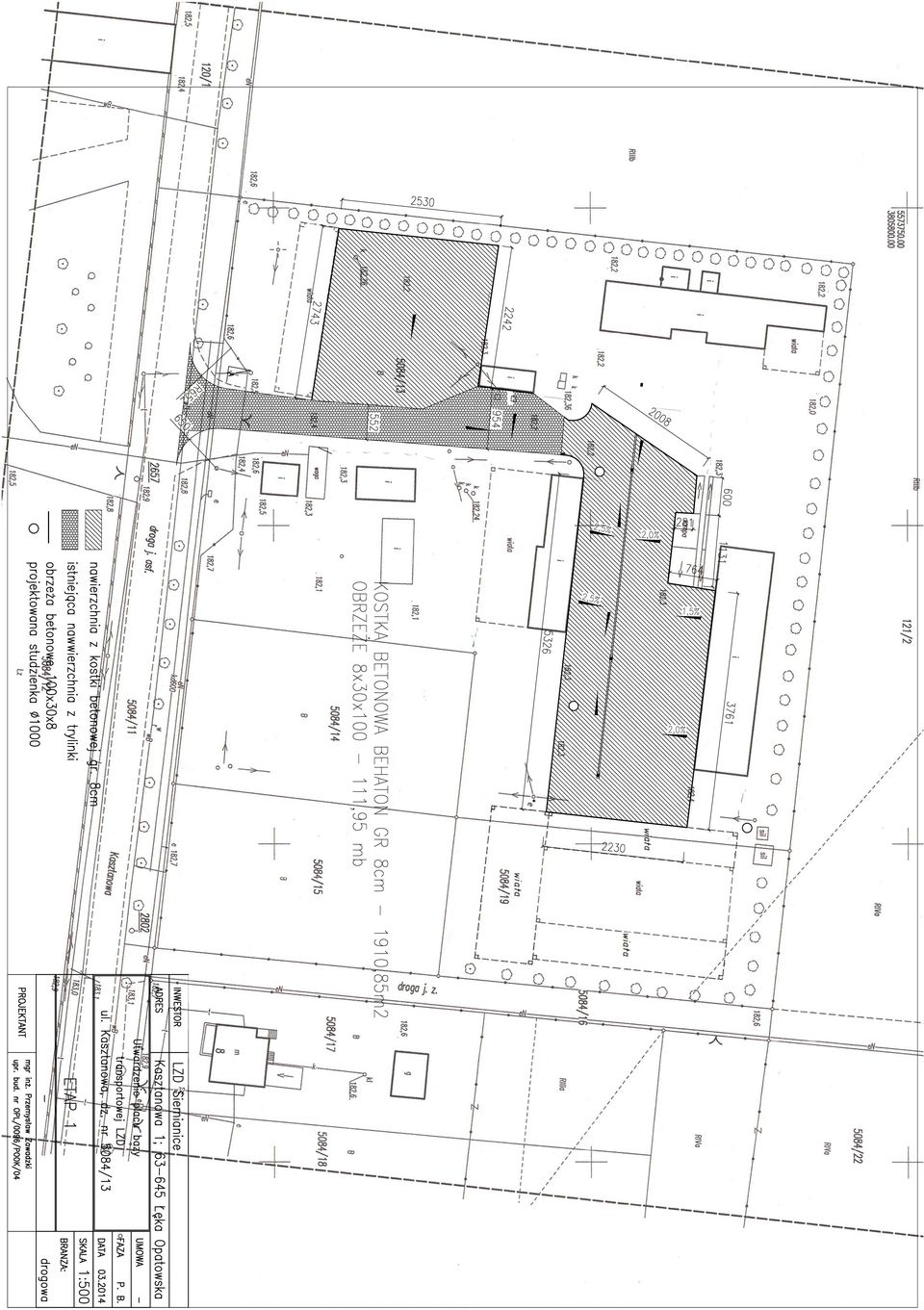

3 OPIS TECHNICZNY Do projektu Utwardzenie placu bazy transportowej LZD Siemianice przy ul. Kasztanowej w Siemianicach Inwestor: Miejsce budowy: Leśny Zakład Doświadczalny Siemianice ul. Kasztanowa, Siemianice; Łęka Opatowska Baza LZD Siemianice 106; Łęka Opatowska 1. Opis do planu zagospodarowania działek nr 5084/13, 5084/15, 5084/22 położonych w Siemianicach: I. Część ogólna 1.1. Podstawa opracowania Opracowanie wykonano na zlecenie inwestora. Dokumentację techniczną sporządzono w oparciu o: Dokonaną wizję lokalną Mapę do celów projektowych, Warunki techniczne II. Przedmiot inwestycji. Dla działki nr 5084/13, 5084/15, 5084/22 w Siemianicach opracowano projekt planu zagospodarowania działki przewidujący utwardzenie placu bazy transportowej LZD Siemianice. III. Istniejący stan zagospodarowania działki. Na działce nr 5084/13 oraz 5084/15 zlokalizowane budynki gospodarcze oraz garażowe. Doprowadzone media w postaci prądu oraz wody. Działka 5084/22 niezabudowana i nieuzbrojona. Występują nieliczne nasadzenia krzewów.

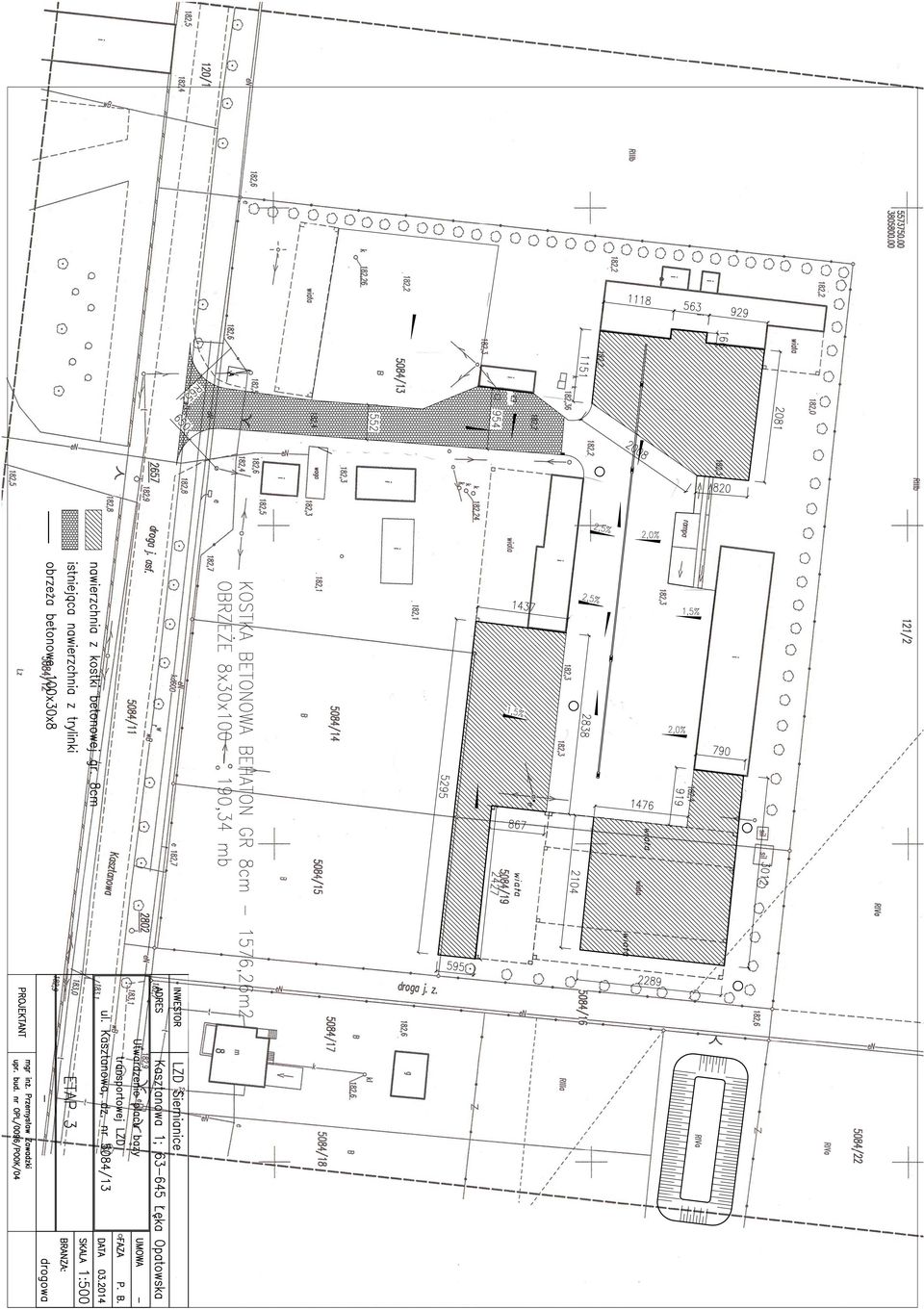

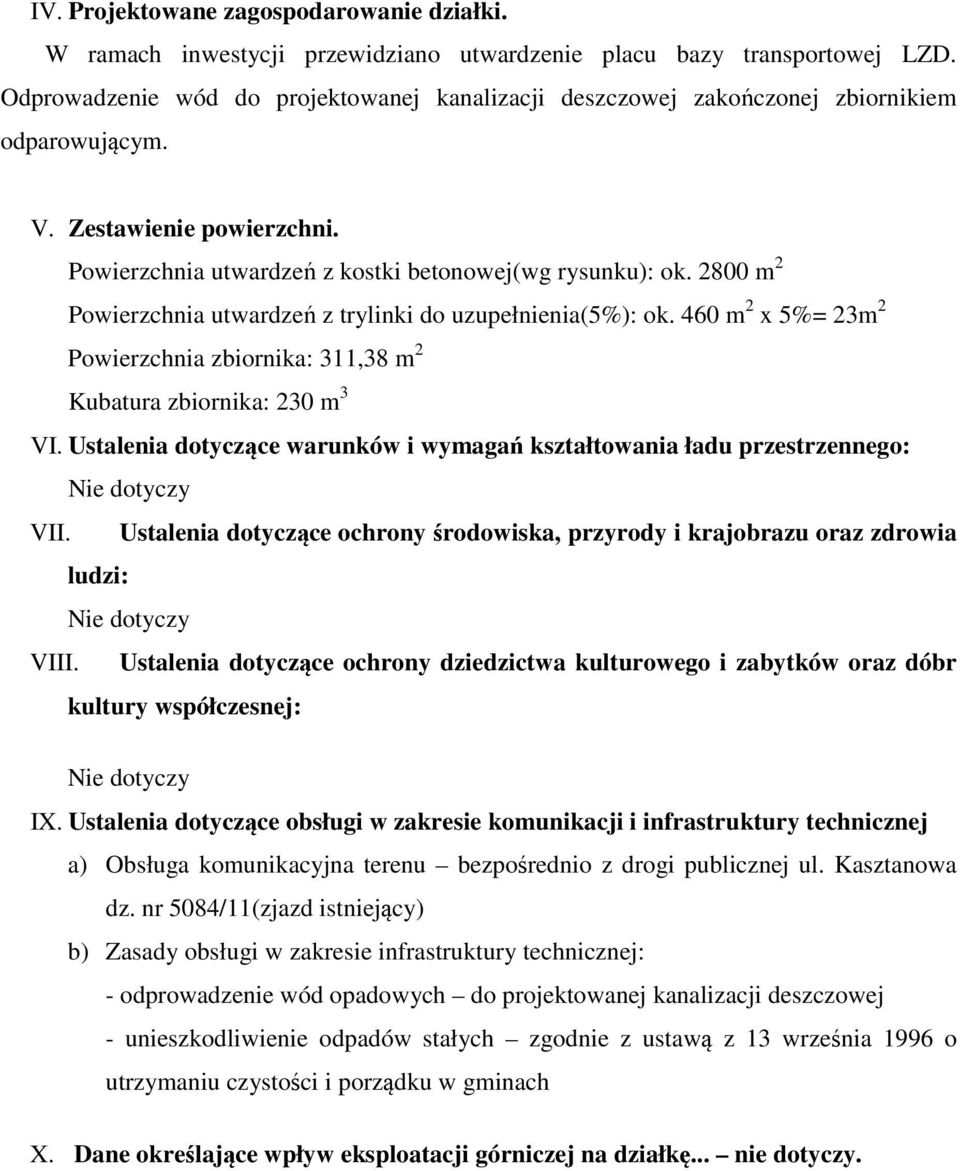

4 IV. Projektowane zagospodarowanie działki. W ramach inwestycji przewidziano utwardzenie placu bazy transportowej LZD. Odprowadzenie wód do projektowanej kanalizacji deszczowej zakończonej zbiornikiem odparowującym. V. Zestawienie powierzchni. Powierzchnia utwardzeń z kostki betonowej(wg rysunku): ok m 2 Powierzchnia utwardzeń z trylinki do uzupełnienia(5%): ok. 460 m 2 x 5%= 23m 2 Powierzchnia zbiornika: 311,38 m 2 Kubatura zbiornika: 230 m 3 VI. Ustalenia dotyczące warunków i wymagań kształtowania ładu przestrzennego: Nie dotyczy VII. Ustalenia dotyczące ochrony środowiska, przyrody i krajobrazu oraz zdrowia ludzi: Nie dotyczy VIII. Ustalenia dotyczące ochrony dziedzictwa kulturowego i zabytków oraz dóbr kultury współczesnej: Nie dotyczy IX. Ustalenia dotyczące obsługi w zakresie komunikacji i infrastruktury technicznej a) Obsługa komunikacyjna terenu bezpośrednio z drogi publicznej ul. Kasztanowa dz. nr 5084/11(zjazd istniejący) b) Zasady obsługi w zakresie infrastruktury technicznej: - odprowadzenie wód opadowych do projektowanej kanalizacji deszczowej - unieszkodliwienie odpadów stałych zgodnie z ustawą z 13 września 1996 o utrzymaniu czystości i porządku w gminach X. Dane określające wpływ eksploatacji górniczej na działkę... nie dotyczy.

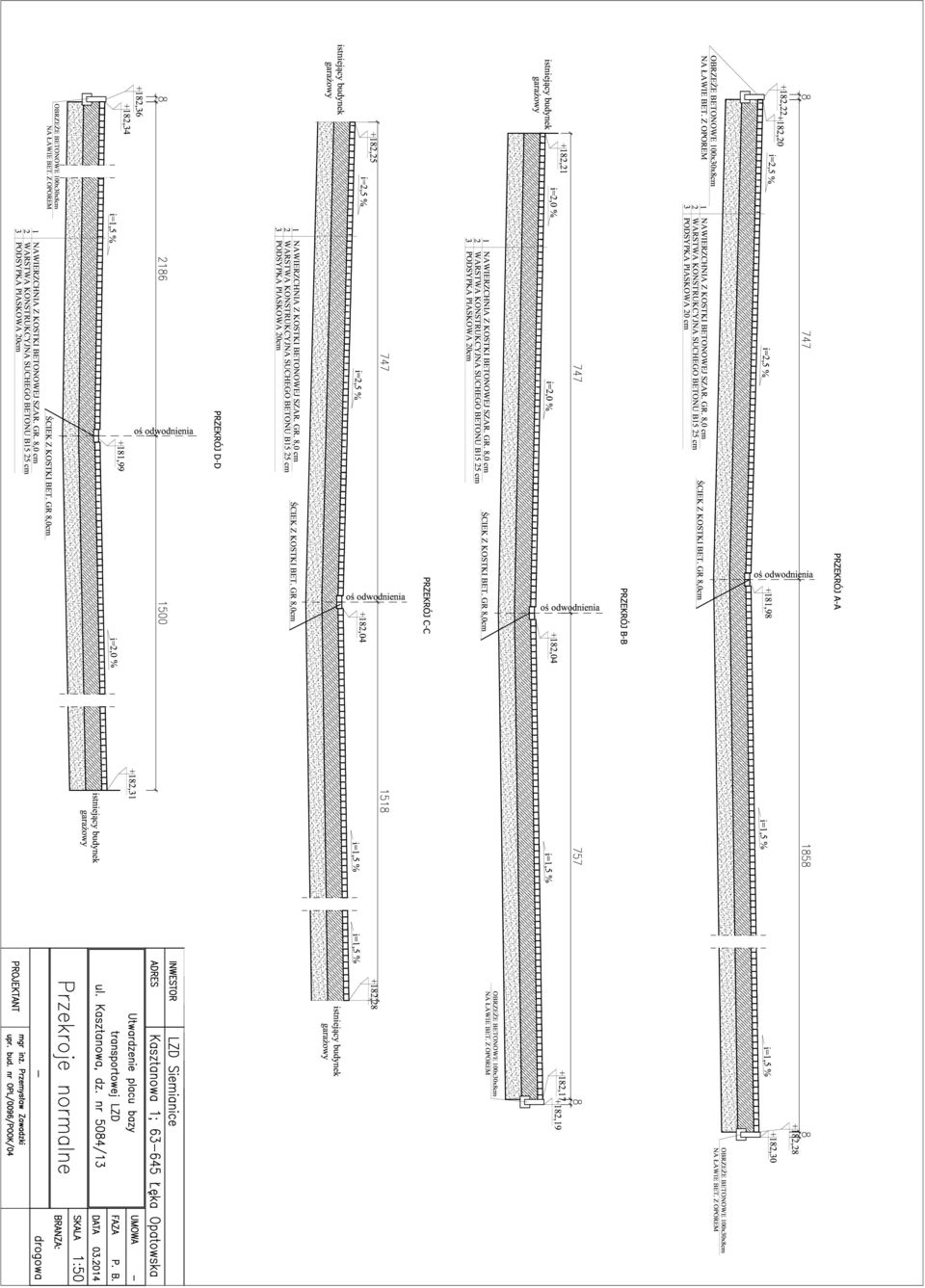

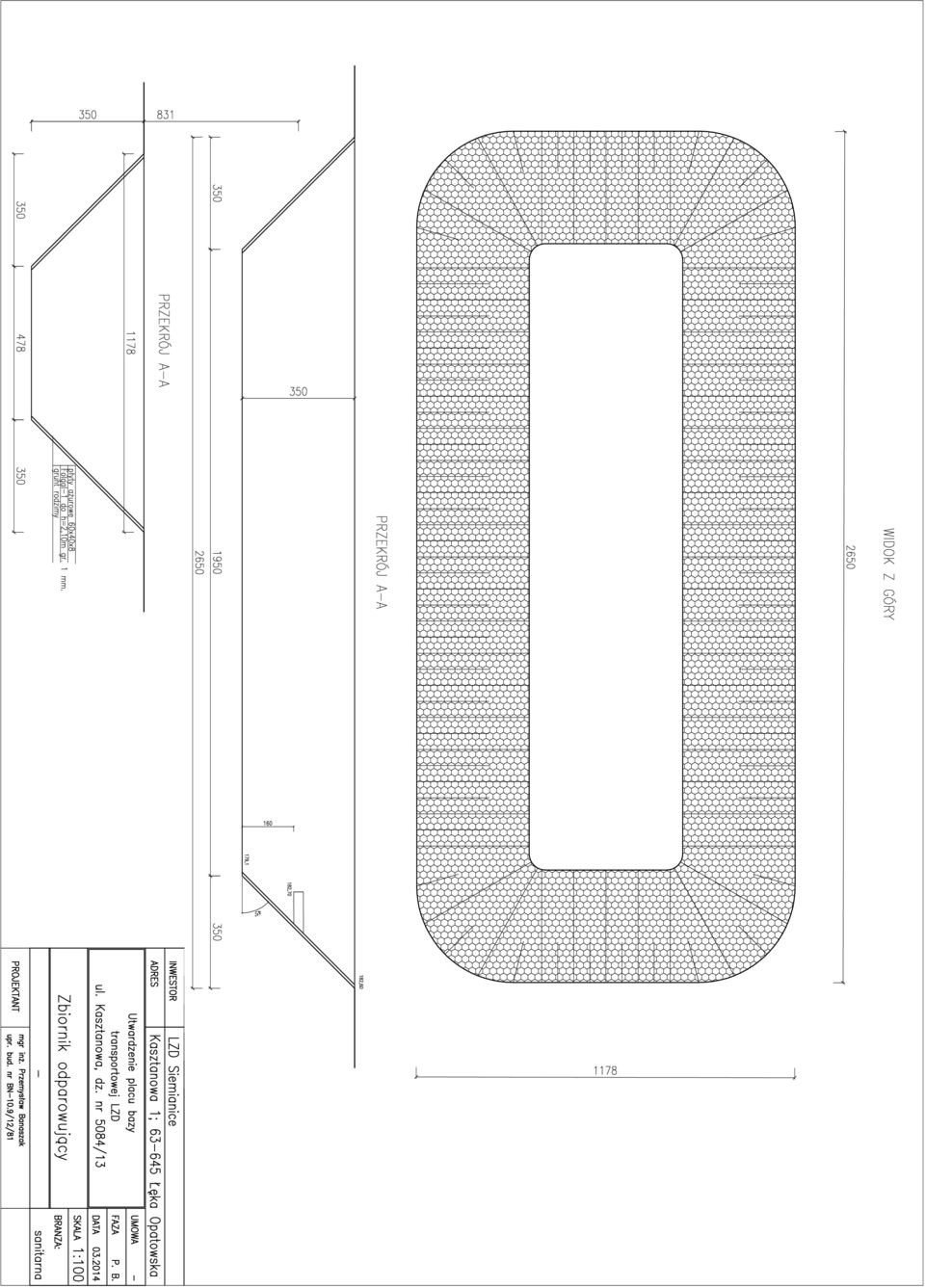

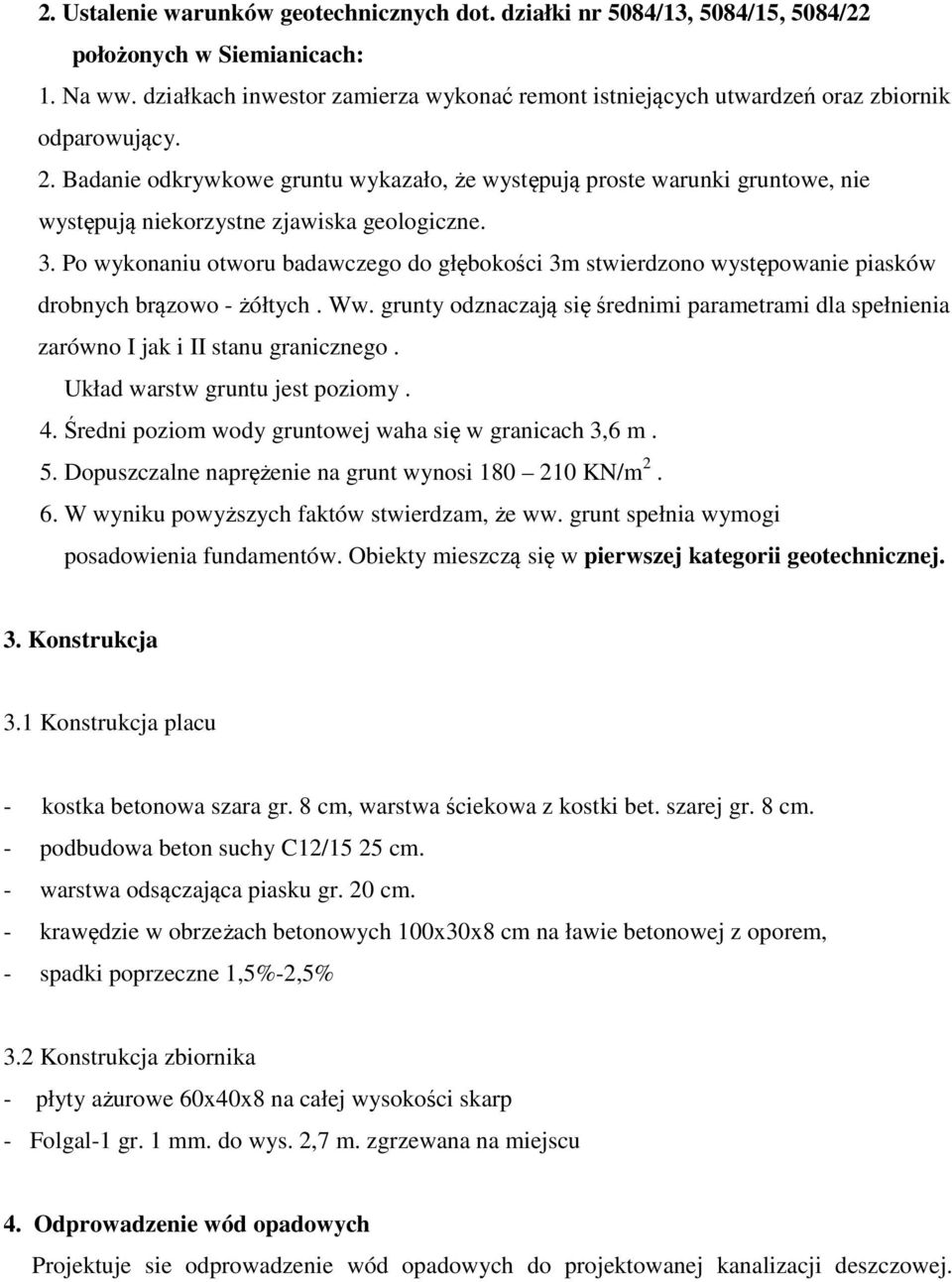

5 2. Ustalenie warunków geotechnicznych dot. działki nr 5084/13, 5084/15, 5084/22 położonych w Siemianicach: 1. Na ww. działkach inwestor zamierza wykonać remont istniejących utwardzeń oraz zbiornik odparowujący. 2. Badanie odkrywkowe gruntu wykazało, że występują proste warunki gruntowe, nie występują niekorzystne zjawiska geologiczne. 3. Po wykonaniu otworu badawczego do głębokości 3m stwierdzono występowanie piasków drobnych brązowo - żółtych. Ww. grunty odznaczają się średnimi parametrami dla spełnienia zarówno I jak i II stanu granicznego. Układ warstw gruntu jest poziomy. 4. Średni poziom wody gruntowej waha się w granicach 3,6 m. 5. Dopuszczalne naprężenie na grunt wynosi KN/m W wyniku powyższych faktów stwierdzam, że ww. grunt spełnia wymogi posadowienia fundamentów. Obiekty mieszczą się w pierwszej kategorii geotechnicznej. 3. Konstrukcja 3.1 Konstrukcja placu - kostka betonowa szara gr. 8 cm, warstwa ściekowa z kostki bet. szarej gr. 8 cm. - podbudowa beton suchy C12/15 25 cm. - warstwa odsączająca piasku gr. 20 cm. - krawędzie w obrzeżach betonowych 100x30x8 cm na ławie betonowej z oporem, - spadki poprzeczne 1,5%-2,5% 3.2 Konstrukcja zbiornika - płyty ażurowe 60x40x8 na całej wysokości skarp - Folgal-1 gr. 1 mm. do wys. 2,7 m. zgrzewana na miejscu 4. Odprowadzenie wód opadowych Projektuje sie odprowadzenie wód opadowych do projektowanej kanalizacji deszczowej.

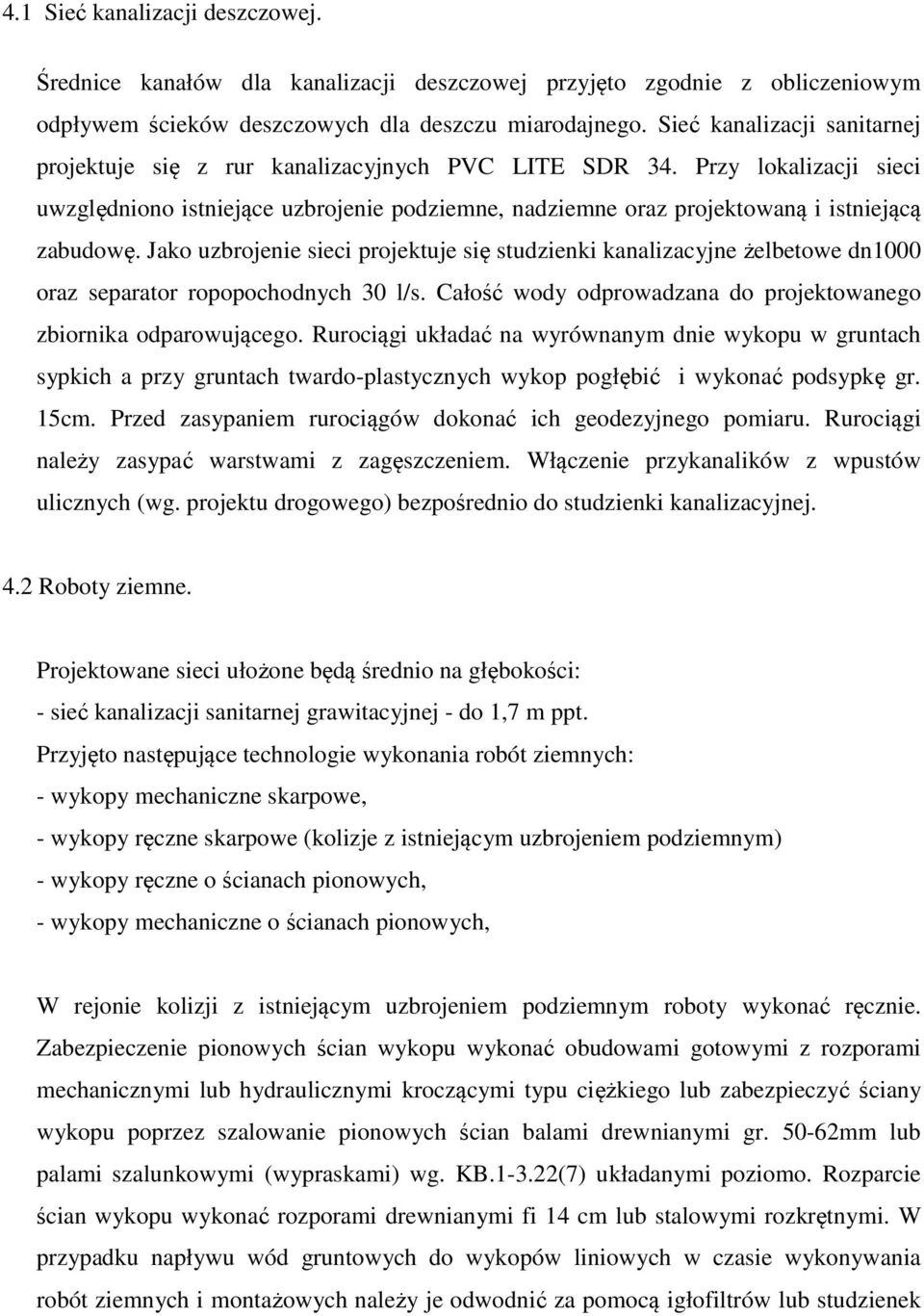

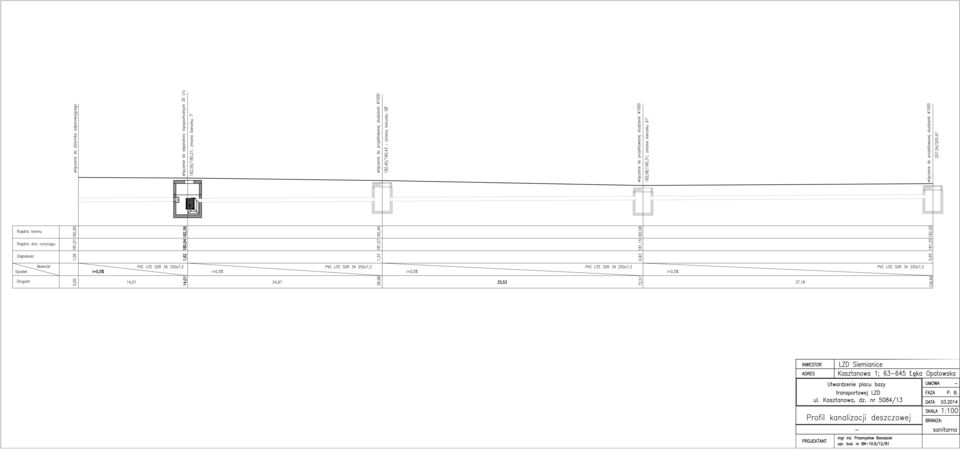

6 4.1 Sieć kanalizacji deszczowej. Średnice kanałów dla kanalizacji deszczowej przyjęto zgodnie z obliczeniowym odpływem ścieków deszczowych dla deszczu miarodajnego. Sieć kanalizacji sanitarnej projektuje się z rur kanalizacyjnych PVC LITE SDR 34. Przy lokalizacji sieci uwzględniono istniejące uzbrojenie podziemne, nadziemne oraz projektowaną i istniejącą zabudowę. Jako uzbrojenie sieci projektuje się studzienki kanalizacyjne żelbetowe dn1000 oraz separator ropopochodnych 30 l/s. Całość wody odprowadzana do projektowanego zbiornika odparowującego. Rurociągi układać na wyrównanym dnie wykopu w gruntach sypkich a przy gruntach twardo-plastycznych wykop pogłębić i wykonać podsypkę gr. 15cm. Przed zasypaniem rurociągów dokonać ich geodezyjnego pomiaru. Rurociągi należy zasypać warstwami z zagęszczeniem. Włączenie przykanalików z wpustów ulicznych (wg. projektu drogowego) bezpośrednio do studzienki kanalizacyjnej. 4.2 Roboty ziemne. Projektowane sieci ułożone będą średnio na głębokości: - sieć kanalizacji sanitarnej grawitacyjnej - do 1,7 m ppt. Przyjęto następujące technologie wykonania robót ziemnych: - wykopy mechaniczne skarpowe, - wykopy ręczne skarpowe (kolizje z istniejącym uzbrojeniem podziemnym) - wykopy ręczne o ścianach pionowych, - wykopy mechaniczne o ścianach pionowych, W rejonie kolizji z istniejącym uzbrojeniem podziemnym roboty wykonać ręcznie. Zabezpieczenie pionowych ścian wykopu wykonać obudowami gotowymi z rozporami mechanicznymi lub hydraulicznymi kroczącymi typu ciężkiego lub zabezpieczyć ściany wykopu poprzez szalowanie pionowych ścian balami drewnianymi gr mm lub palami szalunkowymi (wypraskami) wg. KB (7) układanymi poziomo. Rozparcie ścian wykopu wykonać rozporami drewnianymi fi 14 cm lub stalowymi rozkrętnymi. W przypadku napływu wód gruntowych do wykopów liniowych w czasie wykonywania robót ziemnych i montażowych należy je odwodnić za pomocą igłofiltrów lub studzienek

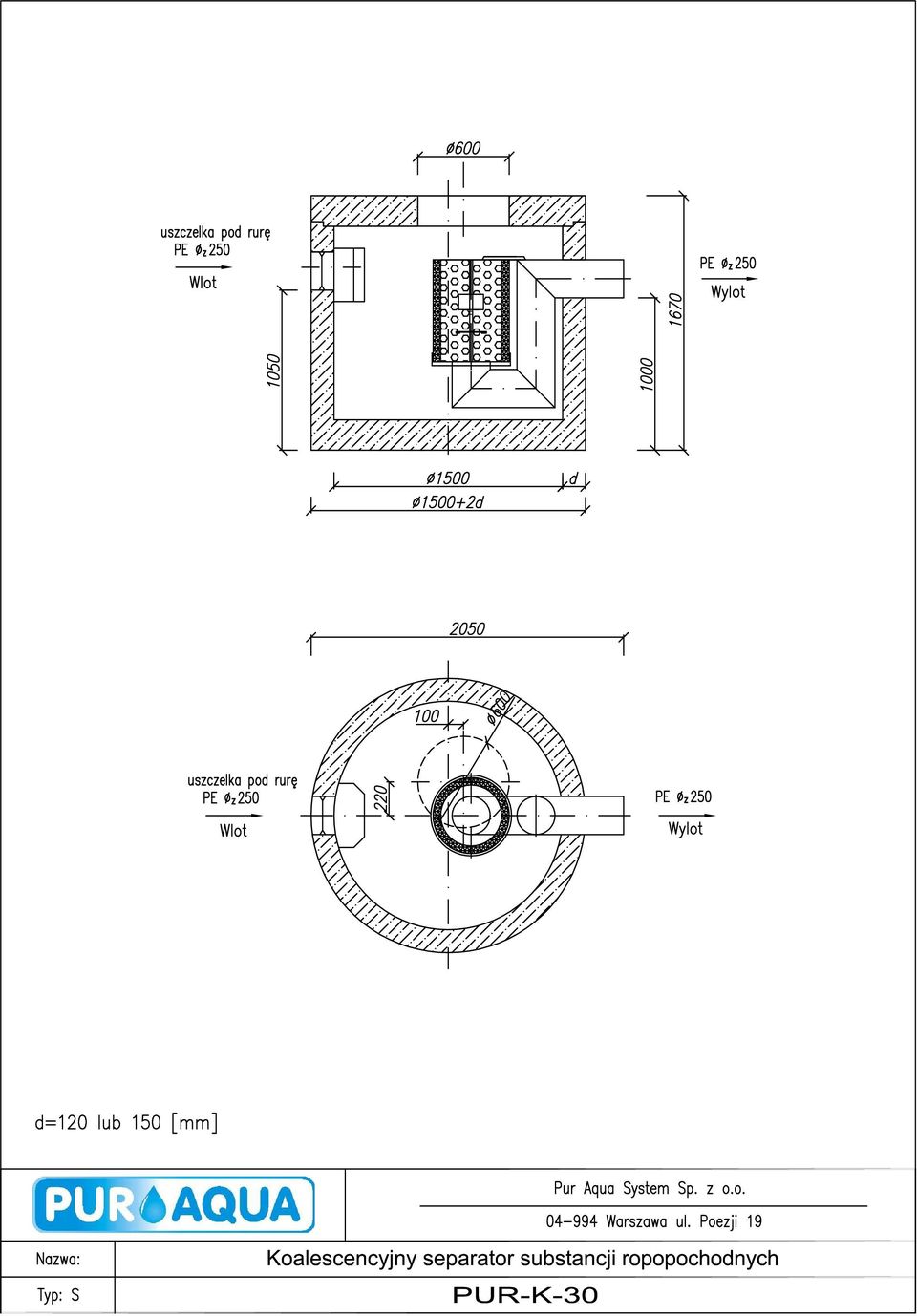

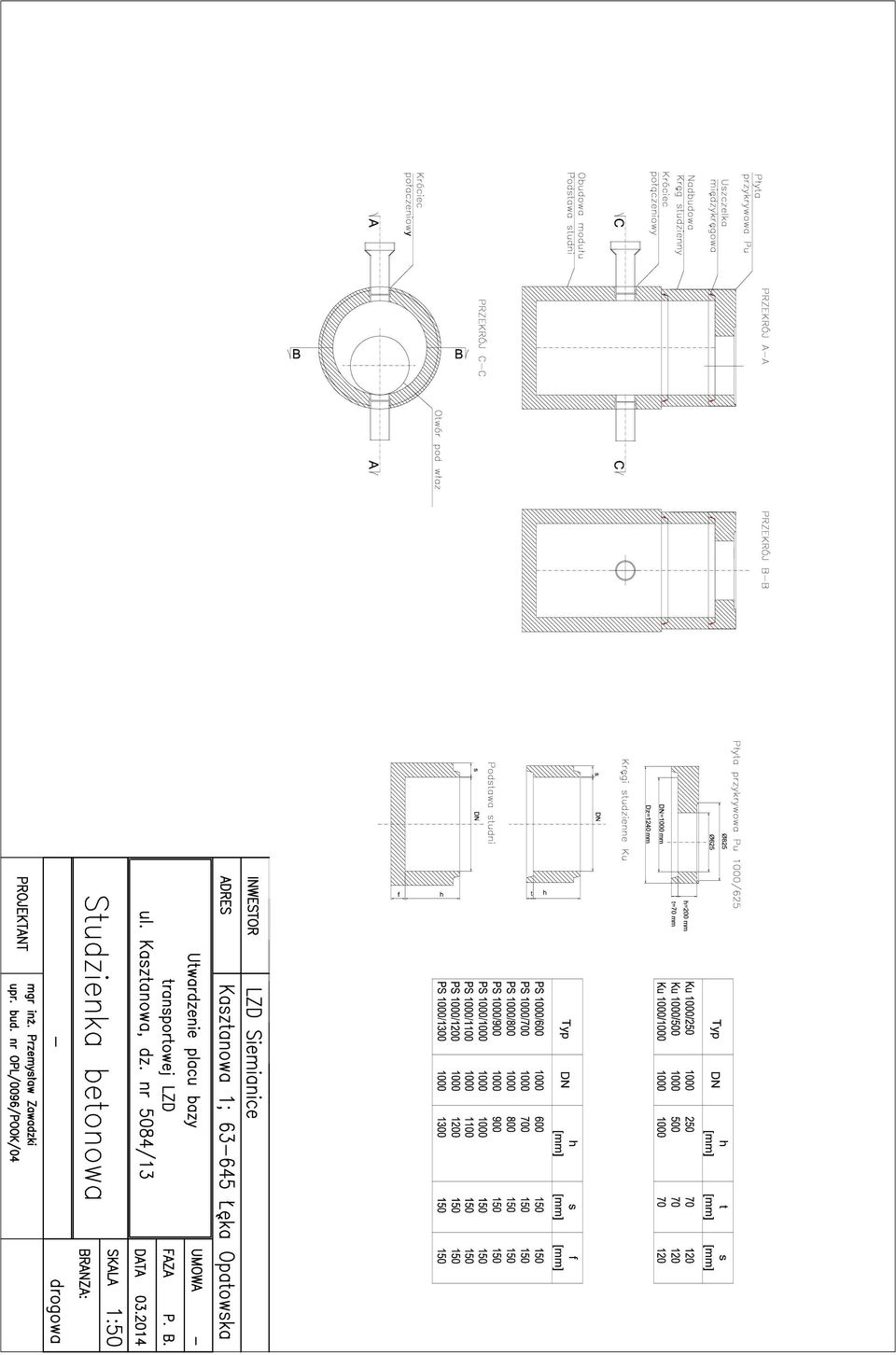

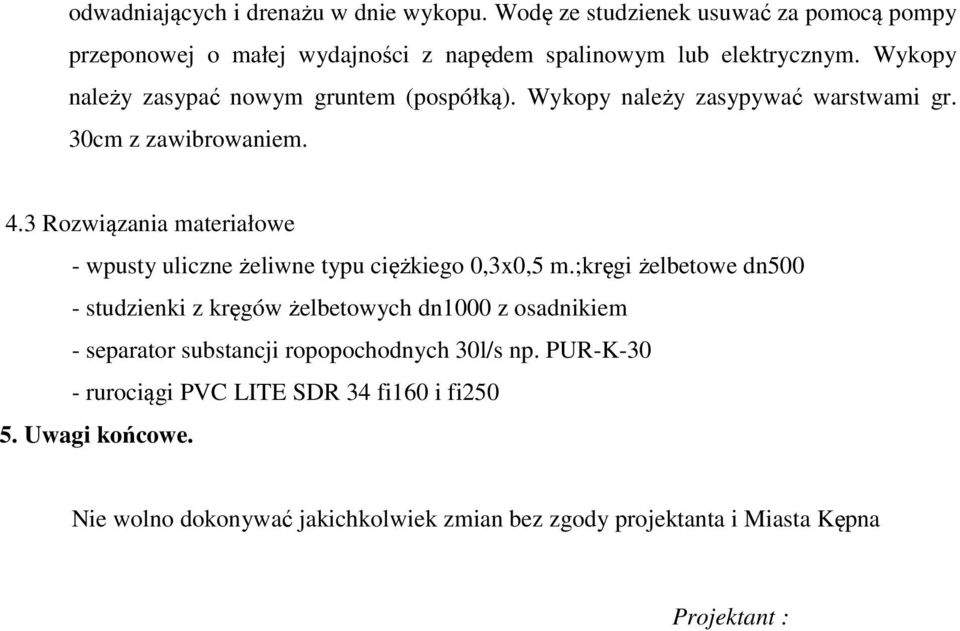

7 odwadniających i drenażu w dnie wykopu. Wodę ze studzienek usuwać za pomocą pompy przeponowej o małej wydajności z napędem spalinowym lub elektrycznym. Wykopy należy zasypać nowym gruntem (pospółką). Wykopy należy zasypywać warstwami gr. 30cm z zawibrowaniem. 4.3 Rozwiązania materiałowe - wpusty uliczne żeliwne typu ciężkiego 0,3x0,5 m.;kręgi żelbetowe dn500 - studzienki z kręgów żelbetowych dn1000 z osadnikiem - separator substancji ropopochodnych 30l/s np. PUR-K-30 - rurociągi PVC LITE SDR 34 fi160 i fi Uwagi końcowe. Nie wolno dokonywać jakichkolwiek zmian bez zgody projektanta i Miasta Kępna Projektant :

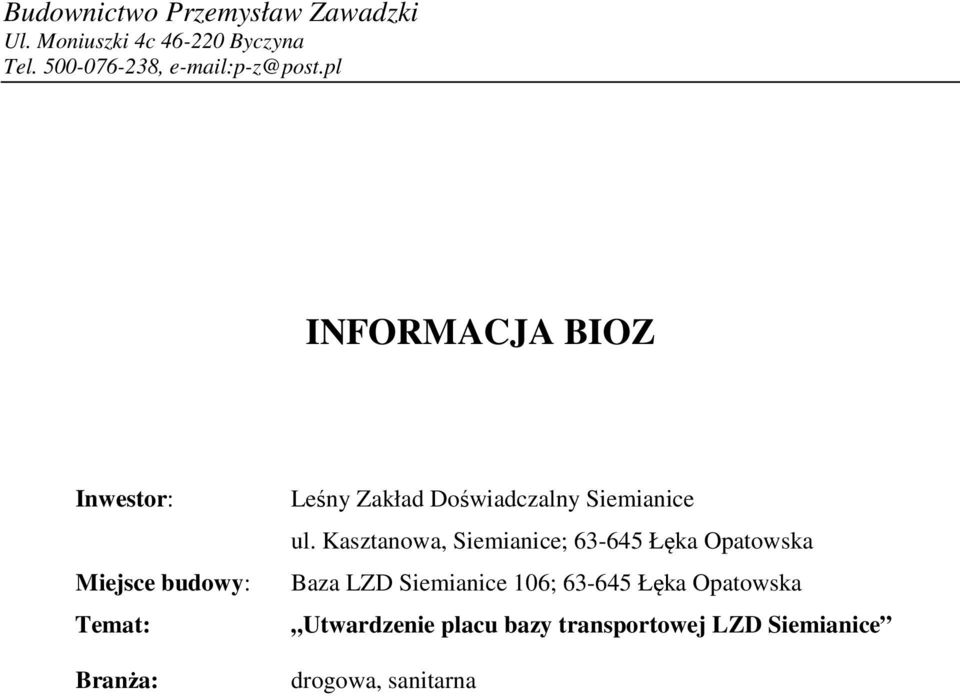

8 Budownictwo Przemysław Zawadzki Ul. Moniuszki 4c Byczyna Tel , INFORMACJA BIOZ Inwestor: Miejsce budowy: Temat: Branża: Leśny Zakład Doświadczalny Siemianice ul. Kasztanowa, Siemianice; Łęka Opatowska Baza LZD Siemianice 106; Łęka Opatowska Utwardzenie placu bazy transportowej LZD Siemianice drogowa, sanitarna

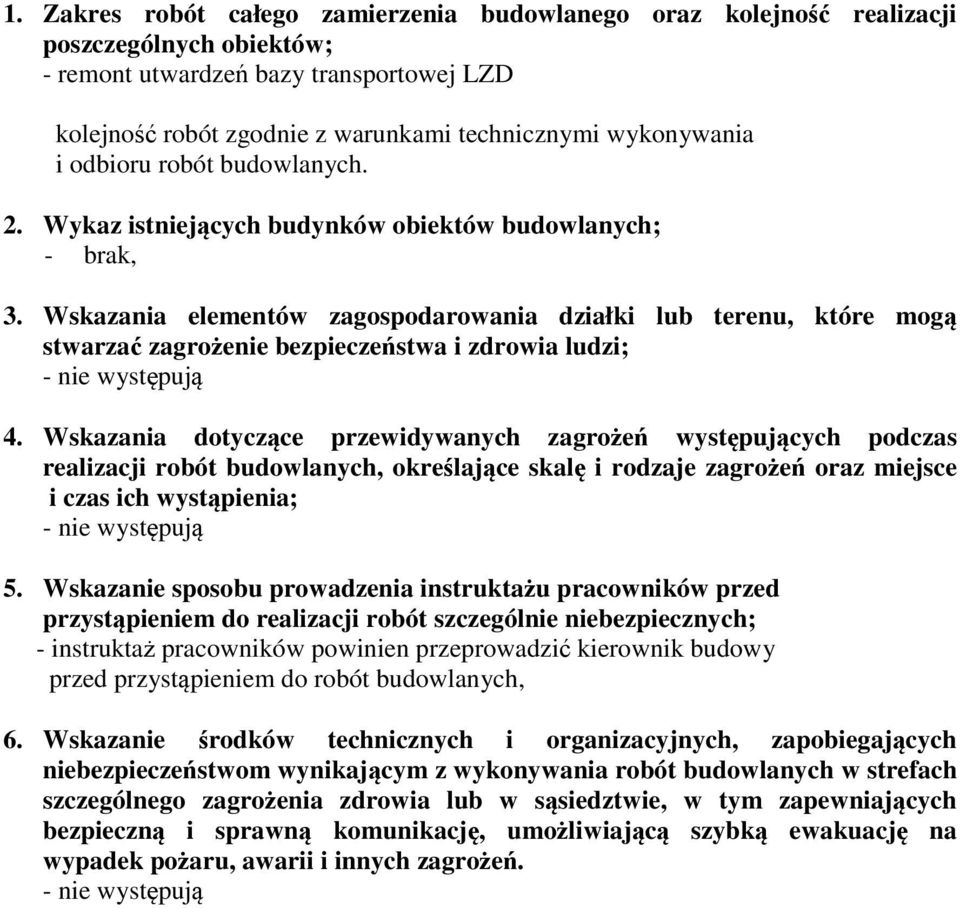

9 1. Zakres robót całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów; - remont utwardzeń bazy transportowej LZD kolejność robót zgodnie z warunkami technicznymi wykonywania i odbioru robót budowlanych. 2. Wykaz istniejących budynków obiektów budowlanych; - brak, 3. Wskazania elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi; - nie występują 4. Wskazania dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia; - nie występują 5. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych; - instruktaż pracowników powinien przeprowadzić kierownik budowy przed przystąpieniem do robót budowlanych, 6. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. - nie występują

10

11

12

13

14

15

16

17

18

19
