1 OPIS TECHNICZNY KANALIZACJA DESZCZOWA A. CZĘŚĆ OPISOWA: 1. Podstawa opracowania str Przedmiot i zakres opracowania str Charakterystyka stanu istniejącego str Opis rozwiązań projektowych str Odwodnienie str Zestawienie długości poszczególnych odcinków kanalizacji str Zestawienie wpustów str Obliczenia zlewni i dobór separatora str Obliczenie ilości spływu wód opadowych str Obliczenia dla doboru separatora str Roboty ziemne i prace montażowe str Kolizje z uzbrojeniem podziemnym i nadziemnym str Wymagania BHP str. 5-6 B. CZĘŚĆ RYSUNKOWA. Rys. nr 1. Projekt zagospodarowania terenu. Skala 1:500 Rys. nr 2. Profil podłużny kanalizacji deszczowej. Skala 1:100/500 Rys. nr 3. Profile podłużne podłączeń wpustów ulicznych. Skala 1:100/100 Rys. nr 4. Studnia kanalizacyjna Ø1200 z osadnikiem. Skala 1:20 Rys. nr 5. Wpust uliczny z osadnikiem Ø500 Skala 1:20 Rys. nr 6. Szczegół wylotu kanalizacji do rzeki Rys. nr 7. Separator ACO 1

2 1. Podstawa opracowania. 1. Umowa o prace projektowe zawarta w Wypis i wyrys z rejestru gruntów. 3. Wytyczne Zamawiającego. 4. Mapa do celów projektowych. 5. Wizja w terenie i pomiary uzupełniające. 6. Normy i przepisy obowiązujące w budownictwie. 2. Przedmiot i zakres opracowania. Przedmiotem opracowania jest projekt techniczny: - budowy odwodnienia powierzchniowego w postaci wpustów ulicznych z osadnikami, podłączonych przez przykanaliki do projektowanej kanalizacji deszczowej, - budowy kanalizacji deszczowej składającej się ze studni rewizyjnych betonowych o średnicy wewnętrznej 1200mm połączonych za pomocą rur PVC-U o średnicy Ø315, - wykonania separatora lamelowego (ze zintegrowanym osadnikiem) na końcu projektowanej kanalizacji, - wykonania kanału Ø400 PVC-U kanalizacji deszczowej w miejscu istniejącego kanału Ø600 w celu odprowadzenia ścieków opadowych z projektowanego separatora do istniejącego rowu odwadniającego. Dokumentacja obejmuje: - Projekt branży sanitarnej. - Przedmiary robót i kosztorysy inwestorskie. - Specyfikacja Techniczna Wykonania i Odbioru Robót. 2

3 3. Charakterystyka stanu istniejącego. Na odcinku projektowanej kanalizacji deszczowej ul. Południowa posiada nawierzchnię asfaltobetonową, którą zakwalifikowano do odbudowy. Na odcinku tym wody opadowe z jezdni nie były do tej pory odpowiednio zagospodarowane. 4. Opis rozwiązań projektowych Odwodnienie. Dla prawidłowego odprowadzenia wód opadowych zostały zaprojektowane odpowiednie spadki podłużne i poprzeczne projektowanej nawierzchni w ul. Południowej. Wody opadowe z jezdni będą odprowadzone do kratek ulicznych żeliwnych, zlokalizowanych na skraju jezdni. Wpusty uliczne wyposażone będą w studzienki o średnicy Ø500 mm z osadnikami, skąd przykanalikami z tworzywa sztucznego o średnicy Ø200 mm, będą odprowadzone do studni rewizyjnych. Projektowana sieć kanalizacji deszczowej będzie składać się z sześciu betonowych studni rewizyjnych Ø1200mm z osadnikami. Studzienki połączone będą kanałem wykonanym z rur PVC-U o średnicy Ø315 mm. Kanały prowadzone będą z odpowiednim spadkiem wg rysunku profilu podłużnego rurociągu, rury układać należy na 20cm podsypce z piasku. Z uwagi na przekraczanie rurociągiem pasa drogowego (ulica Główna jezdnia asfaltowa) konieczne jest wykonanie przecisku sterowanego. Przewidziano przecisk w postaci odcinka rury kanalizacyjnej PEHD Ø315mm pod ul. Główną (rura poprowadzona pomiędzy studzienką S1 a separatorem). Wody opadowe trafiające do projektowanego separatora lamelowego będą oczyszczane z cieczy lekkich (np. benzyna, oleje). Oczyszczone wody opadowe z separatora będą przepływały do istniejącego rowu. 3

4 4.2. Zestawienie długości poszczególnych odcinków kanalizacji. - Długość kanalizacji z rur Ø315mm PVC-U 179,6 m - Długość kanalizacji z rur Ø400mm PVC-U 69,4 m - Długość przykanalików Ø200mm PVC-U 13,0 m - Długość rury przeciskowej Ø315mm PEHD 18,5m 4.3. Zestawienie wpustów. Nr wpustu w km rzędna wpustu wp ,70 210,12 wp ,95 211,43 wp ,70 212,80 wp ,20 214,21 wp ,20 215,73 wp ,20 216,83 5. Obliczenia zlewni i dobór separatora Obliczenie ilości spływu wód opadowych. F = 2,11 ha całkowita powierzchnia rozpatrywanej zlewni o współczynniku spływu = 0,5 Dla natężenia deszczu q równego 130 dm3/s*ha, ilość spływu Q wynosi: l l Q = F ψ q = 2,11[ ha] 0,5 130 s ha = 137,15 s dobrano rurociąg DN315 PVC-U dla projektowanej sieci dobrano rurociąg DN400 PVC-U odprowadzający do rowu 4

5 5.2. Obliczenia dla doboru separatora. Wyznaczenie powierzchni szczelnej zlewni: Fzr = F*z = 2,11*0,5 = 1,06 ha Wyznaczenie właściwości retencyjnych zlewni (zlewnia większa niż 1 ha): 1 Współczynnik retencji: ϕ =, przyjęto n=6, (F=2,11 ha) stąd ϕ =0,88 n F Wyznaczenie przepustowości nominalnej dla separatora lamelowego: Qnom Fzr*15 = 1,06*15=15,9 l/s Wyznaczenie przepustowości maksymalnej separatora lamelowego: Qmax Fzr* ϕ *130=1,08*0,88*130=123,55 l/s Przyjęto separator lamelowy 20/200/4,0 ze zintegrowanym osadnikiem (o pojemności 4,0 m 3 ). np. separator ACO Coalisator L-CS-BYPASS-W 20/200/4,0 6. Roboty ziemne i prace montażowe Roboty ziemne wykonywać zgodnie z normą PN-B Roboty ziemne, PN-B Wykopy otwarte dla przewodów wodociągowych i kanalizacyjnych. Kanały deszczowe należy wykonać z rur i kształtek typ N PVC-U. Przewody kanalizacyjne i kształtki z niezmiękczonego PVC muszą odpowiadać normie PN-C :1998,PN-C :1998 i PN-C :1998 oraz PN-EN 476 :2001. Zmiany kierunku przepływu na kanałach dokonywać w studzienkach kanalizacyjnych rewizyjnych połączeniowych. Włączenie przykanalika od wpustu ulicznego do kanału wykonać poprzez projektowane studzienki lub trójnik. Kanały i przykanaliki układać na odpowiednio przygotowanym podłożu, zgodnie z wymaganiami i zaleceniami producenta oraz zgodnie z PN-EN 1610:2002 (zamiast PN-92/B ). W miejscach skrzyżowań z istniejącym uzbrojeniem należy wykonać próbne przekopy celem dokładnego zlokalizowania przeszkody istniejące kable i rurociągi. Wykopy pionowe. Ściany wykopów pionowych o głębokości powyżej 1,5m należy zabezpieczyć wypraskami stalowymi. Po wykonaniu wykopu dno wykopu należy dokładnie oczyścić z kamieni, korzeni i podobnych części stałych oraz zniwelować. 5

6 Zagłębienie rurociągu zgodnie z profilem podłużnym. Roboty ziemne wykonywać mechanicznie (ręcznie przy kolizji z istniejącym uzbrojeniem podziemnym). Wykopy powyżej 1,25m wykonywać jako obudowane zgodnie z wymogami PN-B Minimalna szerokość wykopów obudowanych dla rurociągów de + 60cm. Rurociąg układać na podsypce piaskowej o grubości 15cm i zasypać piaskiem o współczynniku zagęszczenia Is=1,0. Przy zbliżeniu do drzew wykop wykonywać bez naruszenia bryły korzeniowej. W gruntach sypkich dno wykopów profilować ręcznie. W przypadku natrafienia na grunty słabonośne (torfy, namuły, glina plastyczna) wymienić je na piasek. Ewentualną wodę gruntową pompować za pomocą pomp zatapialnych. Grunty z wykopów, takie jak piaski lub glina piaszczysta należy składować obok wykopu. W miejscach gdzie nie ma wystarczającej ilości miejsca na odkład lub hałdy ziemi będą utrudniały dojazd do posesji należy wywieść ziemię z wykopu. Nasypy niekontrolowane i torfy nie nadają się do ponownego wbudowania w wykop, należy je wywieść na miejsce wskazane przez Inwestora. W ich miejsce należy zastosować piasek. W przypadku wystąpienia w podłożu posadowienia rurociągu torfów, należy je wybrać, jeżeli ich miąższość nie przekracza 1m. Następnie należy wykonać odpowiednią podsypkę o grubości min. 5 cm. Materiał na podsypkę nie powinien: zawierać cząstek o wymiarach powyżej 20 mm (piasek należy przesiać), być zmrożony, zawierać ostrych kamieni lub innych łamanych materiałów Jeżeli grunty lokalne spełniają powyższe wymagania, nie musi być wykonywany wykop do poziomu podsypki Zasypkę wykonać zgodnie z wymaganiami w normie PN-B oraz PN-86/B Zasypka składa się z dwóch warstw: - warstwy ochronnej rury kanałowej o wysokości 30cm nad wierzch przewodu, - warstwy do wymaganej rzędnej lub do powierzchni terenu. Zasypkę wykonać w trzech etapach: - wykonanie warstwy ochronnej rury kanałowej z wyłączeniem odcinków na złączach, - po próbie szczelności wykonanie pełnej warstwy ochronnej na złączach i na odcinkach rur do wymaganej wysokości 30cm, - zasypka wykopu piaskiem zagęszczanym do poziomu projektowanej drogi. 6

7 Warstwę ochronną rury pełnej wykonuje się z piasku sypkiego (drobno, średnio lub gruboziarnistego), bez grud i kamieni. W przypadku stosowania pospółki z wykopów, muszą być z niej usunięte większe kamienie o średnicy powyżej 10mm. Zasypkę rozpocząć od dokładnego zagęszczania gruntów pod rurą za pomocą ręcznego ubijaka. Następnie grunt należy zagęszczać warstwami o wysokości 1/3 średnicy rury. Warstwy nad rurą zagęszczać warstwami o grubości 15cm. Po zagęszczeniu warstwy ochronnej, warstwę wierzchnią również zasypywać warstwami i zagęszczać mechanicznie za pomocą sprzętu lekkiego. Do zasypki użyć piasku zagęszczanego warstwami. Wodę gruntową należy odpompować bezpośrednio z wykopów lub zastosować odwodnienia wgłębne-igłofiltry. Odbiory częściowe i końcowy kanału ściekowego dokonać zgodnie z oraz zgodnie z PN- EN 1610:2002 (zamiast PN -92/B 10735) oraz Warunkami Technicznymi wykonania i odbioru rurociągów z tworzyw sztucznych rozdz. 3,4. 7. Kolizje z uzbrojeniem podziemnym i nadziemnym Na trasie projektowanej przewodów i kanałów występują kolizje z uzbrojeniem nadziemnym i podziemnym przy którym należy zastosować rury ochronne jak również na przejściach poprzecznych przez drogi. Istniejące uzbrojenie w pasie drogowym: - sieć wodociągowa, - kanalizacja sanitarna - kable telekomunikacyjne, - sieć energetyczna, W bezpośredniej bliskości słupów sieci telefonicznych i energetycznych, studzienek telefonicznych, drzew, wykopy wykonywać ręcznie. W przypadku kolizji i skrzyżowań kable telekomunikacyjne zabezpieczyć rurami ochronnymi dwudzielnymi typu AROT wystającymi po 2m poza obrys kanalizacji z każdej strony. 8. Wymagania BHP. Wszystkie materiały powinny posiadać stosowne aprobaty i certyfikaty zgodności, być zgodne z PN. Przy budowie należy zastosować materiały i urządzenia o parametrach technicznych nie gorszych niż podane w projekcie. W czasie robót będą występować roboty 7

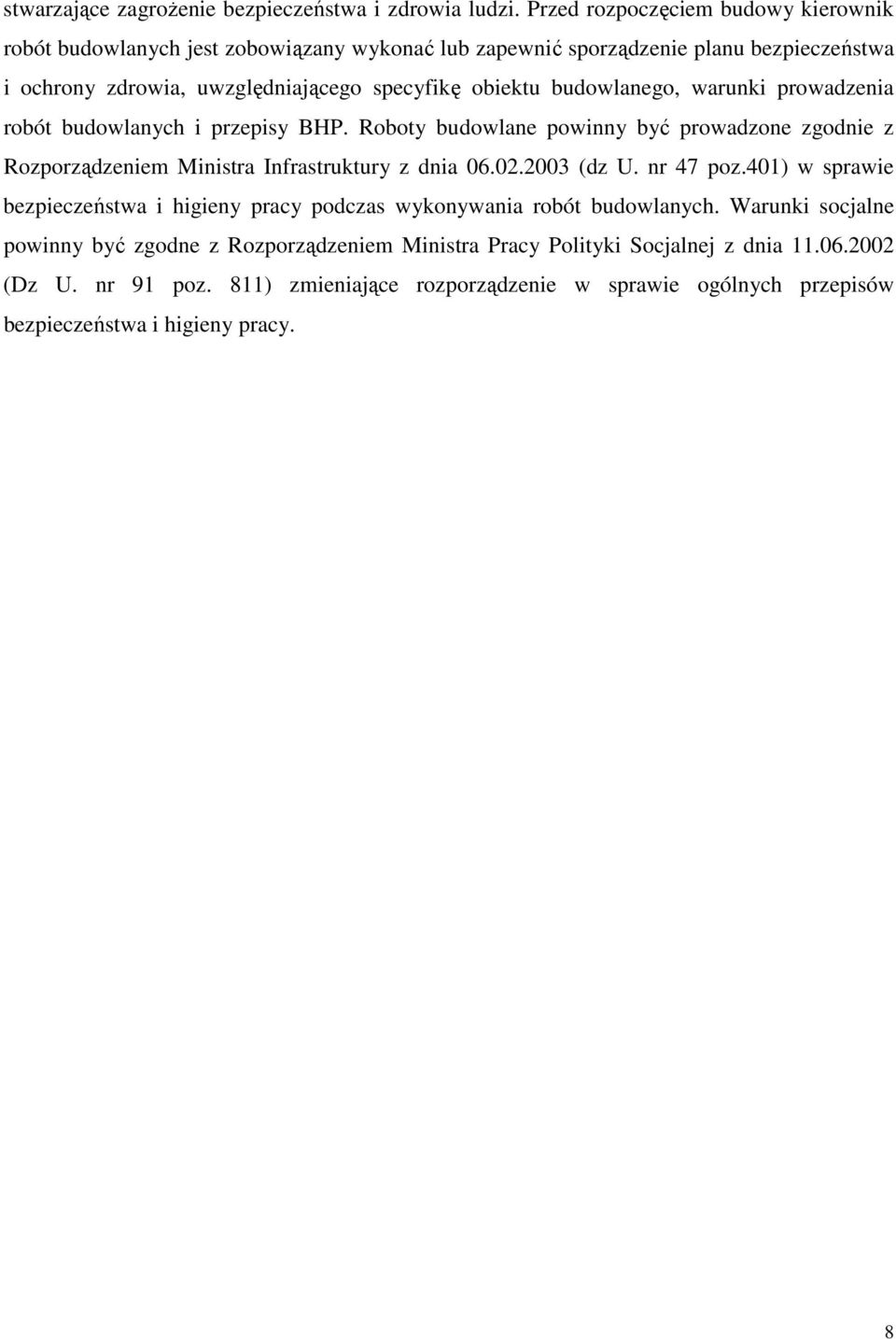

8 stwarzające zagrożenie bezpieczeństwa i zdrowia ludzi. Przed rozpoczęciem budowy kierownik robót budowlanych jest zobowiązany wykonać lub zapewnić sporządzenie planu bezpieczeństwa i ochrony zdrowia, uwzględniającego specyfikę obiektu budowlanego, warunki prowadzenia robót budowlanych i przepisy BHP. Roboty budowlane powinny być prowadzone zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia (dz U. nr 47 poz.401) w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. Warunki socjalne powinny być zgodne z Rozporządzeniem Ministra Pracy Polityki Socjalnej z dnia (Dz U. nr 91 poz. 811) zmieniające rozporządzenie w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy. 8
