I. ZAWARTOŚĆ OPRACOWANIA

Transkrypt

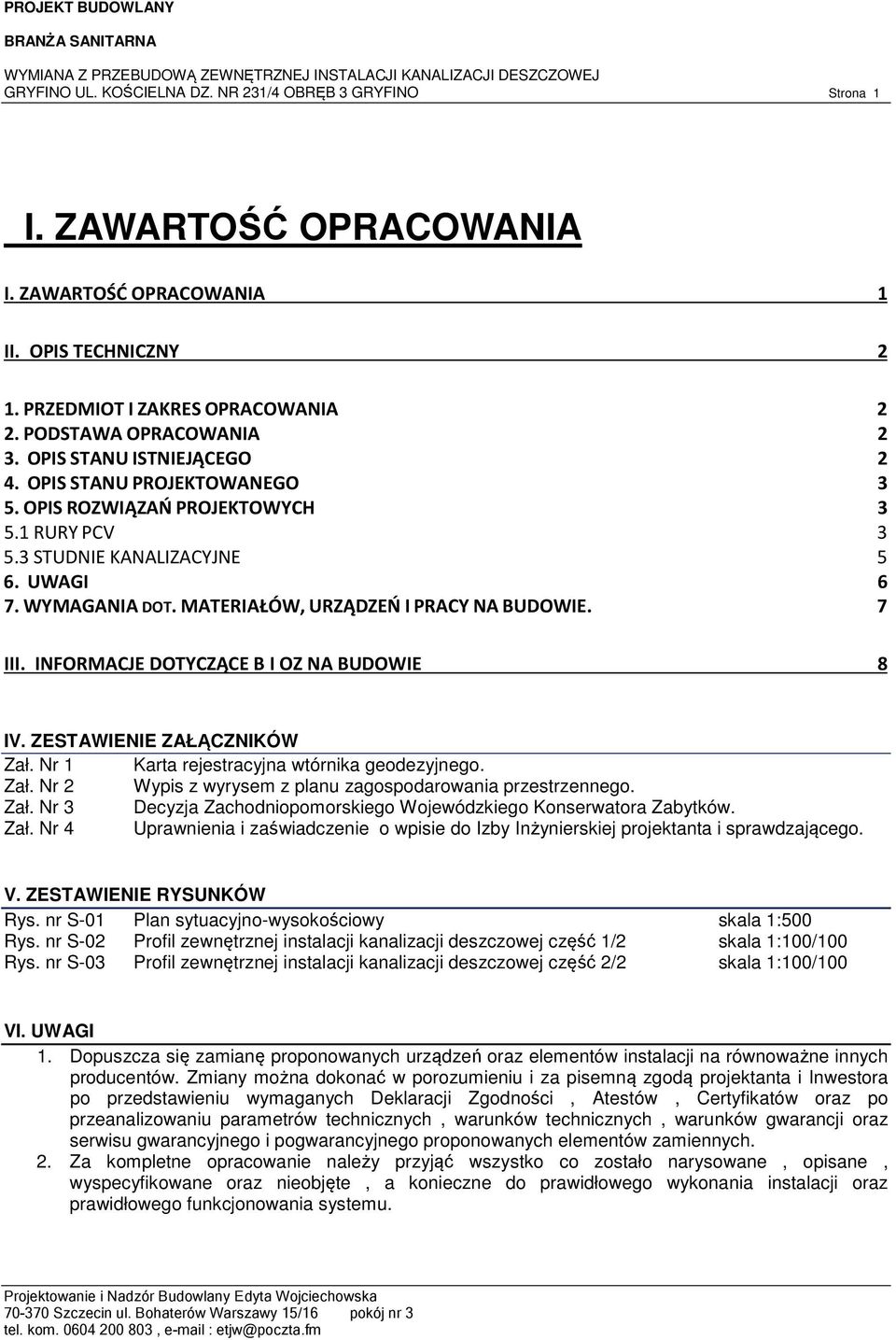

1 GRYFINO UL. KOŚCIELNA DZ. NR 231/4 OBRĘB 3 GRYFINO Strona 1 I. ZAWARTOŚĆ OPRACOWANIA I. ZAWARTOŚĆ OPRACOWANIA 1 II. OPIS TECHNICZNY 2 1. PRZEDMIOT I ZAKRES OPRACOWANIA 2 2. PODSTAWA OPRACOWANIA 2 3. OPIS STANU ISTNIEJĄCEGO 2 4. OPIS STANU PROJEKTOWANEGO 3 5. OPIS ROZWIĄZAŃ PROJEKTOWYCH RURY PCV STUDNIE KANALIZACYJNE 5 6. UWAGI 6 7. WYMAGANIA DOT. MATERIAŁÓW, URZĄDZEŃ I PRACY NA BUDOWIE. 7 III. INFORMACJE DOTYCZĄCE B I OZ NA BUDOWIE 8 IV. ZESTAWIENIE ZAŁĄCZNIKÓW Zał. Nr 1 Karta rejestracyjna wtórnika geodezyjnego. Zał. Nr 2 Wypis z wyrysem z planu zagospodarowania przestrzennego. Zał. Nr 3 Decyzja Zachodniopomorskiego Wojewódzkiego Konserwatora Zabytków. Zał. Nr 4 Uprawnienia i zaświadczenie o wpisie do Izby Inżynierskiej projektanta i sprawdzającego. V. ZESTAWIENIE RYSUNKÓW Rys. nr S-01 Plan sytuacyjno-wysokościowy skala 1:500 Rys. nr S-02 Profil zewnętrznej instalacji kanalizacji deszczowej część 1/2 skala 1:100/100 Rys. nr S-03 Profil zewnętrznej instalacji kanalizacji deszczowej część 2/2 skala 1:100/100 VI. UWAGI 1. Dopuszcza się zamianę proponowanych urządzeń oraz elementów instalacji na równoważne innych producentów. Zmiany można dokonać w porozumieniu i za pisemną zgodą projektanta i Inwestora po przedstawieniu wymaganych Deklaracji Zgodności, Atestów, Certyfikatów oraz po przeanalizowaniu parametrów technicznych, warunków technicznych, warunków gwarancji oraz serwisu gwarancyjnego i pogwarancyjnego proponowanych elementów zamiennych. 2. Za kompletne opracowanie należy przyjąć wszystko co zostało narysowane, opisane, wyspecyfikowane oraz nieobjęte, a konieczne do prawidłowego wykonania instalacji oraz prawidłowego funkcjonowania systemu.

2 GRYFINO UL. KOŚCIELNA DZ. NR 231/4 OBRĘB 3 GRYFINO Strona 2 II. OPIS TECHNICZNY 1. PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiotem opracowania jest Projekt Budowlany wymiany z przebudową zewnętrznej instalacji kanalizacji deszczowej terenu przy ul. Kościelnej dz. nr 231/4 Obręb 3 Gryfino, odprowadzającej wody deszczowe z dachu budynku mieszkalnego przy ul. Kościelnej 6,8,10,12,14,16 w Gryfinie oraz odwadniającej teren wokół budynku przy ul. Kościelnej 2,4,6,8,10,12,14,16 w Gryfinie. Opracowanie obejmuje swym zakresem Projekt Budowlany branży sanitarnej wymiany z przebudową zewnętrznej instalacji deszczowej polegający na : wymianie fragmentów zewnętrznej instalacji kanalizacji deszczowej po starej trasie, wykonanie nowych fragmentów zewnętrznej instalacji kanalizacji deszczowej po nowej trasie, demontaż dwóch istniejących studni kanalizacji deszczowej dn1000 bet., podłączenie sześciu istniejących rur spustowych deszczowych odprowadzających wody deszczowe z dachu budynku przy ul. Kościelnej 4-16, instalację czterech nowych studni kanalizacji deszczowej prod. Wavin Tegra dn425, instalację trzech nowych ciągów odwodnienia liniowego prod. Hauraton typu FASERFIX KS 200 o długości 1,0m, szerokości 0,26m, wyposażonych w syfon oraz ruszt żeliwny szczelinowy czarny o klasie odporności C250, instalację jednego typowego wpustu deszczowego żeliwnego 450*650mm na studni betonowej dn500 z osadnikiem, wykonanie prac naprawczych istniejących studni D9 i D19, polegający na demontażu płyt pokrywowych, montaż nowych wraz z włazami, z dostosowanie do poziomu terenu projektowanego. Lokalizację trzech odwodnień liniowych i wpustu deszczowego przyjęto zgodnie z P.B. Remontu nawierzchni wyk. przez Fabrykę Projektową Łukasza Kostrzewa r. Projekt nie obejmuje przyłącza kanalizacji deszczowej, które pozostaje bez zmian. 2. PODSTAWA OPRACOWANIA Podstawą opracowania są: Umowa z Inwestorem : Spółdzielnia Mieszkaniowa "DOLNA ODRA" Gryfino ul. Krasińskiego 88A Uzgodnienia z Inwestorem. Wizja lokalna. Aktualny wtórnik geodezyjny (skala 1:500). P.B. Remontu nawierzchni wyk. przez Fabrykę Projektową Łukasza Kostrzewa r. Obowiązujące przepisy i normy, katalogi i literatura techniczna. 3. OPIS STANU ISTNIEJĄCEGO Aktualnie na terenie objętym zakresem opracowania istnieje zewnętrzna instalacja kanalizacji deszczowej odprowadzająca wody deszczowe z dachu budynku przy ul. Kościelnej 4-16 w Gryfinie za pośrednictwem rur spustowych. Wody deszczowe odprowadzane są do sieci kanalizacji deszczowej za pomocą przyłącza. Na podstawie przeprowadzonych oględzin technicznych poprzez nagranie wykonane kamerą inspekcyjną stwierdzono zły stan technicznych: instalacji kanalizacji deszczowej przebiegającej między klatkami nr 12-8, instalacji kanalizacji deszczowej między D9-D19 wg rys. nr S-01,

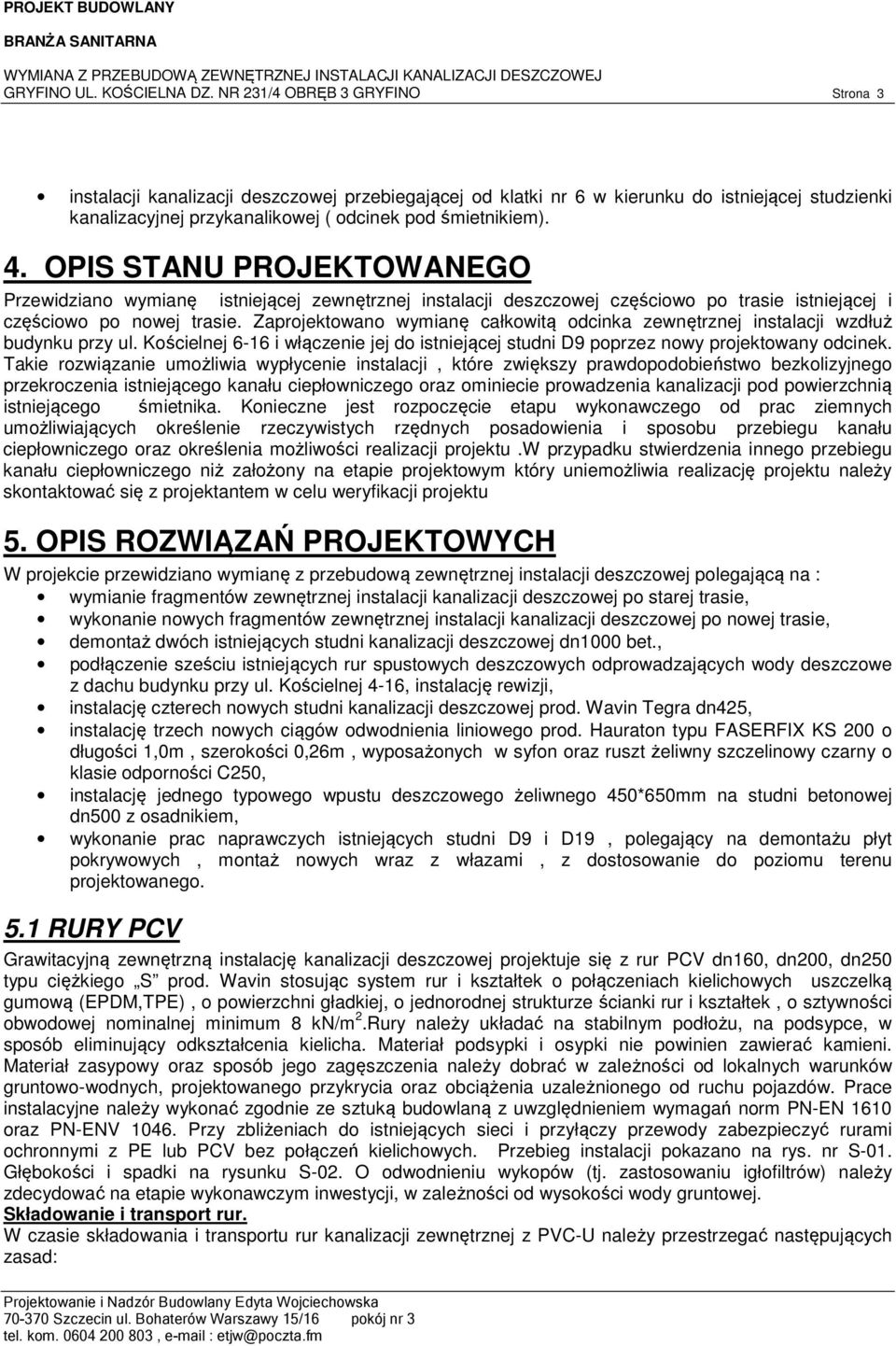

3 GRYFINO UL. KOŚCIELNA DZ. NR 231/4 OBRĘB 3 GRYFINO Strona 3 instalacji kanalizacji deszczowej przebiegającej od klatki nr 6 w kierunku do istniejącej studzienki kanalizacyjnej przykanalikowej ( odcinek pod śmietnikiem). 4. OPIS STANU PROJEKTOWANEGO Przewidziano wymianę istniejącej zewnętrznej instalacji deszczowej częściowo po trasie istniejącej i częściowo po nowej trasie. Zaprojektowano wymianę całkowitą odcinka zewnętrznej instalacji wzdłuż budynku przy ul. Kościelnej 6-16 i włączenie jej do istniejącej studni D9 poprzez nowy projektowany odcinek. Takie rozwiązanie umożliwia wypłycenie instalacji, które zwiększy prawdopodobieństwo bezkolizyjnego przekroczenia istniejącego kanału ciepłowniczego oraz ominiecie prowadzenia kanalizacji pod powierzchnią istniejącego śmietnika. Konieczne jest rozpoczęcie etapu wykonawczego od prac ziemnych umożliwiających określenie rzeczywistych rzędnych posadowienia i sposobu przebiegu kanału ciepłowniczego oraz określenia możliwości realizacji projektu.w przypadku stwierdzenia innego przebiegu kanału ciepłowniczego niż założony na etapie projektowym który uniemożliwia realizację projektu należy skontaktować się z projektantem w celu weryfikacji projektu 5. OPIS ROZWIĄZAŃ PROJEKTOWYCH W projekcie przewidziano wymianę z przebudową zewnętrznej instalacji deszczowej polegającą na : wymianie fragmentów zewnętrznej instalacji kanalizacji deszczowej po starej trasie, wykonanie nowych fragmentów zewnętrznej instalacji kanalizacji deszczowej po nowej trasie, demontaż dwóch istniejących studni kanalizacji deszczowej dn1000 bet., podłączenie sześciu istniejących rur spustowych deszczowych odprowadzających wody deszczowe z dachu budynku przy ul. Kościelnej 4-16, instalację rewizji, instalację czterech nowych studni kanalizacji deszczowej prod. Wavin Tegra dn425, instalację trzech nowych ciągów odwodnienia liniowego prod. Hauraton typu FASERFIX KS 200 o długości 1,0m, szerokości 0,26m, wyposażonych w syfon oraz ruszt żeliwny szczelinowy czarny o klasie odporności C250, instalację jednego typowego wpustu deszczowego żeliwnego 450*650mm na studni betonowej dn500 z osadnikiem, wykonanie prac naprawczych istniejących studni D9 i D19, polegający na demontażu płyt pokrywowych, montaż nowych wraz z włazami, z dostosowanie do poziomu terenu projektowanego. 5.1 RURY PCV Grawitacyjną zewnętrzną instalację kanalizacji deszczowej projektuje się z rur PCV dn160, dn200, dn250 typu ciężkiego S prod. Wavin stosując system rur i kształtek o połączeniach kielichowych uszczelką gumową (EPDM,TPE), o powierzchni gładkiej, o jednorodnej strukturze ścianki rur i kształtek, o sztywności obwodowej nominalnej minimum 8 kn/m 2.Rury należy układać na stabilnym podłożu, na podsypce, w sposób eliminujący odkształcenia kielicha. Materiał podsypki i osypki nie powinien zawierać kamieni. Materiał zasypowy oraz sposób jego zagęszczenia należy dobrać w zależności od lokalnych warunków gruntowo-wodnych, projektowanego przykrycia oraz obciążenia uzależnionego od ruchu pojazdów. Prace instalacyjne należy wykonać zgodnie ze sztuką budowlaną z uwzględnieniem wymagań norm PN-EN 1610 oraz PN-ENV Przy zbliżeniach do istniejących sieci i przyłączy przewody zabezpieczyć rurami ochronnymi z PE lub PCV bez połączeń kielichowych. Przebieg instalacji pokazano na rys. nr S-01. Głębokości i spadki na rysunku S-02. O odwodnieniu wykopów (tj. zastosowaniu igłofiltrów) należy zdecydować na etapie wykonawczym inwestycji, w zależności od wysokości wody gruntowej. Składowanie i transport rur. W czasie składowania i transportu rur kanalizacji zewnętrznej z PVC-U należy przestrzegać następujących zasad:

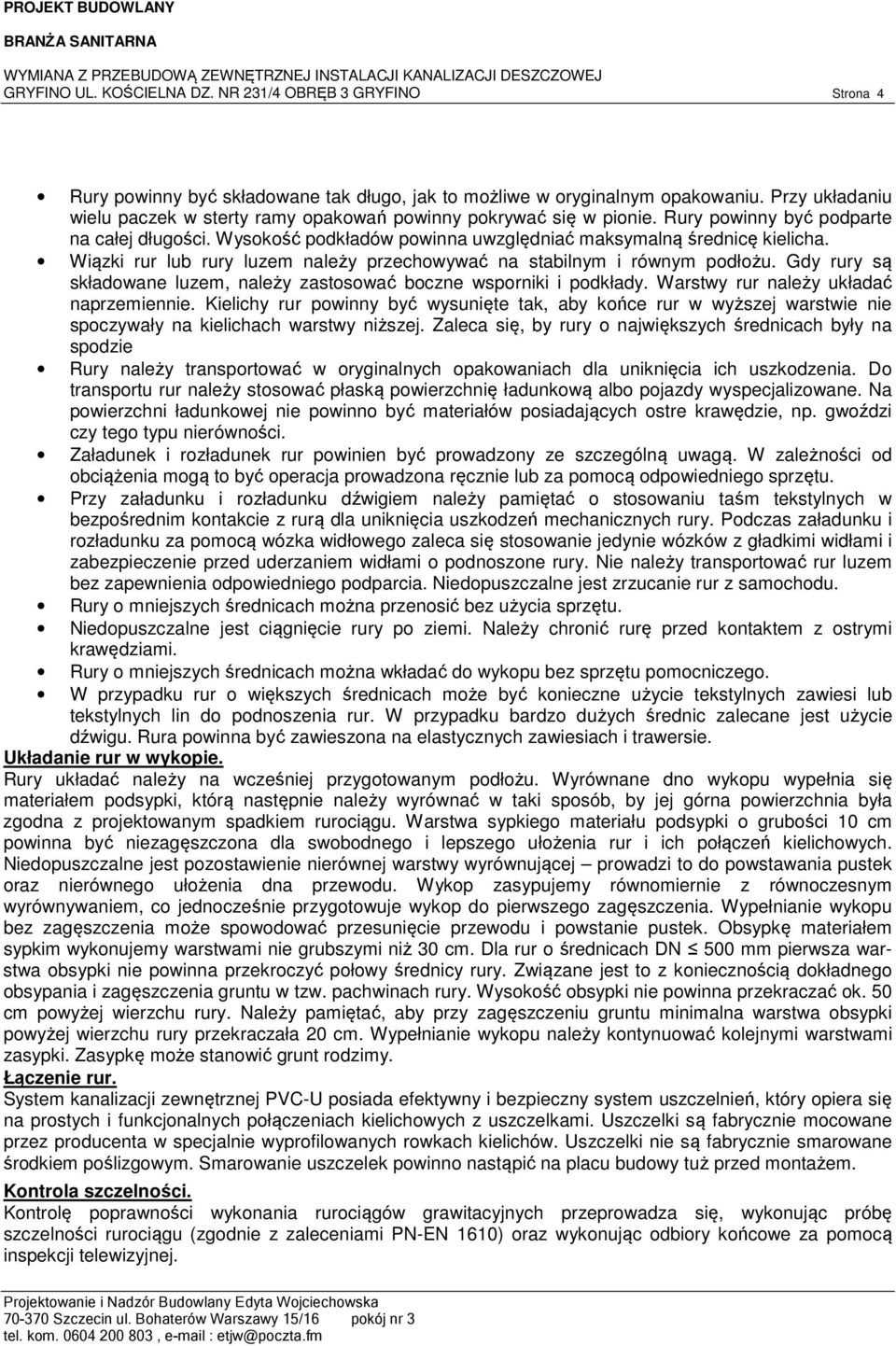

4 GRYFINO UL. KOŚCIELNA DZ. NR 231/4 OBRĘB 3 GRYFINO Strona 4 Rury powinny być składowane tak długo, jak to możliwe w oryginalnym opakowaniu. Przy układaniu wielu paczek w sterty ramy opakowań powinny pokrywać się w pionie. Rury powinny być podparte na całej długości. Wysokość podkładów powinna uwzględniać maksymalną średnicę kielicha. Wiązki rur lub rury luzem należy przechowywać na stabilnym i równym podłożu. Gdy rury są składowane luzem, należy zastosować boczne wsporniki i podkłady. Warstwy rur należy układać naprzemiennie. Kielichy rur powinny być wysunięte tak, aby końce rur w wyższej warstwie nie spoczywały na kielichach warstwy niższej. Zaleca się, by rury o największych średnicach były na spodzie Rury należy transportować w oryginalnych opakowaniach dla uniknięcia ich uszkodzenia. Do transportu rur należy stosować płaską powierzchnię ładunkową albo pojazdy wyspecjalizowane. Na powierzchni ładunkowej nie powinno być materiałów posiadających ostre krawędzie, np. gwoździ czy tego typu nierówności. Załadunek i rozładunek rur powinien być prowadzony ze szczególną uwagą. W zależności od obciążenia mogą to być operacja prowadzona ręcznie lub za pomocą odpowiedniego sprzętu. Przy załadunku i rozładunku dźwigiem należy pamiętać o stosowaniu taśm tekstylnych w bezpośrednim kontakcie z rurą dla uniknięcia uszkodzeń mechanicznych rury. Podczas załadunku i rozładunku za pomocą wózka widłowego zaleca się stosowanie jedynie wózków z gładkimi widłami i zabezpieczenie przed uderzaniem widłami o podnoszone rury. Nie należy transportować rur luzem bez zapewnienia odpowiedniego podparcia. Niedopuszczalne jest zrzucanie rur z samochodu. Rury o mniejszych średnicach można przenosić bez użycia sprzętu. Niedopuszczalne jest ciągnięcie rury po ziemi. Należy chronić rurę przed kontaktem z ostrymi krawędziami. Rury o mniejszych średnicach można wkładać do wykopu bez sprzętu pomocniczego. W przypadku rur o większych średnicach może być konieczne użycie tekstylnych zawiesi lub tekstylnych lin do podnoszenia rur. W przypadku bardzo dużych średnic zalecane jest użycie dźwigu. Rura powinna być zawieszona na elastycznych zawiesiach i trawersie. Układanie rur w wykopie. Rury układać należy na wcześniej przygotowanym podłożu. Wyrównane dno wykopu wypełnia się materiałem podsypki, którą następnie należy wyrównać w taki sposób, by jej górna powierzchnia była zgodna z projektowanym spadkiem rurociągu. Warstwa sypkiego materiału podsypki o grubości 10 cm powinna być niezagęszczona dla swobodnego i lepszego ułożenia rur i ich połączeń kielichowych. Niedopuszczalne jest pozostawienie nierównej warstwy wyrównującej prowadzi to do powstawania pustek oraz nierównego ułożenia dna przewodu. Wykop zasypujemy równomiernie z równoczesnym wyrównywaniem, co jednocześnie przygotowuje wykop do pierwszego zagęszczenia. Wypełnianie wykopu bez zagęszczenia może spowodować przesunięcie przewodu i powstanie pustek. Obsypkę materiałem sypkim wykonujemy warstwami nie grubszymi niż 30 cm. Dla rur o średnicach DN 500 mm pierwsza warstwa obsypki nie powinna przekroczyć połowy średnicy rury. Związane jest to z koniecznością dokładnego obsypania i zagęszczenia gruntu w tzw. pachwinach rury. Wysokość obsypki nie powinna przekraczać ok. 50 cm powyżej wierzchu rury. Należy pamiętać, aby przy zagęszczeniu gruntu minimalna warstwa obsypki powyżej wierzchu rury przekraczała 20 cm. Wypełnianie wykopu należy kontynuować kolejnymi warstwami zasypki. Zasypkę może stanowić grunt rodzimy. Łączenie rur. System kanalizacji zewnętrznej PVC-U posiada efektywny i bezpieczny system uszczelnień, który opiera się na prostych i funkcjonalnych połączeniach kielichowych z uszczelkami. Uszczelki są fabrycznie mocowane przez producenta w specjalnie wyprofilowanych rowkach kielichów. Uszczelki nie są fabrycznie smarowane środkiem poślizgowym. Smarowanie uszczelek powinno nastąpić na placu budowy tuż przed montażem. Kontrola szczelności. Kontrolę poprawności wykonania rurociągów grawitacyjnych przeprowadza się, wykonując próbę szczelności rurociągu (zgodnie z zaleceniami PN-EN 1610) oraz wykonując odbiory końcowe za pomocą inspekcji telewizyjnej.

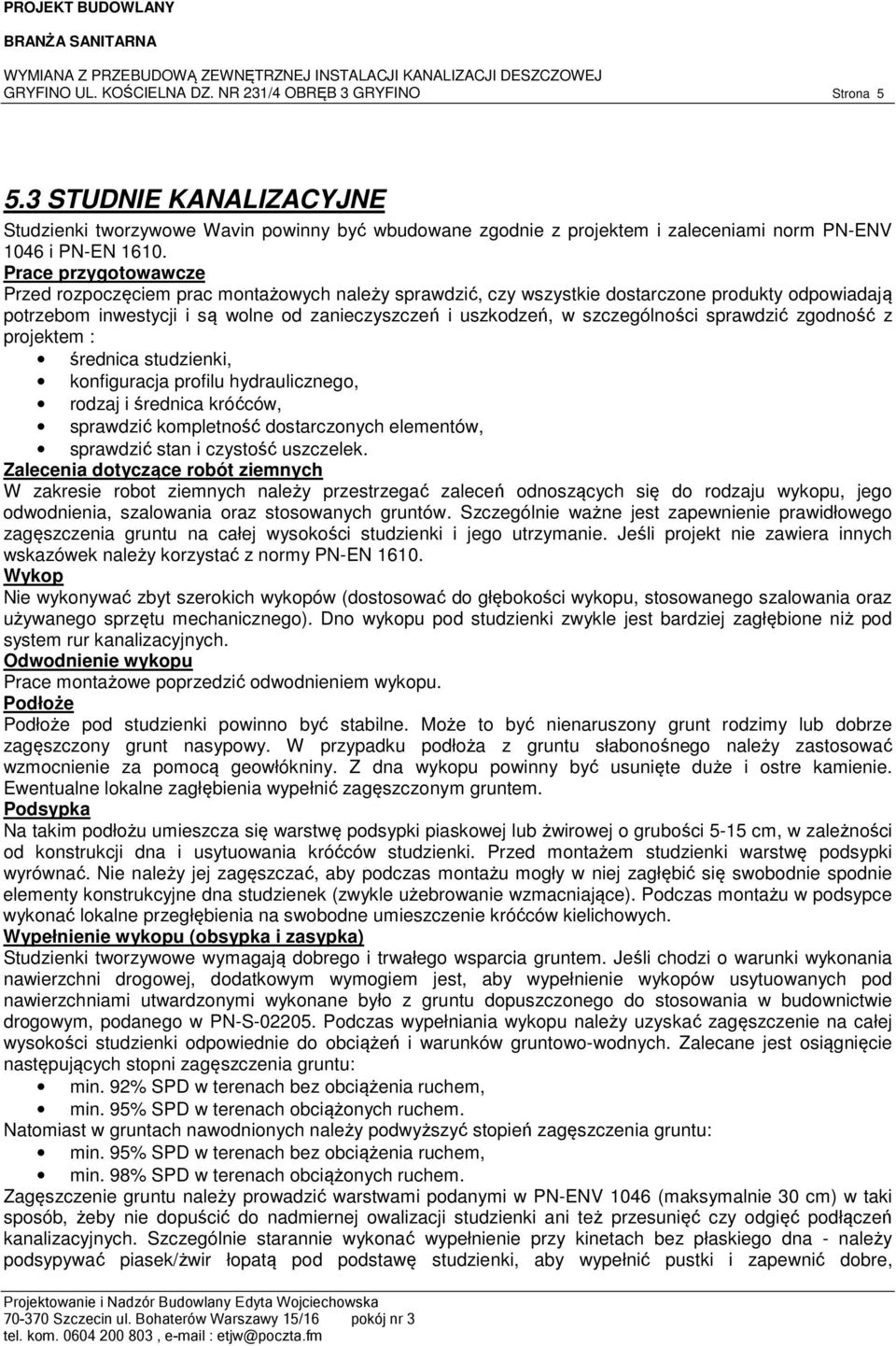

5 GRYFINO UL. KOŚCIELNA DZ. NR 231/4 OBRĘB 3 GRYFINO Strona STUDNIE KANALIZACYJNE Studzienki tworzywowe Wavin powinny być wbudowane zgodnie z projektem i zaleceniami norm PN-ENV 1046 i PN-EN Prace przygotowawcze Przed rozpoczęciem prac montażowych należy sprawdzić, czy wszystkie dostarczone produkty odpowiadają potrzebom inwestycji i są wolne od zanieczyszczeń i uszkodzeń, w szczególności sprawdzić zgodność z projektem : średnica studzienki, konfiguracja profilu hydraulicznego, rodzaj i średnica króćców, sprawdzić kompletność dostarczonych elementów, sprawdzić stan i czystość uszczelek. Zalecenia dotyczące robót ziemnych W zakresie robot ziemnych należy przestrzegać zaleceń odnoszących się do rodzaju wykopu, jego odwodnienia, szalowania oraz stosowanych gruntów. Szczególnie ważne jest zapewnienie prawidłowego zagęszczenia gruntu na całej wysokości studzienki i jego utrzymanie. Jeśli projekt nie zawiera innych wskazówek należy korzystać z normy PN-EN Wykop Nie wykonywać zbyt szerokich wykopów (dostosować do głębokości wykopu, stosowanego szalowania oraz używanego sprzętu mechanicznego). Dno wykopu pod studzienki zwykle jest bardziej zagłębione niż pod system rur kanalizacyjnych. Odwodnienie wykopu Prace montażowe poprzedzić odwodnieniem wykopu. Podłoże Podłoże pod studzienki powinno być stabilne. Może to być nienaruszony grunt rodzimy lub dobrze zagęszczony grunt nasypowy. W przypadku podłoża z gruntu słabonośnego należy zastosować wzmocnienie za pomocą geowłókniny. Z dna wykopu powinny być usunięte duże i ostre kamienie. Ewentualne lokalne zagłębienia wypełnić zagęszczonym gruntem. Podsypka Na takim podłożu umieszcza się warstwę podsypki piaskowej lub żwirowej o grubości 5-15 cm, w zależności od konstrukcji dna i usytuowania króćców studzienki. Przed montażem studzienki warstwę podsypki wyrównać. Nie należy jej zagęszczać, aby podczas montażu mogły w niej zagłębić się swobodnie spodnie elementy konstrukcyjne dna studzienek (zwykle użebrowanie wzmacniające). Podczas montażu w podsypce wykonać lokalne przegłębienia na swobodne umieszczenie króćców kielichowych. Wypełnienie wykopu (obsypka i zasypka) Studzienki tworzywowe wymagają dobrego i trwałego wsparcia gruntem. Jeśli chodzi o warunki wykonania nawierzchni drogowej, dodatkowym wymogiem jest, aby wypełnienie wykopów usytuowanych pod nawierzchniami utwardzonymi wykonane było z gruntu dopuszczonego do stosowania w budownictwie drogowym, podanego w PN-S Podczas wypełniania wykopu należy uzyskać zagęszczenie na całej wysokości studzienki odpowiednie do obciążeń i warunków gruntowo-wodnych. Zalecane jest osiągnięcie następujących stopni zagęszczenia gruntu: min. 92% SPD w terenach bez obciążenia ruchem, min. 95% SPD w terenach obciążonych ruchem. Natomiast w gruntach nawodnionych należy podwyższyć stopień zagęszczenia gruntu: min. 95% SPD w terenach bez obciążenia ruchem, min. 98% SPD w terenach obciążonych ruchem. Zagęszczenie gruntu należy prowadzić warstwami podanymi w PN-ENV 1046 (maksymalnie 30 cm) w taki sposób, żeby nie dopuścić do nadmiernej owalizacji studzienki ani też przesunięć czy odgięć podłączeń kanalizacyjnych. Szczególnie starannie wykonać wypełnienie przy kinetach bez płaskiego dna - należy podsypywać piasek/żwir łopatą pod podstawę studzienki, aby wypełnić pustki i zapewnić dobre,

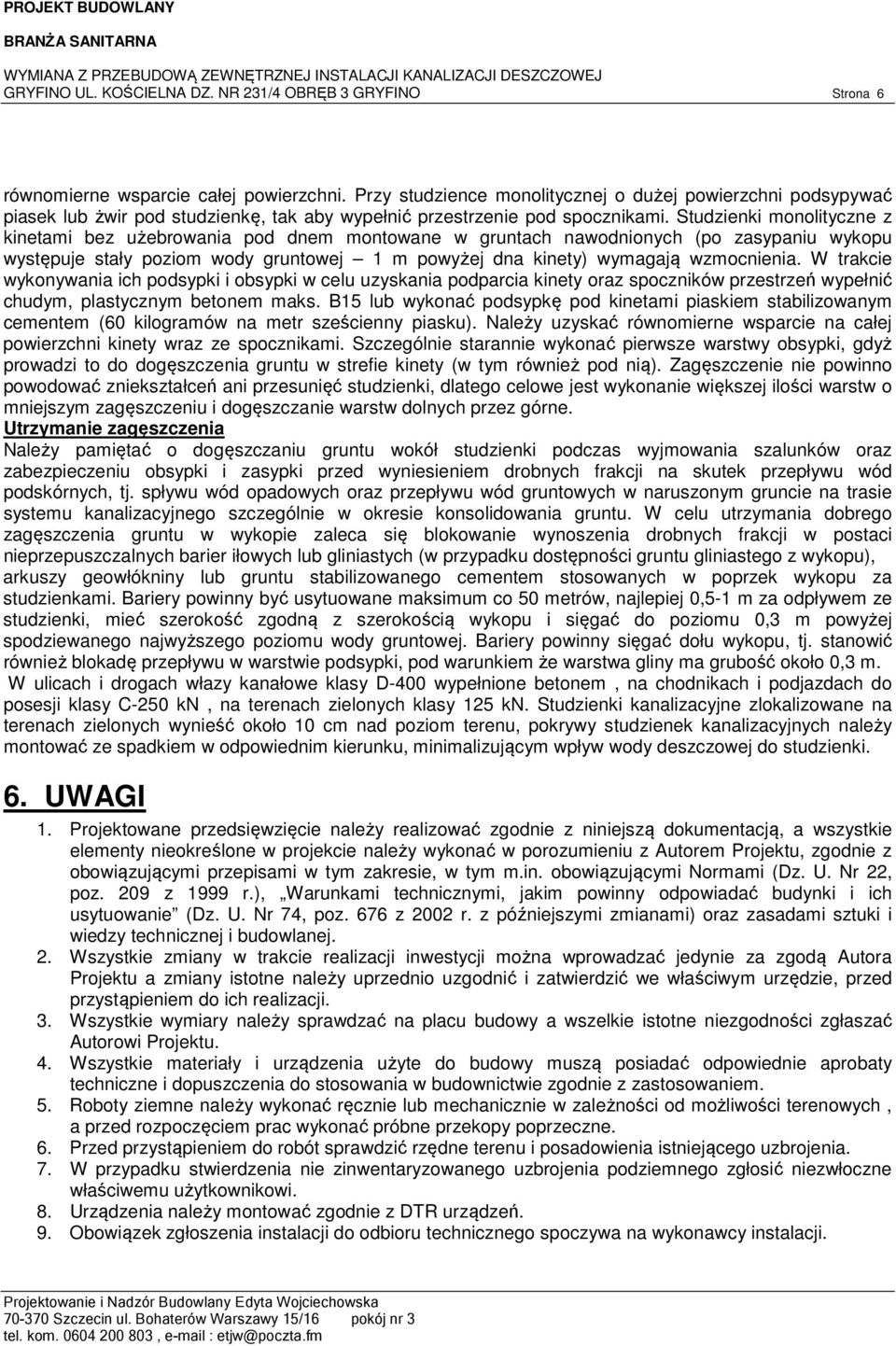

6 GRYFINO UL. KOŚCIELNA DZ. NR 231/4 OBRĘB 3 GRYFINO Strona 6 równomierne wsparcie całej powierzchni. Przy studzience monolitycznej o dużej powierzchni podsypywać piasek lub żwir pod studzienkę, tak aby wypełnić przestrzenie pod spocznikami. Studzienki monolityczne z kinetami bez użebrowania pod dnem montowane w gruntach nawodnionych (po zasypaniu wykopu występuje stały poziom wody gruntowej 1 m powyżej dna kinety) wymagają wzmocnienia. W trakcie wykonywania ich podsypki i obsypki w celu uzyskania podparcia kinety oraz spoczników przestrzeń wypełnić chudym, plastycznym betonem maks. B15 lub wykonać podsypkę pod kinetami piaskiem stabilizowanym cementem (60 kilogramów na metr sześcienny piasku). Należy uzyskać równomierne wsparcie na całej powierzchni kinety wraz ze spocznikami. Szczególnie starannie wykonać pierwsze warstwy obsypki, gdyż prowadzi to do dogęszczenia gruntu w strefie kinety (w tym również pod nią). Zagęszczenie nie powinno powodować zniekształceń ani przesunięć studzienki, dlatego celowe jest wykonanie większej ilości warstw o mniejszym zagęszczeniu i dogęszczanie warstw dolnych przez górne. Utrzymanie zagęszczenia Należy pamiętać o dogęszczaniu gruntu wokół studzienki podczas wyjmowania szalunków oraz zabezpieczeniu obsypki i zasypki przed wyniesieniem drobnych frakcji na skutek przepływu wód podskórnych, tj. spływu wód opadowych oraz przepływu wód gruntowych w naruszonym gruncie na trasie systemu kanalizacyjnego szczególnie w okresie konsolidowania gruntu. W celu utrzymania dobrego zagęszczenia gruntu w wykopie zaleca się blokowanie wynoszenia drobnych frakcji w postaci nieprzepuszczalnych barier iłowych lub gliniastych (w przypadku dostępności gruntu gliniastego z wykopu), arkuszy geowłókniny lub gruntu stabilizowanego cementem stosowanych w poprzek wykopu za studzienkami. Bariery powinny być usytuowane maksimum co 50 metrów, najlepiej 0,5-1 m za odpływem ze studzienki, mieć szerokość zgodną z szerokością wykopu i sięgać do poziomu 0,3 m powyżej spodziewanego najwyższego poziomu wody gruntowej. Bariery powinny sięgać dołu wykopu, tj. stanowić również blokadę przepływu w warstwie podsypki, pod warunkiem że warstwa gliny ma grubość około 0,3 m. W ulicach i drogach włazy kanałowe klasy D-400 wypełnione betonem, na chodnikach i podjazdach do posesji klasy C-250 kn, na terenach zielonych klasy 125 kn. Studzienki kanalizacyjne zlokalizowane na terenach zielonych wynieść około 10 cm nad poziom terenu, pokrywy studzienek kanalizacyjnych należy montować ze spadkiem w odpowiednim kierunku, minimalizującym wpływ wody deszczowej do studzienki. 6. UWAGI 1. Projektowane przedsięwzięcie należy realizować zgodnie z niniejszą dokumentacją, a wszystkie elementy nieokreślone w projekcie należy wykonać w porozumieniu z Autorem Projektu, zgodnie z obowiązującymi przepisami w tym zakresie, w tym m.in. obowiązującymi Normami (Dz. U. Nr 22, poz. 209 z 1999 r.), Warunkami technicznymi, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 74, poz. 676 z 2002 r. z późniejszymi zmianami) oraz zasadami sztuki i wiedzy technicznej i budowlanej. 2. Wszystkie zmiany w trakcie realizacji inwestycji można wprowadzać jedynie za zgodą Autora Projektu a zmiany istotne należy uprzednio uzgodnić i zatwierdzić we właściwym urzędzie, przed przystąpieniem do ich realizacji. 3. Wszystkie wymiary należy sprawdzać na placu budowy a wszelkie istotne niezgodności zgłaszać Autorowi Projektu. 4. Wszystkie materiały i urządzenia użyte do budowy muszą posiadać odpowiednie aprobaty techniczne i dopuszczenia do stosowania w budownictwie zgodnie z zastosowaniem. 5. Roboty ziemne należy wykonać ręcznie lub mechanicznie w zależności od możliwości terenowych, a przed rozpoczęciem prac wykonać próbne przekopy poprzeczne. 6. Przed przystąpieniem do robót sprawdzić rzędne terenu i posadowienia istniejącego uzbrojenia. 7. W przypadku stwierdzenia nie zinwentaryzowanego uzbrojenia podziemnego zgłosić niezwłoczne właściwemu użytkownikowi. 8. Urządzenia należy montować zgodnie z DTR urządzeń. 9. Obowiązek zgłoszenia instalacji do odbioru technicznego spoczywa na wykonawcy instalacji.

7 GRYFINO UL. KOŚCIELNA DZ. NR 231/4 OBRĘB 3 GRYFINO Strona 7 7. WYMAGANIA dot. MATERIAŁÓW, URZĄDZEŃ I PRACY NA BUDOWIE. 1. Wszystkie materiały, wyroby i urządzenia zastosowane na budowie winny być najwyższej jakości, odpowiadać Polskim Normom, właściwym przepisom ich zastosowania i wykorzystania oraz być stosowane zgodnie z dokumentacją - warunki dopuszczenia zgodnie z Art.10 Prawa budowlanego z r. ze zmianami (Dz.U. Nr 80 z 2003 r, poz. 718). Wszystkie materiały i elementy budowlane dopuszczone do stosowania na budowie winny posiadać stosowne polskie certyfikaty, atesty i świadectwa dopuszczenia ITB, PZH oraz innych wymaganych instytucji. Zmiana w trakcie realizacji materiałów czy urządzeń zastosowanych w projekcie wymaga każdorazowo zgody Projektanta obiektu. 2. Wykonawca dostarczy w trzech kopiach katalogi i atesty stosowanych na budowie materiałów i wyrobów z instrukcjami ich zastosowania. Jedna kopia pozostaje jako załącznik dziennika budowy, druga jako archiwum biura projektów, a trzecia do dyspozycji inwestora. 3. Materiał, który może wejść w kontakt z produktami spożywczymi musi również posiadać odpowiednie atesty wydane przez PZH. 4. Wykonawca jest odpowiedzialny za stosowanie wyłącznie legalnych materiałów budowlanych i wykończeniowych. 5. Wyroby i materiały z wyjątkiem materiałów masowych winny być odpowiednio pakowane i posiadać znak wytwórcy. Znaki wytwórcy, karty gwarancyjne i inne dokumenty związane z wykonywanymi pracami budowlano-montażowymi stanowić będą załącznik do dokumentacji budowy prowadzonej przez Wykonawcę. 6. Wykonawca zapewni wykwalifikowanych pracowników do odpowiednich robót i warunki pracy odpowiadające wymogom BHP zgodnie z obowiązującymi przepisami. 7. Wykonawca ponosi odpowiedzialność prawną w razie zaniedbania tych wymogów. W przypadku zastosowania nowych technologii, za zgodą Projektanta obiektu, Wykonawca zobowiązany jest do zapoznania się z dokumentacją techniczną oraz przeszkolenia pracowników w wymaganym zakresie. 8. Kierownik budowy ma obowiązek przed przystąpieniem do budowy sporządzić plan bezpieczeństwa i ochrony zdrowia, uwzględniając specyfikę obiektu budowlanego i warunki prowadzenia robót budowlanych zgodnie z Ustawą prawo budowlane z dnia 27 marca 2003 r. Dz. U. Nr 80, poz Projektował mgr inż. Dorota Tomkiem - Balcar Opracował : mgr inż. Edyta Wojciechowska

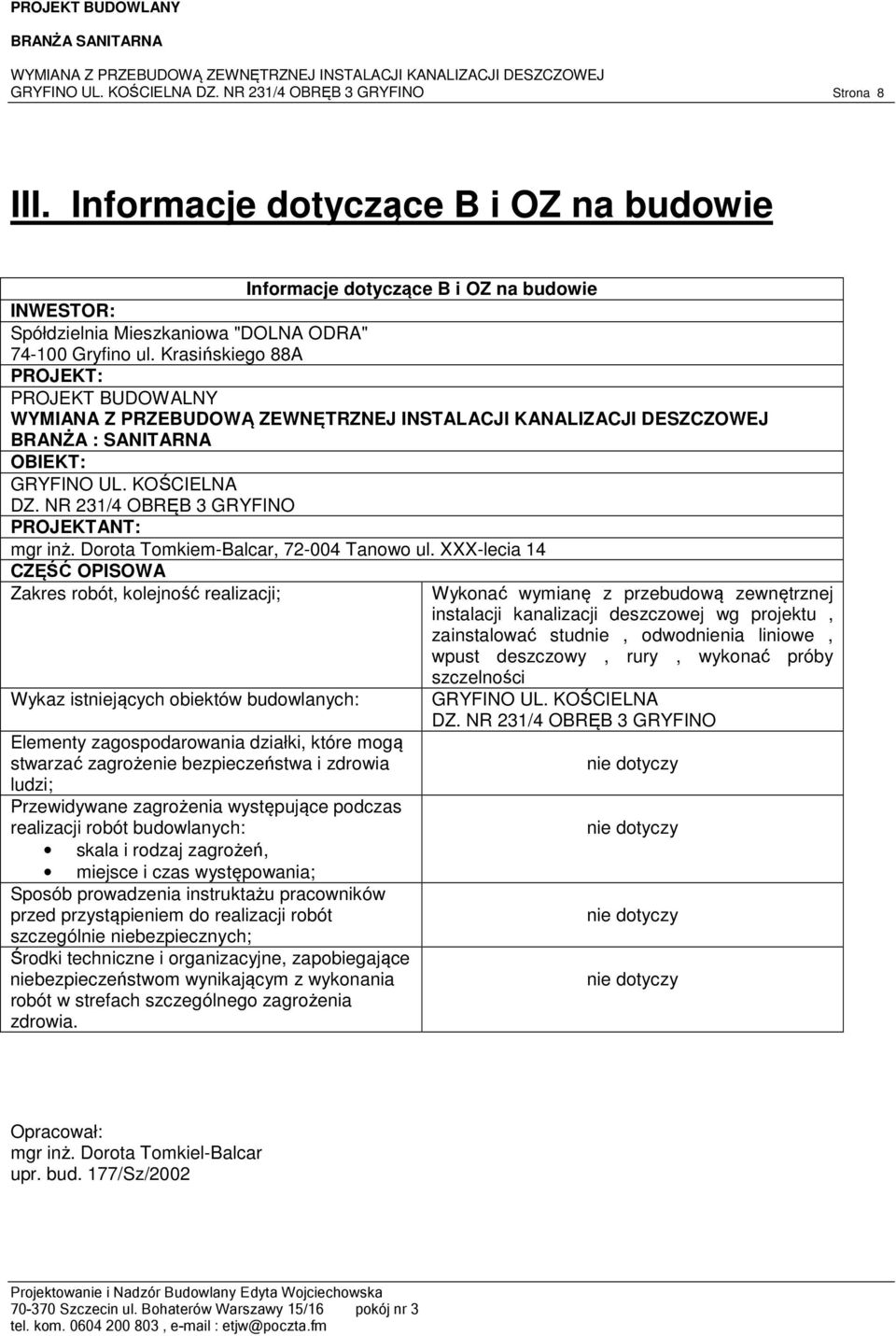

8 GRYFINO UL. KOŚCIELNA DZ. NR 231/4 OBRĘB 3 GRYFINO Strona 8 III. Informacje dotyczące B i OZ na budowie Informacje dotyczące B i OZ na budowie INWESTOR: Spółdzielnia Mieszkaniowa "DOLNA ODRA" Gryfino ul. Krasińskiego 88A PROJEKT: PROJEKT BUDOWALNY BRANŻA : SANITARNA OBIEKT: GRYFINO UL. KOŚCIELNA DZ. NR 231/4 OBRĘB 3 GRYFINO PROJEKTANT: mgr inż. Dorota Tomkiem-Balcar, Tanowo ul. XXX-lecia 14 CZĘŚĆ OPISOWA Zakres robót, kolejność realizacji; Wykaz istniejących obiektów budowlanych: Elementy zagospodarowania działki, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi; Przewidywane zagrożenia występujące podczas realizacji robót budowlanych: skala i rodzaj zagrożeń, miejsce i czas występowania; Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych; Środki techniczne i organizacyjne, zapobiegające niebezpieczeństwom wynikającym z wykonania robót w strefach szczególnego zagrożenia zdrowia. Wykonać wymianę z przebudową zewnętrznej instalacji kanalizacji deszczowej wg projektu, zainstalować studnie, odwodnienia liniowe, wpust deszczowy, rury, wykonać próby szczelności GRYFINO UL. KOŚCIELNA DZ. NR 231/4 OBRĘB 3 GRYFINO nie dotyczy nie dotyczy nie dotyczy nie dotyczy Opracował: mgr inż. Dorota Tomkiel-Balcar upr. bud. 177/Sz/2002
