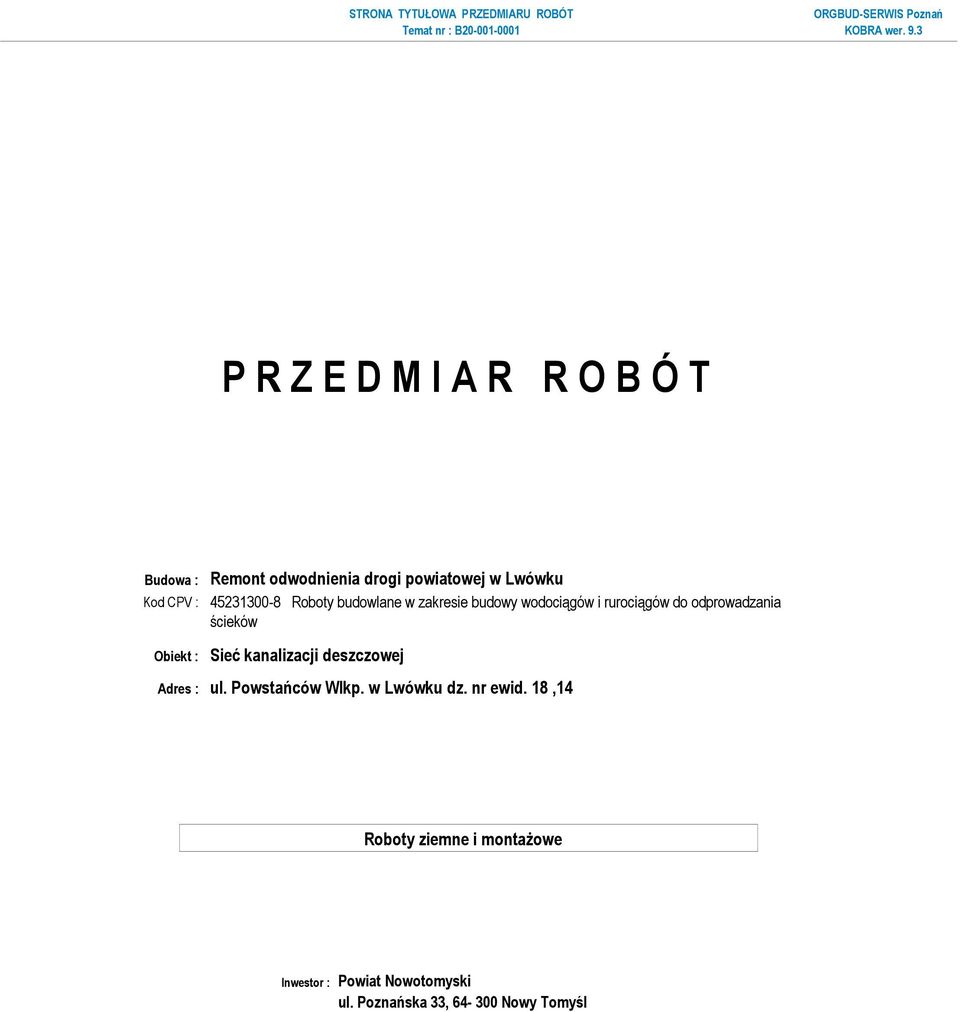

1 STRONA TYTUŁOWA PRZEDMIARU ROBÓT P R Z E D M I A R R O B Ó T Budowa : Remont odwodnienia drogi powiatowej w Lwówku Kod CPV : Roboty budowlane w zakresie budowy wodociągów i rurociągów do odprowadzania ścieków Obiekt : Sieć kanalizacji deszczowej Adres : ul. Powstańców Wlkp. w Lwówku dz. nr ewid. 18,14 Inwestor : Powiat Nowotomyski ul. Poznańska 33, Nowy Tomyśl

2 Budowa : Remont odwodnienia drogi powiatowej w Lwówku Obiekt : Sieć kanalizacji deszczowej Adres : ul. Powstańców Wlkp. w Lwówku dz. nr ewid. 18,14 SPIS DZIAŁÓW PRZEDMIARU SPIS DZIAŁÓW PRZEDMIARU Data : Str: 1 Lp. Opis stanu / elementu I STAN : Sieć kanalizacji deszczowej w drodze powiatowej I.1 ELEMENT : Roboty ziemne I.2 ELEMENT : Roboty montażowe I.3 ELEMENT : Roboty różne II II.4 II.5 STAN : Przykanaliki kanalizacji deszczowej ELEMENT : Roboty ziemne ELEMENT : Roboty montażowe III III.6 III.7 III.8 STAN : Sieć kanalizacji deszczowej poza drogą powiatową ELEMENT : Roboty ziemne ELEMENT : Roboty montażowe ELEMENT : Roboty różne IV IV.9 IV.10 IV.11 STAN : Separator ścieków - poza drogą powiatową ELEMENT : Roboty ziemne ELEMENT : Roboty montażowe ELEMENT : Odwodnienie wykopów Koniec wydruku - - -

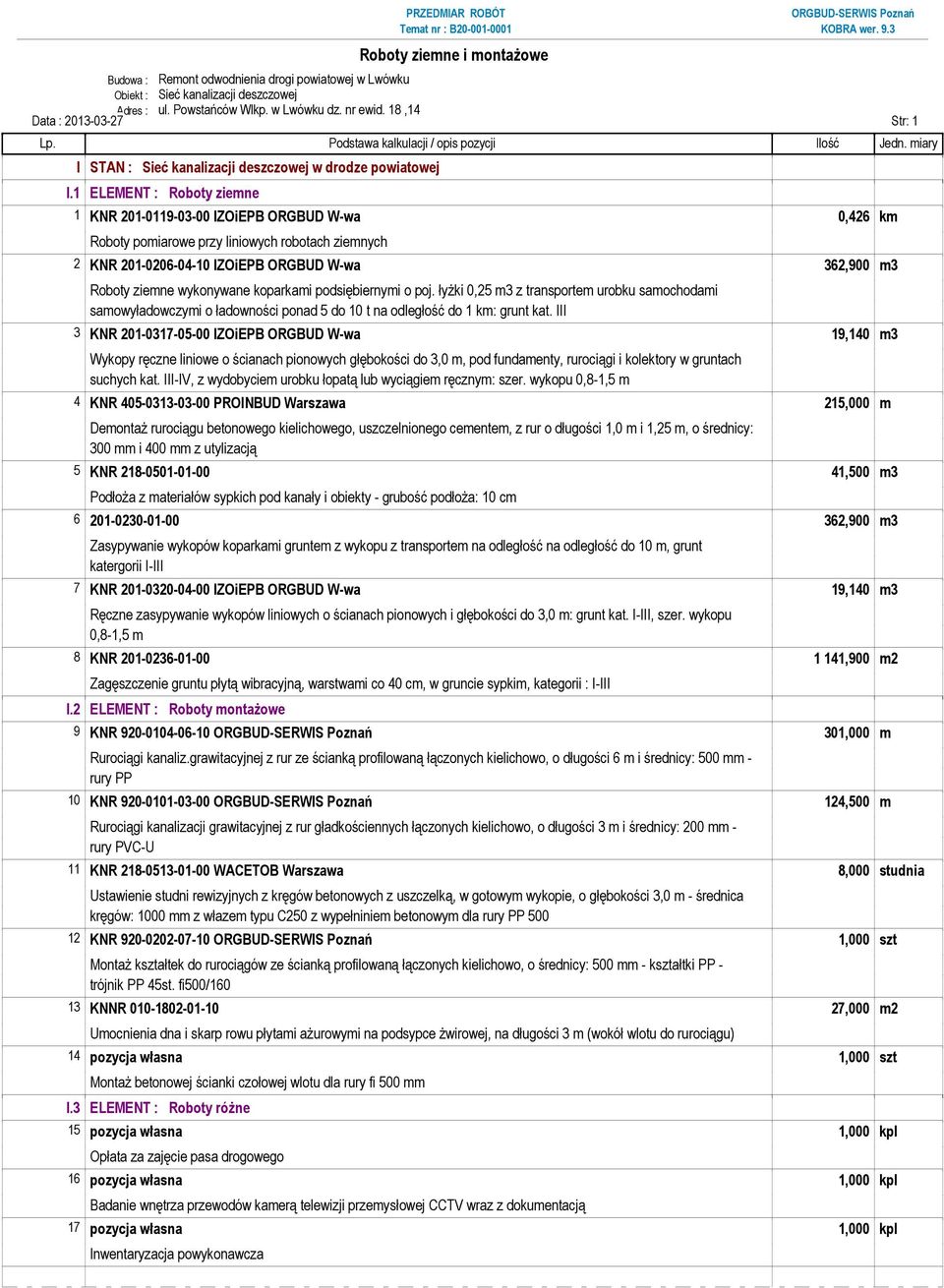

3 Budowa : Remont odwodnienia drogi powiatowej w Lwówku Obiekt : Sieć kanalizacji deszczowej Adres : ul. Powstańców Wlkp. w Lwówku dz. nr ewid. 18,14 Data : Str: 1 I STAN : Sieć kanalizacji deszczowej w drodze powiatowej I.1 ELEMENT : Roboty ziemne 1 KNR IZOiEPB ORGBUD W-wa 0,426 km Roboty pomiarowe przy liniowych robotach ziemnych 2 KNR IZOiEPB ORGBUD W-wa 362,900 m3 Roboty ziemne wykonywane koparkami podsiębiernymi o poj. łyżki 0,25 m3 z transportem urobku samochodami samowyładowczymi o ładowności ponad 5 do 10 t na odległość do 1 km: grunt kat. III 3 KNR IZOiEPB ORGBUD W-wa 19,140 m3 Wykopy ręczne liniowe o ścianach pionowych głębokości do 3,0 m, pod fundamenty, rurociągi i kolektory w gruntach suchych kat. III-IV, z wydobyciem urobku łopatą lub wyciągiem ręcznym: szer. wykopu 0,8-1,5 m 4 KNR PROINBUD Warszawa 215,000 m Demontaż rurociągu betonowego kielichowego, uszczelnionego cementem, z rur o długości 1,0 m i 1,25 m, o średnicy: 300 mm i 400 mm z utylizacją 5 KNR ,500 m3 Podłoża z materiałów sypkich pod kanały i obiekty - grubość podłoża: 10 cm ,900 m3 Zasypywanie wykopów koparkami gruntem z wykopu z transportem na odległość na odległość do 10 m, grunt katergorii I-III 7 KNR IZOiEPB ORGBUD W-wa 19,140 m3 Ręczne zasypywanie wykopów liniowych o ścianach pionowych i głębokości do 3,0 m: grunt kat. I-III, szer. wykopu 0,8-1,5 m 8 KNR ,900 m2 Zagęszczenie gruntu płytą wibracyjną, warstwami co 40 cm, w gruncie sypkim, kategorii : I-III I.2 ELEMENT : Roboty montażowe 9 KNR ,000 m Rurociągi kanaliz.grawitacyjnej z rur ze ścianką profilowaną łączonych kielichowo, o długości 6 m i średnicy: 500 mm - rury PP 10 KNR ,500 m Rurociągi kanalizacji grawitacyjnej z rur gładkościennych łączonych kielichowo, o długości 3 m i średnicy: 200 mm - rury PVC-U 11 KNR WACETOB Warszawa 8,000 studnia Ustawienie studni rewizyjnych z kręgów betonowych z uszczelką, w gotowym wykopie, o głębokości 3,0 m - średnica kręgów: 1000 mm z włazem typu C250 z wypełniniem betonowym dla rury PP KNR ,000 szt Montaż kształtek do rurociągów ze ścianką profilowaną łączonych kielichowo, o średnicy: 500 mm - kształtki PP - trójnik PP 45st. fi500/ KNNR ,000 m2 Umocnienia dna i skarp rowu płytami ażurowymi na podsypce żwirowej, na długości 3 m (wokół wlotu do rurociągu) 14 pozycja własna 1,000 szt Montaż betonowej ścianki czołowej wlotu dla rury fi 500 mm I.3 ELEMENT : Roboty różne 15 pozycja własna 1,000 kpl Opłata za zajęcie pasa drogowego 16 pozycja własna 1,000 kpl Badanie wnętrza przewodów kamerą telewizji przemysłowej CCTV wraz z dokumentacją 17 pozycja własna 1,000 kpl Inwentaryzacja powykonawcza

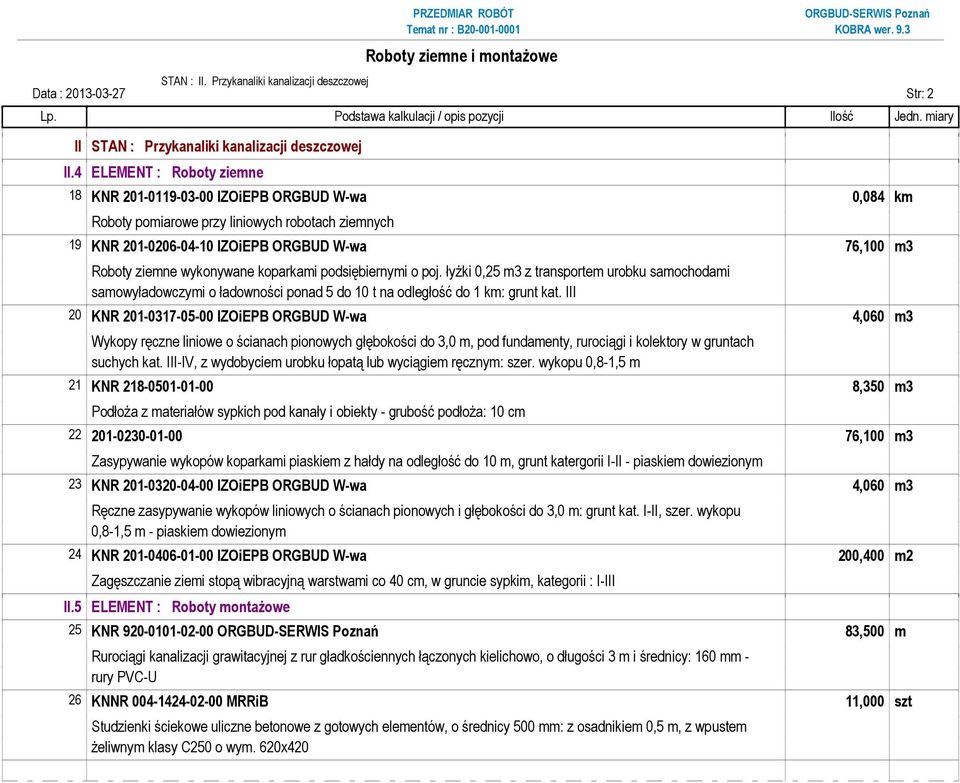

4 STAN : II. Przykanaliki kanalizacji deszczowej Data : Str: 2 II STAN : Przykanaliki kanalizacji deszczowej II.4 ELEMENT : Roboty ziemne 18 KNR IZOiEPB ORGBUD W-wa 0,084 km Roboty pomiarowe przy liniowych robotach ziemnych 19 KNR IZOiEPB ORGBUD W-wa 76,100 m3 Roboty ziemne wykonywane koparkami podsiębiernymi o poj. łyżki 0,25 m3 z transportem urobku samochodami samowyładowczymi o ładowności ponad 5 do 10 t na odległość do 1 km: grunt kat. III 20 KNR IZOiEPB ORGBUD W-wa 4,060 m3 Wykopy ręczne liniowe o ścianach pionowych głębokości do 3,0 m, pod fundamenty, rurociągi i kolektory w gruntach suchych kat. III-IV, z wydobyciem urobku łopatą lub wyciągiem ręcznym: szer. wykopu 0,8-1,5 m 21 KNR ,350 m3 Podłoża z materiałów sypkich pod kanały i obiekty - grubość podłoża: 10 cm ,100 m3 Zasypywanie wykopów koparkami piaskiem z hałdy na odległość do 10 m, grunt katergorii I-II - piaskiem dowiezionym 23 KNR IZOiEPB ORGBUD W-wa 4,060 m3 Ręczne zasypywanie wykopów liniowych o ścianach pionowych i głębokości do 3,0 m: grunt kat. I-II, szer. wykopu 0,8-1,5 m - piaskiem dowiezionym 24 KNR IZOiEPB ORGBUD W-wa 200,400 m2 Zagęszczanie ziemi stopą wibracyjną warstwami co 40 cm, w gruncie sypkim, kategorii : I-III II.5 ELEMENT : Roboty montażowe 25 KNR ,500 m Rurociągi kanalizacji grawitacyjnej z rur gładkościennych łączonych kielichowo, o długości 3 m i średnicy: 160 mm - rury PVC-U 26 KNNR MRRiB 11,000 szt Studzienki ściekowe uliczne betonowe z gotowych elementów, o średnicy 500 mm: z osadnikiem 0,5 m, z wpustem żeliwnym klasy C250 o wym. 620x420

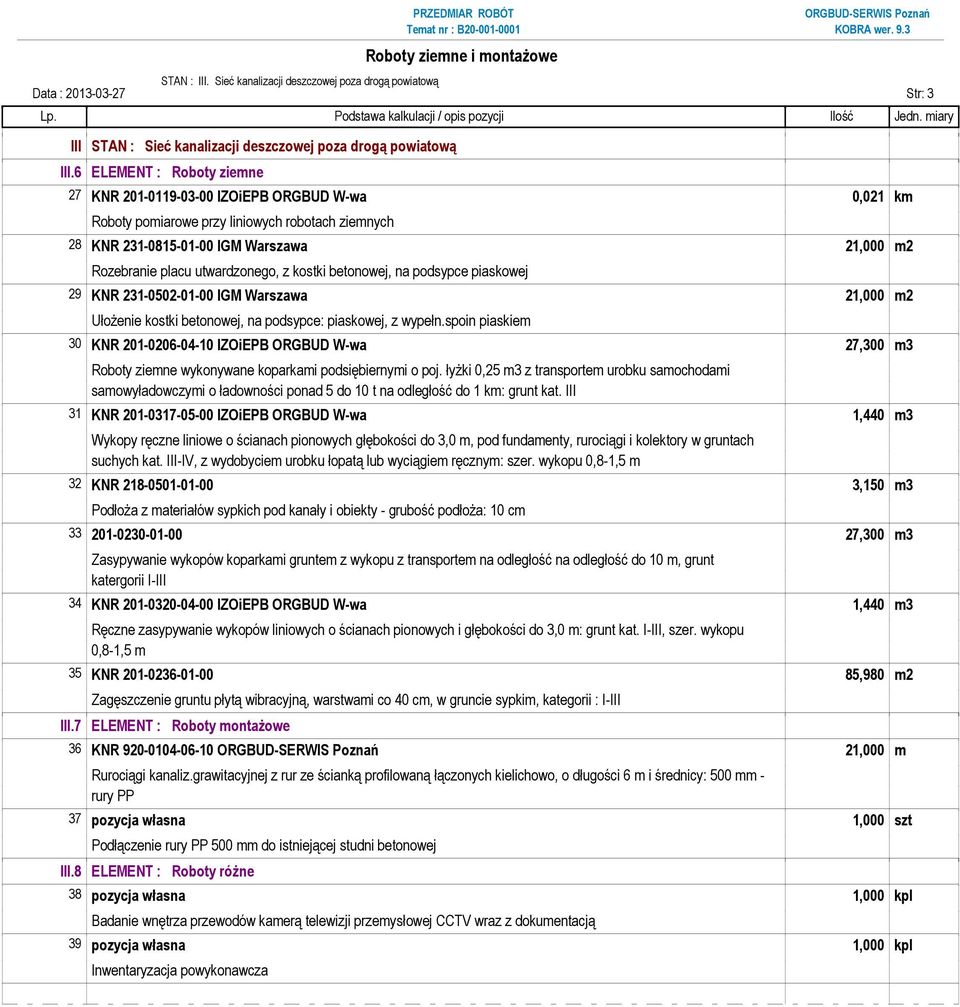

5 STAN : III. Sieć kanalizacji deszczowej poza drogą powiatową Data : Str: 3 III STAN : Sieć kanalizacji deszczowej poza drogą powiatową III.6 ELEMENT : Roboty ziemne 27 KNR IZOiEPB ORGBUD W-wa 0,021 km Roboty pomiarowe przy liniowych robotach ziemnych 28 KNR IGM Warszawa 21,000 m2 Rozebranie placu utwardzonego, z kostki betonowej, na podsypce piaskowej 29 KNR IGM Warszawa 21,000 m2 Ułożenie kostki betonowej, na podsypce: piaskowej, z wypełn.spoin piaskiem 30 KNR IZOiEPB ORGBUD W-wa 27,300 m3 Roboty ziemne wykonywane koparkami podsiębiernymi o poj. łyżki 0,25 m3 z transportem urobku samochodami samowyładowczymi o ładowności ponad 5 do 10 t na odległość do 1 km: grunt kat. III 31 KNR IZOiEPB ORGBUD W-wa 1,440 m3 Wykopy ręczne liniowe o ścianach pionowych głębokości do 3,0 m, pod fundamenty, rurociągi i kolektory w gruntach suchych kat. III-IV, z wydobyciem urobku łopatą lub wyciągiem ręcznym: szer. wykopu 0,8-1,5 m 32 KNR ,150 m3 Podłoża z materiałów sypkich pod kanały i obiekty - grubość podłoża: 10 cm ,300 m3 Zasypywanie wykopów koparkami gruntem z wykopu z transportem na odległość na odległość do 10 m, grunt katergorii I-III 34 KNR IZOiEPB ORGBUD W-wa 1,440 m3 Ręczne zasypywanie wykopów liniowych o ścianach pionowych i głębokości do 3,0 m: grunt kat. I-III, szer. wykopu 0,8-1,5 m 35 KNR ,980 m2 Zagęszczenie gruntu płytą wibracyjną, warstwami co 40 cm, w gruncie sypkim, kategorii : I-III III.7 ELEMENT : Roboty montażowe 36 KNR ,000 m Rurociągi kanaliz.grawitacyjnej z rur ze ścianką profilowaną łączonych kielichowo, o długości 6 m i średnicy: 500 mm - rury PP 37 pozycja własna 1,000 szt Podłączenie rury PP 500 mm do istniejącej studni betonowej III.8 ELEMENT : Roboty różne 38 pozycja własna 1,000 kpl Badanie wnętrza przewodów kamerą telewizji przemysłowej CCTV wraz z dokumentacją 39 pozycja własna 1,000 kpl Inwentaryzacja powykonawcza

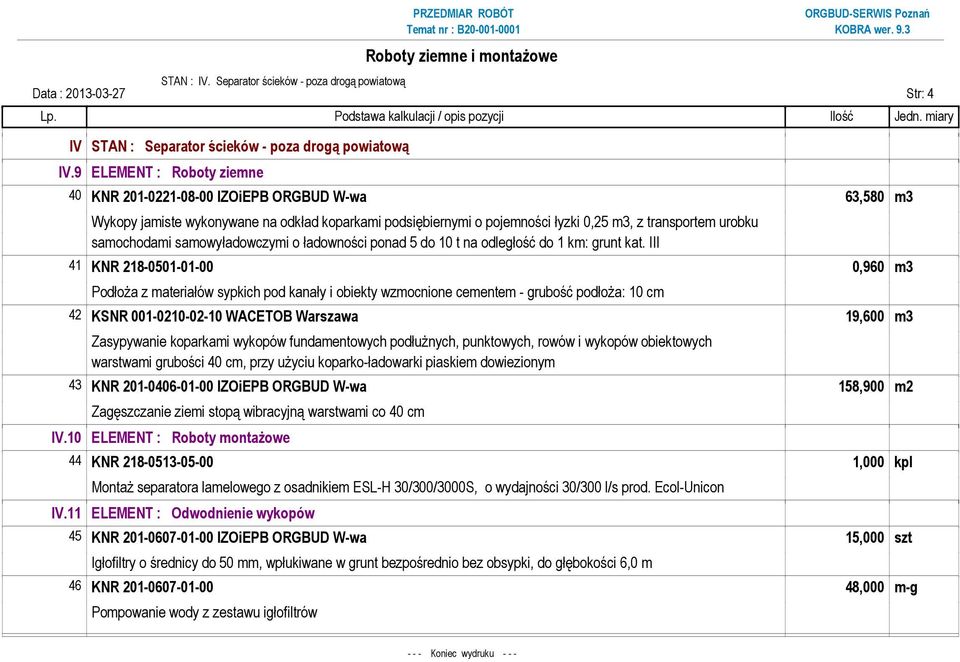

6 STAN : IV. Separator ścieków - poza drogą powiatową Data : Str: 4 IV STAN : Separator ścieków - poza drogą powiatową IV.9 ELEMENT : Roboty ziemne 40 KNR IZOiEPB ORGBUD W-wa 63,580 m3 Wykopy jamiste wykonywane na odkład koparkami podsiębiernymi o pojemności łyzki 0,25 m3, z transportem urobku samochodami samowyładowczymi o ładowności ponad 5 do 10 t na odległość do 1 km: grunt kat. III 41 KNR ,960 m3 Podłoża z materiałów sypkich pod kanały i obiekty wzmocnione cementem - grubość podłoża: 10 cm 42 KSNR WACETOB Warszawa 19,600 m3 Zasypywanie koparkami wykopów fundamentowych podłużnych, punktowych, rowów i wykopów obiektowych warstwami grubości 40 cm, przy użyciu koparko-ładowarki piaskiem dowiezionym 43 KNR IZOiEPB ORGBUD W-wa 158,900 m2 Zagęszczanie ziemi stopą wibracyjną warstwami co 40 cm IV.10 ELEMENT : Roboty montażowe 44 KNR ,000 kpl Montaż separatora lamelowego z osadnikiem ESL-H 30/300/3000S, o wydajności 30/300 l/s prod. Ecol-Unicon IV.11 ELEMENT : Odwodnienie wykopów 45 KNR IZOiEPB ORGBUD W-wa 15,000 szt Igłofiltry o średnicy do 50 mm, wpłukiwane w grunt bezpośrednio bez obsypki, do głębokości 6,0 m 46 KNR ,000 m-g Pompowanie wody z zestawu igłofiltrów Koniec wydruku - - -
