7 CZĘŚĆ II BRANśA KONSTRUKCYJNA I. CZĘŚĆ OPISOWA 1. Wykopy i posadowienia kanalizacji Projektuje się wykopy o ścianach pionowych, umocnionych, wykonywane mechanicznie oraz ręcznie w miejscach kolizji z istniejącym uzbrojeniem podziemnym. Projektowana przebudowa odcinka kanału sanitarnego zakłada wymianę istniejących rurociągów o średnicy 250 mm i 300 mm na 400 mm (kamionka) oraz 500 x 45,5 mm (PE 100 RC trójwarstwowe do kanalizacji) wraz z wymianą istniejących studni. Studnia o rzędnych 215,22/211,22 w pobliŝu rzeki Białej, która zostanie wyłączona z eksploatacji. Na całej długości kanału DN 400 dla odwodnienia wykopu przyjęto warstwę filtracyjną Ŝwirowo piaskową grubości 25cm. W zaleŝności od warunków gruntowo-wodnych projektuje się następującą technologię posadowienia rurociągów kanalizacyjnych: w gruntach nawodnionych nośnych kanał naleŝy montować zgodnie z rys nr 1/K Nr1 A oraz z następującymi uwagami: - warstwa ławy Ŝwirowo-piaskowej o grubości 20cm (warstwa Ŝwirowa 10cm naleŝy zagęścić do IS=90% i warstwa piaskowa 10cm zagęścić do IS=95%) spód danej warstwy umiejscowić na głębokości około 20cm poniŝej spodu rury kanalizacyjnej, - obsypkę w obrębie stref bocznych naleŝy zagęścić do IS=95%; wierzch tej warstwy wyprowadzić do wysokości 30cm powyŝej wierzchu rurociągu. w gruntach nawodnionych nienośnych kanał naleŝy montować zgodnie z rys nr 1/K Nr2 oraz z następującymi uwagami: - geotkaninę układać na dnie oraz przy krawędziach wykopu, przy czym długość geotkaniny w przekroju poprzecznym naleŝy tak dobrać, aby mogła umoŝliwić wykonanie zakładu o szerokości min. 50cm, - warstwa ławy Ŝwirowo-piaskowej o grubości 35cm (warstwa Ŝwirowa 25cm naleŝy zagęścić do IS=90% i warstwa piaskowa 10cm zagęścić do IS=95%) spód danej warstwy umiejscowić na głębokości około 35cm poniŝej spodu rury kanalizacyjnej, - obsypkę w obrębie stref bocznych naleŝy zagęścić do IS=95%; wierzch tej warstwy wyprowadzić do wysokości 30cm powyŝej wierzchu rurociągu. W pasie drogowym ul. Targowej i Polnej kanał naleŝy montować zgodnie z rys nr 2/K Nr3 oraz z następującymi uwagami: - geotkaninę układać na dnie oraz przy krawędziach wykopu, przy czym długość geotkaniny w przekroju poprzecznym naleŝy tak dobrać, aby mogła ona objąć poniŝej opisane warstwy podsypek i obsypek do poziomu 30cm powyŝej wierzchu rury kanalizacyjnej oraz wykonanie zakładu o szerokości min. 30cm, - warstwa ławy Ŝwirowo-piaskowej o grubości 35cm (warstwa Ŝwirowa 25cm naleŝy zagęścić do IS=90% i warstwa piaskowa 10cm zagęścić do IS=95%) spód danej warstwy umiejscowić na głębokości około 35cm poniŝej spodu rury kanalizacyjnej, - obsypkę w obrębie stref bocznych naleŝy zagęścić do IS=95%; wierzch tej warstwy wyprowadzić do wysokości 30cm powyŝej wierzchu rurociągu. 2. Obudowa wykopów Przyjęte w projekcie rury z kamionki wymagają współpracy z odpowiednią obsypką. Z kolei dobre zagęszczenie obsypki uzyskuje się przy ścianach pionowych (lub prawie pionowych) wykopu po uprzednim usunięciu (podniesieniu w górę) obudowy w obrębie zagęszczanej warstwy.

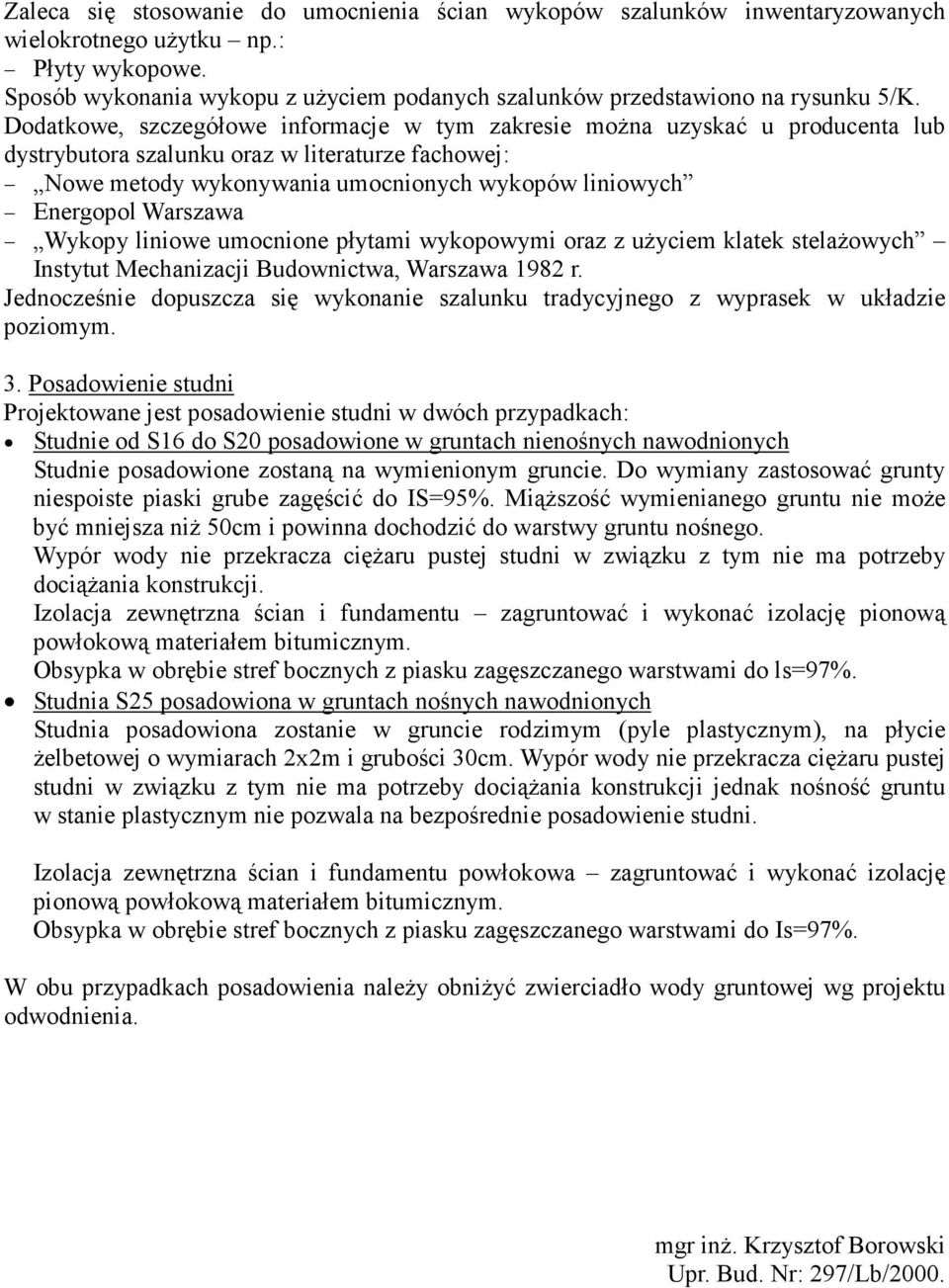

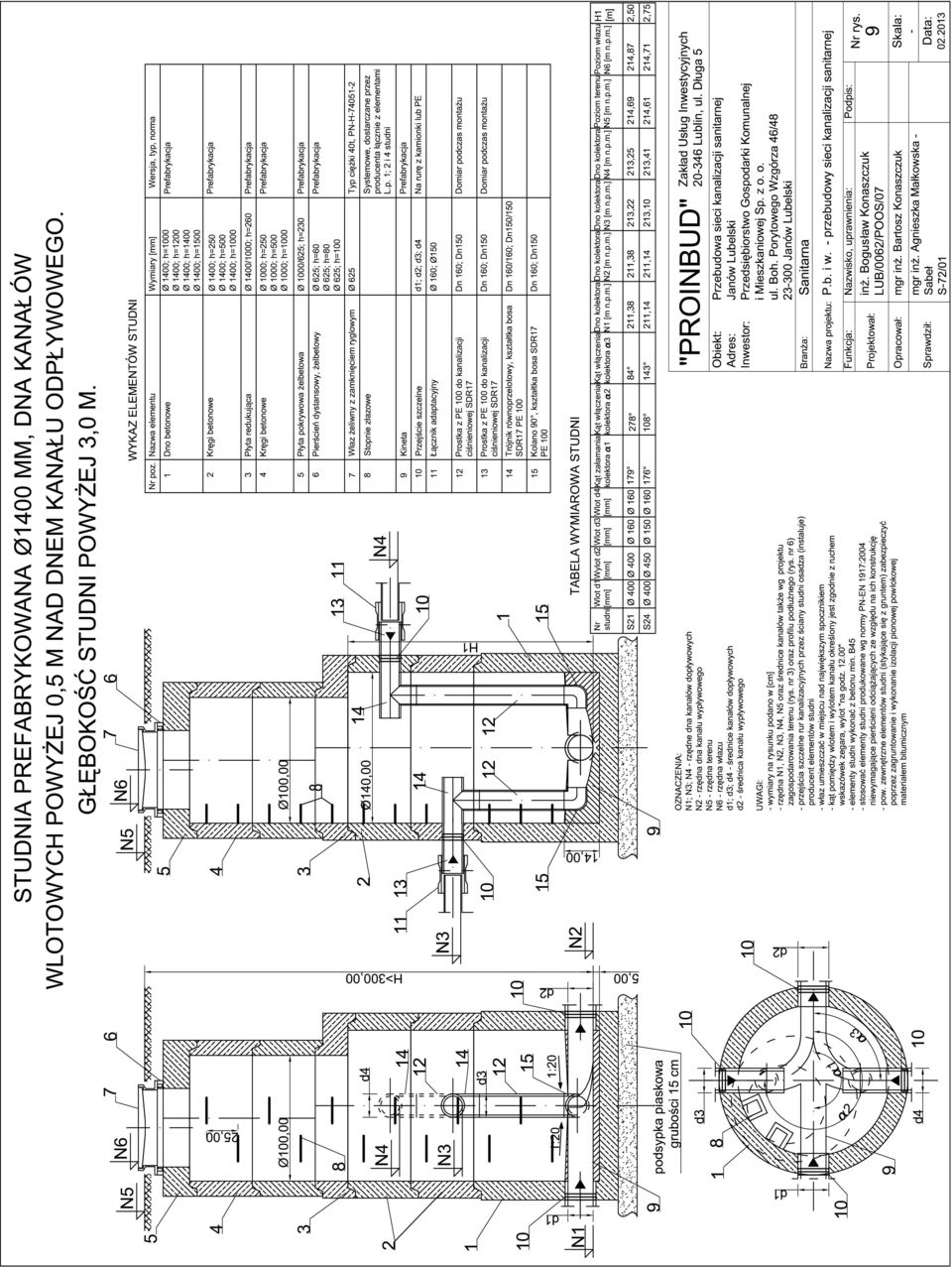

8 Zaleca się stosowanie do umocnienia ścian wykopów szalunków inwentaryzowanych wielokrotnego uŝytku np.: Płyty wykopowe. Sposób wykonania wykopu z uŝyciem podanych szalunków przedstawiono na rysunku 5/K. Dodatkowe, szczegółowe informacje w tym zakresie moŝna uzyskać u producenta lub dystrybutora szalunku oraz w literaturze fachowej: Nowe metody wykonywania umocnionych wykopów liniowych Energopol Warszawa Wykopy liniowe umocnione płytami wykopowymi oraz z uŝyciem klatek stelaŝowych Instytut Mechanizacji Budownictwa, Warszawa 1982 r. Jednocześnie dopuszcza się wykonanie szalunku tradycyjnego z wyprasek w układzie poziomym. 3. Posadowienie studni Projektowane jest posadowienie studni w dwóch przypadkach: Studnie od S16 do S20 posadowione w gruntach nienośnych nawodnionych Studnie posadowione zostaną na wymienionym gruncie. Do wymiany zastosować grunty niespoiste piaski grube zagęścić do IS=95%. MiąŜszość wymienianego gruntu nie moŝe być mniejsza niŝ 50cm i powinna dochodzić do warstwy gruntu nośnego. Wypór wody nie przekracza cięŝaru pustej studni w związku z tym nie ma potrzeby dociąŝania konstrukcji. Izolacja zewnętrzna ścian i fundamentu zagruntować i wykonać izolację pionową powłokową materiałem bitumicznym. Obsypka w obrębie stref bocznych z piasku zagęszczanego warstwami do ls=97%. Studnia S25 posadowiona w gruntach nośnych nawodnionych Studnia posadowiona zostanie w gruncie rodzimym (pyle plastycznym), na płycie Ŝelbetowej o wymiarach 2x2m i grubości 30cm. Wypór wody nie przekracza cięŝaru pustej studni w związku z tym nie ma potrzeby dociąŝania konstrukcji jednak nośność gruntu w stanie plastycznym nie pozwala na bezpośrednie posadowienie studni. Izolacja zewnętrzna ścian i fundamentu powłokowa zagruntować i wykonać izolację pionową powłokową materiałem bitumicznym. Obsypka w obrębie stref bocznych z piasku zagęszczanego warstwami do Is=97%. W obu przypadkach posadowienia naleŝy obniŝyć zwierciadło wody gruntowej wg projektu odwodnienia. mgr inŝ. Krzysztof Borowski Upr. Bud. Nr: 297/Lb/2000.
