1 NOWOSC TARGÓW 2016 ROZWINIECIE SYSTEMU ISO-TOP WINFRAMER NOWOŚĆ W SYSTEMIE MONTAŻU W ZEWNĘTRZNEJ WARSTWIE IZOLACJI CIEPLNEJ ISO-TOP WINFRAMER TYP 2

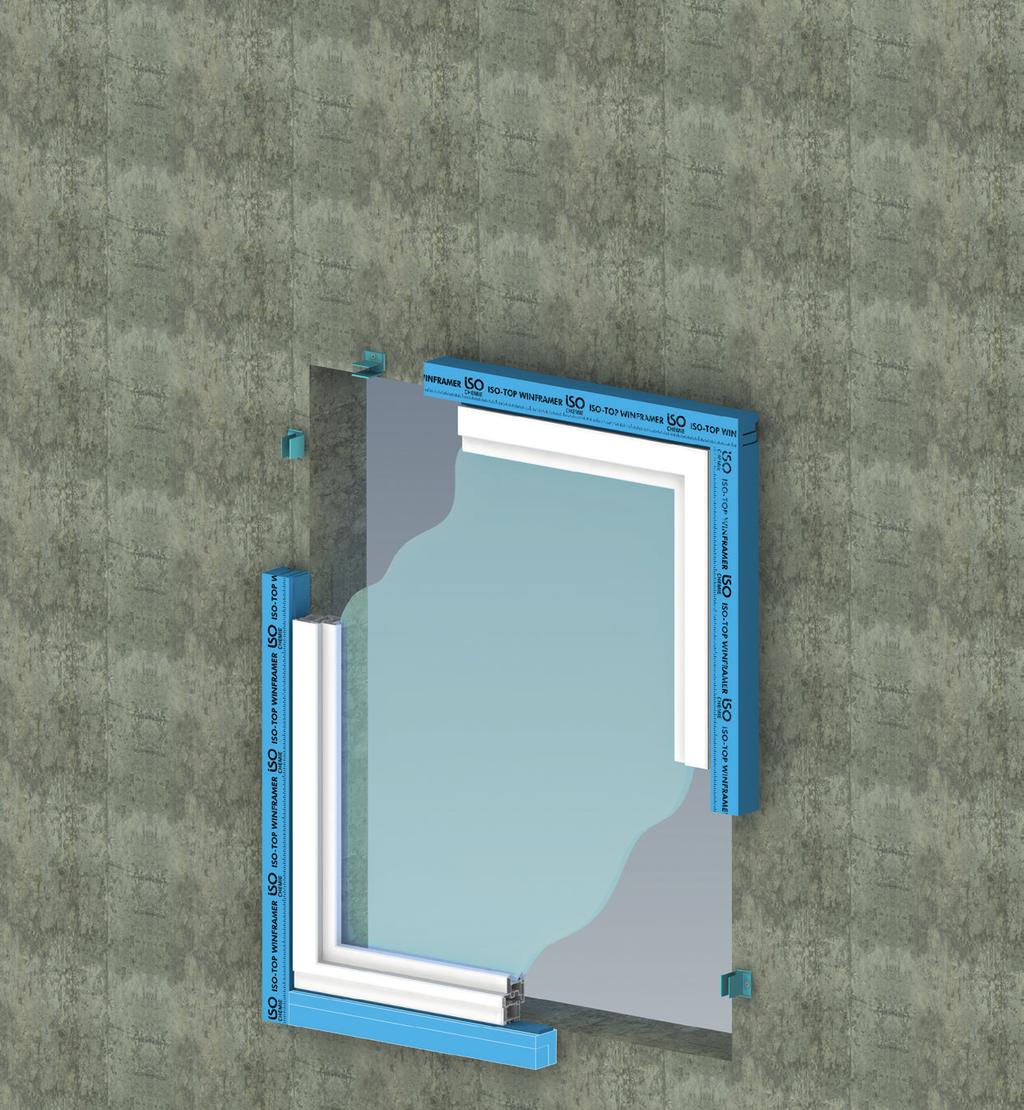

2 ROZWINIECIE SYSTEMU ISO-TOP WINFRAMER TYP 2 ROZWINIECIE SYSTEMU OPIS PRODUKTU ISO-TOP WINFRAMER TYP 2 został rozwinięty specjalnie do montażu elementów budowlanych w płaszczyźnie izolacji, przed nośną częścią ściany budynków. Nowy TYP 2 uzupełnia już sprawdzone i zbadane w szerokim zakresie komponenty systemowe naszego SYSTEMU MONTAŻU W ZE- WNĘTRZNEJ WARSTWIE IZOLACJI CIEPLNEJ ISO-TOP WINFRAMER o dodatkowe możliwości zastosowań. TYP 2 nadaje się przy tym specjalnie do montażu okien o małej i średniej wielkości i przedstawia idealne uzupełnienie w rodzinie systemowej SYSTEMU MONTAŻU W ZEWNĘTRZNEJ WARSTWIE IZOLACJI CIEPLNEJ ISO-TOP WINFRAMER. ISO-TOP WINFRAMER TYP 2 składa się z następujących komponentów systemowych: konsola umocnieniowa, płyta dystansowa, kantówka izolująca oraz dolny kątownik systemowy, jak również klej systemowy ISO-TOP KLEJ FLEX WF (patrz tabela komponenty systemowe). TYP 2 w porównaniu do poprzednika ISO-TOP WINFRAMER TYP 1 charakteryzuje się przede wszystkim bocznym przejmowaniem obciążeń zmiennych spowodowanych ciśnieniem wiatru oraz siłami ssącymi, za pomocą konsoli umocnieniowych. Przebadane aluminiowe konsole umocnieniowe montowane są wstępnie przy powszechnych dla montażu okien bocznych punktach mocowania, a następnie pokrywane są wysoce izolującą kantówką oraz oddzielane termicznie. Dzięki bocznemu wzdłużnemu klejeniu kantówki izolującej do podłoża muru powstaje obwodowa szczelna powietrznie ościeżnica izolująca. Funkcję nośną w dolnym obszarze połączenia przejmuje ISO-TOP WINFRAMER KANTÓW- KA SYSTEMOWA, która jak zwykle jest połączona klejeniem i mechanicznie za pomocą śrub. Szczelność powietrzna przebiegająca w całej płaszczyźnie okna oraz termicznie oddzielona ościeżnica obwodowa stwarzają idealne warunki do przenoszenia obciążeń oraz oferują optymalną płaszczyznę zabudowy dla montażu i uszczelnienia zgodnego z Leitfaden zur Montage RAL ( Wytyczne do montażu ). ZALETY PRODUKTU montaż okien o małej i średniej wielkości w płaszczyźnie izolującej optymalna integracja z systemami WDV szczelne powietrznie połączenie z murem optymalizacja współczynnika Ψ poprzez wysoce izolujące kantówki odpowiada wymaganiom EnEV (ustawa energooszczędna) i spełnia wymagania RAL Leitfaden zur Montage ( Wytyczne do montażu ) idealna baza do uszczelnienia 3-płaszczyznowego za pomocą wielofunkcyjnych taśm uszczelniających kombinowalne z ISO-TOP WINFRAMER TYP 1 doskonale nadaje się do termomodernizacji budynków ZASTOSOWANIE ISO-TOP WINFRAMER TYP 2 może być zastosowany w sposób szybki i prosty do montażu okien w płaszczyźnie izolacji. Przenoszenie obciążeń z dolnego połączenia okna, przejmuje ISO-TOP WINFRAMER KANTÓWKA SYSTEMOWA, której nośność została potwierdzona w szerokich testach instytutu ift Rosenheim. ISO-TOP WINFRAMER KONSOLE UMOCNIENIOWE mocowane są następnie za pomocą powszechnych na rynku dopuszczonych śrub fasadowych po bokach i od góry. Liczba punktów mocowań wyznaczana jest przy tym indywidualnie do montowanego okna i przejmowanych obciążeń. Następnie wpasowywane są dokładnie ISO-TOP WINFRAMER KANTÓWKI IZOLU- JĄCE z wysoce uszczelnianego polistyrenu XPS poprzez konsole mocujące. Zapewniają one całkowite zakrycie poszczególnych punktów mocowań i dzięki temu uzyskujemy optymalną wartość współczynnika Ψ. Klejenie kantówek izolujących do muru następuje za pomocą ISO-TOP KLEJ FLEX WF.

3 DWA TYPY PASUJACE DO SIEBIE IDEALNIE! ISO-TOP WINFRAMER TYP 1 ISO-TOP WINFRAMER TYP 2 certyfikowany do domów pasywnych nadaje się idealnie do dużych, ciężkich elementów okien i drzwi spełnia wymagania TRAV (kategoria C) oraz dyrektywy ETB badane przez ift na ochronę antywłamaniową wegług RC2 i RC3 trwała funkcjonalność potwierdzona badaniem elementu budowlanego zgodnie z MO-01/1 obliczenie wartości f Rsi za pomocą ift-montagetool indywidualny pomiar statyczny za pomocą ISO-TOP WINFRAMER STATIC-TOOL bardzo dobre właściwości izolacji akustycznej na całym obwodzie systemu ościeżnicy elastycznie kombinowalny z komponentami systemowymi TYP 2 odpowiedni do małych i średnich elementów okien i drzwi bardzo dobry współczynik Ψ dzięki wysoce wydajnemu systemowi izolacji mocowanie mechaniczne dla optymalnego przejmowania obciążeń od wiatru, sił ssących i obciążeń użytkowych dopuszczony do obliczeń punktów mocowań według Planu Mocowań ift szczelne powietrznie połączenie z murem stosowalny w dolnych, górnych i bocznych połączeniach okiennych możliwość natychmiastowych obciążeń (brak czasów oczekiwania) elastycznie kombinowalny z komponentami systemowymi TYP 1

4 ISO-TOP WINFRAMER TYP 2 ROZWINIECIE SYSTEMU ISO-TOP WINFRAMER TYP 2 Efektem jest w pełni oddzielona termicznie oraz szczelna termicznie płaszczyzna zabudowy po obwodzie otworu okiennego. Taka ościeżnica izolacyjna tworzy wokoło optymalne podłoże do profesjonalnego montażu okien za pomocą wielofunkcyjnych taśm uszczelniających fugi ISO-BLOCO ONE, zgodnie z zasadą uszczelnienia 3-płaszczyznowego Leitdaden zur Montage RAL ( Wytyczne do montażu ). SYSTEM MONTA- ŻU W ZEWNĘTRZNEJ WARSTWIE IZOLACJI CIEPLNEJ ISO-TOP WINFRAMER przykrywany jest bezpośrednio przez montowany następnie zintegrowany system izolacji cieplnej. AKCESORIA ISO-TOP KLEJ FLEX WF to wysokowartościowy, neutralny, jednokomponentowy, trwale elastyczny klej na bazie hybrydowo-polimerowej. Nadaje się optymalnie do szczelnego powietrznie klejenia ISO-TOP WINFRAMER KANTÓWKI IZOLUJĄCEJ do muru. Ponadto umożliwia on beznapięciowe klejenie strukturalne systemu montażu w zewnętrznej warstwie izolacji cieplnej. ISO-TOP KLEJ FLEX WF służy także jako uszczelnienie i jako środek klejący w zakończeniach narożników. Pozostałe informacje uzyskacie Państwo na karcie danych produktu ISO-TOP KLEJ FLEX WF. OPTYMALNE DOPASOWANIE WZDŁUŻNE Dla prostego i szybkiego montażu systemowych kantówek izolujących zaopatrzone są one od strony główek w połączenie na zatrzask. W ten sposób poszczególne kantówki izolujące są na siebie wtykane i montowane do powierzchni ściany. Umożliwia to wyraźnie prostszą obsługę i zapewnia czyste i technicznie bezusterkowe zabudowanie w płaszczyźnie ściany nośnej. Przykład montażu: ISO-TOP WINFRAMER TYP 2 Połączenie na zatrzask Komponenty systemowe ISO-TOP WINFRAMER TYP 2 Długość Szerokość / Wysokość Pozycja zabudowy ISO-TOP WINFRAMER KATNTÓWKA IZOLUJĄCA mm 80 / 80 oraz 140 / 80 mm boczna, górna ISO-TOP WINFRAMER KONSOLA UMOCNIENIO mm wzgl mm boczna, górna WA (Kombinacja kantówej aluminiowych) ISO-TOP WINFRAMER PŁYTA DYSTANSOWA - w połączeniu z kant. Izol. boczna, górna 140 / 80 mm ISO-TOP WINFRAMER KANTÓWKI SYSTEMOWE TYP mm 80 / 80 oraz 140 / 90 mm dolna ISO-TOP KLEJ FLEX WF Do mocowania na skorupie ściany oraz jako uszczelnienie w połączeniach stykowych PORÓWNANIE SYSTEMÓW ISO-TOP WINFRAMER TYP 1 ORAZ TYP 2 Właściwości ISO-TOP WINFRAMER TYP 1 ISO-TOP WINFRAMER TYP 2 Obciążenia nośne > 150 kg < 150 kg Wielkości elementów > 2 qm < 2 qm RC 2 jest nie wymagane RC 3 jest nie wymagane Mocowanie TRAV jest nie wymagane Izolacja akustyczna optymalny odpowiedni Okno chroniące przed hałasem optymalny odpowiedni Liniowe przejmowanie obciążeń odpowiedni nieodpowiedni Przenoszenie obciążeń zmiennych nieodpowiedni odpowiedni Nowe budownictwo optymalny odpowiedni Renowacja na pozostających tynkach i farbach odpowiedni optymalny Zastosowanie płyt systemowych z każdej strony z dołu Badanie elem. budowlanego istnieje nie wymagane Wysięg do 200 mm do 140 mm

5 ROZWINIECIE SYSTEMU ISO-TOP WINFRAMER TYP 2 ROZWINIECIE SYSTEMU Dane techniczne Norma Klasyfikacja ISO-TOP WINFRAMER KANTÓWKA IZOLUJĄCA: Opis materiału Klasa materiału. budowlanego DIN 4102 B1 polistyren XPS Zdolność przewodzenia ciepła DIN EN λ = 0,036 W / (m K) Odporność powszechne mat. budowlane ISO-TOP WINFRAMER KONSOLA UMOCNIENIOWA: Opis materiału wysoce odporny stop aluminiowy Przejmowanie obciążeń według obliczeń statycznych > 0,45 kn Wykonanie 2-częściowe (kątownik nośny i wspierający) Otwór Ø 8 mm Kolor aluminiowy ISO-TOP WINFRAMER KANTÓWKI SYSTEMOWE TYP 2 I PŁYTA DYSTANSOWA: Opis materiału (PURATHERM) kompozyt PUR Kolor beżowy Klasa mat. budowlanego DIN EN E Ogólne dopuszczenie budowlane Z Zdolność przewodzenia ciepła DIN EN λ = 0,096 W /(m K) Ochrona akustyczna w zależności od klasy ochrony aktust. elem. budowl. / okna do 50 dba w fudze Odporność temperaturowa -50 C do +100 C Odporność na starzenie odporne na gnicie, nierdzewne Odporność na wilgoć wysoka odporność na wilgoć / odporne na grzyby i termity Stabilność kształtu wysoka stabilność kształtu także na świeżym powietrzu Przenoszenie obciążeń 150 kg / m w zależn. od materiału ściany i wysięgu* Okres magazynowania (Kantówka system. i rdzeń izol.) 24 miesiące ISO-TOP WINFRAMER RDZEŃ IZOLUJĄCY: Opis materiału polistyren XPS Klasa materiału budowlanego DIN 4102 B1 Zdolność przewodzenia ciepła DIN EN λ = 0,036 W /(m K) Odporność powszechne materiały budowlane * Dla szczegółowego pomiaru wstępnego mamy do dyspozycji nasz ISO-TOP WINFRAMER STATIC-TOOL.
