1 OknoPlus Luty 2017

2 Dobór okien w systemach Brügamnn AD bluevolution 82 ü

3 A. Okna białe - maksymalny gabaryt w 1 ramie Brügmann AD x Max 7 m 2 bluevolution x Max 8m 2 B. Okno kolorowe - maksymalny gabaryt w 1 ramie Brügmann AD x Max 5 m 2 bluevolution x Max 6m 2 C. Strefy wiatrowe gdzie montujemy okno.. D. Proporcja pomiędzy szerokością a wysokością dla skrzydeł UR i R nie powinna być większa niż: Sz = 1,2 x Wy E. Statyka maksymalne wymiary F. Izolacyjność akustyczna, termiczna i wentylacja ü

4 WIELKOŚĆ ZABUDOWY W JEDNEJ RAMIE bluevolution82 Brügmann AD ü

5 Zależna od temperatury zmiana długości e różnych materiałów ramy Materiały profili okiennych ε w mm / m twarde PVC (białe) 1,6 twarde PVC (kolorowe) i PMMA (kolorowe koekstrudowane) 2,4 profil aluminiowy z izolacją cieplną (jasny) 1,2 profil aluminiowy z izolacją cieplną (ciemny) 1,3 ü

6

7

8 STREFY WIATROWE bluevolution82 Brügmann AD ü

9

10 MAKSYMALNE WYMIARY bluevolution82 Brügmann AD ü

11 Statyka Ix = 2,26 cm 4 Iy = 1,06 cm 4 VS 8020 ü

12 Statyka VS 8520 Ix = 1,72 cm 4 Iy = 0,89 cm 4 ü

13 Statyka VS 8050 Ix = 3,43 cm 4 Iy = 1,44 cm 4 ü

14 bluevolution82

15 bluevolution82

16 bluevolution82

17 bluevolution82

18 Brügmann AD

19 Brügmann AD

20 Brügmann AD

21 Brügmann AD

22 Brügmann AD

23 Brügmann AD

24 Brügmann AD

25 OKREŚLANIE WARTOŚCI STATYCZNYCH bluevolution82 BrügmannAD ü

26 Określenie wartości statycznych I erf = w * L 4 *a 1920*f max *E a szerokość obciążenia L - długość podparcia w - obciążenie wiatrem wg DIN f max max. Dopuszczalne ugięcie E moduł sprężystości podłużnej w KN/cm 2 I erf wymagany geometryczny moment bezwładności Statyka ü

27 2, ,10 + 2,26 = 38,62 cm 4 ü

28

29 MINIMALNE WYMIARY bluevolution82 BrügmannAD ü

30 bluevolution82 Brügmann AD D > 10 x wysokość profilu ü

31 bluevolution82 Brügmann AD ü

32 ŁĄCZNIKI SYSTEMÓW bluevolution82 AD BrügmannAD ü

33 bluevolution 82 NP0190 Brügmann AD NP0190 ü

34 bluevolution 82 NP8110 Brügmann AD NP0110 ü

35 bluevolution 82 NP8120 Brügmann AD NP0120 ü

36 bluevolution 82 NP8140 Brügmann AD NP0140 ü

37 bluevolution 82 NP8170 Brügmann AD NP0130 ü

38 bluevolution 82 NP8150 Brügmann AD NP0150 ü

39 bluevolution 82 NP0100 Brügmann AD NP0100 ü

40 bluevolution 82 Brügmann AD ü

41 bluevolution 82 Brügmann AD ü

42 Montaż okien bluevolution82 BrügmannAD ü

43

44 Minimalna szerokość szczelin między ramą ościeżnicy a ościeżem przy uszczelnieniach kitami elastycznymi Maksymalny wymiar szczeliny pomiędzy ościeżnicą a murem nie powinien przekraczać 40 mm; przy stosowaniu pianek jednoskładnikowych wymiar ten powinien wynosić max 30 mm ü

45

46

47

48

49

50

51

52 Tabela 7.10 Kryteria przy wyborze elementów do mocowania Oznaczenie typu B1 Opis Beton beton lekki Mieszanka cementu, uziarnienia kruszywa, wody i ewentualnie wypełniacze. Poprzez lekkie wypełniacze (np. pumeks) często mniejsza wytrzymałość na zgniatanie. Gęstość objętościowa rzeczywista od 800 do 2000 kg/m 3 przykładowy rysunek (nie w pełnych wymiarach) B2 beton zwykły jak wcześniej, jednak wyższe wytrzymałości na zgniatanie ze względu na wypełniacze Gęstość objętościowa rzeczywista od 2000 do 2600 kg/m 3 M1 Cegła cegły pełne ze zwartą strukturą np. cegły pełne (np. klinkierowe), pełne cegły wapienno-cynkowe, udział powierzchni otworów do 15%. Bardzo wysoka wytrzymałość na zgniatanie, dobrze nadaje się jako podłoże do mocowania. M2 Materiały budowlane z otworami - pustaki ścienne o zwartej strukturze np. cegła dziurawka, cegła dziurawka z otworami pionowymi, pustaki wapienno-krzemowe, udział powierzchni otworów większy niż 15%. Wysoka wytrzymałość na zgniatanie M3 Cegły pełne o strukturze porowatej np. z betonu lekkiego, glińca, betonu komórkowego o strukturze porowatej, dlatego często z niską wytrzymałością na zgniatanie M4 Materiały budowlane z otworami o strukturze porowatej pustaki ścienne, np. cegła dziurawka z otworami pionowymi lekka, pustaki z betonu lekkiego o zwartej strukturze i z przestrzeniami i dlatego zazwyczaj o niskiej wytrzymałości na zgniatanie. ü 53

53 Tabela 7.11 Typowe elementy do mocowania Oznaczenie typu A Opis śruby do mocowania bezpośredniego i śruby dystansowe do bezpośredniego mocowania ramy uniwersalne zastosowanie przy starym i nowym budownictwie dybel nie jest konieczny Należy przestrzegać zaleceń producenta, dotyczących głębokości wiercenia, grubości śrub, odstępów krawędzi od kantu cegły, wolnej długości dybla (szerokość spoiny) i odnośnie zastosowania klocków. przykładowy rysunek (nie w pełnych wymiarach) B Dybel ramy z tworzywa sztucznego i dybel ramy z metalu do mocowania ramy zastosowanie przy starym i nowym budownictwie Montaż poprzez profil Należy przestrzegać zaleceń producenta, dotyczących głębokości wiercenia, grubości śrub, odstępów krawędzi od kantu cegły i wolnej długości dybla (szerokość spoiny) C Bolec rozporowy do mocowania konsoli, kątowników, łączników nośnych, itp. zastosowanie przy starym i nowym budownictwie do przenoszenia większych ciężarów Montaż poprzez profil Należy przestrzegać zaleceń producenta (lub ewentualnie dopuszczenia), dotyczących głębokości średnicy wiercenia, odstępów krawędzi od kantu cegły oraz nakazanego momentu obrotowego (skręcającego) D kotwy zespolone i kotwy iniekcyjne do mocowania konsoli, kątowników, łączników nośnych, itp. zastosowanie jak wyżej, jednak możliwe mniejsze odstępy krawędzi Montaż poprzez profil Należy przestrzegać zaleceń producenta (lub ewentualnie dopuszczenia), dotyczących głębokości średnicy wiercenia, odstępów krawędzi od kantu cegły oraz nakazanego momentu obrotowego (skręcającego) ü 54

54 Tabela 7.12 Kombinacje podłóż do mocowania oraz elementów do mocowania podłoże mocowania element do mocowania A B C D Śruby do mocowania bezpośredniego dybel ramy z tworzywa sztucznego, dybel ramy metalowej Bolec rozporowy kotwy zespolone i kotwy iniekcyjne B1 beton lekki B2 beton zwykły M1 bloki pełne o zwartej strukturze M2 materiały budowlane z otworami M3 bloki pełne o strukturze porowatej M4 materiały budowlane z otworami o strukturze porowatej odpowiednia kombinacja należy skonsultować z producentem, czy kombinacja jest odpowiednia nie odpowiednia ü 55

55

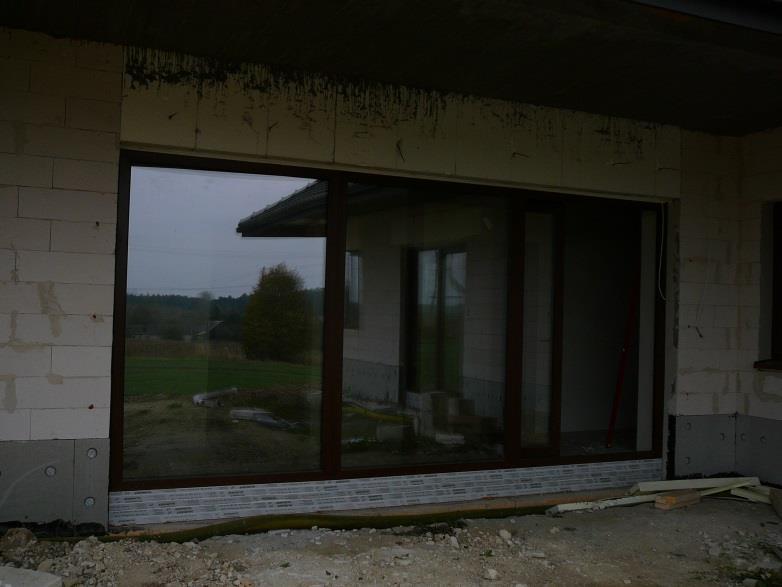

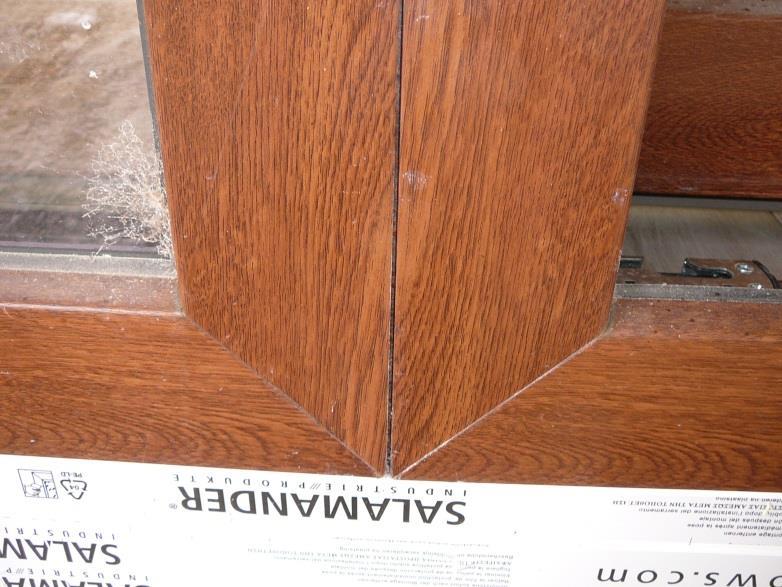

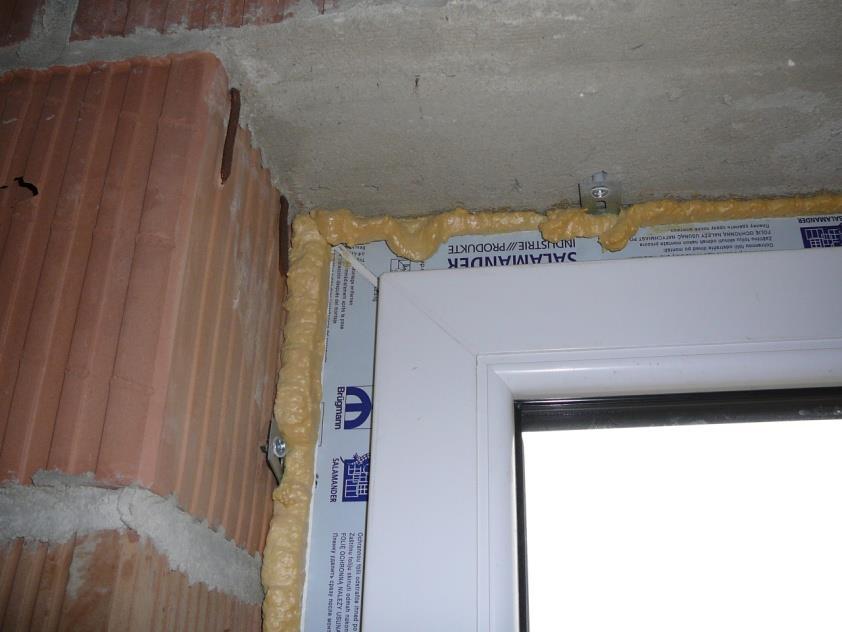

56 Błędy montażowe bluevolution82 BrügmannAD ü

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72 Dziękuję za uwagę ü
