Halogenowy promiennik podczerwieni IRCF

Transkrypt

1 Halogenowy promiennik podczerwieni W Grzałki elektryczne 3 modele(i) Halogenowy promiennik podczerwieni Ogrzewanie miejscowe dużych budynków Zastosowanie Promiennik jest specjalnie przeznaczony do ogrzewania miejscowego budynków o dużej kubaturze, takich jak kościoły, hangary lotnicze i duże namioty. Dzięki wysokiej wydajności i kompaktowym rozmiarom doskonale nadaje się do wielu trudnych zastosowań. Komfort Promienniki oferują wydajne i przyjemne ogrzewanie na poziomie mieszkalnym, zapewniając indywidualny komfort poprzez ogrzewanie miejscowe i strefowe. Brak ruchomych części oznacza cichy system, który nie generuje ruchu powietrza, tworząc zdrowy klimat wnętrza dzięki ograniczeniu roznoszenia kurzu, bakterii i zapachów. Specyfikacja produktu Wyposażony w jedną do trzech lamp halogenowych i reflektory o wysokim połysku. Uchwyt montażowy umożliwia łatwy montaż na ścianie lub pod sufitem. Promiennik można ustawić pod kątem. Kratka ochronna dostępna jako wyposażenie dodatkowe. Odporna na korozję aluminiowa obudowa. Kolor: RAL Praca i oszczędności Promienniki są proste i elastyczne w montażu i wymagają minimum konserwacji. Oferują natychmiastowe ciepło i nie wymagają rozgrzewania. Promienniki mogą zapewnić oszczędności do 25% w porównaniu z grzejnikami konwektorowymi, zwłaszcza w wysokich, sporadycznie używanych pomieszczeniach. Wzornictwo Promiennik ma dyskretny i kompaktowy wygląd. Wyposażony w jedną do trzech lamp halogenowych i reflektory o wysokim połysku. Wysokość montażu 3 10 m Projekt i specyfikacje mogą ulec zmianie bez uprzedzenia

2 Halogenowy promiennik podczerwieni Promienniki można zamontować na ścianie lub na suficie i stosować w sporadycznie używanych budynkach, takich jak obszar startowy toru gokartowego. Promienniki często instaluje się w dużych magazynach. Zapewniają natychmiastowe i wydajne ciepło, dzięki czemu inwestycja w nie szybko się zwraca. Najmniejszy model promiennika doskonale sprawdzi się w trudnych zastosowaniach, takich jak kościoły.

3 Halogenowy promiennik podczerwieni Dane techniczne Promiennik podczerwieni 3 Typ Moc grzewcza [W] Napięcie [V] Wymiary DxWxS Liczba lamp Masa [kg] x230x , x375x , /400V3~ 490x515x ,0 Stopień ochrony: Halogenowy promiennik podczerwieni : (IP20), budowa standardowa. Certyfikat CE. Wymiary 3000 W Typ Wysokość Długość Promiennik można ustawić pod kątem.

4 Halogenowy promiennik podczerwieni Umieszczenie, montaż i instalacja Lokalizacja Do ogrzania stanowiska pracy najlepiej jest użyć dwóch urządzeń, których zasięg będzie się krzyżować. Montaż Dostarczane z uchwytem montażowym można zamocować na ścianie lub na suficie. Promienniki zawsze należy montować poziomo. Urządzenie można ustawić pod kątem. Kratka ochronna IRCG1 jest dostępna jako wyposażenie dodatkowe. Minimalna odległość montażowa, patrz Rys. 1 i 2. A Przyłącze Model jest przeznaczony do montażu stacjonarnego. B C Min. odległość 1,5 kw 3 kw 4,5 kw Sufit A Ściana B Podłoga C Rys. 1: Minimalna odległość montażowa przy montażu ściennym. A B C Min. odległość 1,5 kw 3 kw 4,5 kw Sufit A Ściana B Podłoga C Rys. 2: Minimalna odległość montażowa przy montażu sufitowym.

5 Halogenowy promiennik podczerwieni Opcje sterowania Akcesoria Regulacja za pomocą programatora (jednofazowa) Programator można ustawić na żądany czas. Jeśli bieżące obciążenie przekracza zakres ustawień programatora lub jeśli zachodzi konieczność sterowania większym systemem, można zastosować stycznik. L, dodatkowa lampa Lampy halogenowe o mocy 1,5 kw są wymienne i oferują żywotność około godzin przy normalnym użytkowaniu. CBT, programator elektroniczny Regulacja za pomocą programatora, stycznika i przełącznika (trójfazowego) Połączenie wykonuje się przy użyciu 3-stopniowego przełącznika, który umożliwia ręczne załączanie elementów Programator można ustawić na żądany czas. S3, ręczny przełącznik mocy stopniowy CBT, programator Regulacja za pomocą termostatu, stycznika i przełącznika (trójfazowego) Termostat wybiera się odpowiednio do potrzeb i warunków otoczenia. Połączenie wykonuje się przy użyciu 3-stopniowego przełącznika, który umożliwia ręczne załączanie elementów T10S, termostat elektroniczny z ukrytym potencjometrem TK10S, termostat elektroniczny z widocznym potencjometrem KRT1900, termostat z kapilarą, IP55 S3, ręczny przełącznik mocy stopniowy Dodatkowe informacje i opcje zawiera sekcja Sterowanie. Sterowanie i inne akcesoria Typ Opis WxSxG CBT Programator 155x87x43 S3 Ręczny przełącznik mocy stopniowy 72x64x46 T10S Termostat elektroniczny z ukrytym potencjometrem 80x80x31 TK10S Termostat elektroniczny z widocznym potencjometrem 80x80x31 KRT1900 Termostat pokojowy z kapilarą, IP55 165x57x60 L Dodatkowa lampa IRCG1 Kratka ochronna do Model 3000 wymaga 2 szt., natomiast model 4500 wymaga 3 szt.

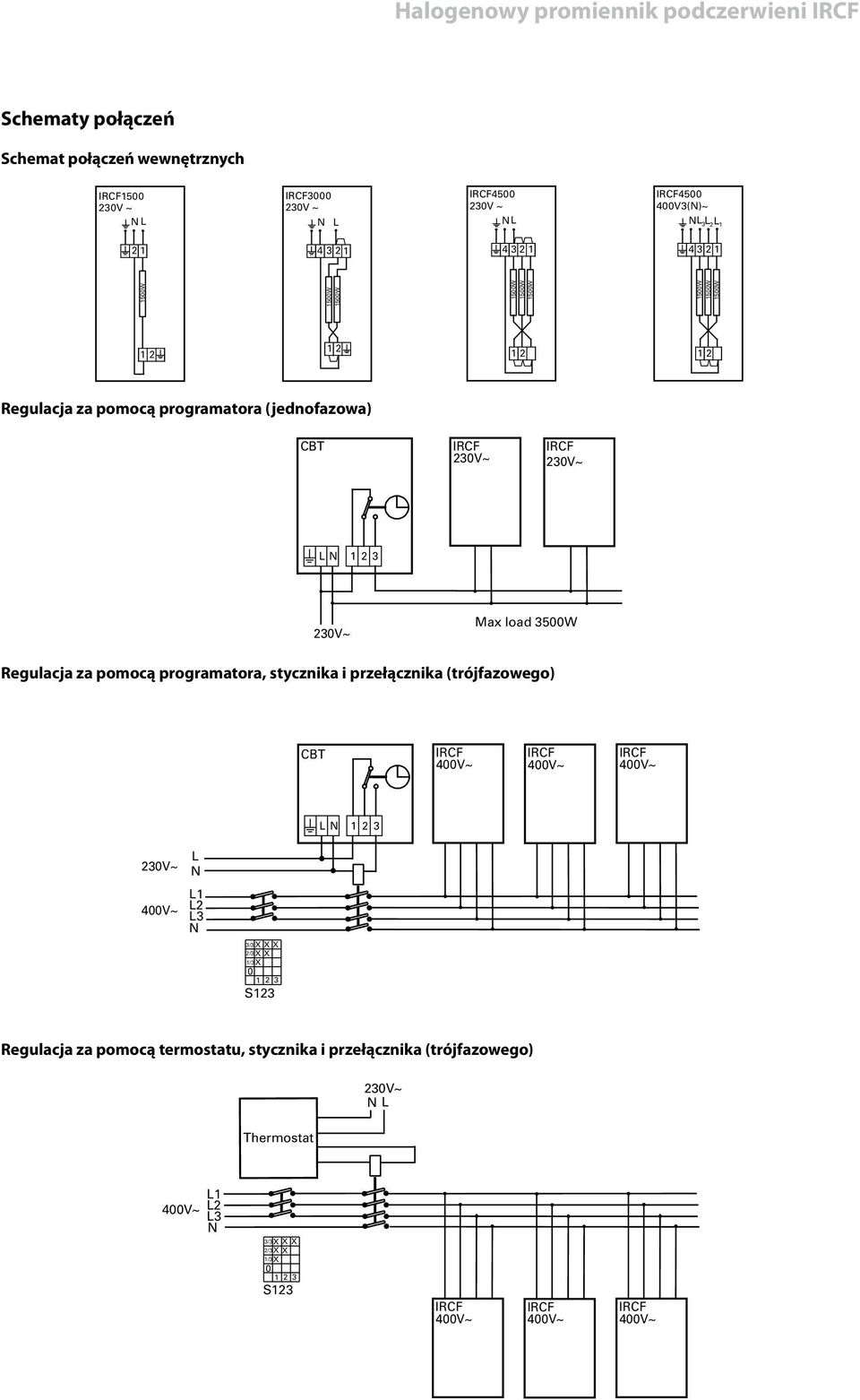

6 Halogenowy promiennik podczerwieni Schematy połączeń Schemat połączeń wewnętrznych NL V3(N)~ NL 3 L 2 L P N Thermostat Regulacja za pomocą programatora (jednofazowa) 4500 NL CBT V3(N)~ NL 3 L 2 L 1 LN Max load 3500W Regulacja za pomocą programatora, stycznika i przełącznika (trójfazowego) CBT LN L N L1 L2 L3 N 3/3 X XX 2/3X X 1/3X 0 S3 Regulacja za pomocą termostatu, stycznika i przełącznika (trójfazowego) Thermostat L1 L2 L3 N 3/3 X XX 2/3X X 1/3X 0 S3
