KONWERTER ETHERNET-RS485/RS232 MK01 PRZEZNCZENIE Konwerter Ethernet-RS485/RS232 typu MK01 umożliwia podłączenie sterowników obsługujących MODUS RTU, w tym sterowników FRISKO, do sieci LN i ich zdalną

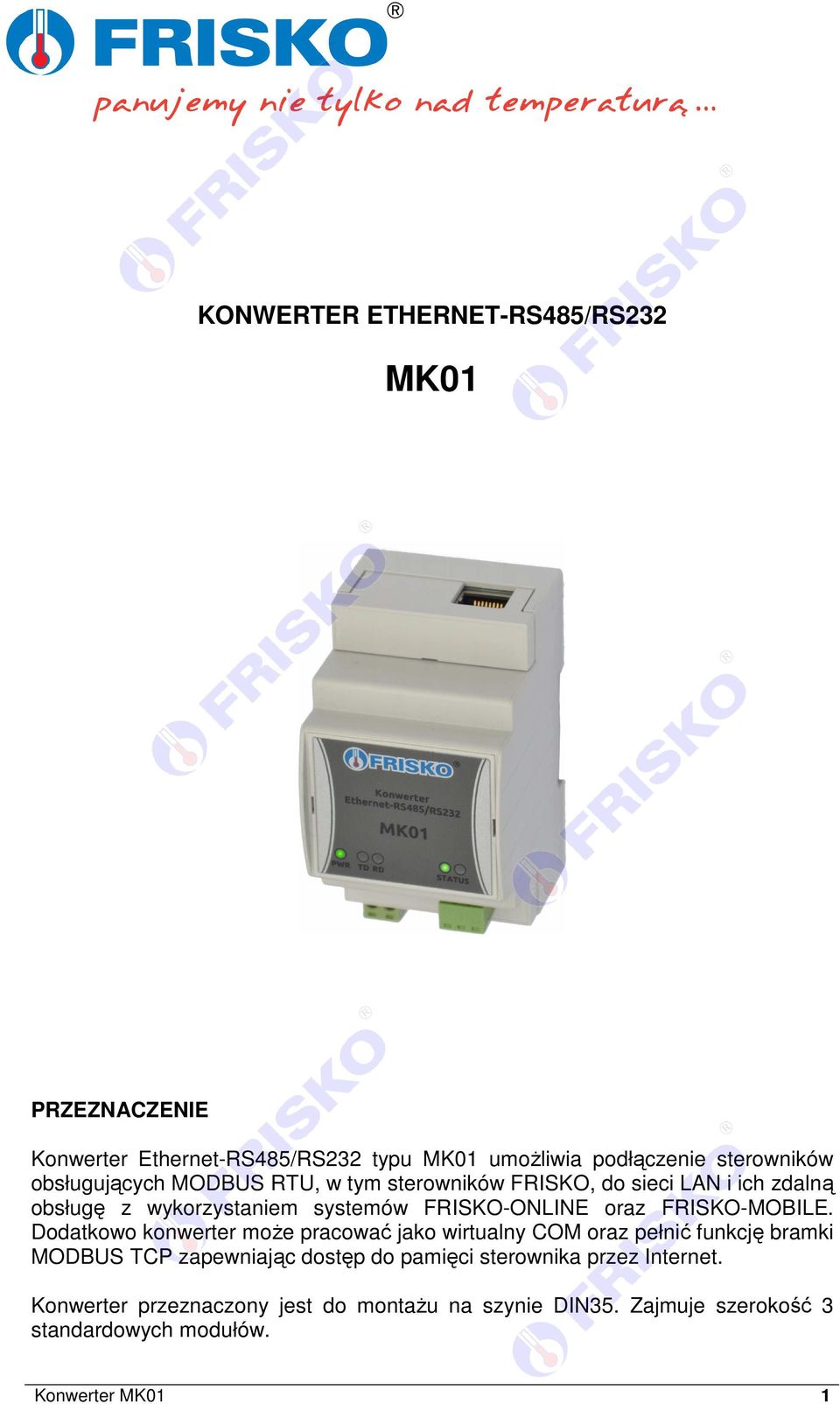

1 KONWERTER ETHERNET-RS485/RS232 MK01 PRZEZNCZENIE Konwerter Ethernet-RS485/RS232 typu MK01 umożliwia podłączenie sterowników obsługujących MODUS RTU, w tym sterowników FRISKO, do sieci LN i ich zdalną obsługę z wykorzystaniem systemów FRISKO-ONLINE oraz FRISKO-MOILE. Dodatkowo konwerter może pracować jako wirtualny COM oraz pełnić funkcję bramki MODUS TCP zapewniając dostęp do pamięci sterownika przez Internet. Konwerter przeznaczony jest do montażu na szynie DIN35. Zajmuje szerokość 3 standardowych modułów. Konwerter MK01 1

2 OSŁUG Widok konwertera przedstawia poniższy rysunek. diody statusu sieci do rutera sieci LN RJ45 przycisk resetu LN port ethernet dioda zasilania diody statusu modułu PWR TD RD STTUS diody stanu komunikacji szeregowej gniazdo zasilania N L RS485 gniazdo portu szeregowego N ~230V L Znaczenie poszczególnych diod przedstawiają poniższe tabele. Dioda zasilania - PWR Świecenie zielonej diody oznacza, że MK01 podłączony jest do zasilania. rak zasilania konwertera. Dioda stanu komunikacji szeregowej - TD Mruganie żółtej diody oznacza transmisję danych (nadawanie) z konwertera do sterownika poprzez port szeregowy RS232/RS485. W przypadku prawidłowej transmisji zawsze po zapaleniu się diody TD powinno nastąpić zapalenie diody RD (odpowiedź sterownika). Jeżeli tak nie jest należy sprawdzić poprawność połączenia MK01 ze sterownikiem oraz nastawę parametru dres SLVE w sterowniku. rak nadawanych danych. Dioda stanu komunikacji szeregowej - RD Mruganie zielonej diody oznacza transmisję danych (odbieranie) ze sterownika do konwertera poprzez port szeregowy RS232/RS485. rak odbieranych danych. Konwerter MK01 2

gniazdo portu szeregowego N ~230V L Znaczenie poszczególnych diod przedstawiają poniższe tabele. Dioda zasilania - PWR Świecenie zielonej diody oznacza, że MK01 podłączony jest do zasilania.

3 Diody statusu konwertera - STTUS Mruganie zielonej diody oznacza, że konwerter MK01 połączony jest z serwerem FRISKO-ONLINE, aplikacją FRISKO-MOILE lub z urządzeniem MSTER (MODUS TCP). Komunikacja przebiega poprawnie. Wolne cykliczne mruganie czerwonej diody oznacza stan oczekiwania na połączenie - brak połączenia MK01 z serwerem FRISKO-ONLINE. Okresowe, sporadyczne zapalanie się czerwonej diody oznacza, że wystąpił pojedynczy błąd w komunikacji. Cykliczne zapalanie się diody zielonej a następnie czerwonej oznacza, że konwerter MK01 połączony jest z serwerem FRISKO-ONLINE, aplikacją FRISKO-MOILE lub z urządzeniem MSTER (MODUS TCP), ale sterownik podłączony do niego nie odpowiada na zapytania. Stan ten może być spowodowany: nieprawidłowym połączeniem (brakiem połączenia) sterownika z MK01, nieprawidłową nastawą parametru dres SLVE w sterowniku. Trzykrotne mrugnięcie obu diod oznacza stan restartu konwertera - wznawianie połączenia z FRISKO-ONLINE lub uzyskiwanie adresu od routera. Diody statusu sieci Świecenie obu diod oznacza, że MK01 podłączony do sieci LN 100aseT. Zielona dioda oznacza, że MK01 podłączony jest do sieci LN 10aseT. rak podłączenia z siecią LN. Ustawienia fabryczne Przycisk "reset" służy do przywracania ustawień fabrycznych konwertera MK01. Nowe nastawy obowiązują dopiero po ponownym załączeniu zasilania MK01. Przywrócenie nastaw fabrycznych sygnalizowane jest załączeniem na około dwie sekundy diod statusowych konwertera. Załączenie tylko czerwonej diody statusowej oznacza błąd podczas wykonywania procedury przywracania nastaw fabrycznych. W takim przypadku należy ponownie wcisnąć przycisk "reset". Konwerter MK01 3

Okresowe, sporadyczne zapalanie się czerwonej diody oznacza, że wystąpił pojedynczy błąd w komunikacji.

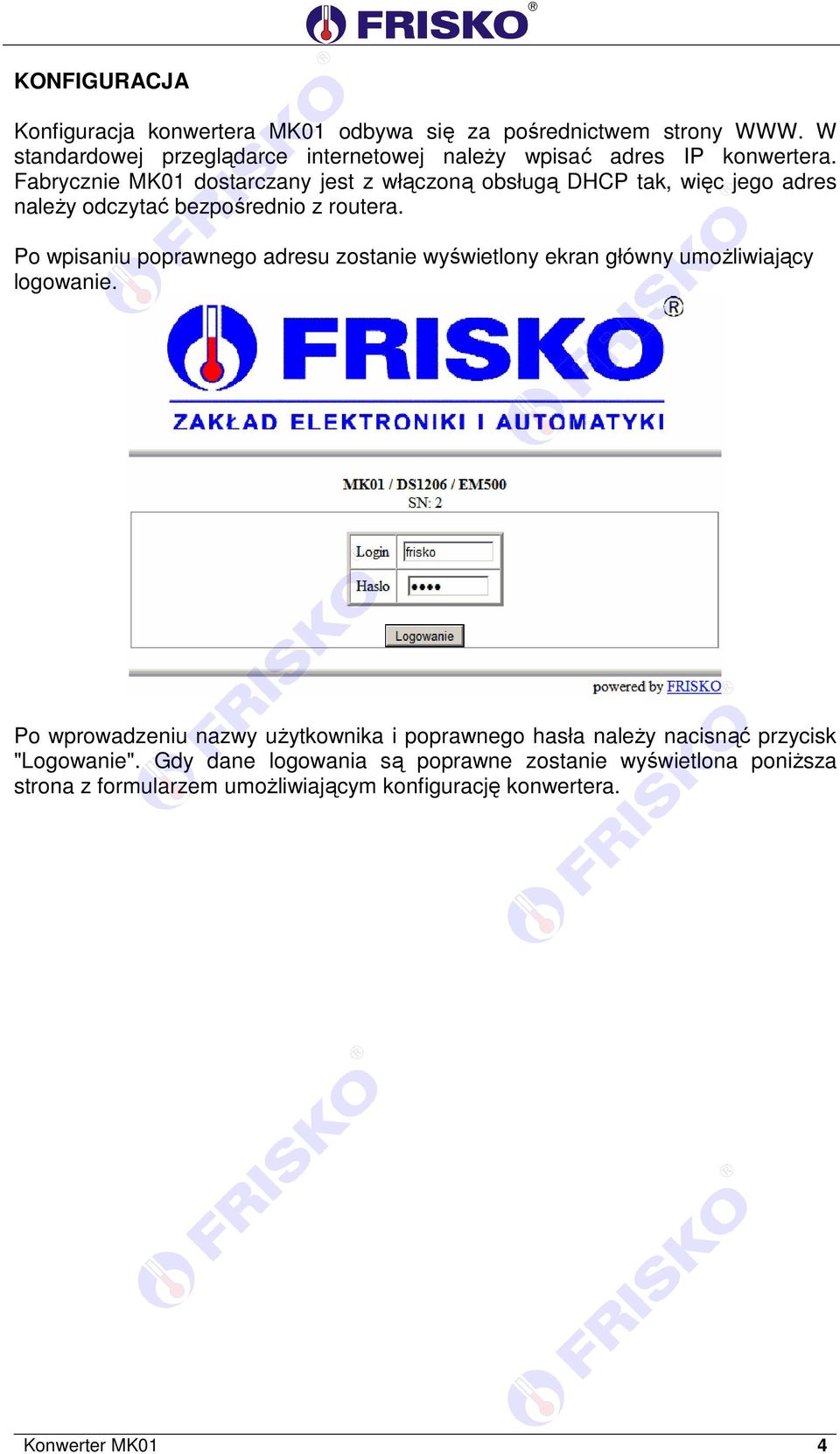

4 KONFIGURCJ Konfiguracja konwertera MK01 odbywa się za pośrednictwem strony WWW. W standardowej przeglądarce internetowej należy wpisać adres IP konwertera. Fabrycznie MK01 dostarczany jest z włączoną obsługą DHCP tak, więc jego adres należy odczytać bezpośrednio z routera. Po wpisaniu poprawnego adresu zostanie wyświetlony ekran główny umożliwiający logowanie. Po wprowadzeniu nazwy użytkownika i poprawnego hasła należy nacisnąć przycisk "Logowanie". Gdy dane logowania są poprawne zostanie wyświetlona poniższa strona z formularzem umożliwiającym konfigurację konwertera. Konwerter MK01 4

Fabrycznie MK01 dostarczany jest z włączoną obsługą DHCP tak, więc jego adres należy odczytać bezpośrednio z routera.

5 Znaczenie poszczególnych parametrów przedstawiają poniższe tabele. FRISKO-ONLINE Parametr Nastawa fabryczna Opis Włączony TK Włączenie obsługi systemu FRISKO-ONLINE. W przypadku, gdy nie chcemy obsługiwać sterownika za pośrednictwem systemu FRISKO-ONLINE należy odznaczyć pole przypisane do parametru. DNS NIE Obsługa adresowania DNS. dres dres sieciowy serwera FRISKO-ONLINE. Port 9010 Numer portu serwera FRISKO-ONLINE. Ustawień parametrów grupy FRISKO-ONLINE (za wyjątkiem parametru Włączony) nie należy zmieniać. Każda zmiana może spowodować brak możliwości komunikacji sterownika z systemem FRISKO-ONLINE. Konwerter MK01 5

W przypadku, gdy nie chcemy obsługiwać sterownika za pośrednictwem systemu FRISKO-ONLINE należy odznaczyć pole przypisane do parametru.

6 LN Parametr Nastawa fabryczna Opis DHCP TK Obsługa DHCP. W przypadku, gdy chcemy adres konwertera ustawić ręcznie należy odznaczyć pole przypisane do parametru. dres dres konwertera w sieci lokalnej, gdy nie jest obsługiwane DHCP. rama rama sieci lokalnej, gdy nie jest obsługiwane DHCP. Maska Maska sieci lokalnej, gdy nie jest obsługiwane DHCP. Użytkownik Parametr Nastawa fabryczna Opis Nazwa frisko Nazwa Użytkownika podawana przy logowaniu. Maksymalna długość nazwy to 15 znaków. Nowe hasło 1410 Powtórz hasło 1410 Pole nowego hasła. W celu zmiany dotychczasowego hasła należy w polach "Nowe Hasło" i "Powtórz hasło" wpisać to samo hasło. Maksymalna długość hasła to 8 znaków. W celu zmiany konfiguracji należy, po wypełnieniu pól formularza, nacisnąć przycisk "Zmiana konfiguracji". Zmiana konfiguracji MK01 nie wymaga ponownego załączenia zasilania konwertera. Przycisk "Reset" służy do przywrócenia bieżących wartości ustawień konwertera. OSŁUG MODUS TCP Konwerter ethernetowy MK01 realizuje konwersję protokołów MODUS TCP na MODUS RTU. Dzięki temu sterownik podłączony do MK01 może być obsługiwany przez internet z poziomu urządzeń mobilnych z wykorzystaniem aplikacji FRISKO-MOILE, paneli dotykowych lub aplikacji typu SCD pracujących w systemach rozproszonych. Obsługa protokołu MODUS TCP realizowana jest na portach 501, 502, 503 oraz 504. W danej chwili z urządzeniem modą być połączone maksymalnie trzy jednostki typu MSTER. PORT SZEREGOWY Konwerter ethernetowy MK01 wyposażony jest w port szeregowy typu RS232 lub RS458. Wyboru portu dokonuje się na etapie zamawiania MK01. Parametry portów komunikacyjnych: RS232 RS485 Zasięg 15m 1200m Maksymalna liczba 1 32 dołączonych urządzeń Separacja galwaniczna brak brak Medium transmisyjne kabel 3 żyłowy (Tx, Rx, GND) skrętka o impedancji falowej 100Ω (±15Ω) Przyłącze portów RS złącze pod wtyczkę złącze pod wtyczkę Konwerter MK01 6

255.255.0 Maska sieci lokalnej, gdy nie jest obsługiwane DHCP. Użytkownik Parametr Nastawa fabryczna Opis Nazwa frisko Nazwa Użytkownika podawana przy logowaniu. Maksymalna długość nazwy to 15 znaków.

7 Parametry transmisji: Szybkość transmisji Format znaku Protokół 9600bps 8N1 (8 znaków bez kontroli parzystości, 1 bit stopu) MODUS-RTU SCHEMT POŁĄCZEŃ ELEKTRYCZNYCH Schemat podłączenia przykładowego sterownika (MR65) z konwerterem MK01 przedstawiają poniższe rysunki. Połączenia dla innych sterowników są analogiczne. Port typu RS232 MK01 MR65 SLVE1,..., 253 RS232 Tx Rx Gnd Tx Rx Gnd RS2 Do połączenia sterownika za pośrednictwem magistrali RS232 należy wykonać kabel zgodny ze schematem: Tx Rx Tx Rx Port typu RS Ω 100Ω MK01 MR65 SLVE1 MR65 SLVE31 RS232 RS2 RS2 Do połączenia sterowników za pośrednictwem magistrali RS485 należy wykonać kabel zgodny z jednym z poniższych schematów: połączenie z 1 sterownikiem Konwerter MK01 7

.., 253 RS232 Tx Rx Gnd Tx Rx Gnd RS2 Do połączenia sterownika za pośrednictwem magistrali RS232 należy wykonać kabel zgodny ze schematem: Tx Rx Tx Rx Port typu RS485 100Ω 100Ω MK01

8 połączenie z 2 sterownikami Interfejs RS232 umożliwia połączenie MK01 ze sterownikiem na odległość do 15 metrów. Interfejs RS485 umożliwia połączenie ze sterownikami na odległość do 1200 metrów. Połączenie większej ilości sterowników należy wykonać analogicznie jak dla przypadku 2 sterowników. Połączeń na odległości powyżej 2m należy dokonywać ekranowaną skrętką. Ekran należy w jednym punkcie połączyć z najbliższym zaciskiem PE. WYKONNI STNDRDOWE Standardowe wykonania konwertera opisuje dwucyfrowy kod poprzedzony nazwą konwertera. Interpretację poszczególnych pozycji kodu przedstawia rysunek: MK01- typ portu szeregowego RS485 RS realizowane funkcje Obsługa FRISKO-ONLINE, FRISKO-MOILE, bramka MODUS TCP Obsługa FRISKO-MOILE, bramka MODUS TCP Wirtualny COM Kod MK01-00 oznacza konwerter w podstawowym wykonaniu (port RS485, obsługa FRISKO-ONLINE, FRISKO-MOILE oraz bramki MODUS TCP). Konwerter MK01 8

Ekran należy w jednym punkcie połączyć z najbliższym zaciskiem PE. WYKONNI STNDRDOWE Standardowe wykonania konwertera opisuje dwucyfrowy kod poprzedzony nazwą konwertera.

9 PODSTWOWE PRMETRY TECHNICZNE Zasilanie Temperatura otoczenia Typ portu ethernet 230V/50Hz 2V od +5 C do +40 C 100/10aseT Typ portu szeregowego RS485/RS232 (MODUS RTU 9600bps, 8N1) Wymiary Masa Klasa ochronności Stopień ochrony Zanieczyszczenie mikrośrodowiska Odporność izolacji na ciepło Oprogramowanie 52x90x62mm 0,3 kg II IP20 2 stopień zanieczyszczenia obudowa 75 C, elementy podtrzymujące części czynne 125 C (próba nacisku kulką) klasa Konwerter MK01 9

ochrony Zanieczyszczenie mikrośrodowiska Odporność izolacji na ciepło Oprogramowanie 52x90x62mm 0,3 kg II IP20 2
