3 SPIS TREŚCI I. WSTĘP 5 I.1. Przeznaczenie 5 I.2. Przeciwwskazania 5 I.3. Dobór i PROFIOWANIE płytek 5 II. IMPANTY 6 II.1. Płytki dłoniowe 6 II.2. Płytki grzbietowe 7 II.3. Wkręty 14 III. NARZĘDZIA 15 IV. TECHNIKA OPERACYJNA 18 IV.1. Pozycja pacjenta 18 IV.2. Dostęp grzbietowy 18 IV.3. Dostęp dłoniowy 18 IV.4. Użycie drutów Kirschnera Ø1,0 18 IV.5. Wprowadzenie wkręta blokowanego 19 IV.5.1. Wkręcenie tulei prowadzącej IV.5.2. Wiercenie otworu IV.5.3. Pomiar głębokości otworu IV.5.4. Wprowadzenie wkręta IV.6. Użycie nakładki celującej 20 IV.7. Wprowadzenie wkręta korowego Ø2,7 21 IV.7.1. Ustawienie prowadnicy kompresyjnej IV.7.1.A. Pozycja neutralna IV.7.1.B. Pozycja kompresyjna IV.7.1.C. Pozycja kątowa IV.7.2. Wiercenie IV.7.3. Pomiar głębokości otworu IV.7.4. Wkręcanie wkręta IV.8. Poprawna pozycja implantu na kości 24 IV.8.1. Dłoniowe IV.8.2. Grzbietowe IV.9. Zamknięcie rany 25 V. POSTĘPOWANIE POOPERACYJNE 25 VI. USUNIĘCIE IMPANTU 25 VII. INSTRUKCJA STOSOWANIA 26 Instrukcja 32E z dnia r. Ostatni przegląd dnia r. 3

4

5 WSTĘP i WSTĘP Instrukcja dotyczy zestawu płytek blokowanych 4,0 ChP przeznaczonych do leczenia złamań dalszego odcinka kości promieniowej. Płytki są częścią systemu płytek blokowanych ChP opracowanego przez fi rmę ChM. Przedstawiony asortyment implantów wykonany jest z tytanu i jego stopów zgodnie ze standardem ISO Gwarancją wysokiej klasy wykonania implantów są Systemy Zarządzania Jakością, ISO 9001, EN ISO oraz spełniające wymogi Dyrektywy 93/42/EEC. W skład zestawu do zaopatrzenia dalszego odcinka kości promieniowej wchodzą: implanty (płytki blokowane, wkręty blokowane oraz standardowe wkręty korowe), instrumentarium w skład którego wchodzą narzędzia służące do przeprowadzenia zabiegu, instrukcja. i 1 PrzeznaczenIe Głównym celem chirurgicznego leczenia złamań kości promieniowej płytkami blokowanymi 4,0 ChP jest rekonstrukcja jej anatomicznej budowy i szybszy powrót do życia publicznego i zawodowego. Stabilizacja tą metodą wyróżnia się możliwością precyzyjnego nastawienia złamania, stabilnym kątowo unieruchomieniem odłamów kostnych, przy zachowaniu dopływu krwi. Płytki przeznaczone są do leczenia: złamań w dalszej części kości promieniowej oraz złamania rozszerzone do trzonu kości promieniowej, złamania złożone pozastawowe i wewnątrzstawowe, osteotomie, możliwość zastosowania do zespoleń innych kości drobnych. i 2 PrzecIWWSkazanIa infekcje, dzieci w fazie wzrostu. i 3 Dobór i ProFIoWanIe PłyTek Właściwy dobór płytki umożliwia szeroki zakres rozmiarowy systemu płytek blokowanych. Nie zaleca się profi lowania płytek blokowanych, ze względu na możliwość uszkodzenia gwintowanych otworów. W przypadku zastosowania wkrętów blokowanych, powierzchnia dolna płytki nie musi stykać się z powierzchnią kości. Nie ma więc konieczności dokładnego kształtowania płytek blokowanych. W większości przypadków wstępnie ukształtowane płytki blokowane nie wymagają dodatkowego gięcia. Jeżeli płytka musi być doginana, należy pamiętać, że zdeformowane otwory gwintowane uniemożliwiają prawidłowe zablokowanie wkrętów w płytce. Podczas profi lowania płytek istotne jest zminimalizowanie ilości gięć. Gięcie tytanu prowadzi do zmian jego właściwości wytrzymałościowych (m.in. zmniejszenie plastyczności, wzrost twardości) co zwiększa ryzyko pooperacyjnych pęknięć płytki. Ryzyko pooperacyjnego złamania płytki wzrasta przy dużym kącie i małym promieniu gięcia profi lowanego implantu. Implant z widocznymi uszkodzeniami implantu podczas profi lowania (wgniecenia, zdeformowane otwory) należy wymienić na nowy ostrożniej wyprofi lowany. W przypadku konieczności dogięcia płytki należy: zginać płytkę pomiędzy otworami blokowanymi, nie zginać płytki pomiędzy otworami bardziej niż 20 25, nie zginać płytki tam i z powrotem, przed doginaniem zaleca się wprowadzanie wkrętów blokowanych w regionie gięcia, co zmniejszy stopień deformacji otworów gwintowanych. Przed zastosowaniem produktu należy uważnie przeczytać instrukcje stosowania dostarczaną z wyrobem oraz dołączoną na końcu tego dokumentu. zawiera ona m.in. wskazania, przeciwwskazania, skutki niepożądane oraz zalecenia i ostrzeżenia związane z użyciem wyrobu. 5

6 IMPANTY ii IMPanTy W skład systemu wchodzą płytki oraz współpracujące z nimi wkręty. Dla ułatwienia zarówno płytki jak i wkręty blokowane z nią współpracujące barwione są na zielono. ii 1 PłyTkI DłonIoWe Płytki anatomiczne lewe Płytki anatomiczne prawe wąska szeroka wąska szeroka Właściwości płytek dłoniowych: anatomiczny kształt płytek, ustawienie wkrętów zapewnia odpowiednie podparcie powierzchni stawowej, pewną stabilizację wyrostka rylcowatego dwoma wkrętami bocznymi, szerokość 21mm lub 27mm, 5 lub 7 wkrętów w części dalszej, otwory do wstępnej stabilizacji drutami Kirschnera, podłużny otwór do pozycjonowania na kości, podcięcia dolnej części w celu ograniczenia kontaktu z kością dla zapewnienia lepszego ukrwienia tkanek okołowszczepowych, w części trzonowej otwory pozwalające na wprowadzenie konwencjonalnych wkrętów korowych, z kompresją lub bez, oraz wkrętów blokowanych 6

7 IMPANTY ii 2 PłyTkI grzbietowe prosta T 3 otworowa Skierowane lewostronnie Skierowane prawostronnie 2 otworowa ukośna 2 otworowa 3 otworowa 3 otworowa ukośna 2 otworowa ukośna 2 otworowa 3 otworowa 3 otworowa ukośna Powyższe płytki przeznaczone głównie do stabilizacji odcinka dalszego kości promieniowej w systemie dwupłytkowym. Zapewnia to mocną stabilną konstrukcję dla złożonych złamań. Nie jest konieczne usunięcie wyrostka (jak w przypadku innych płyt grzbietowych), oraz występuje mniejsze podrażnienie ścięgien i tkanek miękkich. 7

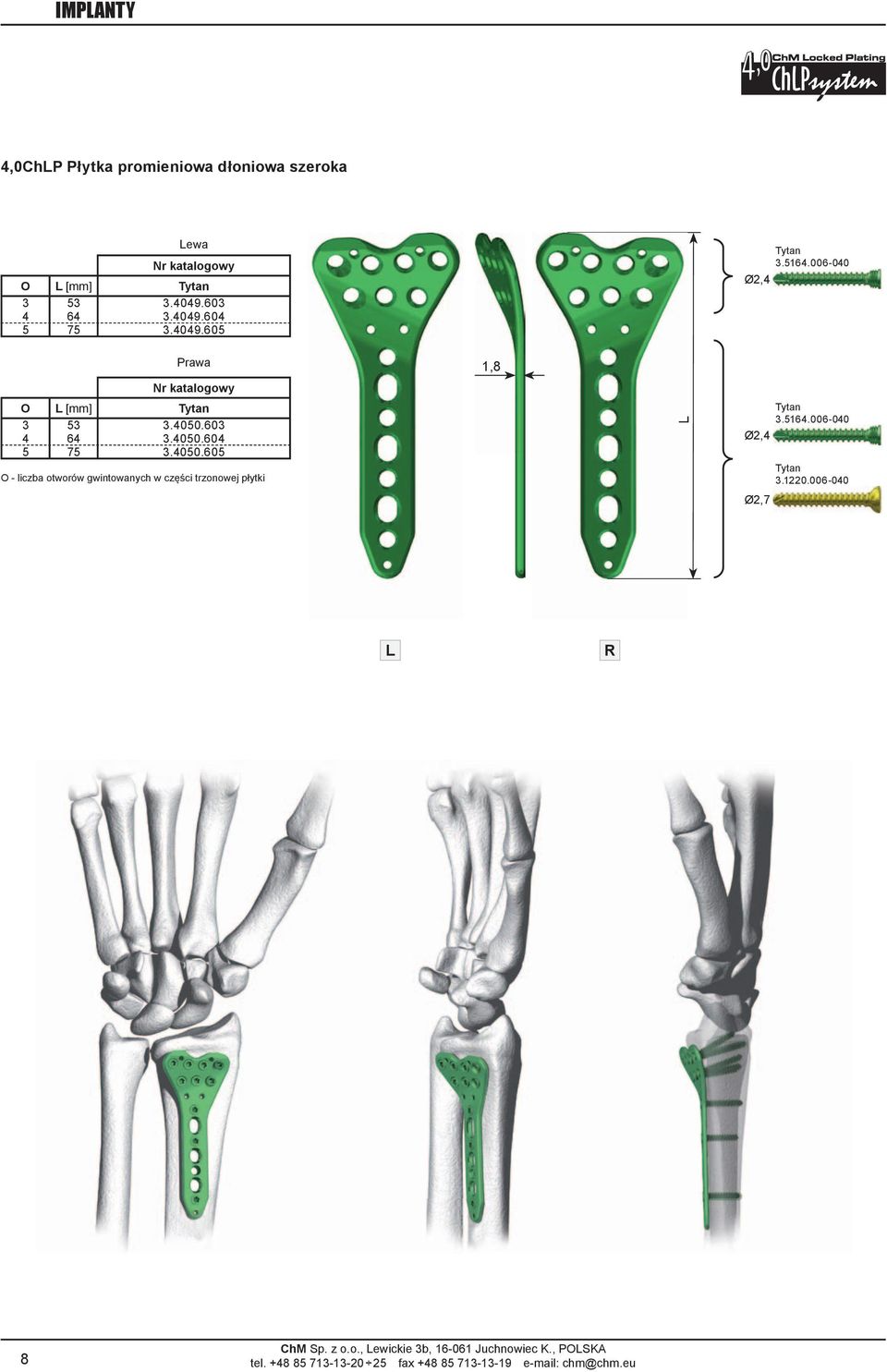

8 IMPANTY 4,0chP Płytka promieniowa dłoniowa szeroka ewa nr katalogowy O [mm] Prawa nr katalogowy O [mm] O - liczba otworów gwintowanych w części trzonowej płytki 1, Ø2,7 r 8

9 IMPANTY 4,0chP Płytka promieniowa dłoniowa wąska ewa nr katalogowy O [mm] Prawa nr katalogowy O [mm] O - liczba otworów gwintowanych w części trzonowej płytki 1, Ø2,7 r 9

10 IMPANTY Płytki do dalszego odcinka kości promieniowej strona grzbietowa zamienne płytki stosowane z płytką prostą w technice 2-płytkowej xx ewa xx xx xx xx Prawa xx xx xx xx xx

11 IMPANTY 4,0chP Płytka prosta nr katalogowy O [mm] O - liczba otworów gwintowanych w części trzonowej płytki Ø2,7 1, 8 4,0chP Płytka 1,8 ewa nr katalogowy O [mm] Prawa nr katalogowy O [mm] O - liczba otworów gwintowanych w części trzonowej płytki Ø2,7 r 11

12 IMPANTY 4,0chP Płytka ukośna ewa nr katalogowy O [mm] ,8 Prawa nr katalogowy O [mm] O - liczba otworów gwintowanych w części trzonowej płytki Ø2,7 r 4,0chP Płytka ukośna ewa nr katalogowy O [mm] ,8 Prawa nr katalogowy O [mm] O - liczba otworów gwintowanych w części trzonowej płytki Ø2,7 r 12

13 IMPANTY 4,0chP Płytka T nr katalogowy O [mm] O - liczba otworów gwintowanych w części trzonowej płytki 1, Ø2,7 4,0chP Płytka 1,8 18 ewa nr katalogowy O [mm] Prawa nr katalogowy O [mm] O - liczba otworów gwintowanych w części trzonowej płytki Ø2,7 r 13

14 2, 0 IMPANTY ii 3 WkrĘTy T8 T8 4,0chP wkręt Ø4, 0 4,0chP wkręt Ø2,7 Ø4, 0 Nr katalogowy Nr katalogowy [mm ] [mm ] Ø2, 4 samogwintujący Ø2,7 samogwintujący Ø rdzenia 1,8 Ø rdzenia 1,8 Ø wiertła do gwintu ,8 Ø wiertła do gwintu ,8 prowadnica gwintowana M3,5/1,8 prowadnica gwintowana M3,5/1,8 grot T8 grot T8 Wkręt korowy Ø2,7 T8 Ø5, 0 Nr katalogowy [mm ] Ø2,7 samogwintujący Ø rdzenia 1,8 Ø wiertła do gwintu ,8 prowadnica kompresyjna ,8 wkrętak T8 14

15 INSTRUMENTARIUM iii narzędzia zestaw 4,0chP - dalsza promieniowa p. nazwa nr katalogowy Szt. 1 Narzędzia 4,0ChP Paleta na implanty 4,0ChP-dalsza promieniowa (z narzędziami) Nakładka celująca (3.4049) Nakładka celująca R (3.4050) Nakładka celująca (3.4053) Nakładka celująca R (3.4054) Pokrywa aluminiowa perfor. 1/2 306x272x15mm szara Kontener z litym dnem 1/2 306x272x85mm

16 INSTRUMENTARIUM narzędzia 4,0chP / p. nazwa nr katalogowy Szt. 1 Prowadnica gwintowana M3,5/1,8-4, Prowadnica kompresyjna 1, Drut Kirschnera 1,0/ Wiertło 1,8/ Wzorzec długości wkrętów blokowanych Wzorzec głębokości Grot T8, Rękojeść dynamometryczna 1,0Nm Wkrętak sześciokarbowy T Wyginak płytek 4, Pinceta anatomiczna Standard, 14,5cm Paleta na narzędzia 4,0ChP Pokrywa aluminiowa perfor. 1/2 306x272x15mm szara Kontener z litym dnem 1/2 306x272x85mm

17 INSTRUMENTARIUM Paleta na implanty 4,0chP-dalsza promieniowa (z narzędziami) p. nazwa nr katalogowy Szt. 1 Paleta na implanty 4,0ChP- dalsza promieniowa (z narzędzędziami) Nakładka celująca (3.4049) Nakładka celująca R (3.4050) Nakładka celująca (3.4053) Nakładka celująca R (3.4054) Pokrywa aluminiowa perfor. 1/2 306x272x15mm szara Kontener z litym dnem 1/2 306x272x85mm

18 TECHNIKA OPERACYJNA iv TecHnIka operacyjna iv 1 PozycJa PacJenTa Zalecane jest ułożenie pacjenta na plecach. Ręka i ramię ułożone na podporze do operacji ręki, korzystnie przeziernej dla RTG. iv 2 DoSTĘP grzbietowy Wykonać podłużne proste cięcie: od środka nadgarstka (około 2 cm proksymalnie od podstawy drugiej kości śródręcza), nad grzbietowym wyrostkiem kości promieniowej, cięcie do 9 cm długości. iv 3 DoSTĘP DłonIoWy Przy dostępie dłoniowym wykonać podłużne cięcie pomiędzy ścięgnem zginacza promieniowego nadgarstka a tętnicą promieniową. iv 4 UżycIe DrUTóW kirschnera Ø1,0 Możliwe jest użycie drutu Kirschnera Ø1,0/180 [ ] przez otwory do wstępnej stabilizacji płytek na kości. Przykład użycia drutów kirschnera. Powyższy opis nie stanowi szczegółowej instrukcji postępowania - o wyborze techniki operacyjnej decyduje lekarz. 18

19 TECHNIKA OPERACYJNA iv 5 WProWaDzenIe WkrĘTa bokowanego Istotne jest wiercenie dokładnie w osi otworu blokowanego. Do wiercenia należy zawsze używać odpowiedniej tulei prowadzącej. zapewni to osiowe ustawienie wkręta blokowanego względem otworu płytki oraz jego prawidłowe zablokowanie w płytce. Wykonanie otworu z wolnej ręki może prowadzić do: przekoszenia gwintu i zakleszczenia się wkręta, nieprawidłowego zablokowania oraz problemów podczas usuwania wkrętów (zatarcie gwintu) iv 5 1 Wkręcenie tulei prowadzącej Wkręcić w płytkę tuleję prowadzącą 1,8 [ ]. iv 5 2 Wiercenie otworu Wiercić wiertłem 1,8/180 [ ] na pożądaną głębokość. iv 5 3 Pomiar głębokości otworu Dokonać pomiaru za pomocą wzorca długości wkrętów blokowanych [ ] w celu dobrania odpowiedniej długości wkręta blokowanego. Powyższy opis nie stanowi szczegółowej instrukcji postępowania - o wyborze techniki operacyjnej decyduje lekarz. 19

20 TECHNIKA OPERACYJNA iv 5 4 Wprowadzenie wkręta Usunąć prowadnicę gwintowaną M3,5/1,8-4,0 [ ]. Wprowadzić wkręt blokowany za pomocą rękojeści dynamometrycznej [ ] z grotem T8 [ ] Uwaga: końcową fazę dokręcania wkręta blokowanego, szczególnie przy stosowaniu napędów, należy zawsze wykonywać przy użyciu rękojeści dynamometrycznej ograniczającej moment dokręcania wkręta. niestosowanie rękojeści dynamometrycznej prowadzi do komplikacji śródoperacyjnych oraz podczas późniejszego zabiegu usuwania płytki i wkrętów blokowanych. iv 6 UżycIe nakładki ceującej Do większości płytek blokowanych chp dostępne są nakładki celujące, jako dodatkowe narzędzia uzupełniające. Użycie nakładek celujących zapewnia prawidłowe wkręcanie (zamocowanie) tulei prowadzących w otworach blokowanych, w części nasadowej płytki. Ułatwia sprawne przeprowadzenie zabiegu, skracając jego czas oraz zapewnia wiercenie w osi otworu blokowanego (uwaga z punktu IV.5) niestosowanie nakładek celujących może prowadzić do nieprawidłowej implantacji, a w szczególności do: nieprawidłowego zablokowania wkrętów oraz ich migracji, obniżenia stabilności zespolenia, komplikacji przy usuwaniu implantów. Ustawić nakładkę celującą na płytce. Dokręcić za pomocą wkrętaka T8 [ ]. Powyższy opis nie stanowi szczegółowej instrukcji postępowania - o wyborze techniki operacyjnej decyduje lekarz. 20

21 TECHNIKA OPERACYJNA W pożądany otwór nakładki wprowadzić tuleję prowadzącą 1,8 [ ]. UWaga! Dalsze postępowanie zgodnie z etapami opisanymi w punkcie IV.5 na stronie 18. kaniulowana śruba mocująca nakładki celującej umożliwia wykonanie otworu pod wkręt blokujący w pierwszym otworze blokowanym części trzonowej płytki. iv 7 WProWaDzenIe WkrĘTa korowego Ø2,7 iv 7 1 Ustawienie prowadnicy kompresyjnej Ustawić prowadnicę kompresyjną 1,8 [ ] w pożądanej pozycji: IV.7.1.A. Pozycja neutralna Docisnąć prowadnicę do płytki. Ustawi się ona w położeniu, które pozwoli na neutralne wprowadzenie wkręta. Powyższy opis nie stanowi szczegółowej instrukcji postępowania - o wyborze techniki operacyjnej decyduje lekarz. 21

22 TECHNIKA OPERACYJNA IV.7.1.B. Pozycja kompresyjna Prowadnicę bez docisku przesunąć do krawędzi otworu kompresyjnego. Wykonany w tym położeniu otwór umożliwi wprowadzenie wkręta w pozycji kompresyjnej. IV.7.1.C. Pozycja kątowa Możliwe jest też kątowe ustawienie prowadnicy. iv 7 2 Wiercenie W pożądanym ustawieniu za pomocą wiertła Ø1,8/180 [ ] wykonać otwór pod wkręt korowy Ø2,7 przez dwie korówki. Powyższy opis nie stanowi szczegółowej instrukcji postępowania - o wyborze techniki operacyjnej decyduje lekarz. 22

23 TECHNIKA OPERACYJNA iv 7 3 Pomiar głębokości otworu W wywiercony otwór wprowadzić wzorzec głębokości [ ] aż zaczep końcówki pomiarowej oprze się o zewnętrzną powierzchnię drugiej korówki. iv 7 4 Wkręcanie wkręta Za pomocą grota T8 wkręcić wkręt korowy Ø2,7 [ ]. Powyższy opis nie stanowi szczegółowej instrukcji postępowania - o wyborze techniki operacyjnej decyduje lekarz. 23

24 TECHNIKA OPERACYJNA iv 8 PoPraWna PozycJa IMPanTU na kości iv 8 1 Dłoniowe Powyższy opis nie stanowi szczegółowej instrukcji postępowania - o wyborze techniki operacyjnej decyduje lekarz. 24

25 TECHNIKA OPERACYJNA iv 8 2 grzbietowe iv 9 zamknięcie rany Użyć odpowiedniej techniki chirurgicznej do zamknięcia rany. Przed zamknięciem upewnić się czy wszystkie wkręty zostały odpowiednio dokręcone. V PoSTĘPoWanIe PooPeracyJne Aby zapobiec ograniczeniom w ruchu, ćwiczenia pacjenta rozpocząć jak najszybciej po zabiegu. Należy jednak zwrócić szczególną uwagę aby nie obciążać kończyny pełnym obciążeniem przed całkowitym zrostem odłamów. Vi USUnIĘcIe IMPanTU W celu usunięcia implantu, w pierwszej kolejności należy odblokować wszystkie wkręty blokowane z płytki. Następnie całkowicie usunąć wkręty z kości. Pozwoli to uniknąć obracania się płytki przy usuwaniu ostatniego wkręta blokowanego. Powyższy opis nie stanowi szczegółowej instrukcji postępowania - o wyborze techniki operacyjnej decyduje lekarz. 25
