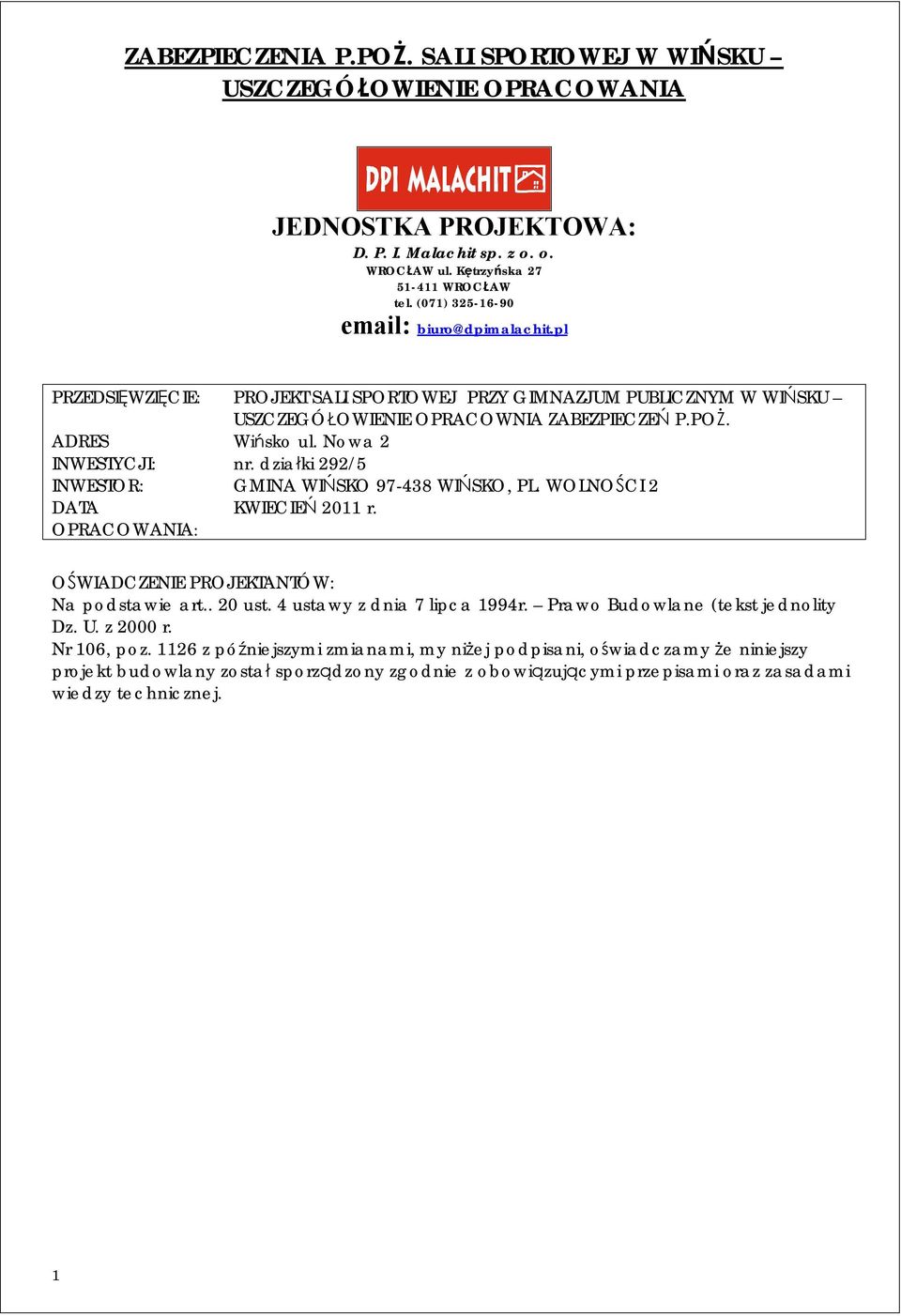

1 ZABEZPIECZENIA P.POŻ. SALI SPORTOWEJ W WIŃSKU USZCZEGÓŁOWIENIE OPRACOWANIA JEDNOSTKA PROJEKTOWA: D. P. I. Malachit sp. z o. o. WROCŁAW ul. Kętrzyńska WROCŁAW tel. (071) biuro@dpimalachit.pl PRZEDSIĘWZIĘCIE: PROJEKT SALI SPORTOWEJ PRZY GIMNAZJUM PUBLICZNYM W WIŃSKU USZCZEGÓŁOWIENIE OPRACOWNIA ZABEZPIECZEŃ P.POŻ. ADRES Wińsko ul. Nowa 2 INWESTYCJI: nr. działki 292/5 INWESTOR: GMINA WIŃSKO WIŃSKO, PL. WOLNOŚCI 2 DATA KWIECIEŃ 2011 r. OPRACOWANIA: OŚWIADCZENIE PROJEKTANTÓW: Na podstawie art.. 20 ust. 4 ustawy z dnia 7 lipca 1994r. Prawo Budowlane (tekst jednolity Dz. U. z 2000 r. Nr 106, poz z późniejszymi zmianami, my niżej podpisani, oświadczamy że niniejszy projekt budowlany został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. 1

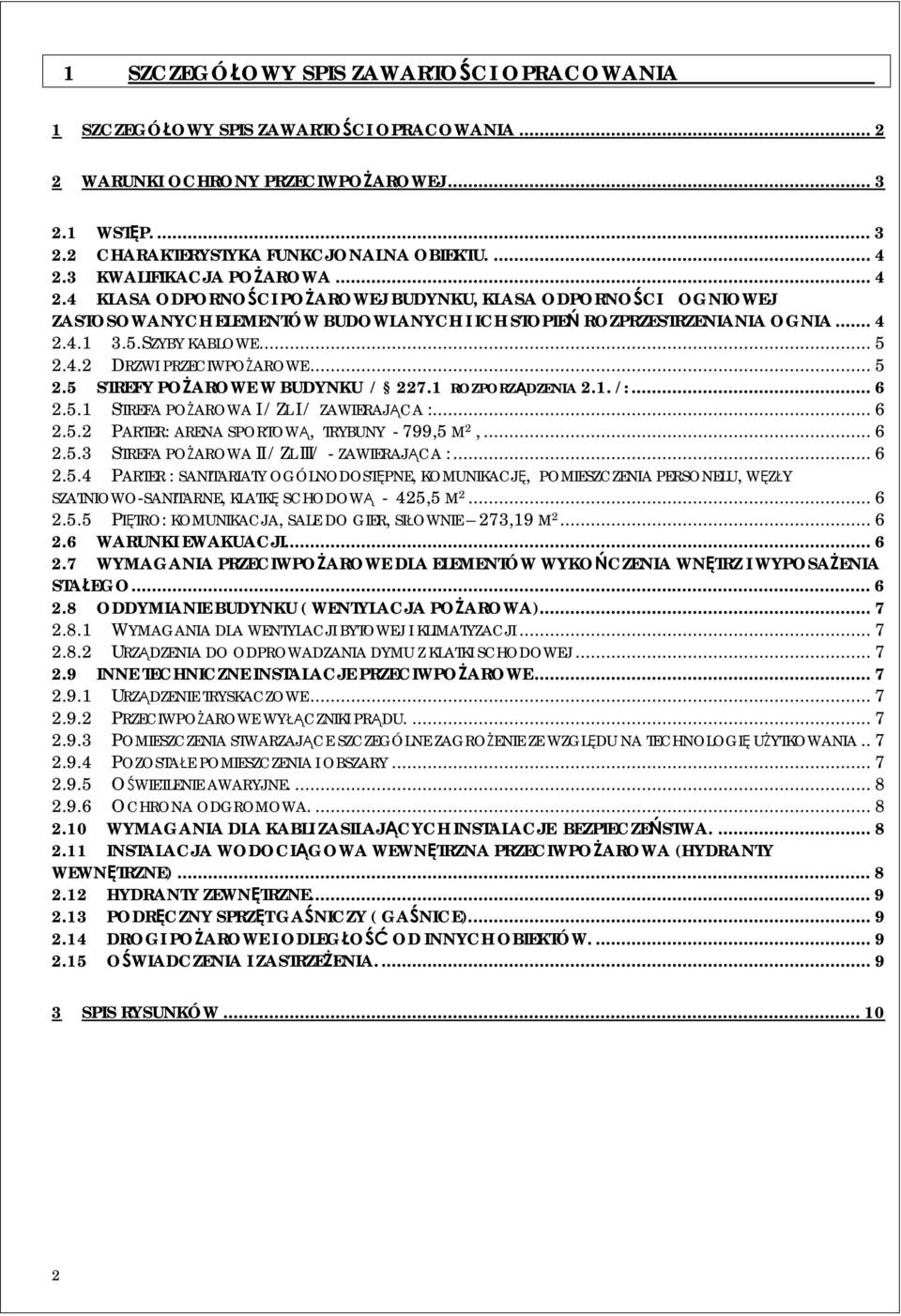

2 1 SZCZEGÓŁOWY SPIS ZAWARTOŚCI OPRACOWANIA 1 SZCZEGÓŁOWY SPIS ZAWARTOŚCI OPRACOWANIA WARUNKI OCHRONY PRZECIWPOŻAROWEJ WSTĘP CHARAKTERYSTYKA FUNKCJONALNA OBIEKTU KWALIFIKACJA POŻAROWA KLASA ODPORNOŚCI POŻAROWEJ BUDYNKU, KLASA ODPORNOŚCI OGNIOWEJ ZASTOSOWANYCH ELEMENTÓW BUDOWLANYCH I ICH STOPIEŃ ROZPRZESTRZENIANIA OGNIA SZYBY KABLOWE DRZWI PRZECIWPOŻAROWE STREFY POŻAROWE W BUDYNKU / ROZPORZĄDZENIA 2.1. /: STREFA POŻAROWA I / ZL I / ZAWIERAJĄCA : PARTER: ARENA SPORTOWĄ, TRYBUNY - 799,5 M 2, STREFA POŻAROWA II / ZL III/ - ZAWIERAJĄCA : PARTER : SANITARIATY OGÓLNODOSTĘPNE, KOMUNIKACJĘ, POMIESZCZENIA PERSONELU, WĘZŁY SZATNIOWO-SANITARNE, KLATKĘ SCHODOWĄ - 425,5 M PIĘTRO: KOMUNIKACJA, SALE DO GIER, SIŁOWNIE 273,19 M WARUNKI EWAKUACJI WYMAGANIA PRZECIWPOŻAROWE DLA ELEMENTÓW WYKOŃCZENIA WNĘTRZ I WYPOSAŻENIA STAŁEGO ODDYMIANIE BUDYNKU ( WENTYLACJA POŻAROWA) WYMAGANIA DLA WENTYLACJI BYTOWEJ I KLIMATYZACJI URZĄDZENIA DO ODPROWADZANIA DYMU Z KLATKI SCHODOWEJ INNE TECHNICZNE INSTALACJE PRZECIWPOŻAROWE URZĄDZENIE TRYSKACZOWE PRZECIWPOŻAROWE WYŁĄCZNIKI PRĄDU POMIESZCZENIA STWARZAJĄCE SZCZEGÓLNE ZAGROŻENIE ZE WZGLĘDU NA TECHNOLOGIĘ UŻYTKOWANIA POZOSTAŁE POMIESZCZENIA I OBSZARY OŚWIETLENIE AWARYJNE OCHRONA ODGROMOWA WYMAGANIA DLA KABLI ZASILAJĄCYCH INSTALACJE BEZPIECZEŃSTWA INSTALACJA WODOCIĄGOWA WEWNĘTRZNA PRZECIWPOŻAROWA (HYDRANTY WEWNĘTRZNE) HYDRANTY ZEWNĘTRZNE PODRĘCZNY SPRZĘT GAŚNICZY ( GAŚNICE) DROGI POŻAROWE I ODLEGŁOŚĆ OD INNYCH OBIEKTÓW OŚWIADCZENIA I ZASTRZEŻENIA SPIS RYSUNKÓW

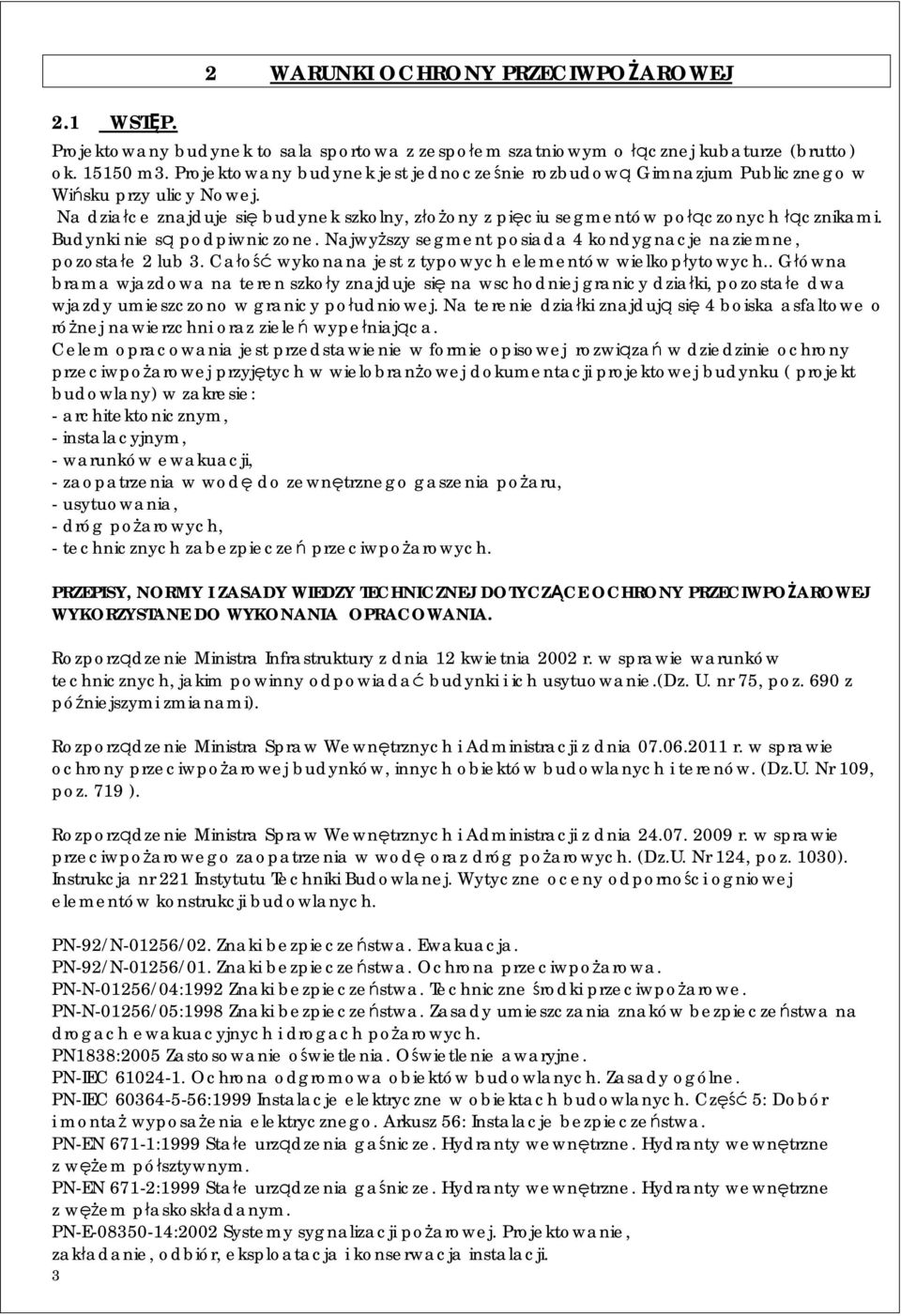

3 2.1 WSTĘP. 2 WARUNKI OCHRONY PRZECIWPOŻAROWEJ Projektowany budynek to sala sportowa z zespołem szatniowym o łącznej kubaturze (brutto) ok m3. Projektowany budynek jest jednocześnie rozbudową Gimnazjum Publicznego w Wińsku przy ulicy Nowej. Na działce znajduje się budynek szkolny, złożony z pięciu segmentów połączonych łącznikami. Budynki nie są podpiwniczone. Najwyższy segment posiada 4 kondygnacje naziemne, pozostałe 2 lub 3. Całość wykonana jest z typowych elementów wielkopłytowych.. Główna brama wjazdowa na teren szkoły znajduje się na wschodniej granicy działki, pozostałe dwa wjazdy umieszczono w granicy południowej. Na terenie działki znajdują się 4 boiska asfaltowe o różnej nawierzchni oraz zieleń wypełniająca. Celem opracowania jest przedstawienie w formie opisowej rozwiązań w dziedzinie ochrony przeciwpożarowej przyjętych w wielobranżowej dokumentacji projektowej budynku ( projekt budowlany) w zakresie: - architektonicznym, - instalacyjnym, - warunków ewakuacji, - zaopatrzenia w wodę do zewnętrznego gaszenia pożaru, - usytuowania, - dróg pożarowych, - technicznych zabezpieczeń przeciwpożarowych. PRZEPISY, NORMY I ZASADY WIEDZY TECHNICZNEJ DOTYCZĄCE OCHRONY PRZECIWPOŻAROWEJ WYKORZYSTANE DO WYKONANIA OPRACOWANIA. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.(dz. U. nr 75, poz. 690 z późniejszymi zmianami). Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów. (Dz.U. Nr 109, poz. 719 ). Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych. (Dz.U. Nr 124, poz. 1030). Instrukcja nr 221 Instytutu Techniki Budowlanej. Wytyczne oceny odporności ogniowej elementów konstrukcji budowlanych. PN-92/N-01256/02. Znaki bezpieczeństwa. Ewakuacja. PN-92/N-01256/01. Znaki bezpieczeństwa. Ochrona przeciwpożarowa. PN-N-01256/04:1992 Znaki bezpieczeństwa. Techniczne środki przeciwpożarowe. PN-N-01256/05:1998 Znaki bezpieczeństwa. Zasady umieszczania znaków bezpieczeństwa na drogach ewakuacyjnych i drogach pożarowych. PN1838:2005 Zastosowanie oświetlenia. Oświetlenie awaryjne. PN-IEC Ochrona odgromowa obiektów budowlanych. Zasady ogólne. PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Część 5: Dobór i montaż wyposażenia elektrycznego. Arkusz 56: Instalacje bezpieczeństwa. PN-EN 671-1:1999 Stałe urządzenia gaśnicze. Hydranty wewnętrzne. Hydranty wewnętrzne z wężem półsztywnym. PN-EN 671-2:1999 Stałe urządzenia gaśnicze. Hydranty wewnętrzne. Hydranty wewnętrzne z wężem płaskoskładanym. PN-E :2002 Systemy sygnalizacji pożarowej. Projektowanie, zakładanie, odbiór, eksploatacja i konserwacja instalacji. 3

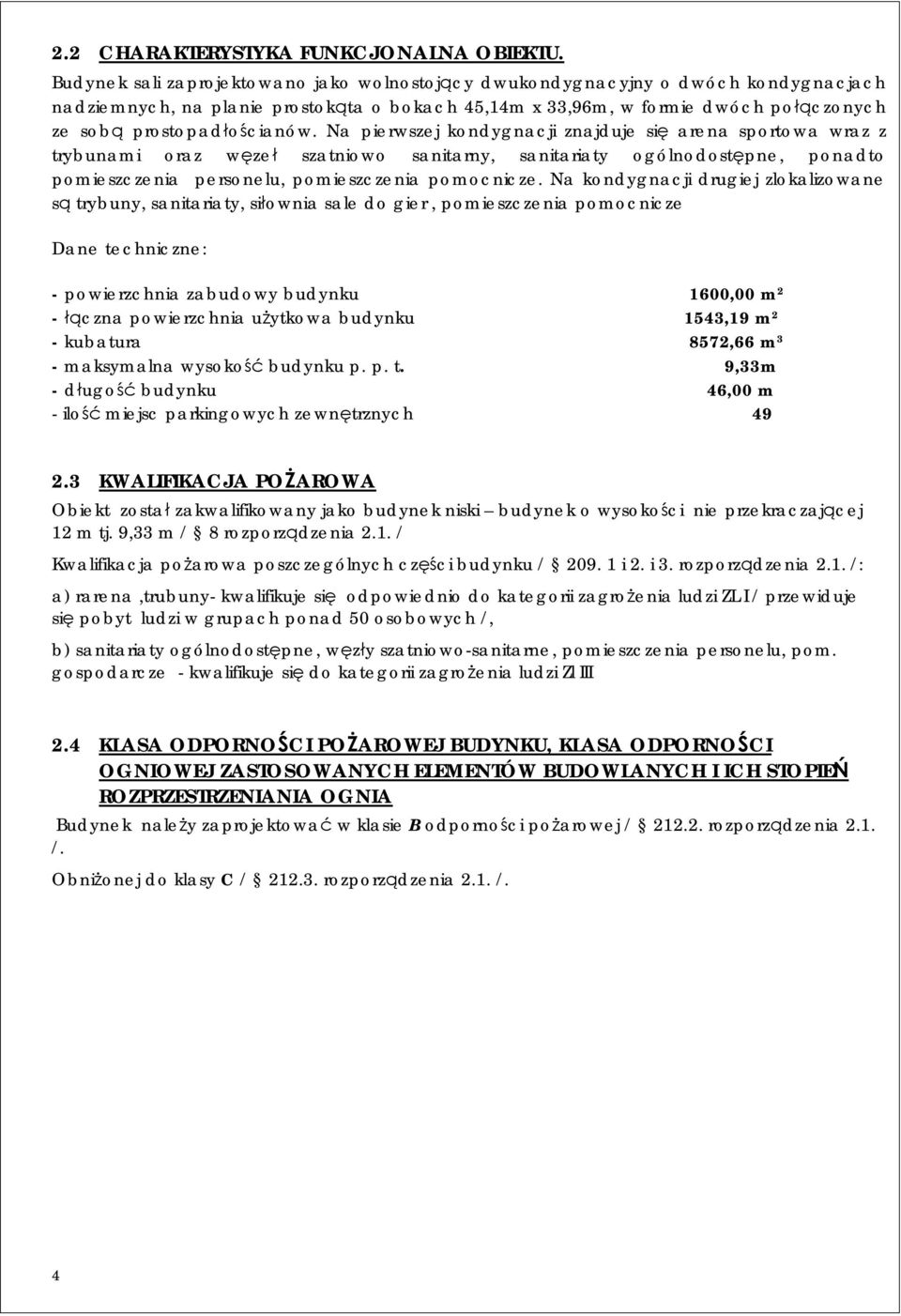

4 2.2 CHARAKTERYSTYKA FUNKCJONALNA OBIEKTU. Budynek sali zaprojektowano jako wolnostojący dwukondygnacyjny o dwóch kondygnacjach nadziemnych, na planie prostokąta o bokach 45,14m x 33,96m, w formie dwóch połączonych ze sobą prostopadłościanów. Na pierwszej kondygnacji znajduje się arena sportowa wraz z trybunami oraz węzeł szatniowo sanitarny, sanitariaty ogólnodostępne, ponadto pomieszczenia personelu, pomieszczenia pomocnicze. Na kondygnacji drugiej zlokalizowane są trybuny, sanitariaty, siłownia sale do gier, pomieszczenia pomocnicze Dane techniczne: - powierzchnia zabudowy budynku 1600,00 m 2 - łączna powierzchnia użytkowa budynku 1543,19 m 2 - kubatura 8572,66 m 3 - maksymalna wysokość budynku p. p. t. 9,33m - długość budynku 46,00 m - ilość miejsc parkingowych zewnętrznych KWALIFIKACJA POŻAROWA Obiekt został zakwalifikowany jako budynek niski budynek o wysokości nie przekraczającej 12 m tj. 9,33 m / 8 rozporządzenia 2.1. / Kwalifikacja pożarowa poszczególnych części budynku / i 2. i 3. rozporządzenia 2.1. /: a) rarena,trubuny- kwalifikuje się odpowiednio do kategorii zagrożenia ludzi ZL I / przewiduje się pobyt ludzi w grupach ponad 50 osobowych /, b) sanitariaty ogólnodostępne, węzły szatniowo-sanitarne, pomieszczenia personelu, pom. gospodarcze - kwalifikuje się do kategorii zagrożenia ludzi Zl III 2.4 KLASA ODPORNOŚCI POŻAROWEJ BUDYNKU, KLASA ODPORNOŚCI OGNIOWEJ ZASTOSOWANYCH ELEMENTÓW BUDOWLANYCH I ICH STOPIEŃ ROZPRZESTRZENIANIA OGNIA Budynek należy zaprojektować w klasie B odporności pożarowej / rozporządzenia 2.1. /. Obniżonej do klasy C / rozporządzenia 2.1. /. 4

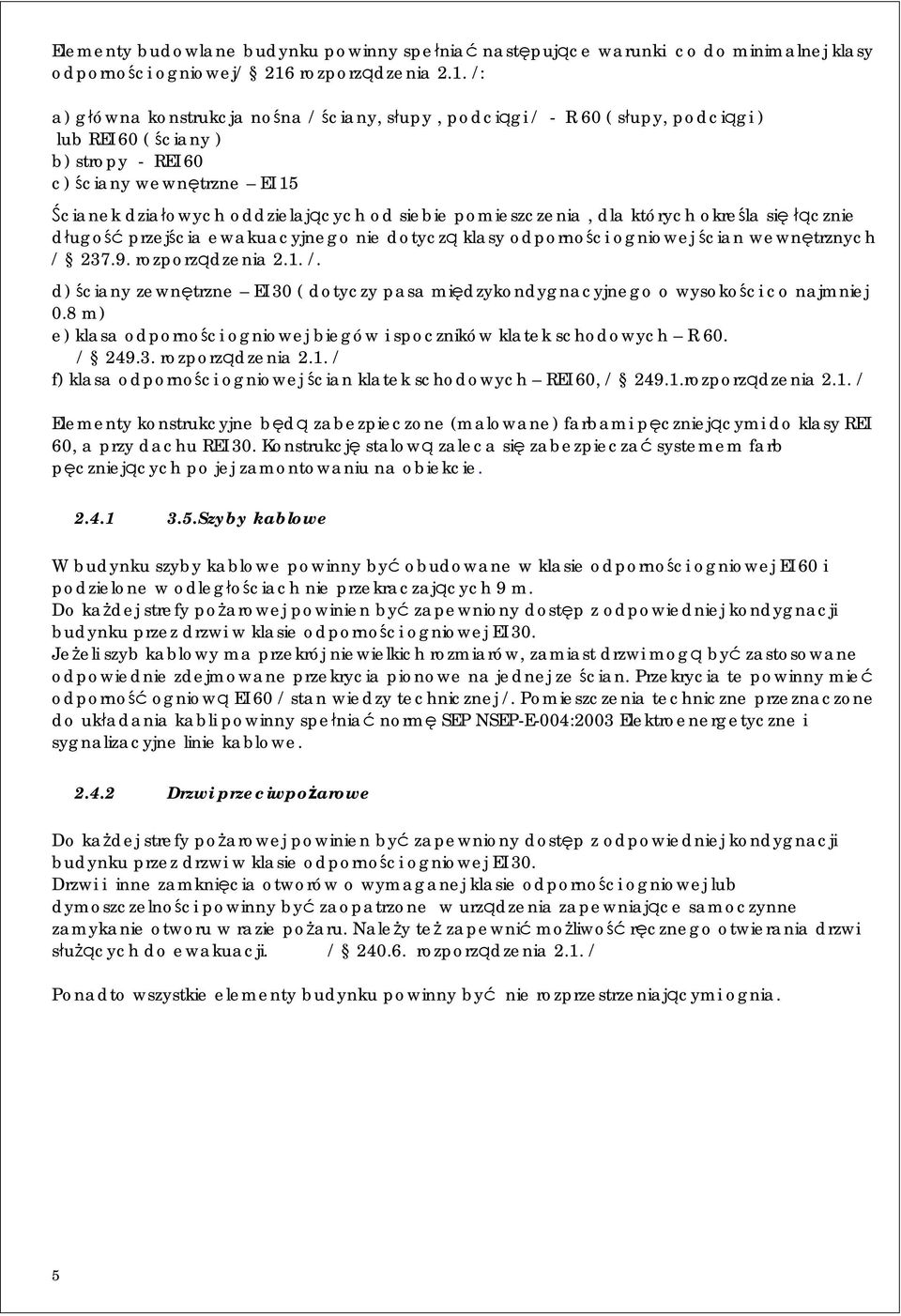

5 Elementy budowlane budynku powinny spełniać następujące warunki co do minimalnej klasy odporności ogniowej/ 216 rozporządzenia 2.1. /: a) główna konstrukcja nośna / ściany, słupy, podciągi / - R 60 ( słupy, podciągi ) lub REI 60 ( ściany ) b) stropy - REI 60 c) ściany wewnętrzne EI 15 Ścianek działowych oddzielających od siebie pomieszczenia, dla których określa się łącznie długość przejścia ewakuacyjnego nie dotyczą klasy odporności ogniowej ścian wewnętrznych / rozporządzenia 2.1. /. d) ściany zewnętrzne EI 30 ( dotyczy pasa międzykondygnacyjnego o wysokości co najmniej 0.8 m) e) klasa odporności ogniowej biegów i spoczników klatek schodowych R 60. / rozporządzenia 2.1. / f) klasa odporności ogniowej ścian klatek schodowych REI 60, / rozporządzenia 2.1. / Elementy konstrukcyjne będą zabezpieczone (malowane) farbami pęczniejącymi do klasy REI 60, a przy dachu REI 30. Konstrukcję stalową zaleca się zabezpieczać systemem farb pęczniejących po jej zamontowaniu na obiekcie Szyby kablowe W budynku szyby kablowe powinny być obudowane w klasie odporności ogniowej EI 60 i podzielone w odległościach nie przekraczających 9 m. Do każdej strefy pożarowej powinien być zapewniony dostęp z odpowiedniej kondygnacji budynku przez drzwi w klasie odporności ogniowej EI 30. Jeżeli szyb kablowy ma przekrój niewielkich rozmiarów, zamiast drzwi mogą być zastosowane odpowiednie zdejmowane przekrycia pionowe na jednej ze ścian. Przekrycia te powinny mieć odporność ogniową EI 60 / stan wiedzy technicznej /. Pomieszczenia techniczne przeznaczone do układania kabli powinny spełniać normę SEP NSEP-E-004:2003 Elektroenergetyczne i sygnalizacyjne linie kablowe Drzwi przeciwpożarowe Do każdej strefy pożarowej powinien być zapewniony dostęp z odpowiedniej kondygnacji budynku przez drzwi w klasie odporności ogniowej EI 30. Drzwi i inne zamknięcia otworów o wymaganej klasie odporności ogniowej lub dymoszczelności powinny być zaopatrzone w urządzenia zapewniające samoczynne zamykanie otworu w razie pożaru. Należy też zapewnić możliwość ręcznego otwierania drzwi służących do ewakuacji. / rozporządzenia 2.1. / Ponadto wszystkie elementy budynku powinny być nie rozprzestrzeniającymi ognia. 5

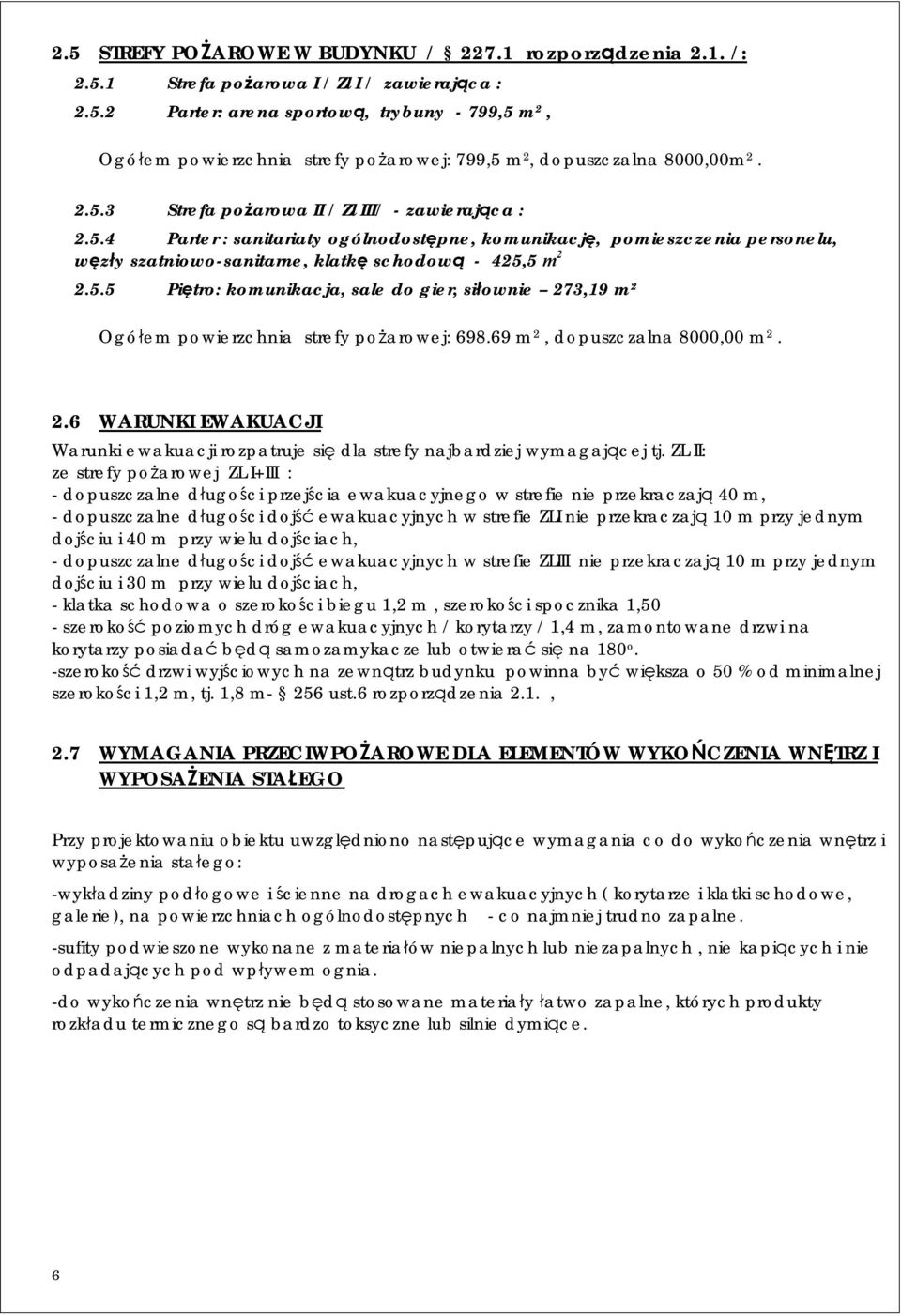

6 2.5 STREFY POŻAROWE W BUDYNKU / rozporządzenia 2.1. /: Strefa pożarowa I / Zl I / zawierająca : Parter: arena sportową, trybuny - 799,5 m 2, Ogółem powierzchnia strefy pożarowej: 799,5 m 2, dopuszczalna 8000,00m Strefa pożarowa II / Zl III/ - zawierająca : Parter : sanitariaty ogólnodostępne, komunikację, pomieszczenia personelu, węzły szatniowo-sanitarne, klatkę schodową - 425,5 m Piętro: komunikacja, sale do gier, siłownie 273,19 m 2 Ogółem powierzchnia strefy pożarowej: m 2, dopuszczalna 8000,00 m WARUNKI EWAKUACJI Warunki ewakuacji rozpatruje się dla strefy najbardziej wymagającej tj. ZL II: ze strefy pożarowej ZL I+III : - dopuszczalne długości przejścia ewakuacyjnego w strefie nie przekraczają 40 m, - dopuszczalne długości dojść ewakuacyjnych w strefie ZLI nie przekraczają 10 m przy jednym dojściu i 40 m przy wielu dojściach, - dopuszczalne długości dojść ewakuacyjnych w strefie ZLIII nie przekraczają 10 m przy jednym dojściu i 30 m przy wielu dojściach, - klatka schodowa o szerokości biegu 1,2 m, szerokości spocznika 1,50 - szerokość poziomych dróg ewakuacyjnych / korytarzy / 1,4 m, zamontowane drzwi na korytarzy posiadać będą samozamykacze lub otwierać się na 180 o. -szerokość drzwi wyjściowych na zewnątrz budynku powinna być większa o 50 % od minimalnej szerokości 1,2 m, tj. 1,8 m- 256 ust.6 rozporządzenia 2.1., 2.7 WYMAGANIA PRZECIWPOŻAROWE DLA ELEMENTÓW WYKOŃCZENIA WNĘTRZ I WYPOSAŻENIA STAŁEGO Przy projektowaniu obiektu uwzględniono następujące wymagania co do wykończenia wnętrz i wyposażenia stałego: -wykładziny podłogowe i ścienne na drogach ewakuacyjnych ( korytarze i klatki schodowe, galerie), na powierzchniach ogólnodostępnych - co najmniej trudno zapalne. -sufity podwieszone wykonane z materiałów niepalnych lub niezapalnych, nie kapiących i nie odpadających pod wpływem ognia. -do wykończenia wnętrz nie będą stosowane materiały łatwo zapalne, których produkty rozkładu termicznego są bardzo toksyczne lub silnie dymiące. 6

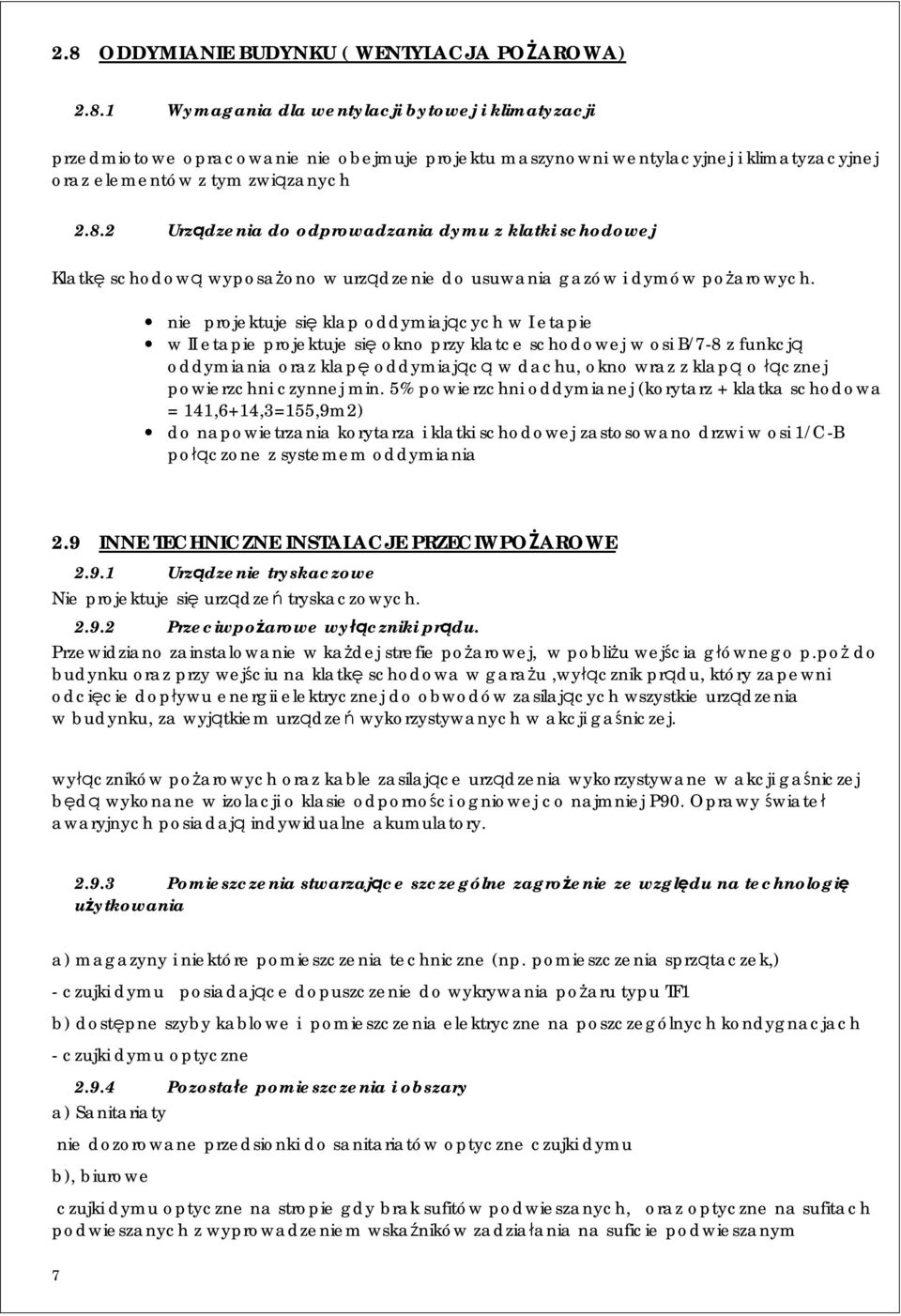

7 2.8 ODDYMIANIE BUDYNKU ( WENTYLACJA POŻAROWA) Wymagania dla wentylacji bytowej i klimatyzacji przedmiotowe opracowanie nie obejmuje projektu maszynowni wentylacyjnej i klimatyzacyjnej oraz elementów z tym związanych Urządzenia do odprowadzania dymu z klatki schodowej Klatkę schodową wyposażono w urządzenie do usuwania gazów i dymów pożarowych. nie projektuje się klap oddymiających w I etapie w II etapie projektuje się okno przy klatce schodowej w osi B/7-8 z funkcją oddymiania oraz klapę oddymiającą w dachu, okno wraz z klapą o łącznej powierzchni czynnej min. 5% powierzchni oddymianej (korytarz + klatka schodowa = 141,6+14,3=155,9m2) do napowietrzania korytarza i klatki schodowej zastosowano drzwi w osi 1/C-B połączone z systemem oddymiania 2.9 INNE TECHNICZNE INSTALACJE PRZECIWPOŻAROWE Urządzenie tryskaczowe Nie projektuje się urządzeń tryskaczowych Przeciwpożarowe wyłączniki prądu. Przewidziano zainstalowanie w każdej strefie pożarowej, w pobliżu wejścia głównego p.poż do budynku oraz przy wejściu na klatkę schodowa w garażu,wyłącznik prądu, który zapewni odcięcie dopływu energii elektrycznej do obwodów zasilających wszystkie urządzenia w budynku, za wyjątkiem urządzeń wykorzystywanych w akcji gaśniczej. wyłączników pożarowych oraz kable zasilające urządzenia wykorzystywane w akcji gaśniczej będą wykonane w izolacji o klasie odporności ogniowej co najmniej P90. Oprawy świateł awaryjnych posiadają indywidualne akumulatory Pomieszczenia stwarzające szczególne zagrożenie ze względu na technologię użytkowania a) magazyny i niektóre pomieszczenia techniczne (np. pomieszczenia sprzątaczek,) - czujki dymu posiadające dopuszczenie do wykrywania pożaru typu TF1 b) dostępne szyby kablowe i pomieszczenia elektryczne na poszczególnych kondygnacjach - czujki dymu optyczne Pozostałe pomieszczenia i obszary a) Sanitariaty nie dozorowane przedsionki do sanitariatów optyczne czujki dymu b), biurowe czujki dymu optyczne na stropie gdy brak sufitów podwieszanych, oraz optyczne na sufitach podwieszanych z wyprowadzeniem wskaźników zadziałania na suficie podwieszanym 7

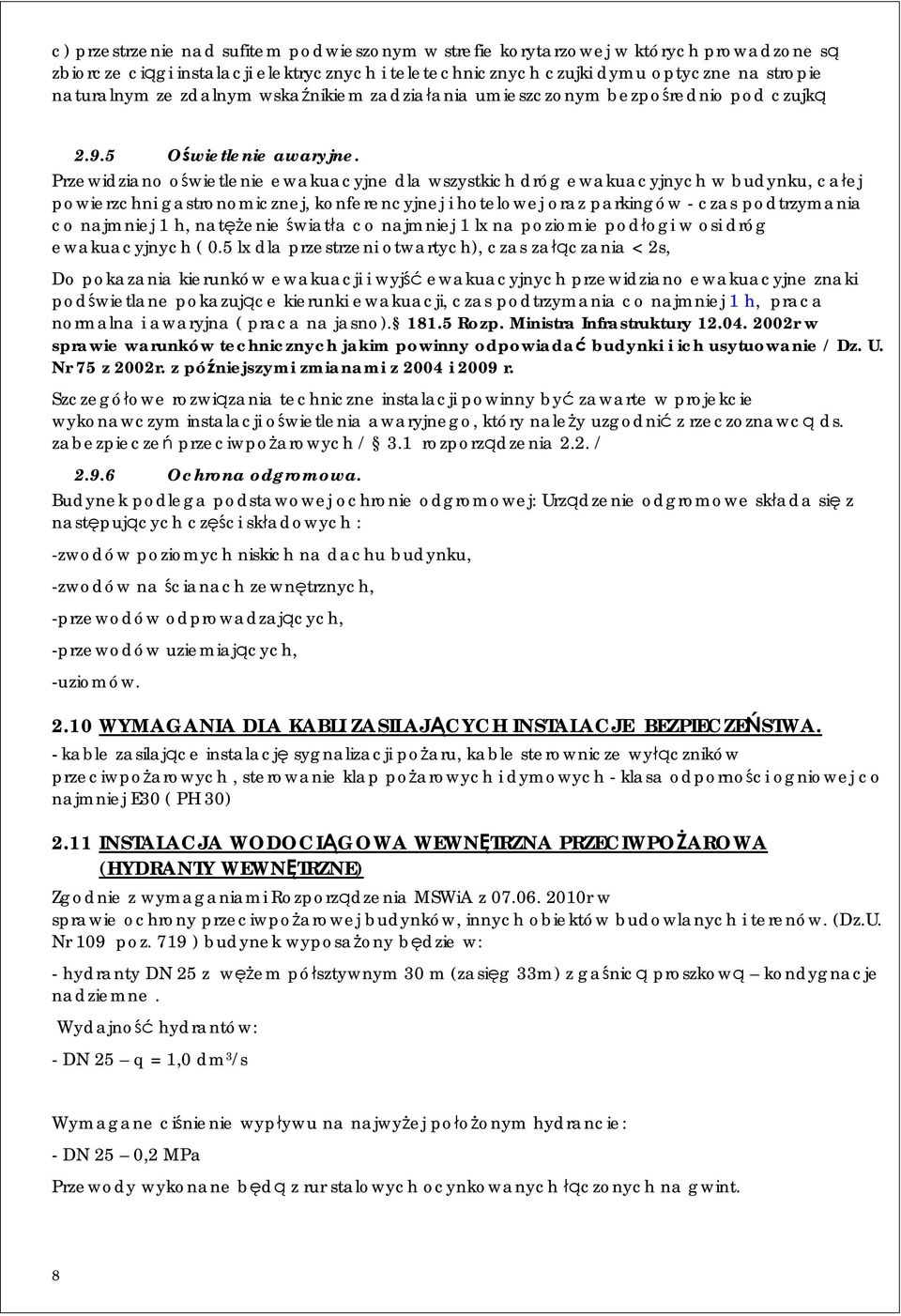

8 c) przestrzenie nad sufitem podwieszonym w strefie korytarzowej w których prowadzone są zbiorcze ciągi instalacji elektrycznych i teletechnicznych czujki dymu optyczne na stropie naturalnym ze zdalnym wskaźnikiem zadziałania umieszczonym bezpośrednio pod czujką Oświetlenie awaryjne. Przewidziano oświetlenie ewakuacyjne dla wszystkich dróg ewakuacyjnych w budynku, całej powierzchni gastronomicznej, konferencyjnej i hotelowej oraz parkingów - czas podtrzymania co najmniej 1 h, natężenie światła co najmniej 1 lx na poziomie podłogi w osi dróg ewakuacyjnych ( 0.5 lx dla przestrzeni otwartych), czas załączania < 2s, Do pokazania kierunków ewakuacji i wyjść ewakuacyjnych przewidziano ewakuacyjne znaki podświetlane pokazujące kierunki ewakuacji, czas podtrzymania co najmniej 1 h, praca normalna i awaryjna ( praca na jasno) Rozp. Ministra Infrastruktury r w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie / Dz. U. Nr 75 z 2002r. z późniejszymi zmianami z 2004 i 2009 r. Szczegółowe rozwiązania techniczne instalacji powinny być zawarte w projekcie wykonawczym instalacji oświetlenia awaryjnego, który należy uzgodnić z rzeczoznawcą ds. zabezpieczeń przeciwpożarowych / 3.1 rozporządzenia 2.2. / Ochrona odgromowa. Budynek podlega podstawowej ochronie odgromowej: Urządzenie odgromowe składa się z następujących części składowych : -zwodów poziomych niskich na dachu budynku, -zwodów na ścianach zewnętrznych, -przewodów odprowadzających, -przewodów uziemiających, -uziomów WYMAGANIA DLA KABLI ZASILAJĄCYCH INSTALACJE BEZPIECZEŃSTWA. - kable zasilające instalację sygnalizacji pożaru, kable sterownicze wyłączników przeciwpożarowych, sterowanie klap pożarowych i dymowych - klasa odporności ogniowej co najmniej E30 ( PH 30) 2.11 INSTALACJA WODOCIĄGOWA WEWNĘTRZNA PRZECIWPOŻAROWA (HYDRANTY WEWNĘTRZNE) Zgodnie z wymaganiami Rozporządzenia MSWiA z r w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów. (Dz.U. Nr 109 poz. 719 ) budynek wyposażony będzie w: - hydranty DN 25 z wężem półsztywnym 30 m (zasięg 33m) z gaśnicą proszkową kondygnacje nadziemne. Wydajność hydrantów: - DN 25 q = 1,0 dm 3 /s Wymagane ciśnienie wypływu na najwyżej położonym hydrancie: - DN 25 0,2 MPa Przewody wykonane będą z rur stalowych ocynkowanych łączonych na gwint. 8

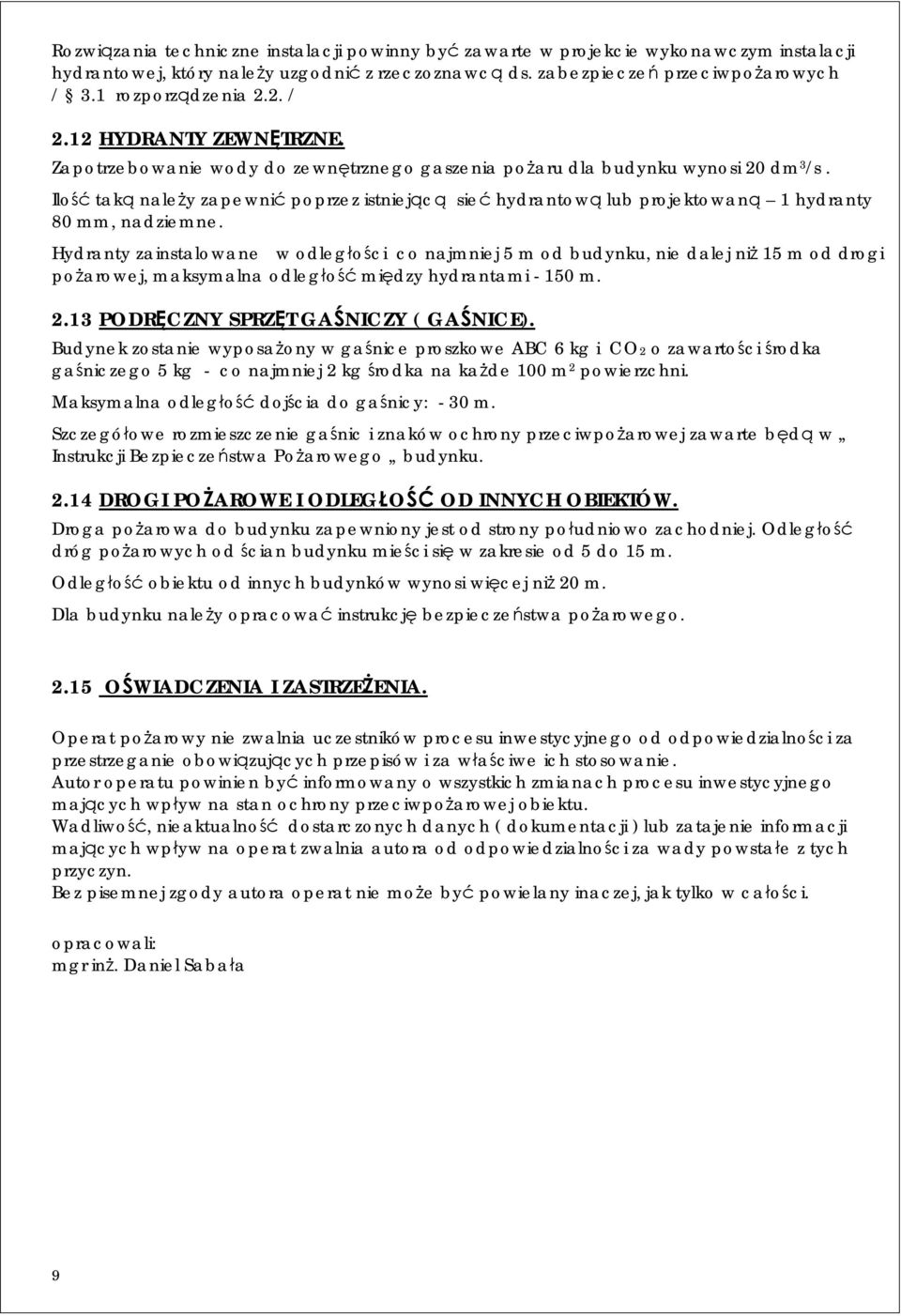

9 Rozwiązania techniczne instalacji powinny być zawarte w projekcie wykonawczym instalacji hydrantowej, który należy uzgodnić z rzeczoznawcą ds. zabezpieczeń przeciwpożarowych / 3.1 rozporządzenia 2.2. / 2.12 HYDRANTY ZEWNĘTRZNE. Zapotrzebowanie wody do zewnętrznego gaszenia pożaru dla budynku wynosi 20 dm 3 /s. Ilość taką należy zapewnić poprzez istniejącą sieć hydrantową lub projektowaną 1 hydranty 80 mm, nadziemne. Hydranty zainstalowane w odległości co najmniej 5 m od budynku, nie dalej niż 15 m od drogi pożarowej, maksymalna odległość między hydrantami m PODRĘCZNY SPRZĘT GAŚNICZY ( GAŚNICE). Budynek zostanie wyposażony w gaśnice proszkowe ABC 6 kg i CO2 o zawartości środka gaśniczego 5 kg - co najmniej 2 kg środka na każde 100 m 2 powierzchni. Maksymalna odległość dojścia do gaśnicy: - 30 m. Szczegółowe rozmieszczenie gaśnic i znaków ochrony przeciwpożarowej zawarte będą w Instrukcji Bezpieczeństwa Pożarowego budynku DROGI POŻAROWE I ODLEGŁOŚĆ OD INNYCH OBIEKTÓW. Droga pożarowa do budynku zapewniony jest od strony południowo zachodniej. Odległość dróg pożarowych od ścian budynku mieści się w zakresie od 5 do 15 m. Odległość obiektu od innych budynków wynosi więcej niż 20 m. Dla budynku należy opracować instrukcję bezpieczeństwa pożarowego OŚWIADCZENIA I ZASTRZEŻENIA. Operat pożarowy nie zwalnia uczestników procesu inwestycyjnego od odpowiedzialności za przestrzeganie obowiązujących przepisów i za właściwe ich stosowanie. Autor operatu powinien być informowany o wszystkich zmianach procesu inwestycyjnego mających wpływ na stan ochrony przeciwpożarowej obiektu. Wadliwość, nieaktualność dostarczonych danych ( dokumentacji ) lub zatajenie informacji mających wpływ na operat zwalnia autora od odpowiedzialności za wady powstałe z tych przyczyn. Bez pisemnej zgody autora operat nie może być powielany inaczej, jak tylko w całości. opracowali: mgr inż. Daniel Sabała 9

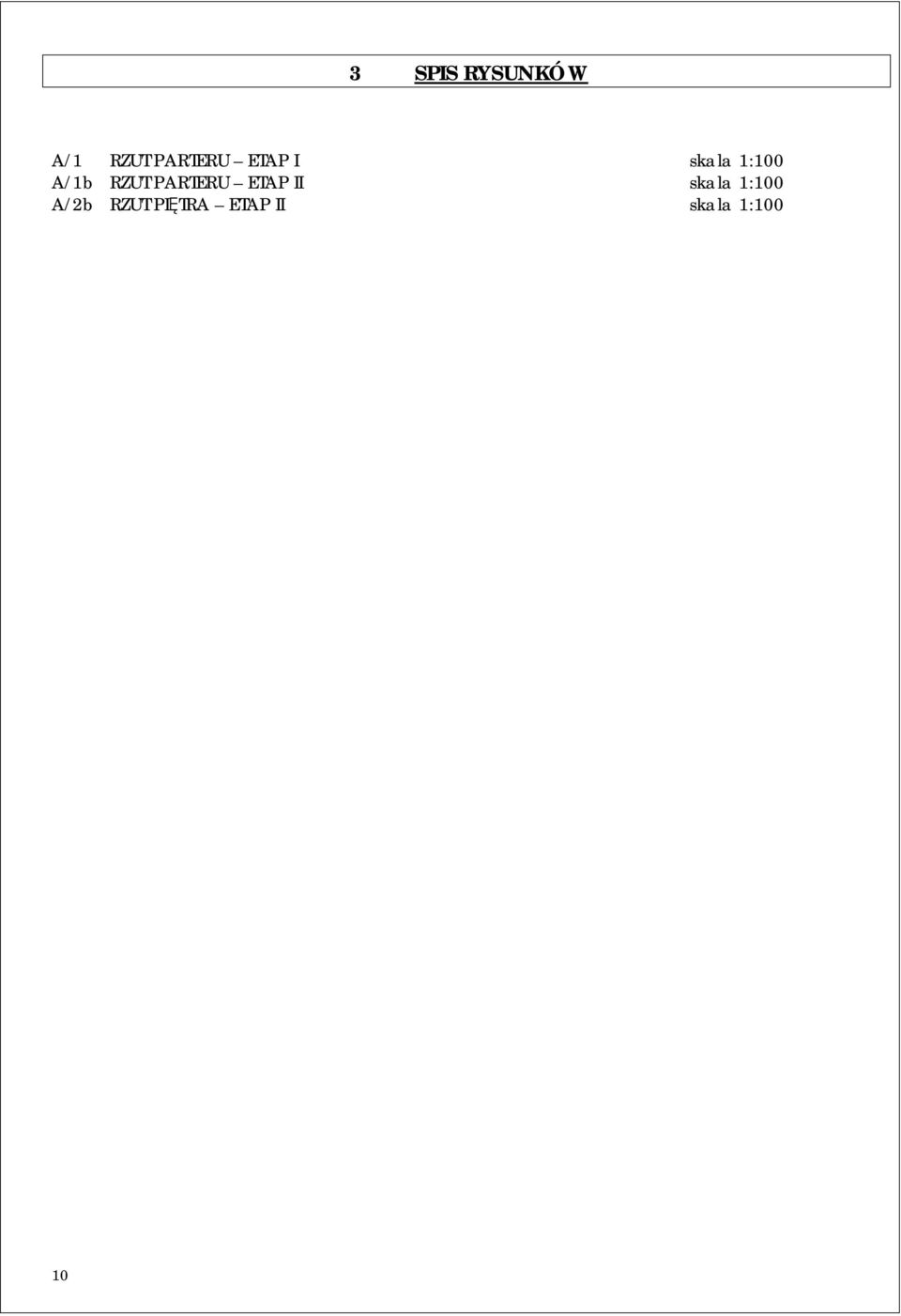

10 3 SPIS RYSUNKÓW A/1 RZUT PARTERU ETAP I skala 1:100 A/1b RZUT PARTERU ETAP II skala 1:100 A/2b RZUT PIĘTRA ETAP II skala 1:100 10
