1 WARUNKI OCHRONY PRZECIWPOŻAROWEJ DO PROJEKTU BUDOWLANEGO : " Projekt rozbudowy budynku administracyjnego Nadleśnictwa Turawa oraz przebudowa części istniejącej wraz z jej remontem". 1. Powierzchnia, wysokość i ilość kondygnacji liczba kondygnacji nadziemnych 2 + poddasze, liczba kondygnacji podziemnych 1, powierzchnia wewnętrzna przed rozbudową 518,71 m 2, powierzchnia wewnętrzna po rozbudowie 1096,65 m 2, powierzchnia zabudowy po rozbudowie 1510,30 m 2, wysokość części istniejącej 14,70 m (średniowysoki SW ); wysokość części rozbudowywanej 9,60m (niski N ). 2. Odległość od obiektów sąsiadujących Obiekt jako całość wolnostojący spełniający wymagania 271 i 272 warunków technicznych w zakresie odległości od obiektów sąsiednich znajduje się na działce leśnej porośniętej pojedynczymi drzewami. Obiekt ten usytuowany jest w odległości co najmniej 3,5m od granicy działki budowlanej (narożnik budynku w pasie o szerokości co najmniej 4 m stanowi ściany pełne bez otworów o klasie odporności ogniowej REI120). 3. Parametry pożarowe występujących substancji palnych W budynku nie przewiduje się składowania materiałów niebezpiecznych pożarowo w rozumieniu przepisów przeciwpożarowych tj. rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. z 2010r. Nr 109, poz. 719). 4. Przewidywana gęstość obciążenia ogniowego Nie określa się wielkości gęstości obciążenia ogniowego dla pomieszczeń zaliczonych do kategorii zagrożenia ludzi ZL. Dla pomieszczeń magazynowych, gospodarczych i archiwów gęstość obciążenia ogniowego wynosi od 500MJ/m 2 do 1000MJ/m Kategoria zagrożenia ludzi, przewidywana liczba osób w poszczególnych pomieszczeniach i na każdej kondygnacji Zgodnie z warunkami technicznymi obiekt zasadniczo zalicza się do kategorii ZLIII zagrożenia ludzi. W obiekcie występuje jedno pomieszczenie dla ponad 50 osób sala narad na piętrze części rozbudowanej, przeznaczona dla 60 osób. Sala ta wraz zapleczem wydzielona zostanie jako odrębna strefa pożarowa kategorii ZL I zagrożenia ludzi. Ponadto na parterze części rozbudowanej znajduje się jeden pokój gościnny (jednoosobowy) z dostępem wyłącznie z zewnątrz budynku. Pokój ten wydzielony zostanie jako odrębna strefa pożarowa kategorii ZL V zagrożenia ludzi. Przewidywana liczba osób przebywających jednocześnie w obiekcie: w części istniejącej ok. 15 osób; w nowej części ok. 17 osób (pracowników) oraz dodatkowo 60 osób w przypadku korzystania z sali narad. 6. Ocena zagrożenia wybuchem pomieszczeń oraz przestrzeni zewnętrznych W obiekcie nie występują pomieszczenia i przestrzenie zewnętrzne zagrożone wybuchem.

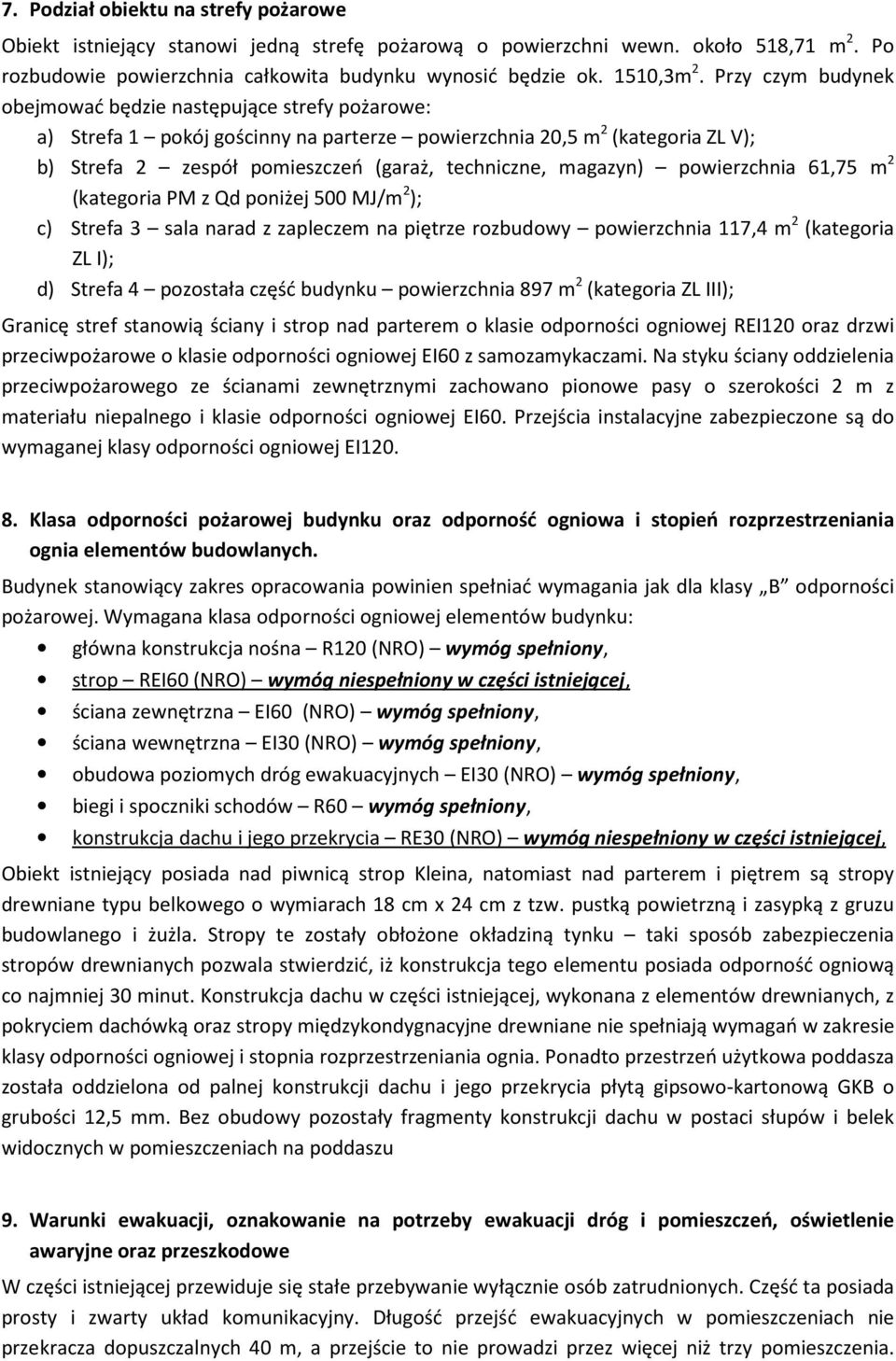

2 7. Podział obiektu na strefy pożarowe Obiekt istniejący stanowi jedną strefę pożarową o powierzchni wewn. około 518,71 m 2. Po rozbudowie powierzchnia całkowita budynku wynosić będzie ok. 1510,3m 2. Przy czym budynek obejmować będzie następujące strefy pożarowe: a) Strefa 1 pokój gościnny na parterze powierzchnia 20,5 m 2 (kategoria ZL V); b) Strefa 2 zespół pomieszczeń (garaż, techniczne, magazyn) powierzchnia 61,75 m 2 (kategoria PM z Qd poniżej 500 MJ/m 2 ); c) Strefa 3 sala narad z zapleczem na piętrze rozbudowy powierzchnia 117,4 m 2 (kategoria ZL I); d) Strefa 4 pozostała część budynku powierzchnia 897 m 2 (kategoria ZL III); Granicę stref stanowią ściany i strop nad parterem o klasie odporności ogniowej REI120 oraz drzwi przeciwpożarowe o klasie odporności ogniowej EI60 z samozamykaczami. Na styku ściany oddzielenia przeciwpożarowego ze ścianami zewnętrznymi zachowano pionowe pasy o szerokości 2 m z materiału niepalnego i klasie odporności ogniowej EI60. Przejścia instalacyjne zabezpieczone są do wymaganej klasy odporności ogniowej EI Klasa odporności pożarowej budynku oraz odporność ogniowa i stopień rozprzestrzeniania ognia elementów budowlanych. Budynek stanowiący zakres opracowania powinien spełniać wymagania jak dla klasy B odporności pożarowej. Wymagana klasa odporności ogniowej elementów budynku: główna konstrukcja nośna R120 (NRO) wymóg spełniony, strop REI60 (NRO) wymóg niespełniony w części istniejącej, ściana zewnętrzna EI60 (NRO) wymóg spełniony, ściana wewnętrzna EI30 (NRO) wymóg spełniony, obudowa poziomych dróg ewakuacyjnych EI30 (NRO) wymóg spełniony, biegi i spoczniki schodów R60 wymóg spełniony, konstrukcja dachu i jego przekrycia RE30 (NRO) wymóg niespełniony w części istniejącej, Obiekt istniejący posiada nad piwnicą strop Kleina, natomiast nad parterem i piętrem są stropy drewniane typu belkowego o wymiarach 18 cm x 24 cm z tzw. pustką powietrzną i zasypką z gruzu budowlanego i żużla. Stropy te zostały obłożone okładziną tynku taki sposób zabezpieczenia stropów drewnianych pozwala stwierdzić, iż konstrukcja tego elementu posiada odporność ogniową co najmniej 30 minut. Konstrukcja dachu w części istniejącej, wykonana z elementów drewnianych, z pokryciem dachówką oraz stropy międzykondygnacyjne drewniane nie spełniają wymagań w zakresie klasy odporności ogniowej i stopnia rozprzestrzeniania ognia. Ponadto przestrzeń użytkowa poddasza została oddzielona od palnej konstrukcji dachu i jego przekrycia płytą gipsowo-kartonową GKB o grubości 12,5 mm. Bez obudowy pozostały fragmenty konstrukcji dachu w postaci słupów i belek widocznych w pomieszczeniach na poddaszu 9. Warunki ewakuacji, oznakowanie na potrzeby ewakuacji dróg i pomieszczeń, oświetlenie awaryjne oraz przeszkodowe W części istniejącej przewiduje się stałe przebywanie wyłącznie osób zatrudnionych. Część ta posiada prosty i zwarty układ komunikacyjny. Długość przejść ewakuacyjnych w pomieszczeniach nie przekracza dopuszczalnych 40 m, a przejście to nie prowadzi przez więcej niż trzy pomieszczenia.

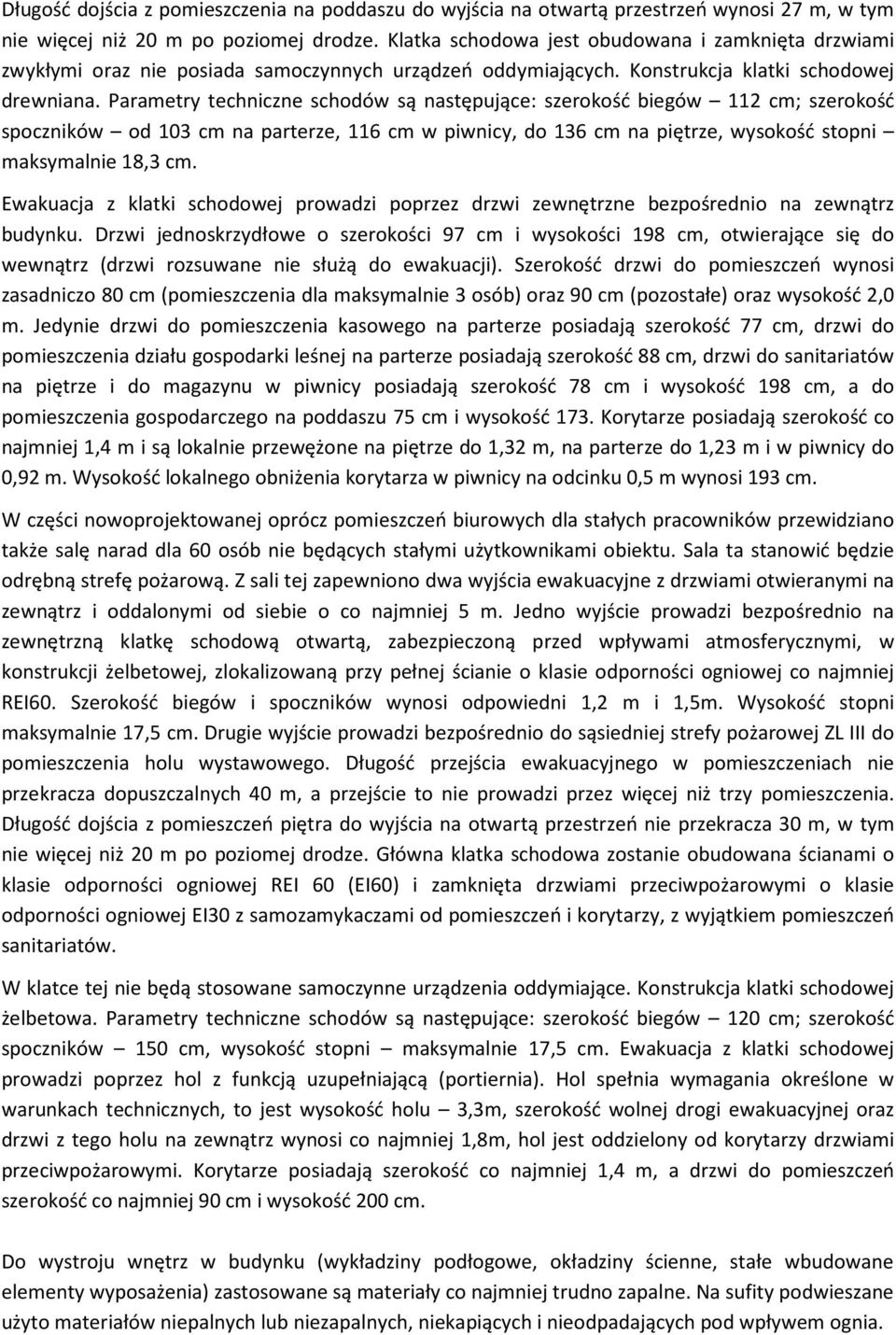

3 Długość dojścia z pomieszczenia na poddaszu do wyjścia na otwartą przestrzeń wynosi 27 m, w tym nie więcej niż 20 m po poziomej drodze. Klatka schodowa jest obudowana i zamknięta drzwiami zwykłymi oraz nie posiada samoczynnych urządzeń oddymiających. Konstrukcja klatki schodowej drewniana. Parametry techniczne schodów są następujące: szerokość biegów 112 cm; szerokość spoczników od 103 cm na parterze, 116 cm w piwnicy, do 136 cm na piętrze, wysokość stopni maksymalnie 18,3 cm. Ewakuacja z klatki schodowej prowadzi poprzez drzwi zewnętrzne bezpośrednio na zewnątrz budynku. Drzwi jednoskrzydłowe o szerokości 97 cm i wysokości 198 cm, otwierające się do wewnątrz (drzwi rozsuwane nie służą do ewakuacji). Szerokość drzwi do pomieszczeń wynosi zasadniczo 80 cm (pomieszczenia dla maksymalnie 3 osób) oraz 90 cm (pozostałe) oraz wysokość 2,0 m. Jedynie drzwi do pomieszczenia kasowego na parterze posiadają szerokość 77 cm, drzwi do pomieszczenia działu gospodarki leśnej na parterze posiadają szerokość 88 cm, drzwi do sanitariatów na piętrze i do magazynu w piwnicy posiadają szerokość 78 cm i wysokość 198 cm, a do pomieszczenia gospodarczego na poddaszu 75 cm i wysokość 173. Korytarze posiadają szerokość co najmniej 1,4 m i są lokalnie przewężone na piętrze do 1,32 m, na parterze do 1,23 m i w piwnicy do 0,92 m. Wysokość lokalnego obniżenia korytarza w piwnicy na odcinku 0,5 m wynosi 193 cm. W części nowoprojektowanej oprócz pomieszczeń biurowych dla stałych pracowników przewidziano także salę narad dla 60 osób nie będących stałymi użytkownikami obiektu. Sala ta stanowić będzie odrębną strefę pożarową. Z sali tej zapewniono dwa wyjścia ewakuacyjne z drzwiami otwieranymi na zewnątrz i oddalonymi od siebie o co najmniej 5 m. Jedno wyjście prowadzi bezpośrednio na zewnętrzną klatkę schodową otwartą, zabezpieczoną przed wpływami atmosferycznymi, w konstrukcji żelbetowej, zlokalizowaną przy pełnej ścianie o klasie odporności ogniowej co najmniej REI60. Szerokość biegów i spoczników wynosi odpowiedni 1,2 m i 1,5m. Wysokość stopni maksymalnie 17,5 cm. Drugie wyjście prowadzi bezpośrednio do sąsiedniej strefy pożarowej ZL III do pomieszczenia holu wystawowego. Długość przejścia ewakuacyjnego w pomieszczeniach nie przekracza dopuszczalnych 40 m, a przejście to nie prowadzi przez więcej niż trzy pomieszczenia. Długość dojścia z pomieszczeń piętra do wyjścia na otwartą przestrzeń nie przekracza 30 m, w tym nie więcej niż 20 m po poziomej drodze. Główna klatka schodowa zostanie obudowana ścianami o klasie odporności ogniowej REI 60 (EI60) i zamknięta drzwiami przeciwpożarowymi o klasie odporności ogniowej EI30 z samozamykaczami od pomieszczeń i korytarzy, z wyjątkiem pomieszczeń sanitariatów. W klatce tej nie będą stosowane samoczynne urządzenia oddymiające. Konstrukcja klatki schodowej żelbetowa. Parametry techniczne schodów są następujące: szerokość biegów 120 cm; szerokość spoczników 150 cm, wysokość stopni maksymalnie 17,5 cm. Ewakuacja z klatki schodowej prowadzi poprzez hol z funkcją uzupełniającą (portiernia). Hol spełnia wymagania określone w warunkach technicznych, to jest wysokość holu 3,3m, szerokość wolnej drogi ewakuacyjnej oraz drzwi z tego holu na zewnątrz wynosi co najmniej 1,8m, hol jest oddzielony od korytarzy drzwiami przeciwpożarowymi. Korytarze posiadają szerokość co najmniej 1,4 m, a drzwi do pomieszczeń szerokość co najmniej 90 cm i wysokość 200 cm. Do wystroju wnętrz w budynku (wykładziny podłogowe, okładziny ścienne, stałe wbudowane elementy wyposażenia) zastosowane są materiały co najmniej trudno zapalne. Na sufity podwieszane użyto materiałów niepalnych lub niezapalnych, niekapiących i nieodpadających pod wpływem ognia.

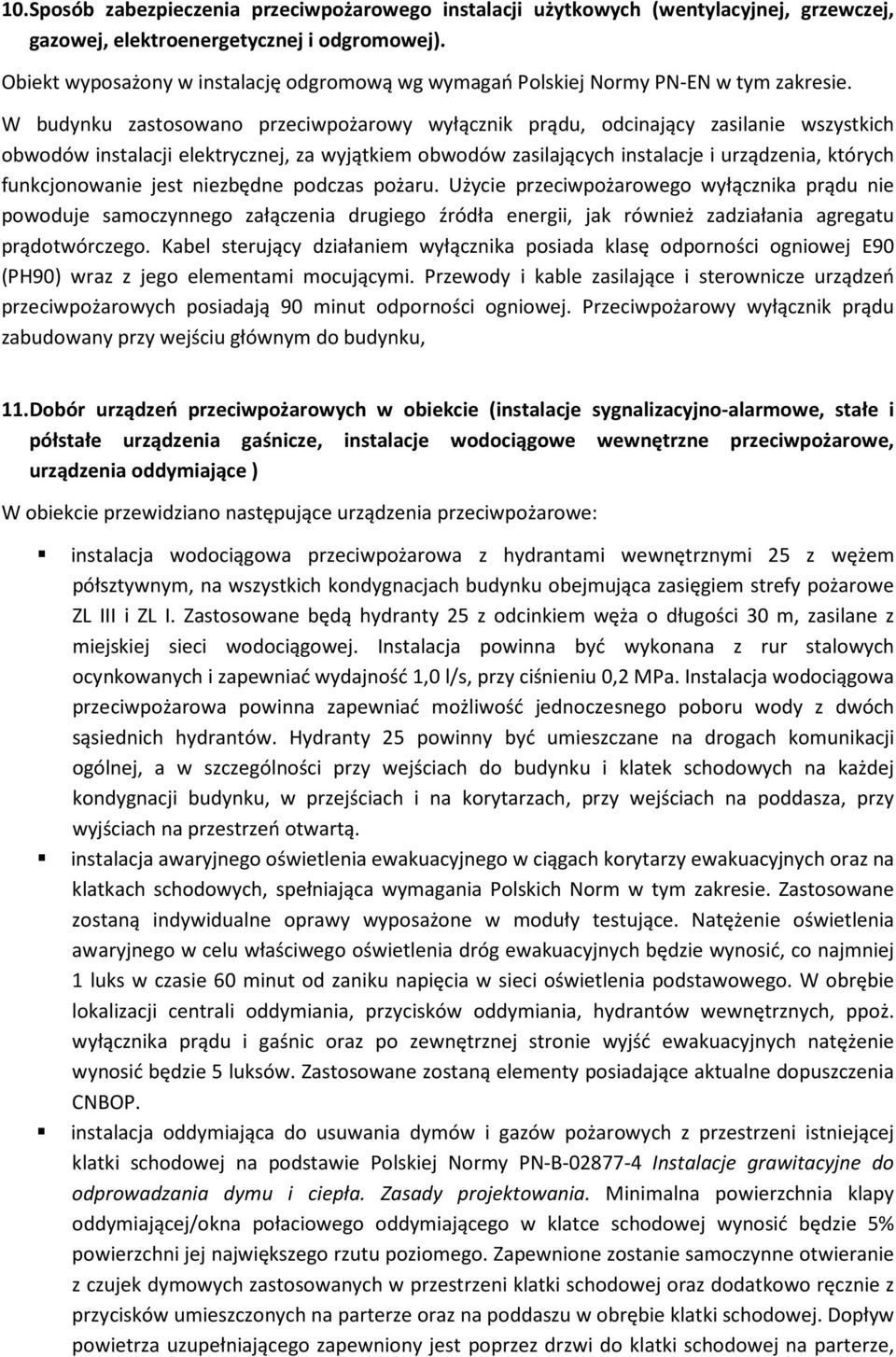

4 10. Sposób zabezpieczenia przeciwpożarowego instalacji użytkowych (wentylacyjnej, grzewczej, gazowej, elektroenergetycznej i odgromowej). Obiekt wyposażony w instalację odgromową wg wymagań Polskiej Normy PN-EN w tym zakresie. W budynku zastosowano przeciwpożarowy wyłącznik prądu, odcinający zasilanie wszystkich obwodów instalacji elektrycznej, za wyjątkiem obwodów zasilających instalacje i urządzenia, których funkcjonowanie jest niezbędne podczas pożaru. Użycie przeciwpożarowego wyłącznika prądu nie powoduje samoczynnego załączenia drugiego źródła energii, jak również zadziałania agregatu prądotwórczego. Kabel sterujący działaniem wyłącznika posiada klasę odporności ogniowej E90 (PH90) wraz z jego elementami mocującymi. Przewody i kable zasilające i sterownicze urządzeń przeciwpożarowych posiadają 90 minut odporności ogniowej. Przeciwpożarowy wyłącznik prądu zabudowany przy wejściu głównym do budynku, 11. Dobór urządzeń przeciwpożarowych w obiekcie (instalacje sygnalizacyjno-alarmowe, stałe i półstałe urządzenia gaśnicze, instalacje wodociągowe wewnętrzne przeciwpożarowe, urządzenia oddymiające ) W obiekcie przewidziano następujące urządzenia przeciwpożarowe: instalacja wodociągowa przeciwpożarowa z hydrantami wewnętrznymi 25 z wężem półsztywnym, na wszystkich kondygnacjach budynku obejmująca zasięgiem strefy pożarowe ZL III i ZL I. Zastosowane będą hydranty 25 z odcinkiem węża o długości 30 m, zasilane z miejskiej sieci wodociągowej. Instalacja powinna być wykonana z rur stalowych ocynkowanych i zapewniać wydajność 1,0 l/s, przy ciśnieniu 0,2 MPa. Instalacja wodociągowa przeciwpożarowa powinna zapewniać możliwość jednoczesnego poboru wody z dwóch sąsiednich hydrantów. Hydranty 25 powinny być umieszczane na drogach komunikacji ogólnej, a w szczególności przy wejściach do budynku i klatek schodowych na każdej kondygnacji budynku, w przejściach i na korytarzach, przy wejściach na poddasza, przy wyjściach na przestrzeń otwartą. instalacja awaryjnego oświetlenia ewakuacyjnego w ciągach korytarzy ewakuacyjnych oraz na klatkach schodowych, spełniająca wymagania Polskich Norm w tym zakresie. Zastosowane zostaną indywidualne oprawy wyposażone w moduły testujące. Natężenie oświetlenia awaryjnego w celu właściwego oświetlenia dróg ewakuacyjnych będzie wynosić, co najmniej 1 luks w czasie 60 minut od zaniku napięcia w sieci oświetlenia podstawowego. W obrębie lokalizacji centrali oddymiania, przycisków oddymiania, hydrantów wewnętrznych, ppoż. wyłącznika prądu i gaśnic oraz po zewnętrznej stronie wyjść ewakuacyjnych natężenie wynosić będzie 5 luksów. Zastosowane zostaną elementy posiadające aktualne dopuszczenia CNBOP. instalacja oddymiająca do usuwania dymów i gazów pożarowych z przestrzeni istniejącej klatki schodowej na podstawie Polskiej Normy PN-B Instalacje grawitacyjne do odprowadzania dymu i ciepła. Zasady projektowania. Minimalna powierzchnia klapy oddymiającej/okna połaciowego oddymiającego w klatce schodowej wynosić będzie 5% powierzchni jej największego rzutu poziomego. Zapewnione zostanie samoczynne otwieranie z czujek dymowych zastosowanych w przestrzeni klatki schodowej oraz dodatkowo ręcznie z przycisków umieszczonych na parterze oraz na poddaszu w obrębie klatki schodowej. Dopływ powietrza uzupełniającego zapewniony jest poprzez drzwi do klatki schodowej na parterze,

5 otwierane ręcznie. Miejsce lokalizacji klapy oddymiającej zostanie oznakowane zgodnie z PN. Zastosowane będą wyłącznie urządzenia posiadające aktualną aprobatę techniczną ITB i certyfikat zgodności. Projekty urządzeń przeciwpożarowych zostaną uzgodnione przez rzeczoznawcę do spraw zabezpieczeń przeciwpożarowych. 12. Wyposażenie w gaśnice Budynek wyposażony jest w gaśnice proszkowe 4kg typu ABC w ilości co najmniej po jednej na każde 200m 2 powierzchni, z zachowaniem 30m długości dojścia do sprzętu oraz dostępu do niego o szerokości, co najmniej 1m. 13. Zaopatrzenie wodne do zewnętrznego gaszenia pożaru Wymagane przeciwpożarowe zaopatrzenie w wodę wynosi 20 dm 3 /s. Zapewnia je miejska sieć wodociągowa, na której w odległości do 75m od budynku znajduje się hydrant zewnętrzny DN 80. Drugi hydrant DN 80 zlokalizowany jest w odległości do 150m od obiektu. 14. Dojazd pożarowy Do analizowanego budynku powinna być doprowadzona droga pożarowa o utwardzonej nawierzchni, umożliwiająca dojazd o każdej porze roku pojazdów jednostek ochrony przeciwpożarowej do obiektu. Droga pożarowa o szerokości 4 m powinna przebiegać na całej długości dłuższego boku budynku w odległości 5-15 m od ściany budynku i zapewniać przejazd bez konieczności cofania lub powinna być zakończona placem manewrowym o wymiarach 20 m x 20 m, względnie można przewidzieć inne rozwiązanie umożliwiające zawrócenie pojazdu. Przy czym dopuszcza się wykonanie odcinka drogi pożarowej o długości nie większej niż 15 m, z którego wyjazd jest możliwy jedynie przez cofanie pojazdu. Droga ta musi być połączona utwardzonym dojściem o długości do 50 m i szerokości 1,5m z wyjściem ewakuacyjnym z budynku, przez które możliwy jest dostęp do każdej strefy pożarowej. Droga pożarowa powinna umożliwiać przejazd pojazdów o nacisku osi na nawierzchnię jezdni co najmniej 100 kn. Promień zewnętrzny drogi pożarowej nie powinien być mniejszy niż 11 m. Pomiędzy drogą pożarową a ścianą budynku nie powinny występować stałe elementy zagospodarowania terenu oraz drzewa i krzewy o wysokości przekraczającej 3 m, uniemożliwiające dostęp do elewacji za pomocą podnośników i drabin mechanicznych. Dla obiektu zapewniono drogę pożarową przebiegającą wzdłuż dłuższego boku budynku w odległości zawartej w przedziale od 3 m do 5m, z przejazdem bez konieczności cofania. Bramy wjazdowe/wyjazdowe na teren Nadleśnictwa posiadają szerokość co najmniej 3,6 m. Droga ta została połączona utwardzonymi dojściami z rozpatrywanym budynkiem o długości nie większej niż 50m i szerokości nie mniejszej niż 1,5m. Jednak ze względu na brak możliwości zachowania minimalnej odległości bliższej krawędzi jezdni drogi pożarowej względem dłuższego boku budynku, uzgodniono Postanowieniem Opolskiego Komendanta Wojewódzkiego PSP rozwiązanie zamienne w zakresie spełnienia wymagań dotyczących drogi pożarowej dla budynku administracyjnego Nadleśnictwa Turawa, które szczegółowo przedstawia załączony plan zagospodarowania terenu.

6 Uwagi uzupełniające: 1) W zakresie niespełnionych wymagań przepisów techniczno-budowlanych uzyskano zgodę na zastosowanie rozwiązań zamiennych Postanowieniem WZ wydanym przez Opolskiego Komendanta Wojewódzkiego PSP (załącznik nr 1). 2) W zakresie niespełnionych wymagań przepisów przeciwpożarowych dot. drogi pożarowej uzyskano zgodę na zastosowanie rozwiązań zamiennych Postanowieniem WZ wydanym przez Opolskiego Komendanta Wojewódzkiego PSP (załącznik nr 2). 3) Przed oddaniem budynku do użytkowania opracowana zostanie Instrukcja bezpieczeństwa pożarowego..., zgodna z rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Z 2010r. Nr 109, poz. 719).
