Oferta drutów do spawania metodą TIG (WIG)

Transkrypt

1 Oferta drutów do spawania metodą TIG (WIG)

2 Oferta materiałów do spawania metodą TIG (WIG) obok naszego zakresu spawania laserem jest następnym asortymentem w zakresie precyzyjnego napawania. Wszędzie tam, gdzie jest potrzeba naprawy i zmian technologicznych (w produkcji form, narzędzi do cięcia, itp.) użyciem większej ilośc imateriału wypełniającego, i kiedy możemy obciążyć cieplnie obszar napawany, to wtedy, możesz skorzystać z naszej szerokiej gamy materiałów spawalniczych. Właściwości materiałów spawalniczych zostały dokładnie przetestowane w codziennej praktyce od 2003 roku. Najlepsze z tych rodzajów materiałów, zostały włączone do tego oto katalogu. Naszym klientom, możemy we współpracy z producentem, który oferuje znaczną wiedzę techniczną w rozwiązywaniu ich problemów, i we współpracy z naszymi partnerami zagranicznymi możemy dokonać badań metalograficznych, w tym odcinków metalograficznych spawanych warstw, pomiarów twardości, analizy chemicznej, mieszaniny spoiny, warstwy wiążącej do podłoża lub geometrii spoiny. Oznaczenie poszczególnych rodzajów materiałów spawalniczych 1. Materiały dla form wtryskowych i narzędzi do cięcia i gięcia 2. Druty do stali wysokostopowej i nierdzewnej 3. Druty do stali niestopowej i niskostopowej 4. Druty do spawania stopów aluminium 5. Stopy niklu do spawania i napawanie żeliwa 6. Stopy niklu 7. Stopy miedzi 8. Druty do spawania tytanu 9. Druty do spawania stopów magnezu 10. Spawanie stopów kobaltu A może być przetwarzany termicznie M zwiększona odporność na wstrząsy cieplne B dobry do obróbki mechanicznej N zwiększona odporność na warunki atmosferyczne C nadaje się do polerowania O zwiększona odporność na erozję i kawitację P ogniotrwały D nadaje się do narzędzi pracujących na ciepło E nadaje się do narzędzi pracujących na zimno Q nadaje się do azotowania F nadaje się do form ciśnieniowych R utwardzalna G nadaje się do narzędzi skrawających S eloksowanie H dla specjalnego zastosowania T staliwa martenzytyczne I zwiększona odporność na zużycie U staliwa austenityczne J zwiększona odporność na korozję V staliwa ledeburytyczne K zwiększona odporność na odpuszczanie W staliwa ustabilizowane niobem L zwiększona odporność przeciw powstawaniu zgorzeliny 2

3 Rodzaj Możliwości zastosowania materiałów spawalniczych str. A B C D E F G H I J K L M N O P Q R S T U V W ND 301W 4 ND 303W 5 ND 305W 6 ND 318W 7 1 ND 351W 8 ND 352W 9 ND 353W 10 ND 355W 11 ND ND ND 500W 14 ND 503W 15 ND 505W 16 ND 507W 17 ND 513W 18 ND 515W 19 2 ND 516W 20 ND 517W 21 ND 518W 22 ND 552W 23 ND 553W 24 ND 554W 25 ND 252W 26 3 ND 255W 27 ND 273W 28 ND 801W 29 ND 802W 30 4 ND 803W 31 ND 805W 32 ND 806W 33 5 ND 656W 34 ND 54023W 34 ND 612W 35 ND 651W 36 ND 653W 36 ND 654W 37 6 ND 655W 38 ND 656W 39 ND 657W 40 ND 660W 41 ND 701W 42 ND 703W 43 ND 704W 44 7 ND 706W 45 ND 707W 46 ND 751W 46 ND 758W 47 8 ND 860W 48 9 ND 859W 49 ND 401W ND 406W 50 ND 412W 51 ND 421W 51 3

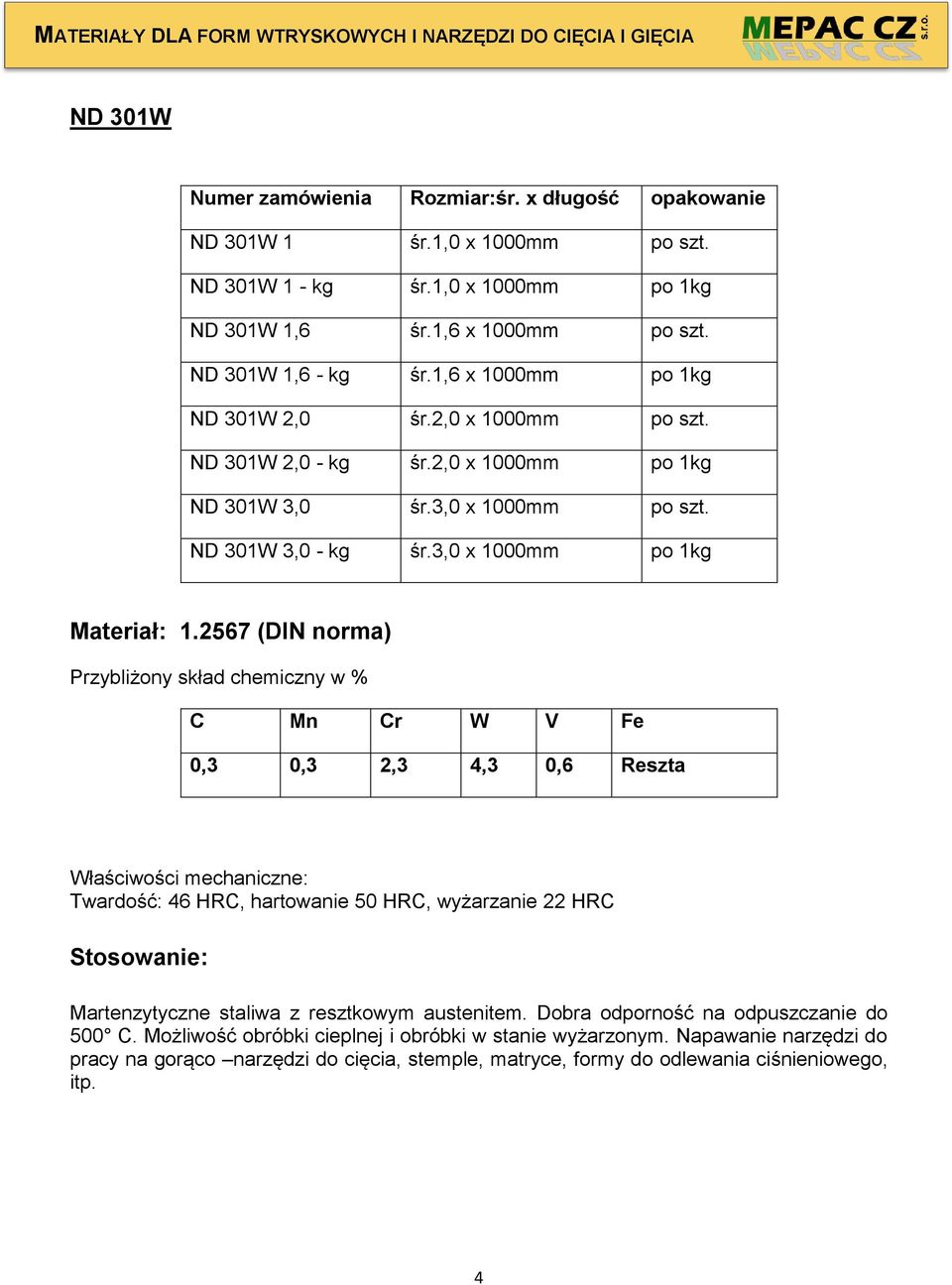

4 MATERIAŁY DLA FORM WTRYSKOWYCH I NARZĘDZI DO CIĘCIA I GIĘCIA ND 301W ND 301W 1 śr.1,0 x 1000mm po szt. ND 301W 1 - kg śr.1,0 x 1000mm po 1kg ND 301W 1,6 śr.1,6 x 1000mm po szt. ND 301W 1,6 - kg śr.1,6 x 1000mm po 1kg ND 301W 2,0 śr.2,0 x 1000mm po szt. ND 301W 2,0 - kg śr.2,0 x 1000mm po 1kg ND 301W 3,0 śr.3,0 x 1000mm po szt. ND 301W 3,0 - kg śr.3,0 x 1000mm po 1kg Materiał: (DIN norma) C Mn Cr W V Fe 0,3 0,3 2,3 4,3 0,6 Reszta Właściwości mechaniczne: Twardość: 46 HRC, hartowanie 50 HRC, wyżarzanie 22 HRC Martenzytyczne staliwa z resztkowym austenitem. Dobra odporność na odpuszczanie do 500 C. Możliwość obróbki cieplnej i obróbki w stanie wyżarzonym. Napawanie narzędzi do pracy na gorąco narzędzi do cięcia, stemple, matryce, formy do odlewania ciśnieniowego, itp. 4

5 MATERIAŁY DLA FORM WTRYSKOWYCH I NARZĘDZI DO CIĘCIA I GIĘCIA ND 303W ND 303W 1 śr.1,0 x 1000mm po szt. ND 303W 1 - kg śr.1,0 x 1000mm po 1kg ND 303W 1,6 śr.1,6 x 1000mm po szt. ND 303W 1,6 - kg śr.1,6 x 1000mm po 1kg ND 303W 2,0 śr.2,0 x 1000mm po szt. ND 303W 2,0 - kg śr.2,0 x 1000mm po 1kg ND 303W 2,5 śr.2,5 x 1000mm po szt. ND 303W 2,5- kg śr.2,5 x 1000mm po 1kg ND 303W 3,2 śr.3,2x 1000mm po szt. ND 303W 3,2 - kg śr.3,2x 1000mm po 1kg Materiał: (DIN norma) C Si Mn Cr Mo W V Fe 1 0,45 0, ,8 2 Reszta Właściwości mechaniczne: Twardość:63 HRC / 65 HRC Drut spawalniczy na bazie stali narzędziowej o ulepszonej sprężystości. Do napawania narzędzi i spawania narzędziowych stali niestopowych i niskostopowych. Wstępne podgrzewania C. 5

6 MATERIAŁY DLA FORM WTRYSKOWYCH I NARZĘDZI DO CIĘCIA I GIĘCIA ND 305W ND 305W 1 śr.1,0 x 1000mm po szt. ND 305W 1 - kg śr.1,0 x 1000mm po 1kg ND 305W 1,6 śr.1,6 x 1000mm po szt. ND 305W 1,6 - kg śr.1,6 x 1000mm po 1kg ND 305W 3,2 śr.3,2 x 1000mm po szt. ND 305W 3,2 - kg śr.3,2 x 1000mm po 1kg Materiał: (DIN norma) C Si Mn Cr Mo V Fe 0,38 1,0 0,4 5 1,1 0,45 Reszta Właściwości mechaniczne: Twardość:55 HRC, wyżarzanie 220HB, hartowanie 55HRC, pop. 56 HRC Materiał do naprawy narzędzi z materiałów1,2343 lub stali podobnych. Naprawa narzędzi do cięcia, matryc, formci ciśnieniowych. Do obróbki mechanicznej po wyżarzaniu. Doskonała odporność na ścieranie, przyczepność i anty-zmęczenie. 6

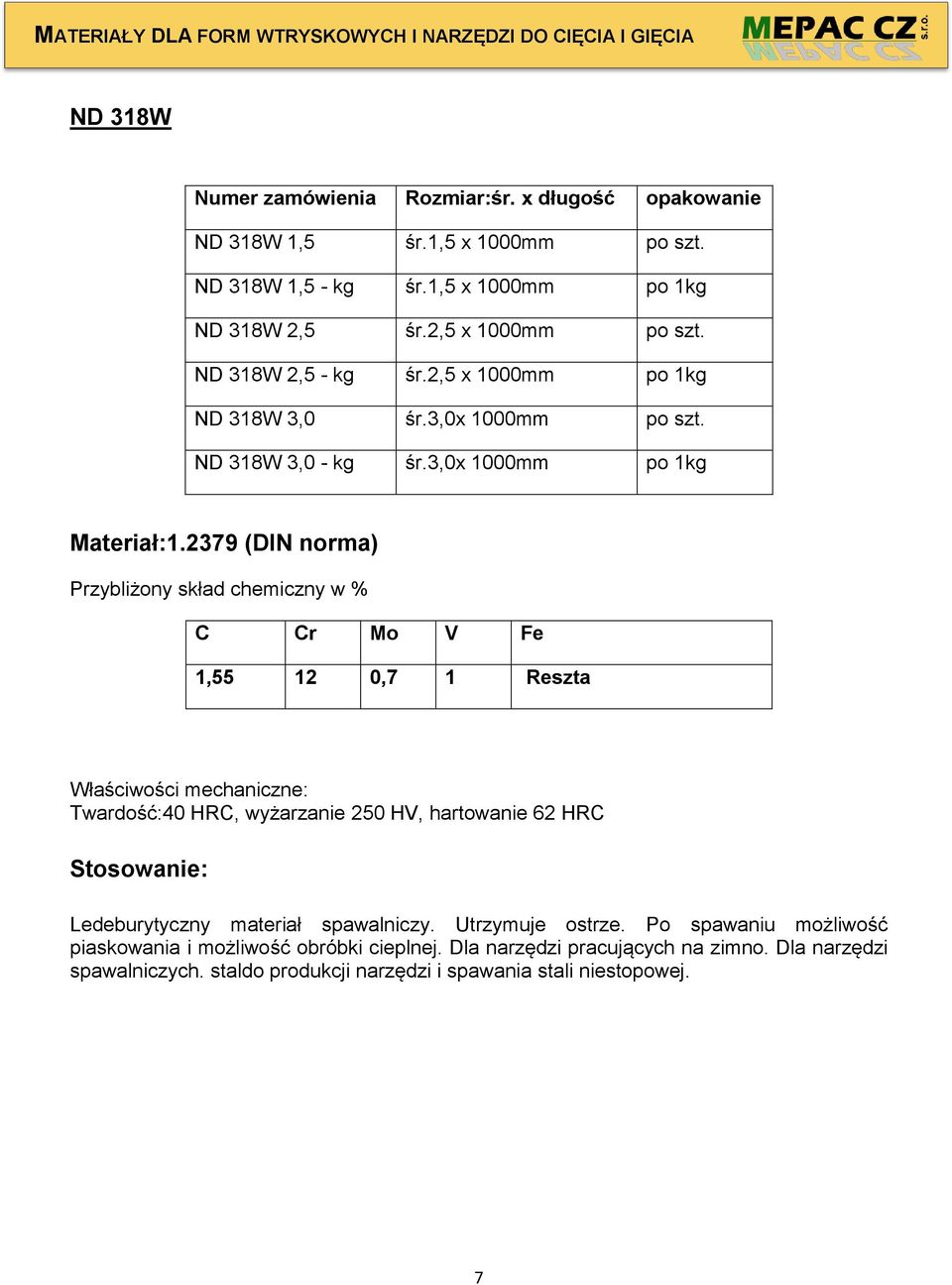

7 MATERIAŁY DLA FORM WTRYSKOWYCH I NARZĘDZI DO CIĘCIA I GIĘCIA ND 318W ND 318W 1,5 śr.1,5 x 1000mm po szt. ND 318W 1,5 - kg śr.1,5 x 1000mm po 1kg ND 318W 2,5 śr.2,5 x 1000mm po szt. ND 318W 2,5 - kg śr.2,5 x 1000mm po 1kg ND 318W 3,0 śr.3,0x 1000mm po szt. ND 318W 3,0 - kg śr.3,0x 1000mm po 1kg Materiał: (DIN norma) C Cr Mo V Fe 1, ,7 1 Reszta Właściwości mechaniczne: Twardość:40 HRC, wyżarzanie 250 HV, hartowanie 62 HRC Ledeburytyczny materiał spawalniczy. Utrzymuje ostrze. Po spawaniu możliwość piaskowania i możliwość obróbki cieplnej. Dla narzędzi pracujących na zimno. Dla narzędzi spawalniczych. staldo produkcji narzędzi i spawania stali niestopowej. 7

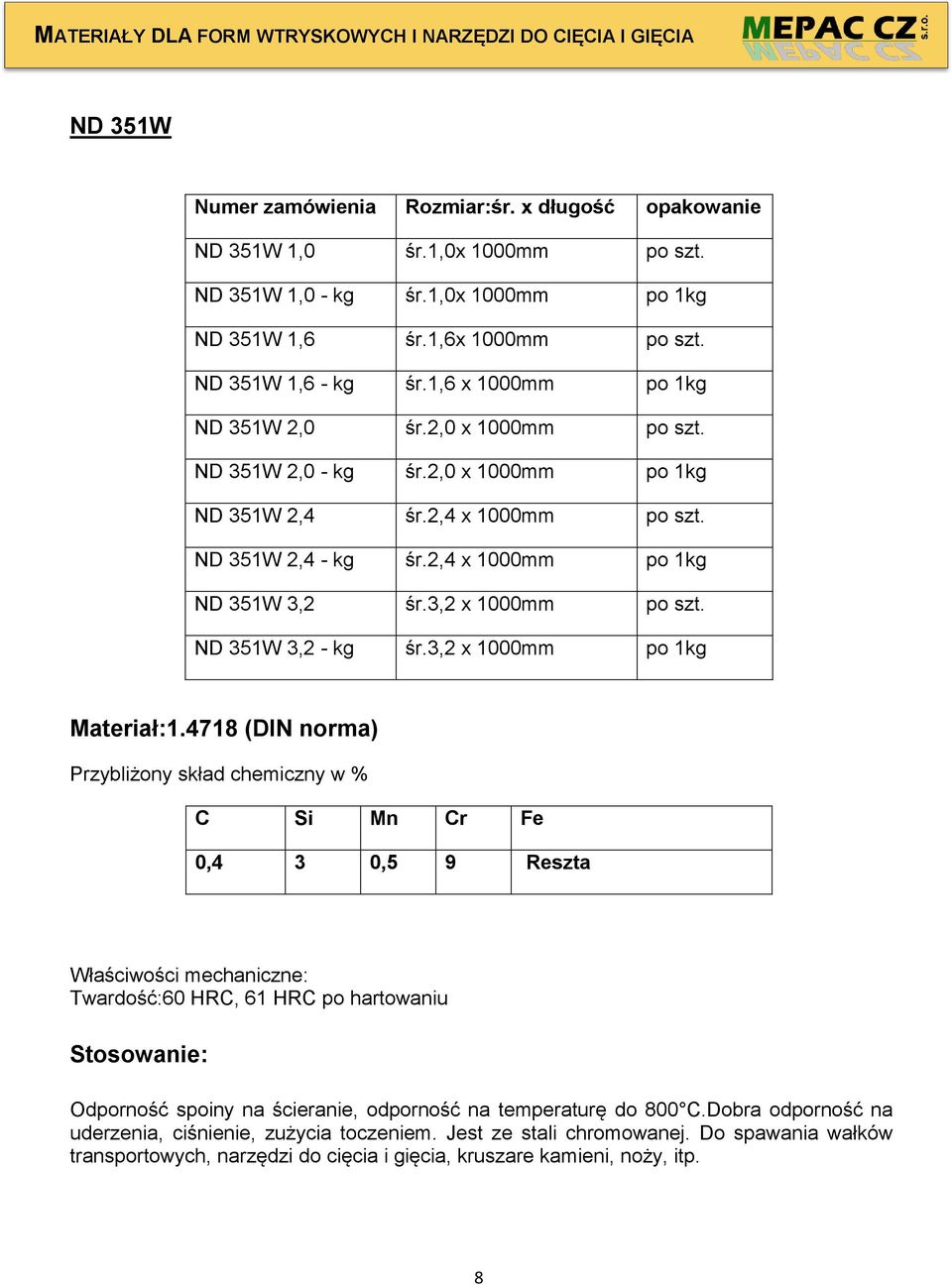

8 MATERIAŁY DLA FORM WTRYSKOWYCH I NARZĘDZI DO CIĘCIA I GIĘCIA ND 351W ND 351W 1,0 śr.1,0x 1000mm po szt. ND 351W 1,0 - kg śr.1,0x 1000mm po 1kg ND 351W 1,6 śr.1,6x 1000mm po szt. ND 351W 1,6 - kg śr.1,6 x 1000mm po 1kg ND 351W 2,0 śr.2,0 x 1000mm po szt. ND 351W 2,0 - kg śr.2,0 x 1000mm po 1kg ND 351W 2,4 śr.2,4 x 1000mm po szt. ND 351W 2,4 - kg śr.2,4 x 1000mm po 1kg ND 351W 3,2 śr.3,2 x 1000mm po szt. ND 351W 3,2 - kg śr.3,2 x 1000mm po 1kg Materiał: (DIN norma) C Si Mn Cr Fe 0,4 3 0,5 9 Reszta Właściwości mechaniczne: Twardość:60 HRC, 61 HRC po hartowaniu Odporność spoiny na ścieranie, odporność na temperaturę do 800 C.Dobra odporność na uderzenia, ciśnienie, zużycia toczeniem. Jest ze stali chromowanej. Do spawania wałków transportowych, narzędzi do cięcia i gięcia, kruszare kamieni, noży, itp. 8

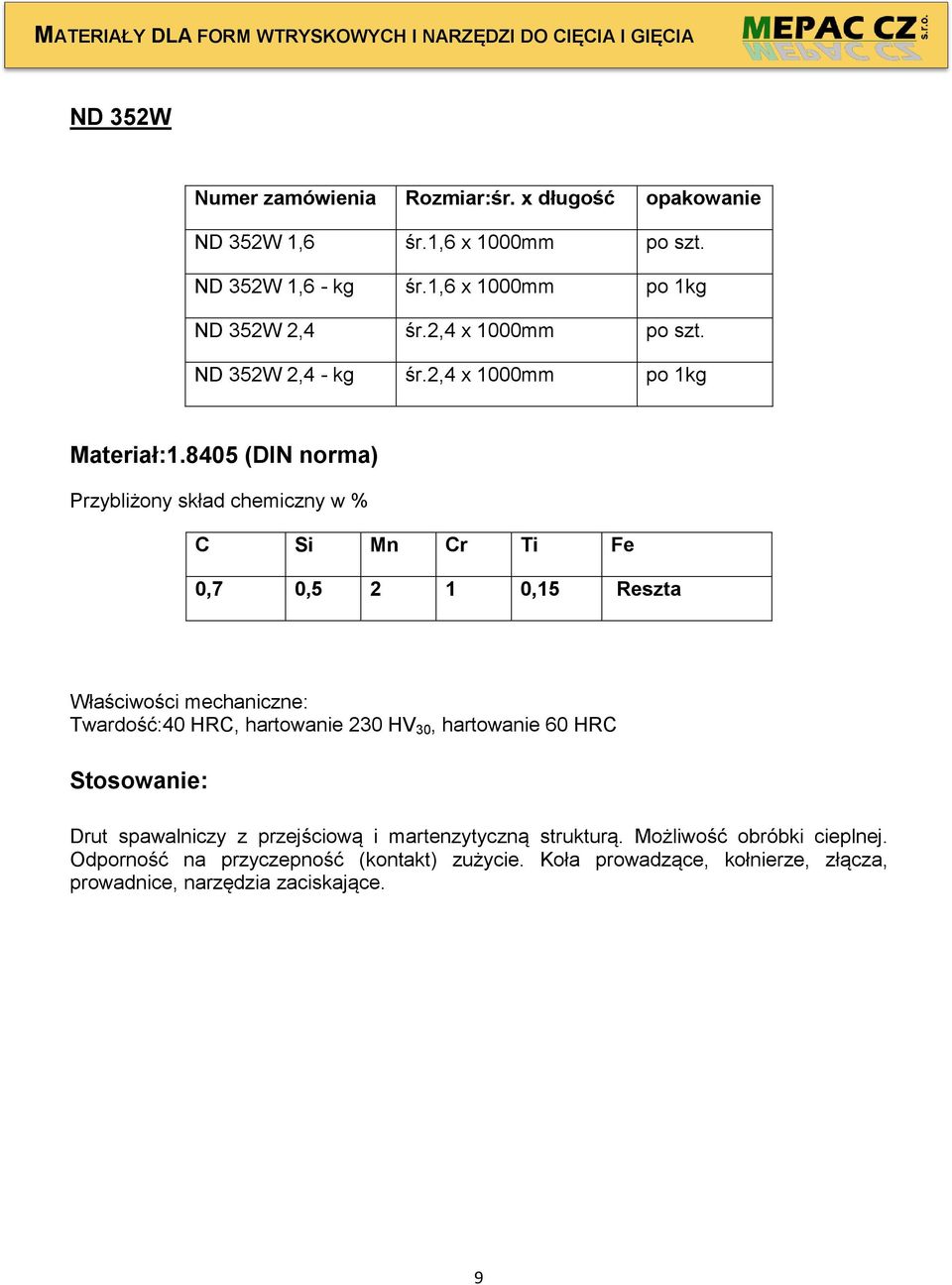

9 MATERIAŁY DLA FORM WTRYSKOWYCH I NARZĘDZI DO CIĘCIA I GIĘCIA ND 352W ND 352W 1,6 śr.1,6 x 1000mm po szt. ND 352W 1,6 - kg śr.1,6 x 1000mm po 1kg ND 352W 2,4 śr.2,4 x 1000mm po szt. ND 352W 2,4 - kg śr.2,4 x 1000mm po 1kg Materiał: (DIN norma) C Si Mn Cr Ti Fe 0,7 0, ,15 Reszta Właściwości mechaniczne: Twardość:40 HRC, hartowanie 230 HV 30, hartowanie 60 HRC Drut spawalniczy z przejściową i martenzytyczną strukturą. Możliwość obróbki cieplnej. Odporność na przyczepność (kontakt) zużycie. Koła prowadzące, kołnierze, złącza, prowadnice, narzędzia zaciskające. 9

10 MATERIAŁY DLA FORM WTRYSKOWYCH I NARZĘDZI DO CIĘCIA I GIĘCIA ND 353W ND 353W 1,0 śr.1,0 x 1000mm po szt. ND 353W 1,0 - kg śr.1,0 x 1000mm po 1kg ND 353W 1,6 śr.1,6 x 1000mm po szt. ND 353W 1,6 - kg śr.1,6 x 1000mm po 1kg ND 353W 2,0 śr.2,0 x 1000mm po szt. ND 353W 2,0 - kg śr.2,0 x 1000mm po 1kg ND 353W 2,4 śr.2,4 x 1000mm po szt. ND 353W 2,4 - kg śr.2,4 x 1000mm po 1kg ND 353W 3,0 śr.3,0 x 1000mm po szt. ND 353W 3,0- kg śr.3,0 x 1000mm po 1kg Materiał: (DIN norma) C Si Mn Cr Mo Ni Fe 0,2 0, ,0 0,5 Reszta Właściwości mechaniczne:twardość 45 HRC [MPa] R p0,2 490, R m 690 MPa Martenzytyczny materiał spawalniczy, odporny na ciepło do 900 C. Odporny na odpuszczanie do 550 C. Odporny na ścieranie, kawitację, przyczepności i kombinacji zużycia. Dobra odporność na korozję roztworów soli i wody morskiej. Nadaje się do napawaniaw przemyśle chemicznym, formy przemysłu gumowego, tworzyw sztucznych, szkła. 10

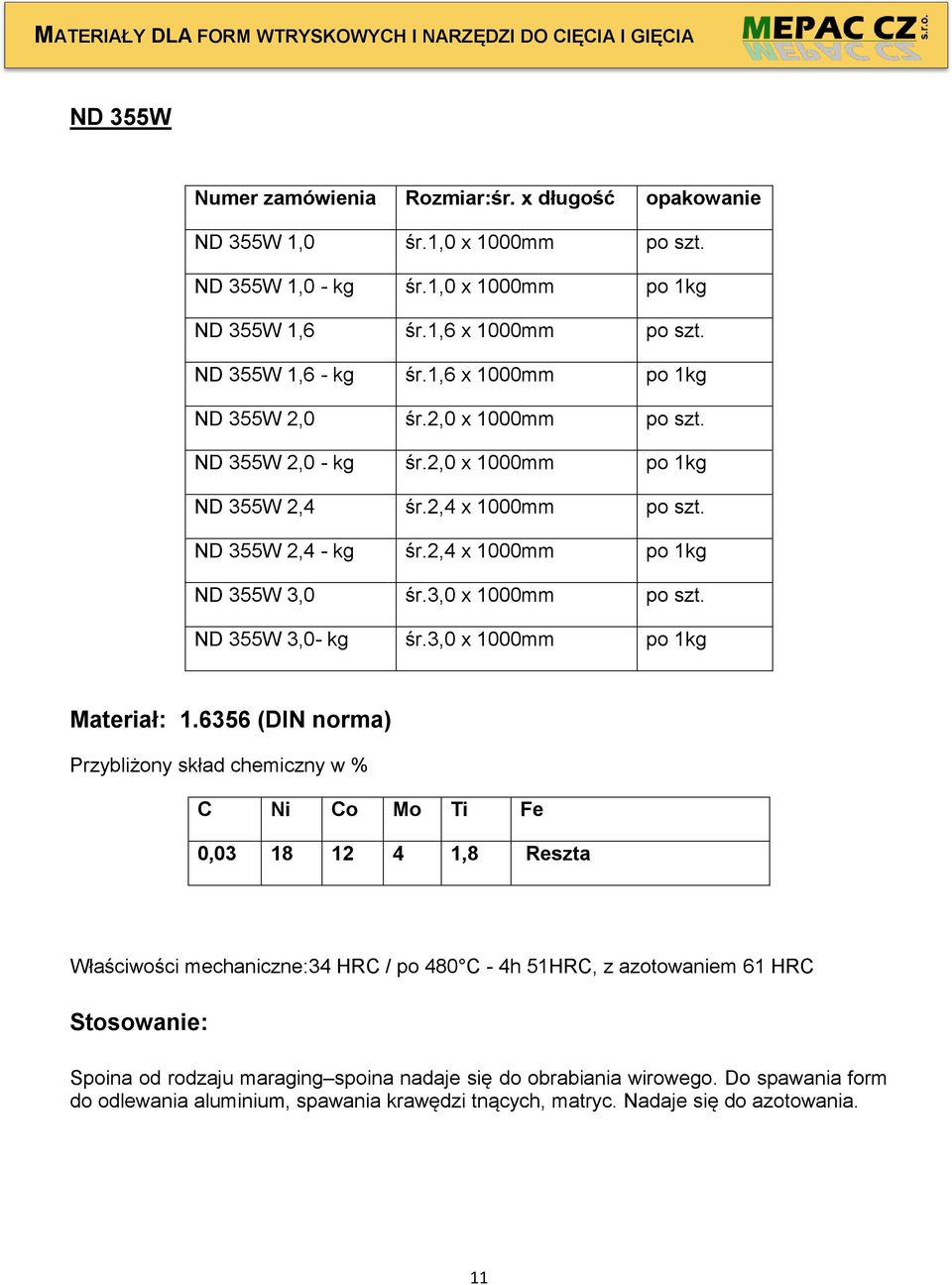

11 MATERIAŁY DLA FORM WTRYSKOWYCH I NARZĘDZI DO CIĘCIA I GIĘCIA ND 355W ND 355W 1,0 śr.1,0 x 1000mm po szt. ND 355W 1,0 - kg śr.1,0 x 1000mm po 1kg ND 355W 1,6 śr.1,6 x 1000mm po szt. ND 355W 1,6 - kg śr.1,6 x 1000mm po 1kg ND 355W 2,0 śr.2,0 x 1000mm po szt. ND 355W 2,0 - kg śr.2,0 x 1000mm po 1kg ND 355W 2,4 śr.2,4 x 1000mm po szt. ND 355W 2,4 - kg śr.2,4 x 1000mm po 1kg ND 355W 3,0 śr.3,0 x 1000mm po szt. ND 355W 3,0- kg śr.3,0 x 1000mm po 1kg Materiał: (DIN norma) C Ni Co Mo Ti Fe 0, ,8 Reszta Właściwości mechaniczne:34 HRC / po 480 C - 4h 51HRC, z azotowaniem 61 HRC Spoina od rodzaju maraging spoina nadaje się do obrabiania wirowego. Do spawania form do odlewania aluminium, spawania krawędzi tnących, matryc. Nadaje się do azotowania. 11

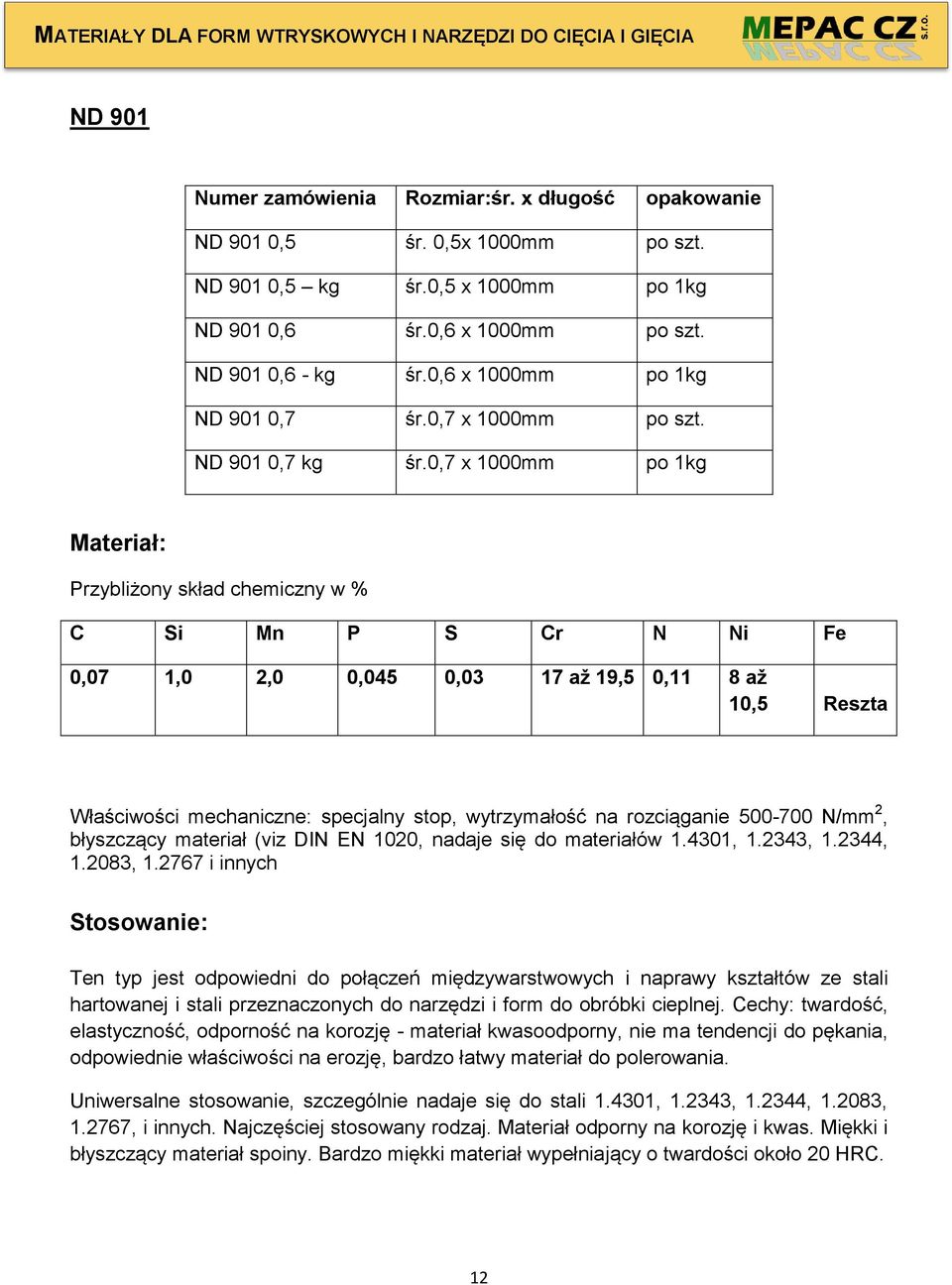

12 MATERIAŁY DLA FORM WTRYSKOWYCH I NARZĘDZI DO CIĘCIA I GIĘCIA ND 901 ND 901 0,5 śr. 0,5x 1000mm po szt. ND 901 0,5 kg śr.0,5 x 1000mm po 1kg ND 901 0,6 śr.0,6 x 1000mm po szt. ND 901 0,6 - kg śr.0,6 x 1000mm po 1kg ND 901 0,7 śr.0,7 x 1000mm po szt. ND 901 0,7 kg śr.0,7 x 1000mm po 1kg Materiał: C Si Mn P S Cr N Ni Fe 0,07 1,0 2,0 0,045 0,03 17 až 19,5 0,11 8 až 10,5 Reszta Właściwości mechaniczne: specjalny stop, wytrzymałość na rozciąganie N/mm 2, błyszczący materiał (viz DIN EN 1020, nadaje się do materiałów , , , , i innych Ten typ jest odpowiedni do połączeń międzywarstwowych i naprawy kształtów ze stali hartowanej i stali przeznaczonych do narzędzi i form do obróbki cieplnej. Cechy: twardość, elastyczność, odporność na korozję - materiał kwasoodporny, nie ma tendencji do pękania, odpowiednie właściwości na erozję, bardzo łatwy materiał do polerowania. Uniwersalne stosowanie, szczególnie nadaje się do stali , , , , , i innych. Najczęściej stosowany rodzaj. Materiał odporny na korozję i kwas. Miękki i błyszczący materiał spoiny. Bardzo miękki materiał wypełniający o twardości około 20 HRC. 12

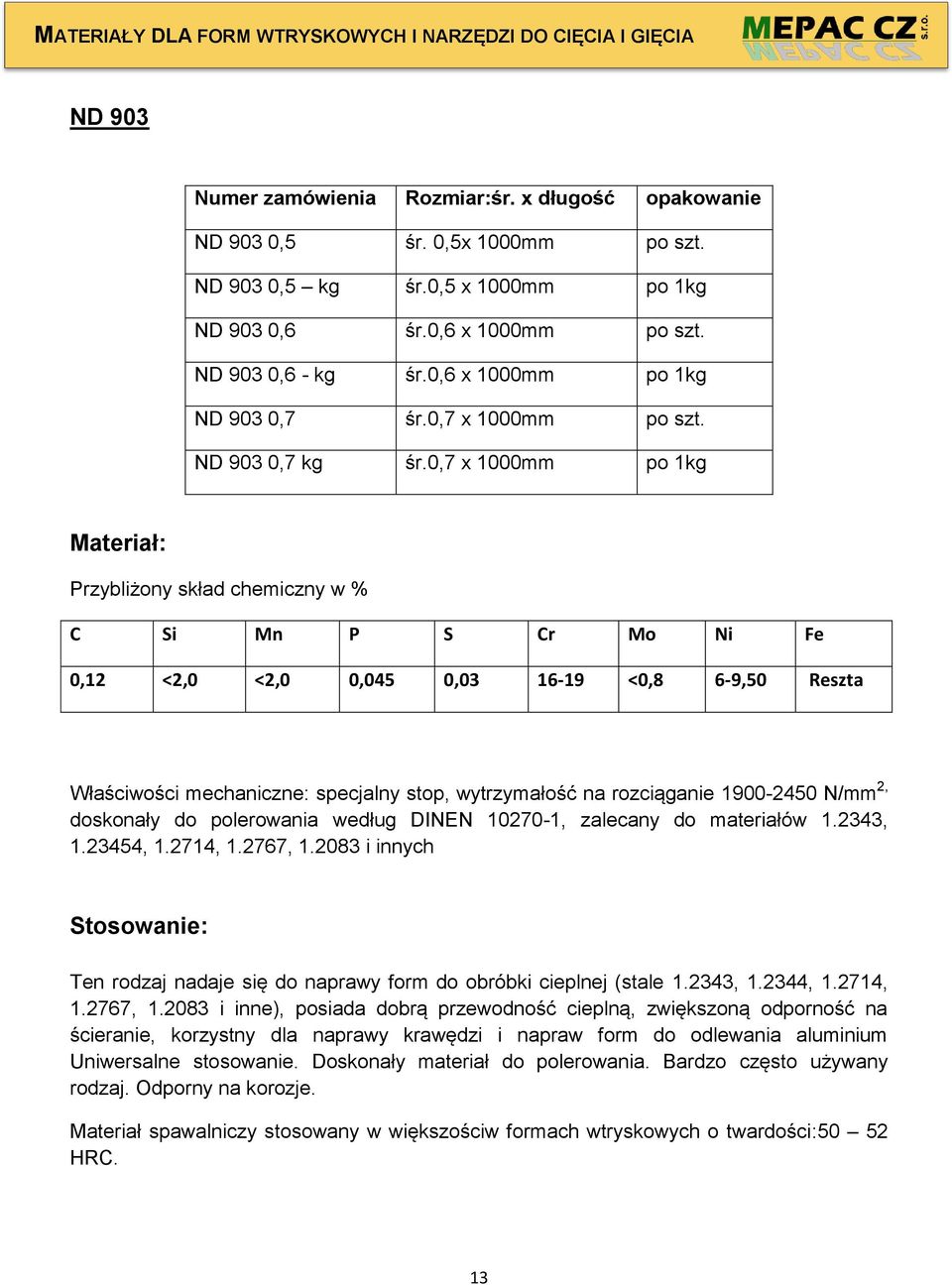

13 MATERIAŁY DLA FORM WTRYSKOWYCH I NARZĘDZI DO CIĘCIA I GIĘCIA ND 903 ND 903 0,5 śr. 0,5x 1000mm po szt. ND 903 0,5 kg śr.0,5 x 1000mm po 1kg ND 903 0,6 śr.0,6 x 1000mm po szt. ND 903 0,6 - kg śr.0,6 x 1000mm po 1kg ND 903 0,7 śr.0,7 x 1000mm po szt. ND 903 0,7 kg śr.0,7 x 1000mm po 1kg Materiał: C Si Mn P S Cr Mo Ni Fe 0,12 <2,0 <2,0 0,045 0, <0,8 6-9,50 Reszta Właściwości mechaniczne: specjalny stop, wytrzymałość na rozciąganie N/mm 2, doskonały do polerowania według DINEN , zalecany do materiałów , , , , i innych Ten rodzaj nadaje się do naprawy form do obróbki cieplnej (stale , , , , i inne), posiada dobrą przewodność cieplną, zwiększoną odporność na ścieranie, korzystny dla naprawy krawędzi i napraw form do odlewania aluminium Uniwersalne stosowanie. Doskonały materiał do polerowania. Bardzo często używany rodzaj. Odporny na korozje. Materiał spawalniczy stosowany w większościw formach wtryskowych o twardości:50 52 HRC. 13

14 DRUTY DO NIERDZEWNEJ STALI WYSOKOSTOPOWEJ ND 500W ND 500W 1,0 śr.1,0 x 1000mm po szt. ND 500W 1,0 - kg śr.1,0 x 1000mm po 1kg ND 500W 1,6 śr.1,6 x 1000mm po szt. ND 500W 1,6 - kg śr.1,6 x 1000mm po 1kg ND 500W 2,0 śr.2,0 x 1000mm po szt. ND 500W 2,0 - kg śr.2,0 x 1000mm po 1kg ND 500W 2,4 śr.2,4 x 1000mm po szt. ND 500W 2,4 - kg śr.2,4 x 1000mm po 1kg ND 500W 3,2 śr.3,2 x 1000mm po szt. ND 500W 3,2- kg śr.3,2 x 1000mm po 1kg Materiał: (DIN norma) C Si Mn Cr Ni Mo Fe 0,02 0,45 1,4 18,5 12,5 2,6 Reszta Właściwości mechaniczne:r m 620 MPa, R p0,2 440 MPa, A 5 40 % Austenityczna spoina o niskiej zawartości węgla, około 10% δ-ferrytu. Odporność na korozję międzykrystaliczną do 400 C, odporny przeciw powstawaniu zgorzeliny do 800 C. Najniższa temperatura pracy 196 C. Polerowanie do wysokiego połysku. 14

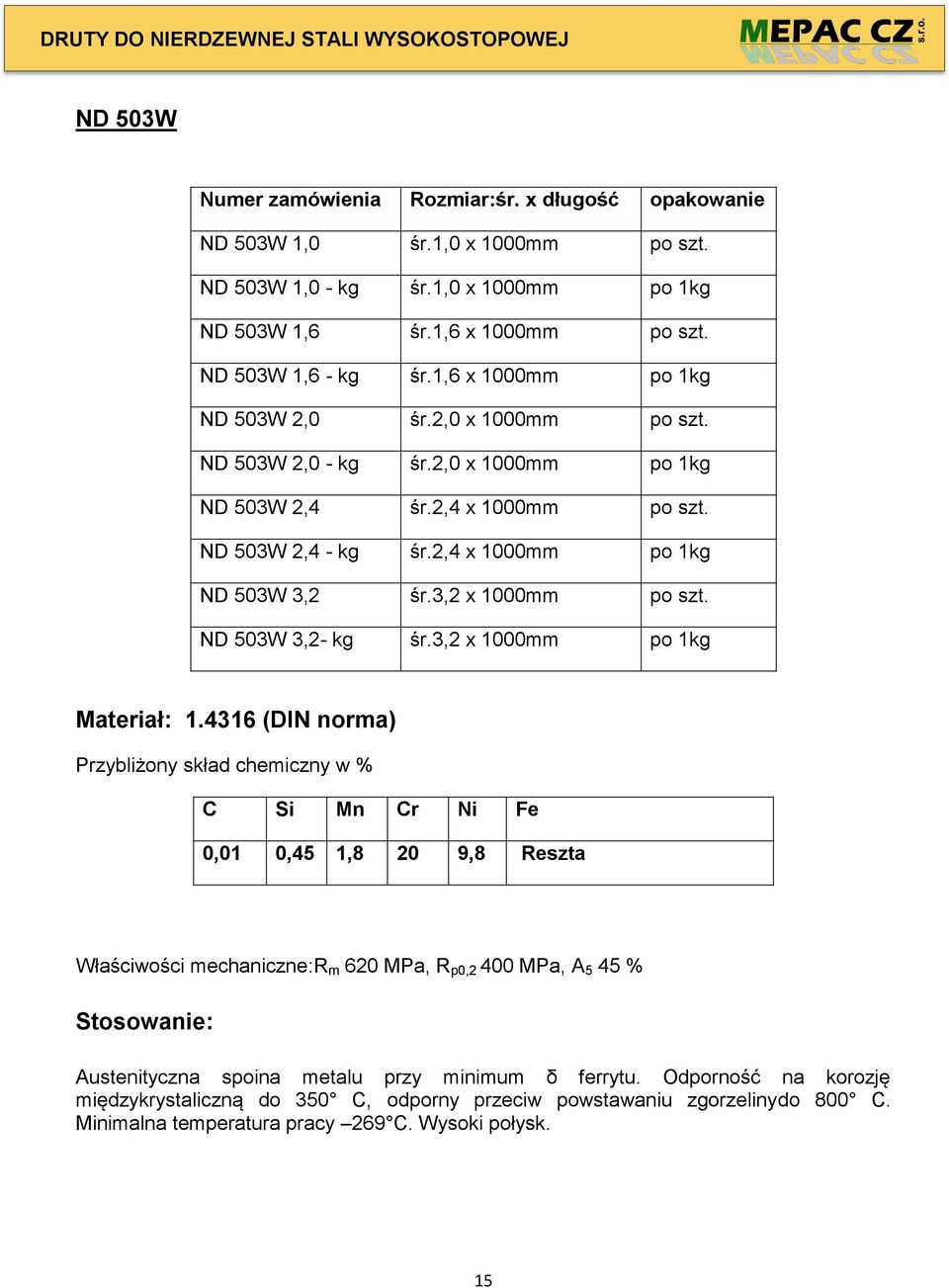

15 DRUTY DO NIERDZEWNEJ STALI WYSOKOSTOPOWEJ ND 503W ND 503W 1,0 śr.1,0 x 1000mm po szt. ND 503W 1,0 - kg śr.1,0 x 1000mm po 1kg ND 503W 1,6 śr.1,6 x 1000mm po szt. ND 503W 1,6 - kg śr.1,6 x 1000mm po 1kg ND 503W 2,0 śr.2,0 x 1000mm po szt. ND 503W 2,0 - kg śr.2,0 x 1000mm po 1kg ND 503W 2,4 śr.2,4 x 1000mm po szt. ND 503W 2,4 - kg śr.2,4 x 1000mm po 1kg ND 503W 3,2 śr.3,2 x 1000mm po szt. ND 503W 3,2- kg śr.3,2 x 1000mm po 1kg Materiał: (DIN norma) C Si Mn Cr Ni Fe 0,01 0,45 1,8 20 9,8 Reszta Właściwości mechaniczne:r m 620 MPa, R p0,2 400 MPa, A 5 45 % Austenityczna spoina metalu przy minimum δ ferrytu. Odporność na korozję międzykrystaliczną do 350 C, odporny przeciw powstawaniu zgorzelinydo 800 C. Minimalna temperatura pracy 269 C. Wysoki połysk. 15

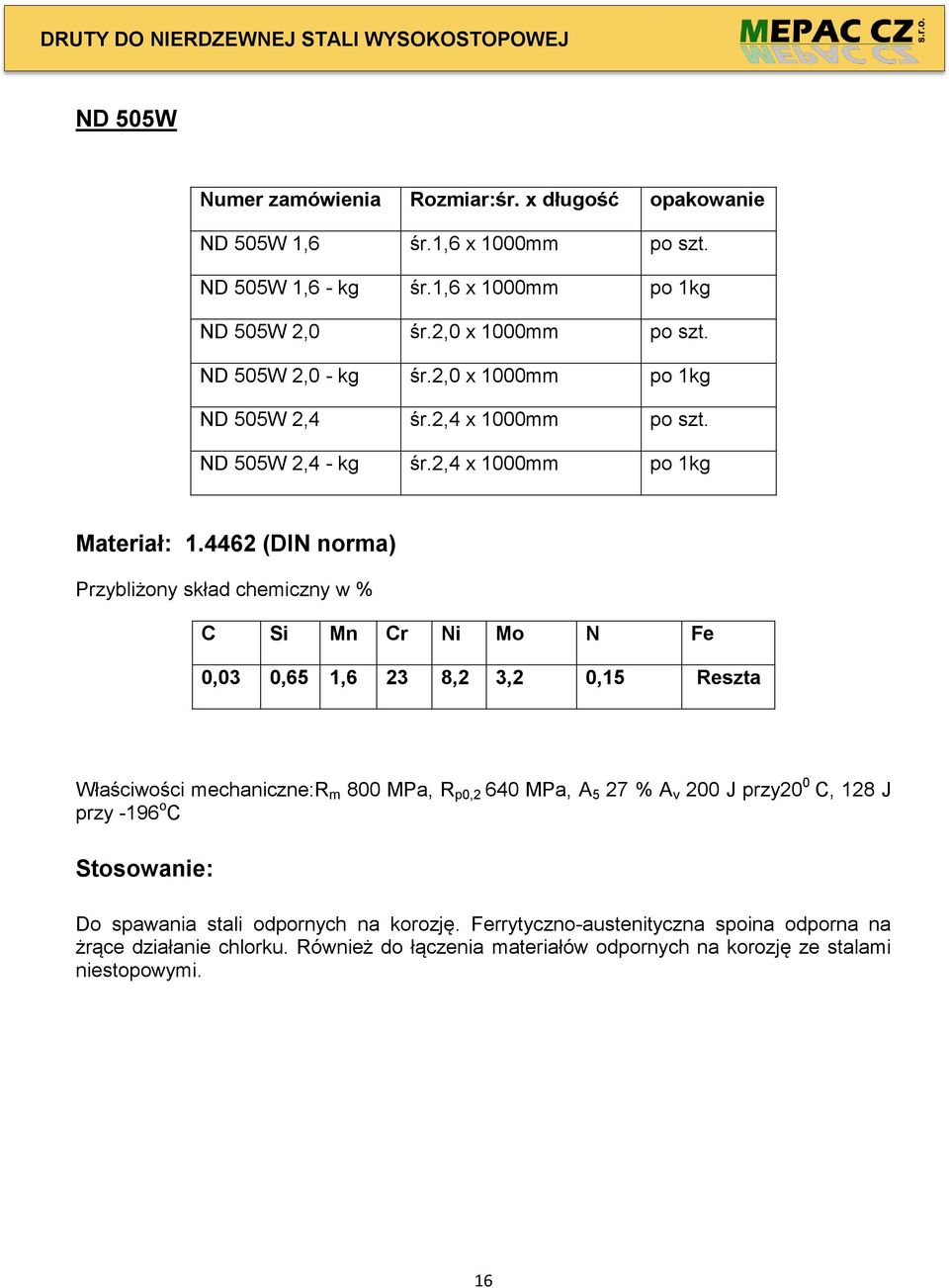

16 DRUTY DO NIERDZEWNEJ STALI WYSOKOSTOPOWEJ ND 505W ND 505W 1,6 śr.1,6 x 1000mm po szt. ND 505W 1,6 - kg śr.1,6 x 1000mm po 1kg ND 505W 2,0 śr.2,0 x 1000mm po szt. ND 505W 2,0 - kg śr.2,0 x 1000mm po 1kg ND 505W 2,4 śr.2,4 x 1000mm po szt. ND 505W 2,4 - kg śr.2,4 x 1000mm po 1kg Materiał: (DIN norma) C Si Mn Cr Ni Mo N Fe 0,03 0,65 1,6 23 8,2 3,2 0,15 Reszta Właściwości mechaniczne:r m 800 MPa, R p0,2 640 MPa, A 5 27 % A v 200 J przy20 0 C, 128 J przy -196 o C Do spawania stali odpornych na korozję. Ferrytyczno-austenityczna spoina odporna na żrące działanie chlorku. Również do łączenia materiałów odpornych na korozję ze stalami niestopowymi. 16

17 DRUTY DO NIERDZEWNEJ STALI WYSOKOSTOPOWEJ ND 507W ND 507W 1,0 śr.1,0 x 1000mm po szt. ND 507W 1,0 - kg śr.1,0 x 1000mm po 1kg ND 507W 1,6 śr.1,6 x 1000mm po szt. ND 507W 1,6 - kg śr.1,6 x 1000mm po 1kg ND 507W 2,0 śr.2,0 x 1000mm po szt. ND 507W 2,0 - kg śr.2,0 x 1000mm po 1kg ND 507W 2,4 śr.2,4 x 1000mm po szt. ND 507W 2,4 - kg śr.2,4 x 1000mm po 1kg ND 507W 3,2 śr.3,2 x 1000mm po szt. ND 507W 3,2- kg śr.3,2 x 1000mm po 1kg Materiał: (DIN norma) C Si Mn Cr Ni N Fe 0,1 0,4 1,8 30 9,2 0,15 Reszta Właściwości mechaniczne:r m 750MPa, R p0,2 530MPa, A 5 25 % Spawanie, napawanie i wypełnienie trudno spawanych stali, czarno białych połączenia. Spoina jest odporna na korozję, na uderzenia i kawitację. Odporny przeciw powstawaniu zgorzelinydo temperatury 1150 C. 17

18 DRUTY DO NIERDZEWNEJ STALI WYSOKOSTOPOWEJ ND 513W ND 513W 1,6 śr.1,6 x 1000mm po szt. ND 513W 1,6 - kg śr.1,6 x 1000mm po 1kg ND 513W 2,0 śr.2,0 x 1000mm po szt. ND 513W 2,0 - kg śr.2,0 x 1000mm po 1kg ND 513W 2,4 śr.2,4 x 1000mm po szt. ND 513W 2,4 - kg śr.2,4 x 1000mm po 1kg ND 513W 3,2 śr.3,2 x 1000mm po szt. ND 513W 3,2- kg śr.3,2 x 1000mm po 1kg Materiał: (DIN norma) C Si Mn Cr Ni Fe 0,12 0,9 3, ,5 Reszta Właściwości mechaniczne:r m 600 MPa, R p0,2 400 MPa, A 5 45 % Austenityczna spoina jest odporny przeciw powstawaniu zgorzelinydo 1200 C, do zgrzewania austenitycznych stali nierdzewnych typu CrNi 25-20, do zgrzewania stali, do spawania powierzchni uszczelniających w wysokich temperaturach. 18

19 DRUTY DO NIERDZEWNEJ STALI WYSOKOSTOPOWEJ ND 515W ND 515W 1,0 śr.1,0 x 1000mm po szt. ND 515W 1,0 - kg śr.1,0 x 1000mm po 1kg ND 515W 1,6 śr.1,6 x 1000mm po szt. ND 515W 1,6 - kg śr.1,6 x 1000mm po 1kg ND 515W 2,0 śr.2,0 x 1000mm po szt. ND 515W 2,0 - kg śr.2,0 x 1000mm po 1kg ND 515W 2,4 śr.2,4 x 1000mm po szt. ND 515W 2,4 - kg śr.2,4 x 1000mm po 1kg ND 515W 3,2 śr.3,2 x 1000mm po szt. ND 515W 3,2- kg śr.3,2 x 1000mm po 1kg Materiał: (DIN norma) C Si Mn Cr Ni Mo Cu Fe 0,015 0,3 1,7 19,5 25,5 4,6 1,6 Reszta Właściwości mechaniczne:r m 620 MPa, R p0,2 450 MPa, A 5 34 % Dla stali wysoko odpornych na korozję CrNiMo. W pełni austenityczna spoina odporna na korozję i przeciw powstawaniu zgorzeliny w temperaturze do 1000 C na powietrzu. Ferryt 0 FN. 19

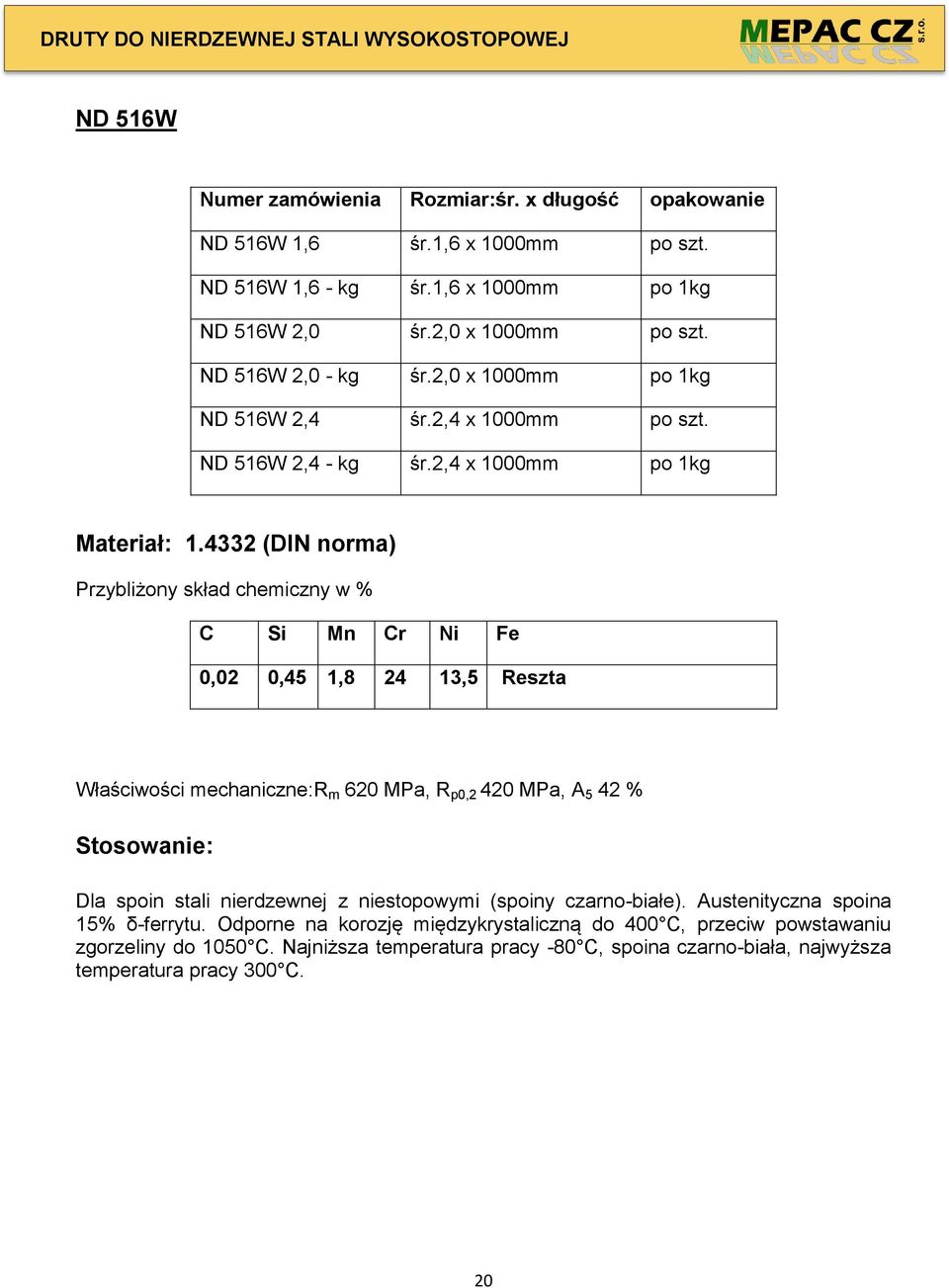

20 DRUTY DO NIERDZEWNEJ STALI WYSOKOSTOPOWEJ ND 516W ND 516W 1,6 śr.1,6 x 1000mm po szt. ND 516W 1,6 - kg śr.1,6 x 1000mm po 1kg ND 516W 2,0 śr.2,0 x 1000mm po szt. ND 516W 2,0 - kg śr.2,0 x 1000mm po 1kg ND 516W 2,4 śr.2,4 x 1000mm po szt. ND 516W 2,4 - kg śr.2,4 x 1000mm po 1kg Materiał: (DIN norma) C Si Mn Cr Ni Fe 0,02 0,45 1, ,5 Reszta Właściwości mechaniczne:r m 620 MPa, R p0,2 420 MPa, A 5 42 % Dla spoin stali nierdzewnej z niestopowymi (spoiny czarno-białe). Austenityczna spoina 15% δ-ferrytu. Odporne na korozję międzykrystaliczną do 400 C, przeciw powstawaniu zgorzeliny do 1050 C. Najniższa temperatura pracy -80 C, spoina czarno-biała, najwyższa temperatura pracy 300 C. 20

21 DRUTY DO NIERDZEWNEJ STALI WYSOKOSTOPOWEJ ND 517W ND 517W 1,6 śr.1,6 x 1000mm po szt. ND 517W 1,6 - kg śr.1,6 x 1000mm po 1kg ND 517W 2,0 śr.2,0 x 1000mm po szt. ND 517W 2,0 - kg śr.2,0 x 1000mm po 1kg ND 517W 2,4 śr.2,4 x 1000mm po szt. ND 517W 2,4 - kg śr.2,4 x 1000mm po 1kg ND 517W 3,2 śr.3,2 x 1000mm po szt. ND 517W 3,2 - kg śr.3,2 x 1000mm po 1kg Materiał: (DIN norma) C Si Mn Cr Ni Mo Fe 0, ,5 Reszta Właściwości mechaniczne:r m 580 MPa, R p0,2 295 MPa, A 5 30 % W pełni austenityczna i niemagnetyczna spoina o niskiej zawartości węgla. Odporna na korozję w środowiskach chlorków do temperatury 350 C. Najniższa temperatura pracy C. Do spawania stabilizowanej i niestabilizowanej stali nierdzewnejcrni, spoina czarno-biała. 21

22 DRUTY DO NIERDZEWNEJ STALI WYSOKOSTOPOWEJ ND 518W ND 518W 1,6 śr.1,6 x 1000mm po szt. ND 518W 1,6 - kg śr.1,6 x 1000mm po 1kg ND 518W 2,4 śr.2,4 x 1000mm po szt. ND 518W 2,4 - kg śr.2,4 x 1000mm po 1kg Materiał: (DIN norma) C Si Mn Cr Ni Mo Cu Fe 0,02 0, ,5 1 Reszta Właściwości mechaniczne:r m 630MPa, R p0,2 430MPa, A 5 35 % W pełni austenityczna spoina o wyższej odporności na korozję, nawet do 450 C, odporna na działanie kwasu siarkowego, kwasu fosforowego i kwasu azotowego i niektóre kwasy organiczne. Najniższa temperatura pracy-196 C, odporny przeciw powstawaniu zgorzelinydo 1050 C. 22

23 DRUTY DO NIERDZEWNEJ STALI WYSOKOSTOPOWEJ ND 552W ND 552W 1,0 śr.1,0 x 1000mm po szt. ND 552W 1,0 - kg śr.1,0 x 1000mm po 1kg ND 552W 1,6 śr.1,6 x 1000mm po szt. ND 552W 1,6 - kg śr.1,6 x 1000mm po 1kg ND 552W 2,0 śr.2,0 x 1000mm po szt. ND 552W 2,0 - kg śr.2,0 x 1000mm po 1kg ND 552W 2,4 śr.2,4 x 1000mm po szt. ND 552W 2,4 - kg śr.2,4 x 1000mm po 1kg ND 552W 3,2 śr.3,2 x 1000mm po szt. ND 552W 3,2 - kg śr.3,2 x 1000mm po 1kg Materiał: (DIN norma) C Si Mn Cr Ni Nb Fe 0,05 0,5 1,8 19,4 9,54 0,6 Reszta Właściwości mechaniczne:r m 660 MPa, R p0,2 460 MPa, A 5 42 % Niobowo stabilizowana spoina z minimum δ-ferrytu. Do łączenia stali nierdzewnej nieustabilizowanej z stabilizowanymi. Odporność na korozję międzykrystaliczną do 400 C, odporny przeciw powstawaniu zgorzeliny do 800 C. Stosowanie od -196 C. 23

24 DRUTY DO NIERDZEWNEJ STALI WYSOKOSTOPOWEJ ND 553W ND 553W 1,0 śr.1,0 x 1000mm po szt. ND 553W 1,0 - kg śr.1,0 x 1000mm po 1kg ND 553W 1,6 śr.1,6 x 1000mm po szt. ND 553W 1,6 - kg śr.1,6 x 1000mm po 1kg ND 553W 2,0 śr.2,0 x 1000mm po szt. ND 553W 2,0 - kg śr.2,0 x 1000mm po 1kg ND 553W 2,4 śr.2,4 x 1000mm po szt. ND 553W 2,4 - kg śr.2,4 x 1000mm po 1kg ND 553W 3,0 śr.3,0 x 1000mm po szt. ND 553W 3,0 - kg śr.3,0 x 1000mm po 1kg ND 553W 4,0 śr.4,0 x 1000mm po szt. ND 553W 4,0 - kg śr.4,0 x 1000mm po 1kg ND 553W 5,0 śr.5,0 x 1000mm po szt. ND 553W 5,0 - kg śr.5,0 x 1000mm po 1kg Materiał: (DIN norma) C Si Mn Cr Ni Mo Nb Fe 0,03 0,5 1,7 19,6 11,4 2,7 0,6 Reszta Właściwości mechaniczne:r m 650 MPa, R p0,2 450 MPa, A 5 32 % Niobowo stabilizowana spoina z 10% δ-ferrytu. Do zgrzewania stali stabilizowanych z niestabilizowanymi. Odporność na korozję międzykrystaliczną do 400 C, przeciw powstawaniu zgorzeliny do 800 C. Minimalna temperatura pracy 120 C. 24

25 DRUTY DO NIERDZEWNEJ STALI WYSOKOSTOPOWEJ ND 554W ND 554W 1,0 śr.1,0 x 1000mm po szt. ND 554W 1,0 - kg śr.1,0 x 1000mm po 1kg ND 554W 1,6 śr.1,6 x 1000mm po szt. ND 554W 1,6 - kg śr.1,6 x 1000mm po 1kg ND 554W 2,0 śr.2,0 x 1000mm po szt. ND 554W 2,0 - kg śr.2,0 x 1000mm po 1kg ND 554W 2,4 śr.2,4 x 1000mm po szt. ND 554W 2,4 - kg śr.2,4 x 1000mm po 1kg ND 554W 3,2 śr.3,2 x 1000mm po szt. ND 554W 3,2 - kg śr.3,2 x 1000mm po 1kg Materiał: (DIN norma) C Si Mn Cr Ni Fe 0,08 0,9 7 19,2 9 Reszta Właściwości mechaniczne:r m 650 MPa, R p0,2 450 MPa, A 5 42 % W pełni austenityczna i niemagnetyczna spoina odporna wstrząsy cieplne.do łączenia stali nierdzewnych z niestopowymi i do wypełniania i napawania. Odporność przeciw powstawaniu zgorzeliny do 850 C, na korozję do 300 C, stosowanie od 110 C..Materiał jest utwardzany na zimno. 25

26 DRUT DO STALI NIESTOPOWYCH I NISKOSTOPOWYCH ND 252W ND 252W 1,0 śr.1,0 x 1000mm po szt. ND 252W 1,0 - kg śr.1,0 x 1000mm po 1kg ND 252W 1,6 śr.1,6 x 1000mm po szt. ND 252W 1,6 - kg śr.1,6 x 1000mm po 1kg ND 252W 2,0 śr.2,0 x 1000mm po szt. ND 252W 2,0 - kg śr.2,0 x 1000mm po 1kg ND 252W 2,4 śr.2,4 x 1000mm po szt. ND 252W 2,4 - kg śr.2,4 x 1000mm po 1kg ND 252W 3,0 śr.3,0 x 1000mm po szt. ND 252W 3,0 - kg śr.3,0 x 1000mm po 1kg Materiał: (DIN norma) C Si Mn Cr Mo Fe 0,1 0,6 1 1,1 0,5 Reszta Właściwości mechaniczne:r m 510MPa, R p0,2 315MPa, A 5 20 % Do spawania stali CrMo w temperaturze 570 C. Najniższa temperatura robocza -10 C. Do spawania kotłów i rurociągów parowych. 26

27 DRUT DO STALI NIESTOPOWYCH I NISKOSTOPOWYCH ND 255W ND 255W 1,6 śr.1,6 x 1000mm po szt. ND 255W 1,6 - kg śr.1,6 x 1000mm po 1kg ND 255W 2,0 śr.2,0 x 1000mm po szt. ND 255W 2,0 - kg śr.2,0 x 1000mm po 1kg ND 255W 2,4 śr.2,4 x 1000mm po szt. ND 255W 2,4 - kg śr.2,4 x 1000mm po 1kg ND 255W 3,0 śr.3,0 x 1000mm po szt. ND 255W 3,0 - kg śr.3,0 x 1000mm po 1kg Materiał: (DIN norma) C Si Mn Fe 0,08 0,8 1,5 Reszta Właściwości mechaniczne:r m 530 MPa, R p0,2 385 MPa, A 5 20 % Drut spawalniczy pokryty miedzią do spawania stali niestopowych i niskostopowych. Do temperatury od 30 C do 450 C. Do spawania konstrukcji, zbiorników ciśnieniowych, statków i pojazdów. 27

28 DRUT DO STALI NIESTOPOWYCH I NISKOSTOPOWYCH ND 273W ND 273W 1,6 śr.1,6 x 1000mm po szt. ND 273W 1,6 - kg śr.1,6 x 1000mm po 1kg ND 273W 2,0 śr.2,0 x 1000mm po szt. ND 273W 2,0 - kg śr.2,0 x 1000mm po 1kg ND 273W 2,4 śr.2,4 x 1000mm po szt. ND 273W 2,4 - kg śr.2,4 x 1000mm po 1kg ND 273W 3,0 śr.3,0 x 1000mm po szt. ND 273W 3,0 - kg śr.3,0 x 1000mm po 1kg Materiał: (DIN norma) C Si Mn Mo Fe 0,1 0,7 1,1 0,5 Reszta Właściwości mechaniczne:r m 560 MPa, R p0,2 460 MPa, A 5 18 % Do materiałów stopowych Mo ogniotrwałe. Temperatura pracy spoiny od -50 C do 550 C, materiał ten jest odporny na starzenie. Do spawania kotłów, rurociągów, wymienników ciepła, wentylatorów i innych konstrukcji. 28

29 DRUTY DO SPAWANIA STOPÓW ALUMINIUM ND 801W ND 801W 2,0 śr.2,0 x 1000mm po szt. ND 801W 2,0 - kg śr.2,0 x 1000mm po 1kg ND 801W 3,2 śr.3,2 x 1000mm po szt. ND 801W 3,2 - kg śr.3,2 x 1000mm po 1kg Materiał: (DIN norma) Ti Al 0,1 Reszta Właściwości mechaniczne:r m 65 MPa, R p0,2 20 MPa, A 5 35 % Do spawania czystego aluminium i stopów AlMn i AlMnCu. Drobnoziarnista spoina dzięki dodaniu Ti. Polerowana do wysokiego połysku poddawana obróbce powierzchniowej. 29

30 DRUTY DO SPAWANIA STOPÓW ALUMINIUM ND 802W ND 802W 1,6 śr.1,6 x 1000mm po szt. ND 802W 1,6 - kg śr.1,6 x 1000mm po 1kg ND 802W 2,0 śr.2,0 x 1000mm po szt. ND 802W 2,0 - kg śr.2,0 x 1000mm po 1kg ND 802W 2,5 śr. 2,5 x 1000mm po szt. ND 802W 2,5 - kg śr. 2,5 x 1000mm po 1kg ND 802W 3,2 śr. 3,2 x 1000mm po szt. ND 802W 3,2 - kg śr. 3,2 x 1000mm po 1kg ND 802W 4,0 śr. 4,0 x 1000mm po szt. ND 802W 4,0 - kg śr. 4,0 x 1000mm po 1kg Materiał: (DIN norma) Mg Mn Cr Ti Al 5 0,5 0,3 0,15 Reszta Właściwości mechaniczne:r m 235MPa, R p0,2 110MPa, A 5 17 % Do spawania stopów AlMg, AlMgSi, AlZnMg. Drobnoziarnista spoina dzięki dodaniu Ti. Temperatura robocza od -196 C do100 C. Polerowanie, obróbka powierzchniowa. Odporna na warunki atmosferyczne, wodę morską, rozcieńczony kwas azotowy i ług sodowy. 30

31 DRUTY DO SPAWANIA STOPÓW ALUMINIUM ND 803W ND 803W 2,0 śr.2,0 x 1000mm po szt. ND 803W 2,0 - kg śr.2,0 x 1000mm po 1kg ND 803W 3,2 śr.3,2 x 1000mm po szt. ND 803W 3,2 - kg śr.3,2 x 1000mm po 1kg Materiał: (DIN norma) Si Ti Al 5 0,1 Reszta Właściwości mechaniczne:r m 180 MPa, R p0,2 80 MPa, A 5 15 % Dla spawania czystego aluminium, stopów aluminium AlSi ialsimg i innych stopów aluminium o zawartości 2%. Odporność na korozję wody morskiej, na warunki pogodowe, do polerowania. Możliwość eloksowania w grubości. 10 μm, jako dekoracyjne, grubsze warstwy są związane z zawartością Si szarej do czarnej. 31

32 DRUTY DO SPAWANIA STOPÓW ALUMINIUM ND 805W ND 805W 1,6 śr.1,6 x 1000mm po szt. ND 805W 1,6- kg śr.1,6 x 1000mm po 1kg ND 805W 2,0 śr.2,0 x 1000mm po szt. ND 805W 2,0 - kg śr.2,0 x 1000mm po 1kg ND 805W 2,5 śr.2,5 x 1000mm po szt. ND 805W 2,5 - kg śr.2,5 x 1000mm po 1kg ND 805W 3,2 śr.3,2 x 1000mm po szt. ND 805W 3,2 - kg śr.3,2 x 1000mm po 1kg Materiał: (DIN norma) Mg Mn Cr Ti Al 3 0,3 0,2 0,15 Reszta Właściwości mechaniczne:r m 190 MPa, R p0,2 80 MPa, A 5 20 % Dla stopówalmg1-3, AlMgSi, AlMg2 Mn itp. Dobra odporność na warunki atmosferyczne. Do polerowania i obróbki powierzchniowej. 32

33 DRUTY DO SPAWANIA STOPÓW ALUMINIUM ND 806W ND 806W 2,0 śr.2,0 x 1000mm po szt. ND 806W 2,0 - kg śr.2,0 x 1000mm po 1kg ND 806W 2,5 śr.2,5 x 1000mm po szt. ND 806W 2,5 - kg śr.2,5 x 1000mm po 1kg ND 806W 3,2 śr.3,2 x 1000mm po szt. ND 806W 3,2 - kg śr.3,2 x 1000mm po 1kg Materiał: (DIN norma) Mg Mn Ti Al 5 0,8 0,1 Reszta Właściwości mechaniczne:r m 275 MPa, R p0,2 125 MPa, A 5 17 % Do spawania stopu aluminium AlMgMn, do łączenia AlMgMn z AlMg-Si, AIMg3, itp. Nie jest podatna na pęknięcia na gorąco. Temperatura robocza od -196 C do 80 C. Do polerowania, obróbki powierzchniowej. Odporna na warunki atmosferyczne i wodę morską. 33

34 STOPY NIKLU DO SPAWANIA I NAPAWANIE ŻELIWA ND 656W ND 656W 1,0 śr.1,0 x 1000mm po szt. ND 656W 1,0 - kg śr.1,0 x 1000mm po 1kg ND 656W 1,2 śr.1,2x 1000mm po szt. ND 656W 1,2 - kg śr.1,2x 1000mm po 1kg Materiał: (DIN norma) Ti Ni 3 Reszta Właściwości mechaniczne:r m 200MPa, R p0,2 450MPa, A 5 25 %, TWARDOŚĆ 130 HB W pełni austenityczna spoina. Odporność na sole organiczne. Do spawania stopów Ni, łączenia staliniestopowychz niskostopowymi, nadaje się do wypełniania i spawania żeliwa z grafitem lamelowym lub na zimno. ND 54023W ND 54023W 1,2 śr.1,0 x 1000mm po szt. ND 54023W 1,2- kg śr.1,0 x 1000mm po 1kg Materiał: (DIN norma) Właściwości mechaniczne:r m 350 MPa, R p0,2 470 MPa, A 5 15 % Twardość 170 HV Austenityczna spoina. Nie jest podatna na powstawanie porów. Doskonała odporność na pękanie w wyniku ogrzewania składników Mn. Nadaje się do spawania różnych rodzajów żeliwa - przekładni, wałów korbowych, kół zębatych, popychaczy zaworów, itp. 34

35 STOPY NIKLU ND 612W ND 612W 1,0 śr.1,0 x 1000mm po szt. ND 612W 1,0 - kg śr.1,0 x 1000mm po 1kg ND 612W 1,6 śr.1,6 x 1000mm po szt. ND 612W 1,6 - kg śr.1,6 x 1000mm po 1kg ND 612W 2,0 śr.2,0 x 1000mm po szt. ND 612W 2,0 - kg śr.2,0x 1000mm po 1kg ND 612W 2,4 śr.2,4 x 1000mm po szt. ND 612W 2,4 - kg śr.2,4x 1000mm po 1kg ND 612W 3,0 śr.3,0 x 1000mm po szt. ND 612W 3,0 - kg śr.3,0x 1000mm po 1kg Materiał: (DIN norma) C Si Mn Fe Cr Nb Ni 0,025 0, Reszta Właściwości mechaniczne:r p0,2 360 MPa, R m 600 MPaA 5 25%, A v 80 J, -196 C 60 J Do spawania stopów NiCr15Fe, do połączeń ze stali nierdzewnej, stali niskostopowej. Odporny na powstawanie zgorzeliny do 1000 C, do 850 C, do stosowania od -196 C.. Odporność korozyjna na suchy chlor, chlorki, kwasy tłuszczowe, kwasy fosforowe, ług sodowy. 35

36 STOPY NIKLU ND 651W ND 651W 3,0 śr.3,0 x 1000mm po szt. ND 651W 3,0 - kg śr.3,0x 1000mm po 1kg Materiał: (DIN norma) C Si Mn Fe Cr Mo Co Al Ti Ni 0,03 0,3 0, ,5 14 1,5 3 Reszta Właściwości mechaniczne:twardość [HB]245, až 375 Spoina na bazie Ni, wysokie temperatury nierdzewnych do 1000 C. Odporność na temperaturę do 900 C ciepła. Uszlachetnianie sztucznym starzeniem. Do wytwarzania narzędzi pracujących na ciepło przy spawaniu na niskostopowe stale. Utwardzenia 840 C/4h/powietrzu lub 760 C/16h/powietrzu. ND 653W ND 653W 2,5 śr.2,5 x 1000mm po szt. ND 653W 2,5 - kg śr.2,5x 1000mm po 1kg Materiał: (DIN norma) C Si Mn Fe Mo Cr Ti Co Ni 0,01 0,08 0, ,7 2 Reszta 36

37 STOPY NIKLU Właściwości mechaniczne:r p0,2 300 MPa, R m 650 MPa A 5 25%, A v 80 J, -196 C 60 J Ognioodporna spoina, odporna na korozję międzykrystaliczną, chlorki i sole miedzi, żelaza, kwasu siarkowego, wapno chlorowe, mleka, octu i kwas cytrynowy, kwas tłuszczowy i ług sodowy. Odporny przeciw powstawaniu zgorzeliny do 1000 C. Do spawania NiMo16CrTi stal, stawów i wykończenia. ND 654W ND 654W 1,6 śr.1,6 x 1000mm po szt. ND 654W 1,6 - kg śr.1,6x 1000mm po 1kg ND 654W 2,0 śr.2,0 x 1000mm po szt. ND 654W 2,0 - kg śr.2,0x 1000mm po 1kg ND 654W 2,5 śr.2,5 x 1000mm po szt. ND 654W 2,5 - kg śr.2,5x 1000mm po 1kg Materiał: (DIN norma) C Si Mn Cr Mo Fe Nb Ni 0,03 0,25 0, ,5 3,6 Reszta Właściwości mechaniczne:r p0,2 420 MPa, R m 700 MPa A 5 25%, A v 96 J, -196 C 60 J Austenityczna spoina ma zastosowanie od -196 C, odporna przeciw powstawaniu zgorzeliny do 1100 C, w atmosferze siarki 500 C. Odporność na CI, sole siarki, azotany, kwas fosforowy i kwas fluorowodorowy. Do spawania stopów CrNiMoNiMo, stopów REA, łączenia stopowych i niskostopowych stali. 37

38 STOPY NIKLU ND 655W ND 655W 2,0 śr.2,0 x 1000mm po szt. ND 655W 2,0 - kg śr.2,0x 1000mm po 1kg ND 655W 2,4 śr.2,4 x 1000mm po szt. ND 655W 2,4 - kg śr.2,4x 1000mm po 1kg ND 655W 3,2 śr.3,2 x 1000mm po szt. ND 655W 3,2 - kg śr.3,2x 1000mm po 1kg Materiał: (DIN norma) C Si Mn Cr Mo Fe W V Co Ni 0,01 0, ,5 3,7 0,2 2,5 Reszta Właściwości mechaniczne:r p0,2 400MPa, R m 700 MPa A 5 25%, A v 72J Drut do spawania stopów niklu i połączeń kompozytowych. Odporność przeciw powstawaniu zgorzeliny do 1100 C, odporność na korozję w utlenianiu i mediów redukcyjnych, także przed korozją stresową. Do łączenia stopów NiMo, także do łączenia stopowych, niskostopowych i wysokostopowych stali. 38

39 STOPY NIKLU ND 656W ND 656W 1,6 śr.1,6 x 1000mm po szt. ND 656W 1,6 - kg śr.1,6 x 1000mm po 1kg ND 656W 2,0 śr.2,0 x 1000mm po szt. ND 656W 2,0 - kg śr.2,0x 1000mm po 1kg Materiał: (DIN norma) Ti Ni 3 Reszta Właściwości mechaniczne:r p0,2 200 MPa, R m 410MPa A 5 25%, Twardość 130 HB W pełni austenityczna spoina. Odporność na NaOH, amoniak i sole organiczne. Do spawania stopów Ni, łączenia stopowych i niskostopowych stali, wypełniania i spawania żeliwa na zimno. 39

40 STOPY NIKLU ND 657W ND 657W 1,6 śr.1,6 x 1000mm po szt. ND 657W 1,6 - kg śr.1,6 x 1000mm po 1kg ND 657W 2,4 śr.2,4 x 1000mm po szt. ND 657W 2,4 - kg śr.2,4x 1000mm po 1kg Materiał: (DIN norma) C Si Mn Cr Mo Al Co Ni 0,01 0,1 0, ,2 0,3 Reszta Właściwości mechaniczne:r p0,2 400 MPa, R m 760 MPa A 5 25%, Twardość 130 HB Stop niklu o minimalnej zawartości C i Si - odporny na wiele żrących mediów w środowiskach utleniających i redukujących - soli, siarki, fosforu w wysokiej temperaturze. Odporność na powstawanie zgorzeliny do 1100 C, w atmosferze siarki do 500 C. Do spawania stali nierdzewnych, materiałów REA i łączenia stali stopowych. 40

41 STOPY NIKLU ND 660W ND 660W 1,5 śr.1,5 x 1000mm po szt. ND 660W 1,5 - kg śr.1,5 x 1000mm po 1kg ND 660W 2,0 śr.2,0 x 1000mm po szt. ND 660W 2,0 - kg śr.2,0x 1000mm po 1kg ND 660W 2,5 śr.2,5 x 1000mm po szt. ND 660W 2,5 - kg śr.2,5 x 1000mm po 1kg ND 660W 3,0 śr.3,0 x 1000mm po szt. ND 660W 3,0 - kg śr.3,0x 1000mm po 1kg Materiał: (DIN norma) C Si Mn Cu Ti Fe Al Ni 0,1 1 3,5 31 2,5 1,5 1 Reszta Właściwości mechaniczne:r p0,2 200 MPa, R m 400MPa A 5 25%, A v 88 J Do spawania niklu, miedzi i stali. Odporność na kawitację i tarcie metalu w stanie suchym i nasmarowanym. Temperatura pracy od -10 C do 400 C. Odporność na działanie wody, soli, minerałów, kwasów, zasad, suchych gazów, takich jak amoniak, chlor, fluor, wodór, pary. Do łączenia NiCu30 Fe, łączenia stali. 41

42 STOPY MIEDZI ND 701W ND 701W 1,6 śr.1,6 x 1000mm po szt. ND 701W 1,6 - kg śr.1,6 x 1000mm po 1kg ND 701W 2,0 śr.2,0 x 1000mm po szt. ND 701W 2,0 - kg śr.2,0x 1000mm po 1kg ND 701W 2,4 śr.2,4 x 1000mm po szt. ND 701W 2,4 - kg śr.2,4 x 1000mm po 1kg ND 701W 3,0 śr.3,0 x 1000mm po szt. ND 701W 3,0 - kg śr.3,0x 1000mm po 1kg Materiał: (DIN norma) Ni Fe Mn Ti Cu 31 0,7 1 0,3 Reszta Właściwości mechaniczne:r p0,2 350 MPa, R m 180 MPa A 5 25% Ognioodporna spoina o dużej odporności na erozję i kawitację. Do temperatury 300 C. Wysoka odporność na korozję w stosunku do wody (pitnej, morskiej, kanalizacyjnej), kwasów nieutleniających, strumień pary do 250 C, zasad. Do spawania armatury, śrub napędowych statków, połączeń stalowych itp. 42

43 STOPY MIEDZI ND 703W ND 703W 2,0 śr.2,0 x 1000mm po szt. ND 703W 2,0 - kg śr.2,0x 1000mm po 1kg ND 703W 2,5 śr.2,5 x 1000mm po szt. ND 703W 2,5 - kg śr.2,5 x 1000mm po 1kg ND 703W 3,0 śr.3,0 x 1000mm po szt. ND 703W 3,0 - kg śr.3,0x 1000mm po 1kg Materiał: (DIN norma) Sn Cu 6,5 Reszta Właściwości mechaniczne:r m 295 MPa, po utwardzaniu 590 MPa, R p0,2 185 MPa, po utwardzaniu 510 MPa A 5 25 %, Twardość 95 / 150 HB Jednorodna spoina. Możliwość ulepszenia ciśnieniem. Niski współczynnik tarcia metal metal. Odporność na korozję w stosunku do wody, wody morskiej, wody kanalizacyjnej, kwasy organiczne (kwas mrówkowy, kwas cytrynowy). Do łączenia miedzi, brązu, mosiądzu, stali stopowej stopów Cu, żeliwa i stopów Ni. 43

44 STOPY MIEDZI ND 704W ND 704W 1,5 śr.1,5 x 1000mm po szt. ND 704W 1,5 - kg śr.1,5x 1000mm po 1kg ND 704W 2,0 śr.2,0 x 1000mm po szt. ND 704W 2,0 - kg śr.2,0x 1000mm po 1kg ND 704W 3,0 śr.3,0 x 1000mm po szt. ND 704W 3,0 - kg śr.3,0x 1000mm po 1kg Materiał: (DIN norma) Ag Cu 1 Reszta Właściwości mechaniczne:r m 215 MPa, po utwardzaniu 410 MPa, R p0,2 70 MPa, po utwardzaniu 390 MPa A 5 30 %, Twardość 55/ 110 HB Wysoka przewodność elektrycznai, cieplna. Możliwość utwardzania na zimno. Do łączenia Cu, do spawania stali stopowych. Nie jest zalecany do spawania Cu z ponad 0,02% O2. Dla przemysłu chemicznego, spożywczego, tekstylnego i elektronicznego. 44

45 STOPY MIEDZI ND 706W ND 706W 2,0 śr.2,0 x 1000mm po szt. ND 706W 2,0 - kg śr.2,0x 1000mm po 1kg ND 706W 3,0 śr.3,0 x 1000mm po szt. ND 706W 3,0 - kg śr.3,0x 1000mm po 1kg Materiał: (DIN norma) Mn Si Cu 1 3 Reszta Właściwości mechaniczne:r m 350 MPa, R p0,2 150 MPa, A 5 40% A V 60 J, Twardość 80 HB Do spawania miedzi, stopów CuZn i Cu Si. Do spawania MIG stali ocynkowanej. Do spawania stali stopowej, odkuwek miedzi, urządzeń chłodniczych. 45

46 STOPY MIEDZI ND 707W ND 707W 2,0 śr.2,0 x 1000mm po szt. ND 707W 2,0 - kg śr.2,0x 1000mm po 1kg ND 707W 3,0 śr.3,0 x 1000mm po szt. ND 707W 3,0 - kg śr.3,0x 1000mm po 1kg Sn Mn Si Cu 0,2 1,0 1,8 Reszta Właściwości mechaniczne:r m 285 MPa, A 5 45 % Twardość 62 HB Dla spawania TIG blachy ocynkowanej, do spawania miedzi, tombaku CuZn5, CuZn10, CuZn15 i stopów CuMg do spawania stali. Dodatkowy materiał także do spawania plazmowego blach ocynkowanych. ND 751W ND 751W 2,0 śr.2,0 x 1000mm po szt. ND 751W 2,0 - kg śr.2,0x 1000mm po 1kg ND 751W 2,4 śr. 2,4 x 1000mm po szt. ND 751W 2,4 - kg śr. 2,4 x 1000mm po 1kg 46

47 STOPY MIEDZI Materiał: (DIN norma) Al Cu 8 Reszta Właściwości mechaniczne:r m 390 MPa, R p0,2 140 MPa, A 5 45 % Twardość 100 HB, po utwardzaniu 140 HB Spoina utwardzana na zimno, z dużą wytrzymałością i plastycznością, bez pęknięć. Pasywna powłoka chroni przed korozją roztworów solnych, wody morskiej, octu i kwasu siarkowego. Bez porów. Do spawania stopów CuAl i stali nierdzewnej i żeliwa. Także dla przewodników i łożysk ślizgowych. ND 758W ND 758W 3,2 śr. 3,2 x 1000mm po szt. ND 758W 3,2 - kg śr. 3,2 x 1000mm po 1kg Materiał: (DIN norma) Al Ni Fe Mn Cu Reszta Właściwości mechaniczne:r m 530 MPa, A 5 30 % A V 70 J,Twardość 140 HB Do spawania stopów CuAl i napawania stali, staliwa, żeliwa i miedzi. Na powierzchniach ciernych (przewodniki, łożyska), narzędzi ze stali nierdzewnej, powierzchni uszczelniających armatury. 47

48 DRUTY DO SPAWANIA TYTANU ND 860W ND 860W 1,5 śr. 1,5 x 1000mm po szt. ND 860W 1,5 - kg śr. 1,5 x 1000mm po 1kg Materiał: (DIN norma) Fe C Ti 0,2 0,03 Reszta Właściwości mechaniczne:r m 390 MPa, R p0,2 250 MPa, A 5 22 % Do spawania tytanu - klasy II i I. Doskonała odporność na korozję. Wysoka odporność na erozję. Gęstość 4,5 g/cm3 48

49 DRUTY DO SPAWANIA STOPÓW MAGNEZU ND 859W ND 859W 3,0 śr. 3,0 x 1000mm po szt. ND 859W 3,0 - kg śr. 3,0 x 1000mm po 1kg Materiał: (DIN norma) Al Zn Mn Mg 8 0,7 0,3 Reszta Właściwości mechaniczne:r m 160 MPa, R p0,2 90 MPa, A 5 5 % Do spawania stopów magnezu. Bloków silnikowych, części motocyklowych i samochodych, samoloty i maszyny. Gęstość 1,8 g/cm3 49

50 SPAWANIE STOPÓW KOBALTU ND 401W ND 401W 3,0 śr. 3,0 x 1000mm po szt. ND 401W 3,0 - kg śr. 3,0 x 1000mm po 1kg ND 401W 4,0 śr. 4,0 x 1000mm po szt. ND 401W 4,0 - kg śr. 4,0 x 1000mm po 1kg C Cr W Co 2, Reszta Właściwości mechaniczne:twardość 55 HRC (przy 20 C) Do spawania stopów kobaltu i narzędzi pracujących na gorąco. Odporność na temperaturę do 900 C. Niski współczynnik tarcia. ND 406W ND 406W 3,0 śr. 3,0 x 1000mm po szt. ND 406W 3,0 - kg śr. 3,0 x 1000mm po 1kg ND 406W 4,0 śr. 4,0 x 1000mm po szt. ND 406W 4,0 - kg śr. 4,0 x 1000mm po 1kg C Cr W Co 1,0 27 4,5 Reszta Właściwości mechaniczne: Twardość 39 HRC (przy 20 C) 50

51 SPAWANIE STOPÓW KOBALTU Stop kobaltowy do spawania armatury, śrub wytłaczarek, matryc, noży pracujących na gorąco, itp. Odporności przeciw powstawaniu zgorzelin do 1200 C. ND 412W ND 412W 3,0 śr. 3,0 x 1000mm po szt. ND 412W 3,0 - kg śr. 3,0 x 1000mm po 1kg C Cr W Co 1,8 29 8,5 Reszta Właściwości mechaniczne:twardość 50 HRC (przy 20 C) Stop kobaltu z odpornością na wstrząsy cieplne, ścieranie, nacisk i wstrząsy. Ognioodporny do 900 C. Do spawania matryc, noży i armatury. ND 421W ND 421W 3,0 śr. 3,0 x 1000mm po szt. ND 421W 3,0 - kg śr. 3,0 x 1000mm po 1kg ND 421W 4,0 śr. 4,0 x 1000mm po szt. ND 421W 4,0 - kg śr. 4,0 x 1000mm po 1kg Właściwości mechaniczne:twardość 330 HV 30 Po vytvrzení za studena 500 HV 30 Ognioodporna spoina na bazie CO. Odporna na wstrząsy cieplne, korozję w wysokiej temperaturze. Niski współczynnik tarcia. Do spawania narzędzi do cięcia i wytłaczania, powierzchni uszczelniających armatury 51
