EN 450B. EN 14700: E Z Fe3. zasadowa
|
|
|
- Sławomir Witek
- 7 lat temu
- Przeglądów:
Transkrypt
1 EN 450B EN 14700: E Z Fe3 Grubootulona elektroda do regeneracji zużytych części maszyn o wymaganej twardości napawanej powierzchni w stanie surowym minimum 40 HRC. UDT C Si Mn Mo 0,06 0,40 0,75 0,50 Twardość napoiny: HRC Odporność na ścieranie: narzędziami z węglików spiekanych C/2h 3, ,0 4, ,4 5, ,7 C67
2 EN 600B EN 14700: E Z Fe3 Grubootulona elektroda do regeneracji zużytych części maszyn o wymaganej twardości napawanej powierzchni w stanie surowym minimum 50 HRC. UDT C Si Mn Cr 0,60 1,20 1,40 5, C/2h C Twardość napoiny: HRC Odporność na ścieranie: tylko szlifowanie 3, ,0 4, ,4 5, ,7 6, ,1 C68
3 OK EN 14700: E Z Fe 1 Elektroda do napawania szyn i elementów torów, ogniw i płyt gąsiennicowych, dużych kół zębatych, elementów walcarek np. walców profilowych, sprzęgieł, czopów itp. Zastępuje elektrodę EN 350B. 200 C / 2h CE EN DB UDT C Si Mn Cr 0,10 <0,7 0,7 3,2 Twardość napoiny: 3. warstwa 30 HRC Odporność na udar: Odporność na ścieranie metal-metal: dobra > 70 V Wpływ temperatury i czasu odpuszczania 1 h 24 h 2, , ,70 3, , ,20 4, , ,70 5, , ,80 C69

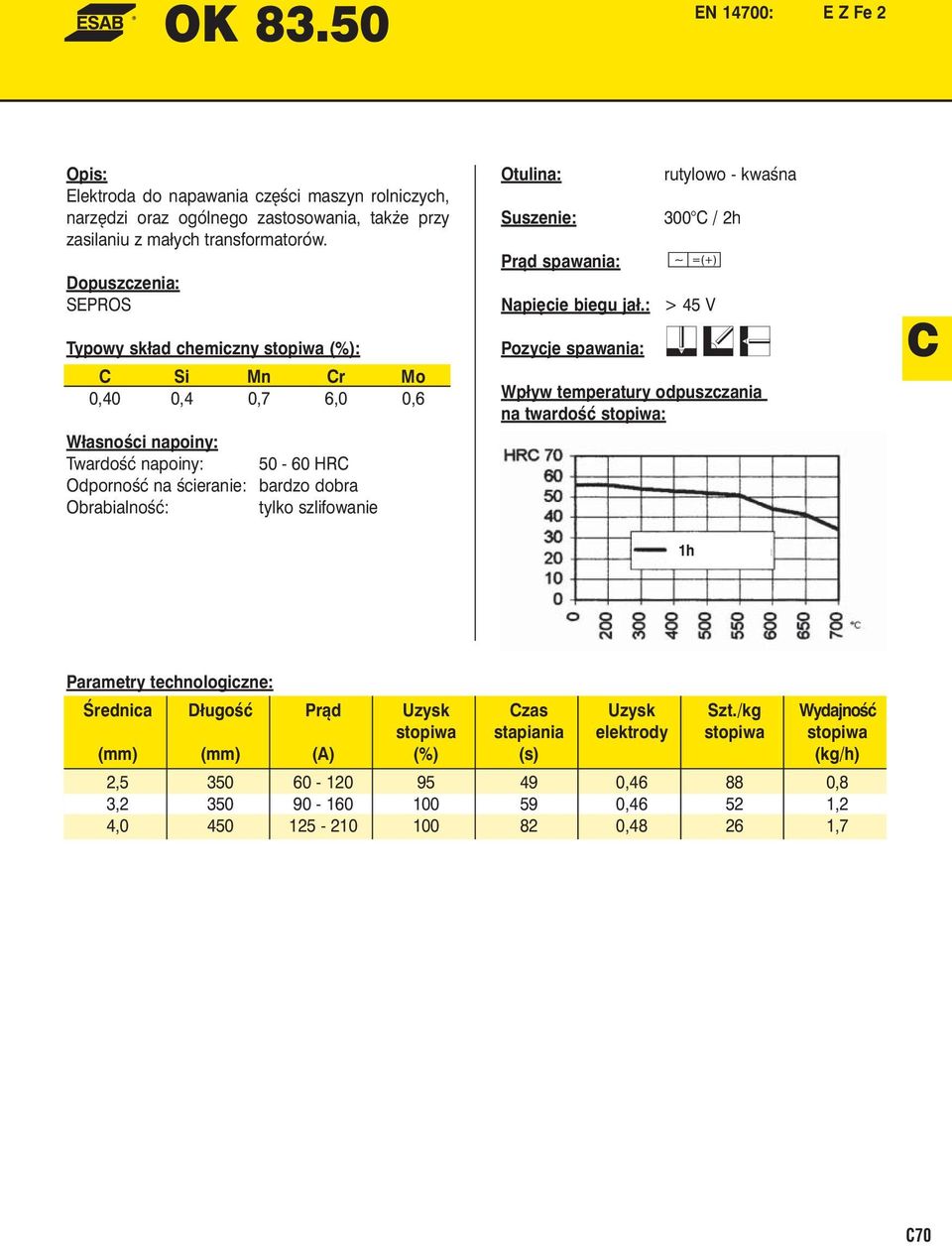

4 OK EN 14700: E Z Fe 2 Elektroda do napawania części maszyn rolniczych, narzędzi oraz ogólnego zastosowania, także przy zasilaniu z małych transformatorów. C Si Mn Cr Mo 0,40 0,4 0,7 6,0 0,6 Twardość napoiny: HRC Odporność na ścieranie: tylko szlifowanie rutylowo - kwaśna 300 C / 2h > 45 V Wpływ temperatury odpuszczania 1h C 2, , ,8 3, , ,2 4, , ,7 C70

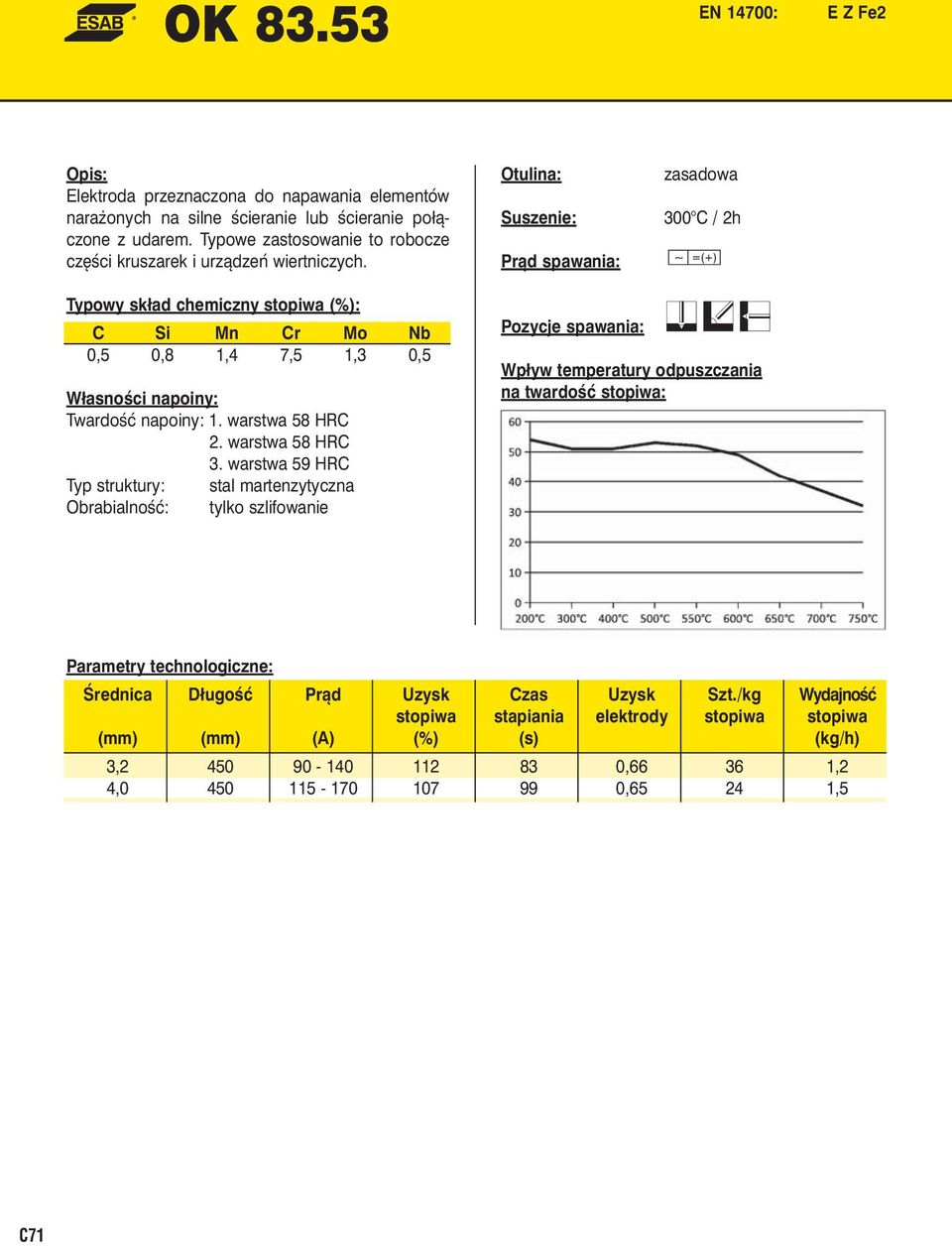

5 OK EN 14700: E Z Fe2 Elektroda przeznaczona do napawania elementów narażonych na silne ścieranie lub ścieranie połączone z udarem. Typowe zastosowanie to robocze części kruszarek i urządzeń wiertniczych. 300 C / 2h C Si Mn Cr Mo Nb 0,5 0,8 1,4 7,5 1,3 0,5 Twardość napoiny: 1. warstwa 58 HRC 2. warstwa 58 HRC 3. warstwa 59 HRC Typ struktury: stal martenzytyczna tylko szlifowanie Wpływ temperatury odpuszczania 3, , ,2 4, , ,5 C71
6 OK EN 14700: E Fe 7 Elektroda do napawania, wytwarzająca nierdzewne stopiwo martenzytyczno - ferrytyczne. Odpowiednia do naprawy wałków, przenośników krążkowych, kół zębatych, elementów zaworów ze staliwa. rutylowo C / 2h C Si Mn Cr 0,12 0,5 0,3 13,0 Twardość napoiny: 1. warstwa HRC 2. warstwa HRC 3. warstwa HRC Odporność na ścieranie: dobra Odporność na zużycie w podw. temp.: Odporność na korozję: Odporność na ścieranie metal-metal: narzędziami z węglików spiekanych > 70 V Wpływ temperatury odpuszczania 1h C 2, , ,00 3, , ,50 4, , ,10 5, , ,20 C72
7 OK EN 14700: E Z Fe 6 Elektroda wytwarzająca stopiwo martenzytyczne, częściowo odporne na korozję. Pełną twardość osiąga się już w pierwszej warstwie. Odpowiednia do napawania części maszyn rolniczych, drogowych, ładowarek, mieszalników. 200 C / 2h > 65 V C Si Mn Cr 0,70 0,6 0,7 10,0 Twardość stopiwa bez podgrzewania wstępnego: 1. warstwa HRC 2. warstwa HRC 3. warstwa HRC Odporność na ścieranie: Odporność na zużycie w podw. temp.: dobra Odporność na korozję: dobra tylko szlifowanie Wpływ temperatury odpuszczania 1h 2, , ,00 3, , ,40 4, , ,90 5, , ,80 C73

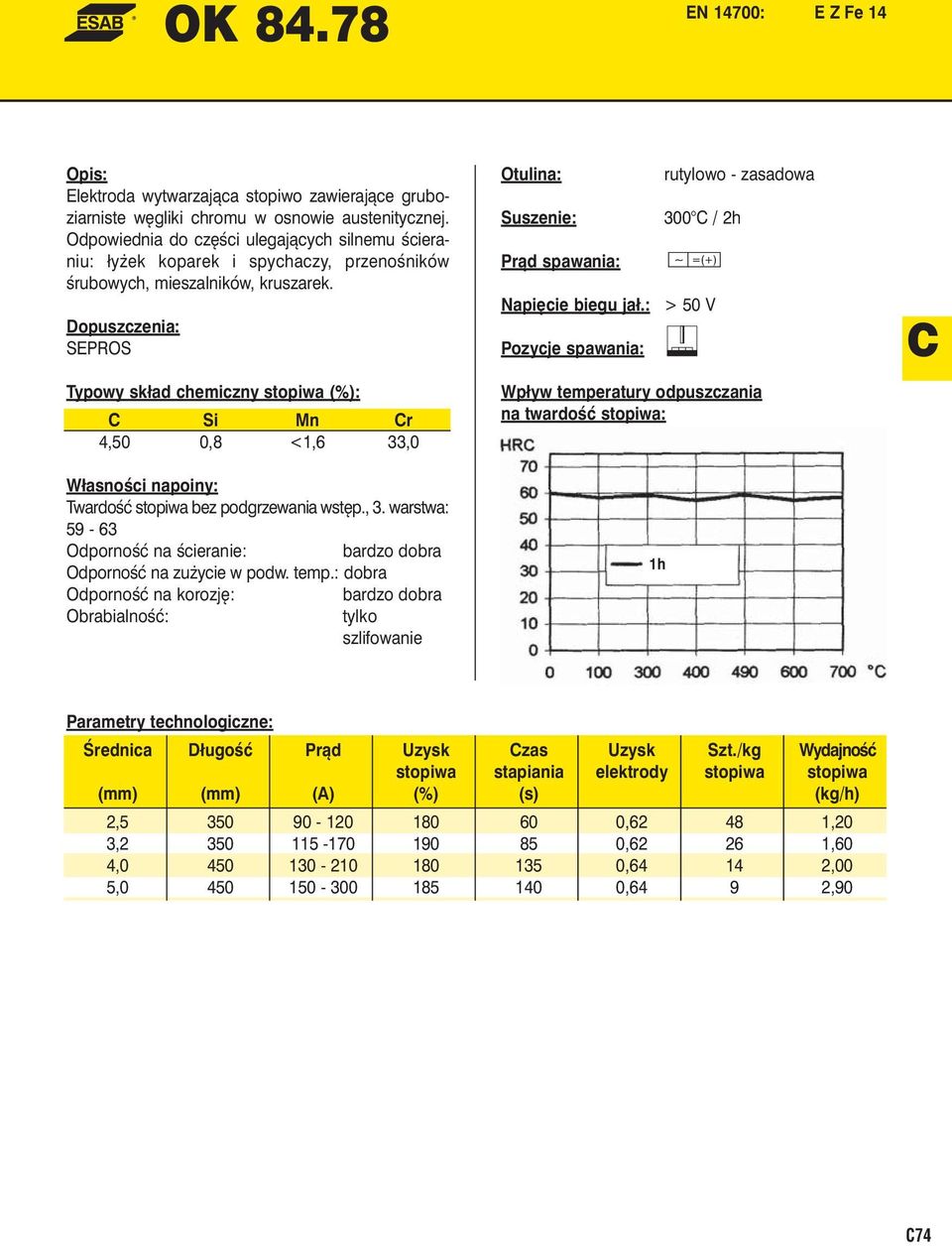

8 OK EN 14700: E Z Fe 14 Elektroda wytwarzająca stopiwo zawierające gruboziarniste węgliki chromu w osnowie austenitycznej. Odpowiednia do części ulegających silnemu ścieraniu: łyżek koparek i spychaczy, przenośników śrubowych, mieszalników, kruszarek. C Si Mn Cr 4,50 0,8 <1,6 33,0 Twardość stopiwa bez podgrzewania wstęp., 3. warstwa: Odporność na ścieranie: Odporność na zużycie w podw. temp.: dobra Odporność na korozję: tylko szlifowanie rutylowo C / 2h > 50 V Wpływ temperatury odpuszczania 1h C 2, , ,20 3, , ,60 4, , ,00 5, ,64 9 2,90 C74
9 OK EN 14700: E Fe 16 Wysokowydajna elektroda wytwarzająca stopiwo o dużej zawartości węglików w osnowie austenitycznej, odporne na nadzwyczaj silne ścieranie, aż do temp. 700 C. Typowe zastosowania to: wentylatory wyciągowe, zgarniacze popiołu, przenośniki śrubowe, elementy urządzeń spiekalni. C Si Mn Cr Mo Nb W V 5,00 2,0 0,7 23,0 7,0 7,0 2,0 1,0 Twardość stopiwa bez podgrzewania wstęp.: 1. warstwa HRC 2. warstwa HRC 3. warstwa HRC Odporność na ścieranie: Odporność na zużycie w podw. temp.: Odporność na korozję: tylko szlifowanie specjalna 300 C / 2h 3, , ,15 4, , ,98 C75
10 OK EN 14700: E Z Fe 16 Elektroda wytwarzająca stopiwo o dużej zawartości drobnoziarnistych węglików w osnowie martenzytycznej. Przeznaczona do ochrony powierzchni elementów narażonych na intensywne ścieranie. Typowe zastosowanie: wiertła ziemne, czerpaki koparek, lemiesze zgarniarek, noże. 200 C / 2h > 45 V C C Si Mn Cr Ti V 3,00 2,0 0,3 6,3 4,8 5,0 Typowa twardość stopiwa bez podgrzewania wstęp.: 1. warstwa 62 HRC 2. warstwa 62 HRC Odporność na ścieranie: Odporność na udar: tylko szlifowanie 2, , ,50 3, , ,70 4, , ,00 C76
11 OK EN 14700: E Z Fe 3 Elektroda przeznaczona do naprawy narzędzi do obróbki plastycznej na gorąco, narzędzi do okrawania na gorąco, wykrojników itp. Twardość napoiny może być zwiększona przez obróbkę cieplną. Zalecane jest podgrzewanie wstępne C. C Si Mn Cr Co Nb W 0,35 1,0 1,0 1,8 2,0 0,8 8,0 Twardość napoiny: 1. warstwa HRC 1. warstwa 56 HRC C / 1h 2. warstwa HRC 3. warstwa HRC dobra Odporność na ścieranie: Odporność na zużycie w podw. temp.: tylko szlifowanie 200 C / 2h > 70 V Wpływ temperatury odpuszczania 1h 2, , ,90 3, , ,30 4, , ,70 5, , ,20 C77
12 OK EN 14700: E Fe 4 Elektroda wytwarzająca stopiwo z szybkotnącej stali molibdenowej. Odpowiednia do napawania narzędzi do cięcia metali, przebijania, wykrawania i tłoczenia. Zalecane jest podgrzewanie wstępne C. 200 C / 2h C Si Mn Cr Mo V W 0,90 1,5 1,3 4,5 7,5 1,5 1,8 Twardość napoiny: 3. warstwa HRC 3. warstwa HRC ( C / 2-3h) Odporność na ścieranie: Odporność na zużycie w podw. temp.: tylko szlifowanie > 70 V Wpływ temperatury odpuszczania C 2, , ,80 3, , ,10 4, , ,40 C78
13 OK EN 14700: E Fe 9 Elektroda wytwarzająca austenityczne stopiwo manganowe, utwardzające się pod wpływem zgniotu i udaru. Przeznaczona do naprawy elementów ze stali manganowej (Hadfielda), np. w kruszarkach, młotach, walcarkach. Należy ograniczyć nagrzewanie elementu podczas napawania. Zastępuje elektrodę EN 400 MnB. UDT C Si Mn 0,9 0,8 13,0 Twardość napoiny: 1. warstwa HB 2. warstwa HRC (po utw. zgniotem) Odporność na udar: Odporność na ścieranie metal-metal: dobra tylko szlifowanie 200 C / 2h > 70 V Typowe własności mechaniczne stopiwa: Warunki Stan R m R p0,2 A 5 KV (J)/ C badań MPa MPa % ISO TZ TZ0 - po spawaniu 3, ,6 36 1,10 4, ,6 24 1,40 5, ,6 15 1,80 C79
14 OK EN 14700: E Z Fe 9 Wysokowydajna elektroda wytwarzająca odporne na pękanie stopiwo ze stali austenitycznej manganowej, utwardzające się przez zgniot i udar. Używana do napawania kłów łyżek koparek, czerpaków pogłębiarek oraz rozjazdów kolejowych. Należy ograniczyć nagrzewanie elementu podczas napawania. Zastępuje elektrodę EN 12 Mn-NiB. CE EN DB UDT 350 C / 2h > 70 V C C Si Mn Ni 0,75 0,3 14,0 3,5 Twardość napoiny: HB Po utw. zgniotem HRC Odporność na udar: Odporność na ścieranie: dobra tylko szlifowanie Typowe własności mechaniczne stopiwa: Warunki Stan R m R p0,2 A 5 KV (J)/ C badań MPa MPa % ISO TZ TZ0 - po spawaniu Średnica Długość Prąd Napięcie Uzysk Czas Uzysk Szt./kg Wydajność (mm) (mm) (A) (V) (%) (s) (kg/h) 3, , ,5 4, , ,0 5, , ,9 C80
OK Tubrodur Typ wypełnienia: specjalny
OK Tubrodur 14.70 EN 14700: T Z Fe14 Drut rdzeniowy do napawania wytwarzający stopiwo o dużej zawartości węglików chromu, niezwykle odporne na zużycie przez ścieranie drobnoziarnistymi materiałami, takimi
OK SFA/AWS A5.4: E308L-16 EN 1600: E 19 9 L R 1 1. rutylowa. Otulina:
OK 61.20 SFA/AWS A5.4: E308L-16 EN 1600: E 19 9 L R 1 1 Rutylowa elektroda do spawania stali typu 19%r 10%Ni. Odpowiednia także do spawania stali stabilizowanych o podobnym składzie chemicznym, z wyjątkiem
OK Tigrod 308L (OK Tigrod 16.10)*
OK Tigrod 308L (OK Tigrod 16.10)* SFA/AWS A 5.9: ER 308L EN ISO 14343-A: W 19 9 L Spoiwo austenityczne o bardzo niskiej zawartości węgla, do spawania stali odpornych na korozję, zawierających ok. 18% Cr
Shield-Bright 308L (OK TUBROD 14.20)*
Shield-Bright 308L (OK TUBROD 14.20)* SFA/AWS A 5.22: E308LT1-1 E308LT1-4 EN ISO 17633-A: T 19 9 L P C 2 T 19 9 L P M 2 Rutylowy drut rdzeniowy do spawania we wszystkich pozycjach stali austenitycznych
GRUPA I: bardzo duży udar (stale manganowe)
REGENERACJA Regeneracja i napawanie to często najszybsza i najtańsza metoda służąca naprawie danych części lub do przedłużenia ich żywotności i wydłużeniu ich pracy. Dzięki zastosowaniu procesu regeneracji,
OK SFA/AWS A 5.5: E 8018-G EN ISO 2560-A: E 46 5 Z B 32. zasadowa. Otulina:
OK 73.08 SFA/AWS A 5.5: E 8018-G EN ISO 2560-A: E 46 5 Z B 32 Elektroda z dodatkiem stopowym Ni i u, do spawania wszystkich rodzajów złączy. Stopiwo o doskonałych własnościach mechanicznych, odporne na
OK Autrod 308L (OK Autrod 16.10)*
OK Autrod 308L (OK Autrod 16.10)* SFA/AWS A 5.9: ER308L EN ISO 14343-A: S 19 9 L Drut do spawania pod topnikiem stali nierdzewnych typu 19%Cr, 10%Ni. Stopiwo, dzięki bardzo niskiej zawartości węgla, ma
OK BAND Rodzaj stopu: C-Mn. Typowy skład chemiczny taśmy (%): C Si Mn 0,10 0,25 0,50. Dopuszczenia: -
OK BAND 7018 Taśma ze stali niskowęglowej o małej zawartości zanieczyszczeń metalurgicznych, do napawania stali o podobnym składzie chemicznym oraz do układania warstw buforowych. Proces zapewnia znacznie
OK Autrod SFA/AWS A 5.14: ERNiCrMo-3 EN ISO 18274: S Ni 6625 (NiCr22Mo9Nb)
OK Autrod 19.82 SFA/AWS A 5.14: ERNiCrMo-3 EN ISO 18274: S Ni 6625 (NiCr22Mo9Nb) Drut ze stopu niklu, odporny na korozję i podwyższone temperatury, przeznaczony do stopów typu NiCr21Mo, NiCr22Mo, spawania
OK 92.05 SFA/AWS A 5.11: (NiTi3) zasadowa. Otulina:
OK 92.05 SFA/AWS A 5.11: EN ISO 14172: E Ni-1 E Ni2061 (NiTi3) Elektroda do spawania elementów z czystego niklu. Przeznaczona jest także do łączenia materiałów różnoimiennych, np. niklu ze stalą, niklu
ER 146 SFA/AWS A5.1: E 6013 EN ISO 2560-A: E 38 0 RC 11. rutylowa
ER 146 SFA/AWS A5.1: E 6013 EN ISO 2560-A: E 38 0 RC 11 Średniootulona elektroda z dodatkiem celulozy w otulinie, do spawania konstrukcji stalowych narażonych na obciążenia statyczne i dynamiczne (konstrukcje
OK AristoRod SFA/AWS A 5.28: ER 80S-D2 EN ISO A: G4Mo
OK AristoRod 13.08 SFA/AWS A 5.28: ER 80S-2 EN ISO 14341-A: G4Mo rut bez pokrycia miedziowego do spawania stali odpornych na pełzanie typu 0,5% Mo, w konstrukcjach kotłów i rurociągów pracujących w temperaturze
STAL NARZĘDZIOWA DO PRACY NA ZIMNO
STAL NARZĘDZIOWA DO PRACY NA ZIMNO Jakościowe porównanie głównych własności stali Tabela daje jedynie wskazówki, by ułatwić dobór stali. Nie uwzględniono tu charakteru obciążenia narzędzia wynikającego
OK AristoRod SFA/AWS A 5.28: ER80S-G EN ISO A: G Z 3Ni1Cu
OK AristoRod 13.26 SFA/AWS A 5.28: ER80S-G EN ISO 14341-A: G Z 3Ni1Cu Drut bez pokrycia miedziowego do spawania stali odpornych na korozję atmosferyczną typu COR-TEN, Patinax itp. Odpowiedni także do stali
OK AristoRod SFA/AWS A 5.28: ER80S-G EN ISO A: G Z 3Ni1Cu
OK AristoRod 13.26 SFA/AWS A 5.28: ER80S-G EN ISO 14341-A: G Z 3Ni1Cu Drut bez pokrycia miedziowego do spawania stali odpornych na korozję atmosferyczną typu COR-TEN, Patinax itp. Odpowiedni także do stali
OPTYMALIZACJA CZERPAKÓW KOPAREK KOŁOWYCH URABIAJĄCYCH UTWORY TRUDNO URABIALNE
Górnictwo i Geoinżynieria Rok 33 Zeszyt 2 2009 Roman Szyszka*, Sławomir Płomiński* OPTYMALIZACJA CZERPAKÓW KOPAREK KOŁOWYCH URABIAJĄCYCH UTWORY TRUDNO URABIALNE Podstawowymi maszynami zdejmującymi nadkład
STAL NARZĘDZIOWA DO PRACY NA ZIMNO
STAL NARZĘDZIOWA DO PRACY NA ZIMNO Jakościowe porównanie głównych własności stali Tabela daje jedynie wskazówki, by ułatwić dobór stali. Nie uwzględniono tu charakteru obciążenia narzędzia wynikającego
Stale niestopowe jakościowe Stale niestopowe specjalne
Ćwiczenie 5 1. Wstęp. Do stali specjalnych zaliczane są m.in. stale o szczególnych własnościach fizycznych i chemicznych. Są to stale odporne na różne typy korozji: chemiczną, elektrochemiczną, gazową
Pręt fi. 10 gat C-45 ciągniony H9
Wałki 40H, 40HM, 45, S355 > Pręt fi. 10 gat C45 ciągniony H9 Pręt fi. 10 gat C45 ciągniony H9 Pręt fi. 10 gat C45 ciągniony H9 Model : 002062 Producent : 0,68 kg/mb border="0"> WŁASNOŚCI I ZASTOSOWANIE
Materiały spawalnicze
Katalog produktów Linde.. 89 Materiały spawalnicze Elektrody otulone Elektrody rutylowe Elektrody zasadowe Elektrody wysokostopowe Elektrody specjalne Elektrody do napawania Materiały do spawania metodą
Zespół Szkół Samochodowych
Zespół Szkół Samochodowych Podstawy Konstrukcji Maszyn Materiały Konstrukcyjne i Eksploatacyjne Temat: CHARAKTERYSTYKA I OZNACZENIE STALIW. 2016-01-24 1 1. Staliwo powtórzenie. 2. Właściwości staliw. 3.
Spawalność niektórych stali i stopów oraz dobór materiałów dodatkowych
Spawalność należy do najważniejszych właściwości technologicznych metali i ich stopów. Jest to zdolność do tworzenia trwałej spoiny o wysokiej jakości. Zazwyczaj rozumiana jest jako spawalność metalurgiczna,
STAL PROSZKOWA NARZĘDZIOWA DO PRACY NA ZIMNO
STAL PROSZKOWA NARZĘDZIOWA DO PRACY NA ZIMNO Elementy gięte BÖHLER K390 MICROCLEAN jest stalą proszkową do pracy na zimno posiadającą najlepsze właściwości oferowane do chwili obecnej w zastosowaniach
STAL NARZĘDZIOWA DO PRACY NA GORĄCO
STAL NARZĘDZIOWA DO PRACY NA GORĄCO Stal BÖHLER W360 ISOBLOC jest stalą narzędziową na matryce i stemple do kucia na zimno i na gorąco. Stal ta może mieć szerokie zastosowanie, gdzie wymagane są wysoka
Wałki 40H, 40HM, 45, S355 > Pręt fi. 48
Wałki 40H, 40HM, 45, S355 > Model : 002060 Producent : 14.2 kg/mb border="0"> WŁASNOŚCI I ZASTOSOWANIE STALI. STAL DO ULEPSZANIA CIEPLNEGO "#CCCCCC" border="0"> Gatunek Skład chemiczny Obróbka cieplna
CARMO. Prehardened cold work tool steel for car body dies
Prehardened cold work tool steel for car body dies Ogólne dane CARMO to stal o dużej wytrzymałości, podatna na hartowanie płomieniowe, indukcyjne i skrośne dostarczana w stanie po prehartowaniu do 24070
OK Autrod 1070 (OK Autrod 18.01)*
OK Autrod 1070 (OK Autrod 18.01)* EN ISO 18273: S Al 1070 (Al99,7) Drut do spawania czystego aluminium, odporny na działanie czynników chemicznych i korozję atmosferyczną. Posiada dobre właściwości spawalnicze.
POLSKA DOSTAWCA KOMPLEKSOWYCH ROZWIĄZAŃ ORAZ GOTOWYCH ELEMENTÓW WYKONANYCH ZE STALI TRUDNOŚCIERALNYCH ORAZ WYSOKOWYTRZYMAŁYCH
POLSKA DOSTAWCA KOMPLEKSOWYCH ROZWIĄZAŃ ORAZ GOTOWYCH ELEMENTÓW WYKONANYCH ZE STALI TRUDNOŚCIERALNYCH ORAZ WYSOKOWYTRZYMAŁYCH 1 Połączenie produktów i fachowej wiedzy w gotowe rozwiązania ABRASERVICE EUROPEJSKI
Skład chemiczny i wybrane własności mechaniczne stali nierdzewnych przeznaczonych na elementy złączne.
www.stalenierdzewne.pl Strona 1 z 5 Skład chemiczny i wybrane własności mechaniczne nierdzewnych przeznaczonych na elementy złączne. Elementy złączne ze nierdzewnych (śruby, wkręty, nakrętki, podkładki,
STALE STOPOWE KONSTRUKCYJNE. Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego
STALE STOPOWE KONSTRUKCYJNE Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego STALE STOPOWE KONSTRUKCYJNE Ważniejsze grupy stali: stale spawalne o podwyższonej
OK AristoRod SFA/AWS A 5.18: ER 70S-6 EN ISO A: G3Si1
OK AristoRod 12.50 SFA/AWS A 5.18: ER 70S-6 EN ISO 14341-A: G3Si1 rut elektrodowy manganowo-krzemowy, bez pokrycia miedziowego, przeznaczony do spawania stali niestopowych i drobnoziarnistych. Wykazuje
STAL NARZĘDZIOWA DO PRACY NA GORĄCO
STAL NARZĘDZIOWA DO PRACY NA GORĄCO Jakościowe porównanie najważniejszych własności stali 1) Stal Maraging (temperatura maraging ok. 480 C); w tym stanie nie porównywalna ze stalami do ulepszania cieplnego.
XII NAPAWANIE I REGENERACJA. Napawanie i regeneracja XII
XII NPWNIE I REGENERCJ XII Wstęp W ramach grupy RYWL-RHC funkcjonują samodzielne podmioty gospodarcze prowadzące działalność w wyspecjalizowanych obszarach produktowych lub usługowych komplementarnych
STAL NARZĘDZIOWA DO PRACY NA ZIMNO
STAL NARZĘDZIOWA DO PRACY NA ZIMNO BÖHLER K340 ISODUR jest uniwersalną stalą narzędziową do pracy na zimno, przy pomocy której zarobicie pieniądze i nie tylko podczas wycinania monet, lecz również podczas
Wydajność w obszarze HSS
New czerwiec 2017 Nowe produkty dla techników obróbki skrawaniem Wydajność w obszarze HSS Nowe wiertło HSS-E-PM UNI wypełnia lukę pomiędzy HSS a VHM TOTAL TOOLING = JAKOŚĆ x SERWIS 2 WNT Polska Sp. z o.o.
PRELIMINARY BROCHURE CORRAX. A stainless precipitation hardening steel
PRELIMINARY BROCHURE CORRAX A stainless precipitation hardening steel Ogólne dane Właściwości W porównaniu do konwencjonalnych narzędziowych odpornych na korozję, CORRAX posiada następujące zalety: Szeroki
OK FLUX Dopuszczenia: TÜV (OK Band 316L) 0,2-2,0 mm Suszenie:
OK FLUX 10.05 EN 760: SA Z 2 DC Topnik aglomerowany przeznaczony do napawania (platerowania) na stalach niestopowych lub niskostopowych wysokostopową taśmą elektrodową Cr lub Cr Ni. TÜV (OK Band 316L)
OK Tubrod SFA/AWS A5.18: E70C-GM EN ISO A: T 42 2 Z M M 2 H10
OK Tubrod 14.01 SFA/AWS A5.18: 70C-GM N ISO 17632-A: T 42 2 Z M M 2 H10 Drut rdzeniowy z wypełnieniem metalicznym, z dodatkiem stopowym 0,5% Cu, przeznaczony do spawania stali odpornych na korozję atmosferyczną
Procesy i materiały spawalnicze do napraw i regeneracji KATALOG
Procesy i materiały spawalnicze do napraw i regeneracji KATALOG Spis Treści Powłoki prewencyjne Strona Powłoki prewencyjne odporne na tarcie oraz naciski...6-9 Powłoki prewencyjne odporne na ścieranie
DOLFA-POWDER FREZY TRZPIENIOWE ZE STALI PROSZKOWEJ DOLFAMEX
-POWDER FREZY TRZPIENIOWE ZE STALI PROSZKOWEJ Dzięki użyciu nowoczesnego materiału mają one zastosowanie przy obróbce stali i żeliwa o podwyższonej twardości: q charakteryzują się wysoką żywotnością narzędzia,
Materiały spawalnicze
Katalog produktów Linde.. 101 Materiały spawalnicze Elektrody otulone Materiały do spawania metodą MIG/MAG Materiały do spawania metodą TIG Pręty do spawania gazowego 102 Katalog produktów Linde.. Elektrody
SVERKER 3. Cold work tool steel
Cold work tool steel Ogólne dane SVERKER 3 jest wysokowęglową i wysokochromową stalą narzędziową z domieszką wolframu charakteryzującą się: Bardzo dobrą odpornością na zużycie Wysoką wytrzymałością na
Co to jest stal nierdzewna? Fe Cr > 10,5% C < 1,2%
Cr > 10,5% C < 1,2% Co to jest stal nierdzewna? Stop żelaza zawierający 10,5% chromu i 1,2% węgla - pierwiastki, przyczyniające się do powstania warstwy wierzchniej (pasywnej) o skłonności do samoczynnego
OK Autrod 1070 (OK Autrod 18.01)*
OK Autrod 1070 (OK Autrod 18.01)* EN ISO 18273: S Al 1070 (Al99,7) Drut do spawania czystego aluminium, odporny na działanie czynników chemicznych i korozję atmosferyczną. Posiada dobre właściwości spawalnicze.
1 S t r o n a. Precyzyjne wałki liniowe. Cat. LIN2007/EN1 PL. str. 1
1 S t r o n a Precyzyjne wałki liniowe Cat. LIN2007/EN1 PL str. 1 2 S t r o n a Index Sekcja techniczna 3 Tabele wymiarów 6 W Wałki hartowane indukcyjnie i szlifowane metryczne 6 WZ Wałki hartowane indukcyjnie
Wysokowydajne systemy laserowe produkcji ALPHA LASER. Autoryzowany Dystrybutor. LaserTech
Wysokowydajne systemy laserowe produkcji ALPHA LASER Autoryzowany Dystrybutor LaserTech ALPHA LASER & Messer Eutectic Castolin Współpraca W 2019 roku firma Messer Eutectic Castolin sp. z o.o. stała się
Oferta drutów do spawania metodą TIG (WIG)
Oferta drutów do spawania metodą TIG (WIG) Oferta materiałów do spawania metodą TIG (WIG) obok naszego zakresu spawania laserem jest następnym asortymentem w zakresie precyzyjnego napawania. Wszędzie tam,
POLITECHNIKA CZĘSTOCHOWSKA
POLITECHNIKA CZĘSTOCHOWSKA Instytut Inżynierii Materiałowej Stale narzędziowe do pracy na zimno CEL ĆWICZENIA Celem ćwiczenia jest zapoznanie się ze składem chemicznym, mikrostrukturą, właściwościami mechanicznymi
Produkcja Regeneracja Napawanie
Produkcja Regeneracja Napawanie przed regeneracją po regeneracji Firma Doradztwo techniczne i kontrola Firma Elkrem powstała w 1995 roku. Misję firmy stanowi osiągnięcie pełnej satysfakcji Klienta poprzez
Produkcja Regeneracja Napawanie
Produkcja Regeneracja Napawanie przed regeneracją po regeneracji Doradztwo techniczne i kontrola Firma Firma Elkrem powstała w 1995 roku. Misję firmy stanowi Oferujemy dla Przetwórstwa Tworzyw Sztucznych:
STALE STOPOWE KONSTRUKCYJNE
STALE STOPOWE KONSTRUKCYJNE Podział stali stopowych ze względu na zastosowanie: stale konstrukcyjne stale narzędziowe stale o szczególnych właściwościach STALE STOPOWE KONSTRUKCYJNE Ważniejsze grupy stali:
Stale narzędziowe - stopy przeznaczone na narzędzia tj. przedmioty służące do rozdzielania i rozdrabniania materiałów bądź nadawania kształtu przez
STALE NARZĘDZIOWE Stale narzędziowe - stopy przeznaczone na narzędzia tj. przedmioty służące do rozdzielania i rozdrabniania materiałów bądź nadawania kształtu przez obróbkę skrawaniem lub przez przeróbkę
PIERWIASTKI STOPOWE W STALACH
PIERWIASTKI STOPOWE W STALACH Stal stopowa - stop żelaza z węglem, zawierający do ok. 2 % węgla i pierwiastki (dodatki stopowe) wprowadzone celowo dla nadania stali wymaganych właściwości, otrzymany w
1. OZNACZANIE STALI WEDŁUG NORM EUROPEJSKICH
1. OZNACZANIE STALI WEDŁUG NORM EUROPEJSKICH Zgodnie z Normami Europejskimi obowiązują dwa systemy oznaczania stali: znakowy (według PN-EN 10027-1: 1994); znak stali składa się z symboli literowych i cyfr;
Ogólne dane. Właściwości. Zastosowania SLEIPNER
UDDEHOLM SLEIPNER Ogólne dane SLEIPNER jest chromowomolibdenowowanadową stopową stalą narzędziową charakteryzującą się: dobrą odpornością na zużycie dobrą odpornością na wykruszanie dobrą wytrzymałością
Mgr inż. Jan Patocki (EWE,IWE) Zespół Szkół w Działoszynie. Zmiany zasad egzaminowania spawaczy
Mgr inż. Jan Patocki (EWE,IWE) Zespół Szkół w Działoszynie Zmiany zasad egzaminowania spawaczy Od 1 stycznia 2000 r. egzaminy spawaczy w Polsce odbywają się wg normy PN-EN 287-1, która zastąpiła normę
MATERIAŁY KONSTRUKCYJNE
Stal jest to stop żelaza z węglem o zawartości węgla do 2% obrobiona cieplnie i przerobiona plastycznie Stale ze względu na skład chemiczny dzielimy głównie na: Stale węglowe Stalami węglowymi nazywa się
Narzędzia do toczenia poprzecznego
Dragonskin 1335 / HCN1345 - toczenie stali 1335 i HCN1345 to nowe rodzaje powłok Dragonskin, jakie WNT wprowadza na rynek. Powłoka 1335 różni się od konkurencji nie tylko optycznie. Także jej wydajność
COROPLATE. Płyty kompozytowe osłonowe odporne na ścieranie Chroni urządzenia, obniża koszty. Ochrona przed ścieraniem w przemyśle hutniczym
Państwa partner w dziedzinie stali COROPLATE Płyty kompozytowe osłonowe odporne na ścieranie Chroni urządzenia, obniża koszty. Ochrona przed ścieraniem w przemyśle hutniczym zsuwnie, odsiewacze, zasobniki,
LABORATORIUM NAUKI O MATERIAŁACH
Politechnika Łódzka Wydział Mechaniczny Instytut Inżynierii Materiałowej LABORATORIUM NAUKI O MATERIAŁACH Ćwiczenie nr 5 Temat: Stale stopowe, konstrukcyjne, narzędziowe i specjalne. Łódź 2010 1 S t r
Druty proszkowe odporne na ścieranie
Druty proszkowe odporne na ścieranie Firma DURUM VERSCHLEISS-SCHUTZ GmbH (DURUM) powstała w 1984 w Mettmann w pobliżu Dusseldorfu i zajmowała się produkcją materiałów ochraniających przed ścieraniem. Już
ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 193
ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 193 wydany przez POLSKIE CENTRUM AKREDYTACJI 01-382 Warszawa ul. Szczotkarska 42 Wydanie nr 15, Data wydania: 8 października 2015 r. AB 193 Kod identyfikacji
KATALOG Materia³y spawalnicze. Druty rdzeniowe
KATALOG Materia³y spawalnicze Druty rdzeniowe Uwaga! Firma ESAB zastrzega sobie prawo do zmian w asortymencie produktów bez wczeœniejszego powiadamiania. Prezentowany zakres produktów nie stanowi oferty
Stale narzędziowe. Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego
Stale narzędziowe Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego Stale narzędziowe stopy przeznaczone na narzędzia tj. przedmioty służące do rozdzielania
STALE NARZĘDZIOWE DO PRACY NA GORĄCO
Ćwiczenie 9 Stale narzędziowe STALE NARZĘDZIOWE DO PRACY NA ZIMNO DO PRACY NA GORĄCO SZYBKOTNĄCE NIESTOPOWE STOPOWE Rysunek 1. Klasyfikacja stali narzędziowej. Ze stali narzędziowej wykonuje się narzędzia
LABORATORIUM NAUKI O MATERIAŁACH
Politechnika Łódzka Wydział Mechaniczny Instytut Inżynierii Materiałowej LABORATORIUM NAUKI O MATERIAŁACH Ćwiczenie nr 5 Temat: Stale niestopowe, stopowe, konstrukcyjne, narzędziowe, specjalne. Łódź 2010
Austenityczne stale nierdzewne
Stowarzyszenie Stal Nierdzewna ul. Ligocka 103 40-568 Katowice e-mail: ssn@stalenierdzewne.pl www.stalenierdzewne.pl Austenityczne stale nierdzewne Strona 1 z 7 Skład chemiczny austenitycznych stali odpornych
Inżynieria materiałowa : stal / Marek Blicharski. wyd. 2 zm. i rozsz. - 1 dodr. (PWN). Warszawa, Spis treści. Wstęp 11
Inżynieria materiałowa : stal / Marek Blicharski. wyd. 2 zm. i rozsz. - 1 dodr. (PWN). Warszawa, 2017 Spis treści Wstęp 11 1. Wytwarzanie stali 13 1.1. Wstęp 13 1.2. Wsad do wielkiego pieca 15 1.3. Wytwarzanie
PN-EN 1708-1:2010 Spawanie. Szczegóły podstawowych złączy spawanych w stali. Część 1: Elementy ciśnieniowe (oryg.) Zastępuje: PN-EN 1708-1:2002
PN-EN 1708-1:2010 Spawanie. Szczegóły podstawowych złączy spawanych w stali. Część 1: Elementy ciśnieniowe (oryg.) Zastępuje: PN-EN 1708-1:2002 PN-EN 10028-1+A1:2010 Wyroby płaskie ze stali na urządzenia
EcoCut ProfileMaster nowa generacja
New Nowe Styczeń 2017 produkty dla techników obróbki skrawaniem ProfileMaster nowa generacja Udoskonalony, by być jeszcze lepszym! TOTAL TOOLING = JAKOŚĆ x SERWIS 2 WNT Polska Sp. z o.o. ul. Józefa Marcika
STAVAX SUPREME. Stainless tool steel
STAVAX SUPREME Stainless tool steel Ogólne dane Wymagania stawiane materiałom na formy stale rosną. Stale na formy muszą posiadać unikatową kombinacje wytrzymałości, odporności na korozje oraz zdolności
STAL DO PRZETWÓRSTWA TWORZYW SZTUCZNYCH
STAL DO PRZETWÓRSTWA TWORZYW SZTUCZNYCH STAL DO PRZETWÓRSTWA TWORZYW SZTUCZNYCH BÖHLER M268 BÖHLER M268 VMR jest ulepszoną cieplnie stalą do przetwórstwa tworzyw sztucznych. Stal M268 VMR posiada doskonałą
HOTVAR. Hot work tool steel
Hot work tool steel Ogólne dane HOTVAR jest molibdenowowanadową stalą narzędziową do pracy na gorąco cechującą się: Bardzo dobrą odpornością na wysokie temperatury Bardzo dobrymi właściwościami w wysokich
Zakres tematyczny. Podział stali specjalnych, ze względu na warunki pracy:
STAL O SPECJALNYCH WŁAŚCIWOŚCIACH FIZYCZNYCH I CHEMICZNYCH Zakres tematyczny 1 Podział stali specjalnych, ze względu na warunki pracy: - odporne na korozję, - do pracy w obniżonej temperaturze, - do pracy
Ich właściwości zmieniające się w szerokim zakresie w zależności od składu chemicznego (rys) i technologii wytwarzania wyrobu.
STOPY ŻELAZA Ich właściwości zmieniające się w szerokim zakresie w zależności od składu chemicznego (rys) i technologii wytwarzania wyrobu. Ze względu na bardzo dużą ilość stopów żelaza z węglem dla ułatwienia
Nowoczesne stale bainityczne
Nowoczesne stale bainityczne Klasyfikacja, projektowanie, mikrostruktura, właściwości oraz przykłady zastosowania Wykład opracował: dr hab. inż. Zdzisław Ławrynowicz, prof. nadzw. UTP Zakład Inżynierii
ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 342
ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 342 wydany przez POLSKIE CENTRUM AKREDYTACJI 01-382 Warszawa ul. Szczotkarska 42 Wydanie nr 13, Data wydania: 22 kwietnia 2015 r. Nazwa i adres INSTYTUT
L: 250 mm L: 500 mm C Si Mn P S Cr W 2,0-2,3 0,1-0,4 0,3-0,6 0-0,03 0-0,03 11,0-13,0 0,6-0,8
Nazwa Materiał-Nr. / Werkstoff-Nr. PREMIUM 1.2436 Nazwa wg składu chemicznego, własności i / lub zastosowania PN AISI/SAE Szukanie alternatywnych gatunków stali w aplikacji ABRAMS PORADNIK STALI X210CrW12
Płyty trudnościeralne do ochrony przed zużyciem
Płyty trudnościeralne do ochrony przed zużyciem PŁYTA DURMAT CP i PŁYTA PLATINUM Aby wydłużać okres eksploatacji, zwiększać wydajność i rentowność, należy intensywnie analizować zużywanie się powierzchni
STAL NARZĘDZIOWA DO PRACY NA ZIMNO
STAL NARZĘDZIOWA DO PRACY NA ZIMNO Nowa stal BÖHLER K360 ISODUR jest kolejnym rozwinięciem 8% stali chromowych i została stworzona, aby sprostać oczekiwaniom naszych klientów, teraz bardziej niż kiedykolwiek.
Katalog materiałów do spawania laserowego
Katalog materiałów do spawania laserowego Laserowe materiały spawalnicze stanowią ważną część w strefie spawania laserowego. Dzięki miniaturyzacji spoiny i minimalnej ingerencji termicznej podczas spawania
(12) OPIS PATENTOWY (19) PL (11) 185228
RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 185228 (21) Numer zgłoszenia: 331212 ( 13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (22) Data zgłoszenia: 04.07.1997 (86) Data i numer zgłoszenia
1. Właściwy dobór taśmy
1. Właściwy dobór taśmy 1. 1. Długość taśmy Wymiary taśmy są ściśle związane z rodzajem używanej przecinarki. Informacje na ten temat można przeczytać w DTR-ce maszyny. 1. 2. Szerokość taśmy W przecinarkach
Katalog materiałów do. spawania laserowego ACP.
Katalog materiałów do spawania laserowego Laserowe materiały spawalnicze stanowią ważną część w strefie spawania laserowego. Dzięki miniaturyzacji spoiny i minimalnej ingerencji termicznej podczas spawania
7 czerwca
www.puds.pl 7 czerwca 2008 LDX 2101 i 2304 Wysoko opłacalne stale Duplex, jako alternatywa dla austenitycznych gatunków w stali nierdzewnych www.outokumpu.com Zagadnienia Omawiane gatunki stali Korozja
PANORAMA ELEKTROD SPAWALNICZYCH
PANORAMA ELEKTROD SPAWALNICZYCH Pełna gama elektrod do spawania łukowego Rozwój produktów wedle potrzeb klienta Produkcja pod zamówienie Elastyczność Pomoc techniczna FSH WELDING GROUP INNOVATIVE WELDING
TECHNOGENIA POLSKA TECHNOGENIA
TECHNOGENIA POLSKA TECHNOGENIA, firma z grupy małych i średnich przedsiębiorstw została założona w 1979 r. przez inżyniera Guy Maybon, zatrudnia 31 osób i mieści się w Saint-Jorioz. Przedsiębiorstwo Technogenia
Kierunek studiów: Mechanika i Budowa Maszyn semestr II, 2016/2017 Przedmiot: Podstawy Nauki o Materiałach II
Kierunek studiów: Mechanika i Budowa Maszyn semestr II, 201/2017 plan zajęć dla grupy M1 11 (wtorek 8.30-10.00) grupa temat osoba prowadząca sala 1 28.02.2017 Zajęcia organizacyjne dr inż. Paweł Figiel
Tematy Prac Magisterskich Katedra Inżynierii Stopów i Kompozytów Odlewanych
Tematy Prac Magisterskich Katedra Inżynierii Stopów i Kompozytów Odlewanych 2014-2015 Lp. 1 2 3 4 5 6 Nazwisko i Imię dyplomanta Temat pracy Optymalizacja komputerowa parametrów procesu wypełniania wnęki
Pełnorurkowe druty proszkowe
Pełnorurkowe druty proszkowe www.filtech-welding.eu 1 SPIS TREŚCI MATERIAŁY SPAWALNICZE FILTECH... - 3 - PAKOWANIE... - 79 - OBJAŚNIENIE NORM... - 85 - POZYCJE SPAWANIA... - 91 - TECHNIKA SPAWANIA.....
Newsletter nr 6/01/2005
Newsletter nr 6/01/2005 Dlaczego stal nierdzewna jest odporna na korozję? (część II) Stalami nazywamy techniczne stopy żelaza z węglem i z innymi pierwiastkami, zawierające do 2 % węgla (symbol chemiczny
SSAB Boron STWORZONE DLA CIEBIE I HARTOWANIA
SSAB Boron STWORZONE DLA CIEBIE I HARTOWANIA Jeśli doświadczyłeś zakłóceń w produkcji ze względu na zmienne własności stali, zalecamy stosowanie stali borowych SSAB. SSAB BORON GWARANCJA ŁATWIEJSZEJ I
Producent wyrobów płaskich ze stali nierdzewnej i kwasoodpornej
Stainless Service Poland Producent wyrobów płaskich ze stali nierdzewnej i kwasoodpornej Fasada centrum serwisowego Stainless Service Poland w Siemianowicach Śląskich. 01 Stainless Service Poland Nasza
UDDEHOLM IMPAX SUPREME
UDDEHOLM IMPAX SUPREME Ogólne dane IMPAX SUPREME jest wysokogatunkową chromowoniklowomolibdenową stopową stalą dostarczaną w stanie po zahartowaniu i odpuszczeniu oferującą następujące korzyści: Brak problemów
- skrawalne - bardzo dobrze obrabialne plastycznie na zimno - spawalne. 1/5
Podgrupy, stan dostawy Norma Główne właściwości Zakres zastosowań Stale nierdzewne Postać wyrobów *) B S P D Stale ferrytyczne Stale austenityczne - dobrze obrabialne plastycznie na zimno - spawalne -
OZNACZENIE EGZAMINU KWALIFIKACYJNEGO SPAWACZA WEDŁUG PN-EN I PN-EN ISO
OZNACZENIE EGZAMINU KWALIFIKACYJNEGO SPAWACZA WEDŁUG PN-EN 287-1 I PN-EN ISO 9606-2 Przykład : PN-EN 287-1 135 P FW 3.3 S t8.0 PB sl 1. 2. 3. 4. 5. 6. 7. 8. 9. 1. NUMER NORMY : PN-EN 287-1 - Egzamin kwalifikacyjny
PIERWIASTKI STOPOWE W STALACH. Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego
PIERWIASTKI STOPOWE W STALACH Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego Stal stopowa stop żelaza z węglem, zawierający do ok. 2% węgla i pierwiastki
Stal dupleks w efekcie składu chemicznego
Stal dupleks i jej spawalność PROF. DR HAB. INŻ. Jerzy Nowacki, ZAKŁAD SPAWALNICTWA, ZACHODNIOPOMORSKI UNIWERSYTET TECHNOLOGICZNY W SZCZECINIE, CZŁONEK RADY NAUKOWEJ CZASOPISMA STAL METALE & NOWE TECHNOLOGIE
BLACHY PRECYZYJNE ZE STALI HARTOWANEJ I MOSIĄDZU, PODKŁADOWE TAŚMY I FOLIE
BLACHY PRECYZYJNE ZE STALI HARTOWANEJ I MOSIĄDZU, PODKŁADOWE TAŚMY I FOLIE Wasz partner w zakresie precyzyjnej stali Oferujemy szeroką gamę podkładek zabezpieczających, pasków ze stali, które obejmują
UE6110 MC6025 UH6400 US735 HZ/HL/ HM/HX/ HV/HR TOOLS NEWS. Nowy system łamaczy wióra do obróbki ciężkiej
TOOLS NEWS B45P Nowy system łamaczy wióra do obróbki ciężkiej Przeznaczony specjalnie do obróbki cięzkiej stali nierdzewnych i stopowych. // HM/HX/ HV/HR Nowy system łamaczy wióra do obróbki ciężkiej //
