1 Nowy typ lasera włóknowego HXP 30

2 Skład systemu laserowego Ten typ grawerowania laserowego HXP 30 składa się z trzech części: - Jednostki źródła, obejmującej: o Jednostkę sterującą laserem, o PC z zainstalowanym oprogramowaniem, działa w systemie Windows, monitora, klawiatury i myszy o Główny wyłącznik systemu - Stojak z laserowym źródłem Quantel z szybkim i bardzo dokładnym galvo skanerem Rylase - Stół roboczy do grawerowania przedmiotów Głowica laserowa może być przesuwana do góry i na dół, do przodu i do tyłu, a także obracać się na boki.

Główny wyłącznik systemu - Stojak z laserowym źródłem Quantel z szybkim i bardzo dokładnym galvo skanerem Rylase - Stół roboczy

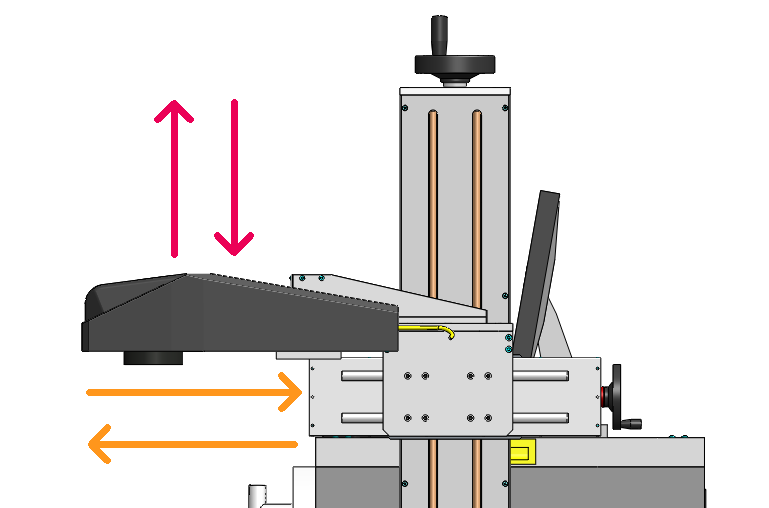

Możliwości przemieszczania głowicy laserowej Fiber laser serii FLM zawiera włóknowy generator lasera Quantel (Francja) i szybki precyzyjny galvo-skaner RAYLASE (Niemcy) specjalizuje się w produkcji i

3 Możliwości przemieszczania głowicy laserowej Fiber laser serii FLM zawiera włóknowy generator lasera Quantel (Francja) i szybki precyzyjny galvo-skaner RAYLASE (Niemcy) specjalizuje się w produkcji i podejmowaniu stabilnych trybów laserowych wysokiej jakości obsługi. System ten może być zatem stosowany w produkcji masowej, w której jest wymagana wysoka prędkość, dobry efekt znakowania i wysoka wydajność. System jest łatwy w obsłudze, posiada niskie koszty eksploatacji i konserwacji oraz długą żywotność.system posiada znak CE, produkowany zgodnie z normami CE i jest zgodny z wszystkimi przepisami dotyczącymi pracy z laserami w IV klasie bezpieczeństwa. Właściwości: Konstrukcja: System składa się z trzech części, jednostki sterującej, stanowiska z głowicą laserową i wymiennym stołem roboczym.system ma ręczne ustawianie ostrości, a jego kontrola jest przyjazna dla użytkownika Importowany izolator dla ochrony pracy włóknowego generatora laserowego zwiększa stabilność procesu i przedłuża trwałość lasera Jakość wiązki laserowej jest znacznie wyższa niż w tradycyjnych maszynach laserowych do znakowania.wiązka włókna lasera do pracy w trybie TEM00, średnica plamki lasera jest mniejsza niż 20 mikronów, przy czym górny kąt jest tylko ¼ kąt laser YAG. Z tych względów zastosowanie tego typu lasera jest szczególnie odpowiednie do precyzyjnego znakowania i nacinania. System ten ma wysoką wydajność konwersji energi elektrycznej nad światłem, co do wielkości zużycia energii elektrycznej jest mniejsza niż 500 W, która jest 1/10 zasilania systemu lasera YAG System nie wymaga konserwacji, posiada długą żywotność, poprzez regulację położenia głowicy laserowej jest bardzo elastyczny i nadaje się dla wszystkich normalnych warunków pracy. System posiada wysoką prędkości znakowania jest 2 do 3 razy szybszy niż tradycyjne znakowania laserowe Bardzo szerokie i łatwe w obsłudze oprogramowanie do znakowania umożliwia tworzenie bezpośrednio wzorów grawerowanych, ich podział na warstwy i ustawienie parametrów pracy dla

System ten może być zatem stosowany w produkcji masowej, w której jest wymagana wysoka prędkość, dobry efekt znakowania i wysoka wydajność.

4 każdej warstwy. Dodatkowo, oprogramowanie to aktywnie może pracować z plikami z programów takich jak: CorelDraw, AutoCAD, Photoshop, PLT, PCX, DXF, BMP, SHX, TIF, które jest bezpośrednio importowane. Także może korzystać z automatycznego kodowania ciągów liczbowych, numerów partii, dat, kodów kreskowych, oprogramowania itp. System laserowy zapewnia użytkownikowi wiele opcji, w tym znakowania, gdzie każda z części produkcji seryjnej ma własny numer seryjny, kod kreskowy itp. Zastosowanie: System jest odpowiedni dla wszystkich rodzajów metali, tworzyw sztucznych, materiałów powlekanych, gumy, ceramiki itp. Szeroki zakres zastosowań, np. w ozaznaczaniu przycisków telefonów komórkowych, przezroczyste przyciski z tworzyw sztucznych, różnych komponentów elektronicznych, układów scalonych, telekomunikacyjnych, narzędzi, instrumentów, akcesori, okularów, zegarków, wyrobów ze stali nierdzewnej itp. Parametry techniczne: Długość fali: 1065 nm ± 10nm Jakość wiązki M2: <2 Częstotliwość powtarzania 20kHz 100 khz Rozmiar (zakres) oznaczenia: obcjonalnie Prędkość oznaczenia: 7000mm/s Głębokość oznaczenia: 1mm Minimalna wielkość znaków: 0,15mm Powtarzalność: ± 0,002mm Max.moc: 650W Moc: 220V ± 10% / 50 Hz / 10A Żywotność modułu laserowego: > godzin Sposób chłodzenia: chłodzenie powietrzem Skład systemu: system sterowania, przemysłowy komputer, stół roboczy Środowisko pracy: czyste i wolne od pyłu środowisko Temperatura pracy: 10 o C až 35 o C Wilgotność: 5% až 75% (bez kondensacji) Waga systemu: 127 kg Wymiary systemu: 700 x 900 x 1380mm

System laserowy zapewnia użytkownikowi wiele opcji, w tym znakowania, gdzie każda z części produkcji seryjnej ma własny numer seryjny, kod kreskowy itp.

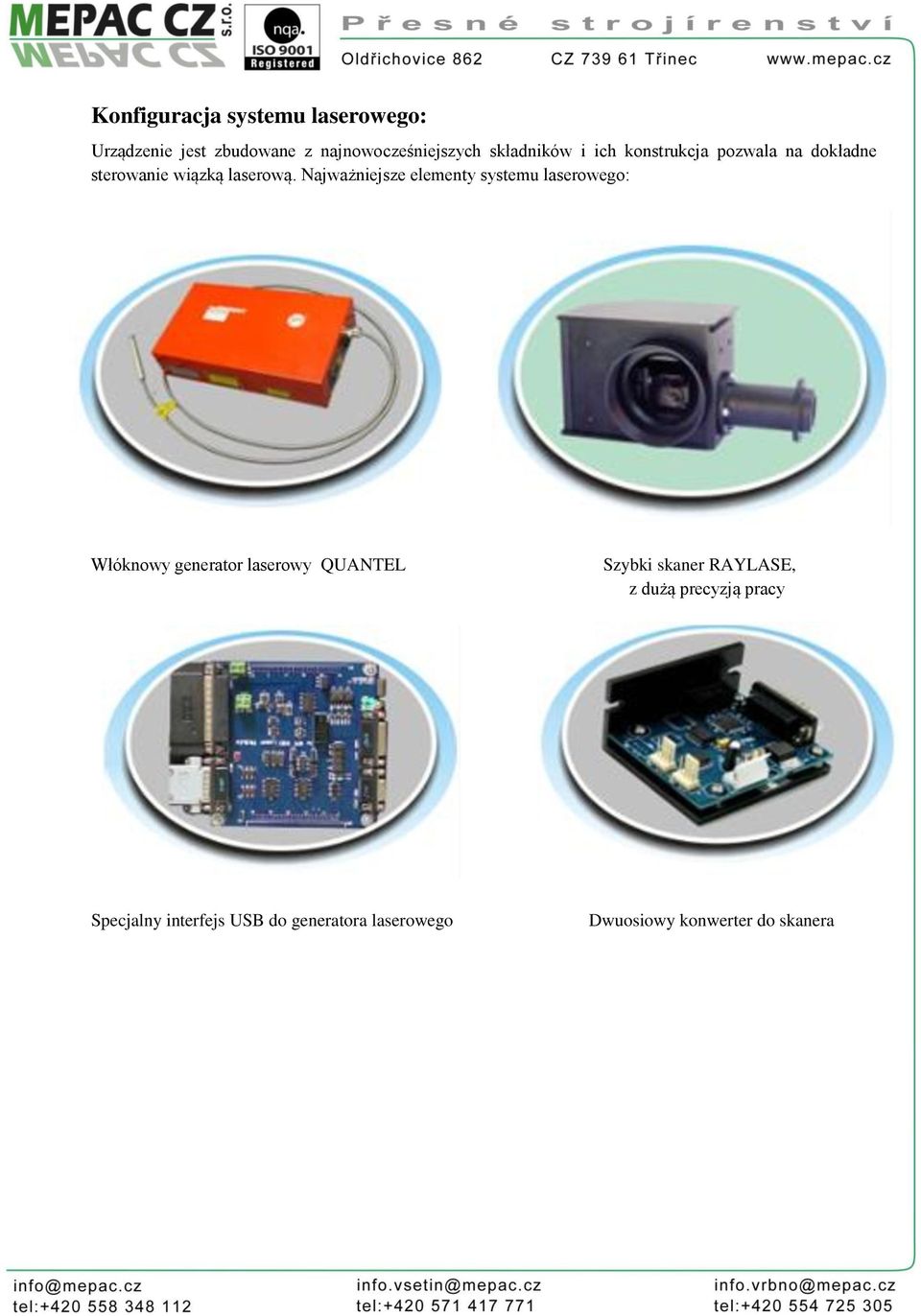

5 Konfiguracja systemu laserowego: Urządzenie jest zbudowane z najnowocześniejszych składników i ich konstrukcja pozwala na dokładne sterowanie wiązką laserową. Najważniejsze elementy systemu laserowego: Włóknowy generator laserowy QUANTEL Szybki skaner RAYLASE, z dużą precyzją pracy Specjalny interfejs USB do generatora laserowego Dwuosiowy konwerter do skanera

Najważniejsze elementy systemu laserowego: Włóknowy generator laserowy QUANTEL Szybki

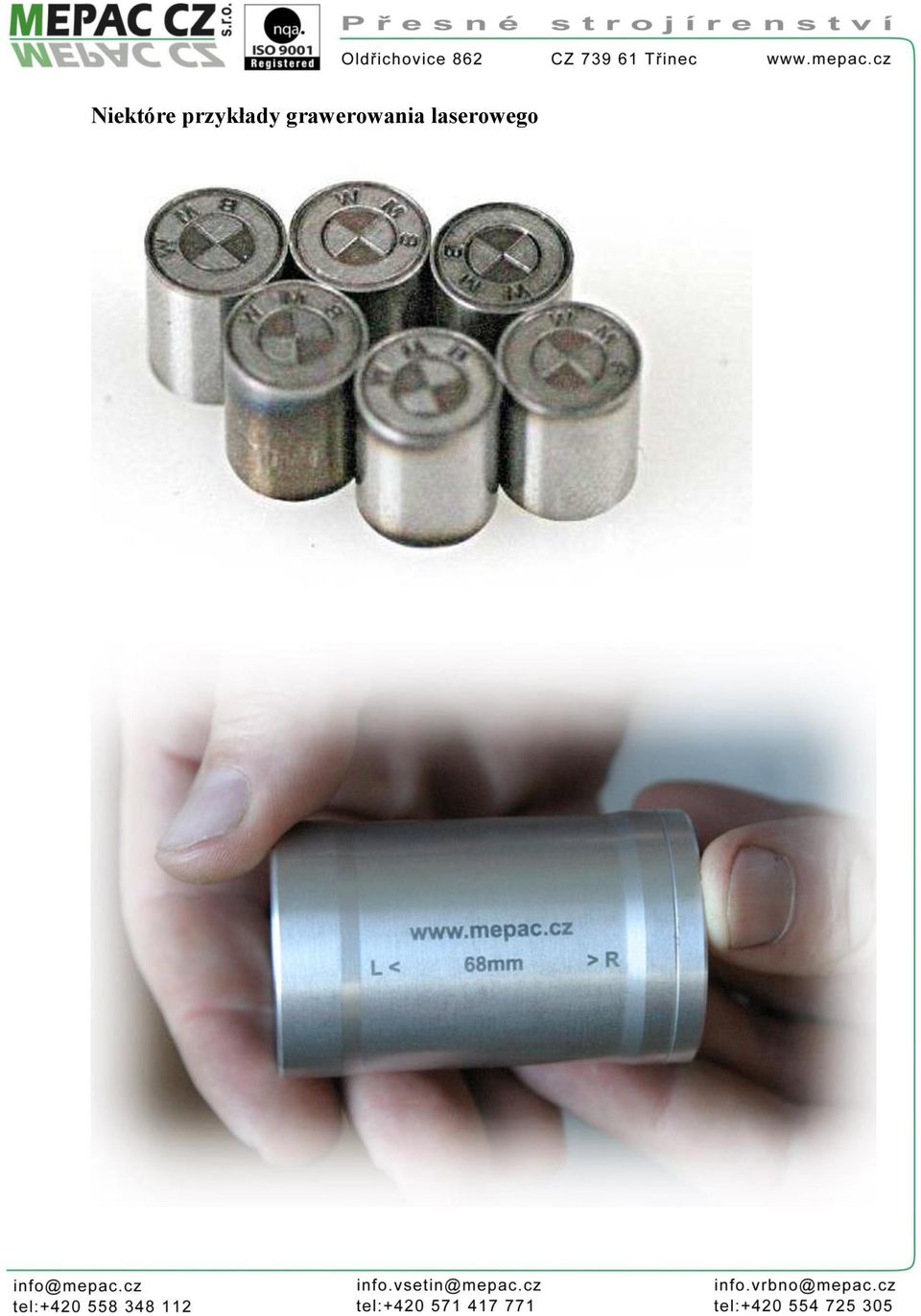

6 Niektóre przykłady grawerowania laserowego

7 Podstawowa konfiguracja systemu HXP30 : Urządzenie źródło, stanowisko z głowicą laserową i zdejmowany stół roboczy 20W włóknowy generator typu QUANTEL, chłodzony pwietrzem Szybki galvo- skaner RAYLASE pracuje z dokładnością powtarzania 0,002 mm Komputer PC z 17 "z kolorowym monitorem LCD Rozbudowane oprogramowanie do znakowania / grawerowania, pracuje w systemie Windows Soczewka F-Theta obiektywu z polem roboczym 110 x 110 mm (standard) System pozycjonowania z czerwoną wiązką Roboczy stół umożliwiający pracę w dwóch osiach z regulacją wysokości Instrukcja obsługi w języku czeskim Deklaracja zgodności CE Sprawozdanie z przeglądu sprzętu elektrycznego

znakowania / grawerowania, pracuje w systemie Windows Soczewka F-Theta obiektywu z polem roboczym 110 x 110 mm (standard) System pozycjonowania z czerwoną wiązką

8 MEPAC ZAWSZE COŚ NOWEGO V1 ( ) Dla naszych klientów mamy szeroką gamę produktów takich jak maszyny precyzyjne, narzędzi do aparatury, systemów do napawania laserowego. Wszystkie nasze produkty można nabyć w naszym sklepie internetowym wwww.mepac-eshop.cz. Nasi przedstawiciele handlowi oferują porady ekspertów w dziedzinie mechaniki precyzyjnej, ale również przedstawią pełną gamę produktów w sklepach mobilnych. W obszarze sprzedaży narzędzi reprezentujemy na rynku czeskim, słowackim i polskim 17 firm zagranicznych. Wszystkie nasze produkty można kupić na MEPAC CZ, s.r.o. tel. /mob. /fax CENTRALA TŘINEC Oldřichovice Třinec FILIA VSETÍN Průmyslový areál Jasenice objekt Vsetín FILIA VRBNO Jesenická Vrbno p. Pradědem FILIA POLSKO Czechowice - Dziedzice MEPAC SK, s.r.o. Veľký Diel 3323 Hala č.3, Žilina tel.: mob.: (sklep) mob.: (sklep) mob.: (warsztat) tel.: mob.: (produkcja) mob.: (produkcja) mob.: (sklep) mob.: (sklep) tel.: mob.: (sklep) mob.: (sklep) mob.: (warsztat) fax: tel.: kom.: tel.: kom.: kom.: info@mepac.cz info.vsetin@mepac.cz info.vrbno@mepac.cz bak@mepac.cz brodnan@mepac.cz Jesteśmy przekonani, że Twoja firma znajdzie w naszej szerokiej gamie produktów wiele użytecznych urządzeń lub narzędzi do swojej pracy. ZESPÓŁ FIRM MEPAC CZ, s.r.o. i MEPAC SK, s.r.o.

Nasi przedstawiciele handlowi oferują porady ekspertów w dziedzinie mechaniki precyzyjnej, ale również przedstawią pełną gamę produktów w sklepach mobilnych.
