Druty do spawania laserowego SERII LAS

Transkrypt

1 Druty do spawania laserowego SERII LAS

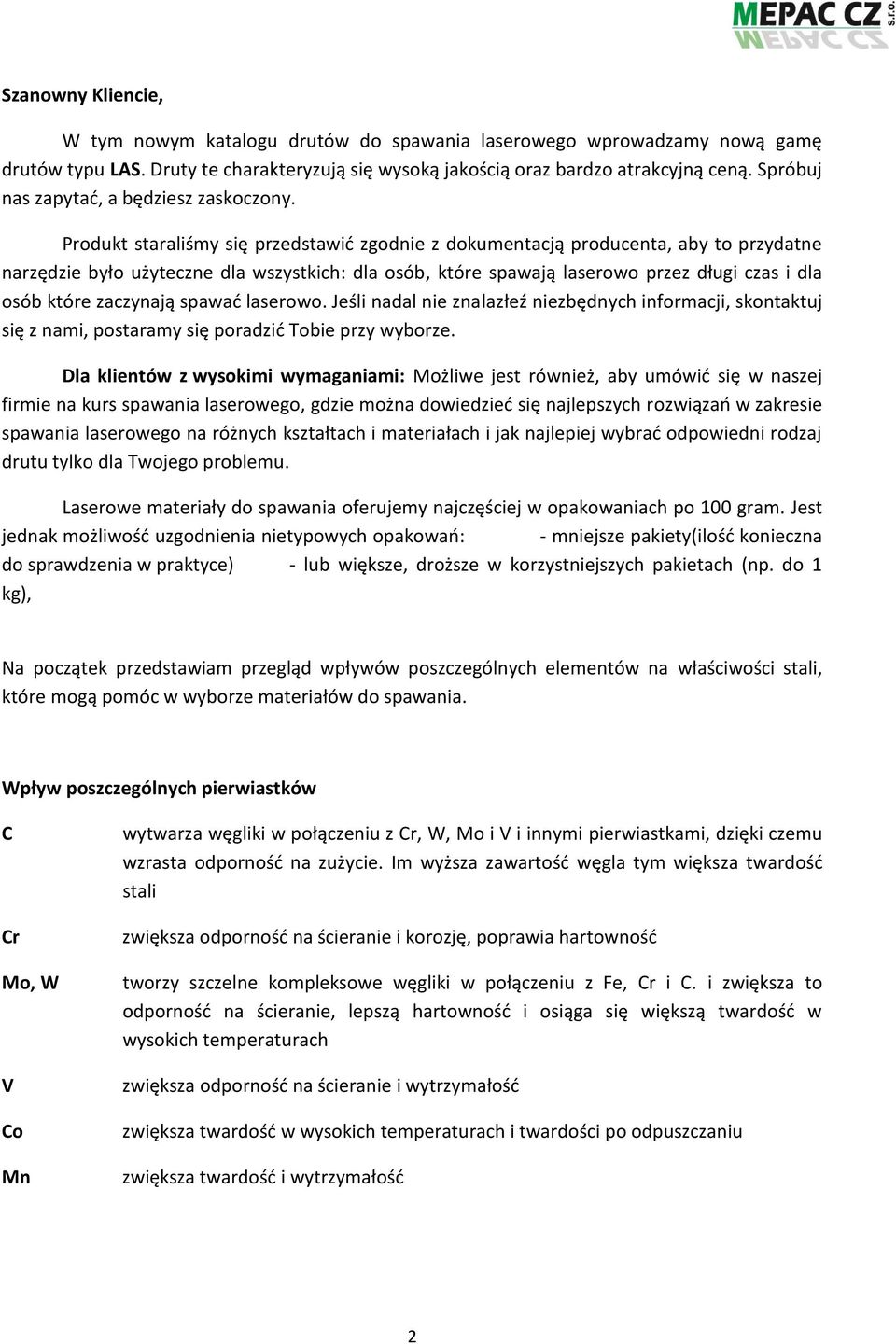

2 Szanowny Kliencie, W tym nowym katalogu drutów do spawania laserowego wprowadzamy nową gamę drutów typu LAS. Druty te charakteryzują się wysoką jakością oraz bardzo atrakcyjną ceną. Spróbuj nas zapytać, a będziesz zaskoczony. Produkt staraliśmy się przedstawić zgodnie z dokumentacją producenta, aby to przydatne narzędzie było użyteczne dla wszystkich: dla osób, które spawają laserowo przez długi czas i dla osób które zaczynają spawać laserowo. Jeśli nadal nie znalazłeź niezbędnych informacji, skontaktuj się z nami, postaramy się poradzić Tobie przy wyborze. Dla klientów z wysokimi wymaganiami: Możliwe jest również, aby umówić się w naszej firmie na kurs spawania laserowego, gdzie można dowiedzieć się najlepszych rozwiązań w zakresie spawania laserowego na różnych kształtach i materiałach i jak najlepiej wybrać odpowiedni rodzaj drutu tylko dla Twojego problemu. Laserowe materiały do spawania oferujemy najczęściej w opakowaniach po 100 gram. Jest jednak możliwość uzgodnienia nietypowych opakowań: - mniejsze pakiety(ilość konieczna do sprawdzenia w praktyce) - lub większe, droższe w korzystniejszych pakietach (np. do 1 kg), Na początek przedstawiam przegląd wpływów poszczególnych elementów na właściwości stali, które mogą pomóc w wyborze materiałów do spawania. Wpływ poszczególnych pierwiastków C Cr Mo, W V Co Mn wytwarza węgliki w połączeniu z Cr, W, Mo i V i innymi pierwiastkami, dzięki czemu wzrasta odporność na zużycie. Im wyższa zawartość węgla tym większa twardość stali zwiększa odporność na ścieranie i korozję, poprawia hartowność tworzy szczelne kompleksowe węgliki w połączeniu z Fe, Cr i C. i zwiększa to odporność na ścieranie, lepszą hartowność i osiąga się większą twardość w wysokich temperaturach zwiększa odporność na ścieranie i wytrzymałość zwiększa twardość w wysokich temperaturach i twardości po odpuszczaniu zwiększa twardość i wytrzymałość 2

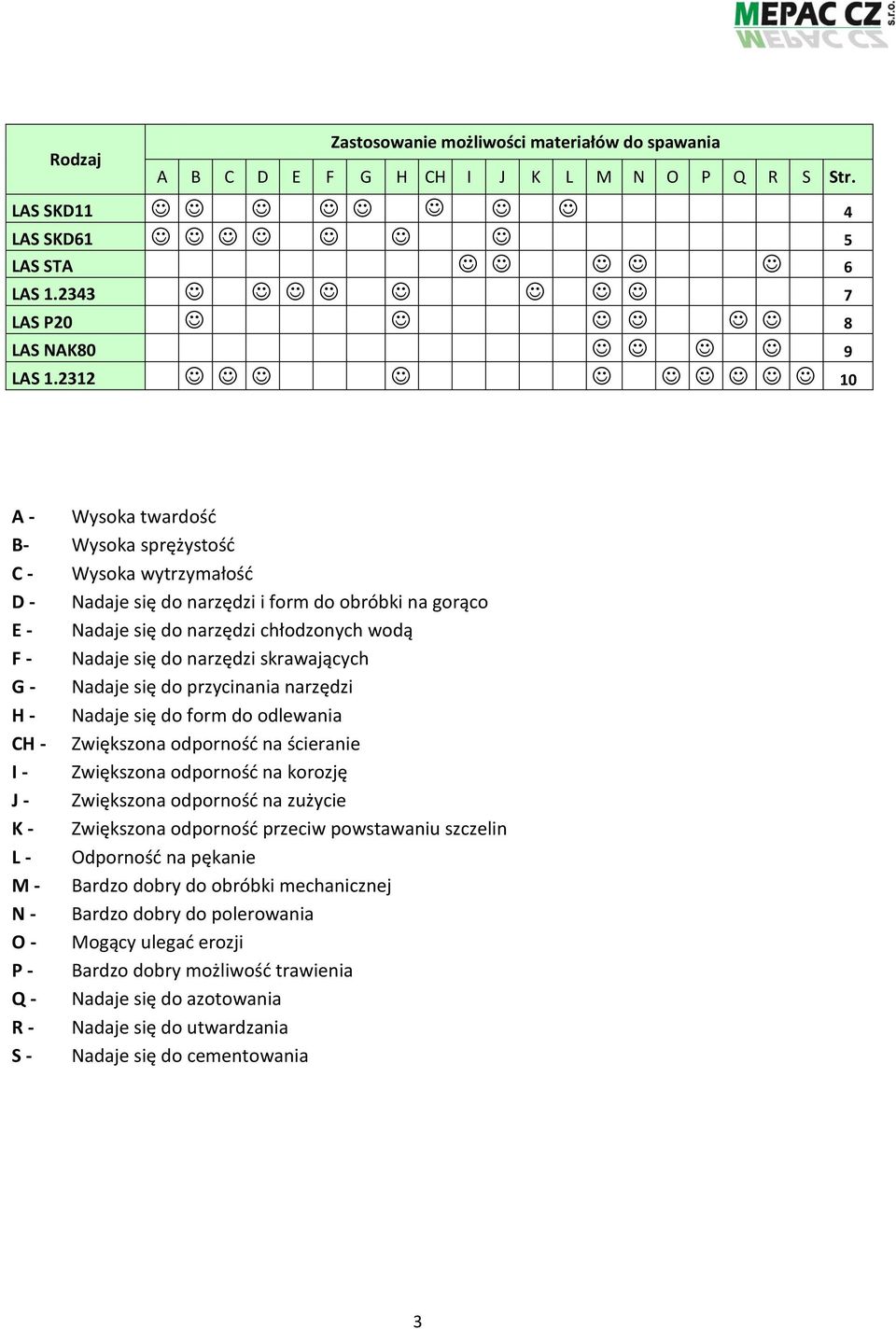

3 Rodzaj Zastosowanie możliwości materiałów do spawania A B C D E F G H CH I J K L M N O P Q R S Str. LAS SKD11 4 LAS SKD61 5 LAS STA 6 LAS LAS P LAS NAK80 LAS A - Wysoka twardość B- Wysoka sprężystość C - Wysoka wytrzymałość D - Nadaje się do narzędzi i form do obróbki na gorąco E - Nadaje się do narzędzi chłodzonych wodą F - Nadaje się do narzędzi skrawających G - Nadaje się do przycinania narzędzi H - Nadaje się do form do odlewania CH - Zwiększona odporność na ścieranie I - Zwiększona odporność na korozję J - Zwiększona odporność na zużycie K - Zwiększona odporność przeciw powstawaniu szczelin L - Odporność na pękanie M - Bardzo dobry do obróbki mechanicznej N - Bardzo dobry do polerowania O - Mogący ulegać erozji P - Bardzo dobry możliwość trawienia Q - Nadaje się do azotowania R - Nadaje się do utwardzania S - Nadaje się do cementowania 3

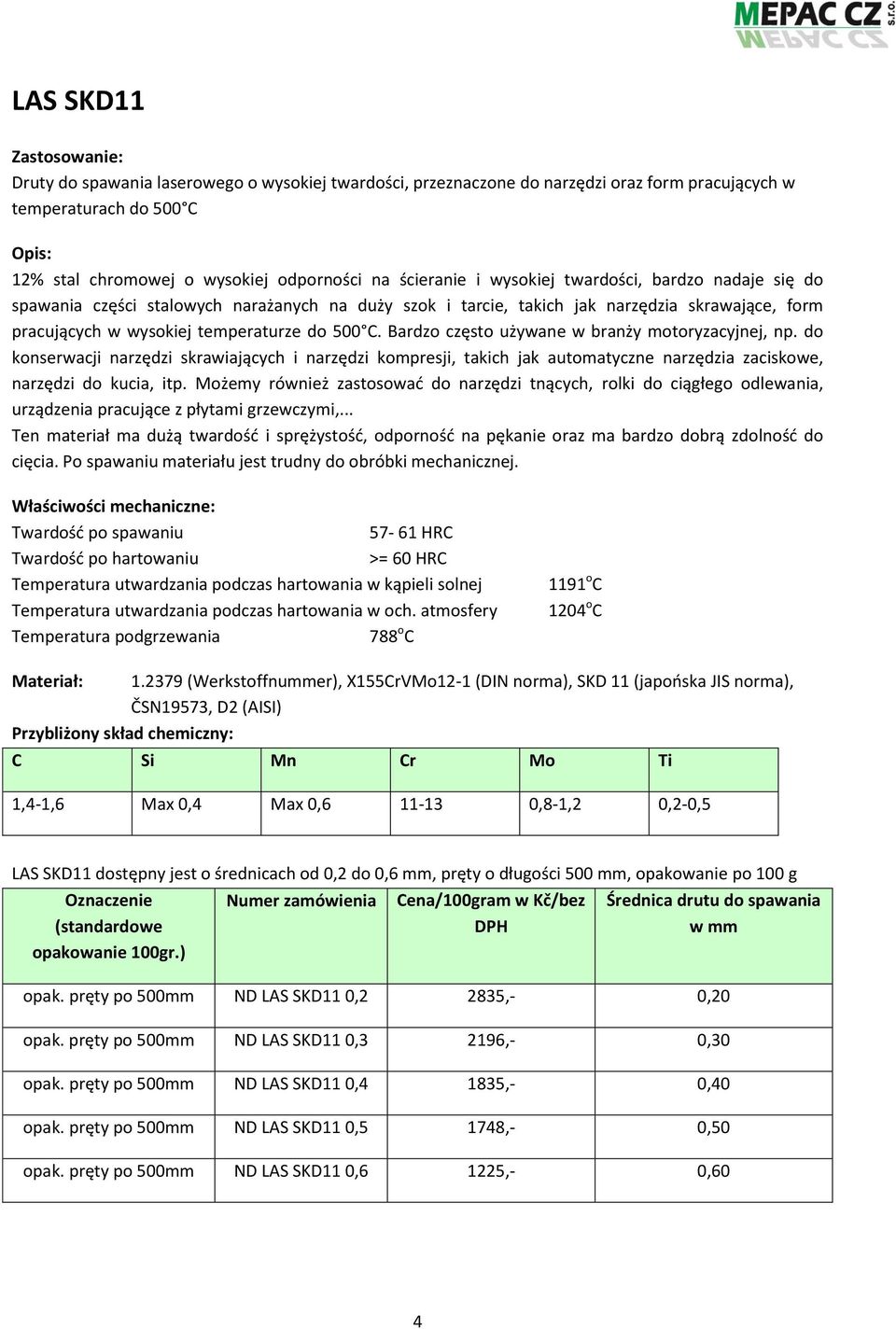

4 LAS SKD11 Druty do spawania laserowego o wysokiej twardości, przeznaczone do narzędzi oraz form pracujących w temperaturach do 500 C 12% stal chromowej o wysokiej odporności na ścieranie i wysokiej twardości, bardzo nadaje się do spawania części stalowych narażanych na duży szok i tarcie, takich jak narzędzia skrawające, form pracujących w wysokiej temperaturze do 500 C. Bardzo często używane w branży motoryzacyjnej, np. do konserwacji narzędzi skrawiających i narzędzi kompresji, takich jak automatyczne narzędzia zaciskowe, narzędzi do kucia, itp. Możemy również zastosować do narzędzi tnących, rolki do ciągłego odlewania, urządzenia pracujące z płytami grzewczymi,... Ten materiał ma dużą twardość i sprężystość, odporność na pękanie oraz ma bardzo dobrą zdolność do cięcia. Po spawaniu materiału jest trudny do obróbki mechanicznej HRC >= 60 HRC Temperatura utwardzania podczas hartowania w kąpieli solnej Temperatura utwardzania podczas hartowania w och. atmosfery Temperatura podgrzewania 788 o C 1191 o C 1204 o C Materiał: (Werkstoffnummer), X155CrVMo12-1 (DIN norma), SKD 11 (japońska JIS norma), ČSN19573, D2 (AISI) C Si Mn Cr Mo Ti 1,4-1,6 Max 0,4 Max 0, ,8-1,2 0,2-0,5 LAS SKD11 dostępny jest o średnicach od 0,2 do 0,6 mm, pręty o długości 500 mm, opakowanie po 100 g Oznaczenie (standardowe opakowanie 100gr.) opak. pręty po 500mm ND LAS SKD11 0,2 2835,- 0,20 opak. pręty po 500mm ND LAS SKD11 0,3 2196,- 0,30 opak. pręty po 500mm ND LAS SKD11 0,4 1835,- 0,40 opak. pręty po 500mm ND LAS SKD11 0,5 1748,- 0,50 opak. pręty po 500mm ND LAS SKD11 0,6 1225,- 0,60 4

5 LAS SKD61 Druty do spawania laserowego o dużej twardości, przeznaczone dla narzędzi i form pracujących na gorąco, np.: formy do odlewania aluminium. Ten typ jest używany do spawania narzędzi pracujących na gorąco narzędzi, matryc, form wtryskowych, form odlewniczych i narzędzi, które tną na gorąco, może być również używany do spawania uszkodzonych obszarów na powierzchniach stali węglowych i niskostopowych. Ten materiał ma dużą wytrzymałość i twardość w podwyższonych temperaturach, w podwyższonej temperaturze ma wysoką odporność na zużycie (ścieranie), ma bardzo dobrą sprężystość i jest odporny na pękanie w wysokich temperaturach. Ograniczone chłodzenie wodą jest możliwe. Materiał: (DIN norma), SKD 61 (japońska JIS norma), X40CrMoV5-1 (EN norma ISO 4957), H13 (AISI) C Si Mn Cr Mo V 0,32-0,45 0,80-1,20 0,20-0,50 4,8-5,5 1,0-1,75 0,8-1, HRC >= 60 HRC Temperatura utwardzania podczas hartowania w kąpieli solnej 1191 o C Temperatura utwardzania podczas hartowania w ochr. atmosfery 1204 C Temperatura podgrzewania 788 o C LAS SKD 61 dostępny jest o średnicach od 0,2 do 0,6mm, pręty o długości 500mm, opakowanie po 100 gram Oznaczenie (standardowe opakowanie 100gr.) opak. pręty po 500mm ND LAS SKD61 0,2 2520,- 0,20 opak. pręty po 500mm ND LAS SKD61 0,3 2125,- 0,30 opak. pręty po 500mm ND LAS SKD61 0,4 1631,- 0,40 opak. pręty po 500mm ND LAS SKD61 0,5 1287,- 0,50 opak. pręty po 500mm ND LAS SKD61 0,6 1089,- 0,60 5

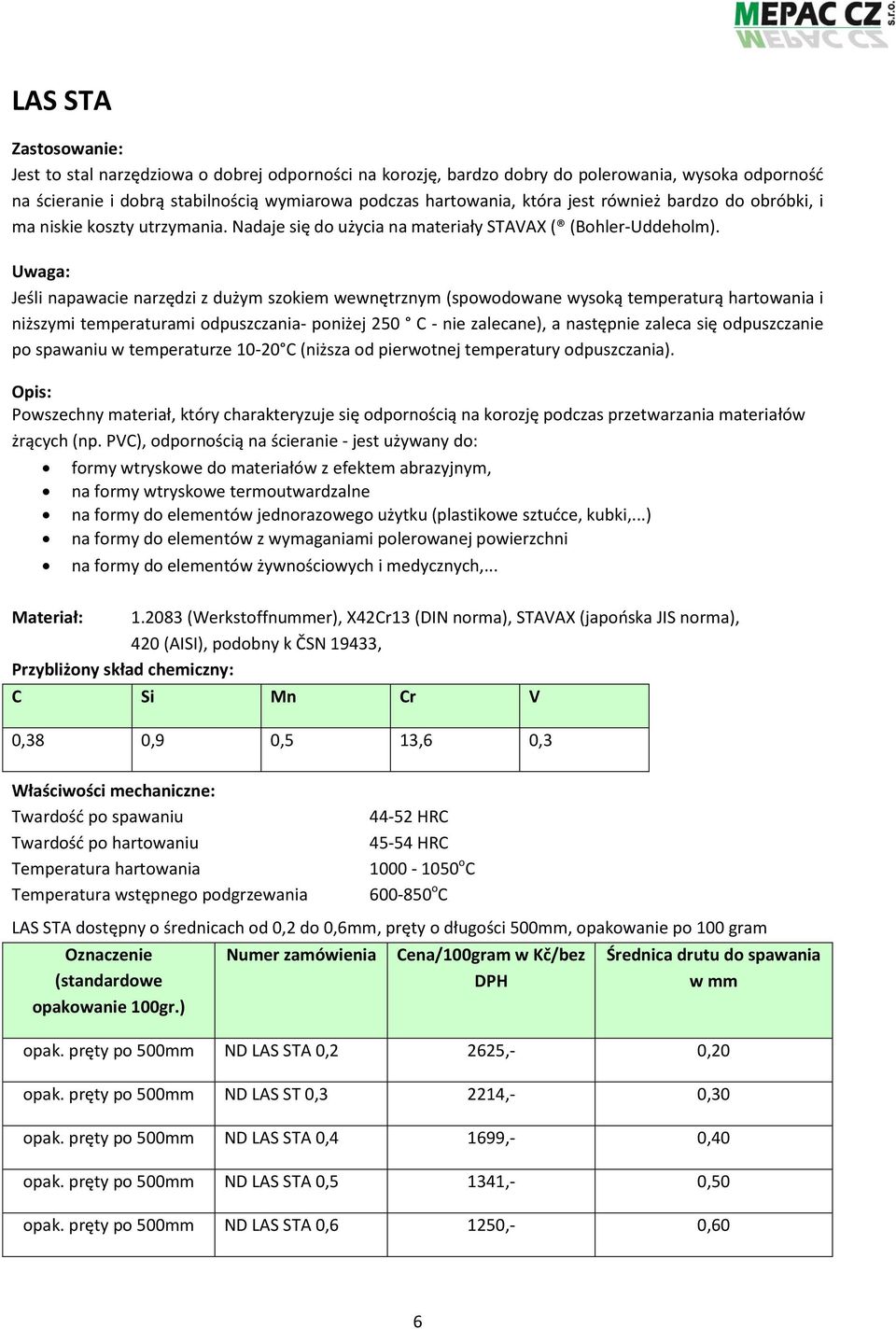

6 LAS STA Jest to stal narzędziowa o dobrej odporności na korozję, bardzo dobry do polerowania, wysoka odporność na ścieranie i dobrą stabilnością wymiarowa podczas hartowania, która jest również bardzo do obróbki, i ma niskie koszty utrzymania. Nadaje się do użycia na materiały STAVAX ( (Bohler-Uddeholm). Uwaga: Jeśli napawacie narzędzi z dużym szokiem wewnętrznym (spowodowane wysoką temperaturą hartowania i niższymi temperaturami odpuszczania- poniżej 250 C - nie zalecane), a następnie zaleca się odpuszczanie po spawaniu w temperaturze C (niższa od pierwotnej temperatury odpuszczania). Powszechny materiał, który charakteryzuje się odpornością na korozję podczas przetwarzania materiałów żrących (np. PVC), odpornością na ścieranie - jest używany do: formy wtryskowe do materiałów z efektem abrazyjnym, na formy wtryskowe termoutwardzalne na formy do elementów jednorazowego użytku (plastikowe sztućce, kubki,...) na formy do elementów z wymaganiami polerowanej powierzchni na formy do elementów żywnościowych i medycznych,... Materiał: (Werkstoffnummer), X42Cr13 (DIN norma), STAVAX (japońska JIS norma), 420 (AISI), podobny k ČSN 19433, C Si Mn Cr V 0,38 0,9 0,5 13,6 0,3 Temperatura hartowania Temperatura wstępnego podgrzewania HRC HRC o C o C LAS STA dostępny o średnicach od 0,2 do 0,6mm, pręty o długości 500mm, opakowanie po 100 gram Oznaczenie (standardowe opakowanie 100gr.) opak. pręty po 500mm ND LAS STA 0,2 2625,- 0,20 opak. pręty po 500mm ND LAS ST 0,3 2214,- 0,30 opak. pręty po 500mm ND LAS STA 0,4 1699,- 0,40 opak. pręty po 500mm ND LAS STA 0,5 1341,- 0,50 opak. pręty po 500mm ND LAS STA 0,6 1250,- 0,60 6

7 LAS (1.2343ESU) Jest to stal narzędziowa, przeznaczona do tworzenia form z polerowaną powierzchnią, do form i narzędzi pracujących na gorąco, bardzo wysilanych zagłębień, narzędzi skrawających pracujących na gorąco, przycinanie matryc i wykrawania kołki, stemple i matryce o wysokiej wytrzymałości na 1800 N / mm2 chłodzone wodą formy, do forem do odlewania aluminium,... Po obróbce cieplnej wytrzymałości może osiągnąć nawet 1800N/mm2. Opcja 1,2343 ESU (dwukrotnie przetapiana 1,2343) jest rodzaj stali często używany na formy do reflektorów. Jest to stal chromowo-molibdenowa-wanadowa, hartowanie w oleju i powietrzu o bardzo dobrej hartowności, sprężystością, odporność na pękanie podczas normalnych i wyższych temperatur pracy. Nadaje się do stali narzędziowej chłodzonej wodą, która jest dobra plastycznie, doskonała do polerowania i może być łatwa do obróbki mechanicznej. Wytrzymałość 750 MPa. Materiał: (Werkstoffnummer), X38CrMoV5-1 (DIN norma), ČSN 19552, H11 (AISI) C Si Mn Cr V Mo 0,36-0,42 0,90-1,20 0,3-0,5 4,8-5,5 0,25-0,50 1,1-1,4 Temperatura hartowania Temperatura wstępnego podgrzewania HRC HRC o C o C LAS dostępny o średnicach od 0,2 do 0,6mm, pręty o długości 500mm, opakowanie po 100 gram Oznaczenie (standardowe opakowanie 100gr.) bal.tyčky á 500mm ND LAS ,2 2415,- 0,20 bal.tyčky á 500mm ND LAS ,3 2037,- 0,30 bal.tyčky á 500mm ND LAS ,4 1563,- 0,40 bal.tyčky á 500mm ND LAS ,5 1233,- 0,50 bal.tyčky á 500mm ND LAS ,6 1150,- 0,60 7

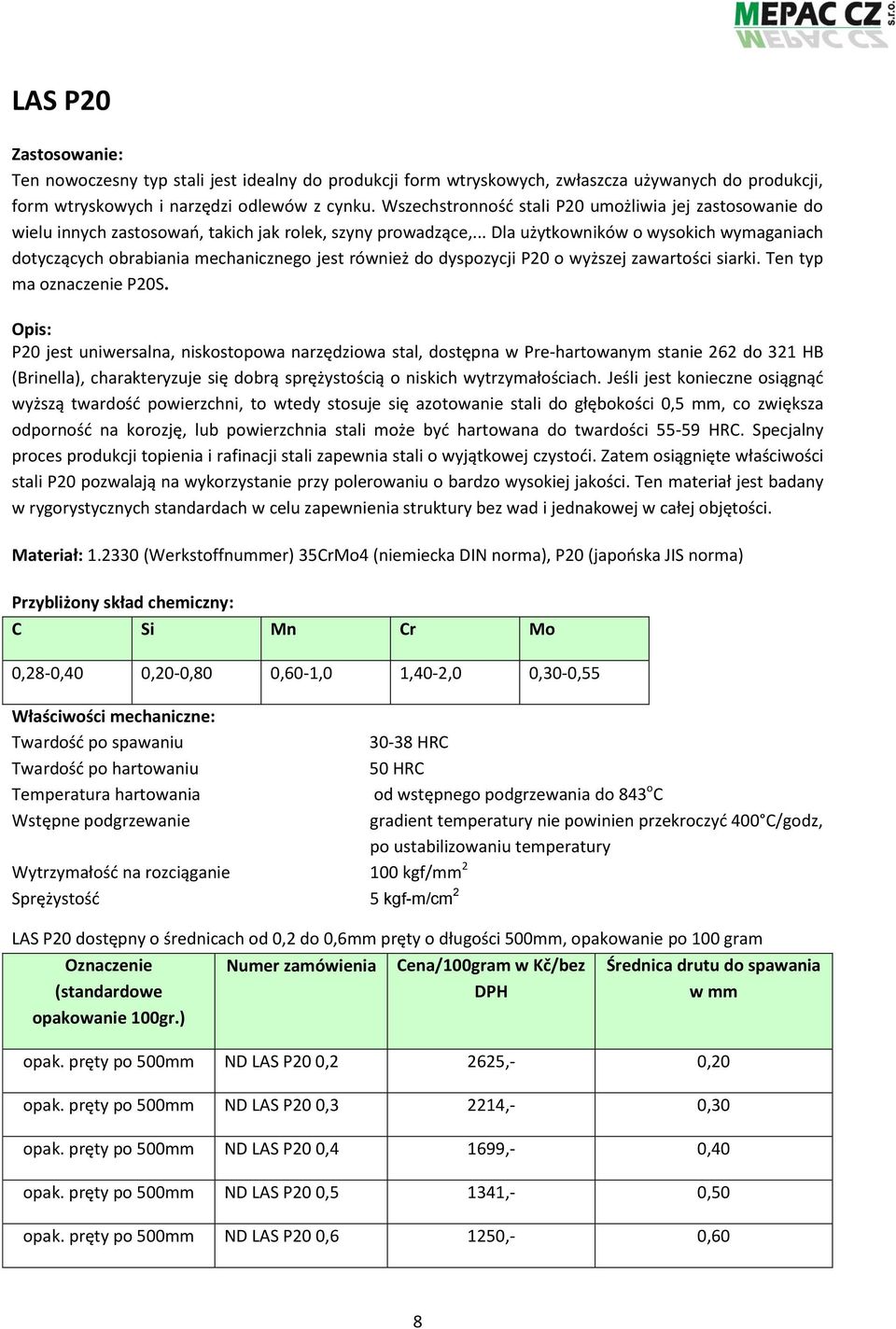

8 LAS P20 Ten nowoczesny typ stali jest idealny do produkcji form wtryskowych, zwłaszcza używanych do produkcji, form wtryskowych i narzędzi odlewów z cynku. Wszechstronność stali P20 umożliwia jej zastosowanie do wielu innych zastosowań, takich jak rolek, szyny prowadzące,... Dla użytkowników o wysokich wymaganiach dotyczących obrabiania mechanicznego jest również do dyspozycji P20 o wyższej zawartości siarki. Ten typ ma oznaczenie P20S. P20 jest uniwersalna, niskostopowa narzędziowa stal, dostępna w Pre-hartowanym stanie 262 do 321 HB (Brinella), charakteryzuje się dobrą sprężystością o niskich wytrzymałościach. Jeśli jest konieczne osiągnąć wyższą twardość powierzchni, to wtedy stosuje się azotowanie stali do głębokości 0,5 mm, co zwiększa odporność na korozję, lub powierzchnia stali może być hartowana do twardości HRC. Specjalny proces produkcji topienia i rafinacji stali zapewnia stali o wyjątkowej czystoći. Zatem osiągnięte właściwości stali P20 pozwalają na wykorzystanie przy polerowaniu o bardzo wysokiej jakości. Ten materiał jest badany w rygorystycznych standardach w celu zapewnienia struktury bez wad i jednakowej w całej objętości. Materiał: (Werkstoffnummer) 35CrMo4 (niemiecka DIN norma), P20 (japońska JIS norma) C Si Mn Cr Mo 0,28-0,40 0,20-0,80 0,60-1,0 1,40-2,0 0,30-0,55 Temperatura hartowania Wstępne podgrzewanie Wytrzymałość na rozciąganie 100 kgf/mm 2 Sprężystość 5 kgf-m/cm HRC 50 HRC od wstępnego podgrzewania do 843 o C gradient temperatury nie powinien przekroczyć 400 C/godz, po ustabilizowaniu temperatury LAS P20 dostępny o średnicach od 0,2 do 0,6mm pręty o długości 500mm, opakowanie po 100 gram Oznaczenie (standardowe opakowanie 100gr.) opak. pręty po 500mm ND LAS P20 0,2 2625,- 0,20 opak. pręty po 500mm ND LAS P20 0,3 2214,- 0,30 opak. pręty po 500mm ND LAS P20 0,4 1699,- 0,40 opak. pręty po 500mm ND LAS P20 0,5 1341,- 0,50 opak. pręty po 500mm ND LAS P20 0,6 1250,- 0,60 8

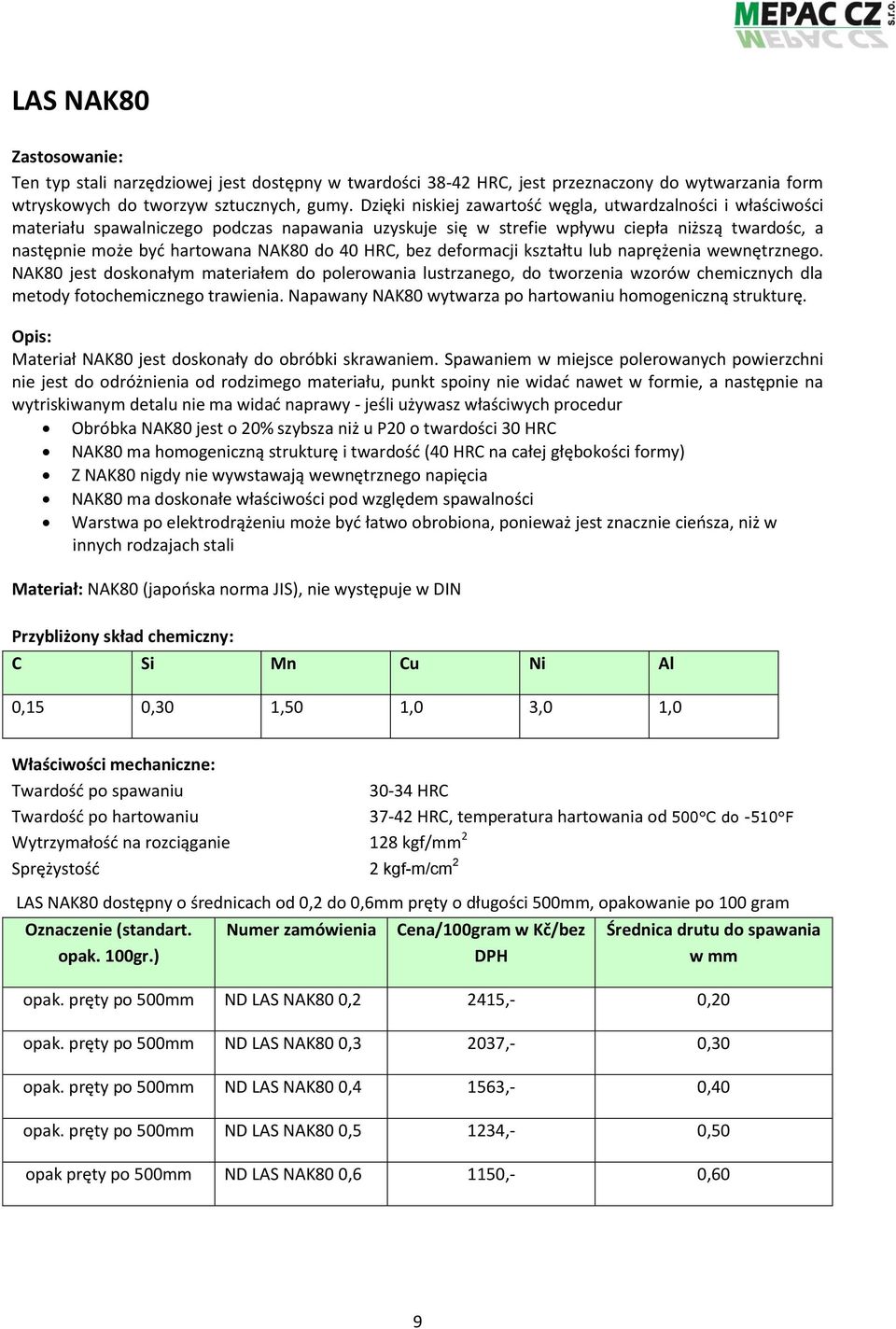

9 LAS NAK80 Ten typ stali narzędziowej jest dostępny w twardości HRC, jest przeznaczony do wytwarzania form wtryskowych do tworzyw sztucznych, gumy. Dzięki niskiej zawartość węgla, utwardzalności i właściwości materiału spawalniczego podczas napawania uzyskuje się w strefie wpływu ciepła niższą twardośc, a następnie może być hartowana NAK80 do 40 HRC, bez deformacji kształtu lub naprężenia wewnętrznego. NAK80 jest doskonałym materiałem do polerowania lustrzanego, do tworzenia wzorów chemicznych dla metody fotochemicznego trawienia. Napawany NAK80 wytwarza po hartowaniu homogeniczną strukturę. Materiał NAK80 jest doskonały do obróbki skrawaniem. Spawaniem w miejsce polerowanych powierzchni nie jest do odróżnienia od rodzimego materiału, punkt spoiny nie widać nawet w formie, a następnie na wytriskiwanym detalu nie ma widać naprawy - jeśli używasz właściwych procedur Obróbka NAK80 jest o 20% szybsza niż u P20 o twardości 30 HRC NAK80 ma homogeniczną strukturę i twardość (40 HRC na całej głębokości formy) Z NAK80 nigdy nie wywstawają wewnętrznego napięcia NAK80 ma doskonałe właściwości pod względem spawalności Warstwa po elektrodrążeniu może być łatwo obrobiona, ponieważ jest znacznie cieńsza, niż w innych rodzajach stali Materiał: NAK80 (japońska norma JIS), nie występuje w DIN C Si Mn Cu Ni Al 0,15 0,30 1,50 1,0 3,0 1, HRC HRC, temperatura hartowania od 500 C do -510 F Wytrzymałość na rozciąganie 128 kgf/mm 2 Sprężystość 2 kgf-m/cm 2 LAS NAK80 dostępny o średnicach od 0,2 do 0,6mm pręty o długości 500mm, opakowanie po 100 gram Oznaczenie (standart. opak. 100gr.) opak. pręty po 500mm ND LAS NAK80 0,2 2415,- 0,20 opak. pręty po 500mm ND LAS NAK80 0,3 2037,- 0,30 opak. pręty po 500mm ND LAS NAK80 0,4 1563,- 0,40 opak. pręty po 500mm ND LAS NAK80 0,5 1234,- 0,50 opak pręty po 500mm ND LAS NAK80 0,6 1150,- 0,60 9

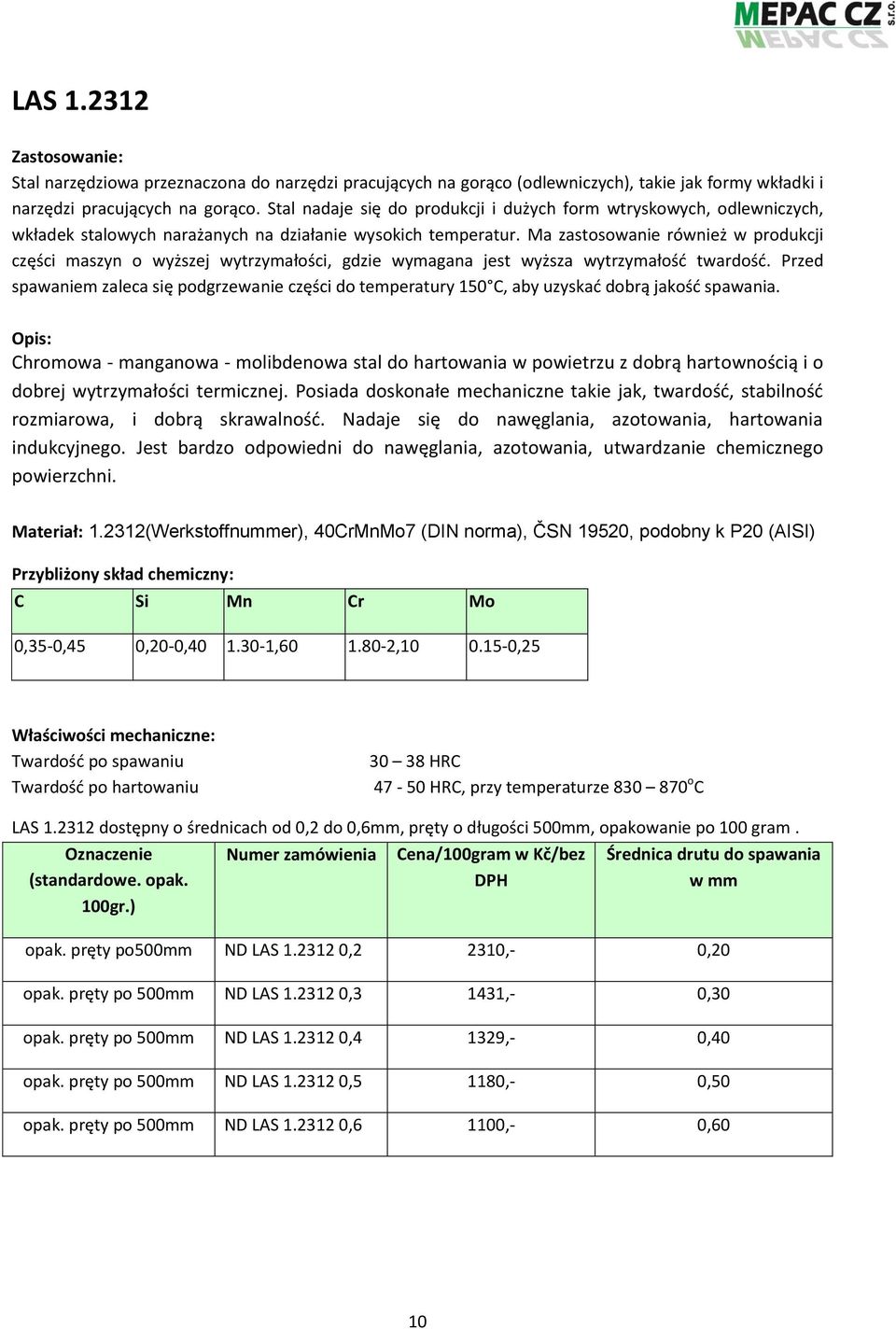

10 LAS Stal narzędziowa przeznaczona do narzędzi pracujących na gorąco (odlewniczych), takie jak formy wkładki i narzędzi pracujących na gorąco. Stal nadaje się do produkcji i dużych form wtryskowych, odlewniczych, wkładek stalowych narażanych na działanie wysokich temperatur. Ma zastosowanie również w produkcji części maszyn o wyższej wytrzymałości, gdzie wymagana jest wyższa wytrzymałość twardość. Przed spawaniem zaleca się podgrzewanie części do temperatury 150 C, aby uzyskać dobrą jakość spawania. Chromowa - manganowa - molibdenowa stal do hartowania w powietrzu z dobrą hartownością i o dobrej wytrzymałości termicznej. Posiada doskonałe mechaniczne takie jak, twardość, stabilność rozmiarowa, i dobrą skrawalność. Nadaje się do nawęglania, azotowania, hartowania indukcyjnego. Jest bardzo odpowiedni do nawęglania, azotowania, utwardzanie chemicznego powierzchni. Materiał: (Werkstoffnummer), 40CrMnMo7 (DIN norma), ČSN 19520, podobny k P20 (AISI) C Si Mn Cr Mo 0,35-0,45 0,20-0, , , , HRC HRC, przy temperaturze o C LAS dostępny o średnicach od 0,2 do 0,6mm, pręty o długości 500mm, opakowanie po 100 gram. Oznaczenie (standardowe. opak. 100gr.) opak. pręty po500mm ND LAS ,2 2310,- 0,20 opak. pręty po 500mm ND LAS ,3 1431,- 0,30 opak. pręty po 500mm ND LAS ,4 1329,- 0,40 opak. pręty po 500mm ND LAS ,5 1180,- 0,50 opak. pręty po 500mm ND LAS ,6 1100,- 0,60 10

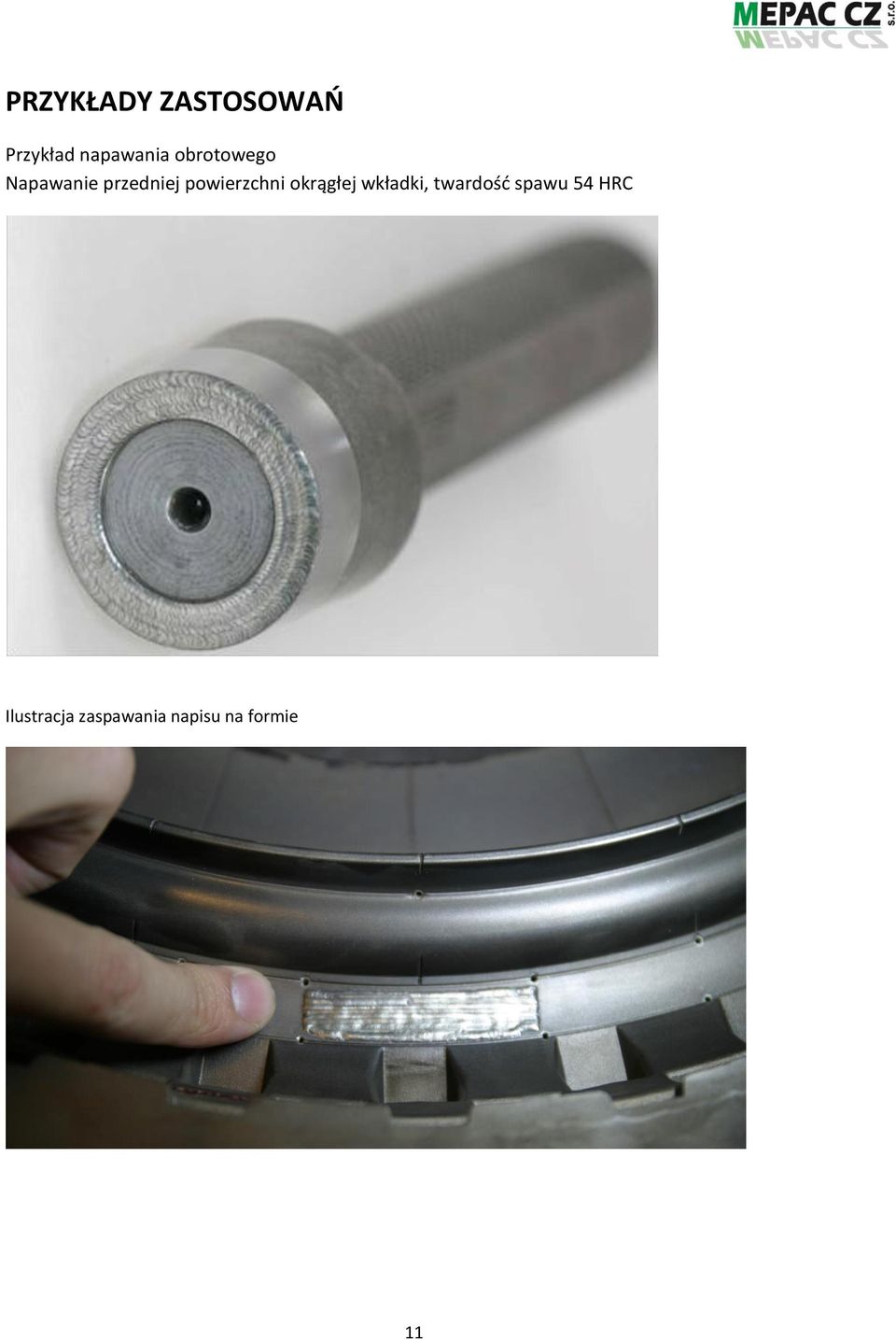

11 PRZYKŁADY ZASTOSOWAŃ Przykład napawania obrotowego Napawanie przedniej powierzchni okrągłej wkładki, twardość spawu 54 HRC Ilustracja zaspawania napisu na formie 11

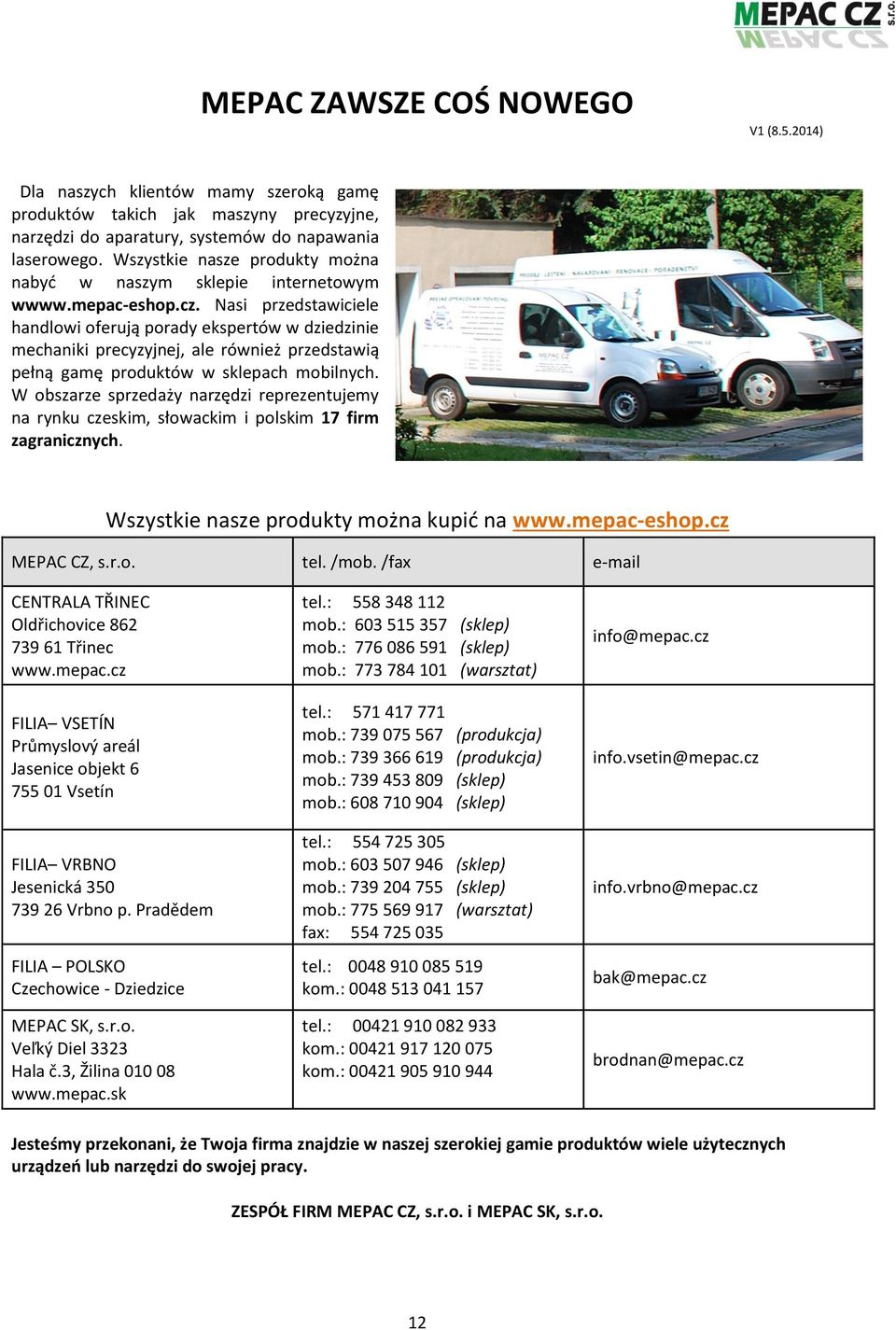

12 MEPAC ZAWSZE COŚ NOWEGO V1 ( ) Dla naszych klientów mamy szeroką gamę produktów takich jak maszyny precyzyjne, narzędzi do aparatury, systemów do napawania laserowego. Wszystkie nasze produkty można nabyć w naszym sklepie internetowym wwww.mepac-eshop.cz. Nasi przedstawiciele handlowi oferują porady ekspertów w dziedzinie mechaniki precyzyjnej, ale również przedstawią pełną gamę produktów w sklepach mobilnych. W obszarze sprzedaży narzędzi reprezentujemy na rynku czeskim, słowackim i polskim 17 firm zagranicznych. Wszystkie nasze produkty można kupić na MEPAC CZ, s.r.o. tel. /mob. /fax CENTRALA TŘINEC Oldřichovice Třinec FILIA VSETÍN Průmyslový areál Jasenice objekt Vsetín FILIA VRBNO Jesenická Vrbno p. Pradědem FILIA POLSKO Czechowice - Dziedzice MEPAC SK, s.r.o. Veľký Diel 3323 Hala č.3, Žilina tel.: mob.: (sklep) mob.: (sklep) mob.: (warsztat) tel.: mob.: (produkcja) mob.: (produkcja) mob.: (sklep) mob.: (sklep) tel.: mob.: (sklep) mob.: (sklep) mob.: (warsztat) fax: tel.: kom.: tel.: kom.: kom.: info@mepac.cz info.vsetin@mepac.cz info.vrbno@mepac.cz bak@mepac.cz brodnan@mepac.cz Jesteśmy przekonani, że Twoja firma znajdzie w naszej szerokiej gamie produktów wiele użytecznych urządzeń lub narzędzi do swojej pracy. ZESPÓŁ FIRM MEPAC CZ, s.r.o. i MEPAC SK, s.r.o. 12
