Zarządzanie dokumentacją techniczną

Transkrypt

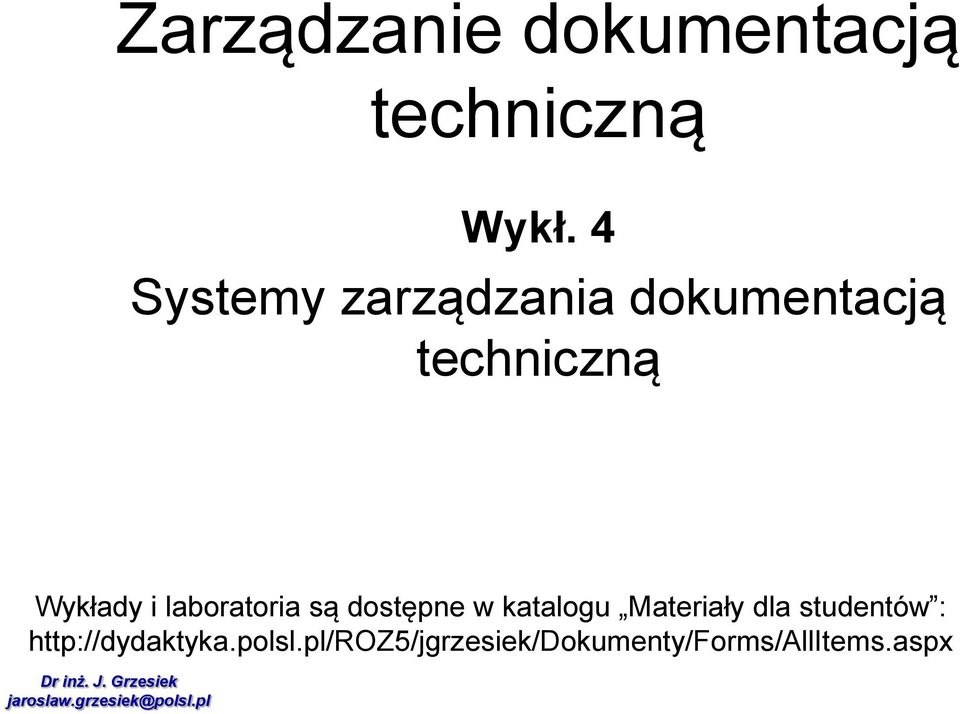

1 Zarządzanie dokumentacją techniczną Wykł. 4 Systemy zarządzania dokumentacją techniczną Wykłady i laboratoria są dostępne w katalogu Materiały dla studentów : Dr inż. J. Grzesiek

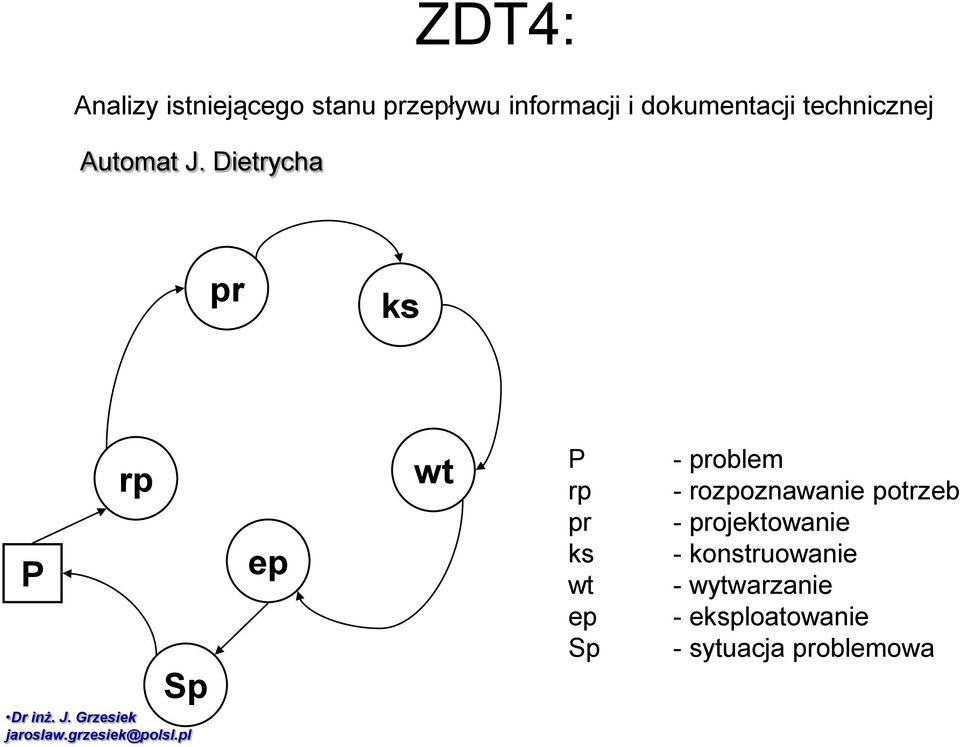

2 Analizy istniejącego stanu przepływu informacji i dokumentacji technicznej Automat J. Dietrycha pr ks P rp Sp ep wt P rp pr ks wt ep Sp - problem - rozpoznawanie potrzeb - projektowanie - konstruowanie - wytwarzanie - eksploatowanie - sytuacja problemowa

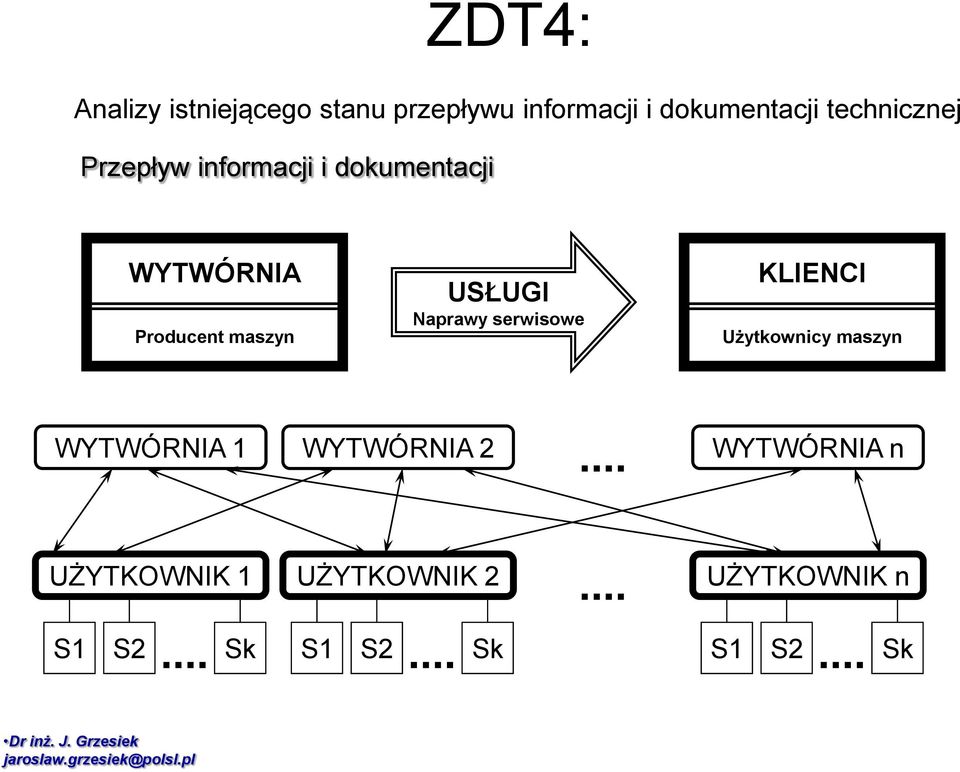

3 Analizy istniejącego stanu przepływu informacji i dokumentacji technicznej Przepływ informacji i dokumentacji WYTWÓRNIA Producent maszyn USŁUGI Naprawy serwisowe KLIENCI Użytkownicy maszyn WYTWÓRNIA 1 WYTWÓRNIA 2 WYTWÓRNIA n UŻYTKOWNIK 1 UŻYTKOWNIK 2 UŻYTKOWNIK n S1 S2 Sk S1 S2 Sk S1 S2 Sk

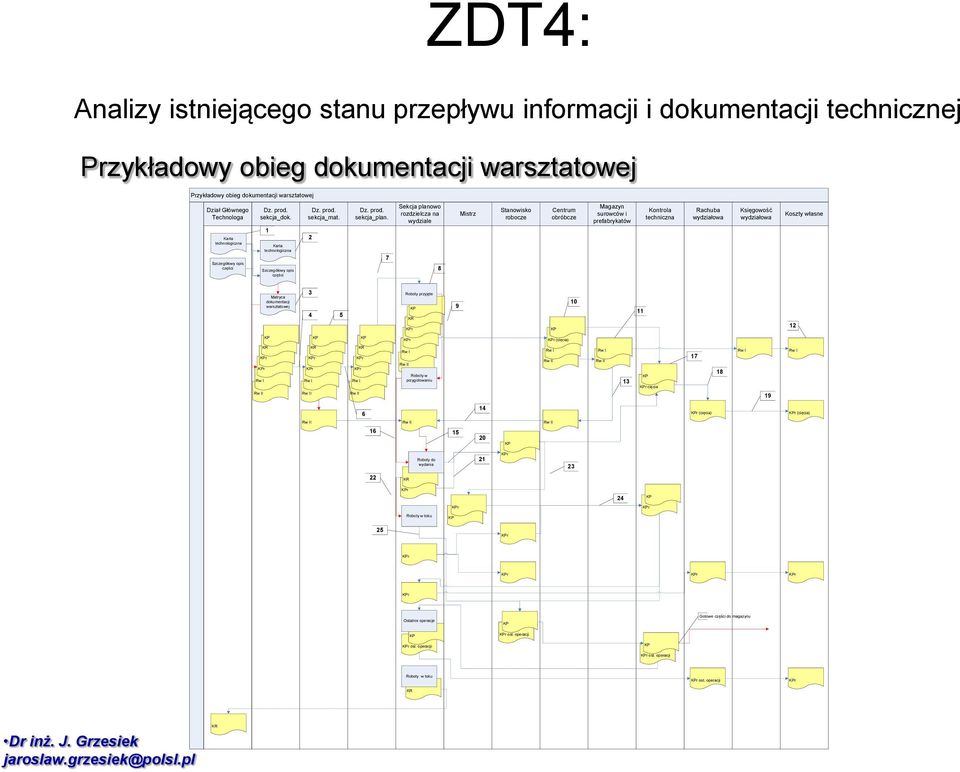

4 Analizy istniejącego stanu przepływu informacji i dokumentacji technicznej Przykładowy obieg dokumentacji warsztatowej Przykładowy obieg dokumentacji warsztatowej Dział Głównego Technologa Dz. prod. sekcja_dok. Dz. prod. sekcja_mat. Dz. prod. sekcja_plan. Sekcja planowo rozdzielcza na wydziale Mistrz Stanowisko robocze Centrum obróbcze Magazyn surowców i prefabrykatów Kontrola techniczna Rachuba wydziałowa Księgowość wydziałowa Koszty własne Karta technologiczna Szczegółowy opis części 1 Karta technologiczna Szczegółowy opis części Matryca dokumentacji warsztatowej Roboty przyjęte KP KR 9 KP KP KP KP (cięcia) KR Rw I KR Rw I KR Rw I Rw I Rw II Roboty w przygotowaniu Rw I Rw II Rw I Rw II 13 KP cięcia Rw I Rw I Rw II Rw II Rw II (cięcia) (cięcia) Rw II Rw II Rw II KP Roboty do wydania KR 24 KP Roboty w toku KP 25 Ostatnie operacje KP KP ost. operacji Gotowe części do magazynu ost. operacji KP ost. operacji Roboty w toku ost. operacji KR KR

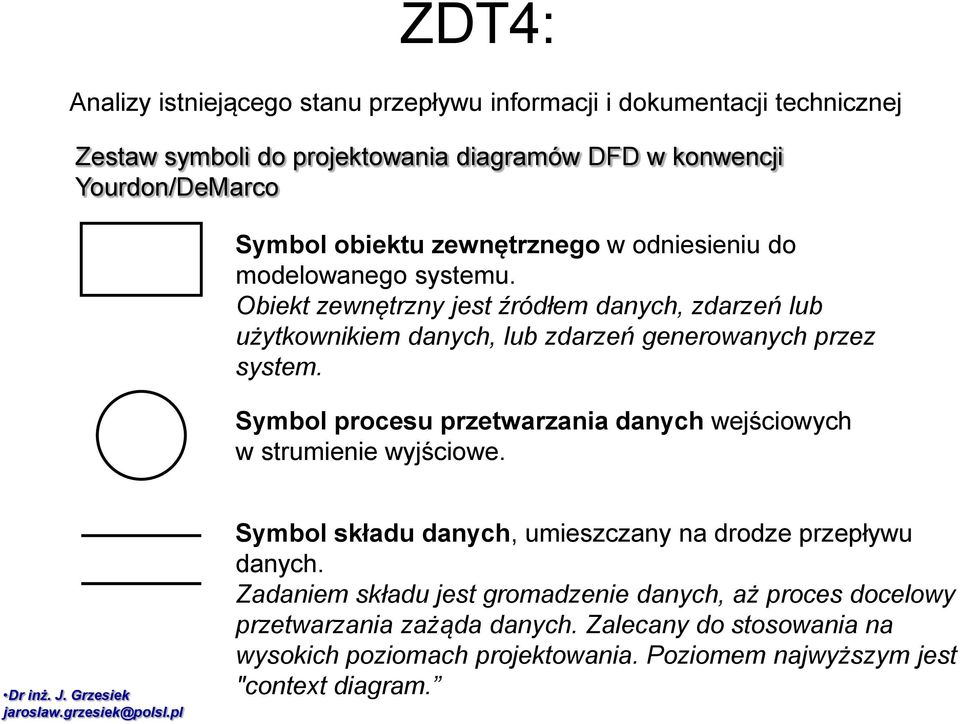

5 Analizy istniejącego stanu przepływu informacji i dokumentacji technicznej Zestaw symboli do projektowania diagramów DFD w konwencji Yourdon/DeMarco Symbol obiektu zewnętrznego w odniesieniu do modelowanego systemu. Obiekt zewnętrzny jest źródłem danych, zdarzeń lub użytkownikiem danych, lub zdarzeń generowanych przez system. Symbol procesu przetwarzania danych wejściowych w strumienie wyjściowe. Symbol składu danych, umieszczany na drodze przepływu danych. Zadaniem składu jest gromadzenie danych, aż proces docelowy przetwarzania zażąda danych. Zalecany do stosowania na wysokich poziomach projektowania. Poziomem najwyższym jest "context diagram.

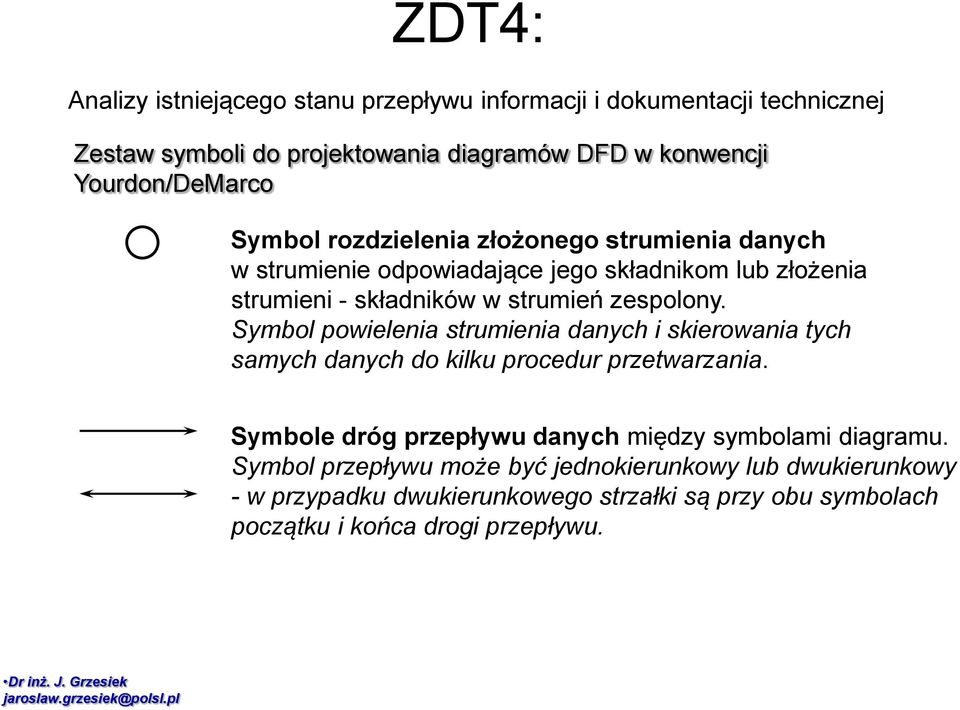

6 Analizy istniejącego stanu przepływu informacji i dokumentacji technicznej Zestaw symboli do projektowania diagramów DFD w konwencji Yourdon/DeMarco Symbol rozdzielenia złożonego strumienia danych w strumienie odpowiadające jego składnikom lub złożenia strumieni - składników w strumień zespolony. Symbol powielenia strumienia danych i skierowania tych samych danych do kilku procedur przetwarzania. Symbole dróg przepływu danych między symbolami diagramu. Symbol przepływu może być jednokierunkowy lub dwukierunkowy - w przypadku dwukierunkowego strzałki są przy obu symbolach początku i końca drogi przepływu.

7 Analizy istniejącego stanu przepływu informacji i dokumentacji technicznej Diagram obrazu systemu (context diagram) Musi on zawierać: - tylko jeden proces przetwarzania danych, - obiekt zewnętrzny wysyłający dane lub zdarzenia do systemu, - przepływy danych i zdarzeń miedzy obiektami zewnętrznymi a procedurą przetwarzania.

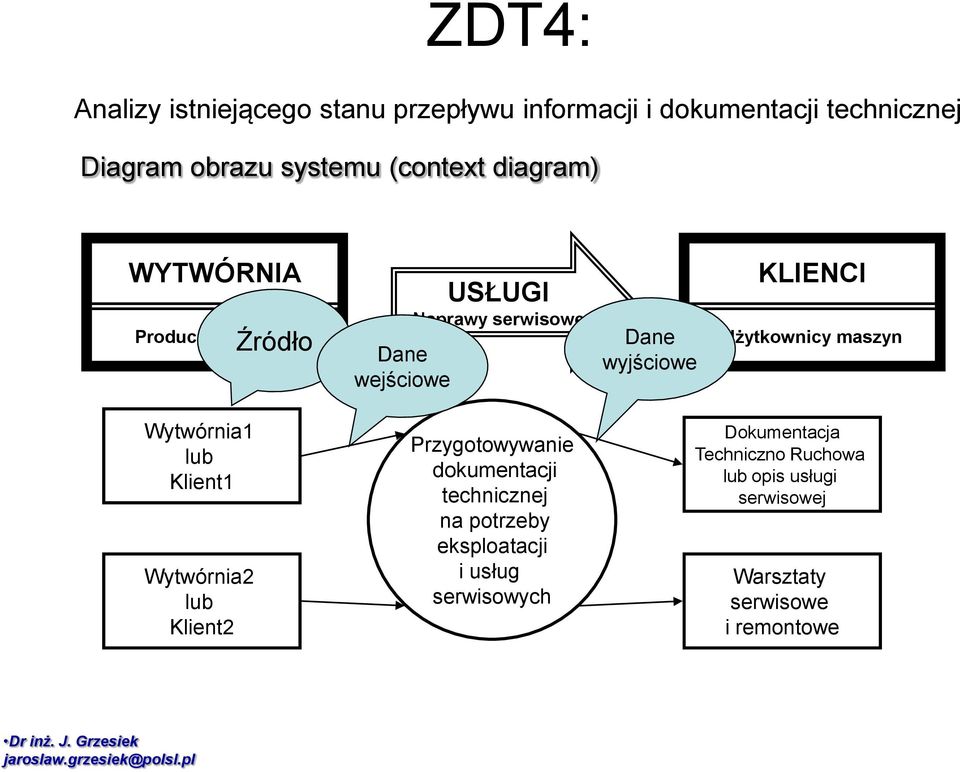

8 Analizy istniejącego stanu przepływu informacji i dokumentacji technicznej Diagram obrazu systemu (context diagram) WYTWÓRNIA Źródło Producent maszyn Dane wejściowe USŁUGI Naprawy serwisowe Dane wyjściowe KLIENCI Użytkownicy maszyn Wytwórnia1 lub Klient1 Wytwórnia2 lub Klient2 Przygotowywanie dokumentacji technicznej na potrzeby eksploatacji i usług serwisowych Dokumentacja Techniczno Ruchowa lub opis usługi serwisowej Warsztaty serwisowe i remontowe

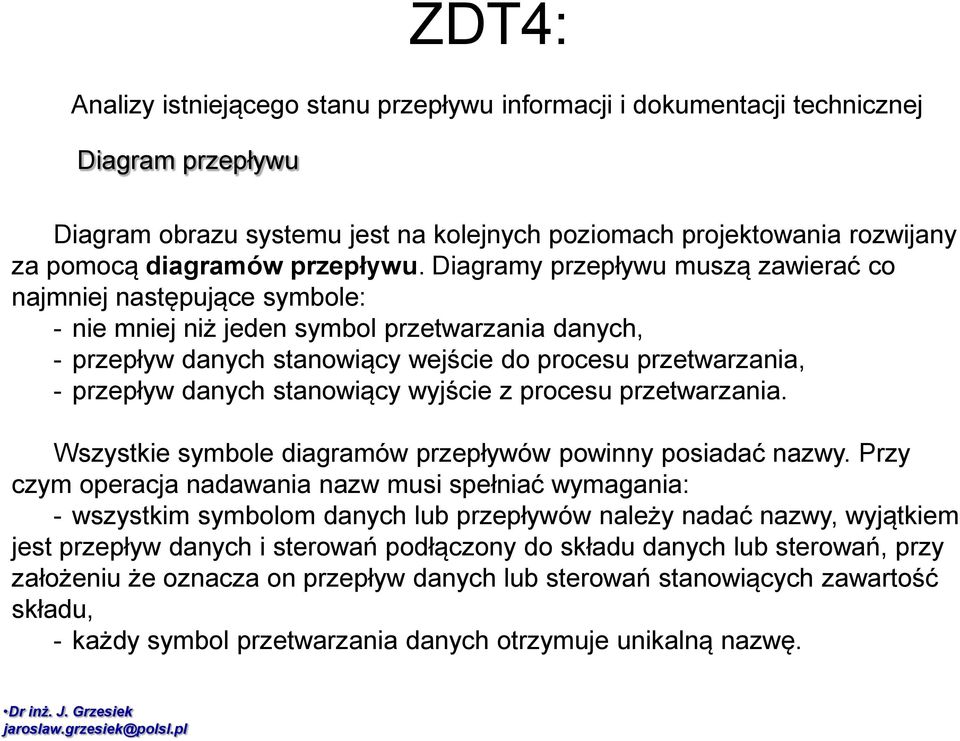

9 Analizy istniejącego stanu przepływu informacji i dokumentacji technicznej Diagram przepływu Diagram obrazu systemu jest na kolejnych poziomach projektowania rozwijany za pomocą diagramów przepływu. Diagramy przepływu muszą zawierać co najmniej następujące symbole: - nie mniej niż jeden symbol przetwarzania danych, - przepływ danych stanowiący wejście do procesu przetwarzania, - przepływ danych stanowiący wyjście z procesu przetwarzania. Wszystkie symbole diagramów przepływów powinny posiadać nazwy. Przy czym operacja nadawania nazw musi spełniać wymagania: - wszystkim symbolom danych lub przepływów należy nadać nazwy, wyjątkiem jest przepływ danych i sterowań podłączony do składu danych lub sterowań, przy założeniu że oznacza on przepływ danych lub sterowań stanowiących zawartość składu, - każdy symbol przetwarzania danych otrzymuje unikalną nazwę.

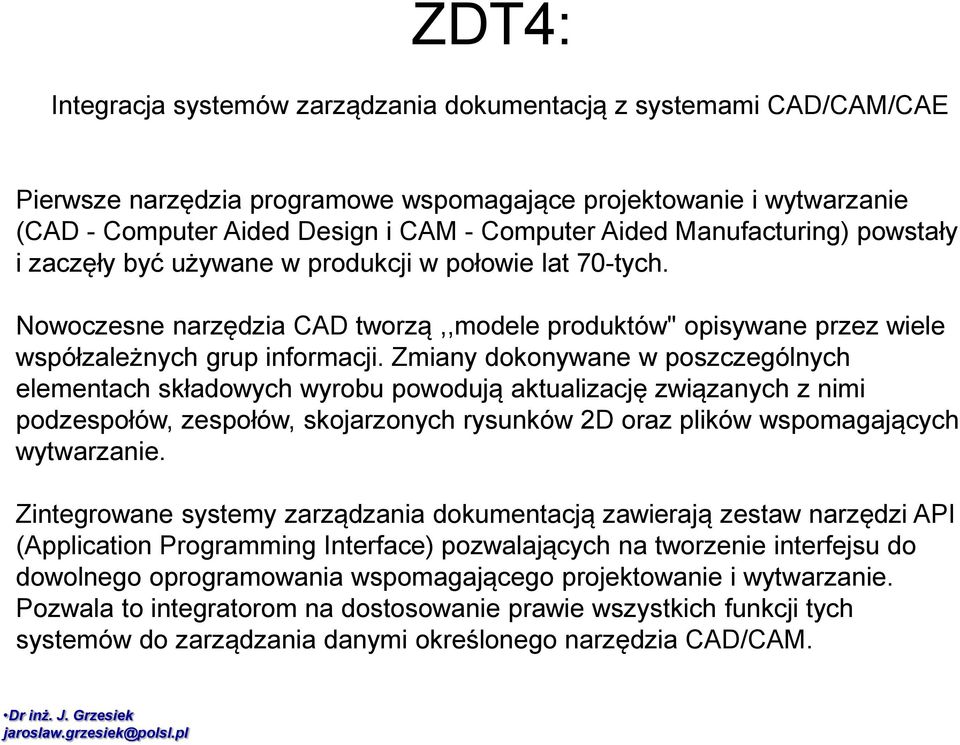

10 Pierwsze narzędzia programowe wspomagające projektowanie i wytwarzanie (CAD - Computer Aided Design i CAM - Computer Aided Manufacturing) powstały i zaczęły być używane w produkcji w połowie lat 70-tych. Nowoczesne narzędzia CAD tworzą,,modele produktów" opisywane przez wiele współzależnych grup informacji. Zmiany dokonywane w poszczególnych elementach składowych wyrobu powodują aktualizację związanych z nimi podzespołów, zespołów, skojarzonych rysunków 2D oraz plików wspomagających wytwarzanie. Zintegrowane systemy zarządzania dokumentacją zawierają zestaw narzędzi API (Application Programming Interface) pozwalających na tworzenie interfejsu do dowolnego oprogramowania wspomagającego projektowanie i wytwarzanie. Pozwala to integratorom na dostosowanie prawie wszystkich funkcji tych systemów do zarządzania danymi określonego narzędzia CAD/CAM.

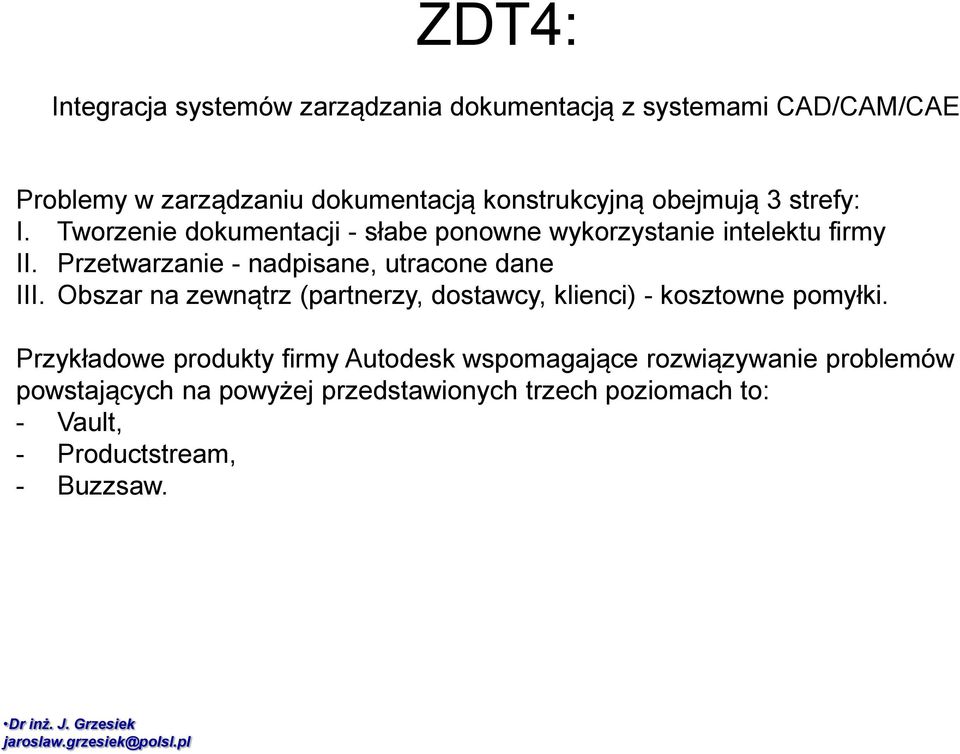

11 Problemy w zarządzaniu dokumentacją konstrukcyjną obejmują 3 strefy: I. Tworzenie dokumentacji - słabe ponowne wykorzystanie intelektu firmy II. Przetwarzanie - nadpisane, utracone dane III. Obszar na zewnątrz (partnerzy, dostawcy, klienci) - kosztowne pomyłki. Przykładowe produkty firmy Autodesk wspomagające rozwiązywanie problemów powstających na powyżej przedstawionych trzech poziomach to: - Vault, - Productstream, - Buzzsaw.

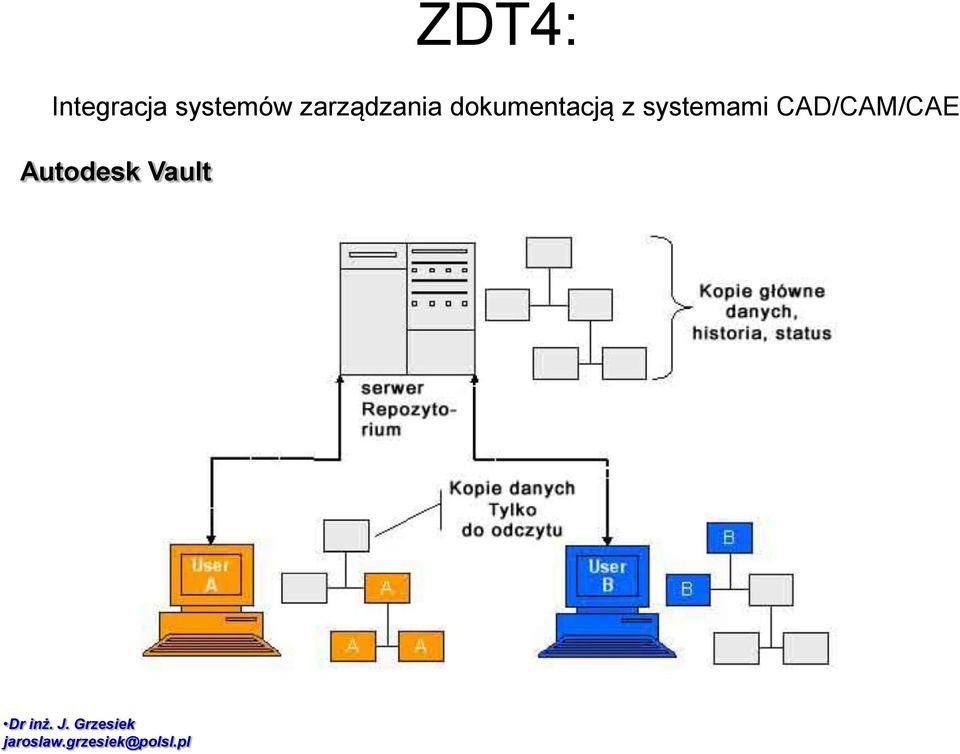

12 Autodesk Vault

13 Autodesk Vault jest systemem zarządzania danymi dla grup roboczych, które udostępnia dane projektowe całemu zespołowi projektowemu. Repozytorium jest systemem zarządzania plikami i kontroli wersji dla wszystkich technicznych i powiązanych danych, który zapewnia członkom zespołu projektowego centralne i bezpieczne środowisko współpracy.

14 Autodesk Vault składa się z dwóch komponentów: - Klientów repozytorium (Vault Explorer) Klienci posiadają dostęp do plików przechowywanych na serwerze.

15 Autodesk Vault składa się z dwóch komponentów: - Klientów repozytorium (Vault Explorer) - Autodesk Data Management Server (Vault Manager) Serwer przechowuje pliki głównych danych ze wszystkimi informacjami projektowymi.

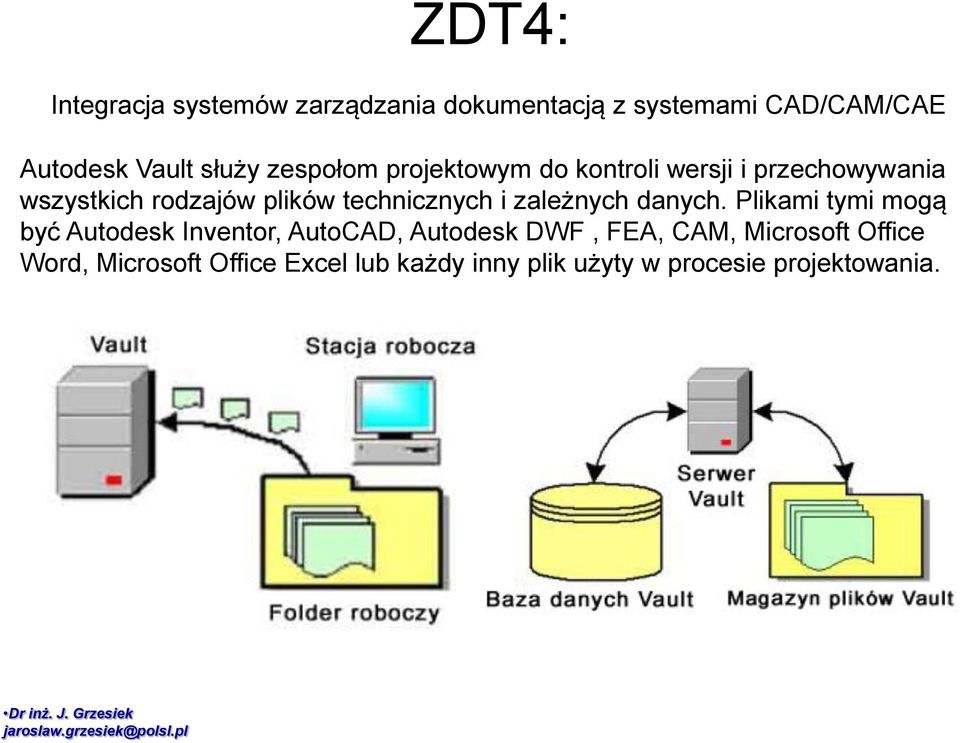

16 Autodesk Vault służy zespołom projektowym do kontroli wersji i przechowywania wszystkich rodzajów plików technicznych i zależnych danych. Plikami tymi mogą być Autodesk Inventor, AutoCAD, Autodesk DWF, FEA, CAM, Microsoft Office Word, Microsoft Office Excel lub każdy inny plik użyty w procesie projektowania.

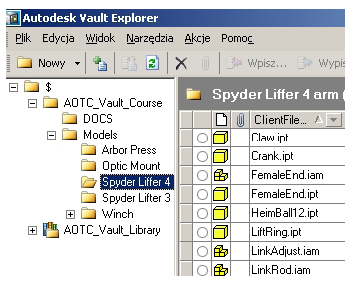

17 Autodesk Vault służy zespołom projektowym do kontroli wersji i przechowywania wszystkich rodzajów plików technicznych i zależnych danych. Plikami tymi mogą być Autodesk Inventor, AutoCAD, Autodesk DWF, FEA, CAM, Microsoft Office Word, Microsoft Office Excel lub każdy inny plik użyty w procesie projektowania. Interfejs użytkownika to:

18 Autodesk Vault służy zespołom projektowym do kontroli wersji i przechowywania wszystkich rodzajów plików technicznych i zależnych danych. Plikami tymi mogą być Autodesk Inventor, AutoCAD, Autodesk DWF, FEA, CAM, Microsoft Office Word, Microsoft Office Excel lub każdy inny plik użyty w procesie projektowania. Interfejs użytkownika to: - panel nawigacji,

19 Autodesk Vault służy zespołom projektowym do kontroli wersji i przechowywania wszystkich rodzajów plików technicznych i zależnych danych. Plikami tymi mogą być Autodesk Inventor, AutoCAD, Autodesk DWF, FEA, CAM, Microsoft Office Word, Microsoft Office Excel lub każdy inny plik użyty w procesie projektowania. Interfejs użytkownika to: - panel nawigacji, - tabela główna,

20 Autodesk Vault służy zespołom projektowym do kontroli wersji i przechowywania wszystkich rodzajów plików technicznych i zależnych danych. Plikami tymi mogą być Autodesk Inventor, AutoCAD, Autodesk DWF, FEA, CAM, Microsoft Office Word, Microsoft Office Excel lub każdy inny plik użyty w procesie projektowania. Interfejs użytkownika to: - panel nawigacji, - tabela główna, - panel podglądu.

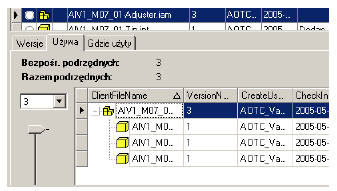

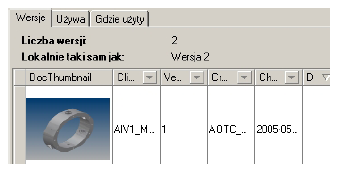

21 Autodesk Vault służy zespołom projektowym do kontroli wersji i przechowywania wszystkich rodzajów plików technicznych i zależnych danych. Plikami tymi mogą być Autodesk Inventor, AutoCAD, Autodesk DWF, FEA, CAM, Microsoft Office Word, Microsoft Office Excel lub każdy inny plik użyty w procesie projektowania. Zakładka Używa, pozwala na rozwinięcie tabeli z informacją z jakich części składa się zespół

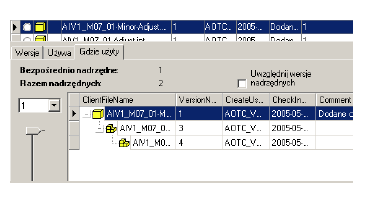

22 Autodesk Vault służy zespołom projektowym do kontroli wersji i przechowywania wszystkich rodzajów plików technicznych i zależnych danych. Plikami tymi mogą być Autodesk Inventor, AutoCAD, Autodesk DWF, FEA, CAM, Microsoft Office Word, Microsoft Office Excel lub każdy inny plik użyty w procesie projektowania. Zakładka Gdzie Użyty, pozwala na rozwinięcie tabeli z informacją w jakim lub jakich zespołach została użyta dana cześć

23 Autodesk Vault służy zespołom projektowym do kontroli wersji i przechowywania wszystkich rodzajów plików technicznych i zależnych danych. Plikami tymi mogą być Autodesk Inventor, AutoCAD, Autodesk DWF, FEA, CAM, Microsoft Office Word, Microsoft Office Excel lub każdy inny plik użyty w procesie projektowania.

24 Autodesk Vault służy zespołom projektowym do kontroli wersji i przechowywania wszystkich rodzajów plików technicznych i zależnych danych. Plikami tymi mogą być Autodesk Inventor, AutoCAD, Autodesk DWF, FEA, CAM, Microsoft Office Word, Microsoft Office Excel lub każdy inny plik użyty w procesie projektowania. Ograniczenia

25 Autodesk Productstream służy do przygotowania produkcji, do automatycznego uruchomienie procesów zarządzania zmianami konstrukcyjnymi, wykazami elementów oraz wykazami materiałowymi i utrzymanie przez dział konstrukcyjny kontroli nad danymi projektowymi. Kontroluje i zarządza przepływem informacji w obrębie następujących obszarów: Badania Sterowanie produkcją Zaopatrzenie Wytwarzanie Zbyt

26 Autodesk Productstream np. Zaopatrzenie - wykazy elementów BOM są tworzone przez programy CAD np. Inventor lub tworzone ręcznie. Analizuje się rysunki złożeniowe i tworzy się wykazy pod kontrolą Autodesk Vault. Automatyczne tworzenie BOM z zespołów zaprojektowanych w programach CAD

27 Autodesk Productstream np. Zaopatrzenie - wykazy elementów BOM są tworzone przez programy CAD np. Inventor lub tworzone ręcznie. Analizuje się rysunki złożeniowe i tworzy się wykazy pod kontrolą Autodesk Vault. Automatyczne numeracja elementów

28 Autodesk Productstream np. Zaopatrzenie - wykazy elementów BOM są tworzone przez programy CAD np. Inventor lub tworzone ręcznie. Analizuje się rysunki złożeniowe i tworzy się wykazy pod kontrolą Autodesk Vault. Porównywanie zestawień materiałowych z ich edycją

29 Autodesk Productstream np. Zaopatrzenie - wykazy elementów BOM są tworzone przez programy CAD np. Inventor lub tworzone ręcznie. Analizuje się rysunki złożeniowe i tworzy się wykazy pod kontrolą Autodesk Vault. Odwzorowanie cech właściwości

30 Autodesk Productstream Możliwe jest: Dla zarządzania wykazami elementów (BOM Data): Porównywanie wykazów elementów (wykazy plus minus), do wykazu podstawowego dodajemy inne. Porównywanie różnic w istniejących BOM Podświetlenie różnic pomiędzy kolejnymi wersjami BOM np. zmiana liczby sztuk, dodanie nowych elementów, usunięcie starych elementów Automatyczna numeracja elementów: Generowanie numerów elementów zgodnie z zasadami przyjętymi w firmie Każdy numer jest unikalny Dostosowanie do potrzeb: automatyczna numeracja, stałe pola tekstowe, wybór elementów

31 Autodesk Productstream Możliwe jest: Analizowanie i wykorzystanie cech charakterystycznych: Tworzenie cech dla składników wyrazów. Klasyfikacja cech wg typu składnika (część, zespół, dokument), pozwala utrzymać różnorodność produkcji w odpowiednich granicach za pomocą ograniczonej liczby części dla jak największej liczby wyrobów. Automatyczne wstawianie cech na podstawie istniejących plików danych Elastyczne zarządzanie zmianami: Śledzenie zmian, komentarze, uwagi i poprawki Zintegrowane powiadamianie poprzez Włączenie się do obiegu informacji poprzez My Work List. Zamówienie wykonania zmian -schemat blokowy przepływu informacji. Zlecenie zmian przesyłane jest do osoby, która sprawdza je i po zatwierdzeniu jest zamykane. Jednak osoba do której jest zmiana wysyłana może ją odrzucić i stwierdzić że zmiana jest nie potrzebna lub ponownie ją przetworzyć i przemyśleć. Można również zmianę od razu wycofać. Każda ścieżka przepływu znajduje się pod nadzorem poprzez analizę stanów w jakich może znajdować się projekt.

32 Autodesk Productstream Możliwe jest: Zrozumienie zmian: Łatwe zrozumienie gdzie znajdują się określone informacje dla elementów Znalezienie wszystkich elementów użytych w powiązanych wykazach elementów Eksport i import danych z BOM: Eksport danych aktualnych i historycznych zawartych w BOM (Microsoft Excel, CSV) Import danych do innych systemów Ingerencja z ERP (Enterprise Resource Planning): Import danych z systemów ERP Eksport danych z Productstream do ERP ( elementy, wykazy elementów BOM) Wyszukiwanie i organizacja danych: Zapamiętywanie poszukiwanych danych w specjalnych folderach (Search Folders) Tworzenie skrótów do często używanych plików, folderów i elementów Zaawansowane poszukiwania takich cech (własności) jak: tytuł, zmiany i stan w cyklu życia Przeglądarka Productstream: Klient WWW Wyszukiwanie elementów na podstawie numeru lub cech Dr Przeglądanie inż. J. Grzesiek i drukowanie wydanych rysunków i wykazów elementów

33 Autodesk Buzzsaw to program na potrzeby wytwarzanie - pomaga zespołom projektowym w łatwym i bezpiecznym dzieleniu danych projektowych z klientami i dostawcami w celu osiągnięcia jak największego zrozumienia projektu.

34 W Autodesk Buzzsaw jest możliwe: Współdzielenie danych projektowych Publikowanie każdego dokumentu w programie CAD Przeglądanie, zaznaczenie i pomiary projektów 2D i 3D Ingerencja z danymi w repozytoriach Autodesk Vault: Automatyczne publikowanie plików DWF z Vault Współpraca z formatami Inventor, AutoCAD i AutoCAD Mechanical Upload do Autodesk Buzzsaw Zarządzanie wieloma projektami w trybie online: Tworzenie pojedynczych stron dla każdego z dostawców i klientów Dostawcy i klienci mogą zgłaszać potrzebę powiadamiania o zmianach Powtórne wykorzystanie standardowych wzorców projektów Publikowanie, przeglądanie i drukowanie: Publikowanie, przeglądanie i drukowanie rysunków 2D i 3D Autodesk DWF Writer tworzy pliki DWF z każdej aplikacji pozwalającej na drukowanie

35 W Autodesk Buzzsaw jest możliwe: Zwarte formaty danych: Zwarty format upakowania danych rzędu 5%-10% wielkości oryginalnej Automatyczne pakowanie wszystkich odnośników do jednego pliku zapobiegający błędom i niespodziankom z powodu ich braku Znakowanie i kontrola: Znakowanie w formatach 2D i 3D z zastosowaniem standardowych kształtów i tekstów Przeglądanie wszystkich znaczników w plikach D WF przy pomocy Markup Browser Kojarzenie dodatkowych informacji ze znaczkami, jak np. status, autor i opis Pomiary na rysunkach i modelach: Pomiary na rysunkach 2D Pomiary na rysunkach 3D z zachowaniem pełnej dokładności dla najczęściej stosowanych brył Inteligentne dane projektowe: Pełny przegląd danych projektowych przy pomocy znanych narzędzi Przegląd własności elementów jak opis, autor i masa informacje o arkuszach dla rysunków 2D Włączanie i wyłączanie warstw w celu lepszej wizualizacji danych
