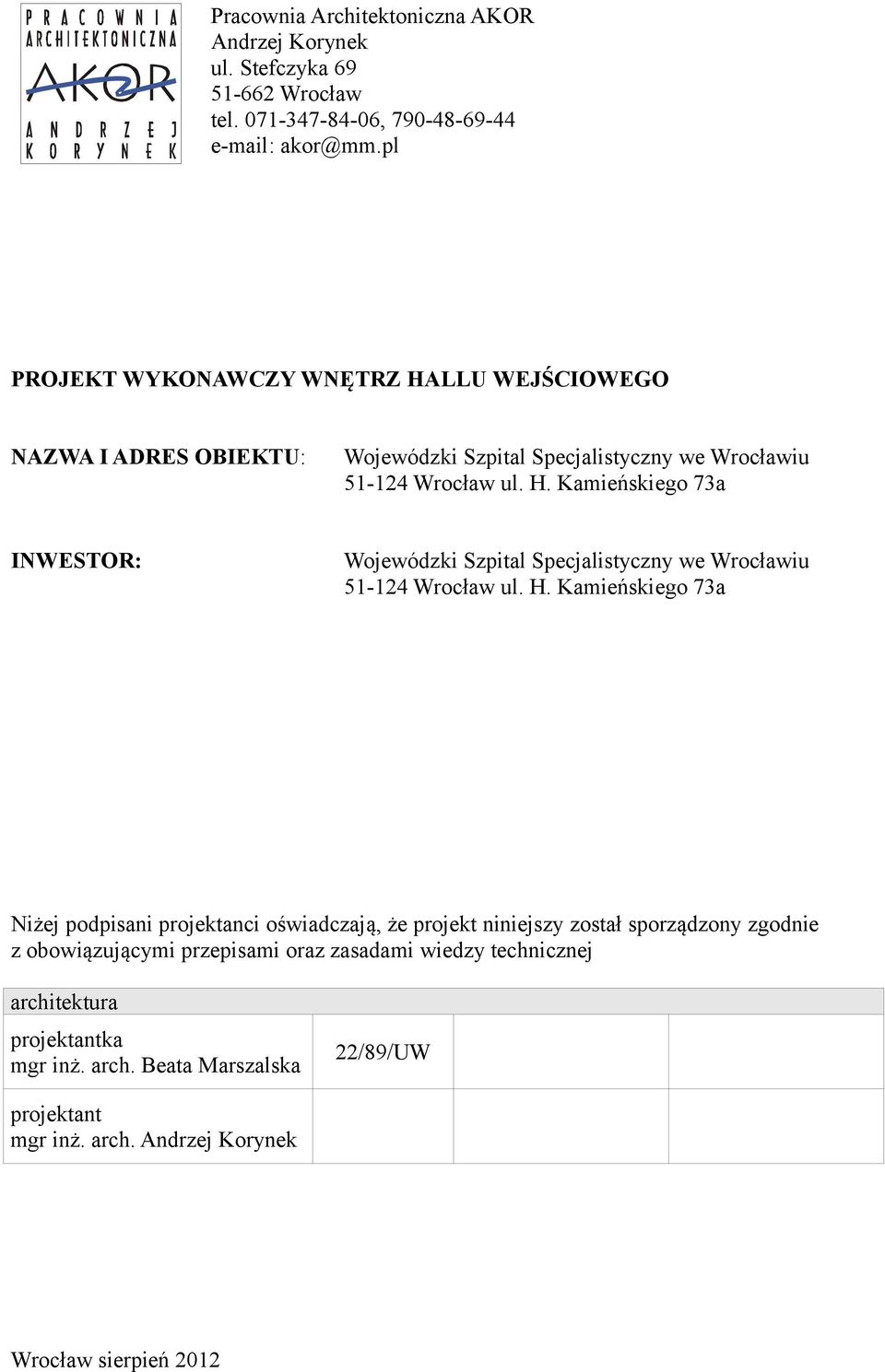

1 Pracownia Architektoniczna AKOR Andrzej Korynek ul. Stefczyka Wrocław tel , PROJEKT WYKONAWCZY WNĘTRZ HALLU WEJŚCIOWEGO NAZWA I ADRES OBIEKTU: Wojewódzki Szpital Specjalistyczny we Wrocławiu Wrocław ul. H. Kamieńskiego 73a INWESTOR: Wojewódzki Szpital Specjalistyczny we Wrocławiu Wrocław ul. H. Kamieńskiego 73a Niżej podpisani projektanci oświadczają, że projekt niniejszy został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej architektura projektantka mgr inż. arch. Beata Marszalska 22/89/UW projektant mgr inż. arch. Andrzej Korynek Wrocław sierpień 2012

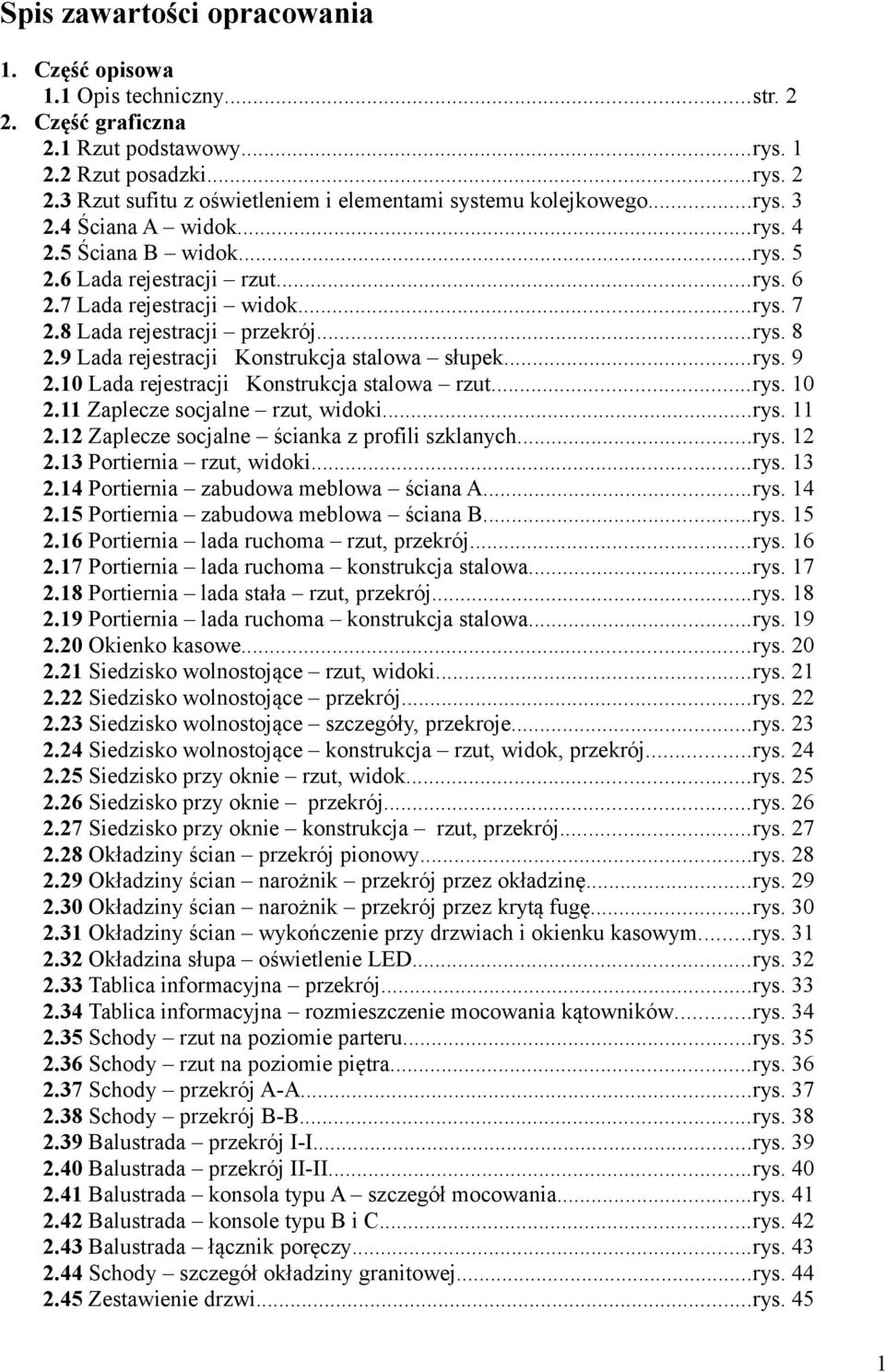

2 Spis zawartości opracowania 1. Część opisowa 1.1 Opis techniczny...str Część graficzna 2.1 Rzut podstawowy...rys Rzut posadzki...rys Rzut sufitu z oświetleniem i elementami systemu kolejkowego...rys Ściana A widok...rys Ściana B widok...rys Lada rejestracji rzut...rys Lada rejestracji widok...rys Lada rejestracji przekrój...rys Lada rejestracji Konstrukcja stalowa słupek...rys Lada rejestracji Konstrukcja stalowa rzut...rys Zaplecze socjalne rzut, widoki...rys Zaplecze socjalne ścianka z profili szklanych...rys Portiernia rzut, widoki...rys Portiernia zabudowa meblowa ściana A...rys Portiernia zabudowa meblowa ściana B...rys Portiernia lada ruchoma rzut, przekrój...rys Portiernia lada ruchoma konstrukcja stalowa...rys Portiernia lada stała rzut, przekrój...rys Portiernia lada ruchoma konstrukcja stalowa...rys Okienko kasowe...rys Siedzisko wolnostojące rzut, widoki...rys Siedzisko wolnostojące przekrój...rys Siedzisko wolnostojące szczegóły, przekroje...rys Siedzisko wolnostojące konstrukcja rzut, widok, przekrój...rys Siedzisko przy oknie rzut, widok...rys Siedzisko przy oknie przekrój...rys Siedzisko przy oknie konstrukcja rzut, przekrój...rys Okładziny ścian przekrój pionowy...rys Okładziny ścian narożnik przekrój przez okładzinę...rys Okładziny ścian narożnik przekrój przez krytą fugę...rys Okładziny ścian wykończenie przy drzwiach i okienku kasowym...rys Okładzina słupa oświetlenie LED...rys Tablica informacyjna przekrój...rys Tablica informacyjna rozmieszczenie mocowania kątowników...rys Schody rzut na poziomie parteru...rys Schody rzut na poziomie piętra...rys Schody przekrój A-A...rys Schody przekrój B-B...rys Balustrada przekrój I-I...rys Balustrada przekrój II-II...rys Balustrada konsola typu A szczegół mocowania...rys Balustrada konsole typu B i C...rys Balustrada łącznik poręczy...rys Schody szczegół okładziny granitowej...rys Zestawienie drzwi...rys. 45 1

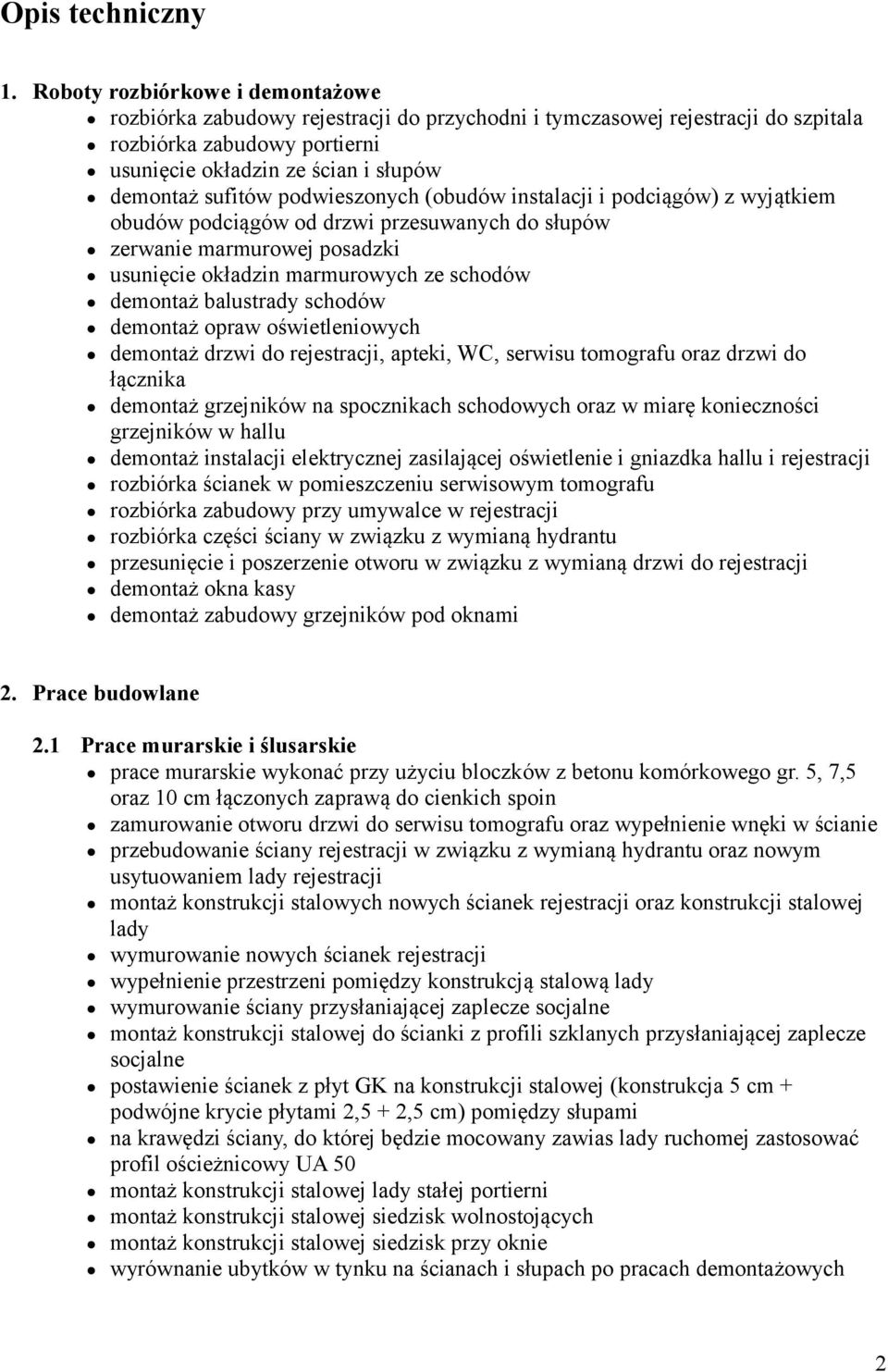

3 Opis techniczny 1. Roboty rozbiórkowe i demontażowe rozbiórka zabudowy rejestracji do przychodni i tymczasowej rejestracji do szpitala rozbiórka zabudowy portierni usunięcie okładzin ze ścian i słupów demontaż sufitów podwieszonych (obudów instalacji i podciągów) z wyjątkiem obudów podciągów od drzwi przesuwanych do słupów zerwanie marmurowej posadzki usunięcie okładzin marmurowych ze schodów demontaż balustrady schodów demontaż opraw oświetleniowych demontaż drzwi do rejestracji, apteki, WC, serwisu tomografu oraz drzwi do łącznika demontaż grzejników na spocznikach schodowych oraz w miarę konieczności grzejników w hallu demontaż instalacji elektrycznej zasilającej oświetlenie i gniazdka hallu i rejestracji rozbiórka ścianek w pomieszczeniu serwisowym tomografu rozbiórka zabudowy przy umywalce w rejestracji rozbiórka części ściany w związku z wymianą hydrantu przesunięcie i poszerzenie otworu w związku z wymianą drzwi do rejestracji demontaż okna kasy demontaż zabudowy grzejników pod oknami 2. Prace budowlane 2.1 Prace murarskie i ślusarskie prace murarskie wykonać przy użyciu bloczków z betonu komórkowego gr. 5, 7,5 oraz 10 cm łączonych zaprawą do cienkich spoin zamurowanie otworu drzwi do serwisu tomografu oraz wypełnienie wnęki w ścianie przebudowanie ściany rejestracji w związku z wymianą hydrantu oraz nowym usytuowaniem lady rejestracji montaż konstrukcji stalowych nowych ścianek rejestracji oraz konstrukcji stalowej lady wymurowanie nowych ścianek rejestracji wypełnienie przestrzeni pomiędzy konstrukcją stalową lady wymurowanie ściany przysłaniającej zaplecze socjalne montaż konstrukcji stalowej do ścianki z profili szklanych przysłaniającej zaplecze socjalne postawienie ścianek z płyt GK na konstrukcji stalowej (konstrukcja 5 cm + podwójne krycie płytami 2,5 + 2,5 cm) pomiędzy słupami na krawędzi ściany, do której będzie mocowany zawias lady ruchomej zastosować profil ościeżnicowy UA 50 montaż konstrukcji stalowej lady stałej portierni montaż konstrukcji stalowej siedzisk wolnostojących montaż konstrukcji stalowej siedzisk przy oknie wyrównanie ubytków w tynku na ścianach i słupach po pracach demontażowych 2

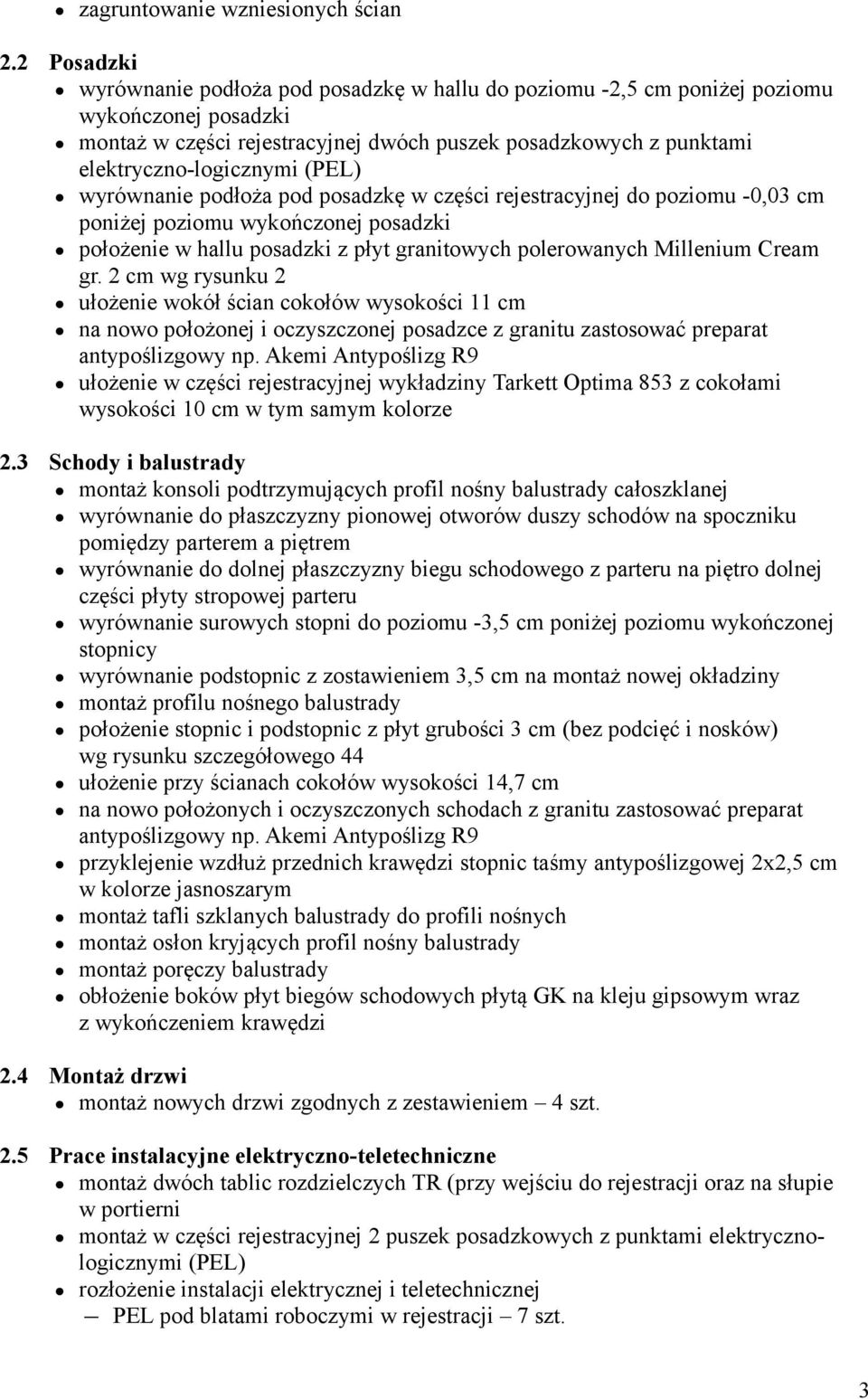

4 zagruntowanie wzniesionych ścian 2.2 Posadzki wyrównanie podłoża pod posadzkę w hallu do poziomu -2,5 cm poniżej poziomu wykończonej posadzki montaż w części rejestracyjnej dwóch puszek posadzkowych z punktami elektryczno-logicznymi (PEL) wyrównanie podłoża pod posadzkę w części rejestracyjnej do poziomu -0,03 cm poniżej poziomu wykończonej posadzki położenie w hallu posadzki z płyt granitowych polerowanych Millenium Cream gr. 2 cm wg rysunku 2 ułożenie wokół ścian cokołów wysokości 11 cm na nowo położonej i oczyszczonej posadzce z granitu zastosować preparat antypoślizgowy np. Akemi Antypoślizg R9 ułożenie w części rejestracyjnej wykładziny Tarkett Optima 853 z cokołami wysokości 10 cm w tym samym kolorze 2.3 Schody i balustrady montaż konsoli podtrzymujących profil nośny balustrady całoszklanej wyrównanie do płaszczyzny pionowej otworów duszy schodów na spoczniku pomiędzy parterem a piętrem wyrównanie do dolnej płaszczyzny biegu schodowego z parteru na piętro dolnej części płyty stropowej parteru wyrównanie surowych stopni do poziomu -3,5 cm poniżej poziomu wykończonej stopnicy wyrównanie podstopnic z zostawieniem 3,5 cm na montaż nowej okładziny montaż profilu nośnego balustrady położenie stopnic i podstopnic z płyt grubości 3 cm (bez podcięć i nosków) wg rysunku szczegółowego 44 ułożenie przy ścianach cokołów wysokości 14,7 cm na nowo położonych i oczyszczonych schodach z granitu zastosować preparat antypoślizgowy np. Akemi Antypoślizg R9 przyklejenie wzdłuż przednich krawędzi stopnic taśmy antypoślizgowej 2x2,5 cm w kolorze jasnoszarym montaż tafli szklanych balustrady do profili nośnych montaż osłon kryjących profil nośny balustrady montaż poręczy balustrady obłożenie boków płyt biegów schodowych płytą GK na kleju gipsowym wraz z wykończeniem krawędzi 2.4 Montaż drzwi montaż nowych drzwi zgodnych z zestawieniem 4 szt. 2.5 Prace instalacyjne elektryczno-teletechniczne montaż dwóch tablic rozdzielczych TR (przy wejściu do rejestracji oraz na słupie w portierni montaż w części rejestracyjnej 2 puszek posadzkowych z punktami elektrycznologicznymi (PEL) rozłożenie instalacji elektrycznej i teletechnicznej PEL pod blatami roboczymi w rejestracji 7 szt. 3

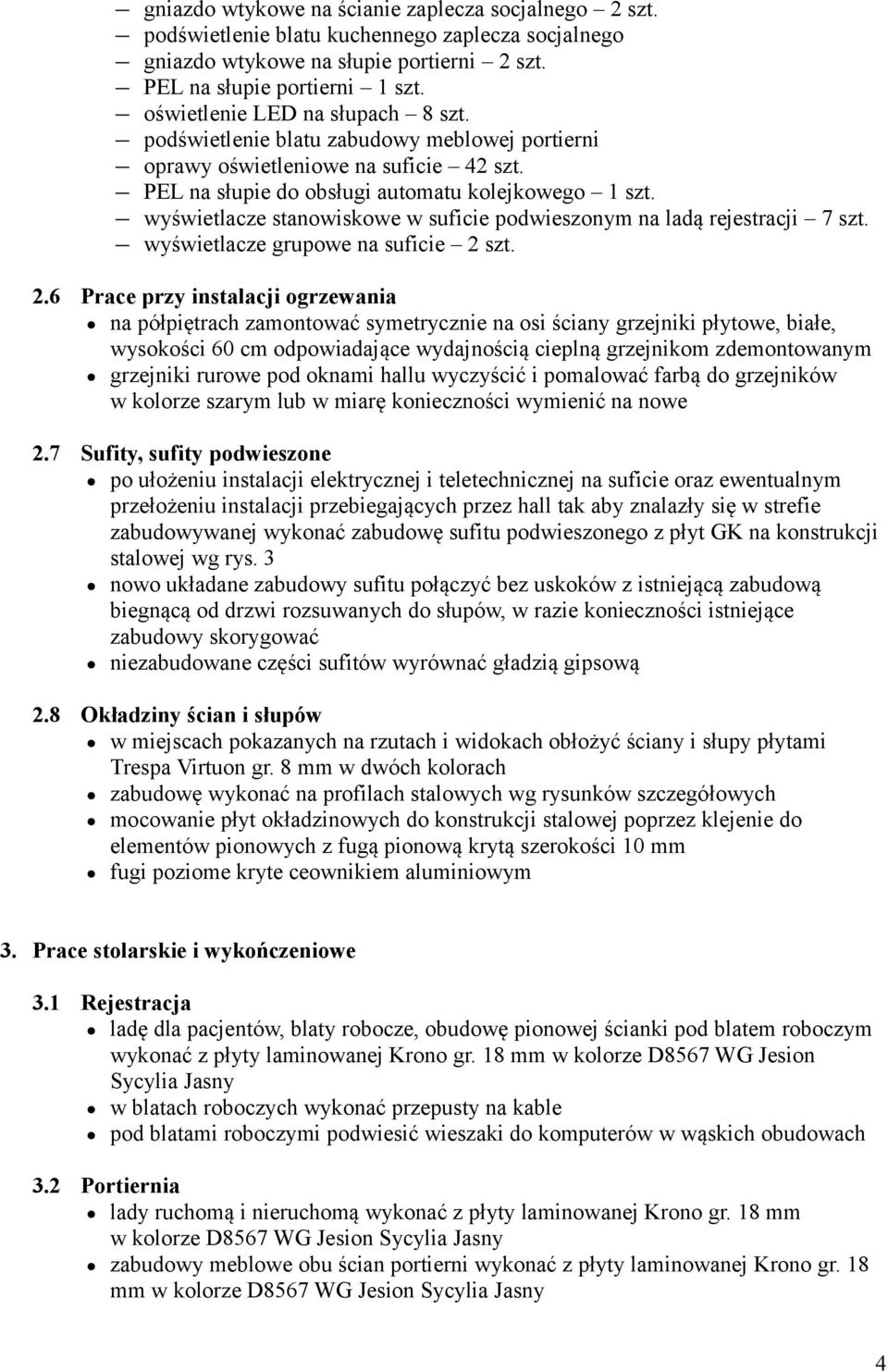

5 gniazdo wtykowe na ścianie zaplecza socjalnego 2 szt. podświetlenie blatu kuchennego zaplecza socjalnego gniazdo wtykowe na słupie portierni 2 szt. PEL na słupie portierni 1 szt. oświetlenie LED na słupach 8 szt. podświetlenie blatu zabudowy meblowej portierni oprawy oświetleniowe na suficie 42 szt. PEL na słupie do obsługi automatu kolejkowego 1 szt. wyświetlacze stanowiskowe w suficie podwieszonym na ladą rejestracji 7 szt. wyświetlacze grupowe na suficie 2 szt. 2.6 Prace przy instalacji ogrzewania na półpiętrach zamontować symetrycznie na osi ściany grzejniki płytowe, białe, wysokości 60 cm odpowiadające wydajnością cieplną grzejnikom zdemontowanym grzejniki rurowe pod oknami hallu wyczyścić i pomalować farbą do grzejników w kolorze szarym lub w miarę konieczności wymienić na nowe 2.7 Sufity, sufity podwieszone po ułożeniu instalacji elektrycznej i teletechnicznej na suficie oraz ewentualnym przełożeniu instalacji przebiegających przez hall tak aby znalazły się w strefie zabudowywanej wykonać zabudowę sufitu podwieszonego z płyt GK na konstrukcji stalowej wg rys. 3 nowo układane zabudowy sufitu połączyć bez uskoków z istniejącą zabudową biegnącą od drzwi rozsuwanych do słupów, w razie konieczności istniejące zabudowy skorygować niezabudowane części sufitów wyrównać gładzią gipsową 2.8 Okładziny ścian i słupów w miejscach pokazanych na rzutach i widokach obłożyć ściany i słupy płytami Trespa Virtuon gr. 8 mm w dwóch kolorach zabudowę wykonać na profilach stalowych wg rysunków szczegółowych mocowanie płyt okładzinowych do konstrukcji stalowej poprzez klejenie do elementów pionowych z fugą pionową krytą szerokości 10 mm fugi poziome kryte ceownikiem aluminiowym 3. Prace stolarskie i wykończeniowe 3.1 Rejestracja ladę dla pacjentów, blaty robocze, obudowę pionowej ścianki pod blatem roboczym wykonać z płyty laminowanej Krono gr. 18 mm w kolorze D8567 WG Jesion Sycylia Jasny w blatach roboczych wykonać przepusty na kable pod blatami roboczymi podwiesić wieszaki do komputerów w wąskich obudowach 3.2 Portiernia lady ruchomą i nieruchomą wykonać z płyty laminowanej Krono gr. 18 mm w kolorze D8567 WG Jesion Sycylia Jasny zabudowy meblowe obu ścian portierni wykonać z płyty laminowanej Krono gr. 18 mm w kolorze D8567 WG Jesion Sycylia Jasny 4

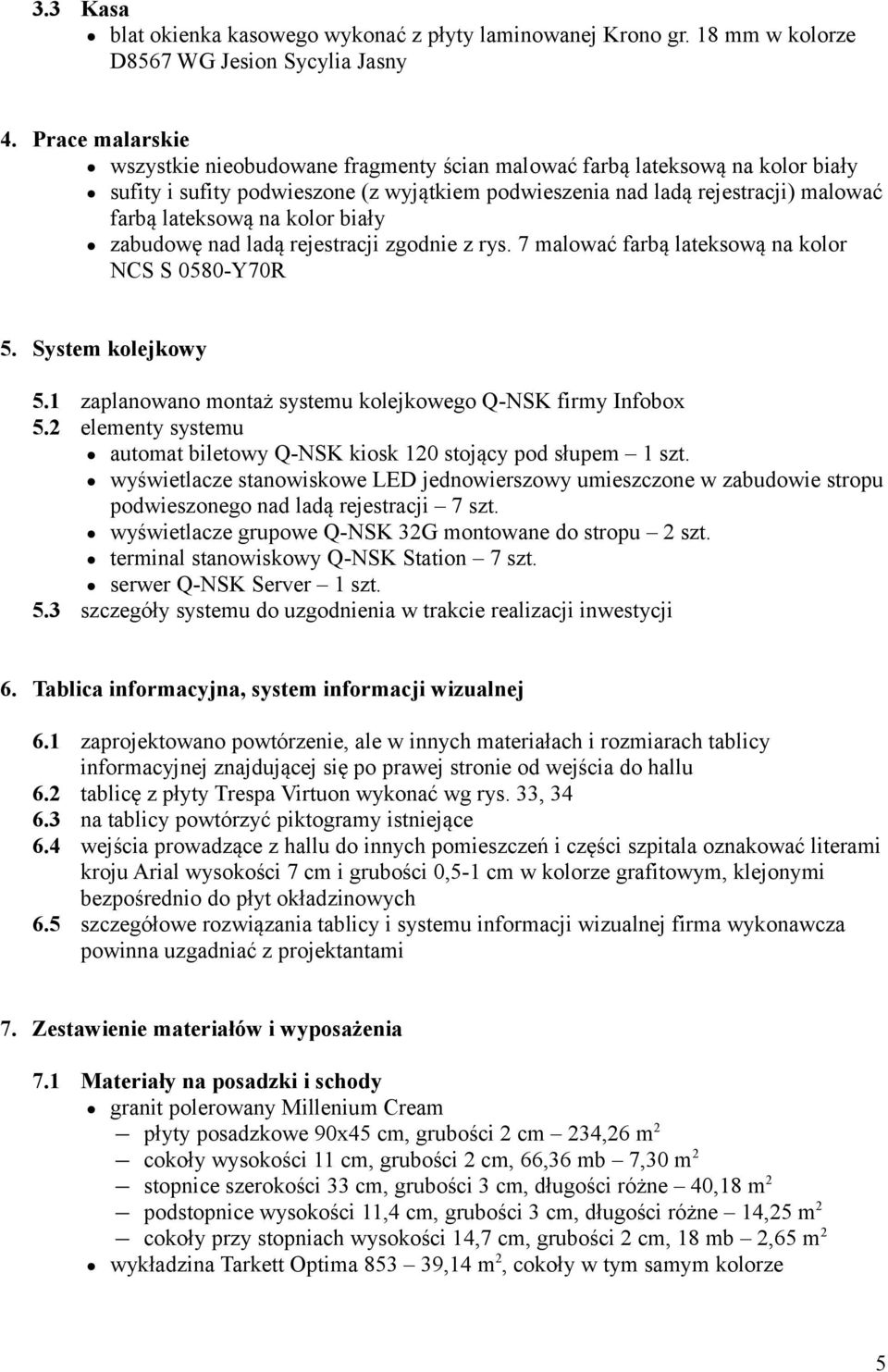

6 3.3 Kasa blat okienka kasowego wykonać z płyty laminowanej Krono gr. 18 mm w kolorze D8567 WG Jesion Sycylia Jasny 4. Prace malarskie wszystkie nieobudowane fragmenty ścian malować farbą lateksową na kolor biały sufity i sufity podwieszone (z wyjątkiem podwieszenia nad ladą rejestracji) malować farbą lateksową na kolor biały zabudowę nad ladą rejestracji zgodnie z rys. 7 malować farbą lateksową na kolor NCS S 0580-Y70R 5. System kolejkowy 5.1 zaplanowano montaż systemu kolejkowego Q-NSK firmy Infobox 5.2 elementy systemu automat biletowy Q-NSK kiosk 120 stojący pod słupem 1 szt. wyświetlacze stanowiskowe LED jednowierszowy umieszczone w zabudowie stropu podwieszonego nad ladą rejestracji 7 szt. wyświetlacze grupowe Q-NSK 32G montowane do stropu 2 szt. terminal stanowiskowy Q-NSK Station 7 szt. serwer Q-NSK Server 1 szt. 5.3 szczegóły systemu do uzgodnienia w trakcie realizacji inwestycji 6. Tablica informacyjna, system informacji wizualnej 6.1 zaprojektowano powtórzenie, ale w innych materiałach i rozmiarach tablicy informacyjnej znajdującej się po prawej stronie od wejścia do hallu 6.2 tablicę z płyty Trespa Virtuon wykonać wg rys. 33, na tablicy powtórzyć piktogramy istniejące 6.4 wejścia prowadzące z hallu do innych pomieszczeń i części szpitala oznakować literami kroju Arial wysokości 7 cm i grubości 0,5-1 cm w kolorze grafitowym, klejonymi bezpośrednio do płyt okładzinowych 6.5 szczegółowe rozwiązania tablicy i systemu informacji wizualnej firma wykonawcza powinna uzgadniać z projektantami 7. Zestawienie materiałów i wyposażenia 7.1 Materiały na posadzki i schody granit polerowany Millenium Cream płyty posadzkowe 90x45 cm, grubości 2 cm 234,26 m 2 cokoły wysokości 11 cm, grubości 2 cm, 66,36 mb 7,30 m 2 stopnice szerokości 33 cm, grubości 3 cm, długości różne 40,18 m 2 podstopnice wysokości 11,4 cm, grubości 3 cm, długości różne 14,25 m 2 cokoły przy stopniach wysokości 14,7 cm, grubości 2 cm, 18 mb 2,65 m 2 wykładzina Tarkett Optima ,14 m 2, cokoły w tym samym kolorze 5

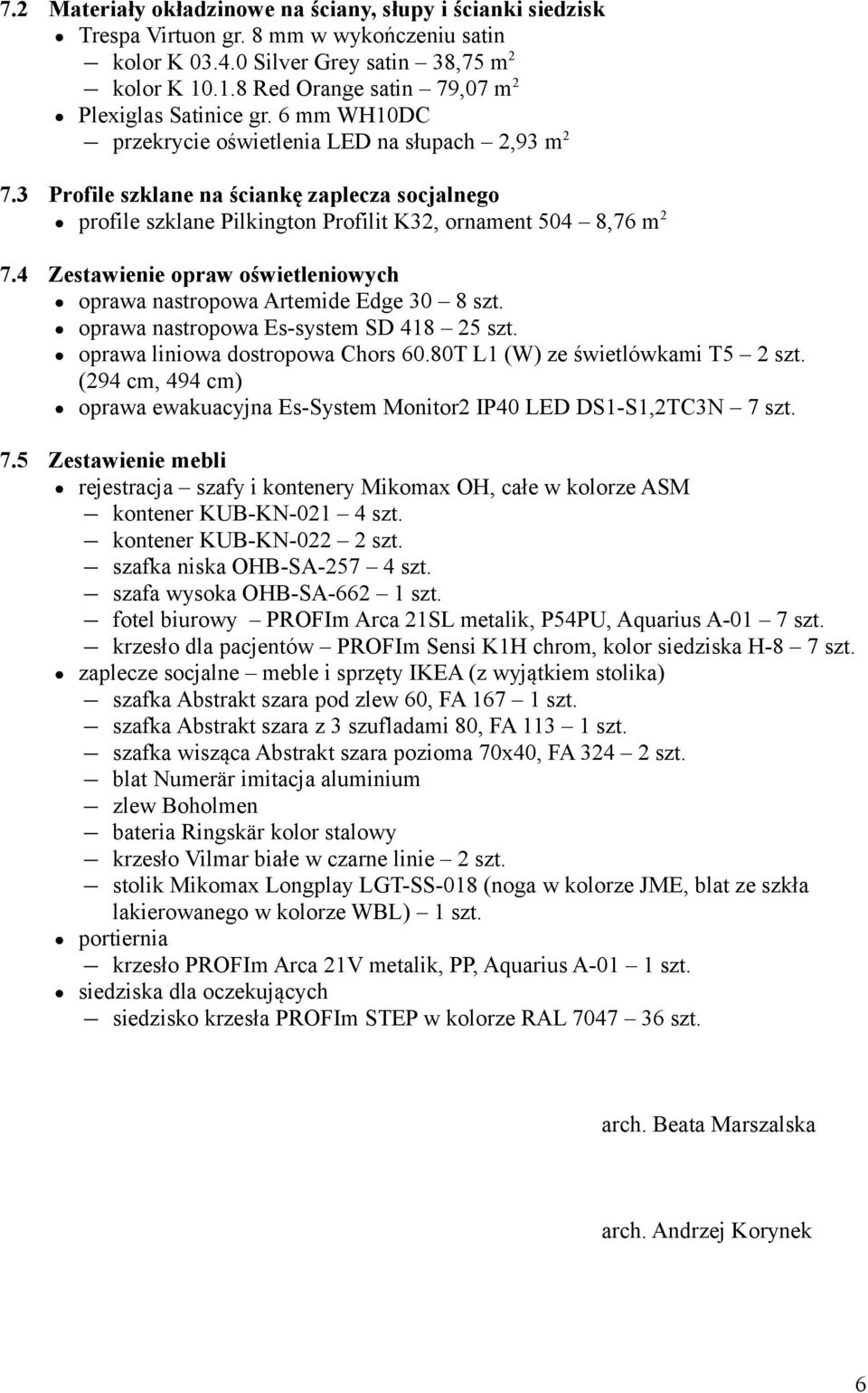

7 7.2 Materiały okładzinowe na ściany, słupy i ścianki siedzisk Trespa Virtuon gr. 8 mm w wykończeniu satin kolor K Silver Grey satin 38,75 m 2 kolor K Red Orange satin 79,07 m 2 Plexiglas Satinice gr. 6 mm WH10DC przekrycie oświetlenia LED na słupach 2,93 m Profile szklane na ściankę zaplecza socjalnego profile szklane Pilkington Profilit K32, ornament 504 8,76 m Zestawienie opraw oświetleniowych oprawa nastropowa Artemide Edge 30 8 szt. oprawa nastropowa Es-system SD szt. oprawa liniowa dostropowa Chors 60.80T L1 (W) ze świetlówkami T5 2 szt. (294 cm, 494 cm) oprawa ewakuacyjna Es-System Monitor2 IP40 LED DS1-S1,2TC3N 7 szt. 7.5 Zestawienie mebli rejestracja szafy i kontenery Mikomax OH, całe w kolorze ASM kontener KUB-KN szt. kontener KUB-KN szt. szafka niska OHB-SA szt. szafa wysoka OHB-SA szt. fotel biurowy PROFIm Arca 21SL metalik, P54PU, Aquarius A-01 7 szt. krzesło dla pacjentów PROFIm Sensi K1H chrom, kolor siedziska H-8 7 szt. zaplecze socjalne meble i sprzęty IKEA (z wyjątkiem stolika) szafka Abstrakt szara pod zlew 60, FA szt. szafka Abstrakt szara z 3 szufladami 80, FA szt. szafka wisząca Abstrakt szara pozioma 70x40, FA szt. blat Numerär imitacja aluminium zlew Boholmen bateria Ringskär kolor stalowy krzesło Vilmar białe w czarne linie 2 szt. stolik Mikomax Longplay LGT-SS-018 (noga w kolorze JME, blat ze szkła lakierowanego w kolorze WBL) 1 szt. portiernia krzesło PROFIm Arca 21V metalik, PP, Aquarius A-01 1 szt. siedziska dla oczekujących siedzisko krzesła PROFIm STEP w kolorze RAL szt. arch. Beata Marszalska arch. Andrzej Korynek 6
