1 Projekt stoiska w Halu Wejściowym W FILHARMONII NARODOWEJ PROJEKT ARANŻACJI WNĘTRZ Obiekt budowlany: Filharmonia Narodowa w Warszawie ul. Jasna 5 Pokoje Dyrygenta i Solistów Inwestor: Zleceniodawca: Filharmonia Narodowa w Warszawie Filharmonia Narodowa w Warszawie Umowa o dzieło: Wykonanie projektu mgr. arch. Wnętrz Elżbieta Łupińska-Stępniak ELS-STUDIO Elżbieta Łupińska-Stępniak Warszawa, Ul. Filtrowa 75/27 Tel; els-studio@wp.pl 1

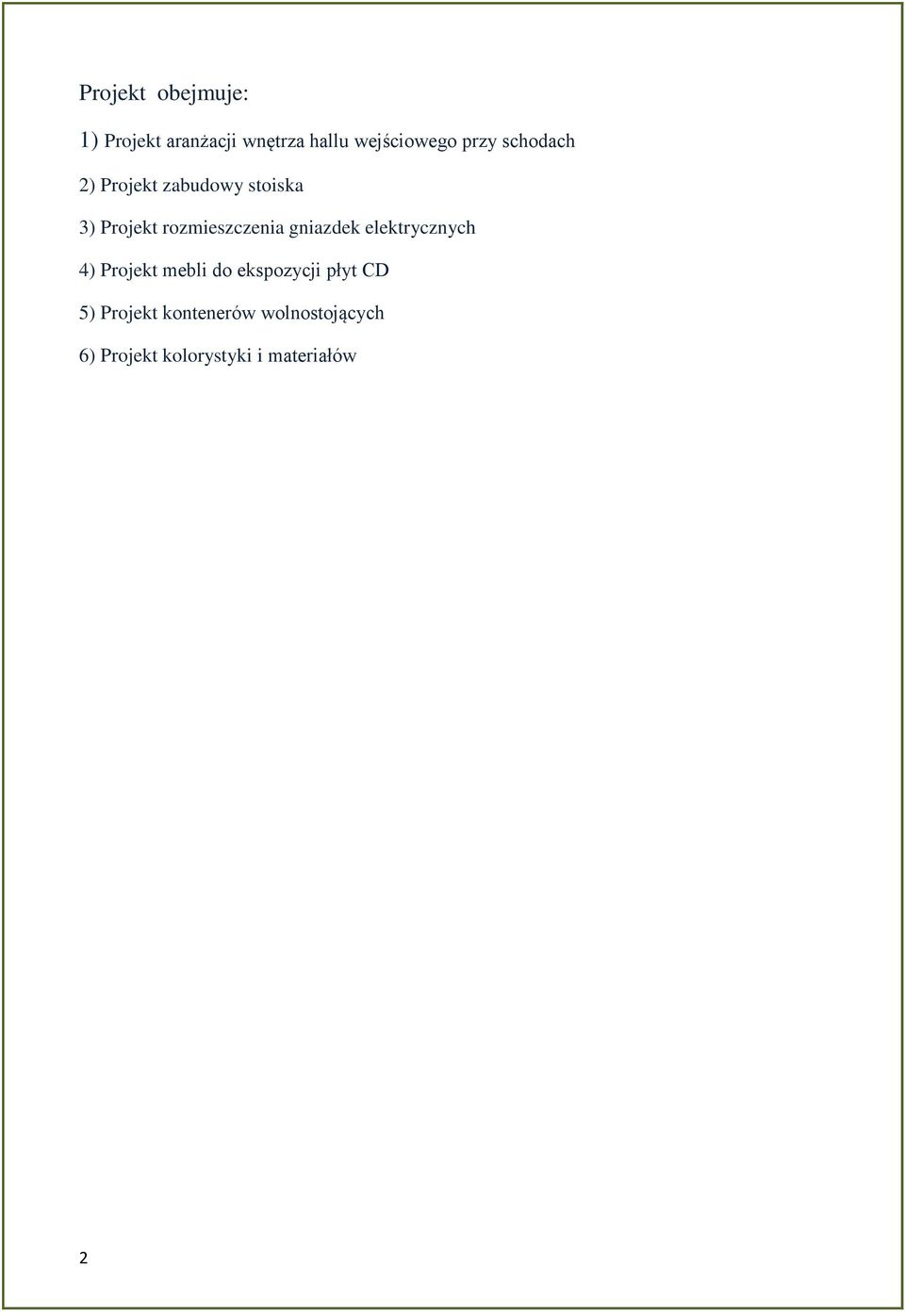

2 Projekt obejmuje: 1) Projekt aranżacji wnętrza hallu wejściowego przy schodach 2) Projekt zabudowy stoiska 3) Projekt rozmieszczenia gniazdek elektrycznych 4) Projekt mebli do ekspozycji płyt CD 5) Projekt kontenerów wolnostojących 6) Projekt kolorystyki i materiałów 2

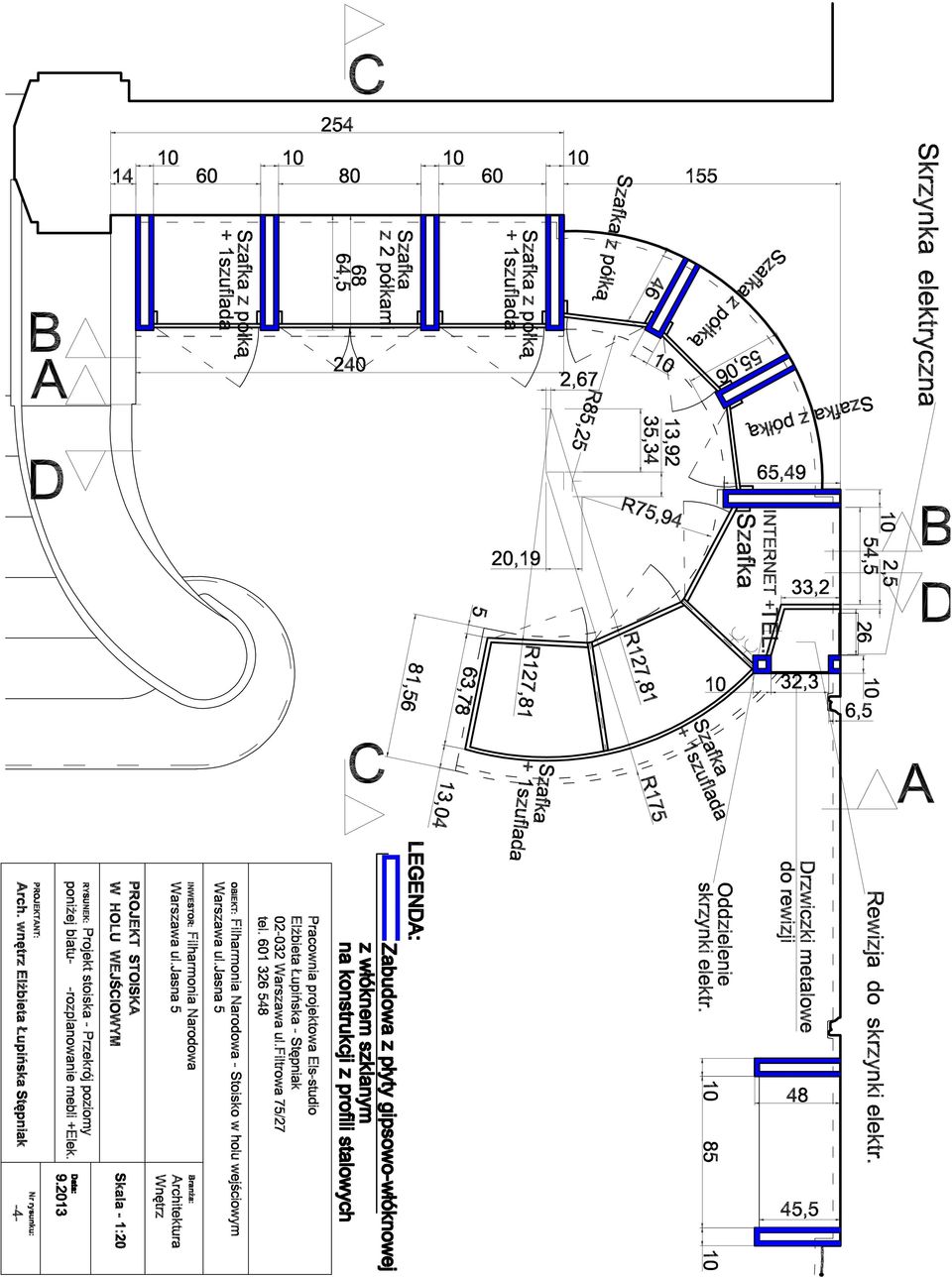

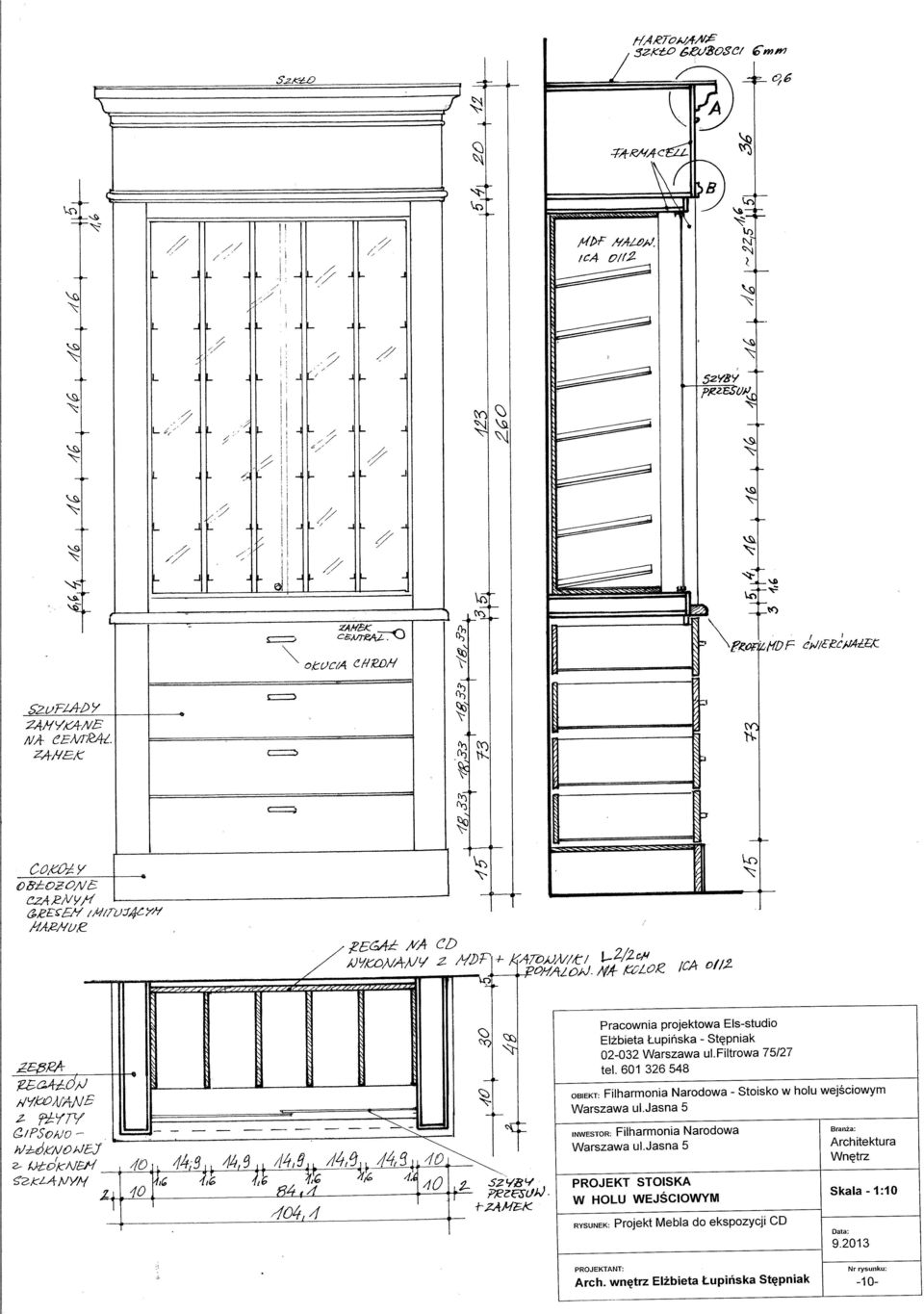

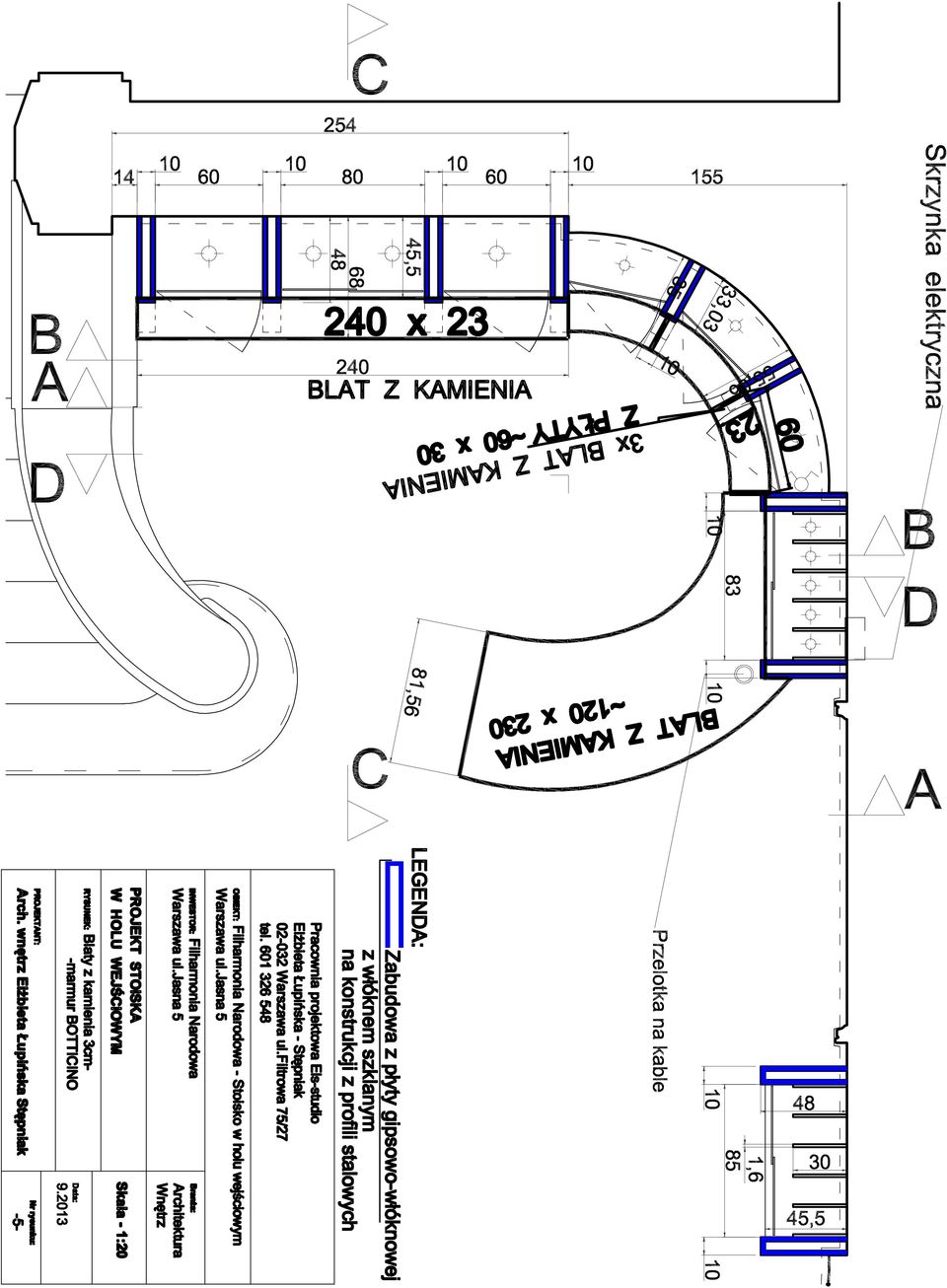

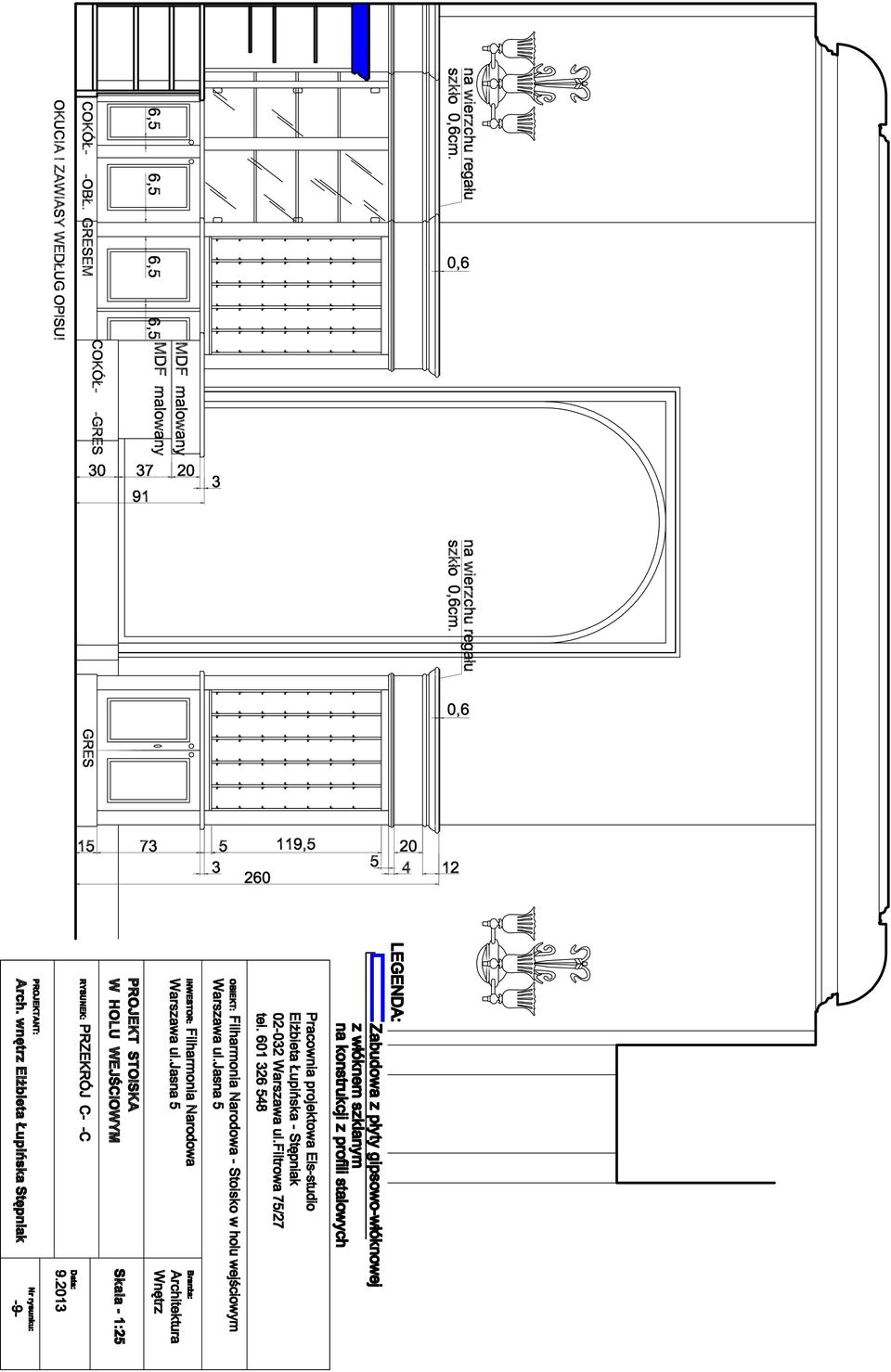

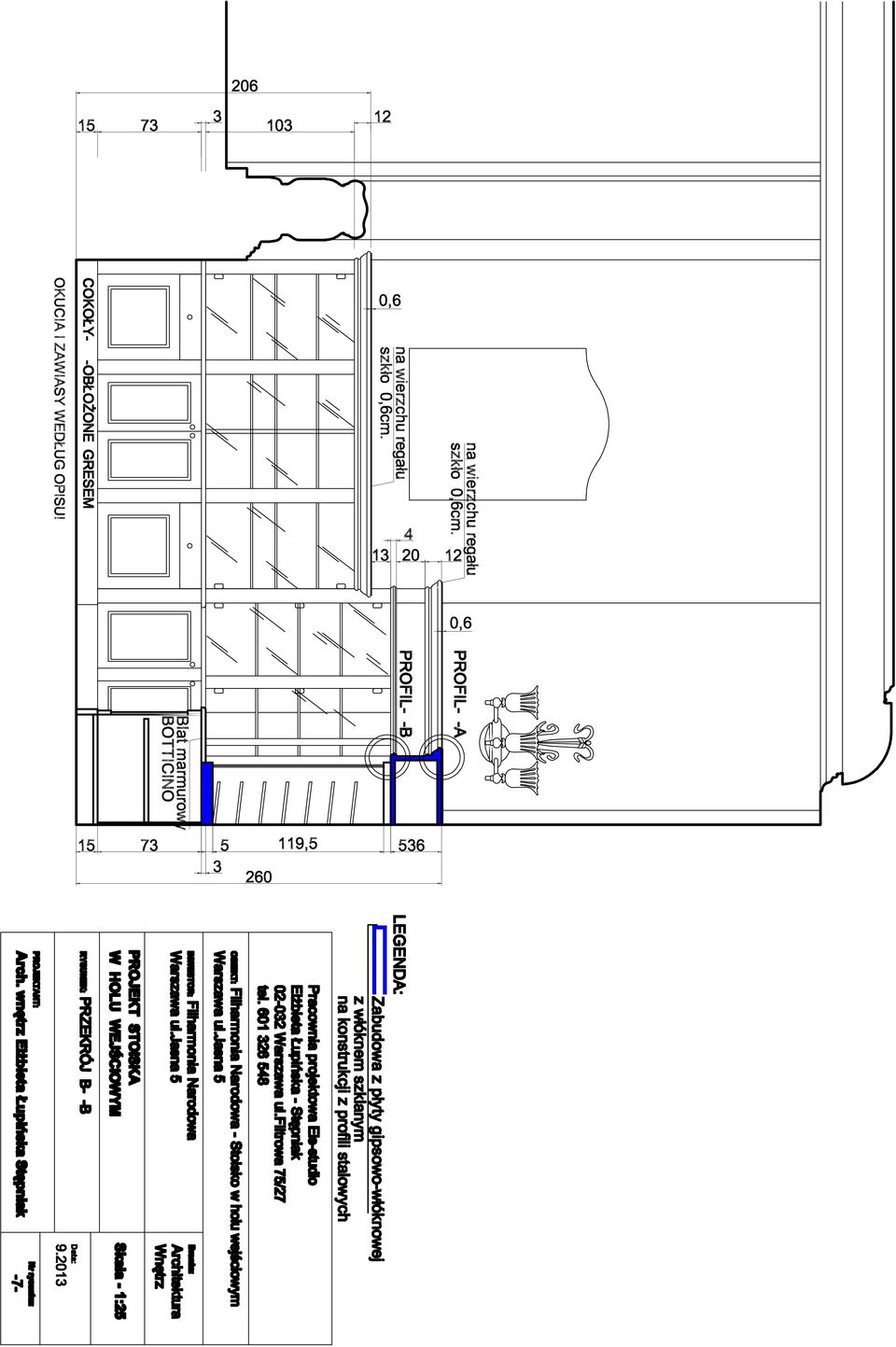

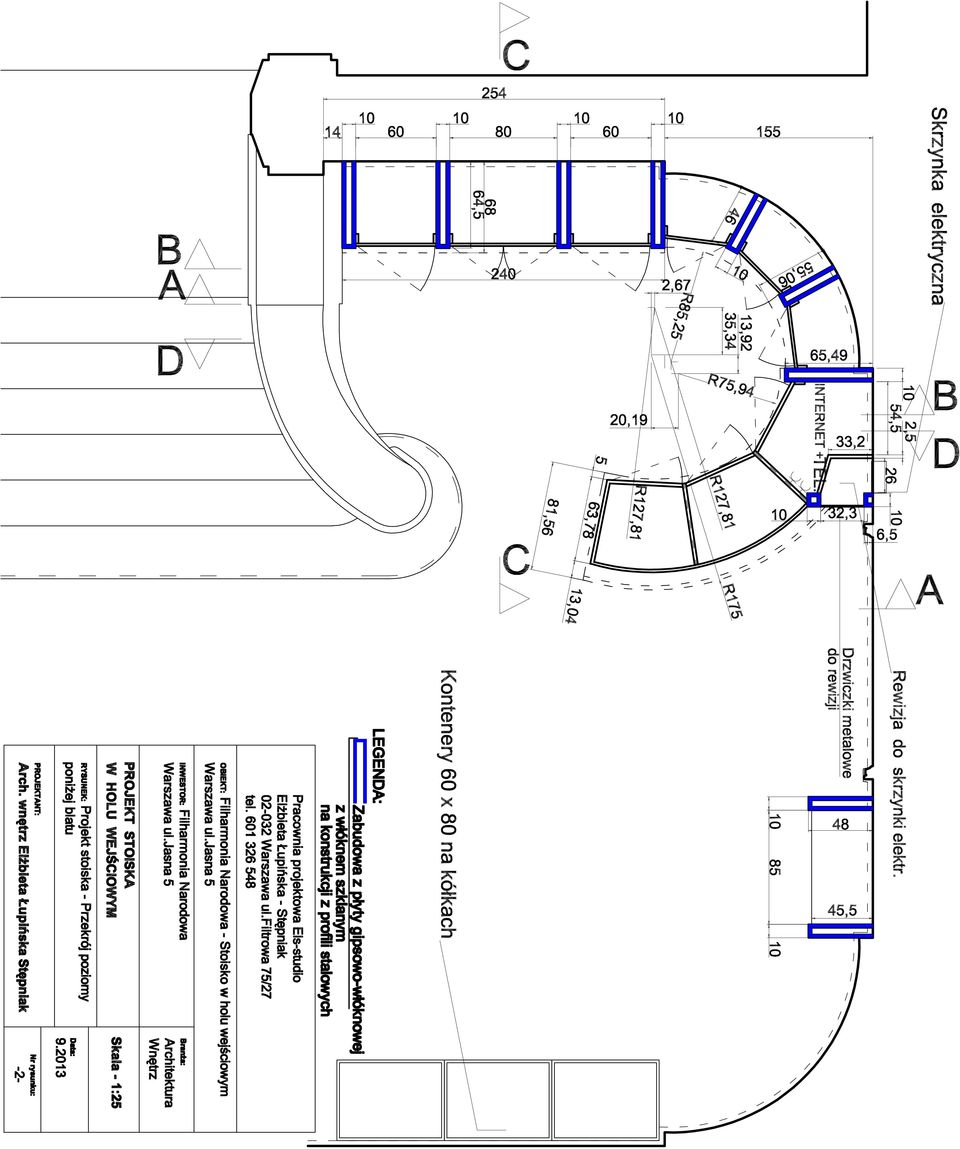

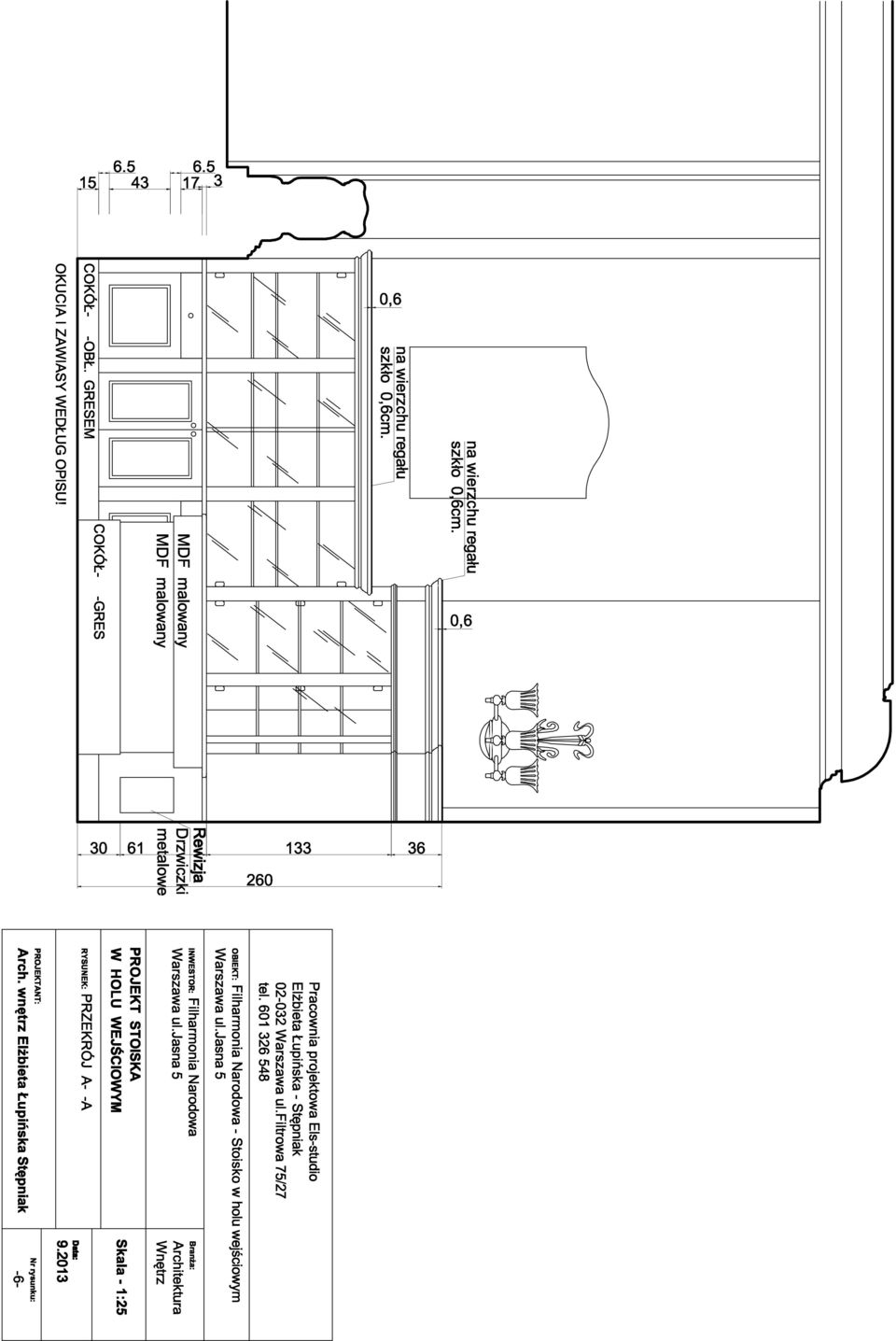

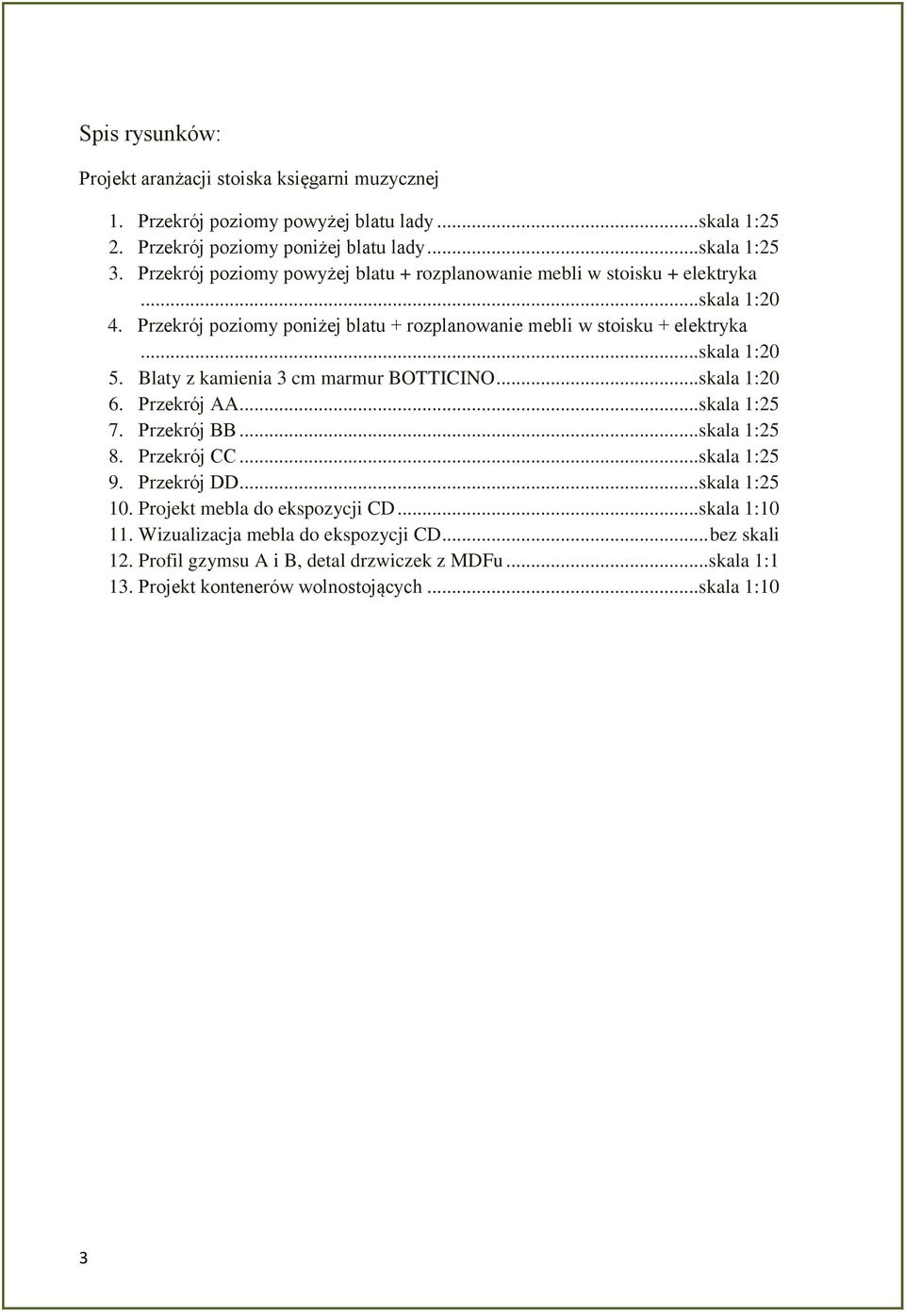

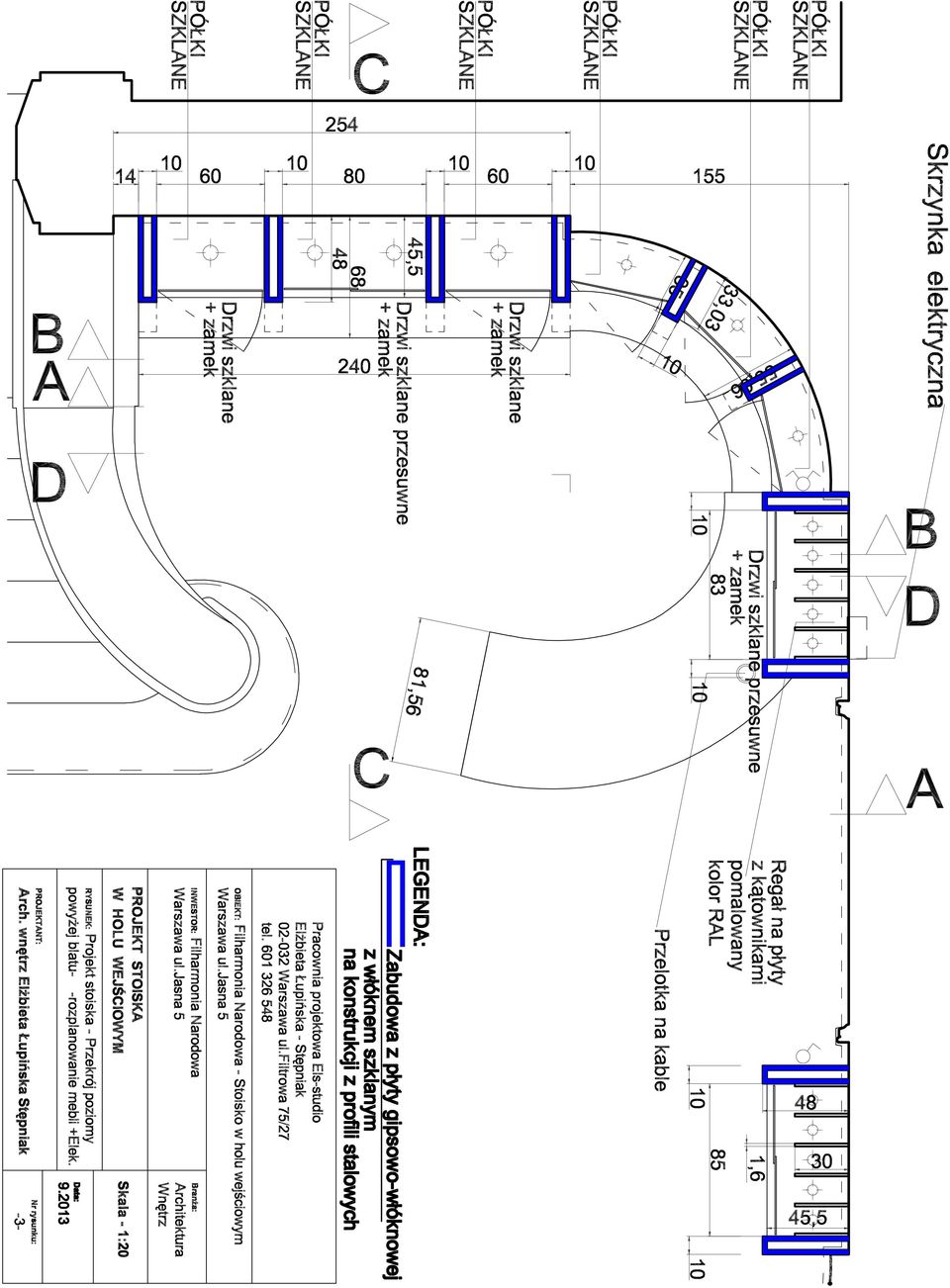

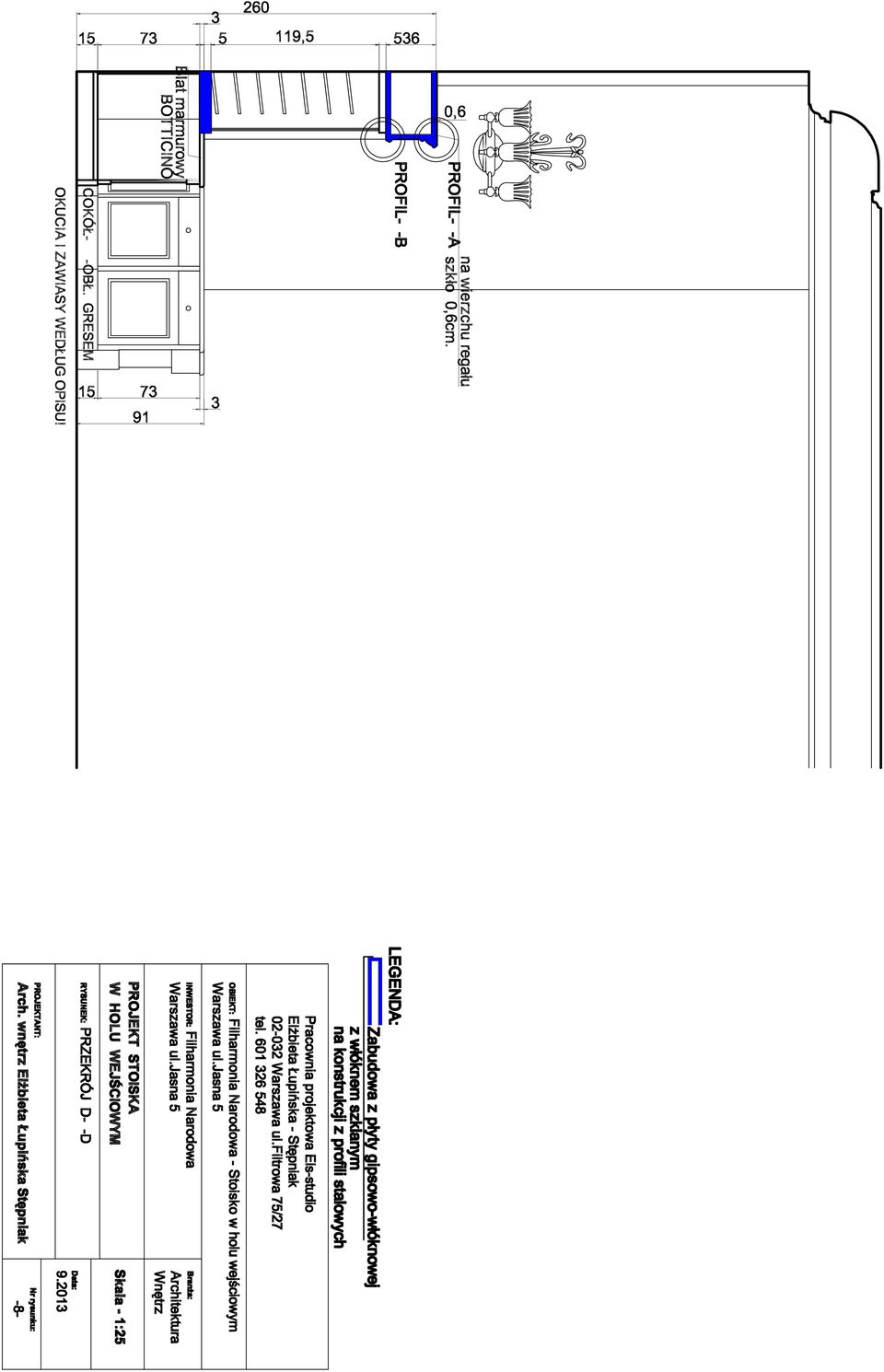

3 Spis rysunków: Projekt aranżacji stoiska księgarni muzycznej 1. Przekrój poziomy powyżej blatu lady... skala 1:25 2. Przekrój poziomy poniżej blatu lady... skala 1:25 3. Przekrój poziomy powyżej blatu + rozplanowanie mebli w stoisku + elektryka... skala 1:20 4. Przekrój poziomy poniżej blatu + rozplanowanie mebli w stoisku + elektryka... skala 1:20 5. Blaty z kamienia 3 cm marmur BOTTICINO... skala 1:20 6. Przekrój AA... skala 1:25 7. Przekrój BB... skala 1:25 8. Przekrój CC... skala 1:25 9. Przekrój DD... skala 1: Projekt mebla do ekspozycji CD... skala 1: Wizualizacja mebla do ekspozycji CD... bez skali 12. Profil gzymsu A i B, detal drzwiczek z MDFu... skala 1:1 13. Projekt kontenerów wolnostojących... skala 1:10 3

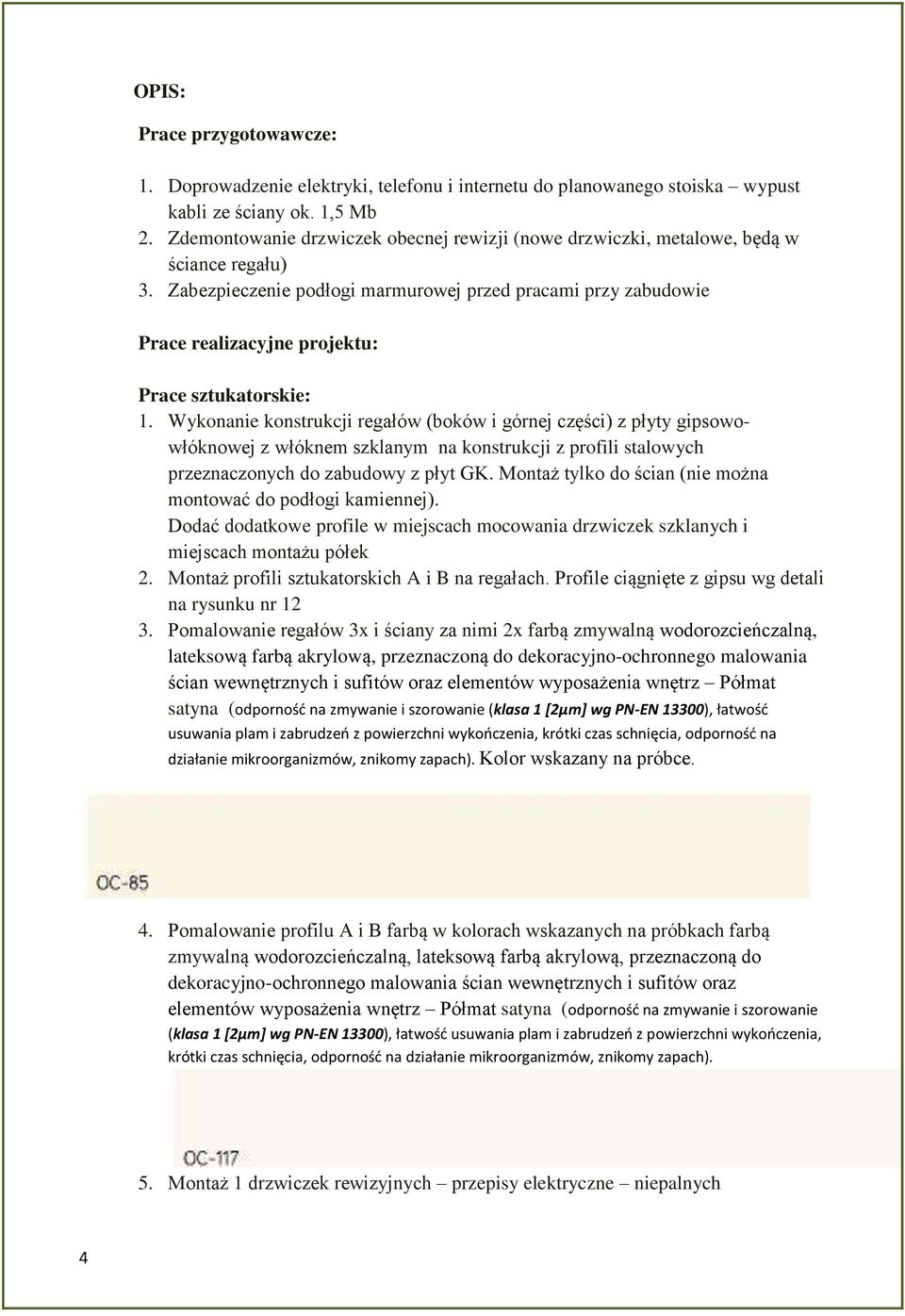

4 OPIS: Prace przygotowawcze: 1. Doprowadzenie elektryki, telefonu i internetu do planowanego stoiska wypust kabli ze ściany ok. 1,5 Mb 2. Zdemontowanie drzwiczek obecnej rewizji (nowe drzwiczki, metalowe, będą w ściance regału) 3. Zabezpieczenie podłogi marmurowej przed pracami przy zabudowie Prace realizacyjne projektu: Prace sztukatorskie: 1. Wykonanie konstrukcji regałów (boków i górnej części) z płyty gipsowowłóknowej z włóknem szklanym na konstrukcji z profili stalowych przeznaczonych do zabudowy z płyt GK. Montaż tylko do ścian (nie można montować do podłogi kamiennej). Dodać dodatkowe profile w miejscach mocowania drzwiczek szklanych i miejscach montażu półek 2. Montaż profili sztukatorskich A i B na regałach. Profile ciągnięte z gipsu wg detali na rysunku nr Pomalowanie regałów 3x i ściany za nimi 2x farbą zmywalną wodorozcieńczalną, lateksową farbą akrylową, przeznaczoną do dekoracyjno-ochronnego malowania ścian wewnętrznych i sufitów oraz elementów wyposażenia wnętrz Półmat satyna (odporność na zmywanie i szorowanie (klasa 1 [2μm] wg PN-EN 13300), łatwość usuwania plam i zabrudzeń z powierzchni wykończenia, krótki czas schnięcia, odporność na działanie mikroorganizmów, znikomy zapach). Kolor wskazany na próbce. 4. Pomalowanie profilu A i B farbą w kolorach wskazanych na próbkach farbą zmywalną wodorozcieńczalną, lateksową farbą akrylową, przeznaczoną do dekoracyjno-ochronnego malowania ścian wewnętrznych i sufitów oraz elementów wyposażenia wnętrz Półmat satyna (odporność na zmywanie i szorowanie (klasa 1 [2μm] wg PN-EN 13300), łatwość usuwania plam i zabrudzeń z powierzchni wykończenia, krótki czas schnięcia, odporność na działanie mikroorganizmów, znikomy zapach). 5. Montaż 1 drzwiczek rewizyjnych przepisy elektryczne niepalnych 4

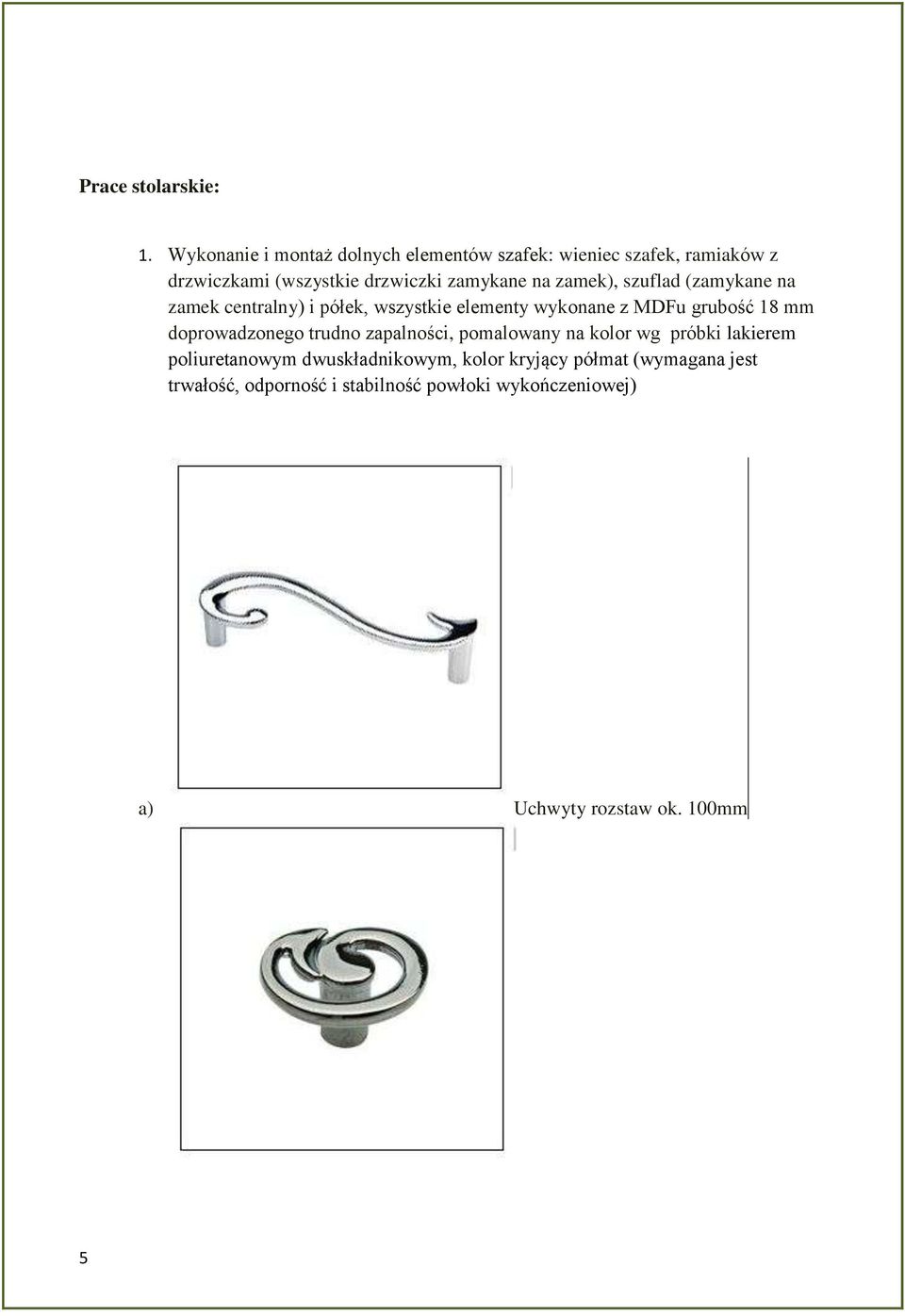

5 Prace stolarskie: 1. Wykonanie i montaż dolnych elementów szafek: wieniec szafek, ramiaków z drzwiczkami (wszystkie drzwiczki zamykane na zamek), szuflad (zamykane na zamek centralny) i półek, wszystkie elementy wykonane z MDFu grubość 18 mm doprowadzonego trudno zapalności, pomalowany na kolor wg próbki lakierem poliuretanowym dwuskładnikowym, kolor kryjący półmat (wymagana jest trwałość, odporność i stabilność powłoki wykończeniowej) a) Uchwyty rozstaw ok. 100mm ro 5

6 z b) zamek centralny 2. Wykonanie 2 wkładów do regałów na ekspozycję płyt CD. Materiał MDF grubość 18 mm trudno zapalny, pomalowany na kolor wg próbki lakierem poliuretanowym dwuskładnikowym, kolor kryjący półmat (wymagana jest trwałość, odporność i stabilność powłoki wykończeniowej) 3. Wykonanie zabudowy lady (całość wykonana z MDF-u trudno zapalnego, grubość 18 mm, pomalowany na kolor wg próbki lakierem poliuretanowym dwuskładnikowym, kolor kryjący półmat (wymagana jest trwałość, odporność i stabilność powłoki wykończeniowej) 4. Blaty na ladzie i elementy blatów regałów wykonane z marmuru Botticino gr 3cm, obróbka ćwierćwałek rys. nr 5 6

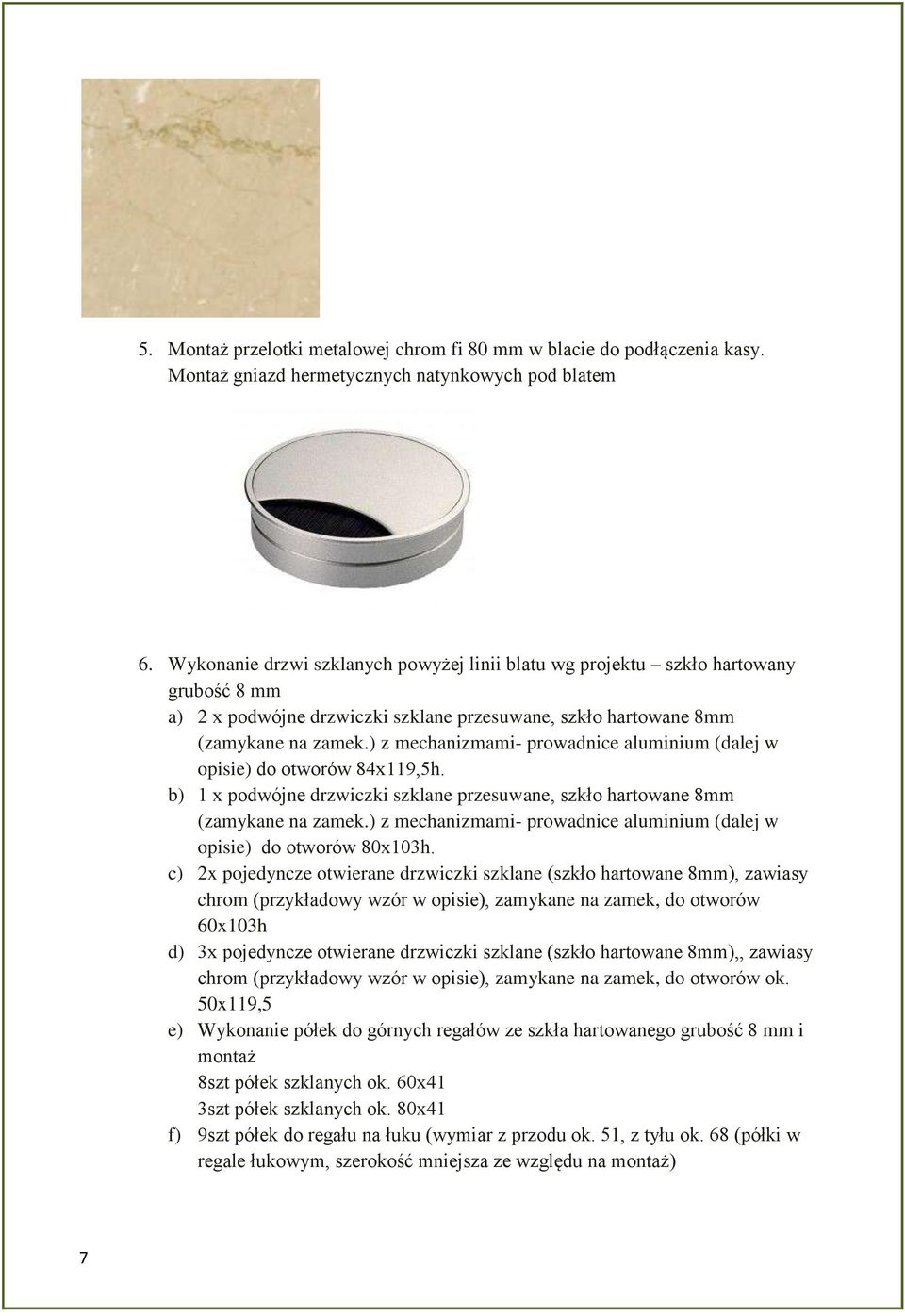

7 5. Montaż przelotki metalowej chrom fi 80 mm w blacie do podłączenia kasy. Montaż gniazd hermetycznych natynkowych pod blatem 6. Wykonanie drzwi szklanych powyżej linii blatu wg projektu szkło hartowany grubość 8 mm a) 2 x podwójne drzwiczki szklane przesuwane, szkło hartowane 8mm (zamykane na zamek.) z mechanizmami- prowadnice aluminium (dalej w opisie) do otworów 84x119,5h. b) 1 x podwójne drzwiczki szklane przesuwane, szkło hartowane 8mm (zamykane na zamek.) z mechanizmami- prowadnice aluminium (dalej w opisie) do otworów 80x103h. c) 2x pojedyncze otwierane drzwiczki szklane (szkło hartowane 8mm), zawiasy chrom (przykładowy wzór w opisie), zamykane na zamek, do otworów 60x103h d) 3x pojedyncze otwierane drzwiczki szklane (szkło hartowane 8mm),, zawiasy chrom (przykładowy wzór w opisie), zamykane na zamek, do otworów ok. 50x119,5 e) Wykonanie półek do górnych regałów ze szkła hartowanego grubość 8 mm i montaż 8szt półek szklanych ok. 60x41 3szt półek szklanych ok. 80x41 f) 9szt półek do regału na łuku (wymiar z przodu ok. 51, z tyłu ok. 68 (półki w regale łukowym, szerokość mniejsza ze względu na montaż) 7

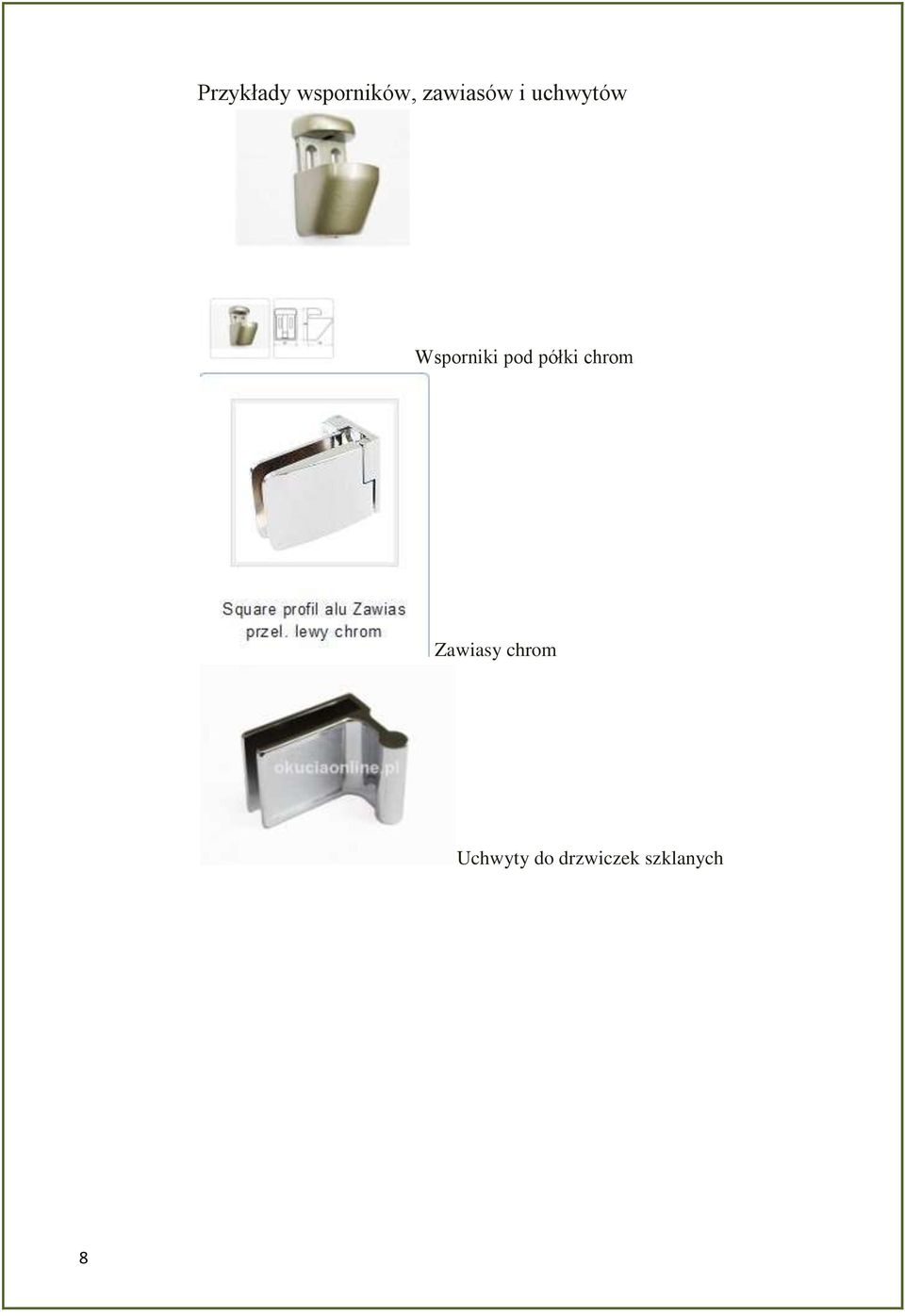

8 Przykłady wsporników, zawiasów i uchwytów Wsporniki pod półki chrom Zawiasy chrom Uchwyty do drzwiczek szklanych 8

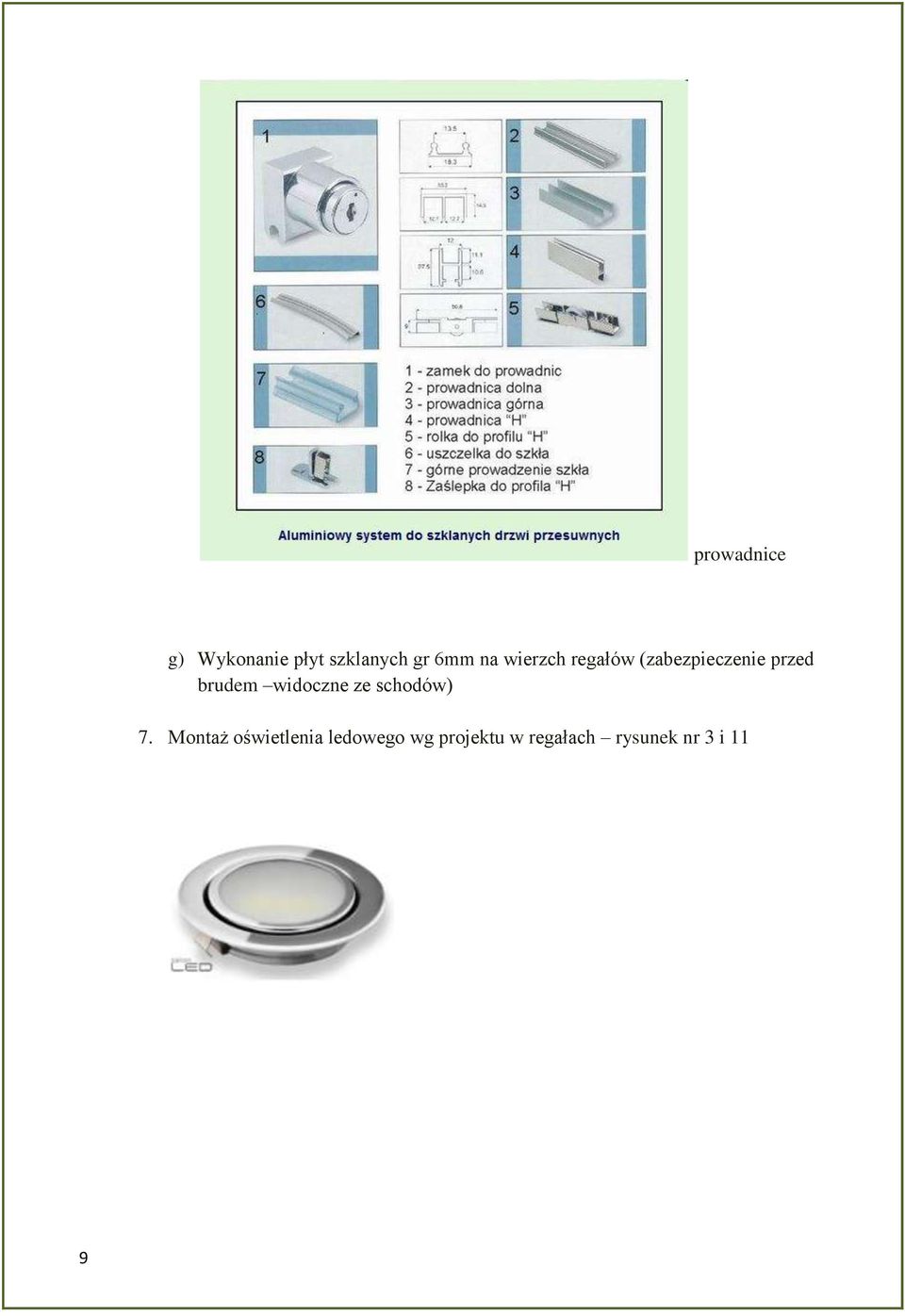

9 prowadnice g) Wykonanie płyt szklanych gr 6mm na wierzch regałów (zabezpieczenie przed brudem widoczne ze schodów) 7. Montaż oświetlenia ledowego wg projektu w regałach rysunek nr 3 i 11 9

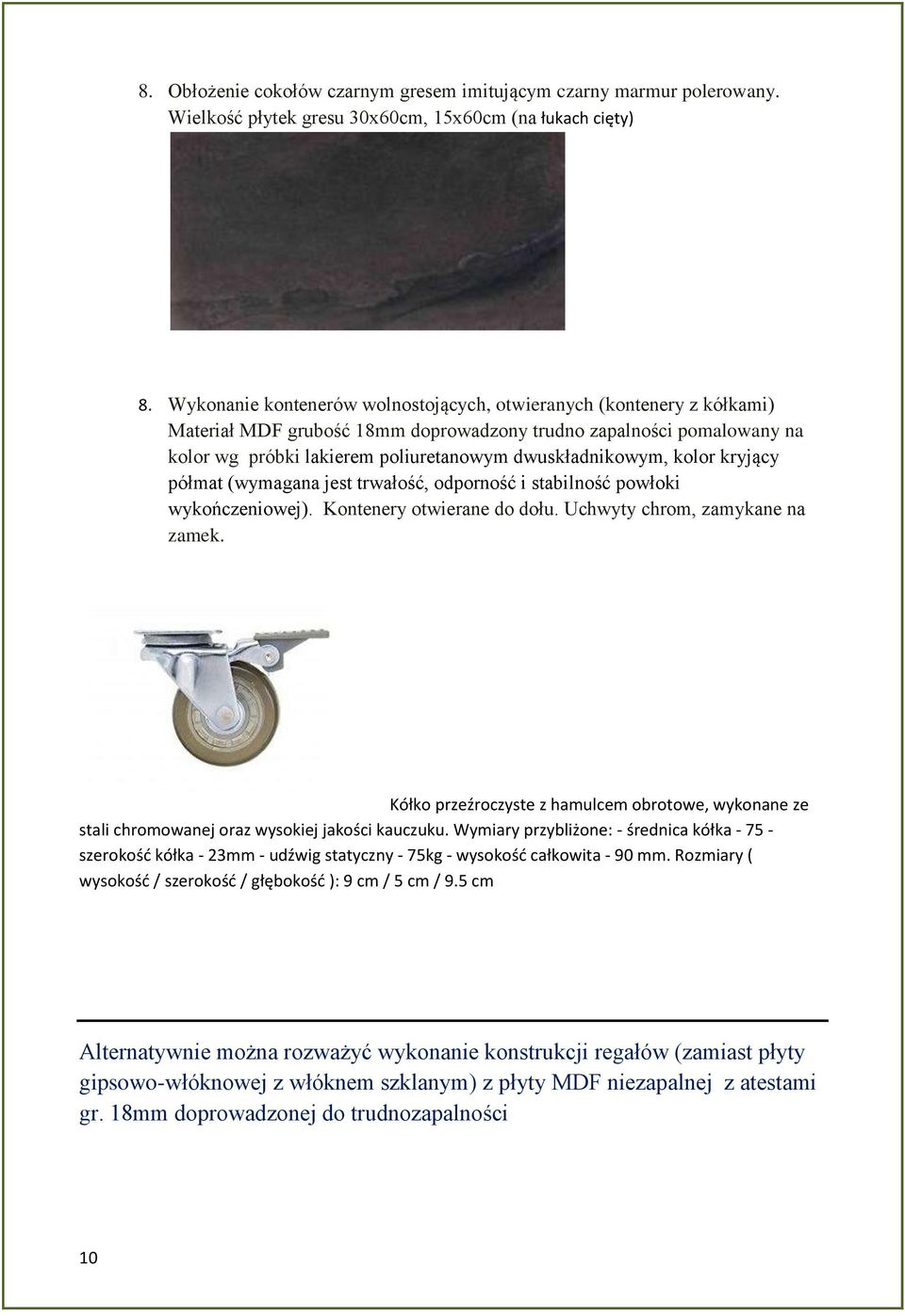

10 8. Obłożenie cokołów czarnym gresem imitującym czarny marmur polerowany. Wielkość płytek gresu 30x60cm, 15x60cm (na łukach cięty) 8. Wykonanie kontenerów wolnostojących, otwieranych (kontenery z kółkami) Materiał MDF grubość 18mm doprowadzony trudno zapalności pomalowany na kolor wg próbki lakierem poliuretanowym dwuskładnikowym, kolor kryjący półmat (wymagana jest trwałość, odporność i stabilność powłoki wykończeniowej). Kontenery otwierane do dołu. Uchwyty chrom, zamykane na zamek. Kółko przeźroczyste z hamulcem obrotowe, wykonane ze stali chromowanej oraz wysokiej jakości kauczuku. Wymiary przybliżone: - średnica kółka szerokość kółka - 23mm - udźwig statyczny - 75kg - wysokość całkowita - 90 mm. Rozmiary ( wysokość / szerokość / głębokość ): 9 cm / 5 cm / 9.5 cm Alternatywnie można rozważyć wykonanie konstrukcji regałów (zamiast płyty gipsowo-włóknowej z włóknem szklanym) z płyty MDF niezapalnej z atestami gr. 18mm doprowadzonej do trudnozapalności 10

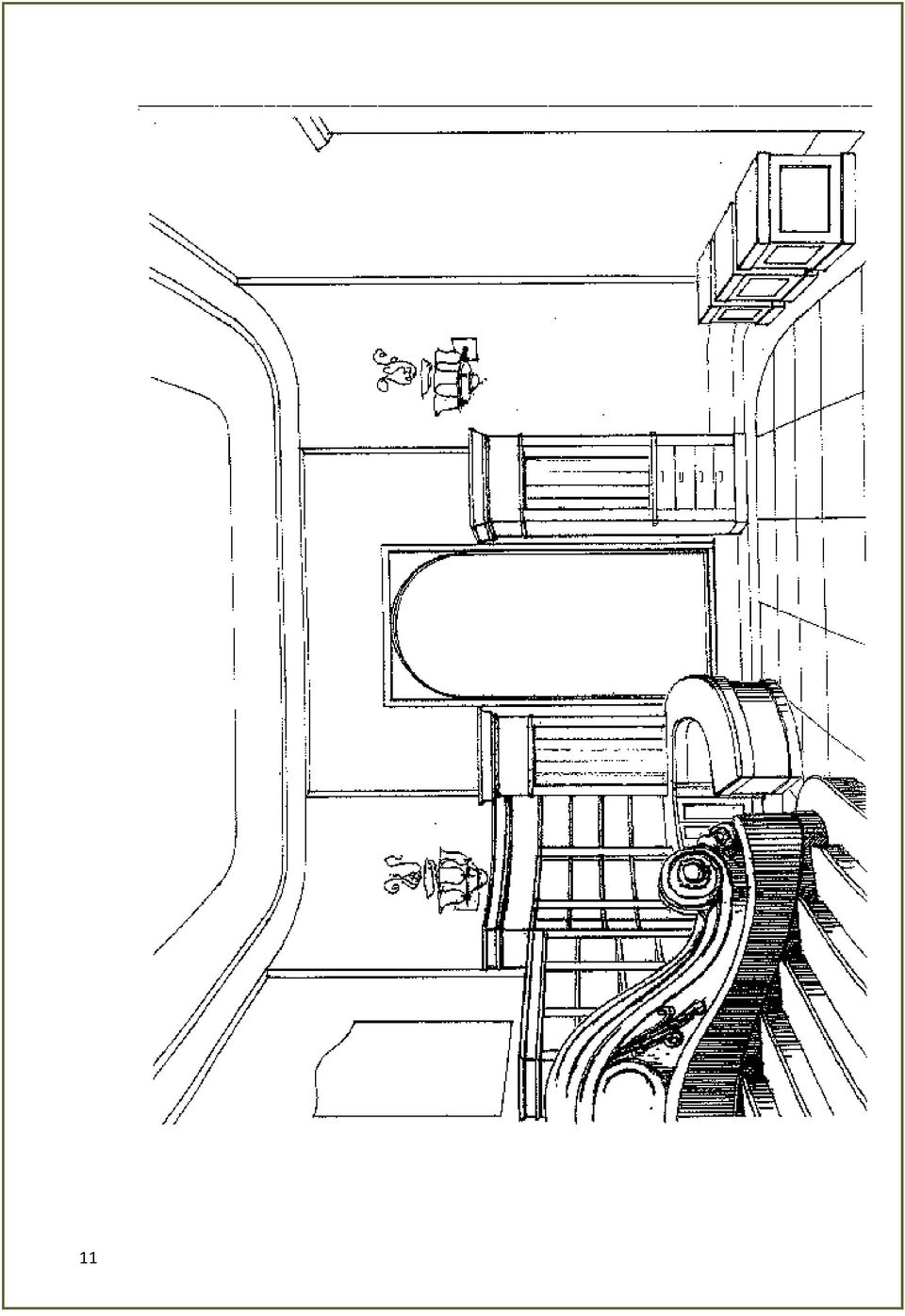

11 11
