1 4/2013/pn Załącznik nr 8b PROJEKT SPRZĘTU MAGAZYNOWEGO I WYPOSAŻENIA Muzeum Literackiego Henryka Sienkiewicza w Poznaniu, wraz z wnętrzami biurowo-socjalnymi oraz edukacyjno-wystawienniczymi. Obiekt: Adres: Kamienica mieszczańska Stary Rynek 84, Poznań Inwestor : Biblioteka Raczyńskich z siedzibą w Poznaniu, , Plac Wolności 19 Autor opracowania : We współpracy: arch. Agnieszka Sowa Szenk Wrocław rynek 8/17 arch. Tomasz Szenk DATA OPRACOWANIA Maj 2012 OŚWIADCZENIE PROJEKTANTÓW: Na podstawie art. 20 ust.4 ustawy z dnia 7 lipca 1994r. Prawo Budowlane (jednolity tekst Dz. U. Z 2003 r. Nr 207, poz z późniejszymi zmianami) oświadczamy, że niniejszy projekt wykonany został zgodnie z warunkami technicznymi, obowiązującymi przepisami i zasadami wiedzy technicznej. Projekt współfinansowany przez Unię Europejską z Europejskiego Funduszu Rozwoju Regionalnego w ramach Wielkopolskiego Regionalnego Programu Operacyjnego na lata FUNDUSZE EUROPEJSKIE DLA ROZWOJU INNOWACYJNEJ WIELKOPOLSKI

2 SPIS ZAWARTOŚCI PROJEKTU NR STR. Strona tytułowa 1 Spis zawartości projektu 2 A. CZĘŚĆ OPISOWA KOSZTORYS SPRZĘTU B. CZĘŚĆ GRAFICZNA: Rys Nr Nazwa Skala W1 Piwnica. magazyn podręczny 1:50 W2 Parter - strefa wejścia 1:50 W3 Piętro II. magazyn podręczny 1:50 W4 Poddasze. Pracownia przygotowywania wystaw, magazyn zbiorów 1:50 W5 Szafy S6 S7 1:25 1. DANE OGÓLNE 1.1 Przedmiot opracowania: Piwnica. Magazyn podręczny parter - strefa wejścia Piętro II. Magazyn podręczny Poddasze. Pracownia przygotowywania wystaw, magazyn zbiorów 2

3 A. CZĘŚĆ OPISOWA: Sprzęt uzupełniający i magazynowy Lp. Schemat Wymagane warunki Ilość 1. S3 Szafa Szafa metalowa do przechowywania arkuszy o formacie max. A-0. Wykonana z blachy, malowana farbą proszkową. Szuflady zamykane na zamek 4 Komentarz [PM1]: Czy ta numeracja ma zostać? Nie dostałem części graficznej (B) Wysokość: 56cm Głębokość: 93 cm Szerokość: 133 cm 2. S4 Szafa dwuskrzydłowa, metalowa przeznaczona do przechowywania akt, segregatorów oraz innych dokumentów, które wymagają dodatkowego zabezpieczenia, wyposażona w oddzielną skrytkę, z drzwiami dwuskrzydłowymi, zamykaną na zamek krzywkowy. Wykonana z blachy, malowana farbą proszkową Zamykana na zamek. 3 Wysokość 192cm Głębokość szafy 42cm Szerokość szafy 90 cm Ilość półek 3 szt. Waga 68 kg 3. S5 Szafa Wieniec szafy wykonany z blachy stalowej o grubości 1,0 mm, pozostałe elementy z blachy o grubości 0,8 mm. Szafa zamykana roletą z tkaniny niepalnej. 10 Szafa posiada dwie przestawne co 25 mm półki. Wysokość: 104cm Głębokość: 43,5cm Szerokość: 120 cm Ilość półek: 4 szt. Waga: 50 kg 4. S6 Szafa dwuskrzydłowa 1 3

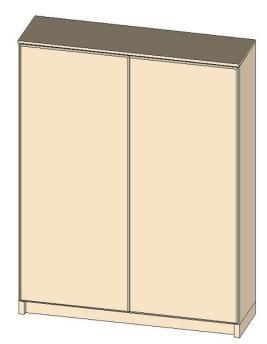

4 Wykonana z płyty meblowej MDF 18mm, fornirowanej fornirem dębowym. Zamykana na zamek. Wysokość: 170 cm Głębokość: 42 cm Szerokość: 160 cm Ilość półek: 4 szt. 5. S7 Szafa dwuskrzydłowa z barkiem kawowym. Wykonana z płyty meblowej MDF 18mm, fornirowanej fornirem dębowym. 1 Wysokość: 170 cm Głębokość: 42 cm Szerokość: 90 cm Ilość półek 3 szt. 6. S8 Szafa o podwyższonej odporności ogniowej przeznaczona do przechowywania akt, dokumentów. Zewnętrzny płaszcz stalowy wykonany z blachy o gr. 3 mm. Grubość pancerza drzwi - 60 mm, Wysokość: 185cm Głębokość: 55 cm Szerokość: 96 cm 1 Ilość półek: 3 szt. 7. S8 Szafka kartotekowa 5-szufladowa na kartoteki. Szuflada przystosowana do dwóch rzędów kartotek o formacie A5 pionowo. Maksymalny wymiar przechowywanego dokumentu 215x225mm. 1 Wysokość: 130 cm Głębokość: 63 cm Szerokość: 55 cm 8. ST1 Stół konferencyjny Blat MDF melaminowany kolor: dąb. Nogi metalowe w kolorze aluminium, mocowane do ramy blatu w sposób umożliwiający obrót blatu o 90 stopni do pozycji pionowej. Oparcie do 13 4

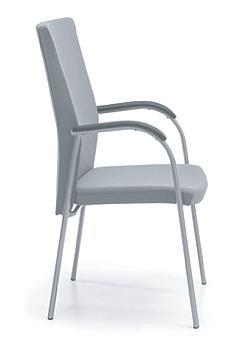

5 podłoża w postaci kółek jezdnych typu meblowego z hamulcem. Wysokość: 75 cm Długość: 120 cm Szerokość: 60 cm 9. ST2 Stół roboczy Blat MDF melaminowany, kolor: dąb. Konstrukcja stalowa, malowana proszkowo, kolor aluminium. 2 Wysokość: 75 cm Długość: 160 cm Szerokość: 80 cm K1 Krzesło biurowe obrotowe. Regulacja wysokości: sprężyna gazowa. Kolor stelaża: chrom, kolor tapicerki: grafitowy K2 Krzesło konferencyjne, na nogach, tapicerowane, kolor stelaża : chrom, kolor tapicerki: grafitowy. 40 5

6 12. K3 Krzesło Krzesło konferencyjne. Rama stalowa, chromowana, siedzisko i oparcie: sklejka bukowa lakierowana K4 Krzesło biurowe obrotowe Regulacja wysokości: sprężyna gazowa Kolor stelaża: czarny, kolor tapicerki: grafitowy Wózek jednostronny, czarno-biały o pojemności 13 segregatorów A-4 na każdą półkę wózka. Materiał: stal Wózek jest wyposażony w hamulce dla 1 pary kół. 4 Wysokość: 90 cm Szerokość: 98 cm Głębokość: 35 cm Wymiary półki: głębokość 252mm x szerokość 735mm 15. Drabinka biblioteczna Flo - szara (antracyt). Drabinka wykonana jest z ramy aluminiowej, elementy wykończeniowe z tworzywa sztucznego. Wysokość całkowita drabinki przed rozłożeniem to 750mm, po rozłożeniu mm. 1 6

7 16. W1 Metalowy wieszak szeregowy, półką, i dodatkową listwą wieszaków dla dzieci. Konstrukcja wykonana ze stalowych profili malowanych farbą proszkową Wieszak wyposażony w kółka jezdne z blokadą 3 Wysokość: 170cm Szerokość: 40 cm Długość: 100 cm 17. Paulmann Work lampka biurkowa LED 21xLED 12V chrom RK1 Krata z siatką do przechowywania obrazów podwieszona na prowadnicy umożliwiającej wysuwanie. Szerokość: zgodnie z rysunkiem Wysokość: 220cm 3 7
