OPIS PRZEDMIOTU ZAMÓWIENIA

Transkrypt

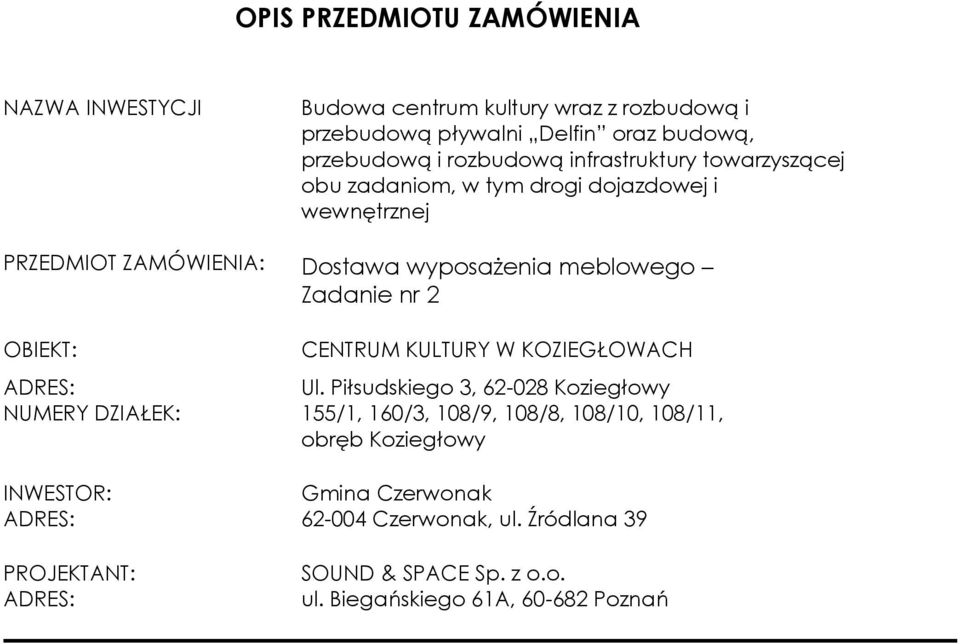

1 PRZEDMIOTU ZAMÓWIENIA NAZWA INWESTYCJI PRZEDMIOT ZAMÓWIENIA: Budowa centrum kultury wraz z rozbudową i przebudową pływalni Delfin oraz budową, przebudową i rozbudową infrastruktury towarzyszącej obu zadaniom, w tym drogi dojazdowej i wewnętrznej Dostawa wyposażenia meblowego Zadanie nr 2 OBIEKT: CENTRUM KULTURY W KOZIEGŁOWACH ADRES: Ul. Piłsudskiego 3, Koziegłowy NUMERY DZIAŁEK: 155/1, 160/3, 108/9, 108/8, 108/10, 108/11, obręb Koziegłowy INWESTOR: Gmina Czerwonak ADRES: Czerwonak, ul. Źródlana 39 PROJEKTANT: ADRES: SOUND & SPACE Sp. z o.o. ul. Biegańskiego 61A, Poznań

2 1. Kraty pomieszczeń wykaz i ogólny opis wyposażenia Pomieszczenie nr 0.01 Poziom: HOL 267,1 m2 1/ System sof modułowych (forma prosta): podstawa ze stali nierdzewnej polerowanej, przekrój profilu prostokątny siedzisko, oparcie całość tapicerowana, tkanina w kolorze żółtym, zbliżonym do RAL1012 (z zachowaniem wymogów pożarowych), co najmniej cykli ścieralności, tkanina łatwo-czyszcząca sofa wolnostojąca zpodłokietnikami, wymiary modułu: 144 x 79 x 89 cm (siedzisko na poziomie 43,5cm), tolerancja 0,5% np. system VooVoo lub równoważne, 6 szt.; stoły niskie 50x50x40cm (+/-1%), stelaż na profilach prostokątnych, chromowany, ślizgi do podłoża twardego, blat fornir wiśnia, grubość nie mniej jak 2cm 4 szt. system linek stalowych do montażu dekoracji 2/ Bar - lada podawcza wymiary i układ dopasowany do geometrii pomieszczenia od strony holu system 2 poziomów blatu, od strony roboczej na wysokości 85cm, od strony podawczej:110cm całość: fornir wiśnia

3 cokół (10cm) i blaty, podawczy i roboczy stal nierdzewna szczotkowana element blatu podnoszony (umożliwiający wejście) światło przejścia minimum 90cm - zestaw szaf pod ścianą - witryna chłodnicza - nowoczesny i atrakcyjny design oraz wysoka jakość wykonania: wbudowany agregat, wyposażona w rozsuwane tylne drzwi i uchylną szybę przednią, szyba gięta, zakres temperatury od +1 C do 5 C, wyposażona w regulowany, elektroniczny termostat Szczegółowe rozmieszczenie elementów wyposażenie na rzutach

4 Pomieszczenie nr SZATNIA ODZIEŻY WIERZCHNIEJ 30,3 m2 Wyposażenie wieszaki wolnostojące: stelaż z twardej stalowej rury czterokątnej lub kwadratowej w kolorze czarnym anodowanej aluminium, malowanej proszkowo; wieszaki anodowane w kolorze czarnym, wieszaki obustronne z czarnego tworzywa sztucznego (minimum 10 wieszaków na 1mb, po jednej stronie stojaka) wieszaki ścienne: stelaż z twardej stalowej rury czterokątnej lub kwadratowej w kolorze czarnym anodowanej aluminium, malowanej proszkowo; wieszaki anodowane w kolorze czarnym, wieszaki obustronne z czarnego tworzywa sztucznego (minimum 10 wieszaków na 1mb, po jednej stronie stojaka) lada podawcza, głębokość 40cm, długość dopasowana do wymiaru pomieszczenia, element skrajny podnoszony (umożliwiający wejście do przestrzeni szatni) światło przejścia minimum 90cm (dodatkowy uchylny panel przedni maskujący przejście od strony holu), okładzina z płyt włóknocementowych analogicznie do wykończenia ścian pomieszczenia holu, blat laminat HPL, kolor grafitowy RAL9017

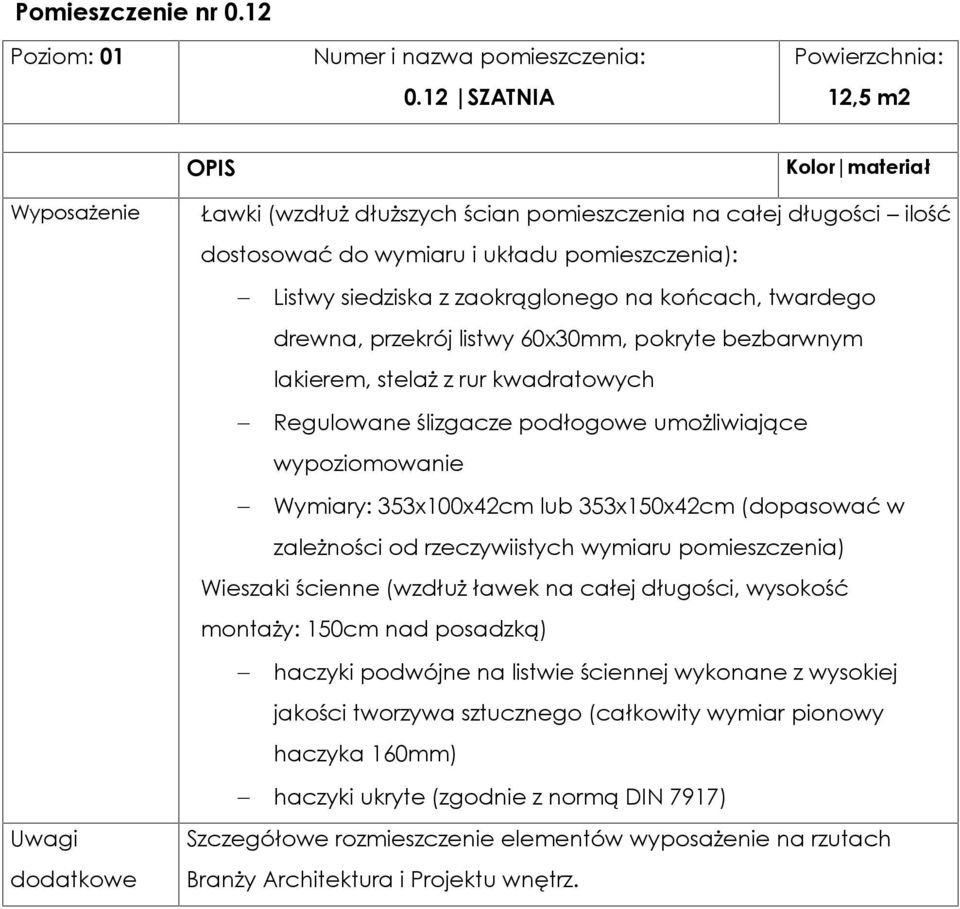

5 Pomieszczenie nr SZATNIA 12,5 m2 Wyposażenie Ławki (wzdłuż dłuższych ścian pomieszczenia na całej długości ilość dostosować do wymiaru i układu pomieszczenia): Listwy siedziska z zaokrąglonego na końcach, twardego drewna, przekrój listwy 60x30mm, pokryte bezbarwnym lakierem, stelaż z rur kwadratowych Regulowane ślizgacze podłogowe umożliwiające wypoziomowanie Wymiary: 353x100x42cm lub 353x150x42cm (dopasować w zależności od rzeczywiistych wymiaru pomieszczenia) Wieszaki ścienne (wzdłuż ławek na całej długości, wysokość montaży: 150cm nad posadzką) haczyki podwójne na listwie ściennej wykonane z wysokiej jakości tworzywa sztucznego (całkowity wymiar pionowy haczyka 160mm) haczyki ukryte (zgodnie z normą DIN 7917)

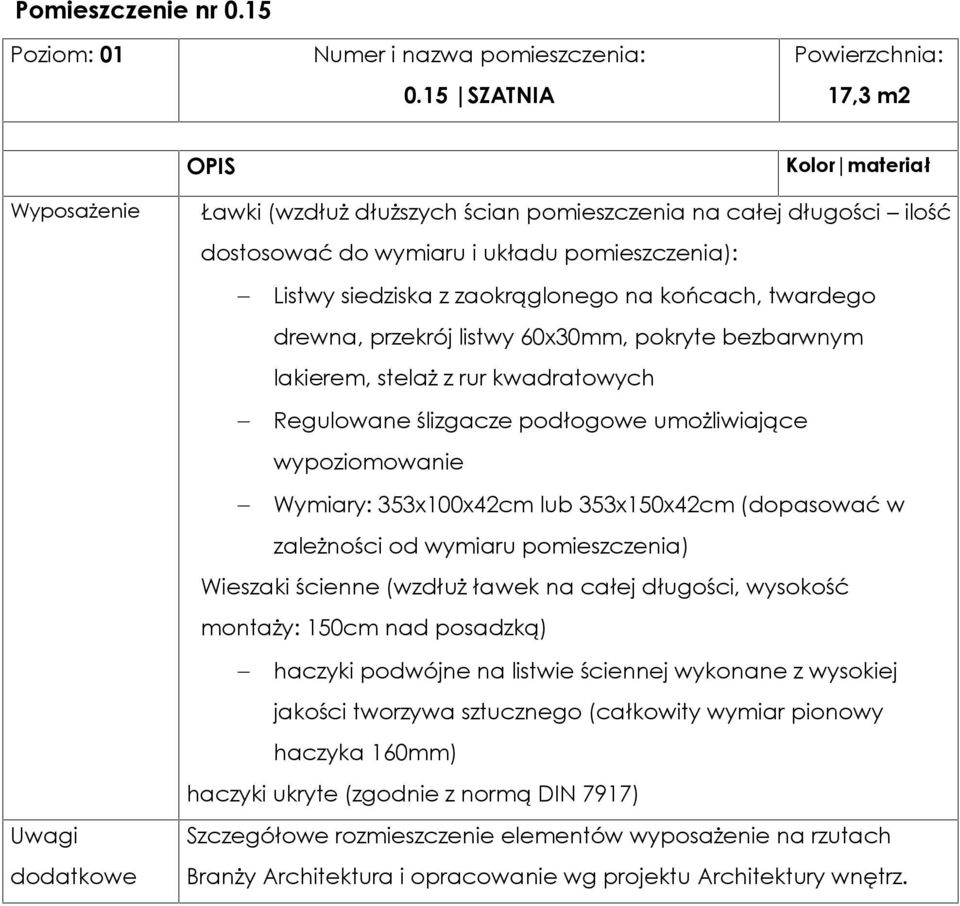

6 Pomieszczenie nr SZATNIA 17,3 m2 Wyposażenie Ławki (wzdłuż dłuższych ścian pomieszczenia na całej długości ilość dostosować do wymiaru i układu pomieszczenia): Listwy siedziska z zaokrąglonego na końcach, twardego drewna, przekrój listwy 60x30mm, pokryte bezbarwnym lakierem, stelaż z rur kwadratowych Regulowane ślizgacze podłogowe umożliwiające wypoziomowanie Wymiary: 353x100x42cm lub 353x150x42cm (dopasować w zależności od wymiaru pomieszczenia) Wieszaki ścienne (wzdłuż ławek na całej długości, wysokość montaży: 150cm nad posadzką) haczyki podwójne na listwie ściennej wykonane z wysokiej jakości tworzywa sztucznego (całkowity wymiar pionowy haczyka 160mm) haczyki ukryte (zgodnie z normą DIN 7917) Branży Architektura i opracowanie wg projektu Architektury wnętrz.

7 Pomieszczenie nr POM. SOCJALNE 3,8 m2 Wyposażenie szafki lodówka podblatowa szer. do 50cm Branży Architektura i opracowanie wg projektu Architektury wnętrz.

8 Pomieszczenie nr SALA WIELOFUNKCYJNA 333,7 m2 Wyposażenie Krzesła, siedzisko i oparcie nietapicerowane, sklejka w kolorze czarnym, nogi chromowane, możliwość łączenia w rzędy i między rzędami oraz sztaplowania, bez podłokietników: krzesło z profilowanej sklejki bukowej, w laminacie HPL kolor czarny, stelaż 4- nożny bez podłokietników, z aluminium polerowanego, tapicerka: brak, ślizg do podłóg twardych, Kpl. łączników aluminiowych polerowanych do krzesła bez podłokietników, do szeregowego ustawiania, z regulacją odległości, Kpl. Łączników aluminiowych polerowanych do łączenia rzędów krzeseł (długość dopasowana do zaprojektowanego rozstawu rzędów). 22x = 216 szt. Wzorzec parametrów technicznych, użytkowych, funkcjonalnych, jakościowych i estetycznych krzeseł krzesło AXO. Branży Architektura i opracowanie wg projektu Architektury wnętrz.

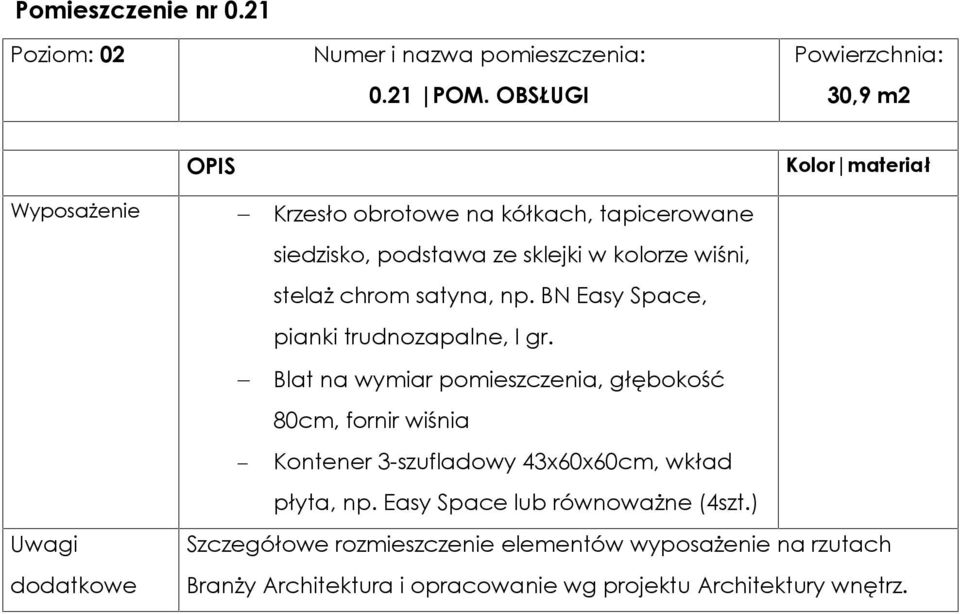

9 Pomieszczenie nr 0.21 Poziom: POM. OBSŁUGI 30,9 m2 Wyposażenie Krzesło obrotowe na kółkach, tapicerowane siedzisko, podstawa ze sklejki w kolorze wiśni, stelaż chrom satyna, np. BN Easy Space, pianki trudnozapalne, I gr. Blat na wymiar pomieszczenia, głębokość 80cm, fornir wiśnia Kontener 3-szufladowy 43x60x60cm, wkład płyta, np. Easy Space lub równoważne (4szt.) Branży Architektura i opracowanie wg projektu Architektury wnętrz.

10 Pomieszczenie nr POM. BIUROWE 16,1 m2 Wyposażenie szafa aktowa: wymiary 80x44,5x189,5cm (tolerancja 0,5%), fornir wiśnia, np. Easy Space BN lub równoważne; biurko proste 160x80x72cm (tolerancja 0,5%), kwadratowy stelaż chromowany, przelotka prawa, nogi kwadratowe, dodatkowy, maskujący panel przedni (dolny), fornir wiśnia, np. BN Easy Space lub równoważne 2 szt.; szafa z drzwiami przesuwnymi: 120x44,5x72cm (tolerancja 0,5%), fornir wiśnia, np. BN Easy Space lub równoważne Krzesło obrotowe na kółkach, tapicerowane siedzisko, podstawa ze sklejki w kolorze wiśni, stelaż chrom satyna, np. BN Easy Space, pianki trudnozapalne, I gr. 2 szt.; Kontener 3-szufladowy 43x60x60cm, wkład płyta, np. BN Easy Space lub równoważne 2 szt.

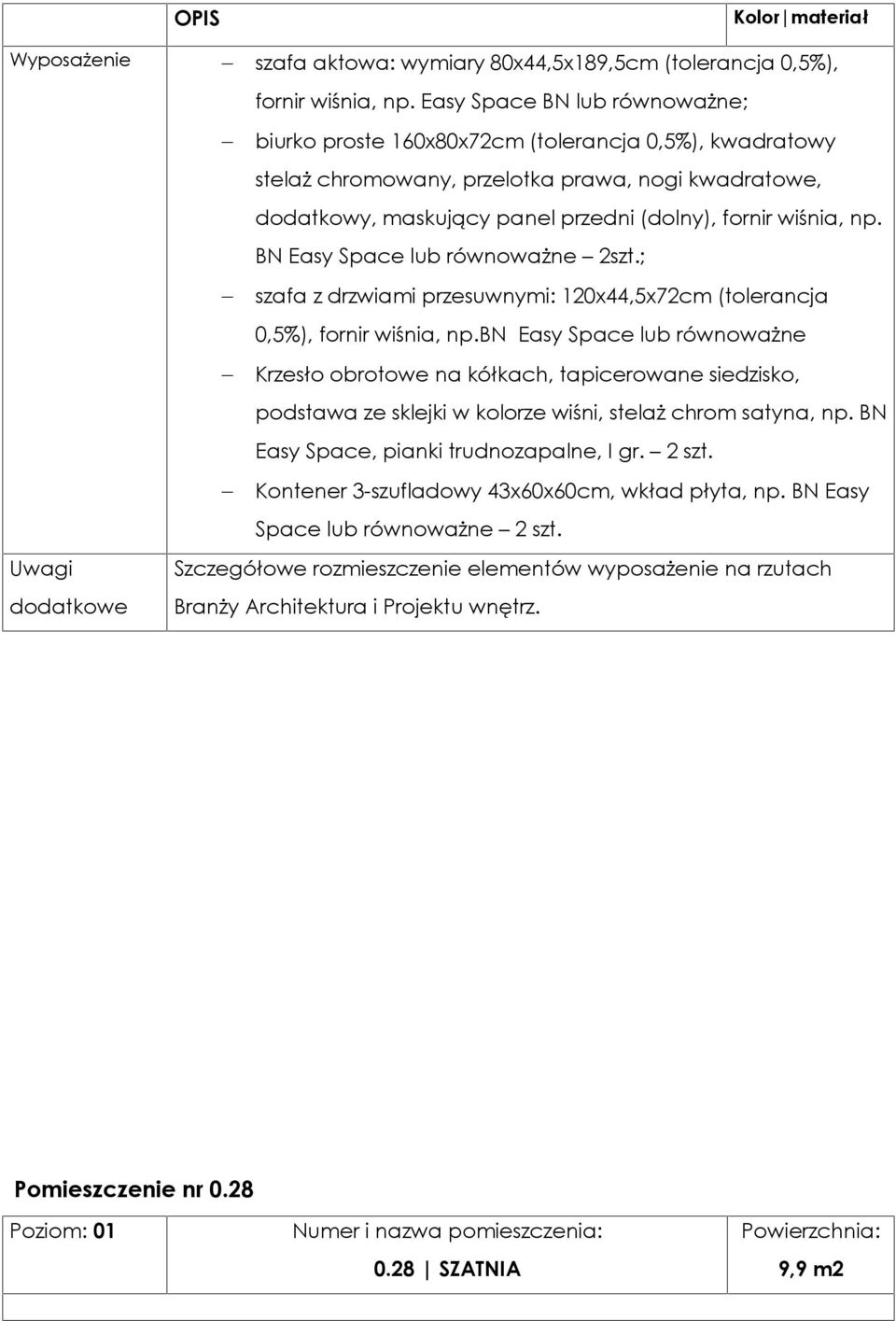

11 Pomieszczenie nr POM. BIUROWE 16,1 m2 Wyposażenie szafa aktowa: wymiary 80x44,5x189,5cm (tolerancja 0,5%), fornir wiśnia, np. Easy Space BN lub równoważne; biurko proste 160x80x72cm (tolerancja 0,5%), kwadratowy stelaż chromowany, przelotka prawa, nogi kwadratowe, dodatkowy, maskujący panel przedni (dolny), fornir wiśnia, np. BN Easy Space lub równoważne 2 szt.; szafa z drzwiami przesuwnymi: 120x44,5x72cm (tolerancja 0,5%), fornir wiśnia, np. BN Easy Space lub równoważne; Krzesło obrotowe na kółkach, tapicerowane siedzisko, podstawa ze sklejki w kolorze wiśni, stelaż chrom satyna, np.. BN Easy Space, pianki trudnozapalne, I gr. 2 szt.; Kontener 3-szufladowy 43x60x60cm, wkład płyta, np. BN Easy Space lub równoważne 2 szt. Pomieszczenie nr POM. BIUROWE 14,6 m2

12 Wyposażenie szafa aktowa: wymiary 80x44,5x189,5cm (tolerancja 0,5%), fornir wiśnia, np. Easy Space BN lub równoważne; biurko proste 160x80x72cm (tolerancja 0,5%), kwadratowy stelaż chromowany, przelotka prawa, nogi kwadratowe, dodatkowy, maskujący panel przedni (dolny), fornir wiśnia, np. BN Easy Space lub równoważne 2szt.; szafa z drzwiami przesuwnymi: 120x44,5x72cm (tolerancja 0,5%), fornir wiśnia, np.bn Easy Space lub równoważne Krzesło obrotowe na kółkach, tapicerowane siedzisko, podstawa ze sklejki w kolorze wiśni, stelaż chrom satyna, np. BN Easy Space, pianki trudnozapalne, I gr. 2 szt. Kontener 3-szufladowy 43x60x60cm, wkład płyta, np. BN Easy Space lub równoważne 2 szt. Pomieszczenie nr SZATNIA 9,9 m2

13 Wyposażenie Ławki (wzdłuż dłuższych ścian pomieszczenia na całej długości ilość dostosować do wymiaru i układu pomieszczenia): Listwy siedziska z zaokrąglonego na końcach, twardego drewna, przekrój listwy 60x30mm, pokryte bezbarwnym lakierem, stelaż z rur kwadratowych Regulowane ślizgacze podłogowe umożliwiające wypoziomowanie Wymiary: 353x100x42cm lub 353x150x42cm (dopasować w zależności od wymiaru pomieszczenia) Wieszaki ścienne (wzdłuż ławek na całej długości, wysokość montaży: 150cm nad posadzką) haczyki podwójne na listwie ściennej wykonane z wysokiej jakości tworzywa sztucznego (całkowity wymiar pionowy haczyka 160mm) haczyki ukryte (zgodnie z normą DIN 7917) Pomieszczenie nr 0.35

14 0.35 SZATNIA 9,9 m2 Wyposażenie Ławki (wzdłuż dłuższych ścian pomieszczenia na całej długości ilość dostosować do wymiaru i układu pomieszczenia): Listwy siedziska z zaokrąglonego na końcach, twardego drewna, przekrój listwy 60x30mm, pokryte bezbarwnym lakierem, stelaż z rur kwadratowych Regulowane ślizgacze podłogowe umożliwiające wypoziomowanie Wymiary: 353x100x42cm lub 353x150x42cm (dopasować w zależności od wymiaru pomieszczenia) Wieszaki ścienne (wzdłuż ławek na całej długości, wysokość montaży: 150cm nad posadzką) haczyki podwójne na listwie ściennej wykonane z wysokiej jakości tworzywa sztucznego (całkowity wymiar pionowy haczyka 160mm) haczyki ukryte (zgodnie z normą DIN 7917) Pomieszczenie nr 0.37

15 0.37 Pomieszczenie rekreacyjne 91,4 m2 Wyposażenie system sof modułowych (forma prosta), ilość wg. projektu: podstawa ze stali nierdzewnej polerowanej, przekrój profilu prostokątny siedzisko, oparcie, boki całość tapicerowana, tkanina w kolorze żółtym, zbliżonym do RAL1012 (z zachowaniem wymogów pożarowych), co najmniej cykli ścieralności, tkanina łatwo-czyszcząca moduł narożny, wymiary: 82,5x82,5x78cm (siedzisko na poziomie 43,5cm), tolerancja 0,5% moduł środkowy, wymiary: 82,5x118x78cm (siedzisko na poziomie 43,5cm), tolerancja 0,5% np. system VooVoo lub równoważne stoły niskie 50x50x40cm (+/-1%), stelaż na profilach prostokątnych, chromowany, ślizgi do podłoża twardego, blat fornir wiśnia, grubość nie mniej jak 2cm 3 szt.

16 Pomieszczenie nr 0.54 Poziom: BIBLIOTEKA 108,2 m2 Wyposażenie biurko proste 120x60x72-84cm (tolerancja 0,5%), kwadratowy stelaż chromowany, nogi kwadratowe, dodatkowy, maskujący panel przedni (dolny), np. BN Easy Space lub równoważne 1szt. wózek pod komputer 1szt. kontener 3-szufladowy mobilny 60x43x60cm np. BN Easy Space lub równoważne 1szt. biurko proste 120x60x72-84cm (tolerancja 0,5%), kwadratowy stelaż chromowany, nogi kwadratowe, dodatkowy, np. BN Easy Space lub równoważne 4szt. Krzesło obrotowe na kółkach, tapicerowane siedzisko, stelaż chrom satyna, np. BN Easy Space, pianki trudnozapalne, I gr. 5szt.
