2 MODUŁOWE SYSTEMY OGRODZEN BEZPIECZENSTWA Firma SATECH > Bezpieczeństwo w miejscu i środowisku pracy zgodnie z dyrektywami unijnymi: oto cel w jakim w 2000 roku Satech rozpoczął swoją działalność. Położona w Calco (LC) firma zajmująca powierzchnię 8000 m2 jest dziś jednym z europejskich liderów w dziedzinie systemów modułowych wygrodzeń bezpieczeństwa do maszyn i urządzeń przemysłowych. Uzyskanie patentów na systemy montażu oraz stworzenie specjalnego oprogramowania do projektowania sprawia, iż Satech nie jest jedynie firmą wykonującą systemy zabezpieczeń, ale miejscem, gdzie oczekiwania klientów stają się pomyślnie realizowanymi projektami. Zaspokajają one potrzeby i wymagania tych, dla których bezpieczeństwo jest nie tylko obowiązkiem, ale stanowi wartość dodaną do jakości produkcji. Satech proponuje optymalne rozwiązania dostosowane do najbardziej nawet krytycznych warunków. Dzięki strukturze Modułowych Paneli Konstrukcyjnych możliwe jest ograniczenie kosztów budowy nawet skomplikowanego systemu osłon. Rozwiązania wypracowane przez projektantów połączone ze stałą dostępnością magazynową elementów standardowych pozwalają podejmować się realizacji nawet największych zamówień. Profesjonalizm i doświadczenie to kapitał pozwalający na poprawę warunków pracy oraz niezbędnej wszechstronności i ekonomiczności urządzeń. Dział techniczny Satech, ukierunkowany wyłącznie na potrzeby obiektów przemysłowych, oferuje odpowiednio zróżnicowane w zależności od branży i technologii, indywidualne rozwiązania wynikające z doświadczenia oraz ciągłego rozwoju.

3 SPIS TREŚCI FIRMA Projektowanie w AutoCad str. 02 Zarządzanie przepływem informacji str. 04 Bezpieczne systemy mocowania str. 06 SYSTEMY MODUŁOWE Basic str. 08 Strong str. 10 Green Fast str. 12 MDF C/L str. 14 BodyGuard str. 16 PRODUKTY UZUPEŁNIAJĄCE Panele str. 18 Drzwi str. 22 Zamki i akcesoria str. 28

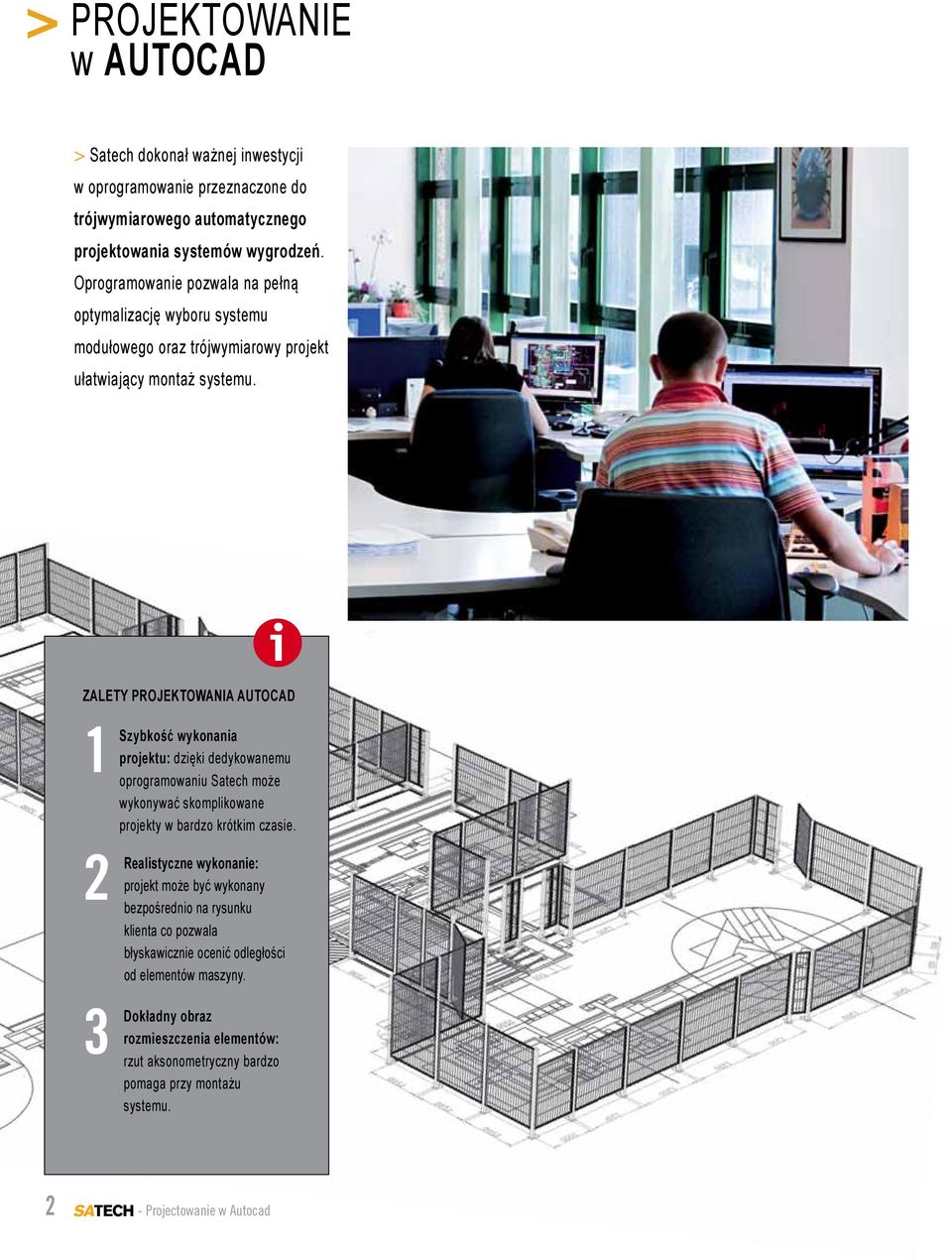

4 PROJEKTOWANIE w AUTOCAD > Satech dokonał ważnej inwestycji w oprogramowanie przeznaczone do trójwymiarowego automatycznego projektowania systemów wygrodzeń. Oprogramowanie pozwala na pełną optymalizację wyboru systemu modułowego oraz trójwymiarowy projekt ułatwiający montaż systemu. i ZALETY PROJEKTOWANIA AUTOCAD Szybkość wykonania projektu: dzięki dedykowanemu oprogramowaniu Satech może wykonywać skomplikowane projekty w bardzo krótkim czasie. Realistyczne wykonanie: projekt może być wykonany bezpośrednio na rysunku klienta co pozwala błyskawicznie ocenić odległości od elementów maszyny. Dokładny obraz rozmieszczenia elementów: rzut aksonometryczny bardzo pomaga przy montażu systemu. 2 - Projectowanie w Autocad

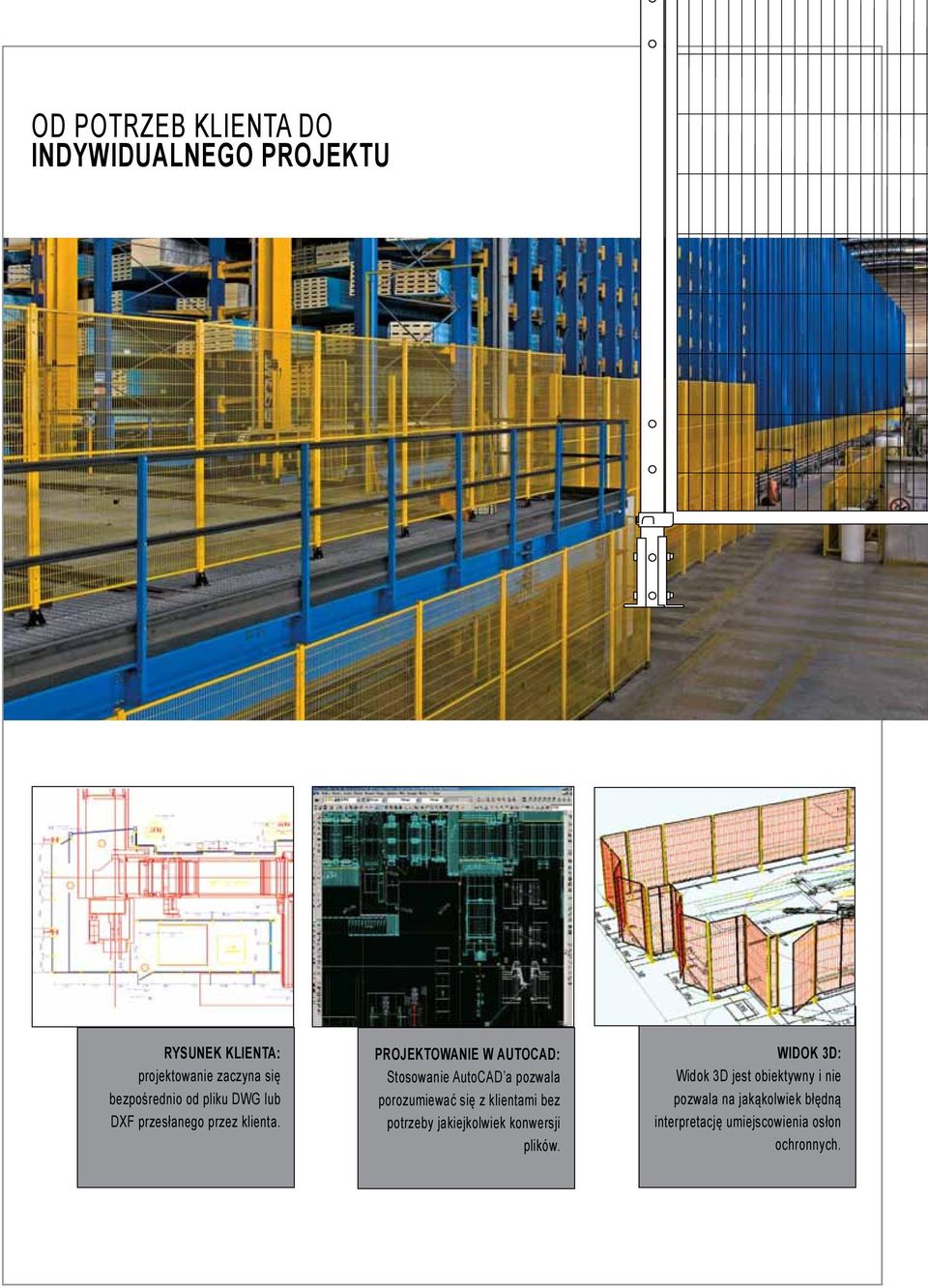

5 OD POTRZEB KLIENTA DO INDYWIDUALNEGO PROJEKTU RYSUNEK KLIENTA: projektowanie zaczyna się bezpośrednio od pliku DWG lub DXF przesłanego przez klienta. PROJEKTOWANIE W AUTOCAD: Stosowanie AutoCAD a pozwala porozumiewać się z klientami bez potrzeby jakiejkolwiek konwersji plików. WIDOK 3D: Widok 3D jest obiektywny i nie pozwala na jakąkolwiek błędną interpretację umiejscowienia osłon ochronnych.

6 ZARZĄDZANIE PRZEPŁYWEM INFORMACJI > Satech proponuje optymalne rozwiązania dostosowane do najbardziej nawet krytycznych warunków. Dzięki strukturze Modułowych Paneli Konstrukcyjnych możliwe jest ograniczenie kosztów budowy nawet skomplikowanego systemu osłon. PROJEKT PRODUKCJA MAGAZYNOWANIE WYSYŁKA DOSTARCZENIE WSPARCIE MAGAZYN > Satech dysponuje szerokim asortymentem gotowych, stale dostępnych w magazynie materiałów, co pozwala na bardzo szybkie dostawy, także produktów o niestandardowych kolorach lub specjalnych zastosowaniach. KOLORY PAKOWANIE I TRANSPORT > Satech dba w najmniejszych szczegółach o cały proces od przygotowania materiałów do ich dostawy gwarantując bezpieczny przewóz produktów podczas transportu. Pionowy system pakowania pozwala zoptymalizować przestrzeń ładunkową i ograniczyć koszty spedycji. RAL COLOURS Panele i słupki są lakierowane lakierem proszkowym epoksydowo-poliestrowym w kolorach RAL standard NA ŻYCZENIE SATECH OFERUJE POWŁOKI W KOLORACH INNYCH NIŻ STANDARDOWE W ZALEŻNOŚCI OD POTRZEB KLIENTA. RAL 9005 RAL 1021 RAL 7035 KOLORY SPECJALNE 4 - Zarzadząnie przepływem informacji

7 USŁUGI I WSPARCIE SZKOLENIE EKIP MONTAŻOWYCH > W celu zapewnienia pełnej gamy usług dla klientów Satech zwraca szczególną uwagę na szkolenie i wsparcie dla ekip montażowych. Plan szkoleń obejmuje wiedzę teoretyczną oraz testy praktyczne montażu podstawowych elementów takich jak drzwi, urządzenia bezpieczeństwa i zamki. USŁUGA MONTAŻU > Firma Satech oferuje usługę montażu dla swoich klientów przy pomocy sieci autoryzowanych zespołów montażowych. Montażyści ci są przeszkoleni w naszym centrum technicznym gdzie posiadamy oddzielną strefę wyposażoną w pełną gamę produktów pozwalającą na montaż systemów naturalnej wielkości. BEZPIECZEŃSTWO NA 360 STOPNI i > Dzięki współpracy z firmami DORADCZYMI i USŁUGOWYMI firma SATECH ma uprawnienia do certyfikacji zakładów przemysłowych w zgodności z odpowiednimi normami bezpieczeństwa. Aby zaspokoić oczekiwania rynku firma Satech poszerzyła ofertę o usługi doradcze w dziedzinie bezpieczeństwa maszyn, zakładów przemysłowych i stanowisk roboczych. Satech jest w stanie zaoferować wszechstronny serwis certyfikując nie tylko własne produkty, ale również maszyny i fabryki w całości.

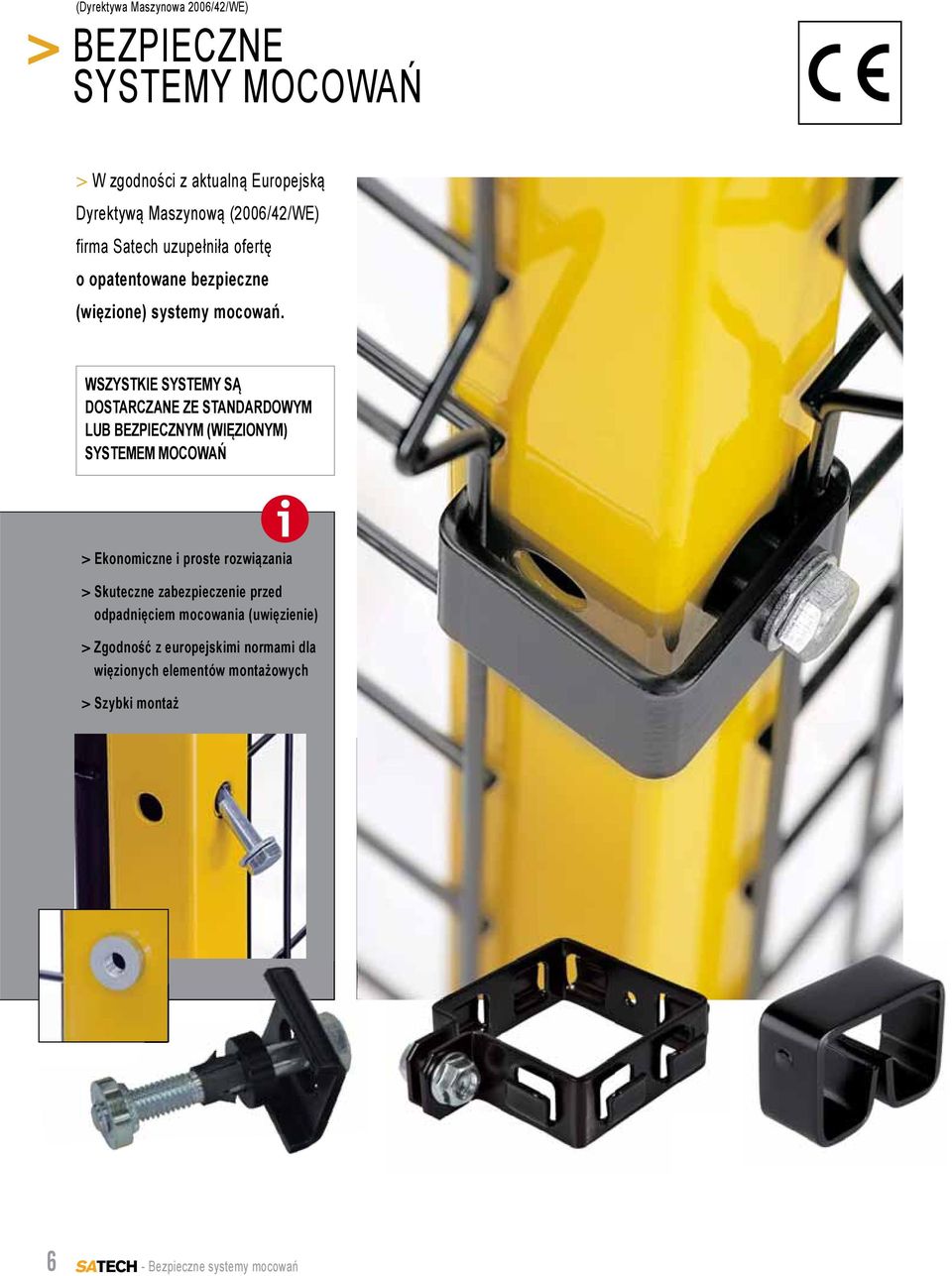

8 (Dyrektywa Maszynowa 2006/42/WE) BEZPIECZNE SYSTEMY MOCOWAŃ > W zgodności z aktualną Europejską Dyrektywą Maszynową (2006/42/WE) firma Satech uzupełniła ofertę o opatentowane bezpieczne (więzione) systemy mocowań. WSZYSTKIE SYSTEMY SĄ DOSTARCZANE ZE STANDARDOWYM LUB BEZPIECZNYM (WIĘZIONYM) SYSTEMEM MOCOWAŃ > Ekonomiczne i proste rozwiązania > Skuteczne zabezpieczenie przed odpadnięciem mocowania (uwięzienie) > Zgodność z europejskimi normami dla więzionych elementów montażowych > Szybki montaż i 6 - Bezpieczne systemy mocowań

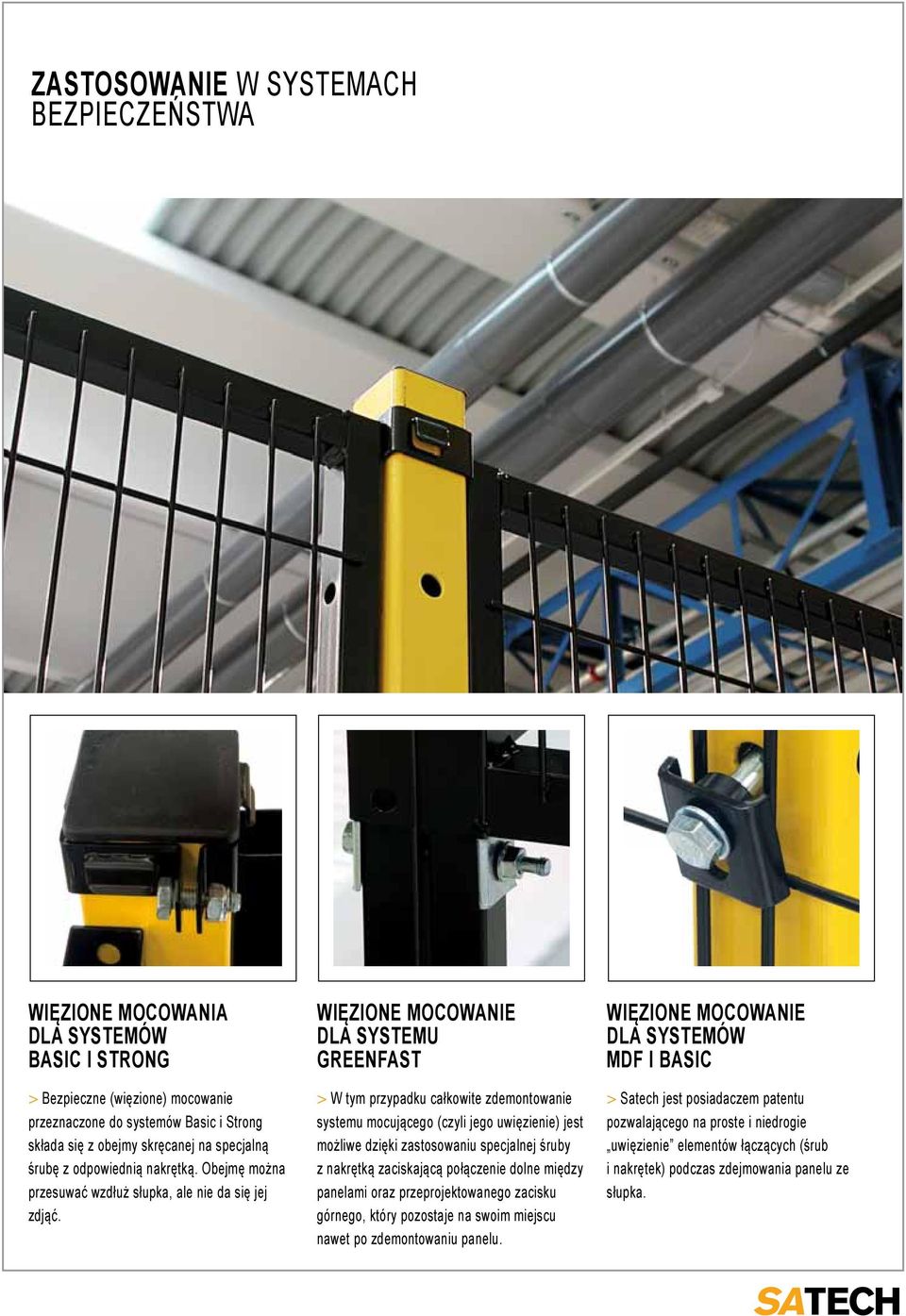

9 ZASTOSOWANIE W SYSTEMACH BEZPIECZEŃSTWA WIĘZIONE MOCOWANIA DLA SYSTEMÓW BASIC I STRONG > Bezpieczne (więzione) mocowanie przeznaczone do systemów Basic i Strong składa się z obejmy skręcanej na specjalną śrubę z odpowiednią nakrętką. Obejmę można przesuwać wzdłuż słupka, ale nie da się jej zdjąć. WIĘZIONE MOCOWANIE DLA SYSTEMU GREENFAST > W tym przypadku całkowite zdemontowanie systemu mocującego (czyli jego uwięzienie) jest możliwe dzięki zastosowaniu specjalnej śruby z nakrętką zaciskającą połączenie dolne między panelami oraz przeprojektowanego zacisku górnego, który pozostaje na swoim miejscu nawet po zdemontowaniu panelu. WIĘZIONE MOCOWANIE DLA SYSTEMÓW MDF I BASIC > Satech jest posiadaczem patentu pozwalającego na proste i niedrogie uwięzienie elementów łączących (śrub i nakrętek) podczas zdejmowania panelu ze słupka.

10 BASIC SYSTEM WYGRODZEŃ BASIC > System wygrodzeń złożony ze słupków 40x40 i paneli z ramą 20x20 połączonych ze sobą za pomocą specjalnej obejmy o szybkim montażu opatentowanej przez Satech lub też za pomocą śrub. System ten jest przeznaczony do standardowych zastosowań do wszystkich urządzeń i maszyn. 25% ZAOSZCZĘDZONEGO CZASU w porównaniu do systemu tradycyjnego PATENT CLIP BASIC > Satech stworzył system połączenia panelu ze słupkiem, który pozwala znacznie skrócić czas montażu oraz umożliwia regulację wysokości. Umożliwia on również łatwy ponowny montaż panelu, który został zdemontowany np. w celu remontu urządzenia (EN A1 pkt b) 8 - System wygrodzeń Basic

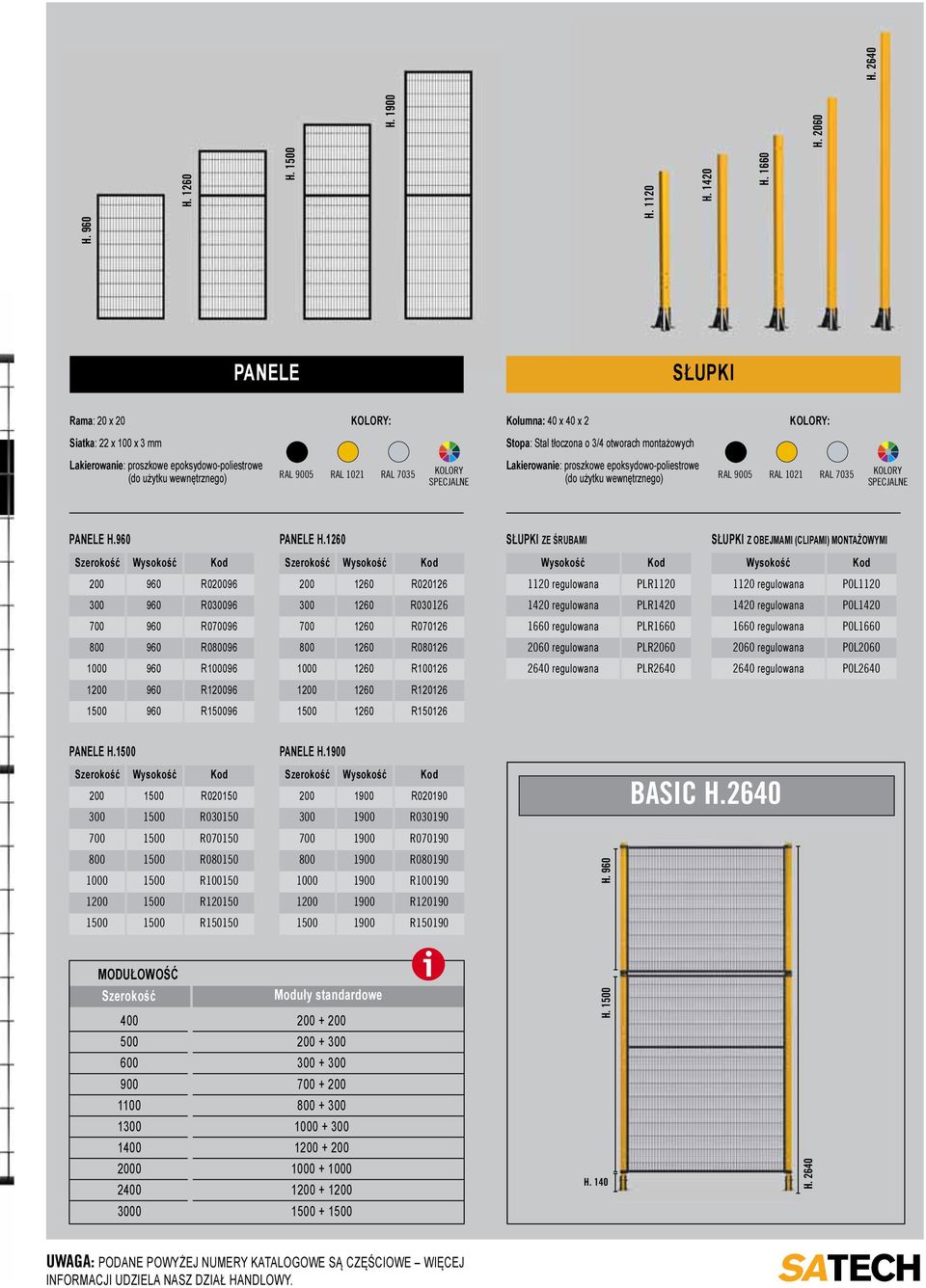

11 H. 960 H H H H H H H H PANELE SŁUPKI Rama: 20 x 20 KOLORY: Kolumna: 40 x 40 x 2 KOLORY: Siatka: 22 x 100 x 3 mm Stopa: Stal tłoczona o 3/4 otworach montażowych Lakierowanie: proszkowe epoksydowo-poliestrowe (do użytku wewnętrznego) RAL 9005 RAL 1021 RAL 7035 KOLORY SPECJALNE Lakierowanie: proszkowe epoksydowo-poliestrowe (do użytku wewnętrznego) RAL 9005 RAL 1021 RAL 7035 KOLORY SPECJALNE PANELE H.960 Szerokość Wysokość Kod R R R R R R R PANELE H.1260 Szerokość Wysokość Kod R R R R R R R SŁUPKI ZE ŚRUBAMI SŁUPKI Z OBEJMAMI (CLIPAMI) MONTAŻOWYMI Wysokość Kod Wysokość Kod 1120 regulowana PLR regulowana P0L regulowana PLR regulowana P0L regulowana PLR regulowana P0L regulowana PLR regulowana P0L regulowana PLR regulowana P0L2640 PANELE H.1500 PANELE H.1900 Szerokość Wysokość Kod R R Szerokość Wysokość Kod R R BASIC H R R R R R R H R R R R MODUŁOWOŚĆ Szerokość Moduły standardowe i H H. 140 H UWAGA: PODANE POWYŻEJ NUMERY KATALOGOWE SĄ CZĘŚCIOWE WIĘCEJ INFORMACJI UDZIELA NASZ DZIAŁ HANDLOWY.

12 SYSTEM WYGRODZEŃ STRONG STRONG / HEAVY > System wygrodzeń złożony ze słupków 60x60 ze spawaną stopą oraz paneli z ramą 20x20 lub 30x30 połączonych ze sobą za pomocą obejmy o szybkim montażu opatentowanej przez Satech. System ten jest przeznaczony do zastosowań w warunkach uznanych za ciężkie np. w robotyce przemysłowej lub w przemyśle hutniczym. DOSTĘPNA TAKŻE: WERSJA HEAVY * Panele z ramą 30x30 25% ZAOSZCZĘDZONEGO CZASU w porównaniu z systemem tradycyjnymyjnym PATENT CLIP STRONG / HEAVY > Satech stworzył system połączenia panelu ze słupkiem, który pozwala znacznie skrócić czas montażu oraz umożliwia regulację wysokości. Umożliwia on również łatwy ponowny montaż panelu, który został zdemontowany np. w celu remontu urządzenia (EN A1 pkt b) System wygrodzeń Strong

13 H. 960 H H H H H H H H H H H PANELE SŁUPKI Rama: 20 x 20 / 30 x 30 KOLORY: Kolumna: 60 x 60 x 2 KOLORY: Siatka: 22 x 100 x 3 mm Stopa: Stal tłoczona o 4 otworach montażowych Lakierowanie: proszkowe epoksydowo-poliestrowe (do użytku wewnętrznego) RAL 9005 RAL 1021 RAL 7035 KOLORY SPECJALNE Lakierowanie: proszkowe epoksydowo-poliestrowe (do użytku wewnętrznego) RAL 9005 RAL 1021 RAL 7035 KOLORY SPECJALNE PANELE H.960 PANELE H.1260 SŁUPKI Szerokość Wysokość Kod Szerokość Wysokość Kod Wysokość Kod R R regulowana H0L R R regulowana H0L R R regulowana H0L R R regulowana H0L R R regulowana H0L R R regulowana H0L R R regulowana H0L3000 PANELE H.1500 PANELE H.1900 Szerokość Wysokość Kod R R Szerokość Wysokość Kod R R STRONG H.2260 H R R R R R R H R R R R PANELE H.2100 Szerokość Wysokość Kod * R R R R R R R W Serii HEAVY kody tworzy się przez zamianę litery R na S. np. Seria Strong R / Seria Heavy S MODUŁOWOŚĆ i Szerokość Moduły standardowe H H. 140 H H. 140 H UWAGA: PODANE POWYŻEJ NUMERY KATALOGOWE SĄ CZĘŚCIOWE WIĘCEJ INFORMACJI UDZIELA NASZ DZIAŁ HANDLOWY.

14 GREEN FAST SYSTEM WYGRODZEŃ GREENFAST > System wygrodzeń bez słupków (patent Satech) umożliwiający bardzo szybki montaż, złożony z paneli samonośnych z ramą 30x30, stóp z zaciskiem imadłowym oraz górnej elastycznej klamry. System Green Fast jest całkowicie kompatybilny z innymi systemami. 70% DOSTĘPNA TAKŻE: WERSJA DP Panele z ramą 20x20 70% ZAOSZCZĘDZONEGO CZASU w porównaniu z systemem tradycyjnym PATENT GREEN FAST > System wygrodzeń Green Fast został zaprojektowany, aby połączyć ekonomiczność, prostotę, szybkość montażu, wytrzymałość i szeroki zakres regulacji wysokości. System Green Fast opiera się na umocowaniu paneli do podłoża oraz między sobą za pomocą dwóch opatentowanych przez Satech elementów: połączenia górnego i połączenia dolnego System Wygrodzeń Green Fast

15 H Do montażu pod kątem Stopa liniowa Stopa końcowa H H H H. 400 H. 400 H. 400 PANELE STOPY Rama: 30 x 30 KOLORY: Stopa: Spawana o 4 otworach montażowych KOLORY: Siatka: 22 x 100 x 3 mm Lakierowanie: proszkowe epoksydowo-poliestrowe (do użytku wewnętrznego) RAL 9005 RAL 1021 RAL 7035 KOLORY SPECJALNE Lakierowanie: proszkowe epoksydowo-poliestrowe (do użytku wewnętrznego) Kolumny: 40 x 40 x 2 / 60 x 60 x 2 RAL 9005 PANELE H.1260 PANELE H.1500 STOPY STOPY Szerokość Wysokość Kod Szerokość Wysokość Kod Typ Kod Wysokość S020126G S020150G Stopa końcowa PGFTR S030126G S030150G Stopa liniowa PGFLR S070126G S070150G Do montażu pod kątem PGFAR S080126G S080150G S100126G S100150G S120126G S120150G S150126G S150150G PANELE H.1900 Szerokość Wysokość Kod S020190G S030190G S070190G S080190G S100190G S120190G S150190G MODUŁOWOŚĆ Szerokość PANELE H.2460 Moduły standardowe Szerokość Wysokość Kod X020246R3G X030246R3G X070246R3G X080246R3G X100246R3G X120246R3G X150246R3G i GREEN FAST H.2600 H.3000 H. 960 H H H. 960 H. 140 H H UWAGA: PODANE POWYŻEJ NUMERY KATALOGOWE SĄ CZĘŚCIOWE WIĘCEJ INFORMACJI UDZIELA NASZ DZIAŁ HANDLOWY.

16 MDF- C / L SYSTEM WYGRODZEŃ MDF > Jak maksymalnie ułatwić budowę wygrodzeń pojedynczemu montażyście eliminując konieczność użycia kilku różnych rodzajów słupków? Genialny system wymyślony przez konstruktorów Satech rozwiązał te kwestie. 40% 40% ZAOSZCZĘDZONEGO CZASU w porównaniu z systemem tradycyjnym SYSTEM MDF > W celu spełnienia wymagań montażowych nowa generacja systemu MDF oferuje dwa sposoby łączenia paneli ze słupkami, zapewniając szybki i ekonomiczny montaż wygrodzenia. MDF-C: SZYBKIE WIĘZIONE POŁĄCZENIE ŚRUBOWE możliwe jest dzięki opatentowanej zawleczce sprężynowej umieszczonej na śrubie. MDF-L: WSPORNIK MONTAŻOWY wyposażony w haki umożliwiające szybki i łatwy montaż nawet pojedynczej osobie System Wygrodzeń MDF

17 H H H H PANELE SŁUPKI Panel: Tłoczony panel siatkowy Siatka: 30 x 60 x 3 mm Lakierowanie: proszkowe epoksydowo-poliestrowe (do użytku wewnętrznego) KOLORY: Kolumna: 40 x 40 x 2 Stopa: spawana lub przykręcana KOLORY: RAL 9005 RAL 1021 RAL 7035 KOLORY Lakierowanie: proszkowe epoksydowo-poliestrowe SPECJALNE (do użytku wewnętrznego) RAL 9005 RAL 1021 RAL 7035 KOLORY SPECJALNE PANELE H.1876 Szerokość Wysokość Kod T T T T T T T T PANELE H.2348 Szerokość Wysokość Kod T T T T T T T SŁUPKI STOPA SPAWANA Wysokość 2060 Kod PL(A)MDU206S 2530 PL(A)MDU253S SŁUPKI STOPA PRZYKRĘCANA Wysokość Kod 2060 regulowana PL(A)MDU206A 2530 regulowana PL(A)MDU253A MDF H.2530 MODUŁOWOŚĆ Szerokość Moduły standardowe i H. 140 H UWAGA: PODANE POWYŻEJ NUMERY KATALOGOWE SĄ CZĘŚCIOWE WIĘCEJ INFORMACJI UDZIELA NASZ DZIAŁ HANDLOWY.

18 BODY GUARD SYSTEM PRZECIWUPADKOWY BODYGUARD > System barier ochronnych zapobiegających upadkowi człowieka z podestu lub podwyższonych powierzchni. Jest to system modułowy, dający się całkowicie zdemontować i pozwalający na wszechstronne zastosowanie. Ma kompaktową konstrukcję, jest szybki i łatwy w montażu i został skonstruowany w zgodności z odpowiednimi międzynarodowymi normami ISO. MONTAŻ KĄTOWY 40 x 40 mm zamknięte słupki i poprzeczki MONTAŻ LINIOWY 40 x 40 mm zamknięte słupki i poprzeczki MOCOWANIE Mocowanie do frontowej części podestu za pomocą śrub MOCOWANIE mocowanie do podłoża za pomocą płyty montażowej 16 - System przeciwupadkowy BODYGUARD

19 B B DANE TECHNICZNE Struktura: 2 listwy poziome i 1 listwa przypodłogowa Profil: 40 x 40 x 2 mm Wsporniki montażowe: samocentrujące i samozaciskające Elementy mocujące do podłoża: poziome lub pionowe Lakierowanie: proszkowe epoksydowo-poliestrowe (do użytku wewnętrznego) KOLORY: RAL 9005 RAL 1021 RAL 7035 KOLORY SPECJALNE MOCOWANIE DO PODŁOŻA Szerokość Kod 1000 liniowe B100110LTB 1000 kątowe B100110ATB 1500 liniowe B150110LTB 1500 kątowe B150110ATB MOCOWANIE FRONTOWE Szerokość Kod 1000 liniowe B100110LFB 1000 kątowe B100110AFB 1500 liniowe B150110LFB 1500 kątowe B150110AFB UWAGA: PODANE POWYŻEJ NUMERY KATALOGOWE SĄ CZĘŚCIOWE WIĘCEJ INFORMACJI UDZIELA NASZ DZIAŁ HANDLOWY.

20 PANELE WIDOCZNOŚĆ I ZABEZPIECZENIE PRZED MOŻLIWOŚCIĄ WSPIĘCIA SIĘ NA PANEL > Specjalny wzór siatki Satech umożliwia (z zachowaniem zgodności z normami unijnymi) swobodną obserwację zabezpieczonych urządzeń. Niezwykle bowiem ważne jest, by operatorzy mogli bez przeszkód nadzorować proces produkcyjny (EN , 5.10, 5.12). Zewnętrzne pionowe druty utrudniają jednocześnie wspięcie się na panel (EN ), natomiast rozmiar oczek siatki pozwala zamontować system już w odległości 120 mm od urządzenia (EN ISO 13857). i PANELE SPECJALNE i RÓŻNE WYPEŁNIENIA Satech jest w stanie wyprodukować także panele o specjalnych kształtach wg projektu klienta celem dostosowania do każdego typu aplikacji. Wysokości standardowe: 960, 1260,1500, 1900 mm Rama paneli: 20x20, 30x30 mm Lakierowanie: proszkowe epoksydowo-poliestrowe (do użytku wewnętrznego) KOLORY: RAL 9005 RAL 1021 RAL 7035 KOLORY SPECJALNE 18 - Panele

21 SIATKA Panel siatkowy, oczko 22x100. Wymiary ramy 20x20 lub 30x30. Kompatybilne z systemami Basic, Strong i Green Fast. BLACHA SAMONOŚNA Panel z blachy samonośnej profilowany o grubości 1.2 mm. Wymiary ramy 20x20 lub 30x30 Blacha samonośna Panel z blachy samonośnej proflowany o grubości 1.2 mm Kompatybilne z systemami Basic i Strong PŁYTA PRZEZROCZYSTA Panel z przezroczystego tworzywa (poliwęglan) o dużej wytrzymałości i grubości 4 mm Wymiary ramy 30x30 Kompatybilne z systemami Basic, Strong i Green Fast

22 BLACHA + PŁYTA PRZEZROCZYSTA Panel z przezroczystego poliwęglanu o dużej wytrzymałości i grubości 4 mm, i panel z blachy o grubości 1.2 mm. Wymiary ramy 30x30. Kompatybilne z systemami Basic, Strong i Green Fast BLACHA + SIATKA Panel siatkowy o oczku 22x100 i panel z blachy o grubości 1.2 mm. Wymiary ramy 20x20. Kompatybilne z systemami Basic, Strong i Green Fast SIATKA + PŁYTA PRZEZROCZYSTA Panel siatkowy o oczku 22x100 i panel z przezroczystego poliwęglanu o dużej wytrzymałości i grubości 4 mm. Wymiary ramy 30x30. Kompatybilne z systemami Basic, Strong i Green Fast 20 - Panele

23 BLACHA + OTWÓR INSPEKCYJNY Panel z blachy o grubości 1.2 mm i uszczelniony otwór inspekcyjny. Wymiary ramy 20x20 lub 30x30. Kompatybilne z systemami Basic, Strong i Green Fast OBRAMOWANIE Na zamówienie dostępny jest szczególny typ obramowania gumowego będącego doskonałym wykończeniem otworu wyciętego w panelu siatkowym np. celem dopasowania do kształtu maszyny. Kompatybilne ze wszystkimi systemami montażu Satech PANELE O NIESTANDARDOWYCH KSZTAŁTACH Dział produktów specjalnych Satech wykonuje w bardzo krótkim czasie panele profilowane na specjalne zamówienia klientów. Kompatybilne ze wszystkimi systemami montażu Satech

24 DRZWI PEŁNA I RÓŻNORODNA OFERTA > Gama drzwi SATECH doskonale odpowiada na zapotrzebowanie rynku. Szczególnie istotną częścią oferty są drzwi przesuwne bez górnej i dolnej prowadnicy, umożliwiające swobodny przejazd wózków podnośnikowych czy paletowych, o szerokości otwarcia aż do 6 metrów! Dostępne akcesoria opcjonalne pozwalają znacznie zwiększyć poziom bezpieczeństwa lub dostosować drzwi do specjalnych wymagań: ponad 150 rozwiązań już do Państwa dyspozycji! i DRZWI SPECJALNE Produkujemy drzwi uwzględniając specjalne żądania naszych klientów, np. specjalne wymiary, integrację napędów elektrycznych lub pneumatycznych. PRECYZYJNE ROZWIĄZANIA > Specjalne zastosowanie wygrodzeń dla maszyn wymagających częstych regulacji i w związku z tym swobodnego do nich dostępu. Ciągłe podnoszenie i opuszczanie drzwi wymaga precyzyjnie działających osłon w celu zapewnienia właściwego działania wyłączników bezpieczeństwa oraz niewielkiej siły potrzebnej do otwarcia Drzwi

25 DRZWI JEDNOSKRZYDŁOWE Drzwi jednoskrzydłowe. Szerokość otwarcia od 700 do 1500 mm. DOSTĘPNE DLA: System Basic Kod: ABS040 System Strong Kod: ABS060 System Green Fast Kod: ABS0GF System Mdf Kod: ABS0MD Szeroki wachlarz akcesoriów dostępny na życzenie (patrz str. 27) DRZWI DWUSKRZYDŁOWE Drzwi dwuskrzydłowe. Szerokość otwarcia od 1400 do 3000 mm. DOSTĘPNE DLA: System Basic Kod: ABD040 System Strong Kod: ABD060 System Green Fast Kod: ABD0GF System Mdf Kod: ABD0MD Szeroki wachlarz akcesoriów dostępny na życzenie (patrz str. 27) DRZWI SKŁADANE Drzwi składane. Szerokość otwarcia 1400 do 3000 mm. DOSTĘPNE DLA: System Basic Kod: ABL040 System Strong Kod: ABL040 System Green Fast MODELLI Kod: ABL040 DISPONIBILI: System Mdf Kod: ABL040 Szeroki wachlarz akcesoriów dostępny na życzenie (patrz str. 27) UWAGA: PODANE POWYŻEJ NUMERY KATALOGOWE SĄ CZĘŚCIOWE WIĘCEJ INFORMACJI UDZIELA NASZ DZIAŁ HANDLOWY.

26 DRZWI PRZESUWNE Z PROWADNICĄ DOLNĄ Drzwi przesuwne z prowadnicą dolną. Szerokość otwarcia od 700 do 3000 mm. DOSTĘPNE DLA: System Basic Kod: AST040 System Strong Kod: AST060 System Green Fast MODELLI Kod: AST0GF DISPONIBILI: System Mdf Kod: AST0MD Szeroki wachlarz akcesoriów dostępny na życzenie (patrz str. 27) DRZWI PRZESUWNE Z PROWADNICĄ GÓRNĄ Pojedyncze drzwi przesuwne. Szerokość otwarcia od 700 do 3000 mm. DOSTĘPNE DLA: System Basic Kod: ASS040 System Strong Kod: ASS060 System Green Fast MODELLI Kod: ASS0GF DISPONIBILI: System Mdf Kod: ASS0MD Szeroki wachlarz akcesoriów dostępny na życzenie (patrz str. 27) DRZWI PRZESUWNE PODWÓJNE Z PROWADNICĄ GÓRNĄ Drzwi przesuwne podwójne z prowadnicą górną. Szerokość otwarcia od 1400 do 3000 mm. DOSTĘPNE DLA: System Basic Kod: ASSC040 System Strong Kod: ASSC060 System Green Fast MODELLI Kod: ASSC0GF DISPONIBILI: System Mdf Kod: ASSC0MD Szeroki wachlarz akcesoriów dostępny na życzenie (patrz str. 27) 24 - Drzwi

27 DRZWI PRZESUWNE Z PROWADNICĄ TELESKOPOWĄ Drzwi przesuwne pojedyncze z prowadnicą teleskopową Satech. Szerokość otwarcia od 700 do 1500 mm. DOSTĘPNE DLA: System Basic Kod: ASTE040 System Strong Kod: ASTE060 System Green Fast MODELLI Kod: ASTE0GF DISPONIBILI: Szeroki wachlarz akcesoriów dostępny na życzenie (patrz str. 27) DRZWI PRZESUWNE PODWÓJNE Z PROWADNICĄ TELESKOPOWĄ Drzwi przesuwne podwójne z prowadnicą teleskopową Satech. Szerokość otwarcia od 1400 do 3000 mm. DOSTĘPNE DLA: System Basic Kod: ASTEC040 System Strong Kod: ASTEC060 System Green Fast MODELLI Kod: ASTEC0GF DISPONIBILI: Szeroki wachlarz akcesoriów dostępny na życzenie (patrz str. 27) DRZWI PRZESUWNE BEZ PROWADNICY Drzwi przesuwne bez prowadnicy. Szerokość otwarcia od 1500 do 6000 mm. (dla szerokości otwarcia powyżej 3000 mm zaleca się użycie dodatkowej prowadnicy dolnej) Szeroki wachlarz akcesoriów dostępny na życzenie (patrz str. 27) DOSTĘPNE DLA: System Strong Kod: ASG060 Kompatybilne ze wszystkimi systemami montażu SATECH Napęd dostępny na życzenie UWAGA: PODANE POWYŻEJ NUMERY KATALOGOWE SĄ CZĘŚCIOWE WIĘCEJ INFORMACJI UDZIELA NASZ DZIAŁ HANDLOWY.

28 DRZWI PRZESUWNE NAPRZEMIENNE Drzwi przesuwne naprzemienne z podwójną prowadnicą górną. Szerokość otwarcia od 700 do 3000 mm. DOSTĘPNE DLA: System Basic Kod: ASS040 AL System Strong Kod: ASS060 AL System Green Fast MODELLI Kod: ASS0GF DISPONIBILI: AL System Mdf Kod: ASS0MD AL Szeroki wachlarz akcesoriów dostępny na życzenie (patrz str. 27) DRZWI SPECJALNE AUTOMATYCZNE Standardowe drzwi automatyczne są wyposażone w napęd elektromechaniczny z regulacją mechaniczną lub elektroniczną parametrów ruchu. Na życzenie klienta dostępny jest również napęd pneumatyczny, szczególnie dla drzwi pionowych tj. podnoszonych i opuszczanych. Kompatybilne ze wszystkimi systemami montażu SATECH DRZWI SPECJALNE TELESKOPOWE Satech projektuje i wykonuje drzwi specjalne z różnorodnymi funkcjami. Oto możliwe kombinacje drzwi: > z panelami przesuwnymi na prowadnicach liniowych. > z panelami składanymi. > z elementami uchylnymi zamontowanymi w drzwiach przesuwnych na prowadnicach liniowych. > z podwójnym ruchem kombinowanym przesuwno - skrzydłowym. Kompatybilne z systemami Basic, Strong i Green Fast 26 - Drzwi

29 DRZWI SPECJALNE PIONOWE Wykorzystanie robotów w automatyce przemysłowej często ogranicza ilość wolnej przestrzeni i wymusza zastosowanie paneli drzwiowych otwierających się pionowo do góry. Charakterystyczny wzór drzwi przesuwnych pionowo Satech optymalizuje wykorzystanie przestrzeni gwarantując maksymalne bezpieczeństwo i doskonałą funkcjonalność systemu. Kompatybilne ze wszystkimi systemami montażu SATECH DRZWI SPECJALNE Z SZEROKIM OTWARCIEM Dział techniczny Satech w ciągu lat zdobył znaczące doświadczenie w tworzeniu specjalnych rozwiązań dotyczących drzwi zbudowanych z bardzo wytrzymałych komponentów i umożliwiających szerokie otwarcie za pomocą jednego prostego ruchu. Satech stworzył system drzwi kombinowanych przesuwno - zawiasowych z otwarciem ponad 10 metrów. Kompatybilne ze wszystkimi systemami montażu SATECH AKCESORIA OPCJONALNE: i Ergonomiczna klamka Para zawiasów lub sworzni obrotowych Rozpórka górna Rozpórka górna z listwą Zatrzask magnetyczny Rolka podporowa dolna Zasuwa dolna Zamek z klamką antypaniczną Zamek na klucz Zamek klasy III Zamek klasy IV Zasuwa na kłódkę Uniwersalne wsporniki do wyłączników bezpieczeństwa Wyłącznik zawiasowy bezpieczeństwa Wyłącznik bezpieczeństwa ze zworą Prowadnica górna ze stali ocynkowanej Wózki stalowe z zawieszeniem gwintowanym Prowadnice dolne Prowadnice górne Prowadnica dolna ocynkowana Rolki stalowe z rowkiem typu V Prowadnica teleskopowa Satech Rolka gumowa Napęd elektryczny UWAGA: PODANE POWYŻEJ NUMERY KATALOGOWE SĄ CZĘŚCIOWE WIĘCEJ INFORMACJI UDZIELA NASZ DZIAŁ HANDLOWY.

30 ZAMKI I AKCESORIA ZAMKI I AKCESORIA W OFERCIE SATECH > Oferta zamków i akcesoriów firmy SATECH jest naprawdę ogromna. Najbliższe strony pokazują tylko podstawowe urządzenia i wyposażenie. BLOKADA NOWEJ GENERACJI PL=e (CC=4). i Dane techniczne: Blokada elektromagnetyczna z mechanizmem przesuwnym, z klamką, z wielofunkcyjnym uchwytem do awaryjnego odryglowania (zarówno części mechanicznej jak i elektrycznej), system bezpieczeństwa 4 kategorii. Niniejsza blokada realizuje awaryjne odryglowanie części mechanicznej i elektrycznej przy pomocy jednego ruchu. Nie wymaga instalowania dodatkowego wyłącznika do osiągnięcia PL=e (CC=4). 28 -Zamki i akcesoria

31 AZM 200 KLASY IV > Tolerancja przesunięcia elementów ±5 mm. > Spełniane normy: EN ISO , IEC 61508, IEC > Nadaje się do aplikacji maks. kategorii 4, SIL 3, PL e. > Łatwy montaż z małą ilością śrub. > Możliwość odblokowania od wewnątrz za pomocą jednego intuicyjnego ruchu. Kod: MISCHAZM2004 Kompatybilny ze wszystkimi systemami montażu SATECH SCHMERSAL AZM415 System Schmersal kategorii IV zintegrowany ze standardowymi panelami Satech. > Ergonomiczna klamka zewnętrzna. > Klamka wewnętrzna z mechanizmem awaryjnego odblokowania. > Elektryczne odblokowanie awaryjne kategorii 4 za pomocą prostego wyłącznika bezpieczeństwa. Zalecenia: EN ISO B10d : Kod: MISCHAZM415 Kompatybilny ze wszystkimi systemami montażu SATECH KLASA III / IV System zamknięcia stworzony dla bezpieczeństwa personelu. > Odblokowanie antypaniczne w razie konieczności awaryjnego otwarcia od środka. > Wbudowany wyłącznik bezpieczeństwa. > Blokada na klucz w pozycji otwartej w celu uniknięcia przypadkowego zamknięcia. > Zamek mechaniczny z podwójnym zabezpieczeniem. Kod: LOCK3LSAC Kompatybilny ze wszystkimi systemami montażu SATECH ZAMEK Z FUNKCJĄ PANIC System doskonale zintegrowany ze standardowymi panelami Satech. > Kompaktowe wykonanie. > Ograniczony dostęp z zewnątrz. > Szybkie i pewne otwarcie od wewnątrz. > Zamek z uniwersalną wkładką. Kod: LOCKSABSUNI Kompatybilny ze wszystkimi systemami montażu SATECH UWAGA: PODANE POWYŻEJ NUMERY KATALOGOWE SĄ CZĘŚCIOWE WIĘCEJ INFORMACJI UDZIELA NASZ DZIAŁ HANDLOWY.

32 NA KLUCZ Funkcjonalny zamek zintegrowany ze standardowymi panelami Satech. Klucz uniemożliwia wstęp nieupoważnionemu personelowi. > Kompaktowe wykonanie > Ograniczony dostęp z zewnątrz > Zamek z uniwersalną wkładką Urządzenie może być instalowane wyłącznie w strefach, z których istnieje możliwość wyjścia przez drzwi nie zaryglowane. Kod: LOCKSB4655 Kompatybilny ze wszystkimi systemami montażu SATECH ZASUWA Mechanizm dla dwuskrzydłowych drzwi uchylnych oraz przesuwnych przeciwstawnych firmy Satech. > Prosty mechanizm > Uniwersalny do każdego typu wyłącznika bezpieczeństwa > Chroni zworę wyłącznika bezpieczeństwa > Precyzyjne prowadzenie zwory Urządzenie może być instalowane wyłącznie w strefach, z których istnieje możliwość wyjścia przez drzwi nie zaryglowane. Kod: LOCK4255 Kompatybilny ze wszystkimi systemami montażu SATECH ZAWIASOWY WYŁĄCZNIK BEZPIECZEŃSTWA Satech oferuje system bezpieczeństwa z wyłącznikiem przymocowanym bezpośrednio do zawiasu drzwi uchylnych. System ten jest bardzo łatwy w montażu, odznacza się dużą precyzją działania i jest umieszczony w miejscu osłoniętym od przypadkowych uderzeń mogących spowodować jego uszkodzenie. Kod: MIEUCHERNM Kompatybilny ze wszystkimi systemami montażu SATECH WSPORNIK KORYTKA KABLOWEGO Wyjątkowy wspornik korytka kablowego umożliwia natychmiastowe i bezpośrednie przymocowanie korytka kablowego do słupka (Basic lub Strong) bez konieczności konstruowania specjalnych łączników. System oferuje: - Szybki montaż do słupka - Mocowanie do korytka kablowego za pomocą śrub lub wsporników dostarczanych w zestawie z korytkami. Kod: VSUPPORTO40 / 60 Kompatybilny ze wszystkimi systemami montażu SATECH 30 -Zamki i akcesoria

33 UNIWERSALNE WSPORNIKI DO WYŁĄCZNIKÓW BEZPIECZEŃSTWA > SATECH zaprojektował i wykonał uniwersalny system wsporników do wyłączników bezpieczeństwa, który pozwala na szybki i łatwy montaż najbardziej rozpowszechnionych wyłączników bezpieczeństwa na wszystkich standardowych typach drzwi. Dzięki temu został wyeliminowany problem kosztownego dostosowywania wsporników do wyłączników różnych producentów. Kod: MSTAUNI4060 Kompatybilne ze wszystkimi systemami montażu SATECH WSPORNIK WZMACNIAJĄCY Słupki serii Basic i Strong niekorzystnie umiejscowione lub narażone na obciążenia poziome wywołane ruchem szerokich drzwi mogą zostać usztywnione i wzmocnione poprzez zastosowanie ekonomicznych podpór wzmacniających gwarantujących stabilność systemu. Kod: VCOMCONT40 / 60 Kompatybilne ze wszystkimi systemami montażu SATECH DRZWI Z WYŁĄCZNIKAMI BEZPIECZEŃSTWA Dla aplikacji wymagających pobierania próbek do kontroli statystycznej procesu Satech oferuje specjalne otwory umieszczane w panelach standardowych pozwalające działać w sposób bezpieczny i prosty. Projekt bazuje na sprawdzonych systemach standardowych Satech gwarantujących pewną i prostą operację. Dostępne są drzwi 400x400 i 600x600. Kod: ASPORT40 / 60 MIC Kompatybilne ze wszystkimi systemami montażu SATECH OSŁONY DOLNE Specjalny kształt osłon dolnych pozwala na bardzo szybki i stabilny montaż przy każdym typie panelu i modułu systemu Satech. Mocna struktura zapobiega wydostaniu się na zewnątrz (bądź dostaniu do wewnątrz) poprzez normalnie wolną przestrzeń między panelem a podłogą materiałów mogących stwarzać niebezpieczeństwo. Kod: V BAT / 200 Kompatybilne ze wszystkimi systemami montażu SATECH UWAGA: PODANE POWYŻEJ NUMERY KATALOGOWE SĄ CZĘŚCIOWE WIĘCEJ INFORMACJI UDZIELA NASZ DZIAŁ HANDLOWY.

34 ZESTAW DO SKRACANIA Zestaw ten przeznaczony jest do szybkiej i łatwej adaptacji standardowych paneli SATECH w nieprzewidzianej sytuacji podczas montażu lub po prostu gdy zachodzi potrzeba zmniejszenia panelu. Kod: VTAGLIO20 / 30 NP Kompatybilny z systemami Basic, Strong i Green Fast REGULOWANE STOPY Te dwa akcesoria są dobrym rozwiązaniem do dopasowania do nierównego podłoża albo do powierzchni pochyłych np. ze względu na wymagania dotyczące odpływania cieczy. Kod: VCOMPIERLR40 / 60 Kompatybilny z systemami Basic, Strong i MDF REGULOWANY ŁĄCZNIK Ten komponent został zaprojektowany do mocowania panelu do słupka w miejscach, gdzie wymagane jest ustawienie części wygrodzenia pod kątem innym niż 90 stopni. Kod: GDEF40 / 60 Kompatybilny z systemami Basic i Strong WZMOCNIONY ŁĄCZNIK PANELI Ten specjalny łącznik pozwala na połączenie ze sobą dwóch sąsiednich paneli bez użycia słupka oraz nadaje sztywność takiej konstrukcji. Umożliwia szybki i łatwy montaż u klienta. Kod: GLRRINF20 / 30 NG Kompatybilny z systemami Basic, Strong i Green Fast 32 -Zamki i akcesoria UWAGA: PODANE POWYŻEJ NUMERY KATALOGOWE SĄ CZĘŚCIOWE WIĘCEJ INFORMACJI UDZIELA NASZ DZIAŁ HANDLOWY.

35 EUROPEJSKIE NORMY BEZPIECZENSTWA W MIEJSCU PRACY EN 953+A1 - ISO Ogólne wymagania dotyczące projektowania i budowy osłon stałych i ruchomych W celu zapewnienia wystarczającego widoku na proces roboczy, rozdzielające obudowy ochronne muszą być skonstruowane i zbudowane w ten sposób, żeby zminimalizować powody do ich usunięcia Jeśli konieczna jest obserwacja pracy maszyny przez rozdzielającą konstrukcję ochronną, należy wybrać materiały o odpowiednich właściwościach, np. materiały perforowane lub siatkę drucianą, które powinny posiadać otwory odpowiedniej wielkości oraz właściwy kolor, zapewniający wystarczającą widoczność. Widoczność jest lepsza jeśli perforowany materiał jest ciemniejszy niż obserwowany obszar. ISO Maszyny. Bezpieczeństwo. Stałe środki dostępu do maszyn. Część 3: Schody, schody drabinowe i balustrady. EN ISO Pojęcia podstawowe, ogólne zasady projektowania. EN ISO Odległości bezpieczeństwa uniemożliwiające sięganie kończynami górnymi i dolnymi do stref niebezpiecznych. EN 349 Minimalne odstępy zapobiegające zgnieceniu części ciała człowieka. EN ISO Roboty i urządzenia dla robotyki - Wymagania bezpieczeństwa dla robotów przemysłowych. EN 1088+A2 Urządzenia blokujące sprzężone z osłonami. Zasady projektowania i doboru. 2006/42/WE Dyrektywa Maszynowa.

36 EN ISO 13857, 4.2.2: Sięganie ponad konstrukcją ochronną Konstrukcja ochronna Płaszczyzna odniesienia a: Wysokość strefy niebezpiecznej b: Wysokość konstrukcji ochronnej c: Pozioma odległość od strefy niebezpiecznej c Strefa niebezpieczna a b Wymiary w milimetrach Wysokość strefy niebezpiecznej a Wysokość konstrukcji ochronnej b Pozioma odległość od strefy niebezpiecznej c EN ISO 13857, : Sięganie przez otwory o regularnym kształcie > W Tabeli 4 podano odległości Sr dla otworów o regularnych kształtach oraz osób od 14 lat. Wymiar e otworu odpowiada bokowi otworu kwadratowego, średnicy otworu okrągłego i najmniejszemu wymiarowi szczeliny. Dla otworów > 120 mm należy stosować odległości bezpieczeństwa zgodnie z Wymiary w milimetrach Część ciała Czubek palca e 4 Palec do nasady palca Dłoń sr sr Ilustracja sr e e Otwór 6 < e 8 8 < e < e < e 20 Odległość bezpieczeństwa, Sr Szczelina Kwadrat Okrąg < e e 20 < e a Kończyna górna do stawu barkowego sr 30 < e e 40 < e Europejskie Normy Bezpieczeństwa Pogrubione linie wraz z tabelą wyznaczają ograniczenie części ciała w zależności od rozmiaru otworu. a) Jeżeli rozmiar otworu jest 65mm, wtedy wielkość kciuka stanowi blokadę i bezpieczna odległość może być zredukowana to 200 mm

37 EN ISO 13857, 4.3: Odległości bezpieczeństwa uniemożliwiające dostęp kończynami dolnymi > Z reguły, zaleca się określanie odległości bezpieczeństwa na podstawie Tabel od 1 do 6 dotyczących kończyn górnych. Tam, gdzie dostęp do otworu kończynami górnymi nie jest przewidywany, dopuszcza się stosowanie wartości podanych w Tabeli 7 do określenia odległości bezpieczeństwa dla kończyn dolnych. Wymiar e otworów odpowiada bokowi otworu kwadratowego, średnicy otworu okrągłego albo najwęższemu wymiarowi szczeliny. Wartości podane w Tabeli 7 nie zależą od noszonej odzieży i obuwia. Stosuje się je do osób w wieku od 14 lat. Sięganie przez otwory o nieregularnym kształcie patrz Wymiary w milimetrach Część kończyny dolnej Ilustracja Otwór Czubki palców Palce Stopa Noga (od czubka palca do kolana) Noga (od czubka palca do krocza) sr sr sr sr e e e e Odległość bezpieczeństwa, Sr Szczelina Kwadrat albo Okrąg a) Jeżeli długość szczeliny wynosi 75 mm, odległość można zmniejszyć do 50 mm. b) Wartość odpowiada kończynie dolnej (od czubka palca do kolana). c) Wartość odpowiada kończynie dolnej (od czubka palca do krocza). UWAGA Szczeliny o wartości e>180 mm i otwory kwadratowe lub okrągłe o wartości e> 240 mm umożliwiają dostęp całym ciałem (patrz Rozdział 1, ostatni akapit) e 5 5 < e < e < e < e < e < e < e a b c c niedopuszczalny b c c TEST WYTRZYMAŁOŚCI NA UDERZENIA POZIOME i A X X A Siła pozioma działająca na górną część panelu B B Siła pozioma działająca na środkową część panelu X X Deformacja sprężysta, mniejsza niż 40 mm Specyfikacja techniczna wytrzymałości komponentów SATECH Połączenie z podłożem za pomocą elementów mocujących do cementu zbrojonego M8 > Wytrzymałość: Słupki 40 - Panel H Rama 20: A: <= 300 N B: <= 500 N > Wytrzymałość: Słupki 60 - Panel H Rama 20: A: <= 500 N B: <= 800 N > Wytrzymałość: Słupki 80 - Panel H Rama 20: A: <= 1000 N B: <= 1500 N > Słupki i panele siatkowe lub blaszane Materiał: Stal niskowęglowa Obciążenie niszczące: >= 380 N/mm2 Wytrzymałość na rozciąganie: >= 210 N/mm2 > Płyty przezroczyste: Materiał: poliwęglan Charakterystyka: przezroczystość i wytrzymałość na uderzenia
