1 Podreczniki ppolski

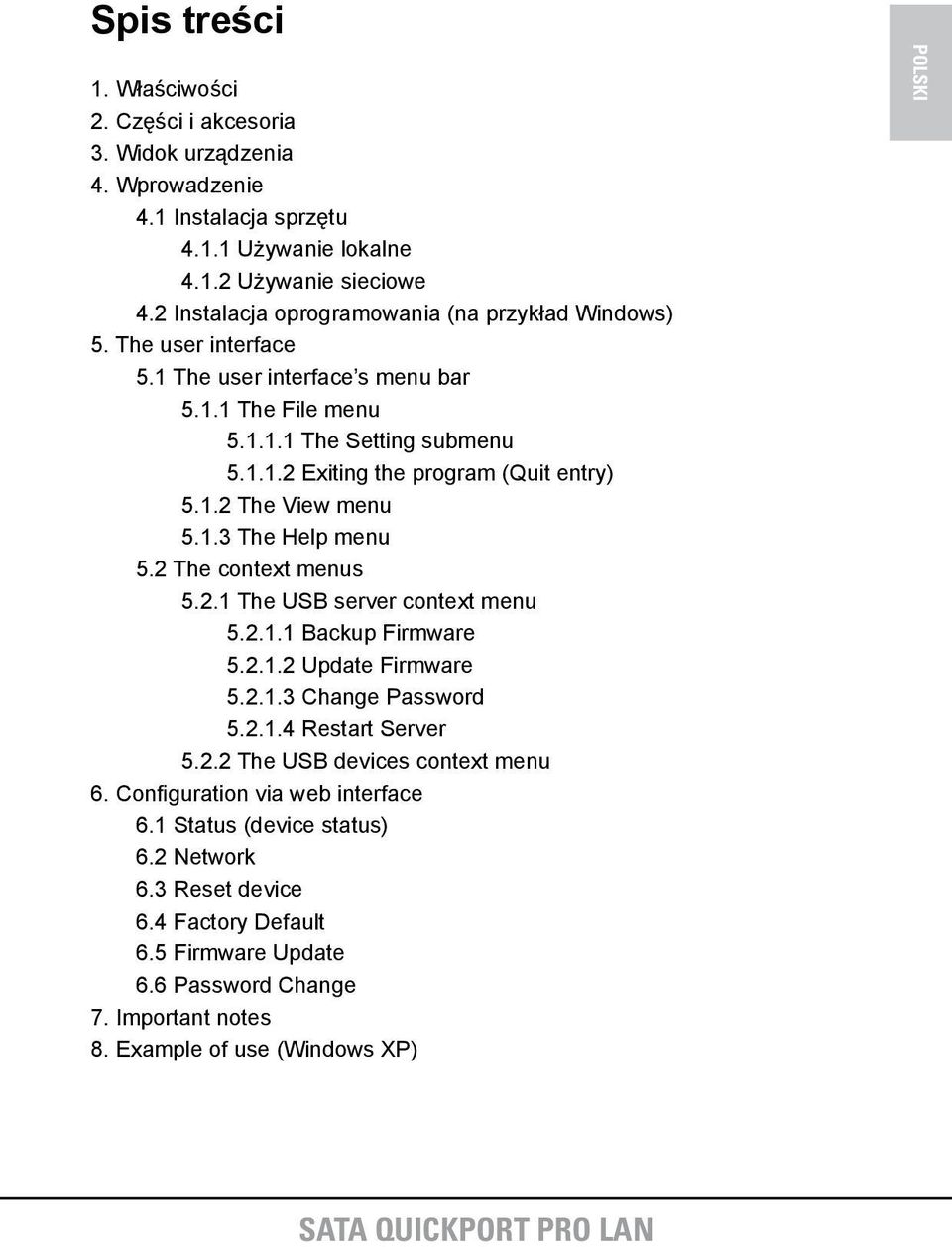

2 Spis treści 1. Właściwości 2. Części i akcesoria 3. Widok urządzenia 4. Wprowadzenie 4.1 Instalacja sprzętu Używanie lokalne Używanie sieciowe 4.2 Instalacja oprogramowania (na przykład Windows) 5. The user interface 5.1 The user interface s menu bar The File menu The Setting submenu Exiting the program (Quit entry) The View menu The Help menu 5.2 The context menus The USB server context menu Backup Firmware Update Firmware Change Password Restart Server The USB devices context menu 6. Configuration via web interface 6.1 Status (device status) 6.2 Network 6.3 Reset device 6.4 Factory Default 6.5 Firmware Update 6.6 Password Change 7. Important notes 8. Example of use (Windows XP)

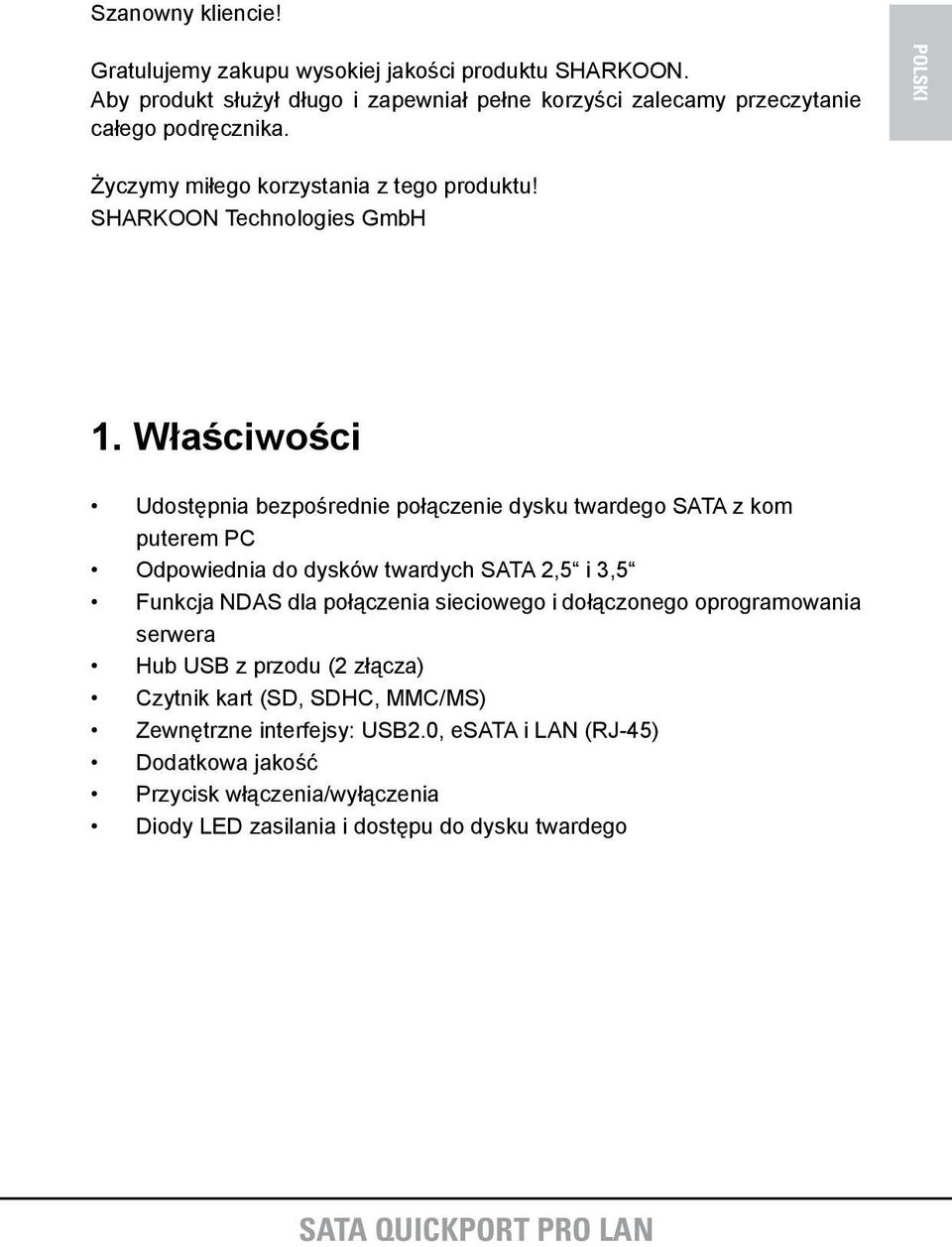

3 Szanowny kliencie! Gratulujemy zakupu wysokiej jakości produktu SHARKOON. Aby produkt służył długo i zapewniał pełne korzyści zalecamy przeczytanie całego podręcznika. Życzymy miłego korzystania z tego produktu! SHARKOON Technologies GmbH 1. Właściwości Udostępnia bezpośrednie połączenie dysku twardego SATA z kom puterem PC Odpowiednia do dysków twardych SATA 2,5 i 3,5 Funkcja NDAS dla połączenia sieciowego i dołączonego oprogramowania serwera Hub USB z przodu (2 złącza) Czytnik kart (SD, SDHC, MMC/MS) Zewnętrzne interfejsy: USB2.0, esata i LAN (RJ-45) Dodatkowa jakość Przycisk włączenia/wyłączenia Diody LED zasilania i dostępu do dysku twardego

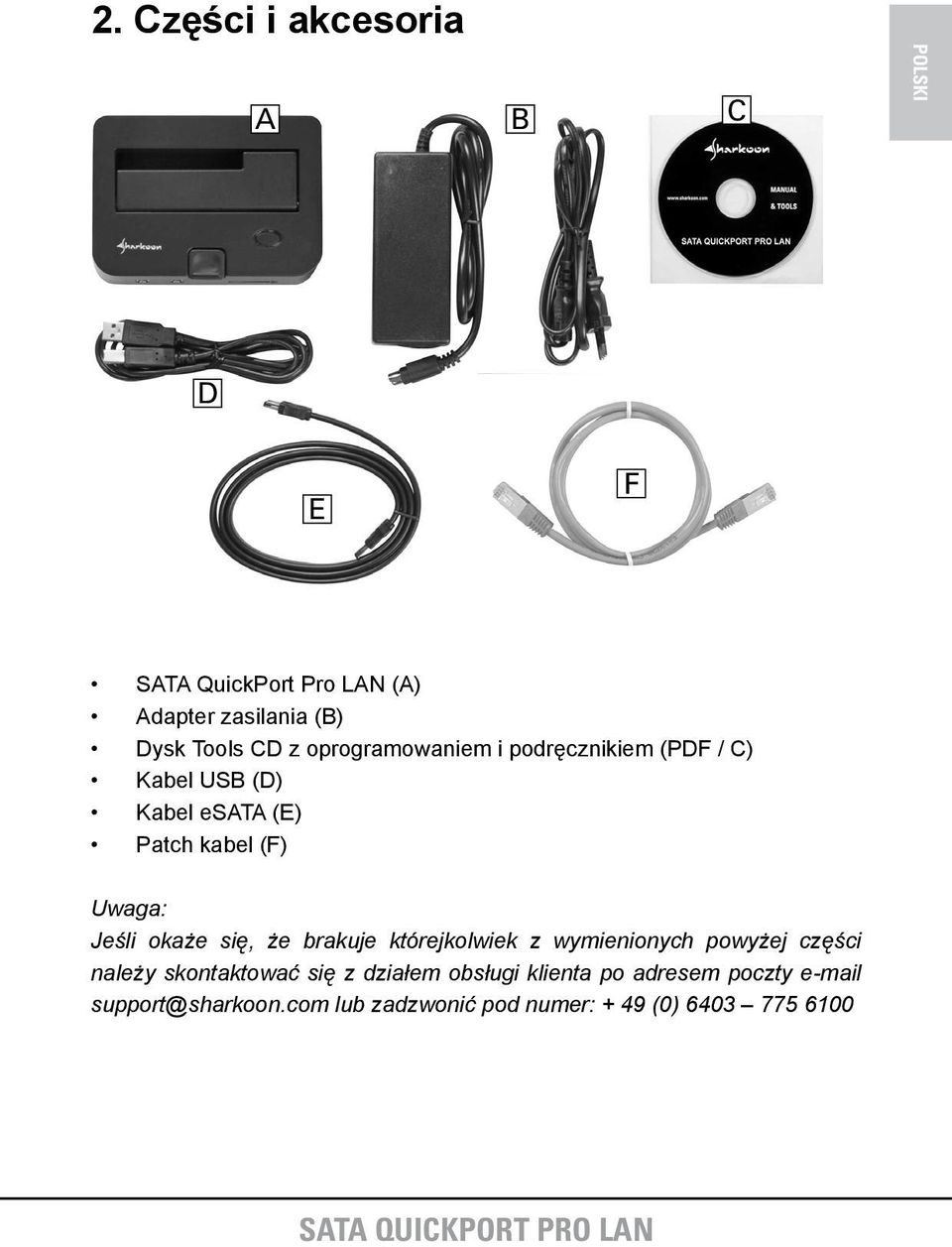

4 2. Części i akcesoria A B C D E F SATA QuickPort Pro LAN (A) Adapter zasilania (B) Dysk Tools CD z oprogramowaniem i podręcznikiem (PDF / C) Kabel USB (D) Kabel esata (E) Patch kabel (F) Uwaga: Jeśli okaże się, że brakuje którejkolwiek z wymienionych powyżej części należy skontaktować się z działem obsługi klienta po adresem poczty support@sharkoon.com lub zadzwonić pod numer: + 49 (0)

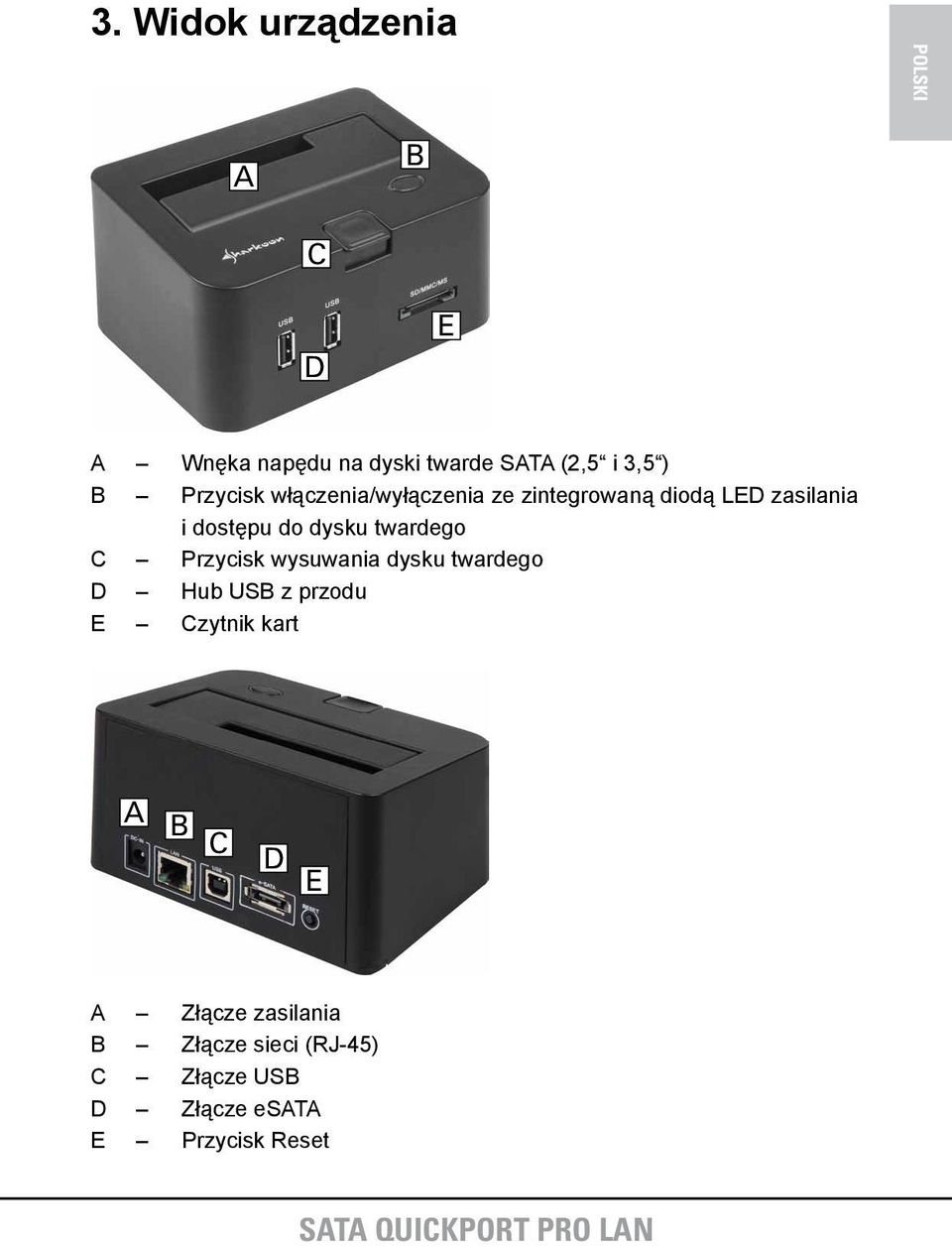

5 3. Widok urządzenia A B C D E A Wnęka napędu na dyski twarde SATA (2,5 i 3,5 ) B Przycisk włączenia/wyłączenia ze zintegrowaną diodą LED zasilania i dostępu do dysku twardego C Przycisk wysuwania dysku twardego D Hub USB z przodu E Czytnik kart A B C D E A Złącze zasilania B Złącze sieci (RJ-45) C Złącze USB D Złącze esata E Przycisk Reset

6 4. Wprowadzenie 4.1 Instalacja sprzętu Uwaga: Dysk twardy, czytnik kart i hub USB z przodu, są dostępne przez USB, gdy dysk twardy może być adresowany przez esata. Oznacza to, że po podłączeniu urządzenia do komputera PC przez USB i esata, dysk twardy będzie dostępny przez esata, a czytnik kart i hub USB z przodu są adresowane przez USB. Używanie SATA QuickPort Pro LAN w posiadanej sieci oznacza, że nie można podłączyć tego urządzenia do komputera PC jednocześnie przez esata i USB. Dlatego, aby uniknąć dalszych problemów zaleca się wcześniejsze określenie sposobu używania urządzenia Używanie lokalne 1. Podłącz dostarczony kabel USB i esata do odpowiednich złączy SATA QuickPort Pro LAN i do komputera PC. 2. Podłącz dostarczony adapter zasilania do SATA QuickPort Pro LAN i do ściennego gniazdka zasilania. 3. Wsuń dysk twardy SATA 2,5 lub 3,5 do gniazda dysku twardego urządzenia. 4. Włóż kompatybilną kartę pamięci do czytnika kart i podłącz maksymalnie dwa urządzenia USB do huba USB z przodu SATA QuickPort Pro LAN. 5. Włącz urządzenie. 6. System operacyjny automatycznie rozpozna podłączone urządzenia.

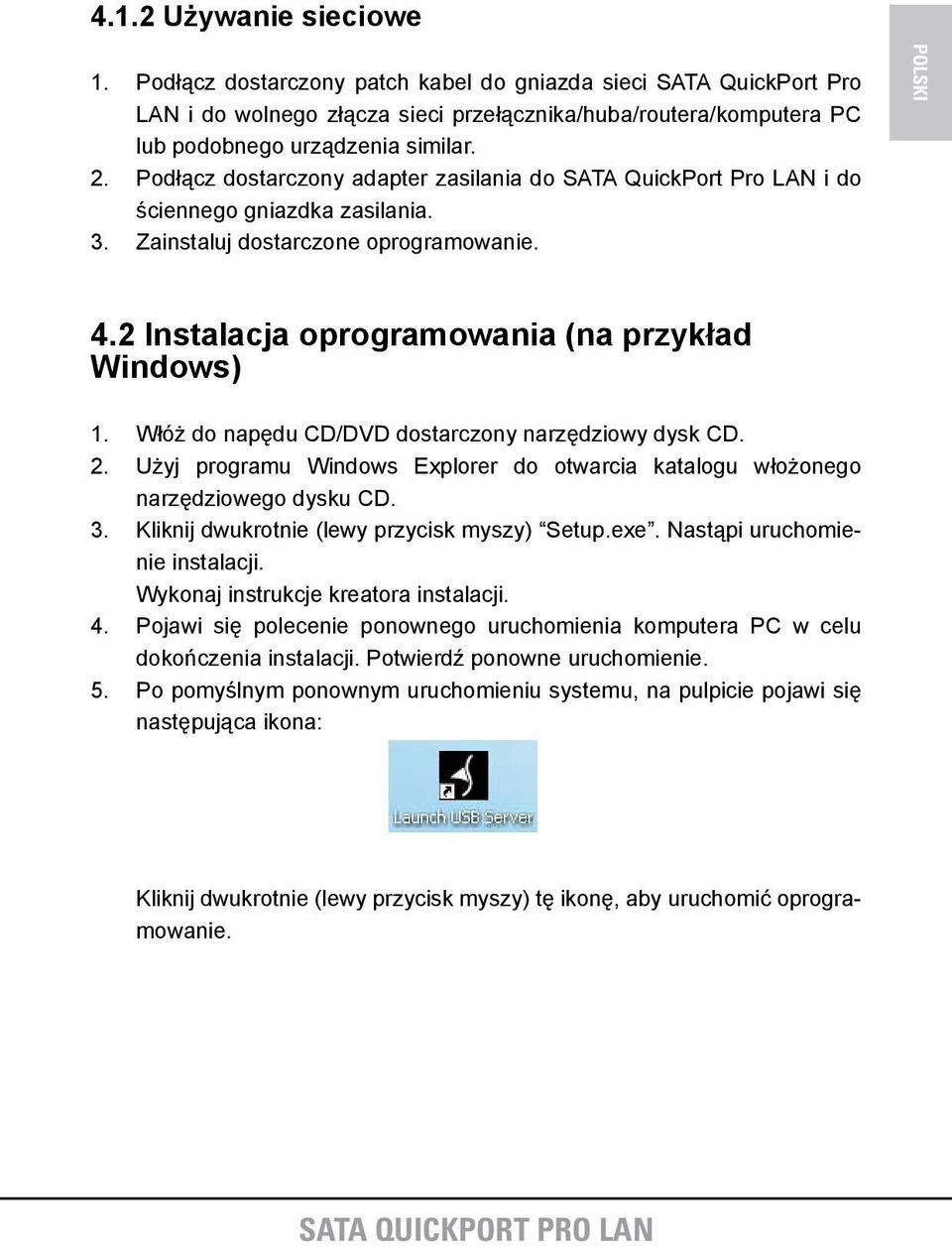

7 4.1.2 Używanie sieciowe 1. Podłącz dostarczony patch kabel do gniazda sieci SATA QuickPort Pro LAN i do wolnego złącza sieci przełącznika/huba/routera/komputera PC lub podobnego urządzenia similar. 2. Podłącz dostarczony adapter zasilania do SATA QuickPort Pro LAN i do ściennego gniazdka zasilania. 3. Zainstaluj dostarczone oprogramowanie. 4.2 Instalacja oprogramowania (na przykład Windows) 1. Włóż do napędu CD/DVD dostarczony narzędziowy dysk CD. 2. Użyj programu Windows Explorer do otwarcia katalogu włożonego narzędziowego dysku CD. 3. Kliknij dwukrotnie (lewy przycisk myszy) Setup.exe. Nastąpi uruchomienie instalacji. Wykonaj instrukcje kreatora instalacji. 4. Pojawi się polecenie ponownego uruchomienia komputera PC w celu dokończenia instalacji. Potwierdź ponowne uruchomienie. 5. Po pomyślnym ponownym uruchomieniu systemu, na pulpicie pojawi się następująca ikona: Kliknij dwukrotnie (lewy przycisk myszy) tę ikonę, aby uruchomić oprogramowanie.

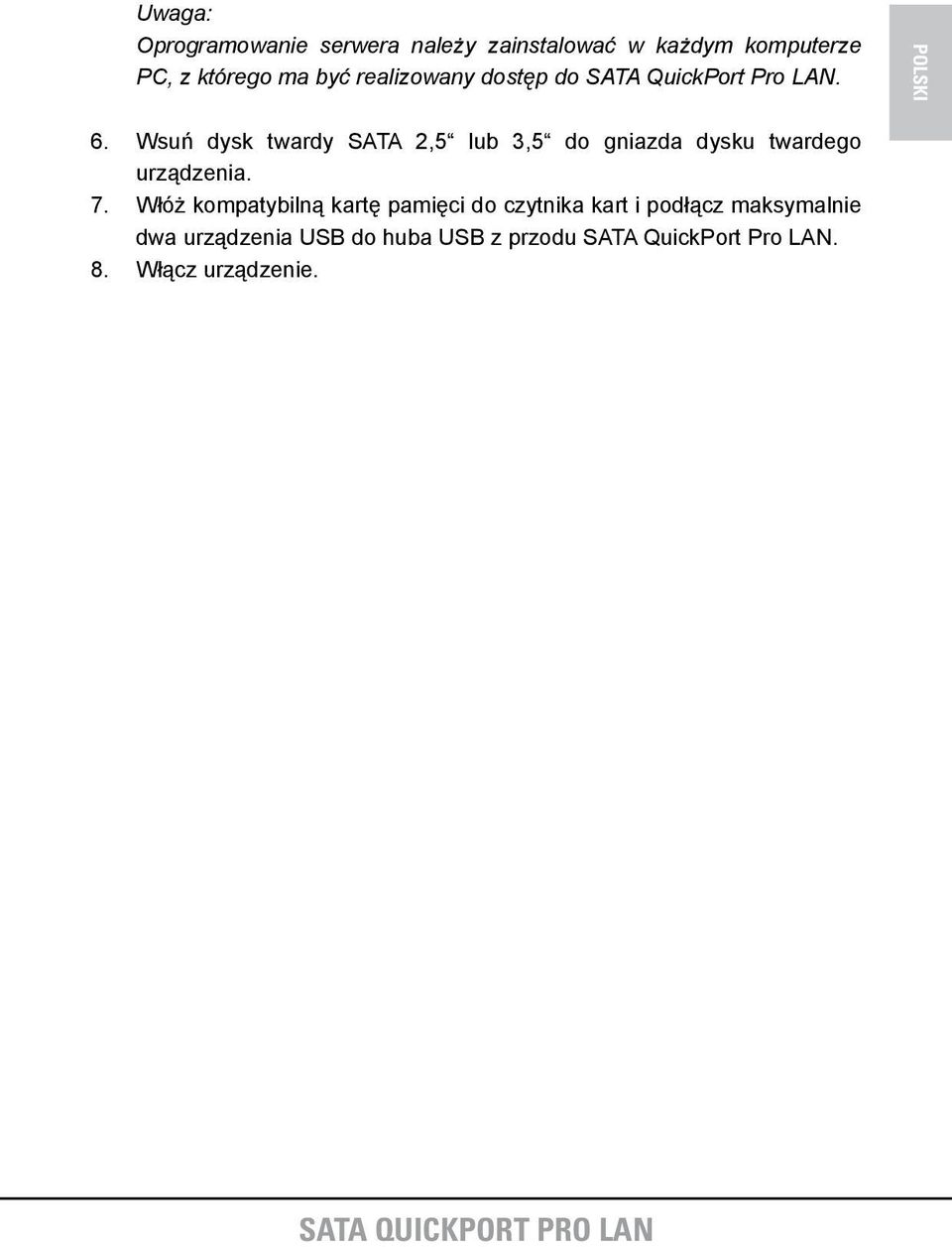

8 Uwaga: Oprogramowanie serwera należy zainstalować w każdym komputerze PC, z którego ma być realizowany dostęp do SATA QuickPort Pro LAN. 6. Wsuń dysk twardy SATA 2,5 lub 3,5 do gniazda dysku twardego urządzenia. 7. Włóż kompatybilną kartę pamięci do czytnika kart i podłącz maksymalnie dwa urządzenia USB do huba USB z przodu SATA QuickPort Pro LAN. 8. Włącz urządzenie.

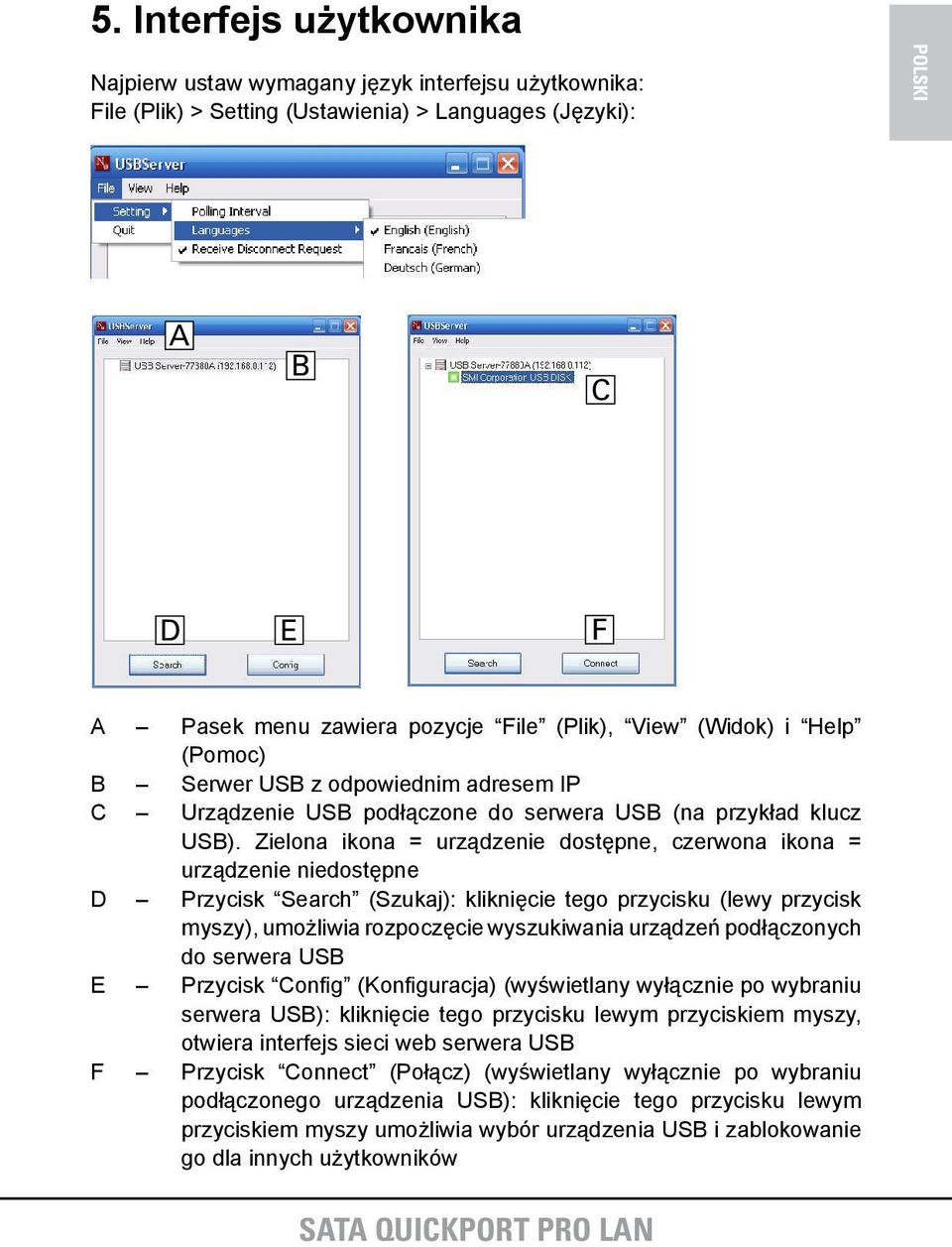

9 5. Interfejs użytkownika Najpierw ustaw wymagany język interfejsu użytkownika: File (Plik) > Setting (Ustawienia) > Languages (Języki): A B C D E F A Pasek menu zawiera pozycje File (Plik), View (Widok) i Help (Pomoc) B Serwer USB z odpowiednim adresem IP C Urządzenie USB podłączone do serwera USB (na przykład klucz USB). Zielona ikona = urządzenie dostępne, czerwona ikona = urządzenie niedostępne D Przycisk Search (Szukaj): kliknięcie tego przycisku (lewy przycisk myszy), umożliwia rozpoczęcie wyszukiwania urządzeń podłączonych do serwera USB E Przycisk Config (Konfiguracja) (wyświetlany wyłącznie po wybraniu serwera USB): kliknięcie tego przycisku lewym przyciskiem myszy, otwiera interfejs sieci web serwera USB F Przycisk Connect (Połącz) (wyświetlany wyłącznie po wybraniu podłączonego urządzenia USB): kliknięcie tego przycisku lewym przyciskiem myszy umożliwia wybór urządzenia USB i zablokowanie go dla innych użytkowników

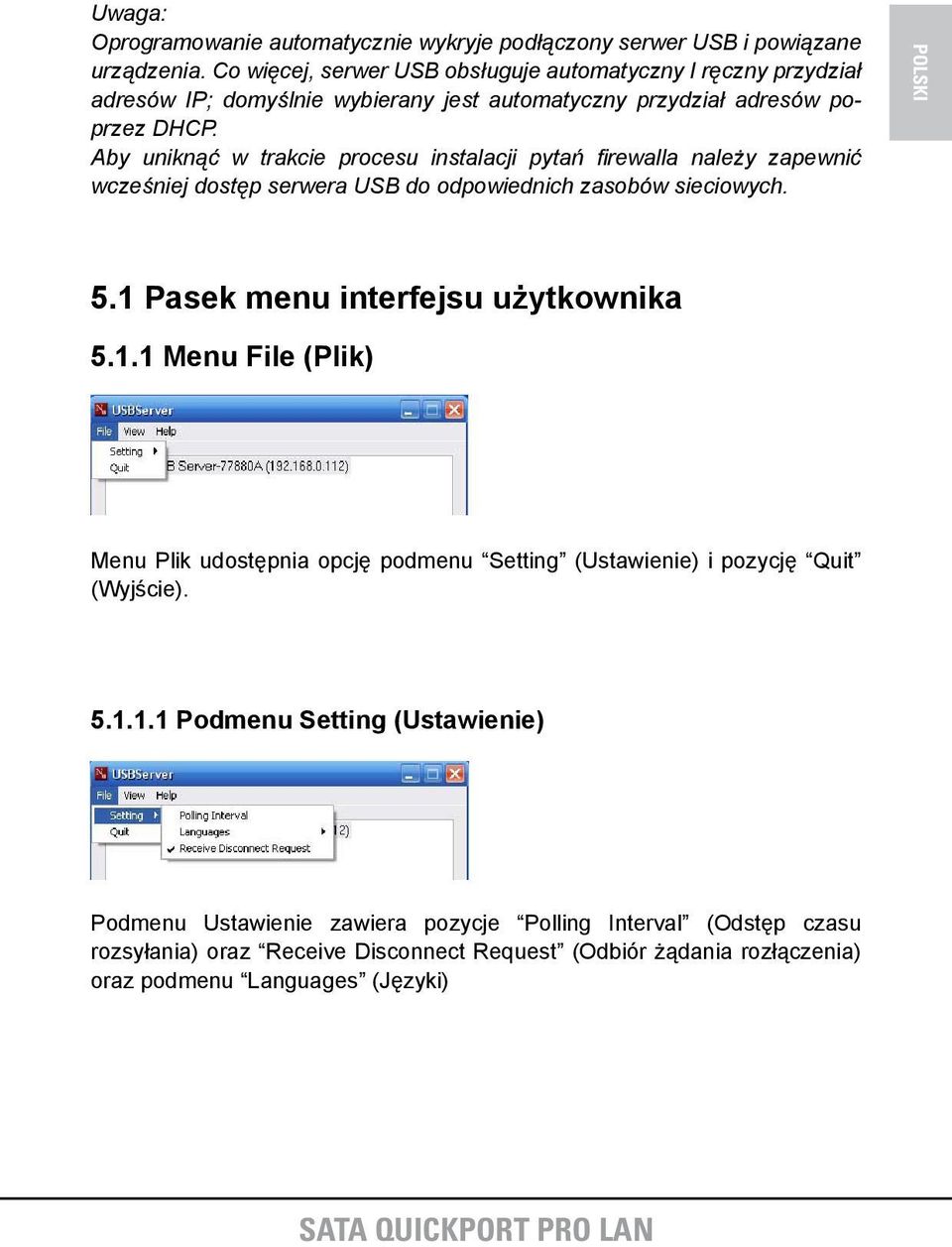

10 Uwaga: Oprogramowanie automatycznie wykryje podłączony serwer USB i powiązane urządzenia. Co więcej, serwer USB obsługuje automatyczny I ręczny przydział adresów IP; domyślnie wybierany jest automatyczny przydział adresów poprzez DHCP. Aby uniknąć w trakcie procesu instalacji pytań firewalla należy zapewnić wcześniej dostęp serwera USB do odpowiednich zasobów sieciowych. 5.1 Pasek menu interfejsu użytkownika Menu File (Plik) Menu Plik udostępnia opcję podmenu Setting (Ustawienie) i pozycję Quit (Wyjście) Podmenu Setting (Ustawienie) Podmenu Ustawienie zawiera pozycje Polling Interval (Odstęp czasu rozsyłania) oraz Receive Disconnect Request (Odbiór żądania rozłączenia) oraz podmenu Languages (Języki)

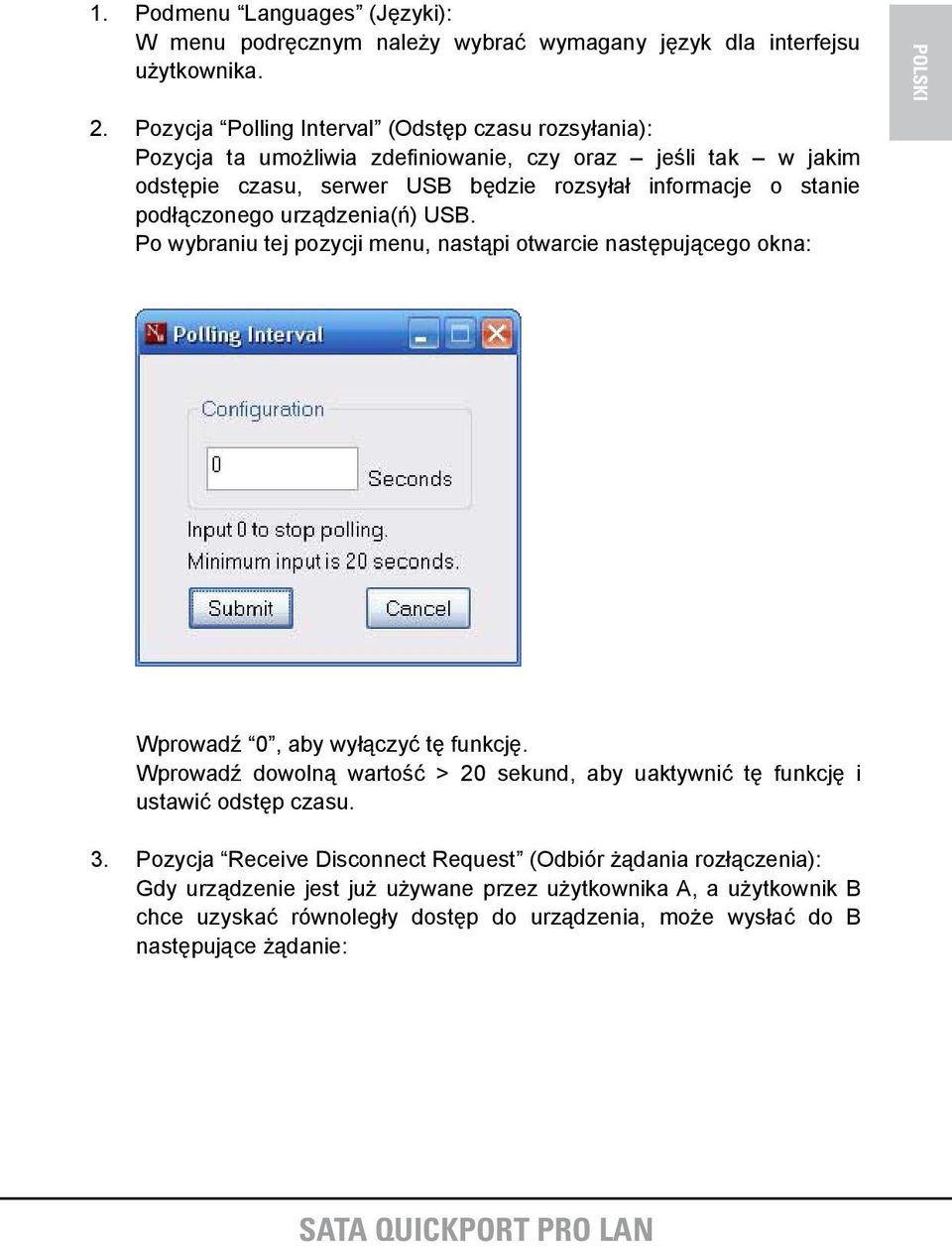

11 1. Podmenu Languages (Języki): W menu podręcznym należy wybrać wymagany język dla interfejsu użytkownika. 2. Pozycja Polling Interval (Odstęp czasu rozsyłania): Pozycja ta umożliwia zdefiniowanie, czy oraz jeśli tak w jakim odstępie czasu, serwer USB będzie rozsyłał informacje o stanie podłączonego urządzenia(ń) USB. Po wybraniu tej pozycji menu, nastąpi otwarcie następującego okna: Wprowadź 0, aby wyłączyć tę funkcję. Wprowadź dowolną wartość > 20 sekund, aby uaktywnić tę funkcję i ustawić odstęp czasu. 3. Pozycja Receive Disconnect Request (Odbiór żądania rozłączenia): Gdy urządzenie jest już używane przez użytkownika A, a użytkownik B chce uzyskać równoległy dostęp do urządzenia, może wysłać do B następujące żądanie:

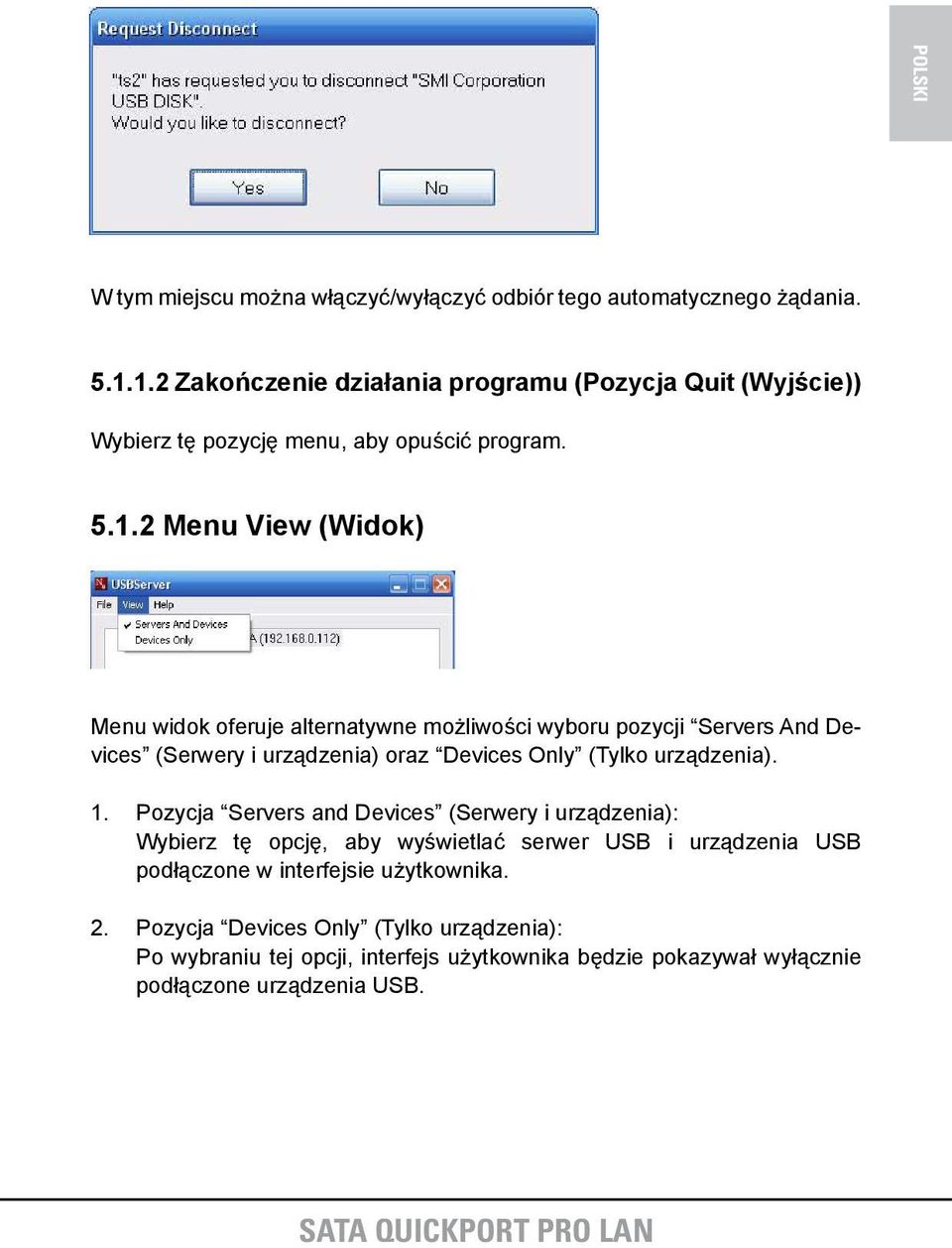

12 W tym miejscu można włączyć/wyłączyć odbiór tego automatycznego żądania Zakończenie działania programu (Pozycja Quit (Wyjście)) Wybierz tę pozycję menu, aby opuścić program Menu View (Widok) Menu widok oferuje alternatywne możliwości wyboru pozycji Servers And Devices (Serwery i urządzenia) oraz Devices Only (Tylko urządzenia). 1. Pozycja Servers and Devices (Serwery i urządzenia): Wybierz tę opcję, aby wyświetlać serwer USB i urządzenia USB podłączone w interfejsie użytkownika. 2. Pozycja Devices Only (Tylko urządzenia): Po wybraniu tej opcji, interfejs użytkownika będzie pokazywał wyłącznie podłączone urządzenia USB.

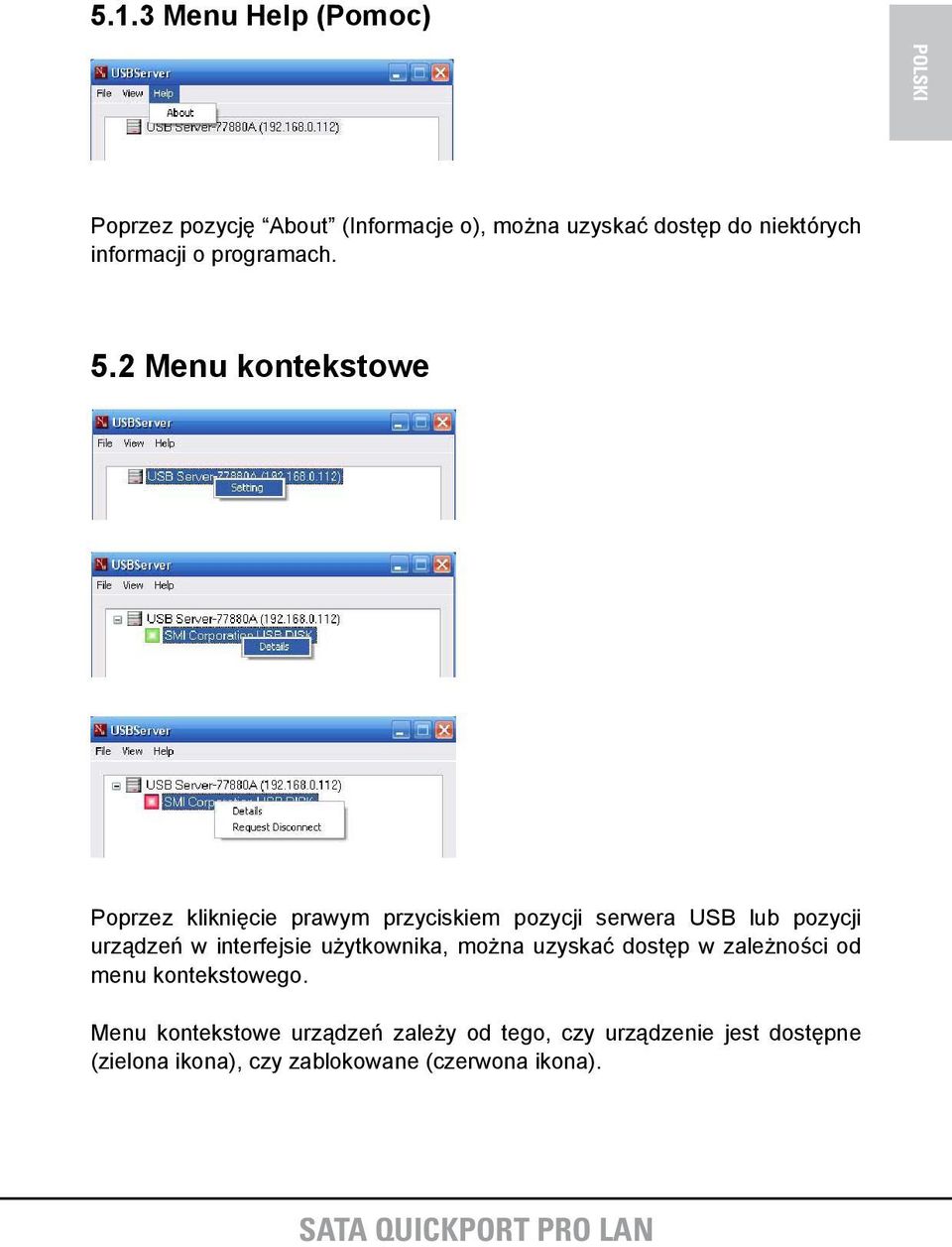

13 5.1.3 Menu Help (Pomoc) Poprzez pozycję About (Informacje o), można uzyskać dostęp do niektórych informacji o programach. 5.2 Menu kontekstowe Poprzez kliknięcie prawym przyciskiem pozycji serwera USB lub pozycji urządzeń w interfejsie użytkownika, można uzyskać dostęp w zależności od menu kontekstowego. Menu kontekstowe urządzeń zależy od tego, czy urządzenie jest dostępne (zielona ikona), czy zablokowane (czerwona ikona).

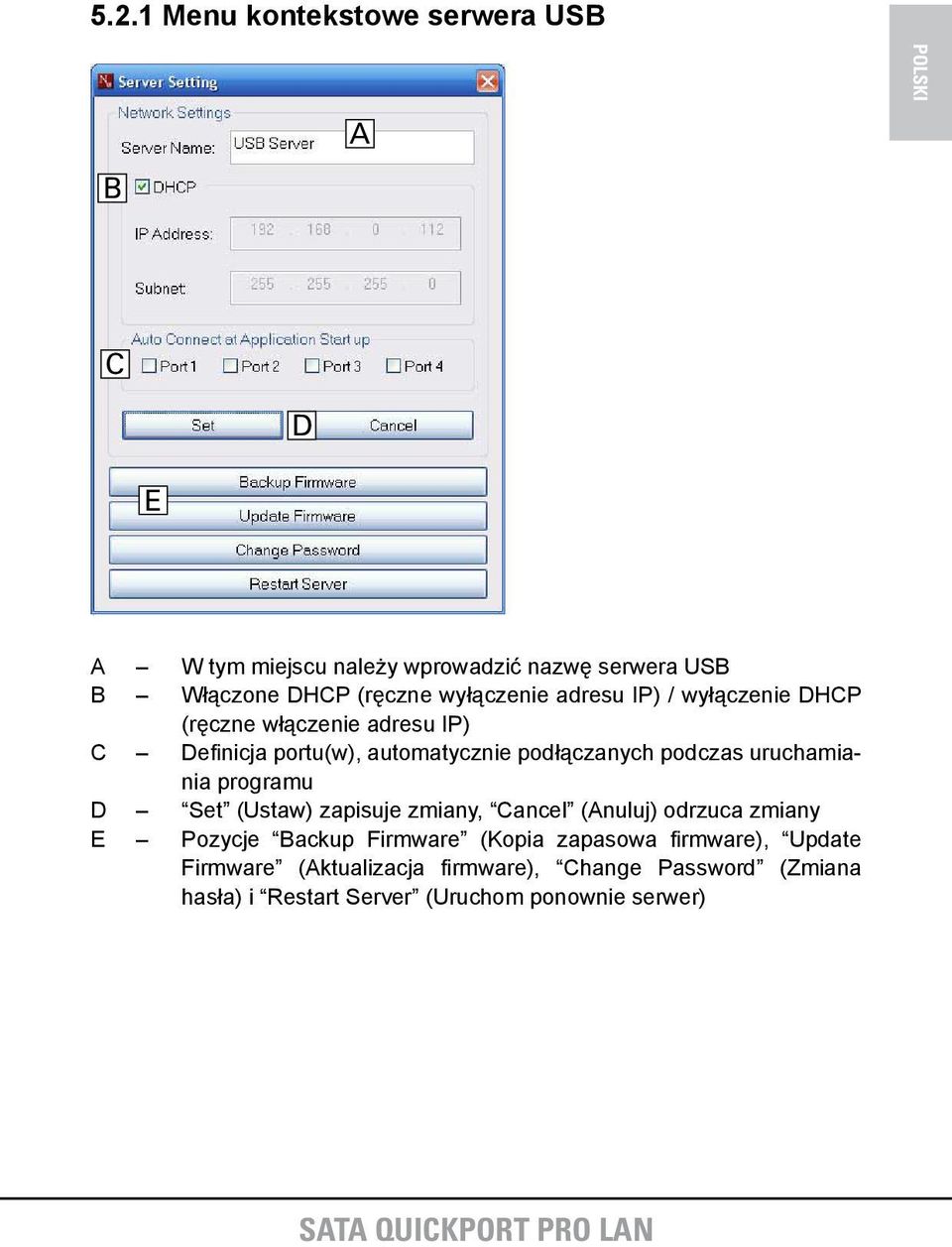

14 5.2.1 Menu kontekstowe serwera USB B A C D E A W tym miejscu należy wprowadzić nazwę serwera USB B Włączone DHCP (ręczne wyłączenie adresu IP) / wyłączenie DHCP (ręczne włączenie adresu IP) C Definicja portu(w), automatycznie podłączanych podczas uruchamiania programu D Set (Ustaw) zapisuje zmiany, Cancel (Anuluj) odrzuca zmiany E Pozycje Backup Firmware (Kopia zapasowa firmware), Update Firmware (Aktualizacja firmware), Change Password (Zmiana hasła) i Restart Server (Uruchom ponownie serwer)

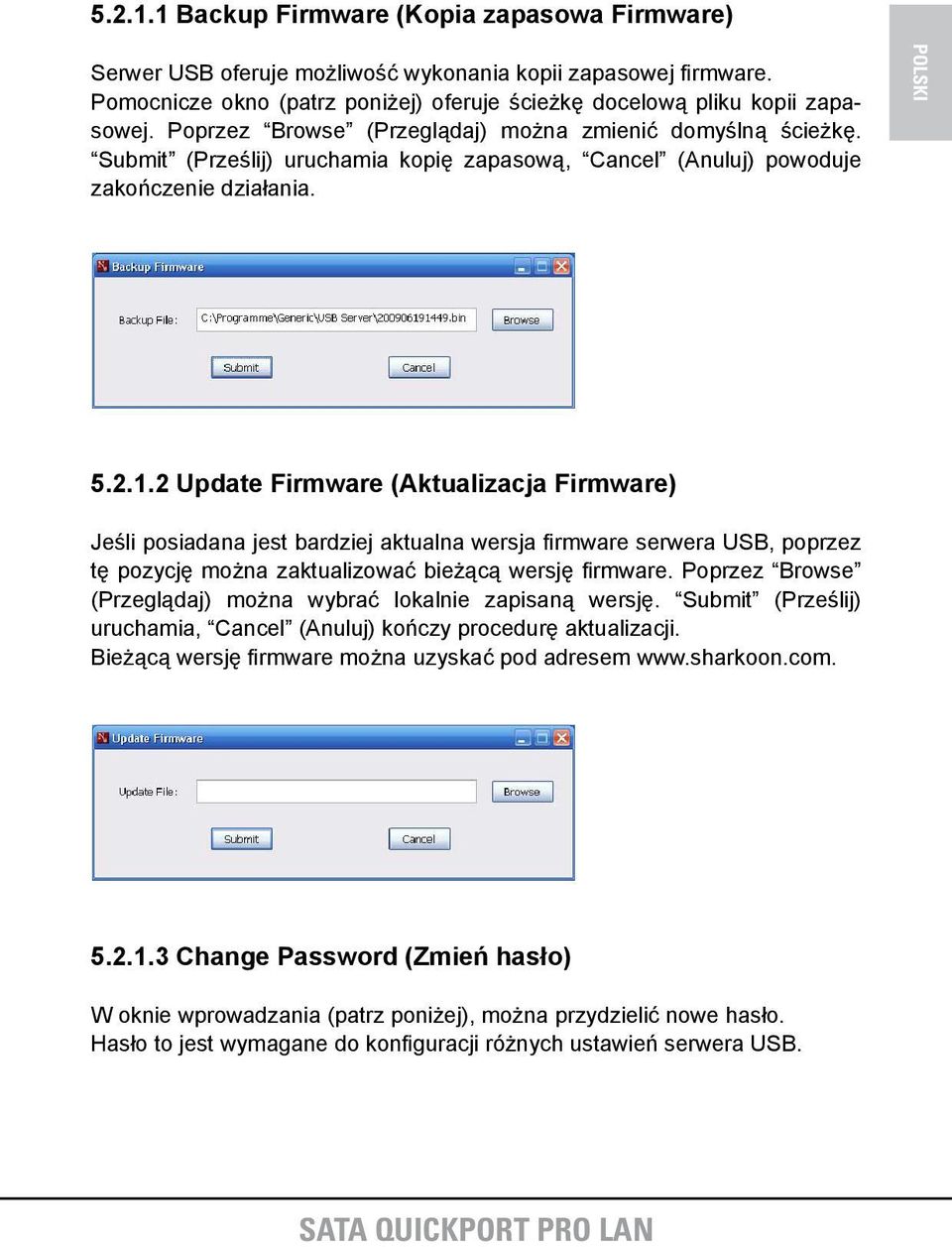

15 Backup Firmware (Kopia zapasowa Firmware) Serwer USB oferuje możliwość wykonania kopii zapasowej firmware. Pomocnicze okno (patrz poniżej) oferuje ścieżkę docelową pliku kopii zapasowej. Poprzez Browse (Przeglądaj) można zmienić domyślną ścieżkę. Submit (Prześlij) uruchamia kopię zapasową, Cancel (Anuluj) powoduje zakończenie działania Update Firmware (Aktualizacja Firmware) Jeśli posiadana jest bardziej aktualna wersja firmware serwera USB, poprzez tę pozycję można zaktualizować bieżącą wersję firmware. Poprzez Browse (Przeglądaj) można wybrać lokalnie zapisaną wersję. Submit (Prześlij) uruchamia, Cancel (Anuluj) kończy procedurę aktualizacji. Bieżącą wersję firmware można uzyskać pod adresem Change Password (Zmień hasło) W oknie wprowadzania (patrz poniżej), można przydzielić nowe hasło. Hasło to jest wymagane do konfiguracji różnych ustawień serwera USB.

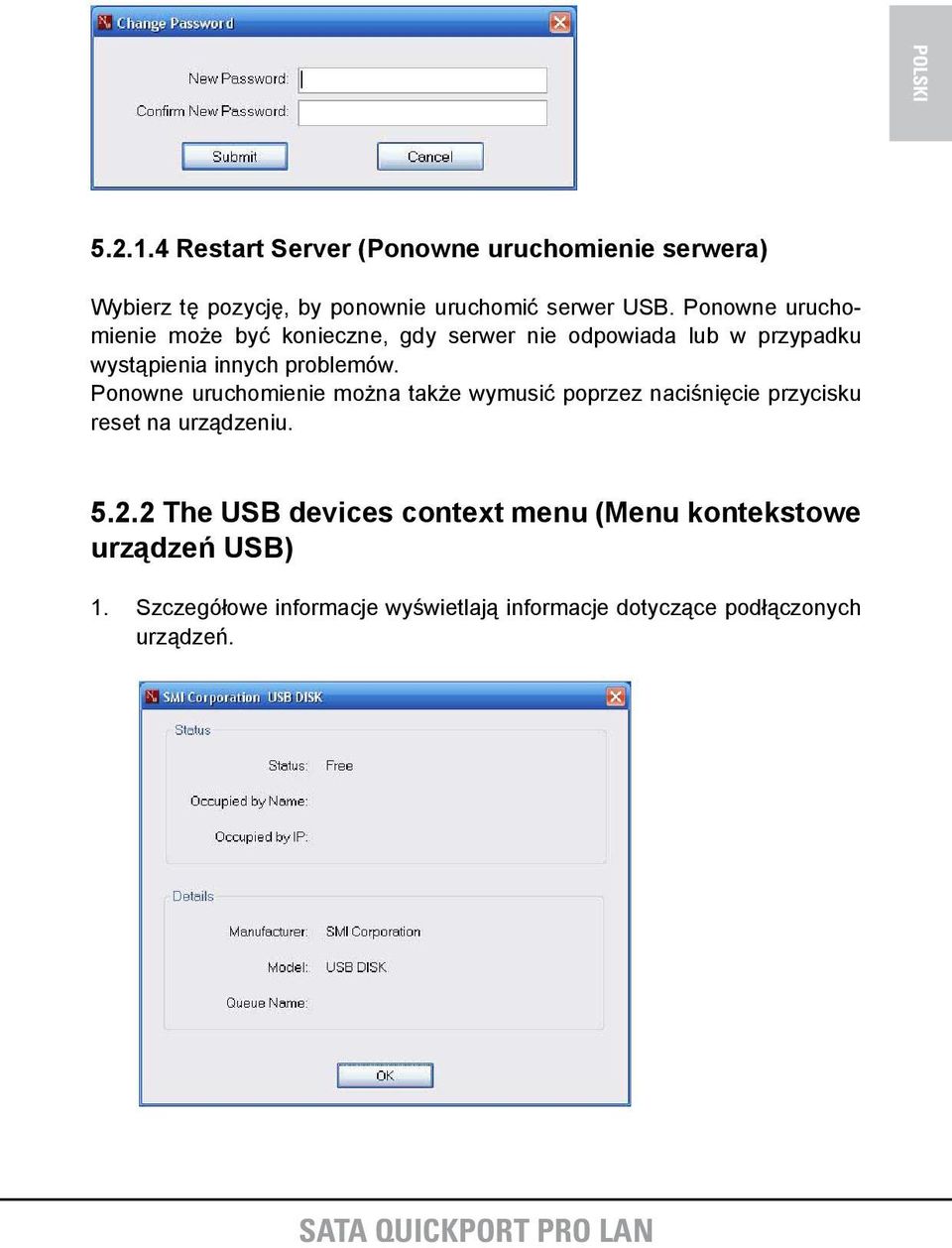

16 Restart Server (Ponowne uruchomienie serwera) Wybierz tę pozycję, by ponownie uruchomić serwer USB. Ponowne uruchomienie może być konieczne, gdy serwer nie odpowiada lub w przypadku wystąpienia innych problemów. Ponowne uruchomienie można także wymusić poprzez naciśnięcie przycisku reset na urządzeniu The USB devices context menu (Menu kontekstowe urządzeń USB) 1. Szczegółowe informacje wyświetlają informacje dotyczące podłączonych urządzeń.

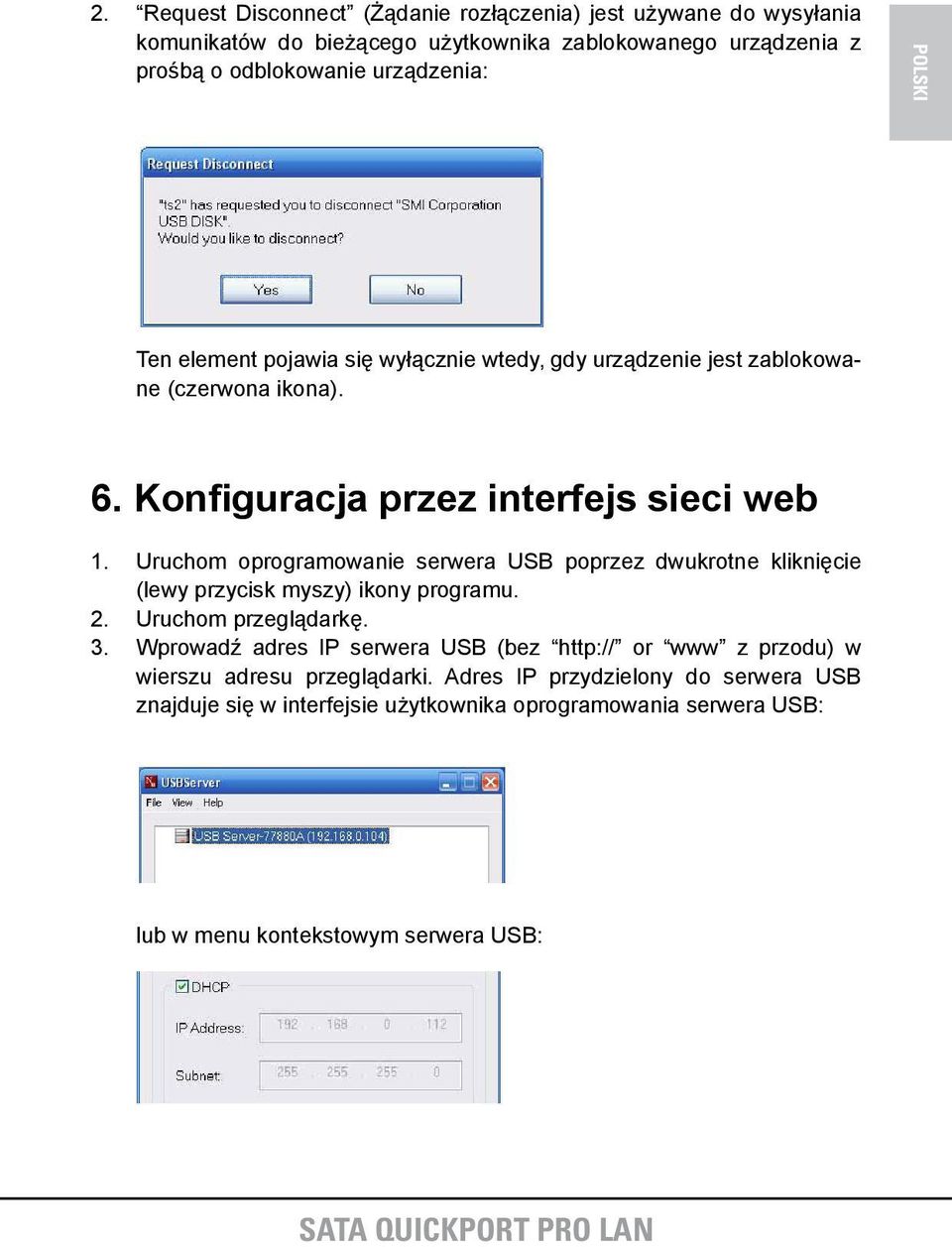

17 2. Request Disconnect (Żądanie rozłączenia) jest używane do wysyłania komunikatów do bieżącego użytkownika zablokowanego urządzenia z prośbą o odblokowanie urządzenia: Ten element pojawia się wyłącznie wtedy, gdy urządzenie jest zablokowane (czerwona ikona). 6. Konfiguracja przez interfejs sieci web 1. Uruchom oprogramowanie serwera USB poprzez dwukrotne kliknięcie (lewy przycisk myszy) ikony programu. 2. Uruchom przeglądarkę. 3. Wprowadź adres IP serwera USB (bez or www z przodu) w wierszu adresu przeglądarki. Adres IP przydzielony do serwera USB znajduje się w interfejsie użytkownika oprogramowania serwera USB: lub w menu kontekstowym serwera USB:

18 Alternatywnie, wybierz element serwer USB w interfejsie użytkownika i kliknij Config (Konfiguracja): 4. Przeglądarka pokaże interfejs sieci web serwera USB.

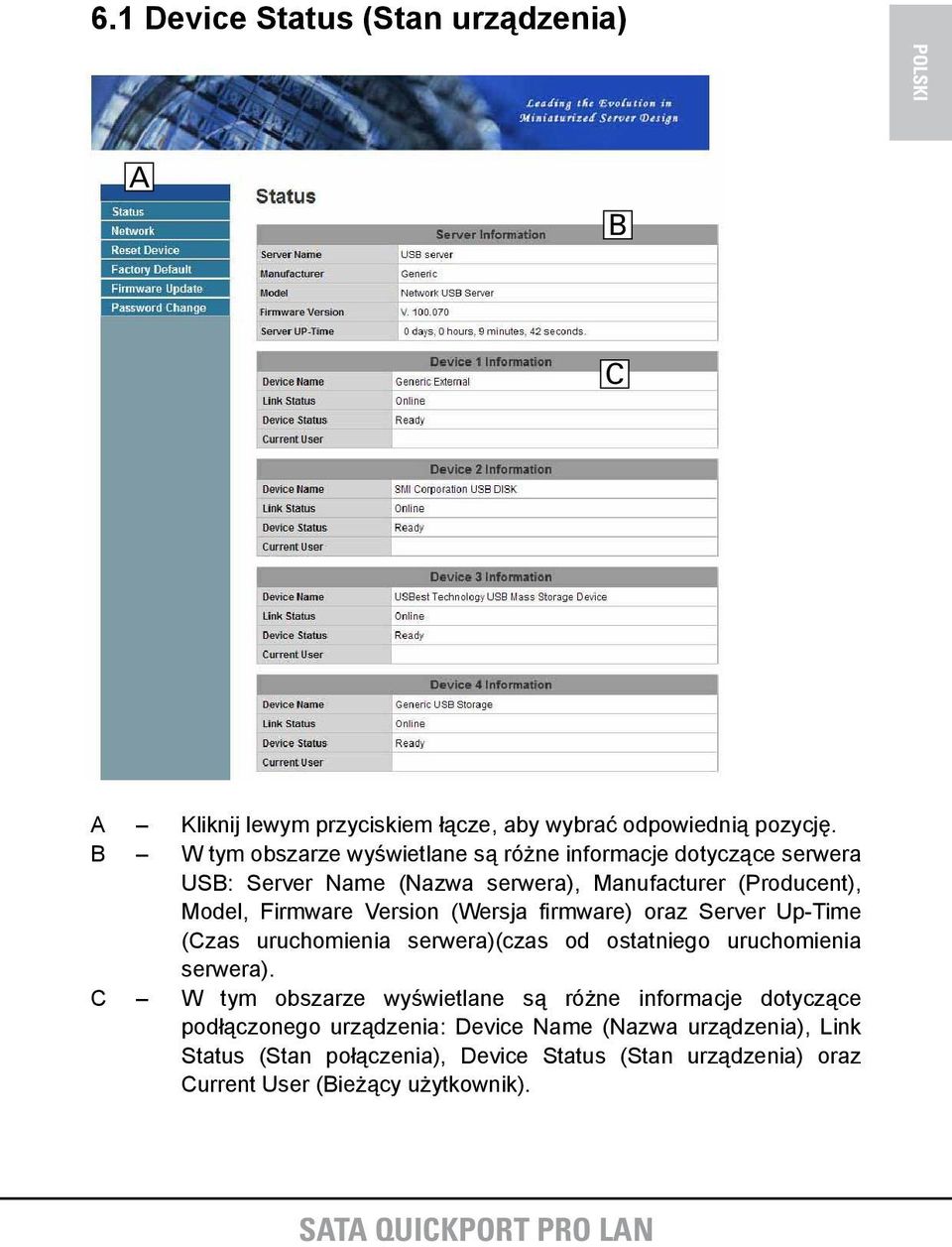

19 6.1 Device Status (Stan urządzenia) A B C A Kliknij lewym przyciskiem łącze, aby wybrać odpowiednią pozycję. B W tym obszarze wyświetlane są różne informacje dotyczące serwera USB: Server Name (Nazwa serwera), Manufacturer (Producent), Model, Firmware Version (Wersja firmware) oraz Server Up-Time (Czas uruchomienia serwera)(czas od ostatniego uruchomienia serwera). C W tym obszarze wyświetlane są różne informacje dotyczące podłączonego urządzenia: Device Name (Nazwa urządzenia), Link Status (Stan połączenia), Device Status (Stan urządzenia) oraz Current User (Bieżący użytkownik).

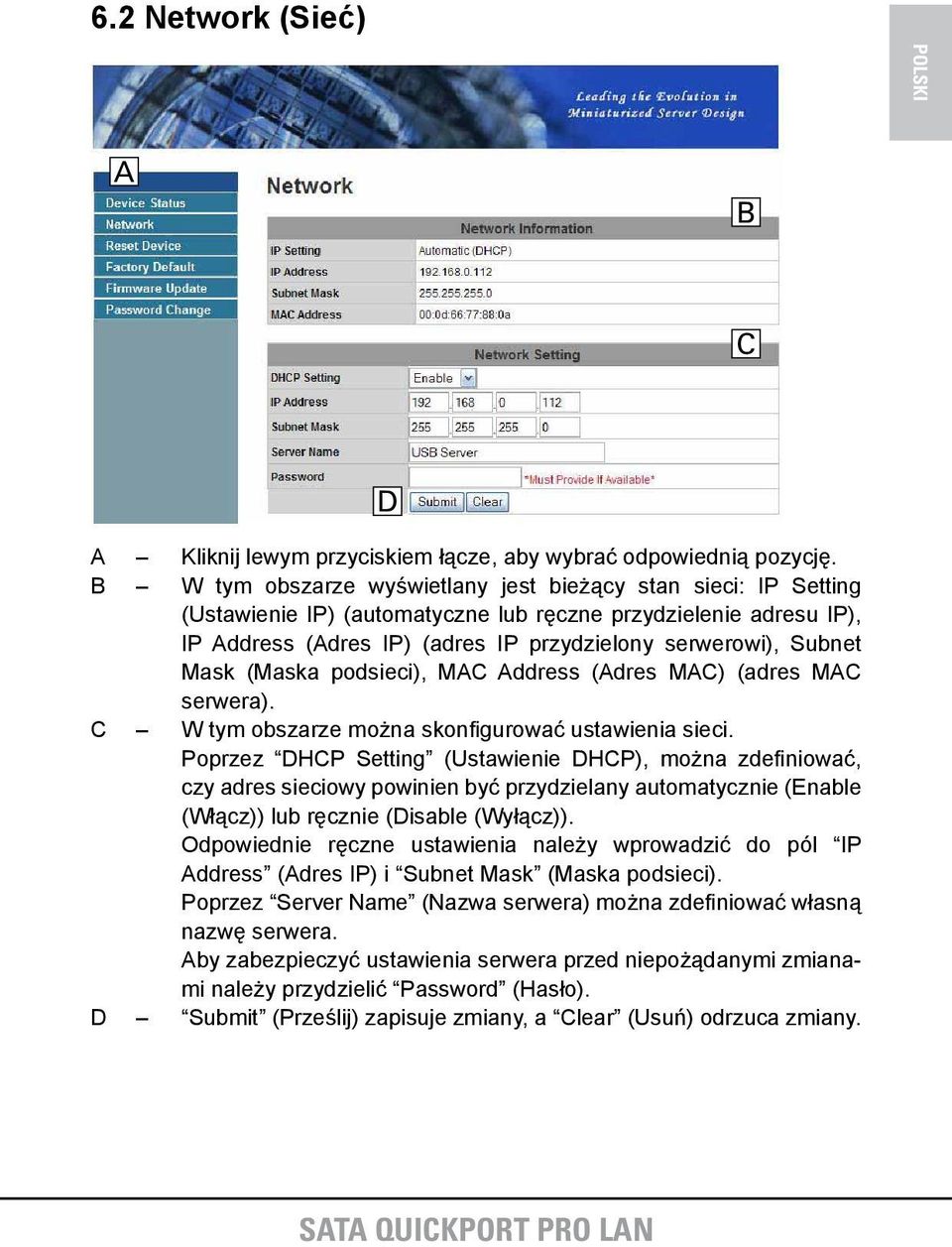

20 6.2 Network (Sieć) A B C D A Kliknij lewym przyciskiem łącze, aby wybrać odpowiednią pozycję. B W tym obszarze wyświetlany jest bieżący stan sieci: IP Setting (Ustawienie IP) (automatyczne lub ręczne przydzielenie adresu IP), IP Address (Adres IP) (adres IP przydzielony serwerowi), Subnet Mask (Maska podsieci), MAC Address (Adres MAC) (adres MAC serwera). C W tym obszarze można skonfigurować ustawienia sieci. Poprzez DHCP Setting (Ustawienie DHCP), można zdefiniować, czy adres sieciowy powinien być przydzielany automatycznie (Enable (Włącz)) lub ręcznie (Disable (Wyłącz)). Odpowiednie ręczne ustawienia należy wprowadzić do pól IP Address (Adres IP) i Subnet Mask (Maska podsieci). Poprzez Server Name (Nazwa serwera) można zdefiniować własną nazwę serwera. Aby zabezpieczyć ustawienia serwera przed niepożądanymi zmianami należy przydzielić Password (Hasło). D Submit (Prześlij) zapisuje zmiany, a Clear (Usuń) odrzuca zmiany.

21 6.3 Reset Device (Resetowanie urządzenia) A B A Kliknij lewym przyciskiem łącze, aby wybrać odpowiednią pozycję. B Wykonaj a reset po wprowadzeniu przydzielonego hasła w polu Password (Hasło) i potwierdź klikając przycisk Submit (Prześlij). 6.4 Factory Default (Domyślne ustawienia fabryczne) A B A Kliknij lewym przyciskiem łącze, aby wybrać odpowiednią pozycję. B Aby przywrócić domyślne ustawienia fabryczne, wprowadź hasło w polu Password (Hasło) i potwierdź klikając lewym przyciskiem przycisk Factory Default (Domyślne ustawienia fabryczne).

22 6.5 Firmware Update (Aktualizacja firmware) A B C A Kliknij lewym przyciskiem łącze, aby wybrać odpowiednią pozycję. B Aby wykonać aktualizację firmware, pobierz odpowiednie oprogramowanie z naszej strony sieci web i zapisz je lokalnie. Następnie wprowadź odpowiednio hasło (patrz powyżej) w polu Password (Hasło) i wybierz poprzez użycie funkcji Search (Szukaj) ścieżkę do lokalnego pliku źródłowego aktualizacji. C Submit (Prześlij) potwierdza i rozpoczyna procedurę aktualizacji. Clear (Usuń) usuwa akcję. 6.6 Password Change (Zmiana hasła) A B

23 A Kliknij lewym przyciskiem łącze, aby wybrać odpowiednią pozycję. B W celu zmiany bieżącego hasła, wprowadź je do pola Current Password (Bieżące hasło), a następnie wprowadź nowo przydzielone hasło w polu New Password (Nowe hasło). Potwierdź nowe hasło wpisując je ponownie w polu Confirm New Password (Potwierdź nowe hasło), kliknięcie lewym przyciskiem Submit (Prześlij) spowoduje dokończenie procedury. 7. Ważne uwagi 1. Należy zainstalować oprogramowanie serwera w każdym komputerze PC, z którego wymagany jest dostęp do SATA QuickPort Pro LAN. 2. System operacyjny potraktuje podłączone urządzenie USB tak, jakby było bezpośrednio podłączone do komputera PC. Oznacza to, że należy zainstalować w systemie potencjalne sterowniki (np. sterowniki drukarki) (dalsze, szczegółowe informacje znajdują się w podręcznikach odpowiednich urządzeń). 3. Ponieważ urządzenia będą obsługiwane jak bezpośrednio podłączony sprzęt, zaleca się usuwanie urządzeń pamięci (dyski twarde, klucze USB, itd.) poprzez funkcję Safely remove hardware (Bezpieczne usuwanie sprzętu) przed zakończeniem połączenia poprzez funkcję Disconnect (Rozłącz). Oprogramowanie serwera spowoduje wyświetlenie następującej uwagi:

24 Inne urządzenia USB, takie jak drukarki, skanery, itd. nie wymagają wykonanie tej czynności i można je rozłączyć bezpośrednio. 4. Translacja USB do IP, może powodować zmniejszenie szybkości transferu, w porównaniu z działaniem urządzeń USB i jest spowodowana względami technicznymi. 8. Przykład użycia (Windows XP) Użytkownik A chce uzyskać w swoim komputerze desktop dostęp do dysku twardego, bezpośrednio podłączonego do portu SATA QuickPort Pro LAN. W tym celu uruchamia oprogramowanie serwera zainstalowane wcześniej w systemie. Interfejs użytkownika oprogramowania serwera wyświetli serwer i skojarzone z nim urządzenia (rys. 1): A B C D rys. 1 W tym przykładzie do portu SATA QuickPort Pro LAN podłączono bezpośrednio 4 urządzenia: A Kompatybilna karta pamięci wewnątrz czytnika kart B Klucz USB w złączu 1. USB z przodu C Klucz USB w złączu 2. USB z przodu D Dysk twardy SATA w gnieździe dysku twardego

25 Zielona ikona oznacza, że urządzenie jest dostępne. W celu dostępu do urządzenia A należy je zaznaczyć (1 kliknięcie lewym przyciskiem), a następnie kliknąć (lewy przycisk myszy) przycisk Connect (Połącz). System operacyjny zainstaluje wszystkie wymagane sterowniki i zostaną one wyświetlone w programie Windows Explorer. Można teraz uzyskiwać dostęp i korzystać z dysku twardego, tak jakby był bezpośrednio podłączony do danego komputera PC. Użytkownik B też chce uzyskać bezpośredni dostęp do dysku twardego, podłączonego do SATA QuickPort Pro LAN. Także uruchomił zainstalowane wcześniej oprogramowanie serwera. Interfejs użytkownika wyświetli serwer i skojarzone z nim urządzenia. Czerwona ikona oznacza, że urządzenie jest już używane i nie jest dostępne; przycisk Connect (Połącz) jest jasno szary (rys. 2). rys. 2 Używając menu kontekstowego urządzeń (rys. 3), B może wysłać żądanie (rys. 4) do A, który aktualnie blokuje urządzenie. rys. 3

26 rys. 4 Żądanie to zostanie wyświetlone na ekranie A. Użytkownik A może zdecydować, czy zgodzić się na zwolnienie urządzenia Yes (Tak) lub nie No (Nie). Po zwolnieniu przez A urządzenia, B odbierze następujący komunikat i będzie mógł wykonać funkcję Connect (Połącz) z urządzeniem. Jeśli B nie potrzebuje już urządzenia, może anulować połączenie poprzez funkcję Disconnect (Rozłącz) i zwolnić urządzenie do dalszego wykorzystania.

27 Ostrzeżenie: Firma Sharkoon nie ponosi odpowiedzialności za potencjalną utratę danych, szczególnie w wyniku nieprawidłowej obsługi. Wszystkie opatrzone nazwą produkty i opisy są chronionymi znakami towarowymi i/lub zastrzeżonymi znakami towarowymi odpowiednich producentów. W następstwie polityki stałego ulepszania produktu przez firmę Sharkoon, konstrukcja i specyfikacje mogą zostać zmienione bez wcześniejszego powiadomienia. Specyfikacje produktu na rynek krajowy mogą się różnić. Prawo do dołączonego oprogramowania przynależy do odpowiednich właścicieli. Przed rozpoczęciem używania oprogramowania należy zapoznać się z warunkami licencji. Wszelkie prawa zastrzeżone, szczególnie (także w streszczeniach) w zakresie tłumaczenia, przedruku, powielania poprzez kopiowanie lub powielania w inny technicznie sposób. Naruszenie praw może spowodować wystąpienie z roszczeniem o odszkodowanie. Wszelkie prawa zastrzeżone, szczególnie w zakresie praw do patentu lub do sposobu wykorzystania patentu. Zastrzega się wybór sposobu dostawy i możliwość modyfikacji technicznych. Usuwanie zużytego produktu Produkt został opracowany i wyprodukowany z wysokiej jakości materiałów i komponentów, które można przetwarzać i ponownie wykorzystywać. Jeśli na produkcie znajduje się pokazany powyżej symbol przekreślonego pojemnika na śmieci, oznacza to, że produkt podlega określeniom Dyrektywy Europejskiej 2002/96/EC. Należy sprawdzić informacje dotyczące lokalnego systemu gromadzenia zużytych produktów elektrycznych i elektronicznych. Należy postępować zgodnie z lokalnymi przepisami i nie wyrzucać zużytych produktów ze zwykłymi odpadami domowymi. Prawidłowe usunięcie zużytego produktu pomaga w zapobieganiu potencjalnym negatywnym skutkom oddziaływania na środowisko naturalne i zdrowie ludzi. SHARKOON Technologies GmbH
