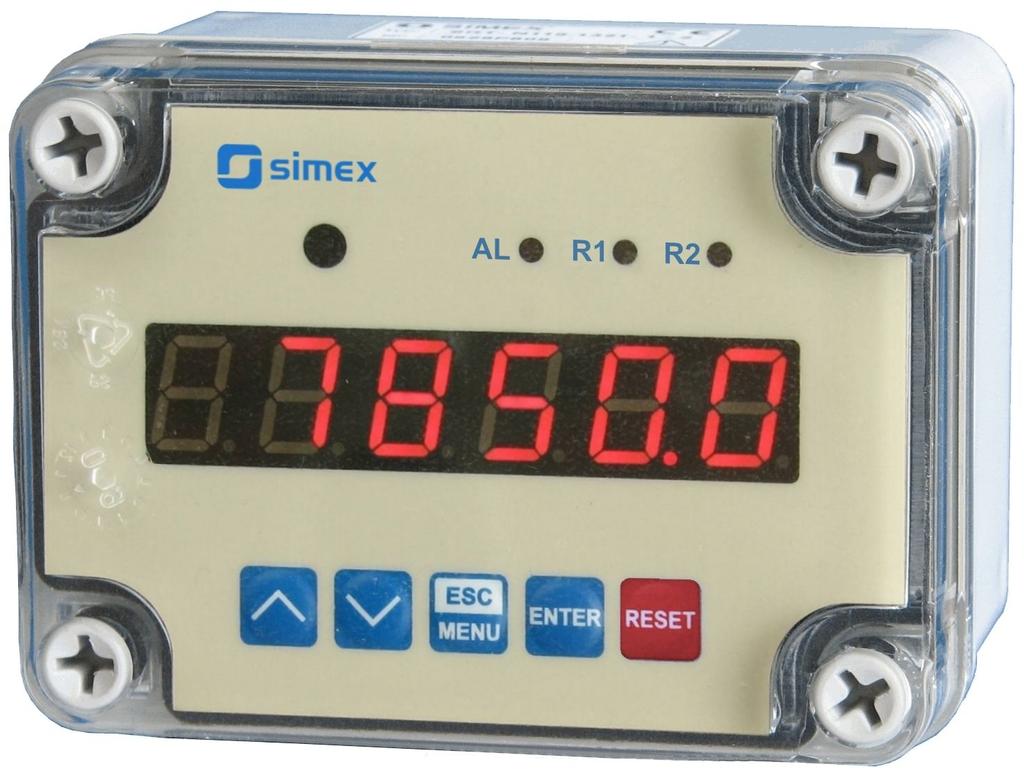

1 Wspomagamy procesy automatyzacj od 1986 r. Instrukcja obsług TACHOMETR STI-N118 Frmware: do v Typ wejśca: mpulsowe Kontrola prędkośc obrotowej / lnowej Przed rozpoczęcem użytkowana urządzena lub oprogramowana należy dokładne zapoznać sę z nnejszą nstrukcją. Producent zastrzega sobe prawo wprowadzana zman bez uprzedzena STI-N118_INSSXPL_v

2 SPIS TREŚCI 1. PODSTAWOWE WYMAGANIA I BEZPIECZEŃSTWO UŻYTKOWANIA CHARAKTERYSTYKA OGÓLNA DANE TECHNICZNE INSTALACJA URZĄDZENIA ROZPAKOWANIE MONTAŻ SPOSÓB PODŁĄCZENIA KONSERWACJA OPIS PŁYTY CZOŁOWEJ ZASADA DZIAŁANIA TRYB POMIAROWY DETEKCJA WARTOŚCI SZCZYTOWYCH STEROWANIE WYJŚĆ PRZEKAŹNIKOWYCH Jedna wartość progowa Dwe wartośc progowe PROGRAMOWANIE URZĄDZENIA OBSŁUGA URZĄDZENIA EDYCJA PARAMETRÓW Parametry numeryczne (tryb zmany cyfry) Parametry numeryczne (tryb płynnej zmany wartośc) Parametry przełącznkowe (typu LISTA ) OPIS Menu relay Menu nput Menu FLtEr Opcja brght Menu HOLd Menu SECU Menu rs Opcja Edt t Opcja defs Menu SErv STRUKTURA DZIAŁANIE DIODY ALARMOWEJ PRZYKŁADY WYZNACZANIA WARTOŚCI MUL I DIV OBSŁUGA PROTOKOŁU MODBUS WYKAZ REJESTRÓW OBSŁUGA BŁĘDÓW TRANSMISJI PRZYKŁADY RAMEK ZAPYTAŃ /ODPOWIEDZI LISTA USTAWIEŃ UŻYTKOWNIKA

3 Znaczene symbol używanych w nstrukcj:! - symbol ten zwraca uwagę na szczególne stotne wskazówk dotyczące nstalacj oraz obsług urządzena. Ne stosowane sę do uwag oznaczonych tym symbolem może być przyczyną wypadku, uszkodzena lub znszczena urządzena. W PRZYPADKU UŻYTKOWANIA URZĄDZENIA NIEZGODNIE Z INSTRUKCJĄ ODPOWIEDZIALNOŚĆ ZA POWSTAŁE SZKODY PONOSI UŻYTKOWNIK - symbol ten zwraca uwagę na szczególne stotne opsy dotyczące właścwośc urządzena. Zalecane jest dokładne zapoznane sę z uwagam oznaczonym tym symbolem. 1. PODSTAWOWE WYMAGANIA I BEZPIECZEŃSTWO UŻYTKOWANIA! - Producent ne ponos odpowedzalnośc za szkody wynkłe z newłaścwego zanstalowana, neutrzymywana we właścwym stane techncznym oraz użytkowana urządzena nezgodne z jego przeznaczenem. - Instalacja pownna być przeprowadzona przez wykwalfkowany personel posadający uprawnena wymagane do nstalacj urządzeń elektrycznych. Podczas nstalacj należy uwzględnć wszystke dostępne wymog ochrony. Na nstalatorze spoczywa obowązek wykonana nstalacj zgodne z nnejszą nstrukcją oraz przepsam normam dotyczącym bezpeczeństwa kompatyblnośc elektromagnetycznej właścwym dla rodzaju wykonywanej nstalacj. - Zacsk GND urządzena pownen być dołączony do szyny PE; - Należy przeprowadzć właścwą konfgurację urządzena, zgodne z zastosowanem. Newłaścwa konfguracja może spowodować błędne dzałane, prowadzące do uszkodzena urządzena lub wypadku. - Jeśl w rezultace defektu pracy urządzena stneje ryzyko poważnego zagrożena zwązanego z bezpeczeństwem ludz oraz mena należy zastosować dodatkowe, nezależne układy rozwązana, które takemu zagrożenu zapobegną. - W urządzenu występuje nebezpeczne napęce, które może spowodować śmertelny wypadek. Przed przystąpenem do nstalacj lub rozpoczęcem czynnośc zwązanych z wykrywanem uszkodzeń (w przypadku awar) należy bezwzględne wyłączyć urządzene przez odłączene źródła zaslana. - Urządzena sąsadujące współpracujące pownny spełnać wymagana odpowednch norm przepsów dotyczących bezpeczeństwa oraz być wyposażone w odpowedne fltry przecwprzepęcowe przecwzakłócenowe. 3

4 !! - Ne należy podejmować prób samodzelnego rozberana, napraw lub modyfkacj urządzena. Urządzene ne posada żadnych elementów, które mogłyby zostać wymenone przez użytkownka. Urządzena w których stwerdzono usterkę muszą być odłączone oddane do naprawy w autoryzowanym serwse. - Ne używać urządzena w strefach zagrożonych nadmernym wstrząsam, wbracjam, pyłem, wlgocą, korozyjnym gazam olejam. - Ne używać urządzena w środowsku zagrożonym wybuchem. - Ne używać urządzena w mejscach charakteryzujących sę dużym wahanam temperatury, narażonych na kondensację pary wodnej lub oblodzene. - Ne używać urządzena w mejscach narażonych na bezpośredne promenowane słoneczne. - Należy upewnć sę czy temperatura w otoczenu urządzena (np. wewnątrz szafy sterownczej) ne przekracza wartośc zalecanych. W takch przypadkach należy wząć pod uwagę wymuszone chłodzene urządzena (np. poprzez wykorzystane wentylatora).! Urządzene przeznaczone jest do pracy w środowsku przemysłowym ne należy używać go w środowsku meszkalnym lub podobnym. 2. CHARAKTERYSTYKA OGÓLNA Zadanem tachometru STI-N118 jest kontrola prędkośc obrotowej w zakrese od 1,5 do obr./mn. Urządzene może równeż pełnć rolę częstotlwoścomerza. Tachometr charakteryzuje sę dużą dokładnoścą pomaru (0,02% wartośc wyśwetlanej w całym zakrese temperatur). Użytkownk ma możlwość ustawena wstępnego dzelnka mpulsów w zakrese od 1 do oraz dodatkowych współczynnków skalujących wartość pomarową. Urządzene może być wyposażone w 2 wyjśca przekaźnkowe lub typu OC. Wyjśca te mogą być ustawane w zależnośc od chwlowej wartośc prędkośc obrotowej. Tachometr umożlwa dostęp do wszystkch wewnętrznych rejestrów, łączne z bezpośrednm sterowanem przekaźnków, poprzez łącze RS 485 z wykorzystanem protokołu MODBUS RTU. STI-N118 posada stablzowane, neseparowane wyjśce zaslana czujnków. Mernk dostępny jest w trzech wersjach wykonana układu zaslana. Urządzene posada 5-przycskową klawaturę do programowana nastaw podstawowych, która dla zachowana wysokego stopna ochrony znajduje sę pod pokrywą czołową. Aby umożlwć zmanę nastaw mernka bez rozszczelnana obudowy przewdzano możlwość sterowana bezprzewodowego, za pomocą plota - nadajnka podczerwen. Umeszczona w nm klawatura jest odpowednkem klawatury urządzena. Plot ne należy do wyposażena jest dostępny opcjonalne na życzene klenta. Urządzene posada następujące dodatkowe możlwośc: ustawane maksymalnej długośc okna pomarowego (od 0,1 do 39,9 sekund), opcja bezpośrednego dostępu do wartośc progów dla wyjść przekaźnkowych, ustawene dodatkowych współczynnków mnożena dzelena wartośc wyśwetlanej. 4

5 3. DANE TECHNICZNE Napęce zaslające (zależne od wersj) Wymagany zewn. bezpecznk Pobór mocy Wejśce mpulsowe Pozomy wejścowe stan nsk: stan wysok: Zakres wskazań Dokładność pomaru Instrukcja obsług - TACHOMETR STI-N V AC ± 10%, Hz (separowane) lub 110V AC ± 5%, Hz (separowane) lub 24V AC ± 5%, Hz (separowane) lub 24V DC ± 15%, (ne separowane) zwłoczny, na prąd znamonowy max. 2 A dla zaslana 230V AC oraz 110V AC: max. 2,6 VA dla zaslana 24V DC: max. 4,5 W zolowane galwanczne, z elmnacją drgań zestyków kontrolą wypełnena mpulsów, max. częstotlwość wejścowa 50,0 khz 0V 1V 10V 30V (ok. 12 ma dla 24V) od 0 do kropka dzesętna ± 0,02% w całym zakrese temperatur Precyzja wart. prędkośc obrotowej wyberana w zakrese 0 0,00000 Jednostka prędkośc obrotowej Czas oczekwana na kolejny obrót Wyjśca przekaźnkowe: lub OC: zaslana czujnków U O: Interfejs komunkacyjny Szybkość transmsj Wyśwetlacz Pamęć danych Stopeń ochrony IP 65 Typ obudowy Materał obudowy Wymary obudowy bez dławc: z dławcam: Temperatura pracy (zależne od wersj) obr./mn, obr./sek. lub obr./godz. ustawany od 0,1 do 39,9 sek. 0 lub 2 (styk zwerne) 1A/250V AC (cos ϕ = 1) 0 lub 2 30mA / 30VDC / 100mW nestablzowane, neseparowane od wejść pomarowych, dla zaslana 230VAC, 110VAC 24VAC: U O = 24V DC ± 3V / max. 25 ma; dla zaslana 24V DC: U O = U S / max. 100 ma, R O = 30 Ω, (gdze U S - napęce zaslające, R O - rezystancja wewnętrzna wyjśca zaslana czujnków); RS 485, 8N1 oraz 8N2, Modbus RTU, nezolowany galwanczne bt/sek. LED, 6 x 13 mm, czerwony neulotna typu EEPROM naścenna ABS + włókno szklane 110 x 80 x 67 mm 110 x 105 x 67 mm 0 C do +50 C lub -20 C do +50 C 5

6 Temperatura składowana (zależne od wersj) Wlgotność Wysokość -10 C do +70 C lub -20 C do +70 C 5 do 90% bez kondensacj do 2000 m n.p.m. Max. moment obrotowy przy dokręcanu złączy śrubowych 0,5 Nm Max. przekrój przewodów przyłączenowych 2,5 mm 2 Wymagana bezpeczeństwa wg PN-EN kategora nstalacj: II stopeń zaneczyszczena: 2 napęce względem zem: 300V AC Rezystancja zolacj: >20MΩ Wytrzymałość elektryczna zolacj: 2300V AC przez 1mn. (pomędzy obwodam wyjść przekaźnkowych wytrzymałość wynos 1350V AC) Kompatyblność elektromagnetyczna wg PN-EN ! To urządzene jest urządzenem klasy A. W środowsku meszkalnym lub podobnym może ono powodować zakłócena radoelektryczne. W takch przypadkach można żądać od jego użytkownka zastosowana odpowednch środków zaradczych. 4. INSTALACJA URZĄDZENIA Urządzene zostało zaprojektowane wykonane w sposób zapewnający wysok pozom bezpeczeństwa użytkowana oraz odpornośc na zakłócena występujące w typowym środowsku przemysłowym. Aby cechy te mogły być w pełn wykorzystane nstalacja urządzena mus być prawdłowo przeprowadzona zgodna z obowązującym normam.! - Przed przystąpenem do nstalacj należy zapoznać sę z podstawowym wymaganam bezpeczeństwa umeszczonym na str. 3 - Przed podłączenem urządzena do nstalacj należy sprawdzć czy napęce nstalacj elektrycznej odpowada wartośc znamonowej napęca wyspecyfkowanej na etykece urządzena. - Obcążene pownno odpowadać wymaganom wyszczególnonym w danych techncznych. - Wszelke prace nstalacyjne należy przeprowadzać przy odłączonym napęcu zaslającym. - Należy uwzględnć koneczność zabezpeczena zacsków zaslana przed osobam nepowołanym. 6

7 ø ROZPAKOWANIE Instrukcja obsług - TACHOMETR STI-N118 Po wyjęcu urządzena z opakowana ochronnego należy sprawdzć, czy ne uległo ono uszkodzenu podczas transportu. Wszelke uszkodzena powstałe podczas transportu należy nezwłoczne zgłosć przewoźnkow. Należy równeż zapsać numer seryjny urządzena umeszczony na obudowe zgłosć uszkodzene producentow. Wraz z urządzenem dostarczane są: - nstrukcja obsług - karta gwarancyjna - uchwyty montażowe 2 szt MONTAŻ! - Przed przystąpenem do montażu należy odłączyć napęce nstalacj elektrycznej. - Przed włączenem urządzena należy sprawdzć dokładne poprawność wykonanych połączeń.! Aby zamontować urządzene, należy przygotować otwory o rozstawe jak na Rys Tylną część urządzena, zawerającą otwory montażowe, należy przymocować w przygotowanych otworach za pomocą śrub lub wkrętów. 110 mm 67 mm 90 mm 80 mm 60 mm ø4.4 Rys Wymary montażowe 7

8 4.3. SPOSÓB PODŁĄCZENIA Środk ostrożnośc! Instrukcja obsług - TACHOMETR STI-N118 - Instalacja pownna być przeprowadzona przez wykwalfkowany personel posadający uprawnena wymagane do nstalacj urządzeń elektrycznych. Podczas nstalacj należy uwzględnć wszystke dostępne wymog ochrony. Na nstalatorze spoczywa obowązek wykonana nstalacj zgodne z nnejszą nstrukcją oraz przepsam normam dotyczącym bezpeczeństwa kompatyblnośc elektromagnetycznej właścwym dla rodzaju wykonywanej nstalacj. - Urządzene ne jest wyposażone w wewnętrzny bezpecznk oraz wyłącznk zaslana. Z tego względu należy zastosować zewnętrzny bezpecznk zwłoczny z możlwe mnmalną wartoścą znamonową prądu (zalecany dwubegunowy na prąd znamonowy ne wększy nż 2A) oraz wyłącznk zaslana umeszczony w poblżu urządzena. W przypadku zastosowana bezpecznka jednobegunowego mus być on zamontowany w przewodze fazowym (L). - Przekrój kabla secowego pownen być tak dobrany aby w przypadku zwarca kabla od strony urządzena zapewnone było zabezpeczene kabla za pomocą bezpecznka nstalacj elektrycznej. - Okablowane mus być zgodne z odpowednm normam, lokalnym przepsam regulacjam. - W celu zabezpeczena przed przypadkowym zwarcem przewody podłączenowe pownny być zakończone odpowednm zolowanym końcówkam kablowym. - Śruby zacsków należy dokręcć. Zalecany moment obrotowy dokręcena wynos 0,5 Nm. Poluzowane śruby mogą wywołać pożar lub wadlwe dzałane. Zbyt mocne dokręcene śrub może doprowadzć do uszkodzena połączeń wewnątrz urządzena oraz zerwana gwntu. - W przypadku kedy urządzene wyposażone jest w zacsk rozłączne pownny one być wetknęte do odpowednch złącz w urządzenu, nawet jeśl ne są wykorzystane do jakchkolwek połączeń. - Newykorzystanych zacsków (oznaczonych jako n.c.) ne wolno wykorzystywać do podłączana jakchkolwek przewodów podłączenowych (np. w charakterze mostków) gdyż może to spowodować uszkodzene urządzena lub porażene elektryczne. - Jeśl urządzene wyposażone jest w obudowę, osłony oraz dławnce uszczelnające, chronące przed dostępem wody, należy zwrócć szczególną uwagę na ch prawdłowe dokręcene lub docśnęce. W przypadkach wątplwych należy rozważyć możlwość zastosowana dodatkowych środków zapobegawczych (osłon, zadaszeń, uszczelnaczy tp.). Nestaranne wykonany montaż może zwększyć ryzyko porażena elektrycznego. - Po zakończonej nstalacj ne wolno dotykać złącz urządzena gdy włączone jest napęce zaslające gdyż groz to porażenem elektrycznym. 8

9 Ze względu na możlwe znaczne zakłócena występujące w nstalacjach przemysłowych należy stosować odpowedne środk zapewnające poprawną pracę urządzena. Nestosowane wymenonych ponżej zaleceń może w pewnych okolcznoścach prowadzć do przekroczena pozomów zaburzeń elektromagnetycznych przewdzanych dla typowego środowska przemysłowego, co w konsekwencj może powodować błędne wskazana urządzena. Należy unkać wspólnego (równoległego) prowadzena przewodów sygnałowych transmsyjnych wraz z przewodam zaslającym sterującym obcążenam ndukcyjnym (np. stycznkam). Przewody take pownny krzyżować sę pod kątem prostym. Cewk stycznków obcążena ndukcyjne pownny być wyposażone w układy przecwzakłócenowe np. typu RC. Zaleca sę stosowane ekranowanych przewodów sygnałowych. Ekrany przewodów sygnałowych pownny być podłączone do uzemena tylko w jednym z końców ekranowanego przewodu. W przypadku zakłóceń ndukowanych magnetyczne zaleca sę stosowane skręcanych par przewodów sygnałowych (tzw. skrętk). Skrętkę (najlepej ekranowaną) należy stosować dla połączeń transmsj szeregowej RS-485. W sytuacj gdy obwody pomarowe lub sterujące są dłuższe nż 30m lub wychodzą poza obręb budynku wymaga sę nstalowana dodatkowych zabezpeczeń przed przepęcam. W przypadku zakłóceń od strony zaslana zaleca sę stosowane odpowednch fltrów przecwzakłócenowych. Należy pamętać aby połączena pomędzy fltrem a urządzenem były jak najkrótsze a metalowa obudowa fltru była podłączona do uzemena jak najwększą powerzchną. Ne można dopuścć aby przewody dołączone do wyjśca fltru begły równolegle do przewodów zakłóconych (np. obwodów sterujących przekaźnkam lub stycznkam). Podłączene napęca zaslającego oraz sygnałów pomarowych sterujących umożlwają złącza śrubowe umeszczone w tylnej częśc obudowy urządzena.! max. 2 mm 6-7 mm Rys Sposób odzolowana przewodów oraz wymary końcówek kablowych Wszystke podłączena należy wykonywać przy wyłączonym napęcu zaslana. 9

10 RS GND DATA- DATA COM n.c. n.c. wejśce mpulsowe n.c. + Uo - 24V ±3V Imax = 25 ma (zależne od wersj) R1 (opcja) R2 (opcja) Rys Ops wyprowadzeń dla wersj z wyjścem przekaźnkowym N L 2 1 zaslane (zależne od wersj) OC1, OC2: Umax = 30V DC, Imax = 30mA, Pmax = 100mW wejśce mpulsowe RS GND DATA- DATA COM n.c. n.c. n.c. + Uo - 24V ±3V Imax = 25 ma (zależne od wersj) OC1 OC2 (opcja) (opcja) N L 2 1 zaslane (zależne od wersj) Rys Ops wyprowadzeń dla wersj z wyjścem OC 10

11 R1 R FUSE N L FUSE Zależne od wersj: 230V AC ± 10% lub 110V AC ± 5% lub 24V AC ± 5% lub 24V DC ± 15% Rys Podłączene zaslana oraz przekaźnków sterujących obcążenam 2 1 N L! Styk wyjść przekaźnkowych ne są wyposażone w obwody gaskowe. Przy wykorzystanu wyjść przekaźnkowych do przełączana obcążeń ndukcyjnych (cewek stycznków, przekaźnków, elektromagnesów, solenodów td.) wymagane jest zastosowane dodatkowego obwodu tłumącego (typowo kondensator 47nF/ mn. 250VAC w szereg z rezystorem 100R, dołączone równolegle do styków przekaźnka lub lepej bezpośredno równolegle do załączanej ndukcyjnośc). W wynku zastosowana obwodu tłumącego zmnejszony zostaje pozom zakłóceń generowanych podczas przełączana oraz zwększona zostaje trwałość styków przekaźnka. a) b) L L !! N Rys Przykłady równoległego podłączena obwodu tłumącego: a) do styków przekaźnka; b) do obcążena ndukcyjnego Konstrukcja wejśca mpulsowego tachometru pozwala na podłączane czujnka ndukcyjnego N 11

12 lub optycznego ze wspólną masą (Rys.4.7a) lub ze wspólnym plusem (Rys.4.7b), bez dodatkowych układów pośrednczących (czujnk z wyjścem typu NPN lub PNP). a) b) Uo Uo - COM n.c. n.c. wejśce mpulsowe n.c. + COM n.c. n.c. + n.c. wejśce mpulsowe - - czujnk typu PNP czujnk typu NPN - Rys Przykładowe połączena czujnka a)ze wspólną masą; b)ze wspólnym plusem OC Sterownk logczny + - wej. napęcowe 24 V Uo OC LED 10 ma R 2k2 Uo Rys Przykładowe podłączena wyjśca typu OC 12

13 4.4. KONSERWACJA Instrukcja obsług - TACHOMETR STI-N118 Urządzene ne posada żadnych wewnętrznych elementów wymennych regulacyjnych dostępnych dla użytkownka. Należy zwrócć uwagę na temperaturę otoczena w którym urządzene pracuje. Zbyt wysoka temperatura powoduje szybsze starzene sę elementów wewnętrznych skraca okres bezawaryjnej pracy urządzena. W przypadku zabrudzena do czyszczena urządzena ne należy używać rozpuszczalnków. W tym celu należy stosować cepłą wodę z newelką domeszką detergentu lub w przypadku wększych zabrudzeń alkohol etylowy lub zopropylowy.! Stosowane nnych środków może spowodować trwałe uszkodzene obudowy. Po zużycu ne należy wyrzucać ze śmecam mejskm. Produkt oznaczony tym znakem mus być składowany w odpowednch mejscach zgodne z przepsam dotyczącym utylzacj nektórych wyrobów. 5. OPIS PŁYTY CZOŁOWEJ odbornk podczerwen doda AL - nformuje o załączenu alarmu AL R1 R2 dody R - nformują o przekroczenu wartośc progowych wyśwetlacz RESET klawatura programująca Oznaczena funkcje klawszy: Oznaczene klawsza w treśc nstrukcj: [/] Funkcje: przejśce do menu programowana (przytrzymane przez co najmnej 2 sekundy), opuszczene beżącego pozomu menu powrót do menu nadrzędnego (lub do trybu pomarowego), rezygnacja ze zmany edytowanego parametru urządzena. Oznaczene klawsza w treśc nstrukcj: [] Funkcje: rozpoczęce edycj parametru, przejśce do podmenu, zatwerdzene zmany edytowanego parametru. Oznaczene klawszy w treśc nstrukcj: [^] [v] Funkcje: zmana beżącej pozycj w menu, modyfkacja parametru urządzena, zmana trybu pracy wyśwetlacza. 13

14 6. ZASADA DZIAŁANIA Instrukcja obsług - TACHOMETR STI-N118 Po włączenu zaslana na wyśwetlaczu ukazuje sę na chwlę numer zwązany z typem urządzena oraz wersja oprogramowana, następne urządzene przechodz do trybu pomarowego TRYB POMIAROWY W trybe pomarowym urządzene wyśwetla beżącą wartość pomarową (prędkość obrotową lub czas jednego obrotu, zależne od ustawena parametru F or P ) z rozdzelczoścą określoną przez parametr PrEc (maksymalne 5 cyfr po przecnku). Impulsy wejścowe podawane na wejśce urządzena (Rys.4.7) przetwarzane są w następujący sposób: jeśl czas trwana stanu nskego lub wysokego jest mnejszy nż czas określony przez parametr FrEq (patrz Tab.7.1 na strone 25), mpulsy będą potraktowane jako zakłócene zostaną zgnorowane jeśl czas trwana obu stanów meśc sę w dopuszczalnych grancach ale częstotlwość mpulsów jest wększa nż wartość parametru FrEq, urządzene przechodz w stan alarmowy - załącza sę doda alarmowa (F) a przekaźnk wyjśce prądowe przełączają sę zależne od ustawena odpowednch parametrów ALArmS. W stane alarmowym zamast wartośc pomarowej wyśwetlany jest komunkat "-H-". w pozostałych przypadkach (gdy częstotlwość wypełnene sygnału meszczą sę w dozwolonych grancach) mpulsy podawane są do dzelnka częstotlwośc. Dzelnk ten (patrz ops parametru PULSEn ) należy ustawć na wartość odpowadającą lczbe mpulsów na obrót - w takm przypadku mpulsy na wyjścu dzelnka pojawają sę raz na obrót, co pozwala zmnmalzować błędy wynkające z nerównośc elementu pomarowego (np. zębatk w przypadku czujnka ndukcyjnego). Częstotlwość za dzelnkem przelczana jest zgodne z ustawoną przez użytkownka jednostką pomarową (parametr unt ), w wynku czego otrzymujemy prędkość obrotową wyrażoną w obr./sek., obr./mn lub obr./godz. Ostateczna wartość pomarowa wyznaczana jest poprzez pomnożene prędkośc obrotowej przez parametr mul a następne podzelene przez parametr dv. Parametry mul dv umożlwają dowolne skalowane prędkośc obrotowej, dzęk czemu uzyskać można np. automatyczne przelczane prędkośc obrotowej na prędkość lnową materału (patrz przykład na str.33). Wylczona w ten sposób wartość pomarowa, wyśwetlana w trybe pomarowym, stanow podstawę do wyznaczena stanu przekaźnków, stanu wyjśca prądowego oraz udostępnana jest za pośrednctwem protokołu Modbus poprzez nterfejs RS 485. Jeśl częstotlwość wejścowa znajduje sę w dopuszczalnym zakrese ale wartość pomarowa ne meśc sę na wyśwetlaczu, wyśwetlany jest komunkat -Ov- (w takm przypadku należy odpowedno zmodyfkować parametry unt, PrEc, mul oraz dv ). W trybe wyśwetlana czasu jednego obrotu (parametr F or P = PErod ): Jeżel częstotlwość mpulsów jest równa 0, to wyśwetlany jest -StoP-. Jeżel wartość okresu jest tak duża, że sę ne meśc na wyśwetlaczu przy ustawonej precyzj, to wyśwetlany jest -OvLd- (Overload). Jeżel częstotlwość mpulsów jest różna od 0 wartość okresu jest tak mała, że sę ne meśc na wyśwetlaczu przy ustawonej precyzj, to wyśwetlany jest -UnLd- (Underload). 14

15 W trybe pomarowym możlwy jest podgląd ustawonych wartośc progowych. Po nacśnęcu jednego z przycsków [^] lub [v], wyśwetlana będze naprzemenne nazwa progu (np. relpr1 ) oraz jego aktualna wartość. Jeśl w cągu 5 sek. użytkownk ne nacśne żadnego przycsku, urządzene powraca do wyśwetlana pomaru. Jeśl ustawona jest opcja swobodnego dostępu do wartośc progowej (patrz ops Menu SECU ), użytkownk może zmodyfkować wartość progu poprzez wcśnęce klawsza [] wpsane żądanej wartośc (patrz: EDYCJA PARAMETRÓW). Typ wejśca pomarowego, przedzał wyśwetlanych wartośc, charakterystyka przetwarzana oraz pozycja kropk dzesętnej a także pozom fltracj wskazań, określane są przez użytkownka. Wszystke dostępne parametry pracy urządzena można skonfgurować w menu urządzena (patrz: PROGRAMOWANIE URZĄDZENIA) za pomocą klawatury lub za pośrednctwem nterfejsu RS 485). Konfgurowane urządzena (w menu lub za pośrednctwem nterfejsu RS 485) ne przerywa pracy urządzena DETEKCJA WARTOŚCI SZCZYTOWYCH Mernk STI-N118 wyposażony został w funkcję pozwalającą na detekcję wzualzację wartośc szczytowych sygnału merzonego. Opcje dotyczące tej funkcj znajdują sę w menu HOLd (patrz ops Menu HOLd ). Wykryce wartośc szczytowej następuje w przypadku gdy wartość sygnału merzonego wzrośne a następne zmaleje o wartość co najmnej równą wartośc parametru PEA. Wykryta wartość szczytowa jest następne wyśwetlana przez okres czasu defnowany przez parametr tme. Jeżel w trakce wyśwetlana wartośc szczytowej wykryty zostane nowy szczyt, to wartość wyśwetlana zostane uaktualnona rozpoczne sę nowy okres wyśwetlana o długośc tme (Rys.6.1). Po zakończenu okresu wyśwetlana tme lub w przypadku newykryca szczytu urządzene wyśwetla beżącą wartość pomaru.jeżel HdS = HOLD ustawene wartośc "tme"=0.0 powoduje, że wykryta wartość szczytowa jest podtrzymywana do momentu wcśnęca przycsku []. Jeżel HdS = real wartość "tme"=0.0 oznacza brak podtrzymywana. Wyśwetlane wartośc szczytowej sygnalzowane jest mganem kropk dzesętnej skrajnej prawej cyfry. 15

16 Przekaźnk mogą być sterowane w zależnośc od beżącej wartośc pomaru lub wartośc szczytowej (patrz ops Menu HOLd ). pomar tme tme PEA PEA beżąca wartość pomaru wartość wyśwetlana czas Rys Sposób detekcj wartośc szczytowych 6.3. STEROWANIE WYJŚĆ PRZEKAŹNIKOWYCH Proces regulacj pozomu sygnału merzonego lub zwązanego z sygnałem merzonym umożlwają wyjśca przekaźnkowe urządzena. O stane odpowednego wyjśca przekaźnkowego nformują dody LED (oznaczone lterą R ) znajdujące sę na przednm panelu urządzena. Jeżel urządzene ne posada jednego lub węcej wyjść przekaźnkowych, menu zwązane ze sterowanem danym wyjścem jest nadal dostępne ale odnos sę wyłączne do sterowana dody LED. W takm przypadku doda LED sygnalzuje przekroczene odpowednego progu. Dzałane wyjśca przekaźnkowego opsane jest za pomocą parametrów: SEt P, SEt P2, HYSt, mode, t on, t off, unt oraz ALArmS. W zależnośc od ustawena parametru mode wyjśce przekaźnkowe może być sterowane według jednej lub dwu wartośc progowych. W przypadku sterowana jednoprogowego (Rys. 6.2) przekaźnk może być załączany ( mode = on ) lub wyłączany ( mode = off ) gdy wartość pomarowa znajdze sę w strefe A. W przypadku sterowana dwuprogowego (Rys. 6.3) przekaźnk może być załączany gdy wartość pomarowa znajdze sę w strefe A ( mode = n ) lub w strefe B ( mode = out ) wyłączany w drugej ze stref sterowana. 16

17 stan dody/ przekaźnka parametr SEt P strefa B strefa A parametr HYSt pomar Rys Sterowane jednoprogowe wyjśca przekaźnkowego/ dody LED stan dody/ przekaźnka parametr SEt P lub SEt P2 strefa B strefa A strefa B parametr HYSt pomar Rys Sterowane dwuprogowe wyjśca przekaźnkowego/ dody LED Wyjśca przekaźnkowe oraz dody LED (oznaczone lterą R ) mogą być sterowane zarówno na podstawe wartośc beżącej jak zapamętanej wartośc szczytowej (w przypadku wykorzystywana funkcj detekcj wartośc szczytowych). 17

18 Jedna wartość progowa Zasada dzałana wyjśca przekaźnkowego dla przykładowych ustaweń parametrów przedstawona jest na rys a) wskazane strefa A A sygnał t A t B t C merzony t D B B OFF B ON parametr SEt P (oczekwana wartość sygnału) b) c) d) e) strefa B stan przekaźnka (mode = on t on = 0 t off = 0) stan przekaźnka (mode = off t on = 0 t off = 0) stan przekaźnka (mode = on t on > 0 toff > 0) stan przekaźnka (mode = off t on > 0 t off > 0) załączony wyłączony wyłączony załączony Parametr t on wyłączony Parametr t off Objaśnene: A, B, C, D - punkty przekroczena grancznej wartośc sygnału merzonego B ON,B OFF,D ON,D OFF - momenty zmany stanu przekaźnka dla przypadku: t on > 0, t off > 0) t A, t B, t C, t D - czasy utrzymywana wartośc pomarowej w strefe A oraz w strefe B C wyłączony załączony załączony Parametr t off D Parametr t on D OFF D ON parametr HYSt (dopuszczalne zmany sygnału czas czas czas czas czas Rys Zasada pracy wyjśca przekaźnkowego Parametr SEt P określa próg zadzałana przekaźnka natomast parametr HYSt opsuje hsterezę przekaźnka (wykres: a). Podczas procesu sterowana wyjśce przekaźnkowe może zmenć stan tylko po przekroczenu (w górę lub w dół) wartośc grancznej sygnału merzonego, rozumanej jako próg+hstereza oraz próg-hstereza, jeśl czas (t A,t B,t C,t D ) utrzymywana wartośc sygnału na pozome przekraczającym wartość granczną jest wększy nż czas określony parametram t on, t off oraz unt. Jeśl parametry t on oraz t off zostaną ustawone na wartość równą 0 to zmana stanu przekaźnka nastąp natychmast po przekroczenu grancznej wartośc sygnału merzonego (punkty A oraz C, wykresy: a, b, c ). Jeśl parametry t on oraz t off zostaną ustawone na wartość wększą nż 0 to załączene przekaźnka (punkt B ON, D ON, wykresy: a, d, e) nastąp po czase t on od momentu przekroczena wartośc grancznej (punkt B oraz D, wykres: a), natomast wyłączene (punkt B OFF, D OFF, wykresy: a, d, e) nastąp po czase t off od momentu przekroczena wartośc grancznej (punkt B oraz D, wykres: a). 18

19 Jeśl czas (t A,t B,t C,t D ) utrzymywana wartośc sygnału na pozome przekraczającym wartość granczną będze mnejszy nż ustawony parametrem t on lub t off, przekaźnk ne zmen stanu (punkt A oraz C, wykresy: a, d, e). Stan wyjśca po przekroczenu określonej wartośc grancznej (punkty A, B, C, D) opsuje parametr mode. Przekaźnk może być załączany ( mode = on ) lub wyłączany ( mode = off ) gdy wartość sygnału regulowanego znajdze sę w strefe A (Rys. 6.4 a). Parametr AL pozwala określć sposób reakcj wyjśca przekaźnkowego w przypadku wystąpena sytuacj alarmowej (np. przekroczene dopuszczalnego zakresu pomarowego). Wszystke parametry dotyczące wyjść przekaźnkowych opsane są w rozdzale Menu relay Dwe wartośc progowe wskazane t A t B t C t D sygnał strefa B C OFF C ON merzony C t E parametr HYSt B ON a) strefa A A B B OFF D E E OFF E ON parametr SEt P lub SEt P2 parametr HYSt strefa B b) c) d) e) stan przekaźnka (mode = n t on = 0 t off = 0) stan przekaźnka(mod E = out t on = 0 t off = 0) stan przekaźnka (mode = n t on > 0 t off > 0) stan przekaźnka (mode = out t on > 0 t off > 0) załączony wyłączony Parametr t on załączony wyłączony Parametr t off wyłączony załączony wyłączony załączony Parametr t on Parametr t off Parametr t on Parametr t off Objaśnene: A, B, C, D, E - punkty przekroczena grancznej wartośc sygnału regulowanego B ON,B OFF,C ON,C OFF,E ON,E OFF - momenty zmany stanu przekaźnka dla przypadku: t on > 0, t off > 0) t A, t B, t C, t D, t E - czasy utrzymywana wartośc pomarowej w strefe A oraz w strefe B Rys Zasada pracy wyjśca przekaźnkowego dla dwóch wartośc progowych czas czas czas czas czas 19

20 W przypadku wykorzystywana w procese sterowana dwóch wartośc progowych oprócz parametru SEt P dostępny jest parametr SEt P2 określający drug próg zadzałana przekaźnka (Rys. 6.5) a parametry HYSt, mode, t on, t off, unt oraz ALArmS dotyczą obydwu progów. Podczas procesu sterowana wyjśce przekaźnkowe zmena swój stan dla każdego z progów w tak sam sposób jak to zostało opsane dla pojedynczego progu. Zależnośc czasowe określane parametram t on, t off oraz unt równeż dotyczą obydwu progów. W przypadku sterowana dwuprogowego parametr mode określa stan wyjśca przekaźnkowego po osągnęcu przez sygnał merzony wartośc znajdującej sę w określonej strefe, wyznaczonej przez wartośc granczne obydwu progów. Przekaźnk może być załączany gdy wartość sygnału merzonego znajdze sę w strefe A ( mode = n ) lub w strefe B ( mode = out ) wyłączany w drugej ze stref sterowana (Rys. 6.5). Kolejność wartośc progów SEt P oraz SEt P2 może być ustalona dowolne, gdyż sterowane wyjść przekaźnkowych odbywa sę zawsze z uwzględnenem strefy pomędzy wartoścam progowym (strefa A ) oraz stref zewnętrznych (strefa B). 7. PROGRAMOWANIE URZĄDZENIA Menu urządzena umożlwa ustawene wszystkch parametrów urządzena dotyczących m.n. pracy wejśca pomarowego, sposobu wyśwetlana wynków, komunkacj poprzez nterfejs RS 485, ustaweń dostępu. Znaczene poszczególnych parametrów urządzena zostało opsane w rozdzale OPIS. Wybrane parametry urządzena dostępne są bez konecznośc wywoływana menu. Po nacśnęcu jednego z przycsków [^] lub [v], wyśwetlana jest naprzemenne: aktualna wartość perwszego progu wybranego przekaźnka oraz nazwa umożlwająca dentyfkację przekaźnka (np. relpr1 ). Jeśl w cągu 5 sek. użytkownk ne nacśne żadnego przycsku, urządzene powraca do wyśwetlana pomaru. Jeśl ustawona jest opcja swobodnego dostępu do progów (patrz ops Menu SECU ), użytkownk może zmodyfkować ch wartość poprzez wybór żądanego progu (przycskam [^] [v]) oraz wcśnęce klawsza [] wpsane żądanej wartośc (patrz EDYCJA PARAMETRÓW). W trybe swobodnego dostępu do progów po zatwerdzenu zmany progu nowa wartość wyśwetlana jest na przeman z numerem progu jeszcze przez klka sekund. W tym czase można skontrolować wprowadzone zmany progu lub klawszam [^] [v] przejść do edycj nnego progu OBSŁUGA URZĄDZENIA Do menu przechodzmy nacskając przytrzymując przez co najmnej 2 sekundy przycsk [/] w trybe pomarowym. Jeśl hasło zostało zdefnowane za pomocą opcj SEtcod w menu SECU, to użytkownk mus je podać przed przejścem do opcj menu. Wpsywane hasła odbywa sę analogczne do zmany parametru lczbowego (patrz: EDYCJA PARAMETRÓW), przy czym wyśwetlana jest tylko cyfra aktualne edytowana, a pozostałe zastąpone są myślnkam. Po zatwerdzenu ostatnej cyfry wyśwetlona zostane perwsza z opcj menu lub, w przypadku podana błędnego hasła, naps Error. 20

21 ! Należy zachować szczególną ostrożność podczas zmany parametrów pracy urządzena. O le to możlwe zaleca sę wyłączene obektu sterowanego na czas zmany nastaw. Funkcje klawszy podczas wyboru podmenu oraz parametru do edycj: Zmana beżącej pozycj w menu (wybór menu nższego pozomu lub parametru do edycj). Nazwa wybranej opcj pokazywana jest na wyśwetlaczu. Dzałane klawsza [] zależy od typu beżącej pozycj Menu: jeśl pozycja w menu odpowada jednemu z parametrów urządzena, wcśnęce [] powoduje rozpoczęce edycj parametru, jeśl pozycja w menu jest przejścem do menu nższego pozomu, po nacśnęcu [] na wyśwetlaczu pokazywana jest perwsza z opcj wybranego pozomu menu. Klawsz [/] powoduje opuszczene beżącego pozomu menu powrót do menu nadrzędnego (lub do trybu pomarowego). Po upływe ok. 1 mnuty od ostatnego użyca klawszy, urządzene powraca z dowolnego pozomu menu do trybu pomarowego (tylko wtedy gdy żaden z parametrów ne jest w trybe edycj) EDYCJA PARAMETRÓW Aby wejść do trybu edycj parametru umożlwającego modyfkację wartośc jednego z parametrów urządzena, należy wybrać odpowedną opcję w menu za pomocą przycsków [^] [v] nacsnąć przycsk [] Parametry numeryczne (tryb zmany cyfry) Parametry numeryczne wyśwetlane są jako lczby w formace dzesętnym. Sposób wprowadzana nowej wartośc zależny jest od wybranej metody edycj (parametr Edt ). W trybe zmany cyfry ( Edt = dg ) wcśnęce jednego z przycsków [^], [v] powoduje zmanę beżącej (tj. mgającej) cyfry lub znaku lczby (+/-). Krótke przycśnęce [] powoduje przejśce do edycj następnej pozycj dzesętnej. Wcśnęce przytrzymane [] przez co najmnej 2 sek. powoduje wyśwetlene pytana o zapamętane ustawonej wartośc (naps SEt? ). Ponowne, krótke nacśnęce klawsza [] po wyśwetlenu pytana SEt? powoduje zapamętane wprowadzonych zman zakończene edycj parametru. Nacśnęce klawsza [] po wyśwetlenu pytana SEt? powoduje anulowane wprowadzonych zman parametru oraz powrót do menu. 21

22 Parametry numeryczne (tryb płynnej zmany wartośc) W trybe płynnej zmany wartośc ( Edt = Sld ) przycskom [^], [v] przydzelona zostaje odpowedna funkcja. Podczas zwększana wartośc przycsk [^] pełn funkcję przycsku przyśpeszana natomast przycsk [v] pełn funkcję przycsku spowalnana. Podczas zmnejszana wartośc przycsk [v] pełn funkcję przycsku przyśpeszana natomast przycsk [^] pełn funkcję przycsku spowalnana. Krótke nacśnęce przycsku przyśpeszana powoduje zmanę wartośc parametru o 1. Wcśnęce przytrzymane przycsku przyśpeszana powoduje płynną zmanę wartośc parametru. Im dłużej trzymany jest przycsk przyśpeszana tym szybcej następuje zmana wartośc. Krótke przycśnęce przycsku spowalnana podczas trzymana przycsku przyśpeszana powoduje chwlowe zmnejszene szybkośc zmany wartośc. Wcśnęce przytrzymane przycsku spowalnana podczas trzymana przycsku przyśpeszana powoduje zmnejszene utrzymane na stałym pozome szybkośc zmany wartośc. Jeżel przy wcśnętych obydwu przycskach puszczony zostane przycsk przyśpeszana to funkcja klawszy zostane zamenona wartość parametru będze sę zmenała w kerunku przecwnym. Początkowa prędkość zmany wartośc będze taka jak w chwl gdy wcśnęte były obydwa przycsk. Wcśnęce przytrzymane [] przez co najmnej 2 sek. powoduje wyśwetlene pytana o zapamętane ustawonej wartośc (naps SEt? ). Ponowne, krótke nacśnęce klawsza [] po wyśwetlenu pytana SEt? powoduje zapamętane wprowadzonych zman zakończene edycj parametru. Nacśnęce klawsza [] po wyśwetlenu pytana SEt? powoduje anulowane wprowadzonych zman parametru oraz powrót do menu Parametry przełącznkowe (typu LISTA ) Parametry przełącznkowe można przedstawć w postac lsty, z której dla danego parametru można wybrać tylko jedną z opcj dostępnych na lśce. Wybór opcj dla parametru przełącznkowego dokonywany jest za pomocą przycsków [^], [v]. Krótke nacśnęce klawsza [] powoduje wyśwetlene pytana o zapamętane ustawonej wartośc (naps SEt? ). Ponowne, krótke nacśnęce klawsza [] po wyśwetlenu pytana SEt? powoduje zapamętane wprowadzonych zman zakończene edycj parametru. Nacśnęce klawsza [] po wyśwetlenu pytana SEt? powoduje anulowane wprowadzonych zman parametru oraz powrót do menu. Funkcje klawszy podczas edycj parametrów numerycznych oraz przełącznkowych: Dla parametrów numerycznych: zmana wartośc beżącej (tj. mgającej) cyfry zmana całej wartośc (przyśpeszane, zwalnane, zmana kerunku) Dla parametrów przełącznkowych - zmana stanu przełącznka. W przypadku parametrów numerycznych krótke przycśnęce [] powoduje przejśce do edycj następnej pozycj dzesętnej natomast przytrzymane przez co najmnej 2 sek. powoduje wyśwetlene pytana SEt?. W przypadku parametrów przełącznkowych krótke przycśnęce [] powoduje wyśwetlene pytana SEt?. Ponowne, krótke nacśnęce klawsza [] po wyśwetlenu pytana SEt? powoduje zapamętane wprowadzonych zman zakończene edycj parametru. 22

23 Anulowane wprowadzanych zman (ne zatwerdzonych klawszem [] po pojawenu sę pytana SEt? ) oraz powrót do menu OPIS zapytane o hasło. Jeżel ustawono hasło operatora na wartość nną nż 0000, to każde wejśce do obsług menu poprzedzone jest zapytanem o hasło. W przypadku podana prawdłowego hasła urządzene przechodz do menu, natomast w przypadku podana błędnego hasła na wyśwetlaczu pojawa sę naps Error po chwl oprogramowane powraca do trybu pomarowego. Poneważ na wyśwetlaczu 7-segmentowym ne można bezpośredno wyśwetlć ltery m, zastąpono ją oznaczenem. W nstrukcj jednak dla jasnośc zastosowano psownę normalną (przykładowo mode ) Menu relay1 Menu zawera opcje konfgurujące pracę wyjść przekaźnkowych oraz dod LED oznaczonych lterą R (np. R1 ). Jeżel w urządzenu dostępnych jest klka wyjść przekaźnkowych to każde z wyjść posada własne menu konfguracj pracy (np. menu relay2 dla przekaźnka R2 ). Zasada dzałana wyjść przekaźnkowych została opsana w rozdzale STEROWANIE WYJŚĆ PRZEKAŹNIKOWYCH. Wyjśca przekaźnkowe oraz dody LED (oznaczone lterą R ) mogą być sterowane zarówno na podstawe wartośc beżącej jak zapamętanej wartośc szczytowej (w przypadku wykorzystywana funkcj detekcj wartośc szczytowych). Jeżel urządzene ne posada jednego lub węcej wyjść przekaźnkowych, menu zwązane ze sterowanem danym wyjścem jest nadal dostępne ale odnos sę wyłączne do sterowana dody LED. W takm przypadku doda LED sygnalzuje przekroczene odpowednego progu. SEt P SEt P2 HYSt - ustawene progu przekaźnka (w zakrese ). Próg jest środkem przedzału hsterezy przekaźnka. - ustawene drugego progu przekaźnka (w zakrese ). Próg jest środkem przedzału hsterezy przekaźnka. Próg ten jest dostępny gdy parametr mode jest w stane n lub out. - hstereza przekaźnka (w zakrese ). Stan przekaźnka zmena sę przy przekroczenu wartośc: próg+hstereza próg-hstereza. Wyżej wymenone parametry pownny być ustawone tak, aby wartość SEt P + HYSt, SEt P2 + HYSt, SEt P - HYSt lub SEt P2 - HYSt ne przekraczała zakresu pomarowego. Dodatkowo w przypadku sterowana dwuprogowego ( mode = n lub out ), hsterezy dla obydwu progów ne pownny sę pokrywać (w takm przypadku przekaźnk ngdy ne zmenłby stanu). 23

24 mode - tryb pracy przekaźnka. Dostępnych jest 6 możlwośc: noact - przekaźnk neaktywny (na stałe wyłączony) on - dla regulacj jednoprogowej przekaźnk włącza sę, gdy wartość pomaru jest wększa nż próg+hstereza off - dla regulacj jednoprogowej przekaźnk włącza sę, gdy wartość pomaru jest mnejsza nż próg-hstereza n - dla regulacj dwuprogowej przekaźnk włącza sę, gdy wartość pomaru jest wększa nż prógl+hstereza mnejsza nż prógh-hstereza, gdze prógl oznacza nższą a prógh wyższą z wartośc progowych SEt P SEt P2 Out - dla regulacj dwuprogowej przekaźnk włącza sę, gdy wartość pomaru jest mnejsza nż prógl-hstereza lub wększa nż prógh+hstereza gdze prógl oznacza nższą a prógh wyższą z wartośc progowych SEt P SEt P2 modbus - przekaźnk sterowany jest poprzez łącze komunkacyjne RS 485. Dody LED śwecą zawsze kedy styk przekaźnka są zwarte, nezależne od ustawonego trybu pracy. W przypadku zanku zaslana urządzene ne zapamętuje stanu przekaźnka, ustawonego za pośrednctwem łącza RS 485. t on - czas opóźnena, po którym zostane załączony przekaźnk (w przypadku przekroczena wartośc defnowanej przez próg hsterezę). Czas opóźnena określany jest z dokładnoścą 0,1 (w zakrese: ). Jednostka w jakej wyrażony jest czas określona jest przez parametr unt toff unt - czas opóźnena, po którym zostane wyłączony przekaźnk (w przypadku przekroczena wartośc defnowanej przez próg hsterezę). Czas opóźnena określany jest z dokładnoścą 0,1 (w zakrese: ). Jednostka w jakej wyrażony jest czas określona jest przez parametr unt Jeśl czas przekroczena wartośc: próg+hstereza lub próg-hstereza będze mnejszy nż ustawony parametrem t on lub t off, przekaźnk ne zmen stanu (patrz rozdzał STEROWANIE WYJŚĆ PRZEKAŹNIKOWYCH) - jednostka, w jakej wyrażone są czasy t on t off. Dostępne są 2 opcje: mn - mnuty SEC - sekundy ALArmS - parametr określa sposób reakcj przekaźnka na sytuację alarmową. Dostępne są 3 możlwośc: nochan on off - stan przekaźnka pozostane bez zman, - przekaźnk zostane załączony, - przekaźnk zostane wyłączony. 24

25 Jeśl parametr mode ustawony jest na on, off, n lub Out, przez sytuację alarmową rozumane jest przekroczene dopuszczalnego zakresu pomarowego. Jeśl parametr mode przekaźnka ustawony jest na modbus, przez sytuację alarmową rozumana jest przerwa w transmsj dłuższa nż wartość parametru mbtme (patrz ops: Menu rs-485 ) Menu nput Menu zawera opcje konfguracj wejśca mpulsowego: FrEq - maksymalna dopuszczalna częstotlwość mpulsów na wejścu pomarowym urządzena. Parametr wyrażony jest w Hz. Dostępne wartośc przedstawone są w Tab.7.1. Z każdą wartoścą parametru FrEq zwązany jest mnmalny dopuszczalny czas trwana stanu nskego wysokego na wejścu cyfrowym. Jeśl dany stan na wejścu utrzymuje sę przez czas krótszy nż wynkający z Tab.7.1, odpowedn mpuls zostane potraktowany jako zakłócene zgnorowany Parametr FrEq (Hz) Mnmalny czas trwana stanu nskego wysokego Dopuszczalne wypełnene dla częstotl. maksymalnej 10 5 ms 5%-95% 15 3,4 ms 5%-95% 20 2,5 ms 5%-95% 30 1,7 ms 5%-95% 40 1,3 ms 5%-95% 50 1 ms 5%-95% µs 5%-95% µs 5%-95% µs 5%-95% µs 10%-90% µs 33%-66% brak kontrol brak kontrol Tab.7.1. Dostępne ustawena parametru FrEq, oraz odpowadające m mnmalne długośc stanów logcznych PULSEn - wejścowy dzelnk mpulsów, w zakrese od 1 do Parametr ten ustawć należy na wartość odpowadającą lczbe mpulsów na obrót. Wartość 0 jest nterpretowana przez urządzene jako 1 mp./obr. 25

26 Poprawne ustawene tego parametru jest koneczne dla prawdłowej pracy urządzena. PrEc - precyzja wyśwetlana wartośc pomarowej. Dostępne są opcje: od 0 (dokładność 1 jednostk) do 0,00000 (dokładność 5 mejsc po przecnku) unt - jednostka prędkośc obrotowej obowązująca przy przelczanu beżącego pomaru. Dostępne są nastawy: SEC mn hour - wskazane wyrażone w obrotach/sekundę, - wskazane wyrażone w obrotach/mnutę, - wskazane wyrażone w obrotach/godznę F or P - typ wartośc prezentowanej na wyśwetlaczu: FrEq - częstotlwość (prędkość obrotowa), PErod - okres (czas jednego obrotu), mul dv - współczynnk, przez który urządzene mnoży beżącą wartość pomarową (od 0 do ), wpsana wartość 0 będze nterpretowana przez urządzene jako współczynnk, przez który urządzene dzel beżącą wartość pomarową (od 0 do ), wpsana wartość 0 będze nterpretowana przez urządzene jako Parametry mul dv mogą być wykorzystane do odpowednego skalowana wartośc wyśwetlanej - wpsując odpowedne wartośc można uzyskać automatyczne przelczene prędkośc obrotowej np. na prędkość lnową materału. ZEro t - maksymalny czas oczekwana na kolejny obrót. Parametr określany jest z dokładnoścą 0,1 sekundy (w zakrese: ). Jeśl czas oczekwana na kolejny obrót zostane przekroczony urządzene wyśwetl zerową wartość pomarową. Jeśl parametr ZEro t jest ustawony na wartość mnejszą nż meas t, jako maksymalny czas oczekwana na kolejny obrót zostane uznana wartość meas t Przez kolejny obrót rozumana jest lczba mpulsów wejścowych określona przez parametr PULSEn. meas t - mnmalna szerokość okna pomarowego. Okno pomarowe oznacza okres czasu po którym zlczone mpulsy wejścowe poddawane są odpowednm przelczenom oraz wyśwetlenu. Parametr określany jest z dokładnoścą 0,1 sekundy (w zakrese: ). 26

27 Jeżel odstępy czasowe pomędzy kolejnym mpulsam są wększe nż wartość parametru meas t, szerokość okna pomarowego jest automatyczne dopasowywana do częstotlwośc mpulsów wejścowych Menu FLtEr Menu zawera opcje dotyczące dodatkowej fltracj wskazań. value - opcja umożlwa zmanę stopna fltracj wskazań. Dopuszczalne są wartośc od 0 (brak fltracj) do 5 (fltracja z maksymalną stałą czasową ok. 3,5 sekundy). drop - parametr ten określa mnmalną procentową zmanę wartośc pomarowej dla której fltracja zostane wyłączona. Wartość parametru można zmenać w zakrese od 0 199,9% Opcja ta ma na celu przyspeszene zman wartośc wyśwetlanej przy gwałtownych skokach prędkośc obrotowej, w przypadku wykorzystywana wysokch ustaweń parametru value Opcja brght Parametr ten określa stopeń jasnośc wyśwetlacza w zakrese od 1 do Menu HOLd Menu zawera opcje dotyczące funkcj detekcj wartośc szczytowych. Ops funkcj znajduje sę w rozdzale DETEKCJA WARTOŚCI SZCZYTOWYCH: mode - typ wykrywanych zman sygnału merzonego: norm nv - szczyty, wzrost a następne zmnejszene wartośc sygnału o wartość równą co najmnej wartośc parametru PEA, - dolny, zmnejszene a następne wzrost wartośc sygnału o wartość równą co najmnej wartośc parametru PEA. PEA tme - mnmalna welkość zmany sygnału (patrz Rys.6.1), która zostane znterpretowana jako szczyt lub dolna, - maksymalny czas wyśwetlana wartośc szczytowej (lub dolny) ustawany w zakrese 0,0 do 19,9 sekundy z rozdzelczoścą 0,1 sek., Jeżel HdS = HOLD ustawene wartośc "tme"=0.0 powoduje, że wykryta wartość szczytowa jest podtrzymywana do momentu wcśnęca przycsku []. Jeżel HdS = real wartość "tme"=0.0 oznacza brak podtrzymywana. H ds - typ wartośc prezentowanej na wyśwetlaczu LED: real HOLd - wyśwetlane wartośc beżącej, - wyśwetlane wartośc szczytowej (lub dolny), 27

28 H r1, H r2 - sposób sterowana wyjść przekaźnkowych/dod R1, R2: real HOLd - sterowane według wartośc beżącej, - sterowane według wartośc szczytowej (lub dolny), Menu SECU Menu zawera opcje regulujące dostęp do ustawalnych parametrów urządzena: SEtcod - hasło użytkownka (4-cyfrowa lczba). Jeśl parametr ustawony jest na wartość 0000, hasło jest wyłączone. Jeśl użytkownk zapomn hasła, które uprzedno ustawł, aby uzyskać dostęp do menu wykorzystać można jednorazowe hasło awaryjne. W tym celu należy skontaktować sę z Dzałem Handlowym. Wprowadzene hasła jednorazowego powoduje skasowane hasła użytkownka (t.j. ustawene wartośc 0000 ). Hasła jednorazowego można użyć TYLKO RAZ!, po jego wykorzystanu zostane anulowane. Możlwość użyca hasła jednorazowego można odnowć jedyne poprzez przesłane urządzena do serwsu. Acc r1 Acc r4 - opcja umożlwa zezwolene ( on ) lub zakaz ( off ) modyfkacj progów zadzałana przekaźnków/dod R1 R2 w trybe pomarowym bez znajomośc hasła użytkownka Menu rs-485 Menu zawera opcje konfgurujące nterfejs RS 485: Addr - parametr określa adres urządzena, zgodne z protokołem Modbus (od 0 do 199). Jeśl adres ustalony jest na 0, to urządzene odpowada na adres FFh baud - opcja określa prędkość transmsj nterfejsu szeregowego RS 485. Dostępnych jest 8 możlwośc: 1200, 2400, 4800, 9600, 19200, 38400, 57600, mbacce - opcja ta pozwala określć sposób dostępu do rejestrów konfguracyjnych urządzena poprzez nterfejs RS 485. Dostępne są następujące możlwośc: on - zapsywane rejestrów poprzez nterfejs RS485 jest dozwolone, off - zapsywane rejestrów poprzez nterfejs RS485 jest zabronone. Blokada zapsu ne dotyczy rejestru nr 05h 06h (patrz: WYKAZ REJESTRÓW). 28

29 mbtme - parametr określa maksymalny dopuszczalny czas (w sek.) pomędzy kolejnym poprawnym ramkam modbusowym odebranym przez urządzene. Jeśl czas ten zostane przekroczony, przekaźnk sterowane za pośrednctwem łącza RS 485 ustawą sę w swoje stany alarmowe (patrz ops parametru ALArmS w menu relay1 ). Parametr mbtme może zostać ustawony w zakrese od 0 do 99 sekund. Wartość 0 oznacza, że czas pomędzy kolejnym ramkam ne będze kontrolowany. resp - opcja ta pozwala określć mnmalny czas po którym urządzene odpowada na zapytane zgodne ze standardem Modbus, odebrane poprzez nterfejs RS485. Protokół transmsj Modbus RTU określa mnmalny czas dentyfkacj/rozdzelena poszczególnych ramek, równy czasow przesyłana 3,5 znaku. Zastosowany w urządzenu nowoczesny, szybk procesor typu RISC umożlwa nemalże natychmastową odpowedź po odebranu zapytana. Dzęk temu przy dużych prędkoścach transmsj czas odpowedz urządzena na zapytane jest bardzo krótk. Jeżel STI-N118 współpracuje z urządzenem (konwerterem) nedostosowanym do tak szybkch odpowedz, to przy dużych prędkoścach transmsj (parametr baud ) należy wprowadzć dodatkowe opóźnene odpowedz. Umożlwa to współpracę STI-N118 z wolnejszym urządzenam, przy ustawenu dużych prędkośc transmsj. Dostępne są następujące możlwośc: Std 10c 20c 50c 100c 200c - odpowedź urządzena następuje bez dodatkowych opóźneń - odpowedź urządzena następuje z dodatkowym opóźnenem równym czasow wysyłana 10, 20, 50, 100 lub 200 znaków. W wększośc przypadków parametr resp należy ustawć na wartość Std (brak dodatkowych opóźneń). W przypadku nektórych konwerterów nedostosowanych do prędkośc transmsj wększej nż bt/sek. parametr resp należy ustawć na wartość zgodną z tablcą 7.2. Przy współpracy STI-N118 z konwerteram nnych producentów parametr resp należy ustawć dośwadczalne na wartość, dla której ne będą występowały błędy transmsj. Parametr baud Parametr resp 10c 20c 50c Tab.7.2. Ustawena parametru resp 29

30 Opcja Edt t Parametr umożlwa wybór sposobu edycj parametrów numerycznych: dg - zmana poszczególnych cyfr edytowanego parametru, Sld - płynna zmana całej wartośc edytowanego parametru Opcja defs Opcja ta umożlwa przywrócene fabrycznych nastaw urządzena. Aby uzyskać dostęp do opcj należy podać hasło specjalne: 5465, następne po wyśwetlenu pytana SEt? potwerdzć czynność klawszem [] Menu SErv Menu zawera opcje dostępne po podanu hasła serwsowego (wyłączne dla autoryzowanego serwsu). Newłaścwe ustawene parametrów może spowodować błędną pracę urządzena. 30

31 7.4. STRUKTURA Tryb pomarowy Przytrzymane ponad 2 sekundy 0 _ Zapytane o 4-cyfrowe hasło użytkownka (jeśl ustawono wartość nną nż 0000 ) relay1 SEt P Edycja parametru relay2 Opcje jak dla menu relay1 SEt P2 HYSt mode nput FrEq Edycja parametru t on PULSEn t off PrEC unt unt ALArmS F or P mul dv ZEro t meas t FLtEr value Edycja parametru drop brght Edycja parametru Patrz następna strona 31
