1 T500 User Manual PL.qxp_Layout :49 Strona 1 T500 Internetowy regulator temperatury INSTRUKC JA UŻY TKOWNIKA

2 T500 User Manual PL.qxp_Layout :49 Strona 2 S

3 T500 User Manual PL.qxp_Layout :49 Strona 3 Sps treśc 1. Ogólne zasady bezpeczeństwa Zawartość opakowana Instalacja Podłączene sterowane Ops przycsków dotykowych Wyśwetlacz LCD Typy konfguracj systemu Zasada programowana regulatora T Domyślne ustawena programów Sterowane jedną strefą grzewczą - przez PC lub smartfona Dwe strefy grzewcze kontrola przez PC lub Smartfona Jedna strefa grzewcza+cepła woda użytkowa - kontrola przez PC lub smartfona Sterowane jedną strefą grzewczą - z pozomu regulatora T Przeglądane zmana parametrów programów z pozomu T Dwe strefy grzewcze kontrola manualna z pozomu regulatora T Jedna strefa grzewcza + cepła woda użytkowa kontrola z pozomu regulatora T Przydatne nformacje Gwarancja... 30

4 T500 User Manual PL.qxp_Layout :49 Strona 4 1. Ogólne zasady bezpeczeństwa DEKLARACJA ZGODNOŚCI Produkt jest zgodny z następującym dyrektywam EC: - Dyrektywą Kompatyblnośc elektromagnetycznej 2004/108/CE - Dyrektywą Nskonapęcową 2006/95/EEC - Dyrektywą 99/5/EC Instrukcja ma zastosowane tylko dla modelu SALUS Controls zameszczonego na okładce nnejszej nstrukcj ne należy stosować jej dla żadnych nnych model. Instrukcja ta odnos sę do użytkowana produktu na terene Un Europejskej z zachowanem wszelkch nnych zobowązań ustawowych. Instalacja może być przeprowadzona tylko przez wykwalfkowanego nstalatora oraz mus być zgodna z wymogam przepsów IEE (BS: 7671) oraz odpowednm lokalnym przepsam kraju użytkownka. Producent ne ponos odpowedzalnośc za postępowane nezgodne z nstrukcją. Uwaga: Podczas nstalacj odbornka należy wyłączyć napęce 230V! Ne należy stosować bater welokrotnego ładowana oraz używać bater pochodzących z różnych kompletów. Proszę zachować nnejszą nstrukcję. 04

5 T500 User Manual PL.qxp_Layout :49 Strona 5 2. Zawartość zestawu Regulator T500TR Odbornk regulatora T500RX Gateway (bramka nternetowa) TG500 Podstawka Przewód ADSL Zaslacz TA500 Kołk montażowe Uchwyt Ścenny 05

6 T500 User Manual PL.qxp_Layout :49 Strona 6 3. Instalacja Aby poprawne zanstalować T500, proszę zapoznać sę z nstrukcją nstalatora. Schematy podłaczeń znajdują sę na stronach 7,8 9 w załączonej nstrukcj nstalatora. Instrukcja nstalatora pokazuje równeż, w jak sposób podłączyć termostat T500 do nternetu (patrz str.23) 4. Podłączene sterowane Szczegółowe nformacje znajdują sę na strone 23 w nstrukcj nstalatora. 06

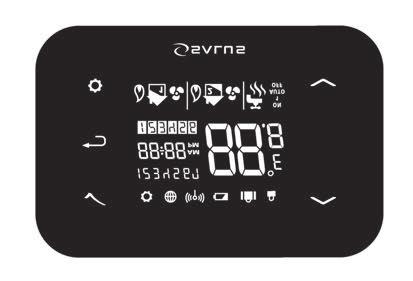

7 T500 User Manual PL.qxp_Layout :49 Strona 7 5. Ops przycsków dotykowych Zatwerdź Zwększane Powrót START Ustawena Zmnejszane 07

8 T500 User Manual PL.qxp_Layout :50 Strona 8 6. Wyśwetlacz LCD Ikona Ops Funkcja Dzeń tygodna Wyśwetla numer dna tygodna, np. 1 oznacza ponedzałek Wskaźnk temperatury Wyśwetla ustawoną lub aktualną temeraturę Zegar Wyśwetla godznę Symbol numeru programu Wyśwetla numer aktywnego (wybranego) programu Wskaźnk trybu grzana Sygnalzuje, że grzane jest włączone* OR Wskaźnk stref grzewczych Wskazuje strefe grzewczą * Wskaźnk C.W.U. Wskazuje tryb sterowana C.W.U. w funkcj czasu * Wskaźnk trybu C.W.U. Sygnalzuje że grzane C.W.U. jest włączone * Wskaźnk sygnału Sygnalzuje, aktywną łączność bezprzewodową bezprzewodowego Wskaźnk blokady ekranu Sygnalzuje aktywną blokadę klawatury dotykowej Stan bater Sygnalzuje nsk pozom naładowana bater Wskaźnk trybu wakacyjnego Sygnalzuje aktywny tryb wakacyjny Wskaźnk połączena nternetowego Sygnalzuje połączene bramk nternetowej TG500 z serwerem SALUS Wskaźnk chłodzena Sygnalzuje włączony tryb chłodzena Wskaźnk włączena Grzane C.W.U. jest włączone w trybe cągłym Ręczna zmana programu Grzane C.W.U. jest uruchomone w czase od początku trwana 1-go programu do końca ostatnego Wskaźnk trybu AUTO Tryb automatyczny- praca zgodna z ustawonym programem Wskaźnk wyłączena Tryb wyłączena Wskaźnk ustaweń Edycja ustawena trybów pracy *Zależy od wybranej konfguracj 08

9 T500 User Manual PL.qxp_Layout :50 Strona 9 7. Typy konfguracj systemu Konfguracja systemu odpowada Twojemu układow ogrzewana. Konfguracja systemu mus być ustawona zgodne z podłączenem. Zmenać może tylko wykwalfkowany nstalator. Tylko jedna strefa grzewcza Dwe strefy grzewcze. Jedna strefa grzewcza C.O. + C.W.U. Wyśwetlacz regulatora T500 Wyśwetlacz regulatora T500 Wyśwetlacz regulatora T500 Wdok aplkacj na smartfona Wdok aplkacj na smartfona Wdok aplkacj na smartfona Wdok przeglądark nternetowej Wdok przeglądark nternetowej Wdok przeglądark nternetowej 09

10 T500 User Manual PL.qxp_Layout :50 Strona Zasada programowana regulatora T500. ZASADA PROGRAMOWANIA REGULATORA T500 Zalecamy korzystane z aplkacj T500 na smartfona lub komputer, programowane jest znaczne łatwejsze bardzej ntucyjne. Ponżej opsana jest ogólna zasada programowana T500. Podczas programowana regulatora T500 wyznaczamy 6 przedzałów czasowych w cągu doby w każdym z przedzałów możemy zadać nną temperaturę. WYKRES - Na przykładze ustaweń fabrycznych (patrz str.20) P 6 P 1 P 2 P 3 P 4 P 5 P Możemy programować regulator T500 wg ponższych opcj: A Programowane dn roboczych weekendu (5+2) B Programowane każdego dna ndywdualne (1/2/3/4/5/6/7) C Programowane całego tygodna Pn-Nd (1-7) Programując poszczególne przedzały czasowe należy pamętać, że ustawamy czas początku każdego z programów np. ustawając czas programu 1 na 06:00 oznacza to, że program ten będze trwał od godzny 06:00 do godzny startu programu nr 2. Programując regulator T500 należy pamętać, ze musmy wykorzystać wszystke 6 przedzałów czasowych. Jeżel chcemy ustawć tylko dwa pozomy temperatur, możemy ustawć jedną temperaturę na przedzały czasowe od 1 do 3 oraz drugą na przedzały czasowe od 4 do 6.Opcje ustaweń temperatury z pełnym wykorzystanem programów przedstawają wykresy na strone 29. UWAGA : Każdy z przedzałów czasowych ne może zaczynać sę późnej nż kolejny. Jeżel przedzał czasowy nr 2 zaczyna sę o godzne 10:00 to program nr 1 może zaczynać sę najpóźnej o godzne 9:50. Analogczne w kolejnych programach. A B C o C 21 o C 14 o C 14 o C 21 o C 14 o C 21 o C

11 T500 User Manual PL.qxp_Layout :50 Strona Domyślne ustawena programów Centralne Ogrzewane PROGRAM DNI TYGODNIA (1 do 5)Pn-Pt DNI TYGODNIA (6 do 7)So-Nd 1 Czas 6:00 Czas 6:00 Ustawona temp. 21ºC Ustawona temp. 21ºC 2 Czas 8:00 Czas 8:00 Ustawona temp. 14ºC Ustawona temp. 14ºC 3 Czas 11:00 Czas 11:00 Ustawona temp. 21ºC Ustawona temp. 21ºC 4 Czas 13:00 Czas 13:00 Ustawona temp. 14ºC Ustawona temp.14ºc 5 Czas 16:00 Czas 16:00 Ustawona temp. 21ºC Ustawona temp. 21ºC 6 Czas 21:00 Czas 21:00 Ustawona temp. 14ºC Ustawona temp. 14ºC Cepła Woda Użytkowa Tabela przedstawa ustawena fabryczne regulatora T500. Mogą one być łatwo zmenone za pomocą Twojego komputera lub smartfonu. Na strone 28 opsana została zasada zmany trybu wyśwetalana czasu z 12- godznnego na 24 - godznny. PROGRAM OP DNI TYGODNIA (1 do 5) DNI TYGODNIA (6 do 7) 1 ON 6:00 6:00 OFF 8:00 8:00 2 ON 10:00 10:00 OFF 24:00 24:00 3 ON 18:00 18:00 OFF 22:00 22:00 11

12 T500 User Manual PL.qxp_Layout :50 Strona Sterowane jedną strefą grzewczą - przez PC lub smartfona Aby możlwa była obsługa regulatora T500 za pomocą nternetu oraz aplkacj na Smartfona, należy w perwszej kolejnośc zarejestrować T500 na naszej strone nternetowej. Po zdentyfkowanu Twojej konfguracj układu ogrzewana, możesz w pełn kontrolować swój system za pomocą smartfona lub komputera. Tylko jedna strefa grzewcza Wybór trybu "Oszczędzane energ" spowoduje pracę T500 na najnższej zaprogramowanej temperaturze przez cały zaplanowany harmonogram. Wyberając tryb ręczny należy pamętać, że ustawona przez nas temperatura tymczasowa będze utrzymywana przez regulator tylko do czasu rozpoczęca sę następnego programu. Wtedy regulator powróc do trybu automatycznego. Termostat będze pracował zgodne z zaplanowanym ustawonym harmonogramem. Praca wg tygodnowego harmonogramu Tryb oszczędzana energ Ogrzewane wyłączone Ręczna zmana temperatury (nadpsane programu) Zmeń lub przeglądaj tygodnowy harmonogram ogrzewana Aktualny Program 12 Strona główna Funkcja WAKACJE Ustawena Powrót

13 T500 User Manual PL.qxp_Layout :50 Strona Dwe strefy grzewcze kontrola przez PC lub Smartfona Aby możlwa była obsługa regulatora T500 za pomocą nternetu oraz aplkacj na Smartfona, należy w perwszej kolejnośc zarejestrować T500 na naszej strone nternetowej. Po zdentyfkowanu Twojej konfguracj układu ogrzewana, możesz w pełn kontrolować swój system za pomocą smartfona lub komputera. Wybór trybu "Oszczędzane energ" spowoduje pracę T500 na najnższej zaprogramowanej temperaturze przez cały zaplanowany harmonogram. Wyberając tryb ręczny należy pamętać, że ustawona przez nas temperatura tymczasowa będze utrzymywana przez regulator tylko do czasu rozpoczęca sę następnego programu. Wtedy regulator powróc do trybu automatycznego. Termostat będze pracował zgodne z zaplanowanym ustawonym harmonogramem. Dwe strefy grzewcze. a lądaj m Wejśce w perwszą strefę grzewczą Wejśce w drugą strefę grzewczą Informacje dotyczące kontrol danej strefy grzewczej za pomocą smartfona lub komputera, znajdują sę na strone9. Strona główna Tryb WAKACJE Ustawena Powrót 13

14 T500 User Manual PL.qxp_Layout :50 Strona Jedna strefa grzewcza + cepła woda użytkowa kontrola przez PC lub Smartfona. Aby możlwa była obsługa regulatora T500 za pomocą nternetu oraz aplkacj na Smartfona, należy w perwszej kolejnośc zarejestrować T500 na naszej strone nternetowej. Po zdentyfkowanu Twojej konfguracj układu ogrzewana, możesz w pełn kontrolować swój system za pomocą smartfona lub komputera. Wybór trybu "Oszczędzane energ" spowoduje pracę T500 na najnższej zaprogramowanej temperaturze przez cały zaplanowany harmonogram. Jedna strefa grzewcza + cepła woda użytkowa w funkcj czasu Wyberając tryb ręczny należy pamętać, że ustawona przez nas temperatura tymczasowa będze utrzymywana przez regulator tylko do czasu rozpoczęca sę następnego programu. Wtedy regulator powróc do trybu automatycznego. Termostat będze pracował zgodne z zaplanowanym ustawonym harmonogramem. Wejśce w ustawena strefy grzewczej Wejśce w ustawena cepłej wody użytkowej 14 Strona główna Tryb WAKACJE Ustawena Powrót

15 T500 User Manual PL.qxp_Layout :50 Strona 15 STREFA GRZANIA Praca wg tygodnowego harmonogramu Tryb oszczędzana energ Ogrzewane wyłączone Praca wg tygodnowego harmonogramu CIEPŁA WODA UŻYTKOWA Grzane C.W.U. Grzane C.W.U. w trybe włączone w 1 DZIEŃ ON trybe cągłym Grzane C.W.U. wyłączone w trybe cągłym Ręczna zmana temperatury (nadpsane programu) Zmeń / Przeglądaj tygodnowy harmonogram ogrzewana Aktualny Program Zmeń / Przeglądaj tygodnowy harmonogram grzana C.W.U. Aktualny Program Tryb ręczny grzana C.W.U. efy Strona główna Funkcja WAKACJE Ustawena Powrót Strona główna Tryb WAKACJE Ustawena Powrót Tryb 1 DZIEŃ ON - po wybranu trybu 1 DZIEN ON - Grzane C.W.U. będze włączone od czasu perwszego załączena (Programu 1) do czasu ostatnego wyłączena (Programu 3). OFF P1 P2 P3 ON OFF OFF ON ON TRYB 1 DZIEŃ ON OFF 15

16 T500 User Manual PL.qxp_Layout :50 Strona Sterowane jedną strefą grzewczą - z pozomu regulatora T500. Możesz zmenać ustawena swojej strefy grzewczej poprzez komputer lub smartfon, a także na samym regulatorze T500. Ręczna zmana temperatury. Jeżel wyśwetlacz ne pokazuje funkcj nacśnj przycsk START. Zmany ustaweń opsane w kolejnych stronach mogą być ustawane równeż za pomocą smartfona lub komputera. Przycskam lub zmenamy wartość temperatury. Zmenona temp. będze wyśwetlać sę pulsacyjne. Jeżel chcemy zatwerdzć wybraną wartośc temperatury zatwerdzamy przycskem. Wszystke zmany dokonane manualne na regulatorze T500 automatyczne aktualzują sę na PC Smartfone. W dowolnej chwl możesz sę cofnąć do poprzednego kroku programowana nacskając przyck. Jeżel nacśnesz przytrzymasz przycsk przez 5 sekund powrócsz od razu do ekranu głównego anulujesz ręczne ustawene temp. 16

17 T500 User Manual PL.qxp_Layout :50 Strona 17 Przełączane ogrzewana z trybu automatycznego AUTO - termostat pracuje w zaprogramowanym harmonograme, na tryb wyłączena OFF Jeżel wyśwetlacz ne pokazuje funkcj nacśnj przycsk START. Nacśnj przytrzymaj przez 3 sek. przycsk W dowolnej chwl możesz sę cofnąć do poprzednego kroku programowana nacskając Wcśnęce przycsku przyck spowoduje. Jeżel powrót nacśnesz do ekranu przytrzymasz przycsk głównego.. przez 5 sekund powrócsz od razu do ekranu głównego. Nacskając przycsk wyberamy tryb AUTO lub OFF. Zatwerdzene wybranego trybu przycskem 17

18 T500 User Manual PL.qxp_Layout :50 Strona Przeglądane zmana parametrów programów z pozomu T500. Programowane jednej strefy grzewczej Jeżel wyśwetlacz ne pokazuje funkcj nacśnj przycsk START. W dowolnej chwl możesz sę cofnąć do poprzednego kroku programowana nacskając przycsk. Jeżel nacśnesz przytrzymasz przycsk przez 5 sekund powrócsz od razu do ekranu głównego. Aby przejść do programowana nacśnj przytrzymaj przycsk przez 3 sek. Przed rozpoczęcem programowana upewnj sę, że regulator jest odpowedno skonfgurowany - nstukcja nstalatora str. 14. A B Programowane całego tygodna Pn-Pt (1-5), So-Nd (6-7) Programowane całego tygodna Pn-Nd (1-7) Zatwerdzamy przycskem start programowana strefy 1. C Programowane każdego dna ndywdualne 18 Po zatwerdzenu wyboru przycskem Nacskając przycsk wyberamy opcje programowana tygodna w konfguracjach A, B lub C szczegółowo opsanych obok zatwerdzamy przycskem

19 T500 User Manual PL.qxp_Layout :50 Strona Przycskam lub wyberamy wartość godzny od której ma sę rozpocząć perwszy przedzał czasowy potwerdzamy nacskając Teraz można przejść do ustaweń programu 2. Powtórz krok w celu zaprogramowana kolejnego przedzału czasowego 2 Przycskam lub wyberamy wartość mnuty (skala wyboru co 10 mnut) od której ma sę rozpocząć perwszy przedzał czasowy potwerdzamy nacskając 3 Przycskam lub wyberamy wartość temperatury (skala wyboru co 0,5C) która ma być utrzymywana w programowanym przedzale czasowym w zatwerdzonym okrese czasowym potwerdzamy nacskając 19

20 T500 User Manual PL.qxp_Layout :50 Strona Dwe strefy grzewcze kontrola manualna z pozomu regulatora T500 Ręczna zmana temperatury na 1 2 strefe grzewczej Jeżel wyśwetlacz ne pokazuje funkcj nacśnj przycsk START. W dowolnej chwl możesz sę cofnąć do poprzednego kroku programowana nacskając przycsk. Jeżel nacśnesz przytrzymasz przycsk przez 5 sekund powrócsz od razu do ekranu głównego anulujesz ręczne ustawene temp. Uwaga: Ikona Ustaweń śwec sę wskazując ręczne zmany ustawena temperatury. Przycskam zmenamy wartość temperatury. Na tym etape nacskając przycsk przechodzmy do ręcznej zmany wartośc temperatury strefy 2. Przycskam zmenamy wartość temperatury. Zmenona temp. będze wyśwetlać sę pulsacyjne. Jeżel chcemy zatwerdzć wybraną wartośc temperatury nacskamy przycsk. Zmenona temp. będze wyśwetlać sę pulsacyjne. Jeżel chcemy zatwerdzć wybraną wartośc temperatury nacskamy przycsk. Uwaga: Ikona Ustaweń śwec sę wskazując ręczne zmany ustawena temperatury. 20 Zatwerdzene przycskem spowoduje zatwerdzene nowej wartośc temperatury przejśce do ekranu głównego.

21 T500 User Manual PL.qxp_Layout :50 Strona 21 Przełączane ogrzewana z trybu automatycznego AUTO na tryb wyłączena OFF - Strefy W dowolnej chwl możesz sę cofnąć do poprzednego kroku programowana nacskając przycsk. Jeżel nacśnesz przytrzymasz przycsk przez 5 sekund powrócsz od razu do ekranu głównego. Jeżel wyśwetlacz ne pokazuje funkcj nacśnj przycsk START. Nacśnj przytrzymaj przez 3 sek. + Na tym etape nacskając przycsk przechodzmy do ręcznej zmany wartośc temperatury strefy 2. Nacśnj przytrzymaj przez 3 sek. + Nacskając przycsk Nacskając przycsk wyberamy tryb AUTO lub OFF strefy 1. wyberamy tryb AUTO lub OFF strefy 2. Zatwerdzamy wybrany tryb dla strefy 1 przycskem. Tryb AUTO- regulator pracuje wg zaprogramowanych ustaweń. Tryb OFF - grzane wyłączone w trybe cągłym. Zatwerdzamy wybrany tryb dla strefy 1 przycskem. 21

22 T500 User Manual PL.qxp_Layout :50 Strona 22 Programowane dla dwóch stref grzewczych 1 Zatwerdzamy przycskem Jeżel wyśwetlacz ne pokazuje funkcj nacśnj przycsk START. start programowana strefy 2. W dowolnej chwl możesz sę cofnąć do poprzednego kroku programowana nacskając przycsk. Jeżel nacśnesz przytrzymasz przycsk przez 5 sekund powrócsz od razu do ekranu głównego. Aby przejść do programowana nacśnj przytrzymaj przycsk przez 3 sek Na tym etape nacskając przechodzmy do programowana strefy 2. Zatwerdzamy przycskem start programowana. Zatwerdzamy przycskem start programowana strefy 1. Po zatwerdzenu wyboru przycskem Nacskając przycsk wyberamy opcje programowana tygodna w konfguracjach A, B lub C szczegółowo opsanych na strone 18 zatwerdzamy przycskem Po zatwerdzenu wyboru przycskem Nacskając przycsk wyberamy opcje programowana tygodna w konfguracjach A, B lub C szczegółowo opsanych na strone 18 zatwerdzamy przycskem 22

23 T500 User Manual PL.qxp_Layout :51 Strona Jedna strefa grzewcza + cepła woda użytkowa kontrola z pozomu regulatora T500.+ Ręczna zmana temperaturyu C.O. oraz chwlowe grzane cepłej wody. Jeżel wyśwetlacz ne pokazuje funkcj nacśnj przycsk START. W dowolnej chwl możesz sę cofnąć do poprzednego kroku programowana nacskając przycsk. Jeżel nacśnesz przytrzymasz przycsk przez 5 sekund powrócsz od razu do ekranu głównego anulujesz ręczne ustawene temp. Uwaga: Ikona ustaweń śwec sę wskazując ręczne zmany ustawena temperatury Nacskając lub włączamy chwlowe grzane CWU. Na tym etape nacskając przycsk przechodzmy do ręcznej zmany wartośc temperatury strefy 2. Przycskam lub zmenamy wartość temperatury. Symbol ustaweń śwec sę pulsacyjne. W momence włączena chwlowego grzana C.W.U. na erkane pojaw sę lterka h z cyfrą obok. Nacskając przycsk lub zmenamy wartość cyfry, która oznacza lość godzn grzana C.W.U. od momentu zatwerdzena przycskem Zmenona temp. będze wyśwetlać sę pulsacyjne. Jeżel chcemy zatwerdzć wybraną wartośc temperatury zatwerdzamy przycskem. 23

24 T500 User Manual PL.qxp_Layout :51 Strona 24 Przełączane C.O. C.W.U. z trybu automatycznego AUTO na tryb wyłączena OFF. Jeżel wyśwetlacz ne pokazuje funkcj nacśnj przycsk START. Nacśnj przytrzymaj przez 3 sek + Na tym etape nacskając przechodzmy do programowana strefy 2. W dowolnej chwl możesz sę cofnąć do poprzednego kroku programowana nacskając przycsk. Jeżel nacśnesz przytrzymasz przycsk przez 5 sekund powrócsz od razu do ekranu głównego. Nacśnj przytrzymaj przez 3 sek. + Wybór jednego z trybów: ON, 1, AUTO, OFF. Grzane C.W.U. włączone w trybe cągłym Tryb 1 DZIEŃ ON - po wybranu trybu 1 DZIEN ON - Grzane C.W.U. będze włączone od czasu perwszego załączena (Programu 1) do czasu ostatnego wyłączena (Programu 3). Nacskając przycsk wyberamy tryb AUTO lub OFF. Grzane C.W.U. wyłączone w trybe cągłym Grzane C.W.U. wg zaprogramowanego harmonogramu Zatwerdzene wybranego trybu Zatwerdzene wybranego trybu 24

25 T500 User Manual PL.qxp_Layout :51 Strona 25 Programowane centralnego ogrzewana cepłej wody użytkowej Uwaga: Grzane C.W.U. programujemy w funkcj czasu a ne temperatury. Programujemy czas załączena/wyłączena grzana C.W.U., a ne temperaturę. Możemy zaprogramować 3 okresy włączena wyłączena grzana C.W.U. Jeżel wyśwetlacz ne pokazuje funkcj nacśnj przycsk START. W dowolnej chwl możesz sę cofnąć do poprzednego kroku programowana nacskając przycsk. Jeżel nacśnesz przytrzymasz przycsk przez 5 sekund powrócsz od razu do ekranu głównego. Aby przejść do programowana nacśnj przytrzymaj przycsk Zatwerdzamy przycskem przez 3 sek. Zatwerdzamy przycskem programowana ceplej wody start start programowana. Na tym etape nacskając przechodzmy do programowana C.W.U. Zatwerdzamy przycskem start programowana strefy grzewczej. Po zatwerdzenu wyboru przycskem programowana strefy 1, nacskamy przycsk wyberamy opcje programowana tygodna w konfguracjach A, B lub C szczegółowo opsanych na strone 18 zatwerdzamy przycskem 25

26 T500 User Manual PL.qxp_Layout :51 Strona 26 Aby zaprogramować pozostałe przedzały czasowe 2 3, postępuj analogczne jak w przypadku programowana przedzału czasowego 1. Po zatwerdzenu wyboru przycskem nacskając przycsk wyberamy opcje programowana tygodna w konfguracjach A, B lub C szczegółowo opsanych na strone 18 zatwerdzamy przycskem Przycskam lub wyberamy wartość mnuty (skala wyboru co 10 mnut) od której ma sę rozpocząć perwszy przedzał czasowy potwerdzamy nacskając Przycskam lub ustawamy godznę od której ma sę rozpocząć perwszy przedzał czasowy potwerdzamy nacskając Przycskam ustawamy godznę o której ma sę zakończyć perwszy przedzał czasowy potwerdzamy nacskając Przycskam lub wyberamy wartość mnuty (skala wyboru co 10 mnut) o której ma sę zakończyć perwszy przedzał czasowy potwerdzamy nacskając Ponższa oś czasu obrazuje ustawena fabryczne grzana C.W.U. (patrz str.11) P1 OFF P2 ON OFF ON OFF 8 P OFF ON UWAGA: Na przykładze ustaweń fabrycznych - po wybranu trybu 1 DZIEN ON - Grzane C.W.U. będze włączone od 6:00 do 22:

27 T500 User Manual PL.qxp_Layout :51 Strona 27 Menu programowana. Ustawane czasu daty. lub Godzna Po podłączenu do Internetu regulatora T500 czas datę będze sę aktualzować automatyczne,ale można je równeż ustawć manualne. Nacśnj przytrzymaj Nacśnj ponowne W dowolnej chwl możesz sę cofnąć do poprzednego kroku programowana nacskając przycsk Jeżel nacśnesz przytrzymasz przycsk przez 5 sekund powrócsz od razu do ekranu głównego. Mnuta lub Dzeń lub Mesąc lub Rok lub aby przejść do dalszych ustaweń Gdy na ekrane pojaw se symbol hr zatwerdzamy Przycskem zmenamy tryb wyśwetlana czasu na 24H. Zatwerdzamy przycskem 27

28 T500 User Manual PL.qxp_Layout :51 Strona Przydatne nformacje Możesz aktywować tryb wakacyjny tylko poprzez aplkację na smartfona lub przeglądarkę nternetową. Dostęp do trybu wakacyjnego Aby wyjść z trybu wakacyjnego, należy nacsnąć przytrzymać przycsk. Anulowane ręcznej zmany temperatury (nadpsana programu) Aby anulować ręczne zadaną temperaturę (nadpsane programu) wcśnj przytrzymaj ten przycsk: Wyjśce z trybu oszczędzana energ Aby wejść lub wyjść z trybu oszczędzana energ, należy nacsnąć przytrzymać ten przycsk. Funkcja blokady klawatury Aby włączyć lub wyłączyć funkcję blokady klawatury nacśnj przytrzymaj przycsk + 28

29 T500 User Manual PL.qxp_Layout :51 Strona 29 Przykład dla 4 pozomów temp. w 6 okresach czasowych. 15 o C 22 o C 19 o C 23 o C 23 o C 23 o C 15 o C Przykład dla 2 pozomów temp. w 6 okresach czasowych. 19 o C 22 o C 19 o C 19 o C 22 o C 19 o C 19 o C

30 T500 User Manual PL.qxp_Layout :51 Strona Gwarancja SALUS Controls udzela gwarancj na sprawne dzałane produktu w okrese 24 mesęcy od daty zakupu, potwerdzonej peczęcą I podpsem sprzedawcy. W okrese gwarancyjnym zapewna sę użytkownkow bezpłatną wymanę urządzena na nowe (ten sam typ/model) lub usunęce uszkodzeń powstałych z powodu wad fabrycznych. Nazwa klenta:... Adres klenta:......kod Pocztowy:... Tel :... Emal:... Numer seryjny T500 S T A Instalator:... Tel :... Emal:... Data Instalacj:... Imę nazwsko nstalatora:... Podps nstalatora:... 30

31 T500 User Manual PL.qxp_Layout :51 Strona 31 DANE TECHNICZNE Zakres pomary temperatury [ C] 0 35,0 C Zakres nastawy temperatury [ C] Hstereza [ C] 1 C Temperatura ochrony przed zamarzanem [ C] 5 35 C (co 0,5 C) Regulowana od 1 C do 9 C (co 0,5 C) Max prąd obcążena przekaźnka-c.o. 1: 16A (rezystancyjne), 5A (ndukcyjne) -C.O. 2 lub C.W.U. : 5A (rezystancyjne), 3 A (ndukcyjne) Zaslane: T500 2x batere AA T300 2x batere AAA T500RX 230V AC 50Hz Temperatura składowana [ C]: -20 C - 60 C Klasa ochrony IP: IP 30 31

32 T500 User Manual PL.qxp_Layout :51 Strona 32 Dystrybutor SALUS-Controls : QL CONTROLS Spółka z ogranczoną odpowedzalnoscą, Sp.k. ul.rolna Kobelce tel.: salus@salus-controls.pl Importer: SALUS Controls plc Salus House Dodworth Busness Park Whnby Road Barnsley S75 3SP Unted Kngdom SALUS Controls wchodz w skład Computme Group Lmted Zgodne z poltyką rozwoju produktów, SALUS Controls plc zastrzega sobe prawo do zmany specyfkacj, wzornctwa, oraz materałów użytych do produkcj, wykazanych w nnejszym katalogu, bez wcześnejszego powadomena.
