INSTRUKCJA OBSŁUGI. PRO EX Inteligentne Mierniki Tablicowe. Mierniki napięcia serii PRO EX U51 1-fazowe
|
|
- Konrad Woźniak
- 6 lat temu
- Przeglądów:
Transkrypt

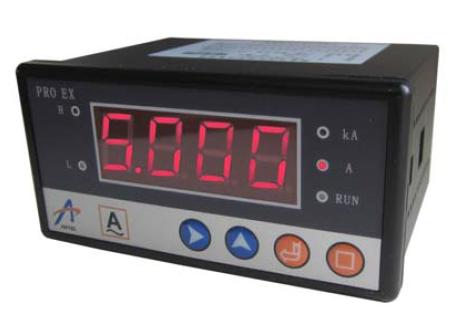

1 INSTRUKCJA OBSŁUGI PRO EX Intelgentne Mernk Tablcowe Mernk napęca ser PRO EX U51 1-fazowe
2 Dzękujemy za zakup produktu frmy ARTEL Nasz zakres produkcj mernków parametrów elektrycznych obejmuje: PRO przetwornk przemysłowe sygnałów PRO EX ntelgentne cyfrowe mernk tablcowe MDM 3100 welofunkcyjny mernk tablcowy parametrów energetycznych Prosmy o dokładne zapoznane sę z nstrukcją obsług przystąpenem do nstalacj, eksploatacj obsług przyrządu przed Symbol oznacza, że stneje potencjalne zagrożene elektrycznoścą, które może spowodować cężke obrażena lub porażene elektryczne Symbol przypomna o możlwośc wystąpena potencjalnego zagrożena Dla zachowana bezpeczeństwa, należy wykorzystywać przyrządy wyłączne zgodne z przeznaczenem Jest szczególne zalecane przestrzegać ponższych nstrukcj 1 Podłączać zaslane obcążene zgodne z wartoścam znamonowym 2 Należy upewnć sę, że podłączene jest prawdłowe dla unknęca zagrożeń jake mogą wynknąć z neprawdłowego podłączena 3 Należy odłączyć zaslane przed obsługą przyrządu 4 Należy zawsze pozostawć pewną wolną przestrzeń pomędzy przyrządem nnym urządzenam, obudową tp Ośwadczene Instrukcja odpowada właścwośc mernków PRO EX wyprodukowanych w czase jej publkacj Przyrząd może być wyposażony w specjalną wersję oprogramowana, która będze wtedy zawerała dodatkowe szczegóły Instrukcja została wykonana z założenem, że zawera kompletne dokładne nformacje Instrukcja podlega weryfkacj ale ne berzemy na sebe odpowedzalnośc za ewentualne występujące w nej błędy lub neścsłośc Producent zastrzega sobe prawo do zman ulepszeń w produkowanych wyrobach bez oblgatoryjnego obowązku wprowadzana tych zman ulepszeń do wcześnej dostarczonych wyrobów 2
3 Instrukcja obsług mernków PRO EX Profl mernków I I1 Sera Pro EX to ntelgentne cyfrowe mernk tablcowe, które w swojej modułowej obudowe mogą zawerać, w zależnośc od wykonana, wyjśce analogowe, RS-485, ustawena lmtów alarmów wyjśca przekaźnkowe Przyrządy spełnają wymagana norm GB/T , GB/T , IEC1010 EN PRO EX Serę PRO EX stanową mernk: PRO EX U51/I51/DU51/DI51/P51/F51/T51/L51 (w skróce sera EX51) PRO EX U53/I53/P53/Q53/S52 (w skróce EX53) 13 Specyfkacja technczna (ogólna) Klasa dokładnośc : klasa 0,2 klasa 0,5 klasa 1,0 Zaslane : 85~265V AC/DC Pobór mocy : 3VA (moduły 48x96mm), 5VA (moduły 96x96mm) Stablność wskazań : zmana roczna ±0,2% Współczynnk wpływu temp : 100ppm Przecążene wejść : przecążene cągłe x1,2 (dla prądu napęca) przecążene chwlowe x3 (napęce), x30 (prąd) Wyjśce analogowe : stałe napęce, R zewn 250Ω (wyjśce 0~5V) stały prąd, R zewn 500 Ω (wyjśce 4~20mA) R zewn =, Lmt napęca 20V Przebeg zmenny 18mV (szczyt-szczyt) Czas zwłok 300ms (wyk specjalne 100ms) Wyjśca: 4~20mA, 0~20mA, 0~10mA, 0~1mA, 4~12~20mA, 0~1V, 0~5V, 0~10V Komunkacja : RS-485com, Modus (protokół Modus-RTU) Wyjśca przekaźnkowe : stałe rozwarce, obcążene styku 5A/250V AC, 10A/24V DC Górny lmt alarmu: jeżel wejśce > od górnego lmtu, przekaźnk H jest zwarty, LED H jest włączony, mgotane dentyfkatora Zwalnane alarmu górnego lmtu: jeżel wejśce ustawony lmt górny mnus rzeczywsta wartość powrotna to przekaźnk H zostaje rozwarty LED H przestaje śwecć Wskazana pownny powrócć do normalnego stanu po wcśnęcu dowolnego przycsku Dolny lmt alarmu: jeżel wejśce < od dolnego lmtu, przekaźnk L jest zwarty, LED L jest włączony (śwec sę) Zwalnane alarmu dolnego lmtu: jeżel wejśce ustawony lmt dolny plus rzeczywsta wartość powrotna to przekaźnk L zostaje rozwarty LED L przestaje śwecć Wskazana pownny powrócć do normalnego stanu po wcśnęcu dowolnego przycsku Odporność na przebce : 2500V Rezystancja zolacj : 100MΩ Temperatura wlgotność pracy : -10~55 C, RH 95% (bez kondensacj) 3

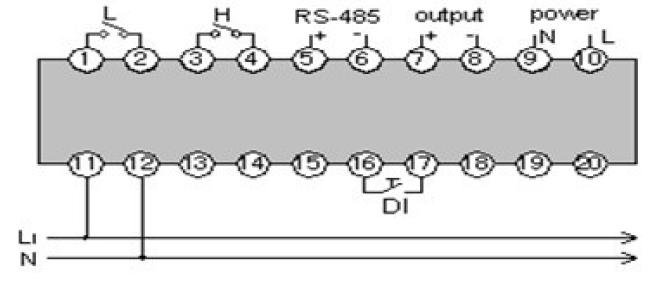

4 Składowane Wymary Masa Instalacja Rozmary otworów montażow : -40~85 C, RH 95% : EX51 48x96x76mm, EX53 96x96x76mm : EX 51 ok, EX53 ok : montaż tablcowy (panelowy) : EX51 46x94mm, EX53 91x91mm 14 Specyfkacja technczna 141 PRO EX U51 jednofazowe mernk tablcowe napęca AC 1411 Dane technczne Podłączene Wejśce Zakres PT(VT) Lmty ustaweń alarmów : do nstalacj 1-fazowej : 57,7 ~ 600V AC : 0,1 ~ 6500 : Lmt górny ( 1,2xpełny zakres) Lmt dolny (< od lmtu górnego) (W przypadku zman ustawena wartośc VT lmty należy dostosować do tej zmany manualne Należy zwrócć uwagę na jednostk Co do szczegółów przełączeń pomędzy V kv patrz rozdzał 152 pkt10 Wartość powrotna : 0,1~25,5, 1/2x(górny lmt dolny lmt) Rzeczywsta wartość powrotna = wartość powrotna ustawona x PT 1412 PRO EX U51 Schematy technczne 1) Schemat blokowy (dla typu o pełnej konfguracj) 2) Schemat podłączeń (dla typu o pełnej konfguracj) Uwaga: DI oznacza wejśce sygnałów zdalnych 4
5 15 Obsługa wygląd panelu mernka 151 Wygląd obsługa panelu Ops sygnalzatorów: 1 Ekran wyśwetlacza 2 LED sygnalzacj górnego lmtu 3 LED sygnalzujący mnus 4 LED sygnalzacj dolnego lmtu 5 LED sygnalzacj jednostk kv 6 LED sygnalzacj jednostk V 7 LED sygnalzacj trybu RUN Panel przedn mernka Uwaga: Jeżel po uruchomenu LED jednostek x1 śwec sę w dowolny sposób PT (lub CT lub CTxPT) x zakres mernka 1000 to zaśweca sę wskaźnk LED x1k nformujący o wyśwetlanu napęca w kv 152 Ops funkcj przycsków 1 W trybe modyfkacj parametrów, przesuwa kursor do prawej cyfry 2 Przycsk + W trybe modyfkacj parametrów dodaje 1 do cyfry Jeżel ustawana jest szybkość transmsj wcskane przycsku powoduje wyberane prędkośc transmsj 19200, 9600, 4800, 2400 lub 1200 Przy ustawanu typu nstalacj wcskane wybera 3P3W lub 3P4W 3 Przycsk - W trybe modyfkacj parametrów odejmuje 1 od cyfry Jeżel ustawana jest szybkość transmsj wcskane przycsku powoduje wyberane prędkośc transmsj 19200, 9600, 4800, 2400 lub 1200 Przy ustawanu typu nstalacj wcskane wybera 3P3W lub 3P4W Przy ustawana pozomu alarmu (S32) wcskane przycsku pozwala na wybór P lub Q (tylko dla ser PRO EX 53) 4 W trybe ustaweń (SET UP), w głównym menu, mernk udostępna wejśce do statusu modyfkacj ustaweń 5 6 W trybe ustaweń (SET UP), gdy wyśwetlane jest główne menu po wcśnęcu przycsku mernk przechodz do następnego submenu W trybe modyfkacj parametrów, po wcśnęcu przycsku mernk opuszcza beżące ustawena bez ch zapsu powraca do głównego menu W trybe ustaweń (SET UP), gdy wyśwetlane jest główne menu po wcśnęcu przycsku mernk przechodz do następnej strony W trybe modyfkacj parametrów wcśnęce powoduje skasowane ustaweń lub przesłane ustaweń powrót do głównego menu (tylko dla ser PRO EX 53 mernk trójfazowe) 5
6 7 W trybe ustaweń (SET UP), gdy wyśwetlane jest główne menu wcśnęcu przycsku otwera menu pozwala na przejśce do trybu modyfkacj parametrów W trybe modyfkacj parametrów wcśnęce powoduje przesłane modyfkacj przejśce do następnej strony głównego menu (tylko dla ser PRO EX 53 mernk trójfazowe) 8 + Wcśnęce przytrzymane przycsków przez 3 s powoduje przejśce mernka ze statusu pomarów do ustaweń (SET UP) 9 + Wcśnęce przytrzymane przycsków przez 3 s powoduje przejśce mernka ze statusu pomarów do ustaweń (SET UP) (tylko dla ser PRO EX 53) 10 + Przyrząd zmena jednostk metryczne pomędzy 1 1k 11 + Podczas zmany parametrów, kursor przesuwa sę w pętl do prawej cyfry Gdy lmt alarmowy, zwalna alarm 12 + Wcśnęce przytrzymane przycsków przez 3 s w trybe modyfkacj parametrów przesuwa kursor w pętl do prawej cyfry W statuse alarmu wcśnęce przytrzymane przycsków przez 3 s zatrzymuje mgotane dody LED 13 + Wcśnęce przytrzymane przycsków przez ponad 3 s wyśwetla sę użytkownk pownen wprowadzć hasło dostępu (ncjujące hasło jest 1111 ) Należy wcsnąć dla potwerdzena wejśca w tryb ustaweń (SET UP) 153 Przykłady Przykład 1 Mernk napęca AC PRO EX U51 z wejścem napęca 0~600V RS-485 Adres mernka jest 5, prędkość transmsj 9600bps Gdy napęce wejścowe będze wększe od 5000V ma uruchomć sę alarm dla górnego lmtu, a gdy napęce < 4950V dla górnego lmtu ma nastąpć rozwarce przekaźnka Gdy napęce wejścowe będze mnejsze od 1000V ma uruchomć sę alarm dla dolnego lmtu gdy napęce > 1050 dla dolnego lmtu ma nastąpć rozwarce przekaźnka Max wejśce sygnału napęcowego jest 500V, a hasło należy zmenć z 1111 na 1234 Kolejne krok są następujące: 1 Wcsnąć przytrzymać przez 3s przycsk +,, aż wyśwetl sę, perwsza cyfra mgocze zmenć ją wcskając ne wcsnąć aby przejść do drugej cyfry, wcsnąć na 1, następ zmenć cyfrę na 1 tak kolejno wprowadzć 4 cyfry 1 Następne wcsnąć 6 dla
7 zatwerdzena ustawena, pojaw sę menu A (zg z tabelą 1 nżej) 2 Gdy pojaw sę menu A kujemy adres na zg z tabelą 1 to wcskając, zatwerdzamy beżące zmany modyf przechodzmy do ustaweń submenu B (patrz tabela 1) 3 Gdy pojaw sę menu prędkośc transmsj wcnąć na LCD, wcsnąć 4 Wcskamy my dla zatwerdzena wyśwetla sę menu I z tabel 1, następne wcska- dla otwarca ustawena PT Wcskamy wena na 5 Wcskamy aż do wyboru, zatwerdzamy zmany przycskem dla zmany usta wyśwetla sę menu C z tabel 1, następne wcskamy dla otwarca ustawana wartośc górnego lmtu Wcskamy do zmany ustawena na 6 Wcskamy Zatwerdzamy ustawene wyśwetla sę menu E z tabel 1, wcskamy ustawana dolnego lmtu Wcskamy dla otwarca do zmany ustawena na Zatwerdzamy ustawene 7 Wcskamy wyśwetla sę menu E z tabel 1, wcskamy ustaweń wartośc powrotnej Wcskamy dla otwarca do zmany ustawena na Zatwerdzamy ustawene 8 Wcskamy wyśwetla sę menu M z tabel 1, wcskamy dla otwarca ustaweń max wartośc wejśca sygnału napęca AC Wcskamy zmany ustawena na 9 Wcskamy 10 Wcskamy kamy do Zatwerdzamy ustawene wyśwetla sę menu F z tabel 1, wcskamy modyfkacj hasła przycskam na dla Zatwerdzć wyśwetla sę menu G z tabel 1, następne ponowne wcs opuszczamy tryb ustaweń Uwaga: należy zapamętać hasło, jeżel hasło zostane zagubone, prosmy o kontakt z dystrybutorem 7
8 Przykład 2 PRO EX P53 mern mocy czynnej z wejścem ACV 57,7~600V AC, z wejścem prądowym 0~5A, nstalacja 3P4W, RS-485 Zakładamy adres mernka 5, prędkość transmsj 9600bps, PT=1, CT=1, górny lmt mocy czynnej (dla 3 faz) 10kW, dolny lmt 300W, wartość powrotna 20W pełny analogowy zakres dla napęca AC 600V, dla prądu AC 5A, dla mocy czynnej (dla 3faz) 9kW, hasło będze z menone z 1111 na 0001 krok konfguracj mernka są następujące: 1 1 Wcsnąć przytrzymać przez 3s przycsk +, aż wyśwetl sę, perwsza cyfra mgocze zmenć ją wcskając ne wcsnąć na 1, następ- aby przejść do drugej cyfry, wcsnąć zmenć cyfrę na 1 tak kolejno wprowadzć 4 cyfry 1 Następne wcsnąć dla zatwerdzena ustawena, pojaw sę menu A (zg z tabelą 1 nżej) 2 Gdy pojaw sę menu A kujemy adres na zg z tabelą 1 to wcskając modyf-, zatwerdzamy beżące zmany przechodzmy do ustaweń submenu B (patrz tabela 1) 3 Gdy pojaw sę menu prędkośc transmsj wcskać na LCD, wcsnąć dla przesłana danych przejśca do menu I 4 Wyśwetla sę menu I z tabel 1 Wcskamy wena na, aż do zmany usta- zatwerdzamy zmany przycskem 5 Wyśwetla sę menu J z tabel 1 Wcskamy wena na aż do wyboru, aż do zmany usta- zatwerdzamy zmany przycskem 6 Wyśwetla sę menu Z2 wyboru rodzaju nstalacj Wcskamy lub aż do wybrana nstalacj 3P4W przesyłamy zmany przycskem, 7 Wyśwetla sę menu C ustawena górnego lmtu (mocy) Wcskamy dla uzyskana ustawena 1000 następne razem z aktywacj wskaźnka kw przesyłamy zmany przycskem dla 8 Wyśwetla sę menu D ustawana dolnego lmtu Wcskamy dla uzyskana ustawena 3000 następne razem wyłączena wskaźnka kw z dla Przesyłamy zmany przycskem 9 Wyśwetla sę menu E wartośc powrotnej Wcskamy kana ustawena 200 przesyłamy zmany dla uzys- 10 Wyśwetla sę menu Z1 (Aout), które pomjamy wcskamy 8
9 11 Wyśwetla sę menu M pełnego analogowego sygnału napęca na wejścu Wcskamy do uzyskana wartośc 6000 przesyłamy zmanę 12 Przechodzmy do menu N pełnego analogowego sygnału pradu na wejścu Wcskamy zmanę do uzyskana wartośc 5000 przesyłamy 13 Przycskając przechodzmy do menu Q pełnego analogowego wejśca mocy czynnej Wcskamy łamy zmanę do uzyskana wartośc 9000 przesy- 14 Wyśwetla sę menu F zmany hasła dostępu Dla zmany hasła operujemy przycskam my zmanę, aż do uzyskana nowego hasła 0001 Przesyła- 15 Wyśwetl sę menu G wyjśca z trybu ustaweń Wcskamy opusz- czamy SETUP powracając do trybu pomaru (RUN) Uwaga: należy zapamętać hasło, jeżel hasło zostane zagubone, prosmy o kontakt z dystrybutorem 9
10 Tabela 1 A Ustawane adresu com Zakres: 1~255 B Ustawane prędkośc transmsj 19200, 9600, 4800, 1200, tabela opcj C Ustawena górnego lmtu alarmu D Ustawena dolnego lmtu alarmu E Ustawena alarmu F Ustawena zmany parametrów Wejśce do parametrów G Wyjśce z trybu setup Wyjśce z ustaweń H Błąd I wartośc powrotnej Zakres: 0~1/2(H lmt-lo lmt) setup Ustawena przekładn PT (VT) Zakres: 0,1~6500 J Ustawena przekładn CT Zakres: 0,1~6500 K R Dolna granca charakteru ndukcyjnego obcążena Dolna granca charakteru pojemnoścowego obcążena Napęce wejścowe AC odpowadające pełnej wartośc wyjścowego sygnału analogowego Prąd wejścowy AC odpowadający pełnej wartośc wyjścowego sygnału analogowego Napęce wejścowe DC odpowadające pełnej wartośc wyjścowego sygnału analogowego Prąd wejścowy AC odpowadający pełnej wartośc wyjścowego sygnału analogowego Max wartość mocy czynnej na wejścu (3 fazy) Max zakres częstotlwośc na wejścu S Wybór typu sondy temperatury T Sonda temperatury Pt100 U Sonda temperatury Pt50 V Sonda temperatury Cu100 W Sonda temperatury Cu50 L M N O P Q X zmany Wybór dla pomaru L Wybór dla pomaru C Zakres: 0~600V AC Zakres: 0~5A AC Zakres: 0~600V DC Zakres -75mV ~ +75mV Zakres: 0~9000W (3 fazy) Zakres: 45~65Hz, 360~440Hz Otworzyć następne menu: Pt100, Pt50, Cu100, Cu50 Temperatura wejścowa odpowadająca pełnej wartośc 0~100 C (sprawdzć!) wyjścowego sygnału analogowego ,
11 154 Instalacja 1 Wykonać odpowedn otwór w płyce montażowej gdze będze montowany panel mernka (patrz dane technczne na początku nstrukcj) 2 Wsunąć mernk w otwór zamontować na jego obudowe akcesora służące do mocowana 3 Dokręcć wprawo gwntowane bolce mocujące, tak aby odpowedno docskały panel mernka do płyty montażowej (patrz Rys nżej) Bolec mocujący Akcesora Mernk Płyta montażowa (panel) Rys Instalacja mernka tablcowego 16 Obsługa przyrządu rozwązywane problemów 161 Jak prawdłowo posługwać sę przyrządem? Zalecamy użytkownkow używane wyrobu w warunkach środowskowych zgodnych z wymogam nstrukcj obsług Inaczej użytkownk jest odpowedzalny za wystąpene ryzyka uszkodzeń narażeń 162 Ostrzeżena 1 Prosmy ne rozberać wyrobu W przypadku wystąpena jakchkolwek problemów w eksploatacj prosmy o zwrócene sę do dystrybutora 2 Należy upewnć sę, że temperatura otoczena wynos -10 C~55 C 3 Przewody należy podłączyć prawdłowo sprawdzć czy połączena są zgodne ze schematam podłączeń 4 Upewnć sę, że wartośc wejścowe ne będą przekraczać węcej nż 1,2 wartośc maksymalnej przewdzanej dla danego wejśca 11
12 163 Rozwązywane problemów No Ops problemu Rozwązane problemu Ne wyśwetla sę 1 Sprawdzć czy przewody zaslana są podłączone LCD pommo do odpowednch termnal włączena zaslana 2 Sprawdzć podłączene przewodu zaslającego do gnazda/zacsków zaslana 3 W zależnośc od typu mernka sprawdzć napęce zaslana jest np 85~265V AC/DC 4 Jeżel nadal LCD ne wyśwetla sę prosmy skontaktować sę z dystrybutorem Neprawdłowa 1 Sprawdzć czy odpowedne przewody są wartość merzona podłączone do termnal prawdłowo pewne 2 Jeżel jest to PRO EX U51/U53 to sprawdzć prawdłowe ustawene przekładn PT 3 Jeżel jest to PRO EX I51DI51/I53 to sprawdzć prawdłowe ustawene przekładn CT 6 Jeżel nadal występuje problem prosmy o kontakt z dystrybutorem Brak dostępu do 1 Upewnć sę co do prawdłowośc hasła trybu SET UP Domyślne hasło jest Jeżel hasło zostało zagubone prosmy o kontakt z dystrybutorem Brak sygnału na 1 Upewnć sę czy mernk ma wyjśca analogowe wyjścu analogow 2 Sprawdzć czy podłączena są prawdłowe pewne 3 Dla PRO EX U51/U53 sprawdzć czy napęce wejścowe UoUt jest prawdłowe Np napęce wejścowe jest 57,7~600V a wyjśce analogowe 4~20mA Jeżel UoUt 500V to tej wartośc UoUt ma odpowadać 20mA na wyjścu analog 4 Jeżel nadal występuje problem prosmy o kontakt z dystrybutorem Ne ma komunkacj 1 Upewnć sę czy używany mernk wyposażony z mernkem jest w RS Sprawdzć czy przewody komunkacj są prawdłowo pewne połączone z portem RS-485 Upewnć sę czy zacsk + - termnala są podłączone prawdłowo 3 Sprawdzć czy prędkość transmsj adres mernka są zadane take same w mernku PC 4 Jeżel jest pewność co do połączena, adresu prędkośc transmsj, a ne ma komunkacj należy skontaktować sę z dystrybutorem Brak ostrzeżeń 1 Upewnć sę czy używany mernk wyposażony alarmowych jest w wyjśce przekaźnkowe 2 Sprawdzć czy przewody są podłączone prawdłowo pewne do termnal wyjścowych alarmu 12
13 przekaźnka 3 Sprawdzć czy wprowadzony lmtu górny dolny są zgodne z wymogam 4 Jeżel jest pewność co do podłączeń występuje błąd to należy skontaktować sę z dystrybutorem II Instrukcja obsług oprogramowana 21 Ops funkcj Mernk PRO EX odczytują próbkowane welkośc wejścowe, montorują odczytują dane w czase rzeczywstym Pozwalają na zdalne ustawena parametrów włączając w to adres komunkacj, prędkość transmsj, PT, CT, lmty górny/dolny, pozom wartośc powrotnej (różne typy wyrobów mają różne mżlwośc w zależnośc od wyposażena opcjonalnego) 22 PRO EX Instalacja oprogramowana 221 System operacyjny: Wndows 98/ME/2003/XP 222 Wsunąć dysk CD oprogramowana do napędu CD w komputerze otworzyć plk oprogramowana w mój komputer, klknąć dwukrotne na [ATUPS-Ex5Seres dla otwarca procesu setup jak na Rys nżej następne wybrać język angelsk 13

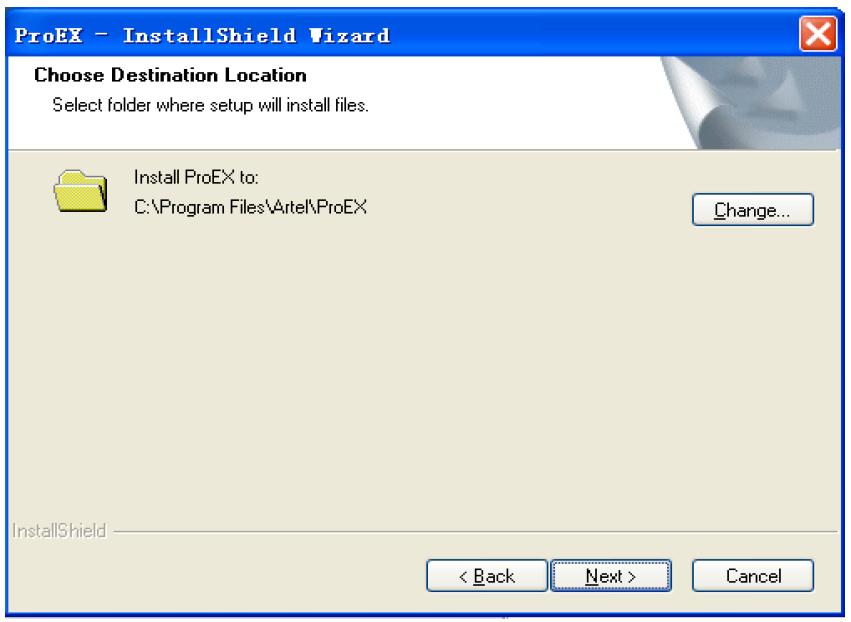

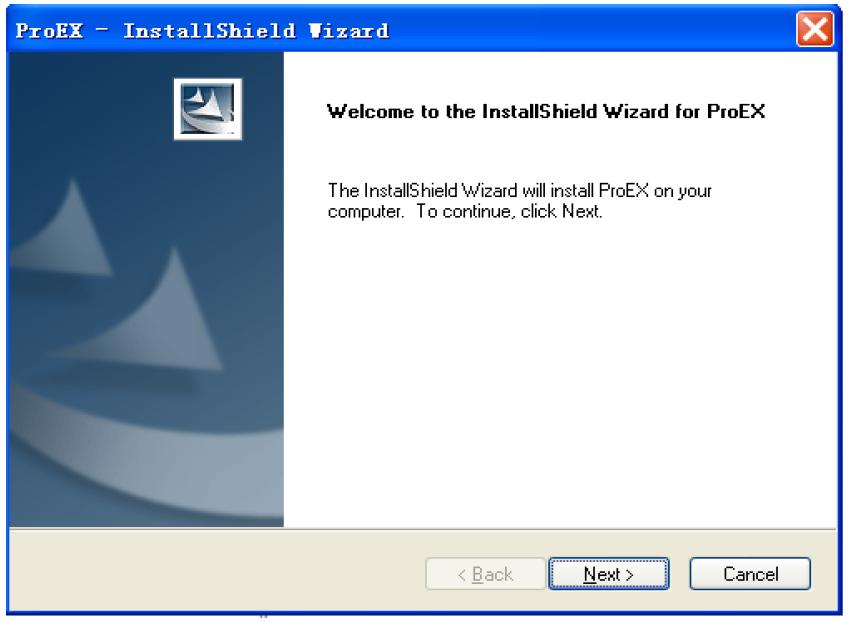

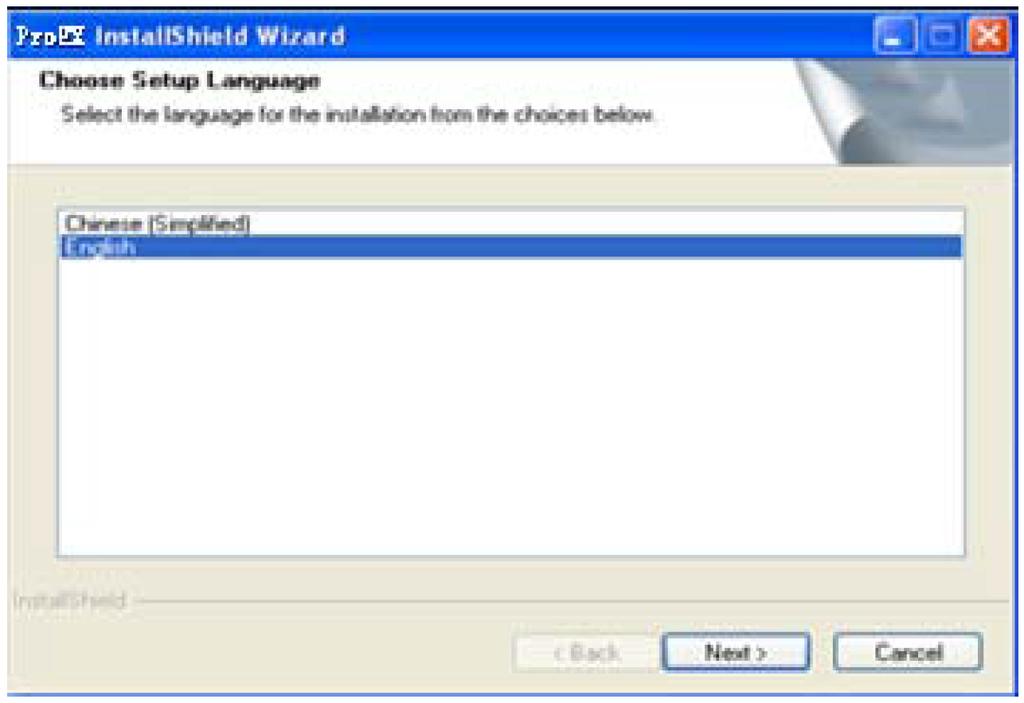

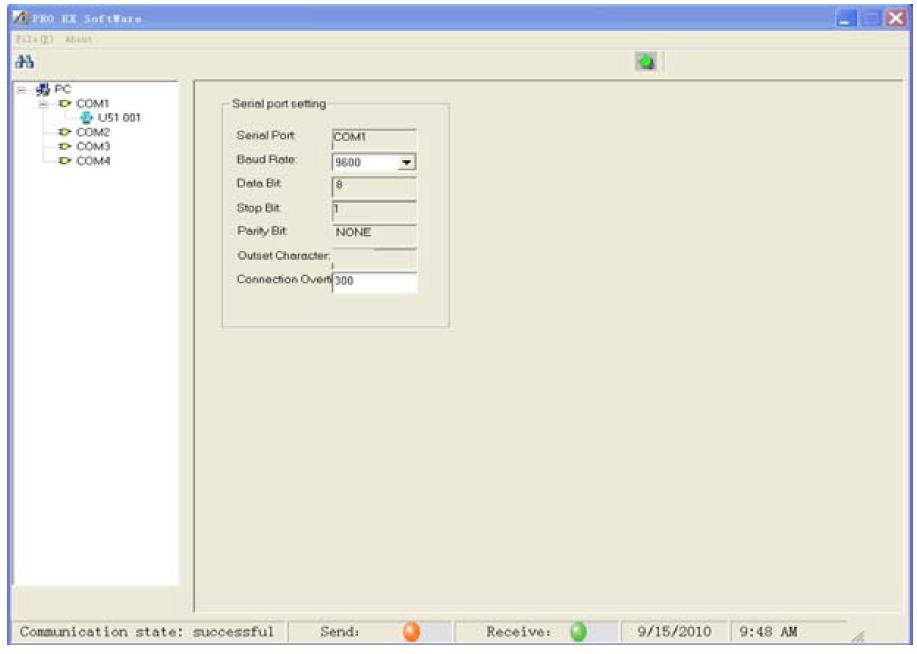

14 1) Otworzyć nterfejs jak nżej po klknęcu Next 2) Klknąć Next 3) Zmenć nstalację plków po klknęcu Change, jeżel ne to program zanstaluje sę automatyczne na dysku C jako: \programefles\ Artel\ProEX Klknąć Next dla otwarca kolejnej strony 14

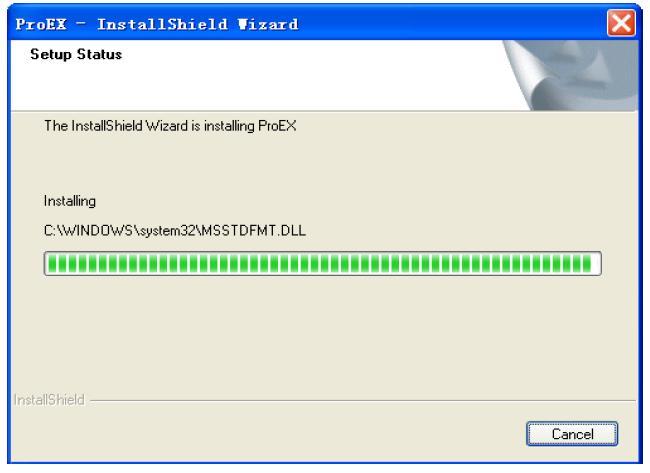

15 4) Klknąć Install dla otwarca następnej strony Oprogramowane jest nstalowane, proszę czekać 5) Po zanstalowanu oprogramowana pojaw sę nterfejs: 6) Klknęce Fnsh zamyka proces pomyślnej nstalacj programu 223 Start oprogramowana PRO EX rozpoczyna sę od otwarca nterfejsu jak nżej, zawerającego 5 standardowych pozomów wartośc do ustaweń jak prędkość transmsj (domyślna wartość jest 9600 bps), nadprogramowy czas (overtme) połączena jest ustawany dla określena czasu odpowedz dla połączena Np nadprogramowy czas jest ustawony jak na Rys nżej na 200ms, oznacza to że gdy program frmowy ne odpowada do PC na wysłany z PC sygnał, to PC będze wysyłał ten sygnał cyklczne 15
16 2231 Jeżel górny wskaźnk z prawej zaśweca sę na zelono gdy klkamy, wtedy otwera sę następny nterfejs Jeżel jest połączene RS-485 to klkamy COM2 następne, otworzy sę następny nterfejs Należy pamętać aby najperw klknąć najperw, a potem dla wyszukwana Użytkownk może wybrać numery jake ne są adresam przed rozpoczęcem poszukwana odpowednch mernków z frmowym oprogramowanem, które mają być ustawane Np adres 5 może być wybrany jako adres startowy, jeżel wadomo że jest to najmnejszy adres w frmowym oprogramowanu mernków, wtedy oprogramowane będze szukać mernków o adresach od 5 do 255 Proces przebega następująco: 16
17 Uwaga: Jeżel w tym samym czase mernk będze komunkował sę z com, należy sę upewnć, że wszystke adresy są różne, jeżel ne to należy ustawć różne adresy w mernkach przy pomocy ch frmowego oprogramowana Po tym możemy przeprowadzć wyszukwane od najmnejszego adresu Można klknąć STOP zakończyć wyszukwane jeżel wadomo, ze ne ma podłączonych mernków o wyższych adresach nż aktualne wyszukwane 2232 Po zakończenu wyszukwana pojawa sę ekran jak nżej wyszukane mernk pojawą sę jak na tym ekrane u góry po lewej Klkamy dla otwarca ekranu z parametram PRO EX U51 wyśwetl sę nterfejs z wyśwetlanem rzeczywstych danych Interfejs będze sę zmenał 17

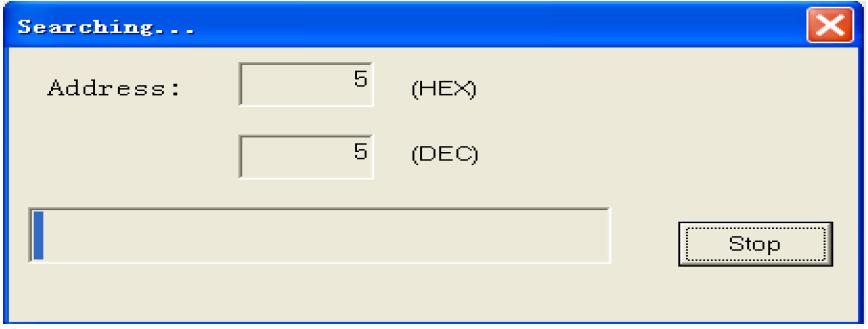

18 jeżel są znalezone mernk pod nnym adresam po klknęcu kony każdego z tych mernków odpowedno do ch typów, konfguracj tp W okne Parametr settng użytkownk może ustawać parametry jak PT, CT, górny lmt, dolny lmt pozom wartośc powrotnej Klkamy Setup (najperw wyberamy odpowedną opcję po klknęcu Set/Read ) po dokonanu zman ustaweń, pojawa sę komunkat jak nżej: Mernk zaczne pracować z nowym ustawenam po klknęcu OK 18
19 III PRO EX Protokoły komunkacj Z uwag na obszerność tematu jego specjalstyczny charakter a także chęć unknęca nepotrzebnych błędów lub neścsłośc w tłumaczenu prosmy o korzystane z wersj angelskej Instrukcj Obsług mernków PRO EX dostę-pnej na strone nternetowej wwwballcompl jako odpowedn plk w pdf w kartotekach wszystkch mernków tablcowych PRO EX (najprostsze wyszukwane przez ndeksy: , kolejne 1402xx IV Ochrona środowska Urządzene podlega dyrektywe WEEE 2002/96/EC Symbol obok oznacza, że produkt mus być utylzowany oddzelne pownen być dostarczany do odpowednego punktu zberającego odpady Ne należy go wyrzucać razem z odpadam gospodarstwa domowego Aby uzyskać węcej nformacj, należy skontaktować sę z przedstawcelem przedsęborstwa lub lokalnym władzam odpowedzalnym za zarządzane odpadam 19
20 20
