INSTRUKCJA OBSŁUGI PROGRAMOWALNY MIERNIK DWUPROGOWY. Firmware: od 5.23

Transkrypt

1 IO.PMS-620N Edycja 01.A.002/06.16 INSTRUKCJA OBSŁUGI PROGRAMOWALNY MIERNIK DWUPROGOWY TYPU PMS-620N Frmware: od 5.23 APLISENS S.A., Warszawa, ul. Morelowa 7 tel ; fax e-mal: aplsens@aplsens.pl

2 Stosowane oznaczena Symbol Ops Ostrzeżene o konecznośc ścsłego stosowana nformacj zawartych w dokumentacj dla zapewnena bezpeczeństwa pełnej funkcjonalnośc urządzena. Informacje szczególne przydatne przy nstalacj eksploatacj urządzena. PODSTAWOWE WYMAGANIA I BEZPIECZEŃSTWO UŻYTKOWANIA Producent ne ponos odpowedzalnośc za szkody wynkłe z newłaścwego zanstalowana, neutrzymywana we właścwym stane techncznym oraz użytkowana nezgodnego z jego przeznaczenem. Instalacja pownna być przeprowadzona przez wykwalfkowany personel posadający uprawnena wymagane do nstalowana urządzeń służących do pomarów cśneń. Na nstalatorze spoczywa obowązek wykonana nstalacj zgodne z nnejszą nstrukcją oraz przepsam normam dotyczącym bezpeczeństwa dla rodzaju wykonywanej nstalacj. W nstalacj z manometram stneje, w przypadku przeceku, zagrożene dla personelu od strony medum pod cśnenem. W trakce nstalowana, użytkowana, przeglądów należy uwzględnć wszystke wymog bezpeczeństwa ochrony. W przypadku nesprawnośc urządzene należy odłączyć oddać do naprawy producentow lub jednostce przez nego upoważnonej. Zmany wprowadzane w produkcj mogą wyprzedzać aktualzację dokumentacj paperowej użytkownka. Aktualne nstrukcje obsług znajdują sę na strone producenta pod adresem 2

3 SPIS TREŚCI 1. CHARAKTERYSTYKA OGÓLNA DANE TECHNICZNE INSTALACJA URZĄDZENIA ROZPAKOWANIE MONTAŻ SPOSÓB PODŁĄCZENIA KONSERWACJA OPIS PŁYTY CZOŁOWEJ ZASADA DZIAŁANIA TRYB POMIAROWY DETEKCJA WARTOŚCI SZCZYTOWYCH STEROWANIE WYJŚĆ PRZEKAŹNIKOWYCH Jedna wartość progowa Dwe wartośc progowe PROGRAMOWANIE URZĄDZENIA OBSŁUGA MENU URZĄDZENIA EDYCJA PARAMETRÓW Parametry numeryczne (tryb zmany cyfry) Parametry numeryczne (tryb płynnej zmany wartośc) Parametry przełącznkowe (typu LISTA ) OPIS MENU Menu rel Menu npt Opcja br Menu HOLd Menu SECu Menu rs Opcja Edt Opcja defs Menu SErv STRUKTURA MENU DZIAŁANIE DIODY ALARMOWEJ ZABEZPIECZENIE PRZECIWPRZECIĄŻENIOWE WYZNACZANIE WYŚWIETLANEGO WYNIKU SPOSOBY PRZELICZANIA WYNIKU POMIARU Charakterystyka lnowa Charakterystyka kwadratowa Charakterystyka perwastkowa Charakterystyka użytkownka Charakterystyka objętoścowa zbornka cylndrycznego PRZYKŁADY PRZELICZEŃ OBSŁUGA PROTOKOŁU MODBUS WYKAZ REJESTRÓW OBSŁUGA BŁĘDÓW TRANSMISJI PRZYKŁADY RAMEK ZAPYTAŃ I ODPOWIEDZI LISTA USTAWIEŃ UŻYTKOWNIKA

4 1. CHARAKTERYSTYKA OGÓLNA Programowalny mernk dwuprogowy PMS-620N (zwany dalej mernkem) posada dwa wejśca pomarowe - jedno wejśce prądowe 0-20 / 4-20mA oraz jedno wejśce napęcowe 0-5 / 1-5 / 0-10 / 2-10V. Wejśce prądowe wyposażone jest w zabezpeczene chronące rezystor pomarowy przed uszkodzenem. Wybór aktywnego wejśca dokonywany jest programowo. Dopuszczalne są następujące charakterystyk przetwarzana: lnowa, perwastkowa, kwadratowa oraz zdefnowana przez użytkownka. Pomar wdoczny jest na 4-dekadowym wyśwetlaczu LED. Zakres wyśwetlanych wartośc może być ustalany dowolne od -999 do Mernk może być wyposażony w 2 wyjśca przekaźnkowe lub wyjśca typu OC. Łącze komunkacyjne RS-485 oraz wyjśce zaslana przetwornków dostępne są w standardze. Mernk dostępny jest w trzech wersjach wykonana układu zaslana. Urządzene posada 4-przycskową klawaturę do programowana nastaw podstawowych, która dla zachowana wysokego stopna ochrony znajduje sę pod pokrywą czołową. PMS-620N przeznaczony jest do procesów regulacj np. temperatury typu grzane / chłodzene z regulowanym czasam zwłok zadzałana przekaźnków wyjścowych, sterowana pozomam lub zaworam. 2. DANE TECHNICZNE Napęce zaslające (zależne od wersj) Wymagany zewn. bezpecznk Pobór mocy Wejśce prądowe Dokładność pomaru prądu Rezystancja wejśca prądowego < 65 Ω (typowo 50 Ω) Wejśce napęcowe V AC/DC; Hz (separowane) lub V DC 16V V AC (separowane) zwłoczny, na prąd znamonowy max. 2 A dla zaslana V AC/DC: max. 4,5 VA dla zaslana 16V 35V AC: max. 4,5 VA dla zaslana 19V 50V DC: max. 4,5 W 0 20 ma, 4 20 ma zabezpeczone przed przecąż., prąd wejścowy jest ogranczony do 40 ma (typowo) ± 0,1% ± jedna cyfra (dla zakresu 0 20 ma) 0 5 V, 1 5 V, 0 10 V, 2 10 V Dokładność pomaru napęca ± 0,1% ± jedna cyfra (dla zakresu 0 10 V) Rezystancja wejśca napęcowego Zakres wskazań > 50 kω Przekroczene długotrwałe nomnalnego zakresu pomarowego 20% Wyjśca przekaźnkowe: lub OC: zaslana czujnków: od -999 do kropka dzesętna 0 lub 2 (styk zwerne) 1A/250V AC (cos j = 1) 0 lub 2 30mA / 30VDC / 100mW 24VDC +5% -10% / max. 100 ma, stablzowane 4

5 Interfejs komunkacyjny Szybkość transmsj Wyśwetlacz Stopeń ochrony IP 65 Typ obudowy Materał obudowy Wymary obudowy bez dławc: z dławcam: Temperatura pracy Temperatura składowana (zależne od wersj) Wlgotność Wysokość Max. moment obrotowy przy dokręcanu złączy śrubowych RS 485, 8N1 oraz 8N2, Modbus RTU, nezolowany galwanczne bt/sek. LED, 4 x 20 mm, czerwony naścenna ABS + włókno szklane 110 x 80 x 67 mm 110 x 105 x 67 mm -20 C do +50 C -20 C do +70 C 5 do 90% bez kondensacj do 2000 m n.p.m. 0,5 Nm Max. przekrój przewodów przyłączenowych 2,5 mm 2 Wymagana bezpeczeństwa wg PN-EN kategora nstalacj: II stopeń zaneczyszczena: 2 napęce względem zem: 300V AC Rezystancja zolacj: >20MΩ Wytrzymałość elektryczna zolacj: 2300V AC przez 1mn. (pomędzy obwodam wyjść przekaźnkowych wytrzymałość wynos 1350V AC) Kompatyblność elektromagnetyczna wg PN-EN To urządzene jest urządzenem klasy A. W środowsku meszkalnym lub podobnym może ono powodować zakłócena radoelektryczne. W takch przypadkach można żądać od jego użytkownka zastosowana odpowednch środków zaradczych. 5

6 3. INSTALACJA URZĄDZENIA Urządzene zostało zaprojektowane wykonane w sposób zapewnający wysok pozom bezpeczeństwa użytkowana oraz odpornośc na zakłócena występujące w typowym środowsku przemysłowym. Aby cechy te mogły być w pełn wykorzystane nstalacja urządzena mus być prawdłowo przeprowadzona zgodna z obowązującym normam. - Przed przystąpenem do nstalacj należy zapoznać sę z podstawowym wymaganam bezpeczeństwa umeszczonym na str Przed podłączenem urządzena do nstalacj należy sprawdzć czy napęce nstalacj elektrycznej odpowada wartośc znamonowej napęca wyspecyfkowanej na etykece urządzena. - Obcążene pownno odpowadać wymaganom wyszczególnonym w danych techncznych. - Wszelke prace nstalacyjne należy przeprowadzać przy odłączonym napęcu zaslającym. - Należy uwzględnć koneczność zabezpeczena zacsków zaslana przed osobam nepowołanym ROZPAKOWANIE Po wyjęcu urządzena z opakowana ochronnego należy sprawdzć, czy ne uległo ono uszkodzenu podczas transportu. Wszelke uszkodzena powstałe podczas transportu należy nezwłoczne zgłosć przewoźnkow. Należy równeż zapsać numer seryjny urządzena umeszczony na obudowe zgłosć uszkodzene producentow. Wraz z urządzenem dostarczane są: - nstrukcja obsług; - karta gwarancyjna MONTAŻ - Urządzene przeznaczone jest do montażu wewnątrz pomeszczeń w obudowe (tablcy, szafe rozdzelczej) zapewnającej odpowedne zabezpeczene przed udaram elektrycznym. Obudowa metalowa mus być połączona z uzemenem w sposób zgodny z obowązującym przepsam. - Przed przystąpenem do montażu należy odłączyć napęce nstalacj elektrycznej. - Przed włączenem urządzena należy sprawdzć dokładne poprawność wykonanych połączeń. 6 Aby zamontować urządzene, należy przygotować otwory o rozstawe jak na rys Tylną część urządzena, zawerającą otwory montażowe, należy przymocować w przygotowanych otworach za pomocą śrub lub wkrętów.

7 Rys Wymary montażowe 3.3. SPOSÓB PODŁĄCZENIA - Instalacja pownna być przeprowadzona przez wykwalfkowany personel posadający uprawnena wymagane do nstalacj urządzeń elektrycznych. Podczas nstalacj należy uwzględnć wszystke dostępne wymog ochrony. Na nstalatorze spoczywa obowązek wykonana nstalacj zgodne z nnejszą nstrukcją oraz przepsam normam dotyczącym bezpeczeństwa kompatyblnośc elektromagnetycznej właścwym dla rodzaju wykonywanej nstalacj. - Urządzene ne jest wyposażone w wewnętrzny bezpecznk oraz wyłącznk zaslana. Z tego względu należy zastosować zewnętrzny bezpecznk zwłoczny z możlwe mnmalną wartoścą znamonową prądu (zalecany dwubegunowy na prąd znamonowy ne wększy nż 2A) oraz wyłącznk zaslana umeszczony w poblżu urządzena. W przypadku zastosowana bezpecznka jednobegunowego mus być on zamontowany w przewodze fazowym (L). - Przekrój kabla secowego pownen być tak dobrany, aby w przypadku zwarca kabla od strony urządzena zapewnone było zabezpeczene kabla za pomocą bezpecznka nstalacj elektrycznej. - Okablowane mus być zgodne z odpowednm normam, lokalnym przepsam regulacjam. 7

8 - W celu zabezpeczena przed przypadkowym zwarcem przewody podłączenowe pownny być zakończone odpowednm zolowanym końcówkam kablowym. - Śruby zacsków należy dokręcć. Zalecany moment obrotowy dokręcena wynos 0,5 Nm. Poluzowane śruby mogą wywołać pożar lub wadlwe dzałane. Zbyt mocne dokręcene śrub może doprowadzć do uszkodzena połączeń wewnątrz urządzena oraz zerwana gwntu. - W przypadku, kedy urządzene wyposażone jest w zacsk rozłączne pownny one być wetknęte do odpowednch złącz w urządzenu nawet, jeśl ne są wykorzystane do jakchkolwek połączeń. - Newykorzystanych zacsków (oznaczonych jako n.c.) ne wolno wykorzystywać do podłączana jakchkolwek przewodów podłączenowych (np. w charakterze mostków) gdyż może to spowodować uszkodzene urządzena lub porażene elektryczne. - Jeśl urządzene wyposażone jest w obudowę, osłony oraz dławnce uszczelnające, chronące przed dostępem wody, należy zwrócć szczególną uwagę na ch prawdłowe dokręcene lub docśnęce. W przypadkach wątplwych należy rozważyć możlwość zastosowana dodatkowych środków zapobegawczych (osłon, zadaszeń, uszczelnaczy tp.). Nestaranne wykonany montaż może zwększyć ryzyko porażena elektrycznego. - Po zakończonej nstalacj ne wolno dotykać złącz urządzena, gdy włączone jest napęce zaslające gdyż groz to porażenem elektrycznym. - Instalacja pownna być przeprowadzona przez wykwalfkowany personel posadający uprawnena wymagane do nstalacj urządzeń elektrycznych. Podczas nstalacj należy uwzględnć wszystke dostępne wymog ochrony. Na nstalatorze spoczywa obowązek wykonana nstalacj zgodne z nnejszą nstrukcją oraz przepsam normam dotyczącym bezpeczeństwa kompatyblnośc elektromagnetycznej właścwym dla rodzaju wykonywanej nstalacj. 8 - Okablowane mus być zgodne z odpowednm normam, lokalnym przepsam regulacjam. - W celu zabezpeczena przed przypadkowym zwarcem przewody podłączenowe pownny być zakończone odpowednm zolowanym końcówkam kablowym. - Śruby zacsków należy dokręcć. Zalecany moment obrotowy dokręcena wynos 0,5 Nm. Poluzowane śruby mogą wywołać pożar lub wadlwe dzałane. Zbyt mocne dokręcene śrub może doprowadzć do uszkodzena połączeń wewnątrz urządzena oraz zerwana gwntu. - W przypadku, kedy urządzene wyposażone jest w zacsk rozłączne, pownny one być wetknęte do odpowednch złącz w urządzenu nawet, jeśl ne są wykorzystane do jakchkolwek połączeń. - Newykorzystanych zacsków (oznaczonych jako n.c.) ne wolno wykorzystywać do podłączana jakchkolwek przewodów podłączenowych (np. w charakterze mostków) gdyż może to spowodować uszkodzene urządzena lub porażene elektryczne. Ze względu na możlwe znaczne zakłócena występujące w nstalacjach przemysłowych należy stosować odpowedne środk zapewnające poprawną pracę urządzena. Nestosowane wymenonych ponżej zaleceń może w pewnych okolcznoścach prowadzć do przekroczena pozomów zaburzeń elektromagnetycznych przewdzanych dla typowego środowska przemysłowego, co w konsekwencj może powodować błędne wskazana urządzena.

9 Należy unkać wspólnego (równoległego) prowadzena przewodów sygnałowych transmsyjnych wraz z przewodam zaslającym sterującym obcążenam ndukcyjnym (np. stycznkam). Przewody take pownny krzyżować sę pod kątem prostym. Cewk stycznków obcążena ndukcyjne pownny być wyposażone w układy przecwzakłócenowe np. typu RC. Zaleca sę stosowane ekranowanych przewodów sygnałowych. Ekrany przewodów sygnałowych pownny być podłączone do uzemena tylko w jednym z końców ekranowanego przewodu. W przypadku zakłóceń ndukowanych magnetyczne zaleca sę stosowane skręcanych par przewodów sygnałowych (tzw. skrętk). Skrętkę (najlepej ekranowaną) należy stosować dla połączeń transmsj szeregowej RS-485. W sytuacj, gdy obwody pomarowe lub sterujące są dłuższe nż 30m lub wychodzą poza obręb budynku wymaga sę nstalowana dodatkowych zabezpeczeń przed przepęcam. W przypadku zakłóceń od strony zaslana zaleca sę stosowane odpowednch fltrów przecwzakłócenowych. Należy pamętać, aby połączena pomędzy fltrem a urządzenem były jak najkrótsze a metalowa obudowa fltru była podłączona do uzemena jak najwększą powerzchną. Ne można dopuścć, aby przewody dołączone do wyjśca fltru begły równolegle do przewodów zakłóconych (np. obwodów sterujących przekaźnkam lub stycznkam). Podłączene napęca zaslającego oraz sygnałów pomarowych sterujących umożlwają złącza śrubowe umeszczone wewnątrz obudowy urządzena. Rys Sposób odzolowana przewodów oraz wymary końcówek kablowych Wszystke podłączena należy wykonywać przy wyłączonym napęcu zaslana. 9

10 Rys Ops wyprowadzeń dla wersj z wyjścam przekaźnkowym Rys Ops wyprowadzeń dla wersj z wyjścam OC Rys Podłączena przetwornków prądowych 2 przewodowych 10

11 Rys Podłączena przetwornków prądowych 3 przewodowych Rys Podłączena przetwornków napęcowych Rys Podłączene zaslana oraz przekaźnków sterujących obcążenam 11

12 Styk wyjść przekaźnkowych ne są wyposażone w obwody gaskowe. Przy wykorzystanu wyjść przekaźnkowych do przełączana obcążeń ndukcyjnych (cewek stycznków, przekaźnków, elektromagnesów, solenodów td.) wymagane jest zastosowane dodatkowego obwodu tłumącego (typowo kondensator 47nF/mn. 250VAC w szereg z rezystorem 100R, dołączone równolegle do styków przekaźnka lub lepej bezpośrednorównolegle do załączanej ndukcyjnośc). W wynku zastosowana obwodu tłumącego zmnejszony zostaje pozom zakłóceń generowanych podczas przełączana oraz zwększona zostaje trwałość styków przekaźnka. Rys Przykłady równoległego podłączena obwodu tłumącego: a) do styków przekaźnka; b) do obcążena ndukcyjnego Rys Przykładowe podłączena wyjśca typu OC 12

13 Rys Podłączene przetwornka 2-przewodowego: a) aktywnego, b) pasywnego (wymagającego dodatkowego zaslana) 13

14 Mernk PMS-620N ne posada separacj galwancznej wejśca pomarowego oraz portu RS W przypadku szeregowego połączena welu urządzeń tego typu lub szeregowego połączena mernka oraz nnych urządzeń posadających wejśca transmsj RS-485 ne zolowane galwanczne, należy bezwzględne stosować separatory (Rys.3.12, 3.13). Jeżel wejśca transmsj są zolowane lub ne są wykorzystywane, stosowane separatora ne jest wymagane. Rys Podłączene przetwornka 2-przewodowego aktywnego z wyprowadzenem sygnału prądowego do nnego układu pomarowego (np. sterownka PLC) Rys Podłączene przetwornka 2-przewodowego pasywnego z wyprowadzenem sygnału prądowego do nnego układu pomarowego (np. sterownka PLC) 14 W przypadku, gdy urządzene B (Rys.3.12, 3.13) posada zolowane wejśce prądowe lub gdy dopuszcza sę różne potencjały mas pomędzy urządzenam A B (np. gdy port RS485 jest separowany lub newykorzystany), pętla prądowa może być zamknęta bez separatora G.

15 Oblczane maksymalnej dopuszczalnej rezystancj wejśca separatora Oblczena maksymalnej rezystancj wejśca separatora (R G max.) oraz przewodów podłączenowych (R W max ) przeprowadzone zostały dla rysunku Zakładamy następujące oznaczena: U S mn. - mnmalne napęce doprowadzone do czujnka, zapewnające jego poprawną pracę (z parametrów techncznych podłączanego czujnka), U g - spadek napęca na wejścu układu separacj galwancznej (stały w zakrese I max = 20 ma 4-20 ma), - maksymalny prąd pomarowy w pętl prądowej, U O = 24V - napęce wyjśca zaslana czujnków urządzena A, R O = 30 - rezystancja wewnętrzna wyjśca zaslana czujnków urządzena A, R INP = 50 - rezystancja wejśca pomarowego urządzena A, przykładowo przy założenu, że U Smn.=12V oraz U g =5V otrzymamy: Jeżel pętla prądowa została zamknęta z pomnęcem separatora G, należy zapewnć, aby rezystancja wejśca pomarowego (R B max.) urządzena B wraz z rezystancją (R W max.) przewodów podłączenowych (Rys.3.12) ne przekraczała maksymalnej dopuszczalnej wartośc określanej według wzoru: przykładowo przy założenu, że U cz mn.=12v otrzymamy: 3.4. KONSERWACJA Urządzene ne posada żadnych wewnętrznych elementów wymennych regulacyjnych dostępnych dla użytkownka. Należy zwrócć uwagę na temperaturę otoczena, w którym urządzene pracuje. Zbyt wysoka temperatura powoduje szybsze starzene sę elementów wewnętrznych skraca okres bezawaryjnej pracy urządzena. W przypadku zabrudzena, do czyszczena urządzena ne należy używać rozpuszczalnków. W tym celu należy stosować cepłą wodę z newelką domeszką detergentu lub w przypadku wększych zabrudzeń alkohol etylowy lub zopropylowy. Stosowane nnych środków może spowodować trwałe uszkodzene obudowy. Po zużycu ne należy wyrzucać ze śmecam mejskm. Produkt oznaczony tym znakem mus być składowany w odpowednch mejscach zgodne z przepsam dotyczącym utylzacj nektórych wyrobów. 15

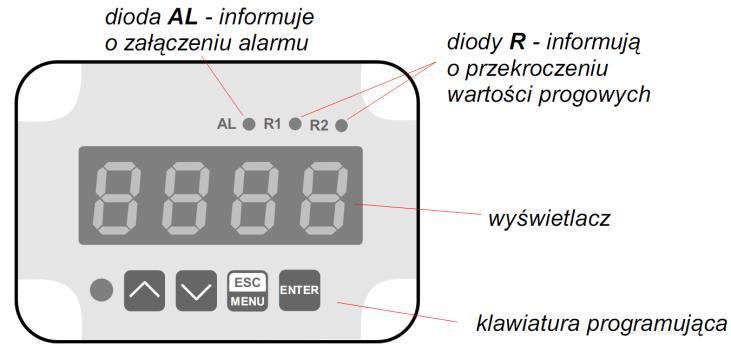

16 4. OPIS PŁYTY CZOŁOWEJ Oznaczena funkcje klawszy: Oznaczene klawsza w treśc nstrukcj: [ESC/MENU] Funkcje: przejśce do menu programowana (przytrzymane przez co najmnej 2 sekundy), opuszczene beżącego pozomu menu powrót do menu nadrzędnego (lub do trybu pomarowego), rezygnacja ze zmany edytowanego parametru urządzena. Oznaczene klawsza w treśc nstrukcj: [ENTER] Funkcje: rozpoczęce edycj parametru, przejśce do podmenu, zatwerdzene zmany edytowanego parametru. Oznaczene klawszy w treśc nstrukcj: [^] [v] Funkcje: zmana beżącej pozycj w menu, modyfkacja parametru urządzena, zmana trybu pracy wyśwetlacza. 16

17 5. ZASADA DZIAŁANIA Po włączenu zaslana na wyśwetlaczu ukazuje sę na chwlę numer zwązany z typem urządzena oraz wersja oprogramowana, następne urządzene przechodz do trybu pomarowego TRYB POMIAROWY W trybe pomarowym wynk wykonanych pomarów prezentowane są na wyśwetlaczu LED. Urządzene przelcza wynk pomarów na wartośc wskazywane według charakterystyk wybranej przez użytkownka. Zakres wynków pomaru odpowadający nomnalnemu zakresow welkośc merzonej określany jest, jako nomnalny zakres pomarowy. Zakres wynków pomaru odpowadający nomnalnemu zakresow welkośc merzonej wraz z rozszerzenam określany jest, jako dopuszczalny zakres pomarowy (Rys. 5.1, 5.2). Rys Defncja zakresów pomarowych w trybe 4 20mA Jeśl wynk pomaru przekracza dopuszczalny zakres pomarowy, zamast wynku wyśwetlany jest komunkat -H- lub -Lo- (zależne od kerunku przepełnena, patrz ops parametrów Lo r H r w menu npt ). Rys Defncja zakresów pomarowych w trybe 0 20mA Jeżel wartość pomaru meśc sę w dopuszczalnym zakrese pomarowym, lecz wynk przekracza zakres wyśwetlana ( ), zamast wynku pomaru wyśwetlany jest komunkat -Ov-. 17

18 W trybe pomarowym możlwy jest podgląd ustawonych wartośc progowych. Po nacśnęcu jednego z przycsków [^] lub [v], wyśwetlana będze naprzemenne nazwa progu (np. rel1 ) oraz jego aktualna wartość. Jeśl w cągu 5 sek. użytkownk ne nacśne żadnego przycsku, urządzene powraca do wyśwetlana pomaru. Jeśl ustawona jest opcja swobodnego dostępu do wartośc progowej (patrz ops Menu SECu ), użytkownk może zmodyfkować wartość progu poprzez wcśnęce klawsza [ENTER] wpsane żądanej wartośc (patrz: EDYCJA PARAMETRÓW). Typ wejśca pomarowego, przedzał wyśwetlanych wartośc, charakterystyka przetwarzana oraz pozycja kropk dzesętnej a także pozom fltracj wskazań, określane są przez użytkownka. Wszystke dostępne parametry pracy urządzena można skonfgurować w menu urządzena (patrz: PROGRAMOWANIE URZĄDZENIA) za pomocą klawatury lub za pośrednctwem nterfejsu RS 485). Konfgurowane urządzena (w menu lub za pośrednctwem nterfejsu RS 485) ne przerywa pracy urządzena DETEKCJA WARTOŚCI SZCZYTOWYCH Mernk PMS-620N wyposażony został w funkcję pozwalającą na detekcję wzualzację wartośc szczytowych sygnału merzonego. Opcje dotyczące tej funkcj znajdują sę w menu HOLd (patrz ops Menu HOLd ). Wykryce wartośc szczytowej następuje w przypadku, gdy wartość sygnału merzonego wzrośne a następne zmaleje o wartość, co najmnej równą wartośc parametru PEA. Wykryta wartość szczytowa jest następne wyśwetlana przez okres czasu defnowany przez parametr tme. Jeżel w trakce wyśwetlana wartośc szczytowej wykryty zostane nowy szczyt, to wartość wyśwetlana zostane uaktualnona rozpoczne sę nowy okres wyśwetlana o długośc tme (Rys.5.3). Po zakończenu okresu wyśwetlana tme lub w przypadku newykryca szczytu urządzene wyśwetla beżącą wartość pomaru. Jeżel HdS = HOLD ustawene wartośc "tme"=0.0 powoduje, że wykryta wartość szczytowa jest podtrzymywana do momentu wcśnęca przycsku [ESC]. Jeżel HdS = real wartość "tme"=0.0 oznacza brak podtrzymywana. Wyśwetlane wartośc szczytowej sygnalzowane jest mganem kropk dzesętnej skrajnej prawej cyfry. Przekaźnk mogą być sterowane w zależnośc od beżącej wartośc pomaru lub wartoścszczytowej (patrz ops Menu HOLd ). Rys Sposób detekcj wartośc szczytowych 18

19 5.3. STEROWANIE WYJŚĆ PRZEKAŹNIKOWYCH Proces regulacj pozomu sygnału merzonego lub zwązanego z sygnałem merzonym umożlwają wyjśca przekaźnkowe urządzena. O stane odpowednego wyjśca przekaźnkowego nformują dody LED (oznaczone lterą R ) znajdujące sę na przednm panelu urządzena. Jeżel urządzene ne posada jednego lub węcej wyjść przekaźnkowych, menu zwązane ze sterowanem danym wyjścem jest nadal dostępne, ale odnos sę wyłączne do sterowana dody LED. W takm przypadku doda LED sygnalzuje przekroczene odpowednego progu. Dzałane wyjśca przekaźnkowego opsane jest za pomocą parametrów: SEtP, SEt2, HYSt, mode, t on, toff, unt oraz AL. W zależnośc od ustawena parametru mode wyjśce przekaźnkowe może być sterowane według jednej lub dwu wartośc progowych. W przypadku sterowana jednoprogowego (Rys. 5.4) przekaźnk może być załączany ( mode = on ) lub wyłączany ( mode = off ) gdy wartość pomarowa znajdze sę w strefe A. W przypadku sterowana dwuprogowego (Rys. 5.5) przekaźnk może być załączany, gdy wartość pomarowa znajdze sę w strefe A ( mode = n ) lub w strefe B ( mode = out ) wyłączany w drugej ze stref sterowana. Rys Sterowane jednoprogowe wyjśca przekaźnkowego/ dody LED Rys Sterowane dwuprogowe wyjśca przekaźnkowego/ dody LED Wyjśca przekaźnkowe oraz dody LED (oznaczone lterą R ) mogą być sterowane zarówno na podstawe wartośc beżącej jak zapamętanej wartośc szczytowej (w przypadku wykorzystywana funkcj detekcj wartośc szczytowych). 19

20 Jedna wartość progowa Zasada dzałana wyjśca przekaźnkowego dla przykładowych ustaweń parametrów przedstawona jest na rys Rys Zasada pracy wyjśca przekaźnkowego Parametr SEtP określa próg zadzałana przekaźnka natomast parametr HYSt opsuje hsterezę przekaźnka (wykres: a). Podczas procesu sterowana wyjśce przekaźnkowe może zmenć stan tylko po przekroczenu (w górę lub w dół) wartośc grancznej sygnału merzonego, rozumanej jako próg+hstereza oraz próg-hstereza, jeśl czas (ta, tb, tc, td) utrzymywana wartośc sygnału na pozome przekraczającym wartość granczną jest wększy nż czas określony parametram t on, toff oraz unt. Jeśl parametry t on oraz toff zostaną ustawone na wartość równą 0 to zmana stanu przekaźnka nastąp natychmast po przekroczenu grancznej wartośc sygnału merzonego (punkty A oraz C, wykresy: a, b, c ). Jeśl parametry t on oraz toff zostaną ustawone na wartość wększą nż 0 to załączene przekaźnka (punkt B ON, D ON, wykresy: a, d, e) nastąp po czase t on od momentu przekroczena wartośc grancznej (punkt B oraz D, wykres: a), natomast wyłączene (punkt B OFF, D OFF, wykresy: a, d, e) nastąp po czase toff od momentu przekroczena wartośc grancznej (punkt B oraz D, wykres: a).

21 Jeśl czas (t A, t B, t C, t D ) utrzymywana wartośc sygnału na pozome przekraczającym wartość granczną będze mnejszy nż ustawony parametrem t on lub toff, przekaźnk ne zmen stanu (punkt A oraz C, wykresy: a, d, e). Stan wyjśca po przekroczenu określonej wartośc grancznej (punkty A, B, C, D) opsuje parametr mode. Przekaźnk może być załączany ( mode = on ) lub wyłączany ( mode = off ), gdy wartość sygnału regulowanego znajdze sę w strefe A (Rys. 5.6 a). Parametr AL pozwala określć sposób reakcj wyjśca przekaźnkowego w przypadku wystąpena sytuacj alarmowej (np. przekroczene dopuszczalnego zakresu pomarowego). Wszystke parametry dotyczące wyjść przekaźnkowych opsane są w rozdzale Menu rel Dwe wartośc progowe Rys Zasada pracy wyjśca przekaźnkowego dla dwóch wartośc progowych 21

22 W przypadku wykorzystywana w procese sterowana dwóch wartośc progowych oprócz parametru SEtP dostępny jest parametr SEt2 określający drug próg zadzałana przekaźnka (Rys. 5.7) a parametry HYSt, mode, t on, toff, unt oraz AL dotyczą obydwu progów. Podczas procesu sterowana wyjśce przekaźnkowe zmena swój stan dla każdego z progów w tak sam sposób jak to zostało opsane dla pojedynczego progu. Zależnośc czasowe określane parametram t on, toff oraz unt równeż dotyczą obydwu progów. W przypadku sterowana dwuprogowego parametr mode określa stan wyjśca przekaźnkowego po osągnęcu przez sygnał merzony wartośc znajdującej sę w określonej strefe, wyznaczonej przez wartośc granczne obydwu progów. Przekaźnk może być załączany, gdy wartość sygnału merzonego znajdze sę w strefe A ( mode = n ) lub w strefe B ( mode = out ) wyłączany w drugej ze stref sterowana (Rys. 5.7). Kolejność wartośc progów SEtP oraz SEt2 może być ustalona dowolne, gdyż sterowane wyjść przekaźnkowych odbywa sę zawsze z uwzględnenem strefy pomędzy wartoścam progowym (strefa A ) oraz stref zewnętrznych (strefa B). 6. PROGRAMOWANIE URZĄDZENIA Menu urządzena umożlwa ustawene wszystkch parametrów urządzena dotyczących m.n. pracy wejśca pomarowego, sposobu wyśwetlana wynków, komunkacj poprzez nterfejs RS 485, ustaweń dostępu. Znaczene poszczególnych parametrów urządzena zostało opsane w rozdzale OPIS MENU. Wybrane parametry urządzena dostępne są bez konecznośc wywoływana menu. Po nacśnęcu jednego z przycsków [^] lub [v], wyśwetlana jest naprzemenne: aktualna wartość perwszego progu wybranego przekaźnka oraz nazwa umożlwająca dentyfkację przekaźnka (np. rel1 ). Jeśl w cągu 5 sek. użytkownk ne nacśne żadnego przycsku, urządzene powraca do wyśwetlana pomaru. Jeśl ustawona jest opcja swobodnego dostępu do progów (patrz ops Menu SECu ), użytkownk może zmodyfkować ch wartość poprzez wybór żądanego progu (przycskam [^] [v]) oraz wcśnęce klawsza [ENTER] wpsane żądanej wartośc (patrz EDYCJA PARAMETRÓW). W trybe swobodnego dostępu do progów po zatwerdzenu zmany progu nowa wartość wyśwetlana jest na przeman z numerem progu jeszcze przez klka sekund. W tym czase można skontrolować wprowadzone zmany progu lub klawszam [^] [v] przejść do edycj nnego progu OBSŁUGA MENU URZĄDZENIA Do menu przechodzmy nacskając przytrzymując przez co najmnej 2 sekundy przycsk [ESC/MENU] w trybe pomarowym. Jeśl hasło zostało zdefnowane za pomocą opcj Scod, to użytkownk mus je podać przed przejścem do opcj menu. Wpsywane hasła odbywa sę analogczne do zmany parametru lczbowego (patrz: EDYCJA PARAMETRÓW), przy czym wyśwetlana jest tylko cyfra aktualne edytowana, a pozostałe zastąpone są myślnkam. Po zatwerdzenu ostatnej cyfry wyśwetlona zostane perwsza z opcj menu lub, w przypadku podana błędnego hasła, naps Err. 22

23 Funkcje klawszy podczas wyboru podmenu oraz parametru do edycj: Zmana beżącej pozycj w menu (wybór menu nższego pozomu lub parametru do edycj). Nazwa wybranej opcj pokazywana jest na wyśwetlaczu. Dzałane klawsza [ENTER] zależy od typu beżącej pozycj Menu: jeśl pozycja w menu odpowada jednemu z parametrów urządzena, wcśnęce [ENTER] powoduje rozpoczęce edycj parametru, jeśl pozycja w menu jest przejścem do menu nższego pozomu, po nacśnęcu [ENTER] na wyśwetlaczu pokazywana jest perwsza z opcj wybranego pozomu menu. Klawsz [ESC/MENU] powoduje opuszczene beżącego pozomu menu powrót do menu nadrzędnego (lub do trybu pomarowego). Po upływe ok. 1 mnuty od ostatnego użyca klawszy, urządzene powraca z dowolnego pozomu menu do trybu pomarowego (tylko wtedy, gdy żaden z parametrów ne jest w trybe edycj) EDYCJA PARAMETRÓW Aby wejść do trybu edycj parametru umożlwającego modyfkację wartośc jednego z parametrów urządzena, należy wybrać odpowedną opcję w menu za pomocą przycsków [^] [v] nacsnąć przycsk [ENTER] Parametry numeryczne (tryb zmany cyfry) Parametry numeryczne wyśwetlane są jako lczby w formace dzesętnym. Sposób wprowadzana nowej wartośc zależny jest od wybranej metody edycj (parametr Edt ). W trybe zmany cyfry ( Edt = dg ) wcśnęce jednego z przycsków [^], [v] powoduje zmanę beżącej (tj. mgającej) cyfry lub znaku lczby (+/-). Krótke przycśnęce [ENTER] powoduje przejśce do edycj następnej pozycj dzesętnej. Wcśnęce przytrzymane [ENTER] przez co najmnej 2 sek. powoduje wyśwetlene pytana o zapamętane ustawonej wartośc (naps SEt? ). Ponowne, krótke nacśnęce klawsza [ENTER] po wyśwetlenu pytana SEt? powoduje zapamętane wprowadzonych zman zakończene edycj parametru. Nacśnęce klawsza [ESC] po wyśwetlenu pytana SEt? powoduje anulowane wprowadzonych zman parametru oraz powrót do menu Parametry numeryczne (tryb płynnej zmany wartośc) W trybe płynnej zmany wartośc ( Edt = Sld ) przycskom [^], [v] przydzelona zostaje odpowedna funkcja. Podczas zwększana wartośc przycsk [^] pełn funkcję przycsku przyśpeszana natomast przycsk [v] pełn funkcję przycsku spowalnana. Podczas zmnejszana wartośc przycsk [v] pełn funkcję przycsku przyśpeszana natomast przycsk [^] pełn funkcję przycsku spowalnana. 23

24 Krótke nacśnęce przycsku przyśpeszana powoduje zmanę wartośc parametru o 1. Wcśnęce przytrzymane przycsku przyśpeszana powoduje płynną zmanę wartośc parametru. Im dłużej trzymany jest przycsk przyśpeszana tym szybcej następuje zmana wartośc. Krótke przycśnęce przycsku spowalnana podczas trzymana przycsku przyśpeszana powoduje chwlowe zmnejszene szybkośc zmany wartośc. Wcśnęce przytrzymane przycsku spowalnana podczas trzymana przycsku przyśpeszana powoduje zmnejszene utrzymane na stałym pozome szybkośc zmany wartośc. Jeżel przy wcśnętych obydwu przycskach puszczony zostane przycsk przyśpeszana to funkcja klawszy zostane zamenona wartość parametru będze sę zmenała w kerunku przecwnym. Początkowa prędkość zmany wartośc będze taka jak w chwl, gdy wcśnęte były obydwa przycsk. Wcśnęce przytrzymane [ENTER] przez co najmnej 2 sek. powoduje wyśwetlene pytana o zapamętane ustawonej wartośc (naps SEt? ). Ponowne, krótke nacśnęce klawsza [ENTER] po wyśwetlenu pytana SEt? powoduje zapamętane wprowadzonych zman zakończene edycj parametru. Nacśnęce klawsza [ESC] po wyśwetlenu pytana SEt? powoduje anulowane wprowadzonych zman parametru oraz powrót do menu Parametry przełącznkowe (typu LISTA ) Parametry przełącznkowe można przedstawć w postac lsty, z której dla danego parametru można wybrać tylko jedną z opcj dostępnych na lśce. Wybór opcj dla parametru przełącznkowego dokonywany jest za pomocą przycsków [^], [v]. Krótke nacśnęce klawsza [ENTER] powoduje wyśwetlene pytana o zapamętane ustawonej wartośc (naps SEt? ). Ponowne, krótke nacśnęce klawsza [ENTER] po wyśwetlenu pytana SEt? powoduje zapamętane wprowadzonych zman zakończene edycj parametru. Nacśnęce klawsza [ESC] po wyśwetlenu pytana SEt? powoduje anulowane wprowadzonych zman parametru oraz powrót do menu. Funkcje klawszy podczas edycj parametrów numerycznych oraz przełącznkowych: Dla parametrów numerycznych: zmana wartośc beżącej (tj. mgającej) cyfry zmana całej wartośc (przyśpeszane, zwalnane, zmana kerunku) Dla parametrów przełącznkowych - zmana stanu przełącznka. W przypadku parametrów numerycznych krótke przycśnęce [ENTER] powoduje przejśce do edycj następnej pozycj dzesętnej natomast przytrzymane przez co najmnej 2 sek. powoduje wyśwetlene pytana SEt?. W przypadku parametrów przełącznkowych krótke przycśnęce [ENTER] powoduje wyśwetlene pytana SEt?. Ponowne, krótke nacśnęce klawsza [ENTER] po wyśwetlenu pytana SEt? powoduje zapamętane wprowadzonych zman zakończene edycj parametru. Anulowane wprowadzanych zman (ne zatwerdzonych klawszem [ENTER] po pojawenu sę pytana SEt? ) oraz powrót do menu. 24

25 6.3. OPIS MENU zapytane o hasło. Jeżel ustawono hasło operatora na wartość nną nż 0000, to każde wejśce do obsług menu poprzedzone jest zapytanem o hasło. W przypadku podana prawdłowego hasła urządzene przechodz do menu, natomast w przypadku podana błędnego hasła na wyśwetlaczu pojawa sę naps Err po chwl oprogramowane powraca do trybu pomarowego. Poneważ na wyśwetlaczu 7-segmentowym ne można bezpośredno wyśwetlć ltery m, zastąpono ją oznaczenem. W nstrukcj jednak dla jasnośc zastosowano psownę normalną (przykładowo mode ) Menu rel1 Menu zawera opcje konfgurujące pracę wyjść przekaźnkowych oraz dod LED oznaczonych lterą R (np. R1 ). Jeżel w urządzenu dostępnych jest klka wyjść przekaźnkowych to każde z wyjść posada własne menu konfguracj pracy (np. menu rel2 dla przekaźnka R2 ). Zasada dzałana wyjść przekaźnkowych została opsana w rozdzale STEROWANIE WYJŚĆ PRZEKAŹNIKOWYCH. Wyjśca przekaźnkowe oraz dody LED (oznaczone lterą R ) mogą być sterowane zarówno na podstawe wartośc beżącej jak zapamętanej wartośc szczytowej (w przypadku wykorzystywana funkcj detekcj wartośc szczytowych). Jeżel urządzene ne posada jednego lub węcej wyjść przekaźnkowych, menu zwązane ze sterowanem danym wyjścem jest nadal dostępne, ale odnos sę wyłączne do sterowana dody LED. W takm przypadku doda LED sygnalzuje przekroczene odpowednego progu. SEtP Set2 HYSt mode - ustawene progu przekaźnka (w zakrese ). Lczbę ujemną wprowadzć można poprzez wpsane znaku '-' na perwszej pozycj dzesętnej (za pomocą przycsków [^], [v]). Próg jest środkem przedzału hsterezy przekaźnka - ustawene drugego progu przekaźnka (w zakrese ). Lczbę ujemną wprowadzć można poprzez wpsane znaku '-' na perwszej pozycj dzesętnej (za pomocą przycsków [^], [v]). Próg jest środkem przedzału hsterezy przekaźnka. Próg ten jest dostępny, gdy parametr mode jest w stane n lub out. - hstereza przekaźnka (w zakrese 0 999). Stan przekaźnka zmena sę przy przekroczenu wartośc: próg+hstereza próg-hstereza. Wyżej wymenone parametry pownny być ustawone tak, aby wartość SEtP + HYSt, SEt2 + HYSt, SEtP - HYSt lub SEt2 - HYSt ne przekraczała zakresu pomarowego. Dodatkowo w przypadku sterowana dwuprogowego ( mode = n lub out ), hsterezy dla obydwu progów ne pownny sę pokrywać (w takm przypadku przekaźnk ngdy ne zmenłby stanu). - tryb pracy przekaźnka. Dostępnych jest 6 możlwośc: noac - przekaźnk neaktywny (na stałe wyłączony) 25

26 on off n - dla regulacj jednoprogowej przekaźnk włącza sę, gdy wartość pomaru jest wększa nż próg+hstereza - dla regulacj jednoprogowej przekaźnk włącza sę, gdy wartość pomaru jest mnejsza nż próg-hstereza - dla regulacj dwuprogowej przekaźnk włącza sę, gdy wartość pomaru jest wększa nż prógl+hstereza mnejsza nż prógh-hstereza, gdze prógl oznacza nższą a prógh wyższą z wartośc progowych SEtP SEt2 out - dla regulacj dwuprogowej przekaźnk włącza sę, gdy wartość pomaru jest mnejsza nż prógl-hstereza lub wększa nż prógh+hstereza gdze prógl oznacza nższą a prógh wyższą z wartośc progowych SEtP SEtP2 modb - przekaźnk sterowany jest poprzez łącze komunkacyjne RS 485. Dody LED śwecą zawsze, kedy styk przekaźnka są zwarte, nezależne od ustawonego trybu pracy. W przypadku zanku zaslana urządzene ne zapamętuje stanu przekaźnka, ustawonego za pośrednctwem łącza RS 485 t on - czas opóźnena, po którym zostane załączony przekaźnk (w przypadku przekroczena wartośc defnowanej przez próg hsterezę). Czas opóźnena określany jest z dokładnoścą 0,1 (w zakrese: ). Jednostka, w jakej wyrażony jest czas określona jest przez parametr unt toff unt AL - czas opóźnena, po którym zostane wyłączony przekaźnk (w przypadku przekroczena wartośc defnowanej przez próg hsterezę). Czas opóźnena określany jest z dokładnoścą 0,1 (w zakrese: ). Jednostka, w jakej wyrażony jest czas określona jest przez parametr unt Jeśl czas przekroczena wartośc: próg+hstereza lub próg-hstereza będze mnejszy nż ustawony parametrem t on lub toff, przekaźnk ne zmen stanu (patrz rozdzał STEROWANIE WYJŚĆ PRZEKAŹNIKOWYCH) - jednostka, w jakej wyrażone są czasy t on toff. Dostępne są 2 opcje: mn SEC - mnuty, - sekundy. - parametr określa sposób reakcj przekaźnka na sytuację alarmową. Dostępne są 3 możlwośc: noch - stan przekaźnka pozostane bez zman, on off - przekaźnk zostane załączony, - przekaźnk zostane wyłączony. Jeśl parametr mode ustawony jest na on, off, n lub Out, przez sytuację alarmową rozumane jest przekroczene dopuszczalnego zakresu pomarowego. Jeśl parametr mode przekaźnka ustawony jest na modb, przez sytuację alarmową rozumana jest przerwa w transmsj dłuższa nż wartość parametru mbto (patrz ops: Menu rs ). 26

27 W przypadku ustawena opcj noch zachowane sę przekaźnka w czase alarmu w pewnych wypadkach może zależeć od ustawena parametru FLt - jeśl FLt ustawono na dużą wartość to np. gwałtowne odłączene sygnału wejścowego będze powodować wolne zmany wartośc wyśwetlanej (alarm włączy sę po pewnym czase, w trakce którego przekaźnk może zmenć stan). Jeżel dla danego przekaźnka parametr AL = on, przekaźnk ten będze reagował w sytuacj alarmowej nawet wtedy, gdy został skonfgurowany jako neaktywny ( mode = noac ) Menu npt Menu zawera opcje konfguracj wejśca pomarowego: type" CHAr - typ wejśca/czujnka. Dostępne są następujące możlwośc: 0-20, wejśca prądowe. 0-10, 2-10, 0-5, wejśca napęcowe. Wartość wyśwetlana defnowana jest przez parametry Lo C, H C (lub przez punkty charakterystyk zdefnowane przez użytkownka) oraz parametr Pnt. - opcja określa typ charakterystyk wejścowej. Dostępne są następujące możlwośc: Ln Sqr Sqrt - charakterystyka lnowa - charakterystyka kwadratowa - charakterystyka perwastkowa W przypadku tych charakterystyk, zakres wyśwetlanych wartośc defnowany jest przez opcje Lo C lub H C. USEr "tn v" "tn h" - charakterystyka określana na podstawe punktów (max. 20) określanych przez użytkownka. Dodawane, modyfkację oraz usuwane punktów charakterystyk umożlwają opcje AddP, EdtP, delp w menu InPt. - charakterystyka objętoścowa zbornka cylndrycznego w pozycj ponowej, określana na podstawe parametrów t Sn, t Sh, t h1, t h2, t h3, t d w menu "InPt" - charakterystyka objętoścowa zbornka cylndrycznego w pozycj pozomej, określana na podstawe parametrów t Sn, t Sh, t h1, t h2, t h3, t d w menu "InPt". Dla wejśca pracującego według charakterystyk użytkownka, jeżel lczba zdefnowanych punktów charakterystyk użytkownka będze mnejsza od 2 to w trybe pomarowym zamast wynku pomaru wyśwetlany będze komunkat Errc nformujący o zbyt małej lośc punktów charakterystyk. Szczegółowy ops sposobu przelczana wyśwetlanego wynku zawarty jest w rozdzale WYZNACZANIE WYŚWIETLANEGO WYNIKU. FLt Pnt Lo C H C - opcja umożlwa zmanę stopna fltracj wskazań. Dopuszczalne są wartośc od 0 (brak fltracj) do 5 (fltracja z maksymalną stałą czasową ok. 2 sekund). - pozycja kropk dzesętnej. Dostępne są następujące możlwośc: 0, 0.0, 0.00, Pozycję kropk wybera sę klawszam [^], [v]. Parametry te określają wartośc wyśwetlane dla mnmalnej maksymalnej wartośc pomaru w wybranym zakrese. Przykładowo dla zakresu prądowego 4-20 ma parametr Lo C określa wartość wyśwetlaną dla prądu 4 ma a parametr H C określa wartość wyśwetlaną dla prądu 20 ma). Dostępny zakres Lczbę ujemną wprowadzć można poprzez wpsane znaku '-' na perwszej pozycj dzesętnej (za pomocą przycsków [^], [v]). 27

28 W przypadku pracy urządzena według charakterystyk objętoścowej zbornka cylndrycznego w pozycj ponowej pozomej (tzn. gdy parametr CHAr = tn v lub CHAr = tn h ) parametry Lo C oraz H C ne są dostępne. t h1, t h2, t h3, t d - parametry defnujące kształt zbornka cylndrycznego (Rys. 6.1, 6.2). a) dla zbornka cylndrycznego w pozycj ponowej: t h1 - wysokość I częśc zbornka o kształce parabolody elptycznej, stała pozycja przecnka- 2-mejsca po przecnku, t h2 - wysokość II częśc zbornka o kształce walca, stała pozycja przecnka - 2-mejsca po przecnku, t h3 - wysokość III częśc zbornka o kształce parabolody elptycznej, stała pozycja przecnka - 2-mejsca po przecnku, t d - średnca zbornka cylndrycznego, stała pozycja przecnka - 2-mejsca po przecnku, b) dla zbornka cylndrycznego w pozycj pozomej: t h1 - długość I częśc zbornka o kształce parabolody elptycznej, stała pozycja przecnka - 2-mejsca po przecnku, t h2 - długość II częśc zbornka o kształce walca, stała pozycja przecnka - 2-mejsca po przecnku, t h3 - długość III częśc zbornka o kształce parabolody elptycznej, stała pozycja przecnka - 2-mejsca po przecnku, t d - średnca zbornka cylndrycznego, stała pozycja przecnka - 2-mejsca po przecnku, t Sn, t Sh - parametry defnujące długość oraz położene sondy odmerzającej pozom ceczy, gazów lub materałów sypkch w zbornku (Rys. 6.1, 6.2). t Sn - odległość sondy od dna zbornka, stała precyzja - 2-mejsca po przecnku, przyjmuje sę, że jednostka t Sn jest 100 razy mnejsza od jednostk t Sh t Sh - zakres pomarowy, stała precyzja - 2-mejsca po przecnku. Wartość jednostk parametru t Sn jest 100 razy mnejsza od wartośc jednostk pozostałych parametrów zbornka cylndrycznego, tzn. gdy ustawmy w parametrze t Sh wartość 10,00 a w parametrze t Sn wartość 08,00, to wartość ustawona w parametrze t Sn faktyczne wynos 00,08 przy zachowanej jednostce t Sh. Jeśl podajemy parametry zbornka w [m] ( t Sn wówczas przyjmuje jednostkę [cm], patrz wyżej) to wyśwetlany wynk objętośc zbornka będze w [m3], jeśl podajemy parametry zbornka w [cm] ( t Sn wówczas przyjmuje jednostkę [mm], patrz wyżej) to wynk objętośc będze wyśwetlany w [cm3]. Jeżel wartość pomaru meśc sę w dopuszczalnym zakrese pomarowym lecz wynk przekracza zakres wyśwetlana (9999) można przesunąć w prawo pozycję przecnka o le jeszcze jest to możlwe (patrz parametr Menu-> npt -> Pnt ). Parametr "t Sh" może meć wartość wększą od wysokośc (dla pozycj ponowej) lub średncy (dla pozycj pozomej) zbornka, co oznacza, że całkowta objętość zbornka może zostać osągnęta przy np. połowe zakresu prądowego. Jeżel przy ustawonej charakterystyce objętoścowej zbornka cylndrycznego zostane przekroczona wartość objętośc zbornka ustawonego za pomocą dostępnych parametrów zbornka to zamast wynku pomaru zostane wyśwetlony komunkat "-H-". 28

29 Rys Parametry zbornka w pozycj ponowej 29

30 Rys Parametry zbornka w pozycj pozomej AddP W przypadku pracy urządzena według charakterystyk użytkownka (tzn. gdy parametr CHAr = USEr ) parametry Lo C oraz H C ne są dostępne do modyfkacj gdyż ch wartośc wyznaczane są na podstawe skrajnych przedzałów charakterystyk użytkownka. - opcja ta umożlwa dodawane punktów do charakterystyk użytkownka. Po wybranu tej opcj urządzene oczekuje na wprowadzene kolejno współrzędnych X oraz Y dla nowego punktu charakterystyk. Wprowadzane współrzędnych odbywa sę według zasad edycj parametrów numerycznych. Współrzędna X określa wartość sygnału wejścowego w stosunku do wybranego zakresu pomarowego. Wartość współrzędnej X wyrażona jest w procentach obejmuje zakres - 99,9 199,9. Współrzędna Y określa wskazane wyśwetlacza dla danej współrzędnej X. Wartość współrzędnej Y można zmenać w zakrese Pozycja kropk dzesętnej dla wskazana określana jest na podstawe ustawena parametru Pnt w menu npt. delp Ne jest możlwe wprowadzene dwóch punktów o tej samej współrzędnej X. Próba wprowadzena współrzędnej X o zdefnowanej wcześnej wartośc powoduje wyśwetlene komunkatu Err. Aby zmodyfkować współrzędne stnejących punktów należy skorzystać z opcj EdtP. Aby odróżnć współrzędne X Y punktów charakterystyk, dla współrzędnych X wyśwetlana jest dodatkowa kropka dzesętna na skrajnym prawym wyśwetlaczu. Dla wejśca pracującego według charakterystyk użytkownka, jeżel lczba zdefnowanych punktów charakterystyk użytkownka będze mnejsza od 2 to w trybe pomarowym zamast wynku pomaru wyśwetlany będze komunkat Errc nformujący o zbyt małej lośc punktów charakterystyk. - opcja ta umożlwa usuwane punktów charakterystyk użytkownka. Po wybranu tej opcj przez ok. 1,5 sek. wyśwetlana jest nformacja o aktualnej lczbe punktów charakterystyk, następne urządzene oczekuje na wybór punktu do usunęca (za pomocą klawszy [^], [v]). Krótke wcskane klawsza [ENTER] powoduje przełączene pomędzy wyśwetlanem współrzędnej X Y. Wcśnęce przytrzymane klawsza [ENTER] przez co najmnej 2 sek. powoduje wyśwetlene pytana del?. Ponowne, krótke wcśnęce klawsza [ENTER] powoduje usunęce beżącego punktu charakterystyk wyśwetlene nformacj o lczbe pozostałych punktów charakterystyk. 30

31 EdtP - opcja ta umożlwa modyfkację wybranego punktu charakterystyk użytkownka. Po wybranu tej opcj przez ok. 1,5 sek. wyśwetlana jest nformacja o aktualnej lczbe punktów charakterystyk, następne urządzene oczekuje na wybór punktu do edycj (za pomocą klawszy [^], [v]). Krótke wcskane klawsza [ENTER] powoduje przełączene pomędzy wyśwetlanem współrzędnej X Y. Wcśnęce przytrzymane klawsza [ENTER] przez co najmnej 2 sek. powoduje przejśce w tryb edycj wybranej współrzędnej. Modyfkacja współrzędnych odbywa sę według zasad edycj parametrów numerycznych. Opcje AddP, delp EdtP dostępne są tylko wówczas, gdy wykorzystywana jest charakterystyka użytkownka (tzn. gdy parametr CHAr = USEr ). Lo r, H r - parametry defnujące zakres dopuszczalnych welkośc wejścowych (Rys. 6.3). Jeśl wartość pomaru meśc sę w zdefnowanym zakrese to odpowedn wynk pomaru wyśwetlony zostane mmo przekroczena nomnalnego zakresu pomarowego. Jeśl sygnał wejścowy wykroczy poza zakres zdefnowany przez Lo r H r zamast wynku pomaru wyśwetlony zostane komunkat -Lo- lub -H- (zależne od kerunku przekroczena zakresu). Rys. 6.3 Określene dopuszczalnego zakresu pomarowego dla przykładowego ustawena parametrów Lo r H r (w trybe 4-20 ) Wartośc Lo r H r określają procentowe rozszerzene nomnalnego zakresu pomarowego. Parametr Lo r ma znaczene tylko w trybach 4-20, 1-5, 2-10 określa dolną grancę przedzału. Przykładowo dla wejśca w trybe 4-20 dolną grancę wyznaczamy według następującego wzoru: Imn = 4 ma - 4 ma Lo r %. Wartość Lo r może zostać ustawona w zakrese %. Parametr H r określa górną grancę przedzału, którą np. dla wejśca 4-20 wyznaczamy według następującego wzoru: Imax = 20 ma + 20 ma H r %. Wartość H r może zostać ustawona w zakrese % (sposób wyznaczana przedzału prądów wejścowych przedstawony jest w przykładze nr 1 rozdzału: WYZNACZANIE WYŚWIETLANEGO WYNIKU). Jeżel wartość pomaru meśc sę w dopuszczalnym zakrese pomarowym, lecz wynk przekracza zakres wyśwetlana ( ), zamast wynku pomaru wyśwetlany jest komunkat -Ov-. 31

32 Opcja br Parametr ten określa stopeń jasnośc wyśwetlacza w zakrese od 1 do Menu HOLd Menu zawera opcje dotyczące funkcj detekcj wartośc szczytowych. Ops funkcj znajduje sę w rozdzale DETEKCJA WARTOŚCI SZCZYTOWYCH: mode - typ wykrywanych zman sygnału merzonego: norm nv - szczyty, wzrost a następne zmnejszene wartośc sygnału o wartość równą co najmnej wartośc parametru PEA, - dolny, zmnejszene a następne wzrost wartośc sygnału o wartość równą co najmnej wartośc parametru PEA. PEA tme HdS - mnmalna welkość zmany sygnału (patrz Rys.5.3), która zostane znterpretowana jako szczyt lub dolna, - maksymalny czas wyśwetlana wartośc szczytowej (lub dolny) ustawany w zakrese 0,0 do 19,9 sekundy z rozdzelczoścą 0,1 sek., Jeżel HdS = HOLD ustawene wartośc "tme"=0.0 powoduje, że wykryta wartość szczytowa jest podtrzymywana do momentu wcśnęca przycsku [ESC]. Jeżel HdS = real wartość "tme"=0.0 oznacza brak podtrzymywana. - typ wartośc prezentowanej na wyśwetlaczu LED: real HOLd - wyśwetlane wartośc beżącej, - wyśwetlane wartośc szczytowej (lub dolny), H r1, H r2 - sposób sterowana wyjść przekaźnkowych/dod R1, R2: real - wyśwetlane wartośc beżącej, HOLd - wyśwetlane wartośc szczytowej (lub dolny), Menu SECu Scod Menu zawera opcje regulujące dostęp do ustawalnych parametrów urządzena: - hasło użytkownka (4-cyfrowa lczba). Jeśl parametr ustawony jest na wartość 0000, hasło jest wyłączone. Jeśl użytkownk zapomn hasła, które uprzedno ustawł, aby uzyskać dostęp do menu wykorzystać można jednorazowe hasło awaryjne. W tym celu należy skontaktować sę z Dzałem Handlowym. Wprowadzene hasła jednorazowego powoduje skasowane hasła użytkownka (tj. ustawene wartośc 0000 ). A r1, A r2 Hasła jednorazowego można użyć TYLKO RAZ!, po jego wykorzystanu zostane anulowane. Możlwość użyca hasła jednorazowego można odnowć jedyne poprzez przesłane urządzena do serwsu. - opcja umożlwa zezwolene ( on ) lub zakaz ( off ) modyfkacj progów zadzałana przekaźnków/dod R1, R2 w trybe pomarowym bez znajomośc hasła użytkownka 32

33 Menu rs Menu zawera opcje konfgurujące nterfejs RS 485: Addr - parametr określa adres urządzena, zgodne z protokołem Modbus (od 0 do 199). Jeśl adres ustalony jest na 0, to urządzene odpowada na adres FFh baud - opcja określa prędkość transmsj nterfejsu szeregowego RS 485. Dostępnych jest 8 możlwośc: 1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6, 115.2, które odpowadają odpowedno prędkoścom: 1200, 2400, 4800, 9600, 19200, 38400, bt/s. mbac mbto resp - opcja ta pozwala określć sposób dostępu do rejestrów konfguracyjnych urządzena poprzez nterfejs RS 485. Dostępne są następujące możlwośc: on - zapsywane rejestrów poprzez nterfejs RS485 jest dozwolone, off - zapsywane rejestrów poprzez nterfejs RS485 jest zabronone. Blokada zapsu ne dotyczy rejestru nr 04h 05h (patrz: WYKAZ REJESTRÓW). - parametr określa maksymalny dopuszczalny czas (w sek.) pomędzy kolejnym poprawnym ramkam modbusowym odebranym przez urządzene. Jeśl czas ten zostane przekroczony, przekaźnk sterowane za pośrednctwem łącza RS-485 ustawą sę w swoje stany alarmowe (patrz ops parametru AL w menu rel1 ). Parametr mbto może zostać ustawony w zakrese od 0 do 99 sekund. Wartość 0 oznacza, że czas pomędzy kolejnym ramkam ne będze kontrolowany. - opcja ta pozwala określć mnmalny czas, po którym urządzene odpowada na zapytane zgodne ze standardem Modbus, odebrane poprzez nterfejs RS485. Protokół transmsj Modbus RTU określa mnmalny czas dentyfkacj/rozdzelena poszczególnych ramek, równy czasow przesyłana 3,5 znaku. Zastosowany w urządzenu nowoczesny, szybk procesor typu RISC umożlwa nemalże natychmastową odpowedź po odebranu zapytana. Dzęk temu przy dużych prędkoścach transmsj czas odpowedz urządzena na zapytane jest bardzo krótk. Jeżel PMS-620N współpracuje z urządzenem (konwerterem) nedostosowanym do tak szybkch odpowedz, to przy dużych prędkoścach transmsj (parametr baud ) należy wprowadzć dodatkowe opóźnene odpowedz. Umożlwa to współpracę PMS-620N z wolnejszym urządzenam, przy ustawenu dużych prędkośc transmsj. Dostępne są następujące możlwośc: Std - odpowedź urządzena następuje bez dodatkowych opóźneń 10c, 20c, 50c, 100c, 200c - odpowedź urządzena następuje z dodatkowym opóźnenem równym czasow wysyłana 10, 20, 50, 100 lub 200 znaków. W wększośc przypadków parametr resp należy ustawć na wartość Std (brak dodatkowych opóźneń). W przypadku nektórych konwerterów nedostosowanych do prędkośc transmsj wększej nż bt/sek. parametr resp należy ustawć na wartość zgodną z tablcą 6.1. Przy współpracy PMS-620N z konwerteram nnych producentów parametr resp należy ustawć dośwadczalne na wartość, dla której ne będą występowały błędy transmsj. Parametr baud Parametr resp 10c 20c 50c Tab.6.1. Ustawena parametru resp 33

34 Opcja Edt Parametr umożlwa wybór sposobu edycj parametrów numerycznych: dg - zmana poszczególnych cyfr edytowanego parametru, Sld - płynna zmana całej wartośc edytowanego parametru Opcja defs Opcja ta umożlwa przywrócene fabrycznych nastaw urządzena. Aby uzyskać dostęp do opcj należy podać hasło specjalne: 5465, następne po wyśwetlenu pytana SEt? potwerdzć czynność klawszem [ENTER] Menu SErv Menu zawera opcje dostępne po podanu hasła serwsowego (wyłączne dla autoryzowanego serwsu). Newłaścwe ustawene parametrów może spowodować błędną pracę urządzena STRUKTURA MENU 34

35 35

36 36

37 7. DZIAŁANIE DIODY ALARMOWEJ Doda alarmowa (AL) załącza sę w przypadku przekroczena dopuszczalnego zakresu pomarowego defnowanego za pomocą parametrów type, Lo r H r w menu InPt. 8. ZABEZPIECZENIE PRZECIWPRZECIĄŻENIOWE Wejśce prądowe wyposażone jest w zabezpeczene chronące rezystor pomarowy przed uszkodzenem. Prąd wejścowy jest ogranczony na pozome 40 ma (typowo). Gdy temperatura rezystora pomarowego zmaleje, zabezpeczene automatyczne wyłącza sę a urządzene powraca do wyśwetlana wartośc pomarowej. Po wyłączenu zabezpeczena pomary przez pewen czas mogą meć neco mnejszą dokładność (do czasu całkowtego wystygnęca układu). 9. WYZNACZANIE WYŚWIETLANEGO WYNIKU Dla uproszczena przykładów przyjęto, że wybrane zostało wejśce prądowe. Wszystke wylczena w ponższych przykładach odnoszą sę do tego wejśca. Przelczena dla wejśca napęcowego wykonywane są analogczne z uwzględnenem odpowednch zakresów jednostk pomarowej. Perwszym krokem do wyznaczena wartośc wyśwetlanej jest wylczene znormalzowanego wynku pomaru (meszczącego sę w zakrese 0-1). W tym celu od wartośc zmerzonej (wyrażonej w ma) odejmuje sę początek zakresu pomarowego (0 ma dla zakresu 0-20 ma lub 4 ma dla zakresu 4-20 ma). W następnym kroku urządzene dzel uzyskany wynk przez szerokość zakresu pomarowego (20 dla zakresu 0-20 ma lub 16 dla zakresu 4-20 ma). Znormalzowany pomar wyraża sę, zatem wzoram: gdze I wej. oznacza prąd wejścowy (w ma) a I n - znormalzowany pomar. Jeśl wartość pomarowa wykroczy poza nomnalny zakres pomarowy (0-20mA lub 4-20mA), a jednocześne będze sę zawerała w dopuszczalnym zakrese wyśwetlana (defnowanym parametram Lo r, H r ), to znormalzowany pomar I n wykroczy poza zakres 0-1, np. dla zakresu 4-20 ma prądu wejścowego 3 ma znormalzowany pomar wynese 0,0625 a dla prądu 22 ma znormalzowany pomar wynese 1,125. W takch przypadkach wszystke wzory dotyczące wyznaczana wyśwetlanego wynku nadal obowązują SPOSOBY PRZELICZANIA WYNIKU POMIARU Sposób dalszego przelczana wynku zależy od wybranego typu charakterystyk wejścowej. Wszystke przedstawone wykresy dotyczą zakresu prądowego 4-20 ma. 37

38 Charakterystyka lnowa Znormalzowany pomar zostaje lnowo przełożony na zakres defnowany parametram LoC, H C (gdy znormalzowany pomar osąga wartość 0, wyśwetlany jest wynk Lo C, gdy znormalzowany pomar osąga wartość 1 - wyśwetlany jest H C ). Sposób przelczana można określć wzorem: gdze W oznacza wyśwetlany wynk. Parametr Lo C może być wększy nż H C, w takm przypadku charakterystyka ulega odwrócenu, tzn. gdy prąd rośne, wartość wyśwetlana maleje. Rys. 9.1 Charakterystyka prosta ( Lo C < H C) odwrócona ( Lo C > H C) Charakterystyka kwadratowa Znormalzowany pomar jest podnoszony do kwadratu, a dalsze przelczena przebegają dentyczne, jak w przypadku charakterystyk lnowej. Sposób przelczana określa sę wzorem: gdze W oznacza wyśwetlany wynk. 38 Rys. 9.2 Charakterystyka prosta ( Lo C < H C) odwrócona ( Lo C > H C)

39 Charakterystyka perwastkowa Znormalzowany pomar jest perwastkowany, a dalsze przelczena przebegają dentyczne, jak w przypadku charakterystyk lnowej. Sposób przelczana określa sę wzorem: gdze W oznacza wyśwetlany wynk. Powyższy wzór przestaje obowązywać, gdy znormalzowany pomar jest ujemny. Sytuacja taka występuje w przypadku przekroczena w dół zakresu pomarowego 4-20 ma. Wartość wyśwetlana dla I n <0 jest równa Lo C (patrz wykresy). Rys. 9.3 Charakterystyka prosta ( Lo C < H C) odwrócona ( Lo C > H C) Charakterystyka użytkownka Charakterystyk użytkownka defnowane są w postac 1 19 połączonych odcnków prostolnjnych (patrz wykres) wyznaczanych na podstawe 2 20 punktów wprowadzonych przez użytkownka do pamęc urządzena (patrz ops Menu npt ). Na podstawe znormalzowanego pomaru I n urządzene wyznacza odpowedn przedzał charakterystyk, np. dla charakterystyk jak na wykrese ponżej I n = 0,65 wybrany zostane przedzał defnowany przez punkty o współrzędnych X = oraz X = Oznaczmy punkty defnujące przedzał przez PL PH (w podanym wyżej przykładze X(PL) = 50.0, X(PH) = ) oraz wartość znormalzowanego pomaru I n dla początku przedzału przez I p (w podanym przykładze I p = I n (PL) = 0,5). Wyśwetlany wynk wyznaczany jest według wzoru: gdze Y(PH), X(PH), Y(PL), X(PL) oznaczają wartośc współrzędnych X Y dla pkt. PH PL. Jeśl znormalzowany pomar wykracza poza zakres wyznaczony poprzez punkty charakterystyk użytkownka, to do oblczeń używany jest odpowedn przedzał skrajny określony przez dwa skrajne punkty. Przykładowo dla charakterystyk na wykrese ponżej I n >1 do oblczeń użyty zostane przedzał defnowany przez punkty o współrzędnych: X(PL) = 90.0., X(PH) =

40 Rys. 9.4 Przykładowa charakterystyka użytkownka Charakterystyka objętoścowa zbornka cylndrycznego Charakterystyka objętoścowa zbornka defnowana jest za pomocą parametrów zbornka (patrz ops Menu npt ). Znormalzowany pomar zostaje lnowo przełożony na zakres pozomu 'h' defnowany parametram t Sn, t Sh (gdy znormalzowany pomar osąga wartość 0, wyśwetlany jest wynk t Sn, gdy znormalzowany pomar osąga wartość 1 - wyśwetlany jest wynk t Sh + t Sn - patrz Rys. 9.5). Sposób przelczana można określć wzorem: h=i n "t Sh"+"t Sn" gdze 'h' oznacza pozom ceczy, gazów lub materałów sypkch w zbornku, patrz Rys. 6.1, Rys. 9.5 Charakterystyka pozomu ceczy, gazów lub materałów sypkch w zbornku w zależnośc od prądu wejścowego w zakrese 4-20mA

41 Objętość zbornka możemy wyrazć ogólnym wzorem: V= Pp dh Możlwe kombnacje kształtu zbornka przy przelczanu objętośc: 9.2. PRZYKŁADY PRZELICZEŃ Przykład 1: Wyznaczane dopuszczalnego zakresu pomarowego (dla trybu 4-20 ) Jeśl w trybe 4-20 użytkownk ustaw parametry Lo r = 20,0% oraz H r = 10,0%, to przedzał dopuszczalnych prądów ustanowony zostane na: 3,2 ma 22 ma. Dolna granca przedzału wynka ze wzoru: 4 ma - 4 ma 20% a górna granca przedzału ze wzoru: 20 ma + 20 ma 10%. Przykład 2: Wyznaczane znormalzowanego pomaru I n Załóżmy, że użytkownk wybrał zakres wejścowy 4-20 ma. Znormalzowany pomar I n oblczamy zgodne ze wzoram ze strony 36, a zatem od wartośc prądu wejścowego (np. 10 ma) odejmujemy początek nomnalnego zakresu pomarowego (w tym przypadku 4 ma): 10 ma - 4 ma = 6 ma. Wynk dzelmy przez szerokość nomnalnego zakresu pomarowego (w tym przypadku 16 ma). Otrzymujemy I n = 6/16 = 0,375. W przypadku prądów wykraczających poza nomnalny zakres pomarowy postępujemy analogczne, np. dla prądu wejścowego 2,5 ma otrzymujemy I n = (2,5-4)/16-0,0938, a dla prądu 20,5 ma otrzymujemy I n = (20,5-4)/16 1,

42 Przykład 3: Charakterystyka lnowa Zakładamy, że użytkownk wybrał charakterystykę lnową oraz zakres wejścowy 4-20 ma. Opcje Lo C oraz H C zostały ustawone odpowedno na wartośc Oblczeń dokonamy dla 3 prądów wejścowych rozważanych w przykładze 2: a) dla prądu 10 ma otrzymujemy I n = 0,375 Zgodne z odpowednm wzorem ze strony 37 mnożymy znormalzowany pomar przez różncę parametrów H C Lo C : 0,375 [1200 -(- 300)] 562. W kolejnym kroku dodajemy do wynku parametr Lo C otrzymujemy wynk (wartość wyśwetlaną): W (-300) = 262 b) dla prądu 2,5 ma otrzymujemy I n = -0,0938. Postępując analogczne do przypadku a) otrzymujemy W c) dla prądu 20,5 ma otrzymujemy I n = 1,0313. Postępując analogczne do przypadku a) otrzymujemy W Przykład 4: Charakterystyka kwadratowa Zakładamy, że użytkownk wybrał charakterystykę kwadratową oraz zakres wejścowy 4-20 ma. Opcje Lo C oraz H C zostały ustawone odpowedno na wartośc Oblczeń dokonamy dla 3 prądów wejścowych rozważanych w przykładze 2: a) dla prądu 10 ma otrzymujemy I n = 0,375 Zgodne z odpowednm wzorem ze strony 37 podnosmy wartość In do kwadratu, a wynk mnożymy przez różncę parametrów H C Lo C : (0,375)2 [1200 -(- 300)] 211. W kolejnym kroku dodajemy do wynku wartość parametru Lo C otrzymujemy wynk (wartość wyśwetlaną): W (-300) = -89 b) dla prądu 2,5 ma otrzymujemy I n = -0,0938. Postępując analogczne do przypadku a) otrzymujemy W c) dla prądu 20,5 ma otrzymujemy I n = 1,0313. Postępując analogczne do przypadku a) otrzymujemy W Przykład 5: Charakterystyka perwastkowa Zakładamy, że użytkownk wybrał charakterystykę perwastkową oraz zakres wejścowy 4-20 ma. Opcje Lo C oraz H C zostały ustawone odpowedno na wartośc Oblczeń dokonamy dla 3 prądów wejścowych rozważanych w przykładze 2: a) dla prądu 10 ma otrzymujemy I n = 0,375 Zgodne z odpowednm wzorem ze strony 37 perwastkujemy znormalzowany pomar, a wynk mnożymy przez różncę parametrów H C Lo C : 0,375 [1200 -(- 300)] 919. W kolejnym kroku dodajemy do wynku wartość parametru Lo C otrzymujemy wynk (wartość wyśwetlaną): W (-300) = 619 b) dla prądu 2,5 ma otrzymujemy I n = -0,0938. Znormalzowany pomar jest ujemny a zatem wyśwetlona zostane wartość W = Lo C = c) dla prądu 20,5 ma otrzymujemy I n = 1,0313. Postępując analogczne do przypadku a) otrzymujemy W 1223.

43 Przykład 6: Charakterystyka użytkownka Zakładamy, że użytkownk wybrał charakterystykę 10-przedzałową oraz zakres wejścowy 4 20mA. Zdefnowane charakterystyk 10-przedzałowej wymaga wprowadzena do pamęc urządzena współrzędnych X oraz Y dla 11 punktów (patrz ops Menu npt ). Oblczeń dokonamy dla 3 prądów wejścowych rozważanych w przykładze 2, w zwązku z tym w oblczenach zostaną wykorzystane tylko nektóre punkty charakterystyk. Załóżmy, że ustawone zostały następujące parametry: X1 = 00.0., Y1 = -50.0, X 2= 10.0., Y2 = -30.0,... X6 = 30.0., Y6 = 30.0, X7 = 40.0., Y7 = 80.0,... X10 = 90.0., Y10 = 900.0, X11 = , Y11 = 820.0, Parametry, które ne zostały wyżej wymenone muszą także zostać odpowedno ustawone (zgodne z wybraną charakterystyką). a) dla prądu 10 ma otrzymujemy I n = 0,375 Wykorzystując wartość I n urządzene dobera dwa najblższe punkty charakterystyk. Dla wartośc I n = 0,375 najblższe punkty mają współrzędne X6 = X7 = Wykorzystując wzory ze str. 38 otrzymujemy X(PL) = 30, Y(PL) = 30, X(PH) = 40, Y(PH) = 80oraz I p = 0,3. Wyśwetlona zostane wartość: b) dla prądu 2,5 ma otrzymujemy I n = -0,0938. Poneważ wartość I n wykracza w dół poza zakres 0 1, do wylczena wynku wykorzystany zostane skrajny dolny przedzał (defnowany przez punkty o współrzędnych X1(PL) = 0, Y1(PL) = -50, X2(PH) = 10, Y2(PH) = -30 oraz I p = 0. Postępując analogczne do przypadku a) otrzymujemy W -69. c) dla prądu 20,5 ma otrzymujemy I n = 1,0313. Poneważ wartość I n wykracza w górę poza zakres 0 1, do wylczena wynku wykorzystany zostane skrajny górny przedzał (defnowany przez punkty o współrzędnych X10(PL) = 90, Y10(PL) = 900, X11(PH) = 100, Y11(PH) = 820 oraz I p = 0,9. Postępując analogczne do przypadku a) otrzymujemy W

44 Przykład 7: Charakterystyka objętoścowa zbornka cylndrycznego w pozycj ponowej. Zakładamy, że użytkownk posada zbornk olejowy w kształce walca położonego w pozycj ponowej o wymarach: wysokość 10m, średnca 4m oraz sondę pozomu ceczy o długośc 10m, na wyjścu której otrzymujemy przeskalowany na prąd pozom ceczy w zakrese 4-20 ma. W perwszej kolejnośc należy ustawć typ wejśca 4-20 ma (patrz parametr "type"). Zdefnowane charakterystyk objętoścowej zbornka cylndrycznego w pozycj ponowej wymaga ustawena parametrów zbornka oraz parametrów sondy: t Sn =00,00 t Sh =10,00 t h1 =00,00 t h2 =10,00 t h3 =00,00 t d =04,00 Rys. 9.6 Charakterystyka objętośc zbornka w zależnośc od prądu wejścowego z sondy pozomu ceczy w zbornku (dla zakresu 4 20mA). Przykład 8: Charakterystyka objętoścowa zbornka cylndrycznego w pozycj pozomej. Zakładamy, że użytkownk posada zbornk na pszencę w kształce walca z denncą położonego w pozycj pozomej o wymarach: długość denncy (częśc I) zbornka wynos 2m, długość walca (częśc II) zbornka 8,05m, a średnca 3,26m oraz sondę pozomu ceczy o długośc 10m, na wyjścu której otrzymujemy przeskalowany na prąd pozom ceczy w zakrese 4-20 ma. W perwszej kolejnośc należy ustawć typ wejśca 4-20 ma (patrz parametr "type"). Zdefnowane charakterystyk objętoścowej zbornka cylndrycznego w pozycj pozomej wymaga ustawena parametrów zbornka oraz parametrów sondy: t Sn =00,00 t Sh =10,00 t h1 =02,00 t h2 =08,05 t h3 =00,00 t d =03,26 44

45 Rys. 9.7 Charakterystyka objętośc zbornka w zależnośc od prądu wejścowego z sondy pozomu ceczy w zbornku (dla zakresu 4 20mA). 10. OBSŁUGA PROTOKOŁU MODBUS Parametry transmsj: Prędkość transmsj: Protokół transmsj: 1 bt startu, 8 btów danych, 1 lub 2 bty stopu (nadawane są 2 bty, akceptowana jest transmsja z jednym oraz dwoma btam), bez kontrol parzystośc wyberana w zakrese od 1200 do bt/sek. zgodny z MODBUS RTU Parametry urządzena oraz wartość pomarowa dostępne są jako rejestry typu HOLDING. Do odczytu rejestru (lub grupy rejestrów) używać należy funkcj 3h, do zapsu rejestrów funkcj 6h lub 10h (zgodne ze specyfkacjam protokołu MODBUS). Za pomocą funkcj 3h oraz 10h można odczytać / zapsać maksymalne 5 rejestrów (w jednej ramce). Urządzene nterpretuje wykonuje ramk typu BROADCAST, ale ne wysyła na ne odpowedz. 45

46 10.1. WYKAZ REJESTRÓW Rejestr Zaps Zakres Ops rejestru 46 01h Ne Wartość beżąca pomaru (bez uwzględnena przecnka) 02h Ne 0h, A0h, 60h 03h Tak h Tak patrz obok Status pomaru; 0h - pomar poprawny; A0h - przekroczene górnej grancy zakresu pomarowego; 60h - przekroczene dolnej grancy zakresu pomarowego Parametr Pnt w podmenu InPt (pozycja kropk dzesętnej) 0-0 ; ; ; Stan przekaźnków oraz dody alarmowej w postac bnarnej (1 - załączony, 0 - wyłączony): e00ba a - przekaźnk R1; b - przekaźnk R2; e - doda AL; W przypadku zapsu rejestru stotne są tylko bty a,b (pozwalają na sterowane przekaźnkam przez łącze RS 485) 06h Ne Wartość szczytu (lub dolny, bez uwzględnena przecnka) 10h Tak h Tak 0 3 Parametr type w podmenu InPt (zakres pomarowy). 0 - zakres 0-20 ma; 1 - zakres 4-20 ma; 2 - zakres 0-10 V; 3 - zakres 2-10 V; 4 - zakres 0-5 V; 5 - zakres 1-5 V Parametr CHAr w podmenu InPt (typ charakterystyk) 0 - lnowa ; 1 - kwadratowa; 2 - perwastkowa; 3 - użytkownka 12h Tak 0 5 Parametr FLt w podmenu InPt (współczynnk fltracj) 13h Tak 0 3 Parametr Pnt w podmenu InPt (kopa rejestru 03h) 0-0 ; ; ; h Tak Parametr Lo C w podmenu InPt, bez uwzględnena przecnka 15h Tak Parametr H C w podmenu InPt, bez uwzględnena przecnka 16h Tak Parametr Lo r w podmenu InPt, wyrażony w 0,1% 17h Tak Parametr H r w podmenu InPt, wyrażony w 0,1% 20h 2 Tak Adres urządzena 21h Ne 21F0h Kod dentyfkacyjny urządzena 22h 3 Tak h 4 Tak h Tak patrz obok 25h Tak 0 5 Parametr baud w podmenu rs (prędkość transmsj); bt/sek.; bt/sek.; bt/sek.; bt/sek.; bt/sek.; bt/sek.; bt/sek.; bt/sek. Parametr mbac w podmenu rs (zezwolene na zaps rejestrów); 0 - zaps zabronony; 1 - zaps dozwolony Parametry w podmenu SECU w postac bnarnej (0 - off, 1 - on ): bt 0 - parametr A r1 ; bt 1 - parametr A r2 ; Parametr resp w podmenu rs (dodatkowe opóźnene prędkośc transmsj); 0 - bez dodatkowych opóźneń; 1 - opcja 10c ; 2 - opcja 20c ; 3 - opcja 50c ; 4 - opcja 100c ; 5 - opcja 200c ;

47 27h Tak Dh Tak 1 8 2Fh Tak 0 1 Parametr mbto w podmenu rs (max. dopuszczalny czas mędzy poprawnym ramkam); 0 - brak kontrol przepływu danych; max. dopuszczalny czas wyrażony w sekundach Opcja br (jasność wyśwetlacza); 1 - najnższa jasność; 8 - najwyższa jasność Opcja Edt (sposób edycj parametrów numerycznych); 0 - tryb dg ; 1 - tryb SLd 30h Tak Parametr SEtP w podmenu rel1, bez uwzględnena przecnka 31h Tak Parametr HySt w podmenu rel1, bez uwzględnena przecnka 32h tak h Tak h Tak h Tak h Tak 0 2 Parametr mode w podmenu rel1 : 0 - tryb noac ; 1 - tryb on ; 2 - tryb off ; 3 - tryb n ; 4 - tryb out ; 5 - tryb modb Parametr t on w podmenu rel1, wyrażony w dzesątych częścach sekundy lub mnuty (w zależnośc od stanu parametru unt - rejestr 35h) Parametr toff w podmenu rel1, wyrażony w dzesątych częścach sekundy lub mnuty (w zależnośc od stanu parametru unt - rejestr 35h) Parametr unt w podmenu rel1 : 0 - opcja SEC ; 1 - opcja mn Parametr AL w podmenu rel1 : 0 - opcja noch ; 1 - opcja on ; 2 - opcja off 37h Tak Parametr SEt2 w podmenu rel1, bez uwzględnena przecnka 38h Tak Parametr SEtP w podmenu rel2, bez uwzględnena przecnka 39h Tak Parametr HySt w podmenu rel2, bez uwzględnena przecnka 3Ah tak 0 3 3Bh Tak Ch Tak Dh Tak 0 1 3Eh Tak 0 2 Parametr mode w podmenu rel2 : 0 - tryb noac ; 1 - tryb on ; 2 - tryb off ; 3 - tryb n ; 4 - tryb out ; 5 - tryb modb Parametr t on w podmenu rel2, wyrażony w dzesątych częścach sekundy lub mnuty (w zależnośc od stanu parametru unt - rejestr 3Dh) Parametr toff w podmenu rel2, wyrażony w dzesątych częścach sekundy lub mnuty (w zależnośc od stanu parametru unt - rejestr 3Dh) Parametr unt w podmenu rel2 : 0 - opcja SEC ; 1 - opcja mn Parametr AL w podmenu rel2 : 0 - opcja noch ; 1 - opcja on ; 2 - opcja off 3Fh Tak Parametr SEt2 w podmenu rel2, bez uwzględnena przecnka 50h Tak 0 1 Parametr mode w podmenu HOLd (typ wykrywanych zman sygnału): 0 - szczyty; 1 - dolny 51h Tak Parametr PEA w podmenu HOLd, bez uwzględnena przecnka 47

48 52h Tak h Tak h Tak h Tak h 5 Tak h 5 Tak h 5 95h 5 96h 5 Tak h 5 Tak Parametr tme w podmenu HOLd wyrażony w dzesątych częścach sekundy Parametr HdS w podmenu HOLd : 0 - opcja real ; 1 - opcja HOLd Parametr H r1 w podmenu HOLd : 0 - opcja real ; 1 - opcja HOLd Parametr H r2 w podmenu HOLd : 0 - opcja real ; 1 - opcja HOLd Wartość współrzędnej X dla punktu nr 1 charakterystyk użytkownka, wyrażona w 0,1% Wartość współrzędnej Y dla punktu nr 1 charakterystyk użytkownka, bez uwzględnena przecnka Kolejne pary współrzędnych X oraz Y dla punktów nr 2 19 charakterystyk użytkownka Wartość współrzędnej X dla punktu nr 20 charakterystyk użytkownka, wyrażona w 0,1% Wartość współrzędnej Y dla punktu nr 20 charakterystyk użytkownka, bez uwzględnena przecnka 2 - po zapse rejestru 20h urządzene odpowada ramką rozpoczynającą sę od starego (ne zmenonego) adresu. 3 - po zapse rejestru 22h urządzene odpowada ramką przesłaną zgodne z nową prędkoścą transmsj. 4 - stan parametru mbac dotyczy równeż zapsu do tego parametru, a zatem za pośrednctwem łącza RS 485 można zablokować możlwość zapsu wszystkch rejestrów, ale odblokowane może nastąpć wyłączne w menu urządzena. 5 - pary współrzędnych X oraz Y punktów charakterystyk użytkownka mogą być wpsane do dowolnej, wolnej pary rejestrów. Para rejestrów jest wolna (tzn. dany punkt ne jest uwzględnany) jeżel współrzędna X dla danego punktu ma wartość 8000h OBSŁUGA BŁĘDÓW TRANSMISJI Jeśl podczas odczytu lub zapsu jednego z rejestrów wystąp błąd to urządzene zwraca ramkę zawerającą kod błędu (zgodne z protokołem Modbus, patrz: przykładowa ramka nr 1). Kody błędów należy nterpretować następująco: 01h 02h 03h 08h A0h 60h - neprawdłowy numer funkcj (dopuszczalne są wyłączne funkcje 03h, 06h 10h), - neprawdłowy numer rejestru do odczytu lub zapsu, - próba zapsu wartośc poza dopuszczalnym zakresem, - zaps rejestru zablokowany przez parametr mbac, - przekroczene nomnalnego zakresu pomarowego w górę, - przekroczene nomnalnego zakresu pomarowego w dół. Kody A0h 60h mogą pojawć sę wyłączne podczas odczytu wartośc wyśwetlanej (rej. 01h) za pomocą funkcj 03h (odczyt pojedynczego rejestru).

49 10.3. PRZYKŁADY RAMEK ZAPYTAŃ I ODPOWIEDZI Przykłady dotyczą urządzena o adrese 1. Wszystke wartośc podawane są szesnastkowo. Oznaczena: ADDR FUNC REG H,L COUNT H,L BYTE C DATA H,L CRC L,H Adres urządzena w systeme Numer funkcj Starsza młodsza część numeru rejestru, do którego odwołuje sę polecene Starsza młodsza część lcznka lośc rejestrów, których dotyczy polecene, rozpoczynając od rejestru, który jest określony przez REG (dopuszczalna wyłączne wartość 1) Lczba bajtów danych zawartych w ramce Starsza młodsza część słowa danych Młodsza starsza część sumy CRC 1. Ramka zapytana o wartość wyśwetlaną przez urządzene o adrese 1: ADDR FUNC REG H,L COUNT H,L CRC L,H D5 CA a) Odpowedź urządzena (zakładamy, że wynk pomaru meśc sę w nomnalnym zakrese pomarowym): ADDR FUNC BYTE C DATA H,L CRC L,H FF F8 04 DATA H, L - wartość wyśwetlana, bez uwzględnena przecnka (w tym wypadku 255). Pozycję przecnka można odczytać poberając dodatkowo rejestr 03h. b) Odpowedź urządzena (w przypadku wykryca błędu): ADDR FUNC ERROR CRC L,H ERROR - kod błędu (w tym przypadku 60h, czyl przepełnene zakresu pomarowego w dół) 49

50 2. Ramka zapytana o kod dentyfkacj typu urządzena ADDR FUNC REG H,L COUNT H,L CRC L,H D4 00 Odpowedź urządzena: ADDR FUNC BYTE C DATA H,L CRC L,H B7 E1 F2 DATA - kod dentyfkacyjny (20B7h) 3. Zmana adresu urządzena z 1 na 2 (zaps rejestru nr 20h) ADDR FUNC REG H,L DATA H,L CRC L,H C1 DATA H - 0 DATA L - nowy adres (2) Odpowedź urządzena (dentyczna z rozkazem): ADDR FUNC REG H,L DATA H,L CRC L,H C1 4. Zmana prędkośc transmsj wszystkch urządzeń dołączonych do sec RS 485 (przykład ramk typu BROADCAST). ADDR FUNC REG H,L COUNT H,L CRC L,H D2 DATA H - 0 DATA L - nowa prędkość transmsj (4 - czyl bt/sek.) Na ramk typu BROADCAST urządzena ne odpowadają. 5. Pobrane danych z rejestrów nr 1, 2, 3 (przykład pobrana welu rejestrów w jednej ramce): ADDR FUNC REG H,L COUNT H,L CRC L,H B 50 COUNT L - lczba rejestrów do pobrana (max. 5)

51 Odpowedź urządzena: ADDR FUNC BYTE C DATA H1,L1 DATA H2,L2 DATA H3,L3 CRC L,H A B4 DATA H1, L1 - rejestr 01h (10 - czyl wartość wyśwetlana 1.0 ), DATA H2, L2 - rejestr 02h (0 - czyl pomar poprawny), DATA H3, L3 - rejestr 03h (1 - czyl pozycja kropk dzesętnej 0,0 ). Protokół MODBUS RTU ne jest w pełn zamplementowany. Dopuszczalne są jedyne wyżej wymenone sposoby komunkacj. 11. LISTA USTAWIEŃ UŻYTKOWNIKA Parametr Ops Wartość fabryczna Parametry pracy przekaźnka R1 (menu rel1 ) Wartość użytkownka SEtP Próg przekaźnka R SEt2 Drug próg przekaźnka R HYSt Hstereza przekaźnka R mode Tryb pracy przekaźnka R1 n 25 t on Czas opóźnena załączena przekaźnka R toff Czas opóźnena wyłączena przekaźnka R unt Jednostka dla parametrów t on, toff SEC 26 AL Sposób reakcj na sytuację alarmową off 26 Parametry pracy przekaźnka R2 (menu rel2 ) SEtP Próg przekaźnka R SEt2 Drug próg przekaźnka R HYSt Hstereza przekaźnka R mode Tryb pracy przekaźnka R2 n 25 t on Czas opóźnena załączena przekaźnka R toff Czas opóźnena wyłączena przekaźnka R unt Jednostka dla parametrów t on, toff SEC 26 Strona opsu AL Sposób reakcj na sytuację alarmową off 26 51

52 Konfguracja wejśca pomarowego (menu npt ) type Typ wejśca, czujnka CHAr Typ charakterystyk wejścowej Ln 27 FLt Stopeń fltracj wskazań 0 27 Pnt Pozycja kropk dzesętnej Lo C Wartość wyśwetlana dla mn. wartośc pomaru H C Wartość wyśwetlana dla max. wartośc pomaru Lo r Dolne rozszerzene zakresu pomarowego 5.0 (%) 31 H r Górne rozszerzene zakresu pomarowego 5.0 (%) 31 Parametry wyśwetlana br Stopeń jasnośc wyśwetlacza br6 32 Konfguracja funkcj detekcj wartośc szczytowych (menu HOLd ) mode Typ wykrywanych zman sygnału norm 32 PEA Mnmalna welkość zmany sygnału tme Maksymalny czas wyśwetlana wartośc szczytowej lub dolny HdS Typ wartośc prezentowanej na wyśwetlaczu LED HOLd 32 H r1 H r2 A r1 A r2 Sposób sterowana wyjśca przekaźnkowego dody R1 Sposób sterowana wyjśca przekaźnkowego dody R2 real 32 real 32 Dostęp do ustawalnych parametrów urządzena (menu SECu ) Zezwolene na zmanę progu przekaźnka R1 bez znajomośc hasła Zezwolene na zmanę progu przekaźnka R2 bez znajomośc hasła Konfguracja nterfejsu RS 485 (menu rs ) on 32 on 32 Addr Adres urządzena 0 33 baud Prędkość transmsj mbac Zezwolene na zaps parametrów urządzena on 33 mbto Max. dopuszczalny czas mędzy poprawnym ramkam 0 33 resp Dodatkowe opóźnene prędkośc transmsj Std 33 Konfguracja sposobu edycj parametrów numerycznych Edt Sposób edycj parametrów numerycznych dg 34 52
