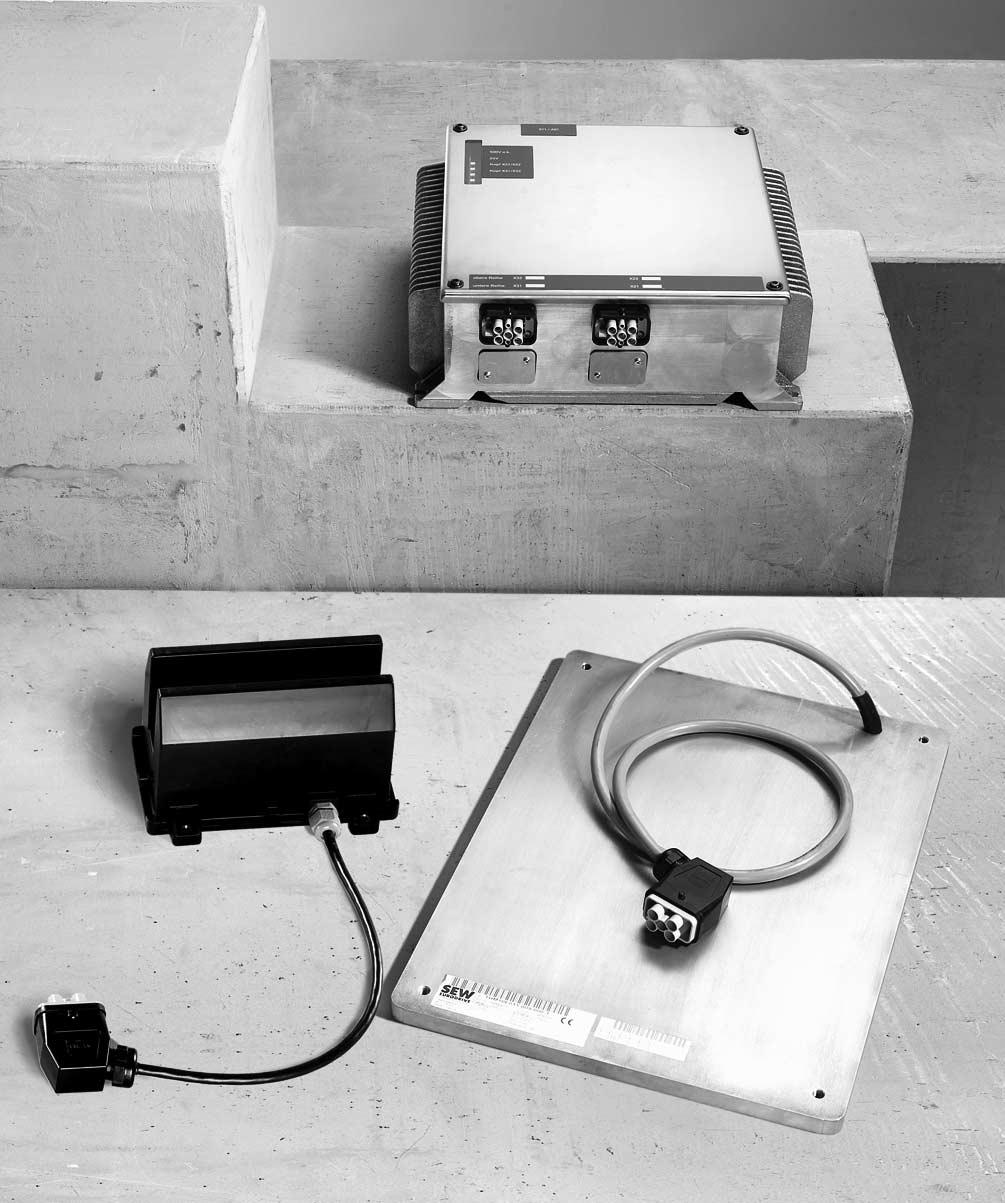

1 Motoreduktory \ Przekładnie przemysłowe \ Technika napędowa \ Automatyka napędowa \ y Mobilne zasilanie energią Głowice odbiorcze MOVITRANS THM10C / THM10E GC Wydanie 07/ / PL Instrukcja obsługi

2 SEW-EURODRIVE Driving the world

3 Spis tresci 1 Ważne wskazówki Wskazówki bezpieczeństwa Instalacja Oznaczenie typu, tabliczki znamionowe i zakres dostawy Budowa urządzenia MOVITRANS THM10C Budowa urządzenia MOVITRANS THM10E Montaż i wskazówki instalacyjne MOVITRANS THM10C Wskazówki montażowe i instalacyjne MOVITRANS THM10E Schemat przyłączeniowy MOVITRANS THM10C Schemat przyłączeniowy MOVITRANS THM10E Dane techniczne Ogólne dane techniczne MOVITRANS THM10C Dane techniczne przewodu linii Dane urządzenia MOVITRANS THM10C Rysunek wymiarowy MOVITRANS THM10C Ogólne dane techniczne MOVITRANS THM10E Dane techniczne przewodu linii Dane urządzenia MOVITRANS THM10E Rysunek wymiarowy MOVITRANS THM10E Indeks zmian Zmiany w porównaniu do poprzedniej wersji Skorowidz Instrukcja obsługi Głowice odbiorcze MOVITRANS THM10C / THM10E 3

4 1 Ważne wskazówki Instrukcja obsługi 1 Ważne wskazówki Objaśnienie symboli wskazówek bezpieczeństwa i ostrzeżenia Koniecznie przestrzegaj zawartych w niniejszej instrukcji wskazówek bezpieczeństwa i ostrzeżeń! Niebezpieczeństwo. Możliwe skutki: śmierć lub ciężkie uszkodzenie ciała. Niebezpieczna sytuacja. Możliwe skutki: lekkie i niegroźne obrażenia ciała. Niebezpieczeństwo uszkodzenia urządzenia. Możliwe skutki: uszkodzenie napędu i urządzeń peryferyjnych. Porady i informacje przydatne dla użytkownika. Przestrzeganie tej Instrukcji obsługi jest warunkiem bezawaryjnej pracy urządzenia i uznania ewentualnych roszczeń z tytułu gwarancji. Przeczytaj więc najpierw instrukcję, zanim rozpoczniesz użytkować urządzenie! Instrukcja obsługi zawiera informacje ważne dla obsługi; należy ją więc przechowywać w pobliżu urządzenia. Użytkowanie zgodne z przeznaczeniem Głowice odbiorcze MOVITRANS THM10C i THM10E przeznaczone są do bezkontaktowego przesyłu energii w urządzeniach przemysłowych. MOVITRANS THM10C i THM10E mogą być eksploatowane wyłącznie z pasującymi i odpowiednimi przetwornicami ruchomymi, np. MOVITRANS TPM12B. Głowice odbiorcze MOVITRANS THM10C i THM10E są elementem wyposażenia dla mobilnych urządzeń abonenckich instalowanych na odcinku przesyłania energii wraz z MOVITRANS. Należy bezwzględnie przestrzegać wszelkich informacji dotyczących danych technicznych i warunków dopuszczalnych w miejscu zastosowania. Uruchomienie (podjęcie pracy zgodnej z przeznaczeniem) jest tak długo niedozwolone, dopóki nie zostanie stwierdzone, że maszyna spełnia wytyczne EMV 89/336/EWG i zachodzi zgodność wyrobu końcowego z wytycznymi dot. maszyn 98/37/EWG (przestrzegać EN 60204). Przy montażu, uruchamianiu i użytkowaniu instalacji z bezkontaktowym transferem energii w oparciu o zasadę indukcji w strefie miejsc pracy należy przestrzegać przepisów stowarzyszeń zawodowych i reguł stowarzyszeń zawodowych B11 "Pola elektromagnetyczne". 4 Instrukcja obsługi Głowice odbiorcze MOVITRANS THM10C / THM10E

5 Ważne wskazówki 1 Zakres zastosowania Jeżeli nie przewidziano wyraźnie urządzenia do tego celu, zabronione jest użytkowanie go: w strefie ochrony przeciwwybuchowej w otoczeniu, w którym występują szkodliwe oleje, kwasy, gazy, opary, pyły, promieniowanie itd. Złomowanie Przestrzegaj aktualnych przepisów: Utylizować zgodnie z właściwościami urządzenia i obowiązującymi przepisami np. jako: złom elektroniczny (płytki drukowane) tworzywa sztuczne (obudowa) blacha miedź itd. Instrukcja obsługi Głowice odbiorcze MOVITRANS THM10C / THM10E 5

6 2 Wskazówki bezpieczeństwa 2 Wskazówki bezpieczeństwa Instalacja i uruchomienie Nigdy nie wolno instalować ani uruchamiać produktów uszkodzonych. Uszkodzenia powinny być bezzwłocznie zgłoszone firmie spedycyjnej. Prace przy instalacji, uruchomieniu i serwisowaniu urządzenia mogą być wykonywane tylko przez wykwalifikowanych elektryków posiadających właściwe przeszkolenie w zakresie zapobiegania wypadkom oraz przy zachowaniu obowiązujących przepisów (np. EN 60204, VBG 4, DIN-VDE 0100/0113/0160). Podczas instalacji i uruchamiania pozostałych podzespołów należy przestrzegać odpowiednich instrukcji! Środki i urządzenia ochronne muszą odpowiadać obowiązującym przepisom (np. EN lub EN 50178). Konieczne środki ochronne: Połączyć MOVITRANS THM10E z wyjściem masy pojazdu. MOVITRANS THM10C / THM10E mogą być łączone z lub odłączana od przetwornicy ruchomej MOVITRANS TPM12B wyłącznie wtedy, gdy przewód sterowniczy nie znajduje się pod napięciem. Użytkowanie niezgodne z przeznaczeniem grozi zniszczeniem styków prądowych. 6 Instrukcja obsługi Głowice odbiorcze MOVITRANS THM10C / THM10E

7 Instalacja Oznaczenie typu, tabliczki znamionowe i zakres dostawy 3 3 Instalacja 3.1 Oznaczenie typu, tabliczki znamionowe i zakres dostawy Przykład oznaczenia typu MOVITRANS THM10C T H M 10 C Wersja: 1 = właściwa dla klienta Pojemność kompensacyjna: 076 = 76 nf Indukcyjność: 022 = 220 µh Moc znamionowa: 008 = 0,8 kw Typ głowicy odbiorczej: C = U-kształtna Szereg konstrukcyjny i rodzina urządzeń Rodzaj montażu: M = mobilny Komponenty: H = głowica odbiorcza Typ: T = MOVITRANS Przykład oznaczenia typu MOVITRANS THM10E T H M 10 E Wersja: 1 = właściwa dla klienta 2 = dopuszczenie UL Pojemność kompensacyjna: 000 = nie zintegrowana Indukcyjność: 009 = 95 µh Moc znamionowa: 015 = 1,5 kw Typ głowicy odbiorczej: E = płaska Szereg konstrukcyjny i rodzina urządzeń Rodzaj montażu: M = mobilny Komponenty: H = głowica odbiorcza Typ: T = MOVITRANS Instrukcja obsługi Głowice odbiorcze MOVITRANS THM10C / THM10E 7

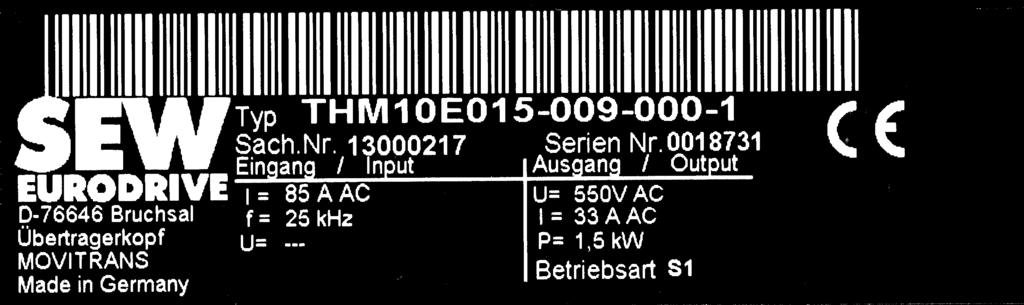

8 3 Instalacja Oznaczenie typu, tabliczki znamionowe i zakres dostawy Przykładowa tabliczka znamionowa Tabliczka znamionowa umieszczona jest z boku na urządzeniu. Rys. 1: Tabliczka znamionowa MOVITRANS THM10A (przykład) 58736AXX LISTED IND. CONT. EQ: 2D06 Rys. 2: Tabliczka znamionowa MOVITRANS THM10E (przykład) 55164AXX Zakres dostawy U-kształtna głowica odbiorcza MOVITRANS THM10C z zainstalowanym przewodem przyłączeniowym (maks. długość 6 m, należy podać przy zamówieniu) i wtyczką HAN Q4/2M. Płaska głowica odbiorcza MOVITRANS THM10E z zainstalowanym przewodem przyłączeniowym (maks. długość 6 m, należy podać przy zamówieniu) i wtyczką HAN Q4/2M. 8 Instrukcja obsługi Głowice odbiorcze MOVITRANS THM10C / THM10E

9 Instalacja Budowa urządzenia MOVITRANS THM10C Budowa urządzenia MOVITRANS THM10C [2] [3] [1] 55931AXX [1] U-kształtna głowica odbiorcza [2] Zainstalowany przewód przyłączeniowy (maks. długość 6 m) z wtyczką HANQ4/2M o kątowym wyjściu przewodu [3] 4 przelotowe otwory gwintowane M6 do mocowania głowicy odbiorczej Instrukcja obsługi Głowice odbiorcze MOVITRANS THM10C / THM10E 9

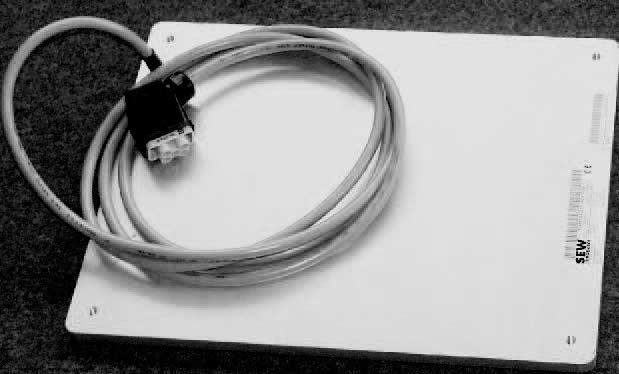

10 3 Instalacja Budowa urządzenia MOVITRANS THM10E 3.3 Budowa urządzenia MOVITRANS THM10E [2] [1] [3] 53901AXX [1] Płaska głowica odbiorcza [2] Zainstalowany przewód przyłączeniowy (maks. długość 6 m) z wtyczką HANQ4/2M o kątowym wyjściu przewodu [3] 4 przelotowe otwory gwintowane M8 do mocowania głowicy odbiorczej 10 Instrukcja obsługi Głowice odbiorcze MOVITRANS THM10C / THM10E

11 Instalacja Montaż i wskazówki instalacyjne MOVITRANS THM10C Montaż i wskazówki instalacyjne MOVITRANS THM10C Podczas instalacji należy bezwzględnie przestrzegać wskazówek bezpieczeństwa! Wskazówki montażowe Przy montażu głowicy odbiorczej THM10C stosować się do poniższych zaleceń: [1] [3] [2] [1] [4] x [b] [b] [5] [5] [b] [b] 55928AXX [1] Śruba mocująca M6 [2] Blaszka mocująca [3] Głowica odbiorcza MOVITRANS THM10C [4] Przewód linii (przewód zasilający) MOVITRANS TLS10E [5] Przewód linii (przewód powrotny) MOVITRANS TLS10E [b] Obszar wolny od metalu i żelaza ferromagnetycznego Zamontuj głowicę odbiorcza MOVITRANS THM10C na środku i równolegle względem wyprowadzonego przewodu sterowniczego. Podczas montażu należy unikać przesunięcia bocznego i kątowego głowicy odbiorczej. Głowice odbiorcze należy montować bez naprężeń. Głowica odbiorcza nie może być pod wpływem działania sił wyginających. Najlepsze połączenie uzyskiwane jest wówczas, gdy odległość x pomiędzy przewodem linii [4] a głowicą odbiorczą THM10C [3] wynosi 19 mm. Przy zmianie odległości x, zmniejsza się jednocześnie napięcie wyjściowe oraz moc wyjściowa ( rozdz. "Dane techniczne"). SEW zaleca, aby stosować aluminiowe blaszki mocujące [2]. Blaszki mocujące [2] wolno montować tylko powyżej urządzenia THM10C. Blaszek mocujących nie wolno montować z boku. Przestrzeń pomiędzy głowicą odbiorczą [3] a przewodem sterowniczym [4] musi być zawsze wolna od materiałów metalicznych. Wokół przewodu linii (b 5 cm) należy zachować obszar wolny od metalu i żelaza ferromagnetycznego [b]. Instrukcja obsługi Głowice odbiorcze MOVITRANS THM10C / THM10E 11

12 3 Instalacja Wskazówki montażowe i instalacyjne MOVITRANS THM10E 3.5 Wskazówki montażowe i instalacyjne MOVITRANS THM10E Podczas instalacji należy bezwzględnie przestrzegać wskazówek bezpieczeństwa! Wskazówki montażowe SEW poleca stosowanie płaskiej głowicy odbiorczej MOVITRANS THM10E. Przy montażu głowicy odbiorczej THM10E stosować się do poniższych zaleceń: [Z] [Z] [1] [2] [3] = = = = max. 20mm 140mm [1] Śruba mocująca M6 [2] Szyna mocująca [3] Głowica odbiorcza MOVITRANS THM10E [4] Przewód linii [4] 55508BXX Zamontuj głowicę przesyłową MOVITRANS THM10E na środku i równolegle względem wyprowadzonego przewodu sterowniczego. Podczas montażu należy unikać przesunięcia bocznego i kątowego głowicy przesyłowej, w przeciwnym razie może dojść do znacznej redukcji przenoszonej mocy. Odległość pomiędzy przewodem sterowniczym [4] a głowicą przesyłową THM10E [3] może wynosić maks. 20 mm. Szyny mocujące [2] można montować wyłącznie powyżej urządzenia THM10E. Szyny mocujące nie mogą być montowane po bokach. Śruby mocujące [1] M8 nie mogą wychodzić poza otwór gwintów. Przestrzeń pomiędzy głowicą przesyłową [3] a przewodem sterowniczym [4] musi być zawsze wolna od materiałów metalicznych. Wokół przewodu sterowniczego, na całej szerokości należy zachować obszar o szer cm, wolny od żelaza. 12 Instrukcja obsługi Głowice odbiorcze MOVITRANS THM10C / THM10E

13 Instalacja Wskazówki montażowe i instalacyjne MOVITRANS THM10E 3 Wyrównanie potencjałów THM10E Pomiędzy poszczególnymi mobilnymi urządzeniami elektrycznymi należy wytworzyć lokalne wyrównanie potencjałów, aby w razie usterki nie mogło wystąpić zbyt wysokie napięcie dotykowe. Połączyć MOVITRANS THM10E i wszystkie urządzenia dodatkowe zgodnie z zasadami zapobiegania zakłóceniom wysokiej częstotliwości z potencjałem odniesienia mobilnego zespołu (płaski, metaliczny styk obudowy urządzenia z nielakierowaną powierzchnią zespołu mobilnego). W tym celu, pomiędzy głowicą przesyłową THM10E a metalową blachą montażową (lub ramą) należy utworzyć na jednej śrubie mocującej urządzenia THM10E niskooporowe wyrównanie potencjałów poprzez zastosowanie połączenia śrubowego z dwustronną tarczą zębatą ( poniższy rysunek). [1] [2] [3] [4] 5510AXX Rys. 3: Niskoomowe wyrównanie potencjałów poprzez połączenie śrubowe z jednostronną tarczą zębatą [1] Śruba [2] Tarcza zębata [3] Płytka montażowa połączona z centralnym wyrównaniem potencjałów [4] MOVITRANS THM10E z gwintem Instrukcja obsługi Głowice odbiorcze MOVITRANS THM10C / THM10E 13

14 3 Instalacja Schemat przyłączeniowy MOVITRANS THM10C 3.6 Schemat przyłączeniowy MOVITRANS THM10C MOVITRANS TPM12B X21 X22 X31 X32 THM10C THM10C THM10C THM10C 58737AXX 3.7 Schemat przyłączeniowy MOVITRANS THM10E MOVITRANS TPM12B X22 X32 THM10E THM10E 53905AXX 14 Instrukcja obsługi Głowice odbiorcze MOVITRANS THM10C / THM10E

15 Dane techniczne Ogólne dane techniczne MOVITRANS THM10C kva i P f n Hz 4 4 Dane techniczne 4.1 Ogólne dane techniczne MOVITRANS THM10C MOVITRANS THM10C Temperatura otoczenia ϑ C Klasa klimatyczna EN , klasa 3K3 Temperatura magazynowania i transportu ϑ L 0 C C Klasa ochrony IP65 Klasa zanieczyszczenia 2 według IEC (VDE ) Ciężar (bez przewodu przyłączeniowego) 2,9 kg Względna wilgotność powietrza 95 %, zroszenie jest niedopuszczalne 4.2 Dane techniczne przewodu linii Opisane dane urządzenia ( rozdział "Dane urządzenia THM10C") obowiązują dla przewodu linii w wersji obwodowej na listwie profilowanej. Przewód linii w wersji obwodowej Prąd znamionowy I N AC 60 A Częstotliwość prądu przewodu linii 25 khz Odległość znamionowa pomiędzy THM10C a przewodem linii 19 mm 4.3 Dane urządzenia MOVITRANS THM10C Głowica odbiorcza THM10C MOVITRANS THM10C Indukcyjność / pojemność 220 µh / 76 nf Maks. napięcie wyjściowe U A AC 550 V Maks. prąd na wejściu AC 16 A Znamionowa moc wyjściowa P N 800 W 1) Maks. utrata mocy P V 25 W 1) por. ustęp "Przenoszona moc". Instrukcja obsługi Głowice odbiorcze MOVITRANS THM10C / THM10E 15

16 4 kva i P f n Hz Dane techniczne Dane urządzenia MOVITRANS THM10C Przenoszona moc W przypadku głowicy odbiorczej MOVITRANS THM10C , rozróżnia się pomiędzy mocą szczytową P 1 (20 s przy cyklu pracy rzędu 5 min) a mocą stałą P 2 (P 1 /P 2 1,1). Geometria przewodu linii / odległość x pomiędzy przewodem linii a głowicą odbiorczą MOVITRANS THM10C Przenoszona moc Prąd przewodu linii = 60 A [mm] Moc szczytowa [W] Moc stała [W] Prosty / Prosty / Prosty / Prosty / Prosty / Promień wewnętrzny r = 750 mm / Promień zewnętrzny r = 750 mm / Promień pionowy α = 7 / Przewód przyłączeniowy Typ kabla 3-żyłowy przewód, typ Ölflex-FD 891 3G2,5 Długość kabla maks. 6 m (dla konkretnego zlecenia) Niewielki promień zgięcia 40 mm Typ wtyczki Harting HAN Q4/2M (styki w wersji z bolcem) Przekrój przewodu 3 x 2,5 mm 2 Schemat przyłączeniowy HAN Q4/2M BK/3 BK/ PE AXX Nr styku Kolor żyły / oznaczenie Obsadzenie 1 bk/1 Biegun 1 3 bk/2 Biegun 2 PE gnye PE 2, 4, 11, 12 - nie dostępne 16 Instrukcja obsługi Głowice odbiorcze MOVITRANS THM10C / THM10E

17 Dane techniczne Rysunek wymiarowy MOVITRANS THM10C kva i P f n Hz Rysunek wymiarowy MOVITRANS THM10C M6 (4x) 87 ± ± ± ± ± ± ± ± ± BXX Instrukcja obsługi Głowice odbiorcze MOVITRANS THM10C / THM10E 17

18 4 kva i P f n Hz Dane techniczne Ogólne dane techniczne MOVITRANS THM10E 4.5 Ogólne dane techniczne MOVITRANS THM10E MOVITRANS THM10E Temperatura otoczenia ϑ C Klasa klimatyczna EN , klasa 3K3 Temperatura magazynowania i transportu ϑ L 0 C C Klasa ochrony IP65 Klasa zanieczyszczenia 2 według IEC (VDE ) Ciężar (z przewodem przyłączeniowym) 7,2 kg Względna wilgotność powietrza 95 %, zroszenie jest niedopuszczalne 4.6 Dane techniczne przewodu linii Wymienione dane urządzenia ( rozdział "Dane urządzenia THM10E") obowiązują dla przewodu sterowniczego w wersji obwodowej do wyprowadzenia naziemnego. Przewód linii w wersji obwodowej Prąd znamionowy I N AC 85 A Częstotliwość prądu przewodu linii 25 khz Odległość pomiędzy przewodem zasilającym i powrotnym 140 mm Maks. odległość pomiędzy THM10E a przewodem 20 mm sterowniczym 4.7 Dane urządzenia MOVITRANS THM10E Głowica odbiorcza THM10E MOVITRANS THM10E Indukcyjność 95 µh Maks. napięcie wyjściowe U A AC 550 V Maks. prąd na wejściu AC 33 A Wyjściowa moc znamionowa / 85 A prądu przewodu linii P N 1500 W Wyjściowa moc znamionowa / 60 A prądu przewodu linii P N 950 W Maks. utrata mocy P V 60 W Termiczna oporność przejściowa aluminiowej płytki nośnej ok. 1 K/W w położeniu poziomym Przewód przyłączeniowy Typ przewodu bez dopuszczenia UL Typ Ölflex-Classic 190 Typ przewodu z dopuszczeniem UL 5-żyłowy przewód, typ Ölflex-FD 891 5G2,5 Przekrój przewodu 5 x 2,5 mm 2 Długość kabla Typ wtyczki Niewielki promień zgięcia 3,5 m; maks. 6 m (dla konkretnego zlecenia) Harting HAN Q4/2M (styki w wersji z bolcem) 60 mm 18 Instrukcja obsługi Głowice odbiorcze MOVITRANS THM10C / THM10E

19 Dane techniczne Rysunek wymiarowy MOVITRANS THM10E kva i P f n Hz 4 Schemat przyłączeniowy HAN Q4/2M BK/3 BK/1 GNYE BK/2 BK/ PE AXX Nr styku Kolor żyły / oznaczenie Obsadzenie 1 bk/1 Biegun 1 2 bk/2 Biegun 1 3 bk/3 Biegun 2 4 bk/4 Biegun 2 PE gnye PE 11, 12 - Nie dostępne 4.8 Rysunek wymiarowy MOVITRANS THM10E 425 M8 (4x) Ø AXX Instrukcja obsługi Głowice odbiorcze MOVITRANS THM10C / THM10E 19

20 5 Indeks zmian Zmiany w porównaniu do poprzedniej wersji 5 Indeks zmian 5.1 Zmiany w porównaniu do poprzedniej wersji Poniżej przedstawiono zmiany porównaniu do wydania 06/2005, numer katalogowy (PL). Na nowo opracowano informacje na temat instalacji, montażu oraz dane techniczne nowej głowicy odbiorczej THM10C. 20 Instrukcja obsługi Głowice odbiorcze MOVITRANS THM10C / THM10E

21 Skorowidz 6 6 Skorowidz B Budowa urządzenia THM10C...9 THM10E...10 D Dane techniczne THM10C Dane urządzenia...15 Ogólne...15 Podłączenie HAN Q4/2M...16 Przenoszona moc...16 Przewód przyłączeniowy...16 Rysunek wymiarowy...17 Dane techniczne THM10E Dane urządzenia...18 Głowica odbiorcza...18 Ogólne...18 Podłączenie HAN Q4/2M...19 Przewód linii...15, 18 Przewód przyłączeniowy...18 Rysunek wymiarowy...19 Dane urządzenia THM10C...15 THM10E...18 I Indeks zmian...20 Zmiany w porównaniu do poprzedniej wersji...20 Instalacja Wskazówki montażowe THM10C...11 Wskazówki montażowe THM10E...12 O Ostrzeżenia...4 Oznaczenie typu THM10C...7 THM10E...7 P Przenoszona moc THM10C Przewód linii... 15, 18 Przewód przyłączeniowy THM10C THM10E R Rysunek wymiarowy THM10C THM10E S Schemat przyłączeniowy HAN Q4/2M... 16, 19 THM10C THM10E T Tabliczka znamionowa THM10C... 8 THM10E... 8 U Użytkowanie zgodne z przeznaczeniem... 4 W Wskazówki bezpieczeństwa... 4 Instalacja i uruchomienie... 6 Wskazówki montażowe THM10C Wskazówki montażowe THM10E Wyrównanie potencjałów THM10E Z Zakres dostawy... 8 Zakres zastosowania... 5 Złomowanie... 5 Instrukcja obsługi Głowice odbiorcze MOVITRANS THM10C / THM10E 21
