Instrukcja obsługi. Stacjonarne zasilanie energetyczne MOVITRANS Przetwornica TPS10A. Wydanie 09/2004 GC / PL

Transkrypt

1 Motoreduktory \ Przekładnie przemysłowe \ Elektronika napędowa \ Automatyka napędowa \ y Stacjonarne zasilanie energetyczne MOVITRANS Przetwornica TPS10A GC Wydanie 09/ / PL Instrukcja obsługi

2 SEW-EURODRIVE Driving the world

3 Spis tresci 1 Ważne wskazówki Wskazówki bezpieczeństwa Instalacja Oznaczenie typu, tabliczki identyfikacyjne i zakres dostawy Budowa urządzenia wielkość 2 (TPS10A040) Budowa urządzenia wielkość 4 (TPS10A160) Opcja złącza szeregowego typu USS21A (RS-232) Wskazówki dotyczące instalacji Instalacja zgodna z wymogami UL Osłona przed dotykiem Schemat połączeń dla wielkości 2 (TPS10A040) Schemat połączeń dla wielkości 4 (TPS10A160) Schemat połączeń dla jednostki sterującej (TPS10A) Montaż i demontaż jednostki przyłączeniowej Podłączenie opcji złącza szeregowego typu USS21A (RS-232) I 0 4 Uruchomienie Stan roboczy oraz nastawa wartości zadanej Uruchomienie krok po kroku Eksploatacja i obsługa Wskazania robocze Reset błędu Funkcja Auto-Reset Zdolność przeciążeniowa Granice wyłączenia elektroniki kva f i n P Hz 6 Dane techniczne Informacje ogólne Filtry sieciowe Dane urządzenia Dane elektroniczne Rysunki wymiarowe Skorowidz Instrukcja obsługi MOVITRANS Przetwornica TPS10A 3

4 1 Ważne wskazówki Instrukcja obsługi 1 Ważne wskazówki Wskazówki bezpieczeństwa iostrzeżenia Należy bezwzględnie przestrzegać poniższych ostrzeżeń i zaleceń dotyczących bezpieczeństwa! Niebezpieczeństwo. Możliwe skutki: śmierć lub ciężkie uszkodzenie ciała. Niebezpieczna sytuacja. Możliwe skutki: lekkie i nieznaczne uszkodzenia ciała. Niebezpieczeństwo uszkodzenia urządzenia. możliwe skutki: uszkodzenie napędu i szkody w otoczeniu. Porady i informacje przydatne dla użytkownika. Przestrzeganie tej instrukcji obsługi jest warunkiem bezawaryjnej pracy urządzenia i uznania ewentualnych roszczeń z tytułu gwarancji. Przeczytaj więc najpierw instrukcję, zanim rozpoczniesz użytkować urządzenie! Instrukcja obsługi zawiera informacje ważne dla obsługi; należy ją więc przechowywać w pobliżu urządzenia. Użytkowanie zgodne z przeznaczeniem Przetwornice MOVITRANS TPS10A są urządzeniami do bezdotykowej transmisji energii w instalacjach produkcyjnych i przemysłowych. Do przetwornicy podłączaj tylko przeznaczone do tego celu, odpowiednie komponenty, jak na przykład moduł MOVITRANS TAS10A. Przetwornice MOVITRANS TPS10A są urządzeniami do stacjonarnego montażu w szafach sterowniczych. Należy bezwzględnie przestrzegać wszelkich informacji dotyczących danych technicznych i warunków dopuszczalnych w miejscu zastosowania. Uruchomienie (podjęcie pracy zgodnej z przeznaczeniem) jest tak długo niedozwolone, dopóki nie zostanie stwierdzone, że maszyna spełnia wytyczne EMV-89/336/EWG i zachodzi zgodność wyrobu końcowego z wytycznymi dot. maszyn 89/392/EWG (przestrzegać EN 60204). Podczas montażu, uruchamiania oraz eksploatacji instalacji w technice bezdotykowej transmisji energii, z wykorzystaniem indukcji, należy w strefie stanowisk roboczych stosować się do przepisów i zasad BG wg BGV11 "Pola elektromagnetyczne". 4 Instrukcja obsługi MOVITRANS Przetwornica TPS10A

5 Ważne wskazówki 1 Zakres zastosowania Zabronione jest, jeżeli nie przewidziano wyraźnie do tego celu: Zastosowanie w obszarach zagrożonych wybuchem Zastosowanie w otoczeniu, w którym występują szkodliwe oleje, kwasy, gazy, opary, pyły, promieniowanie itd. Stosowanie w obiektach niestacjonarnych, w których występują drgania i udary wykraczające poza wymagania EN Złomowanie Przestrzegaj aktualnych przepisów: utylizować zgodnie z właściwościami urządzenia i obowiązującymi przepisami np. jako: Złom elektroniczny (obwody drukowane) Tworzywa sztuczne (obudowa) Blacha Miedź itd. Instrukcja obsługi MOVITRANS Przetwornica TPS10A 5

6 2 Wskazówki bezpieczeństwa 2 Wskazówki bezpieczeństwa Instalacja i uruchomienie Nigdy nie wolno instalować ani uruchamiać produktów uszkodzonych. Uszkodzenia powinny być bezzwłocznie zgłoszone firmie spedycyjnej. Prace przy instalacji, uruchomieniu i serwisowaniu urządzenia mogą być wykonywane tylko przez wykwalifikowanych elektryków posiadających właściwe przeszkolenie w zakresie zapobiegania wypadkom oraz przy zachowaniu obowiązujących przepisów (np. EN 60204, VBG 4, DIN-VDE 0100/0113/0160). Podczas instalacji i uruchamianiu pozostałych komponentów należy przestrzegać odnoszących się do nich instrukcji! Środki i urządzenia ochronne muszą odpowiadać obowiązującym przepisom (np. EN lub EN 50178). Konieczne środki ochronne: uziemienie urządzenia Konieczne urządzenie ochronne: urządzenia ochronne nadprądowe Urządzenie spełnia wymogi bezpiecznego rozdzielenia przyłączy mocy i elektroniki zgodnie z normą EN Aby zagwarantować bezpieczne rozdzielenie, wszystkie podłączone obwody prądowe powinny również spełniać wymogi bezpiecznego rozdzielenia. Poprzez zastosowanie odpowiednich środków (np. wejście binarne DIØØ "/Blokada stopnia wyjściowego" połączone z DGND) zapewnić, aby w trakcie załączania sieci instalacja nie ruszyła samoczynnie. Eksploatacja i serwis Przed zdjęciem pokrywy ochronnej odłącz urządzenie od sieci. Niebezpieczne napięcia mogą utrzymywać się w urządzeniu jeszcze przez 10 minut po odłączeniu go od sieci. Gdy pokrywa ochronna jest zdjęta, urządzenie posiada klasę ochrony IP00, a na wszystkich podzespołach, z wyjątkiem elektroniki sterowania, występują niebezpieczne napięcia. Podczas pracy urządzenie musi być zamknięte. W stanie włączonym występują na zaciskach wyjściowych i podłączonych do nich kablach i zaciskach niebezpieczne napięcia. Niebezpieczne napięcia mogą występować również wtedy, gdy urządzenie jest zablokowane. Zgaśnięcie diody LED V1 i innych elementów sygnalizujących nie jest żadnym potwierdzeniem tego, że urządzenie jest odłączone od sieci i nie znajduje się pod napięciem. Funkcje bezpieczeństwa właściwe dla urządzenia mogą spowodować zatrzymanie instalacji. Usunięcie przyczyny zakłócenia lub reset może prowadzić do tego, iż instalacja uruchomi się z powrotem samoczynnie. Jeśli ze względów bezpieczeństwa jest to niedopuszczalne, to należy najpierw odłączyć urządzenie od sieci a następnie usunąć przyczynę zakłócenia. 6 Instrukcja obsługi MOVITRANS Przetwornica TPS10A

7 Instalacja Oznaczenie typu, tabliczki identyfikacyjne i zakres dostawy 3 3 Instalacja 3.1 Oznaczenie typu, tabliczki identyfikacyjne i zakres dostawy Przykład oznaczenia typu T P S 10 A N F Wersja: 1 = specyfikacja klienta Rodzaj zasilania: 3 = 3-fazowe przyłącze napięcia zasilania Stopień zakłóceń radiowych: 0 = brak zakłóceń radiowych Napięcie przyłączeniowe: 5 = napięcie sieciowe 500 V AC Prąd przewodu liniowego: 0 = nie ustawiony Rodzaj chłodzenia: F = z radiatorem i wentylatorem Wersja obudowy: N = klasa ochrony IP10 Moc znamionowa: 040 = 4 kw / 160 = 16 kw Wersja: A Szereg konstrukcyjny i rodzina: 10 = standard Rodzaj montażu: S = stacjonarny Komponenty: P = power unit (jednostka zasilająca) Typ: T = MOVITRANS Instrukcja obsługi MOVITRANS Przetwornica TPS10A 7

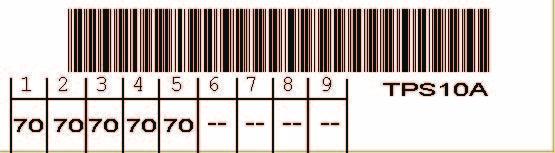

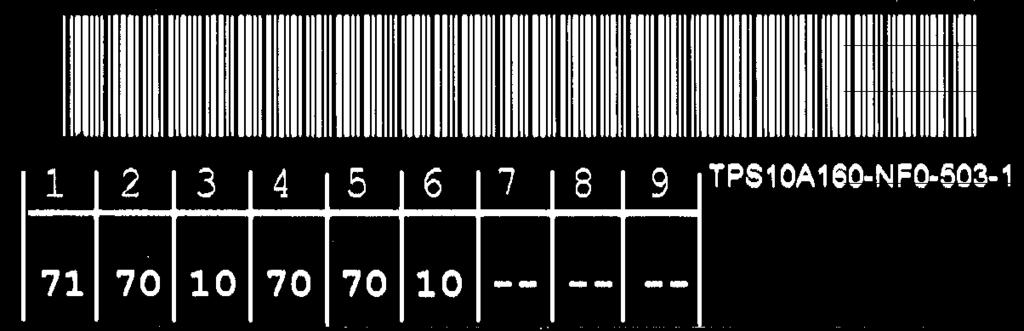

8 3 Instalacja Oznaczenie typu, tabliczki identyfikacyjne i zakres dostawy Przykładowa tabliczka znamionowa Tabliczka znamionowa umieszczona jest z boku na urządzeniu. Rys. 1: Tabliczka znamionowa MOVITRANS TPS10A (przykład) 51420AXX Poza tym z przodu na module sterowania (nad gniazdem wtykowym TERMINAL) umieszczone jest oznaczenie typu. Rys. 2: Etykieta znamionowa MOVITRANS TPS10A (przykład) 51426AXX Podstawowe cechy dostarczanych urządzeń Moduł mocy z jednostką sterującą dodatkowo przy wielkości 2 (TPS10A040): 1 sztuka zacisku ekranującego mocy dodatkowo przy wielkości 4 (TPS10A160): 2 sztuki osłony przed dotykiem dla zacisków mocy 8 Instrukcja obsługi MOVITRANS Przetwornica TPS10A

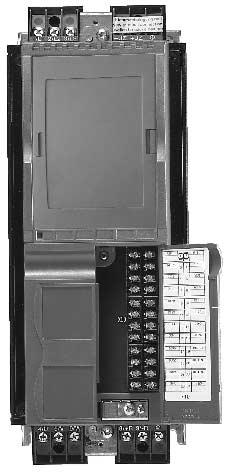

9 Instalacja Budowa urządzenia wielkość 2 (TPS10A040) Budowa urządzenia wielkość 2 (TPS10A040) [1] [2] [3] [4] [5] [6] V1 V2 V3 [12] [13] [14] [15] [16] G1 G2 -I +I [17] [18] [7] [8] [9] [10] [11] Rys. 3: Budowa urządzenia MOVITRANS TPS10A AXX [1] Moduł mocy [2] Jednostka sterująca [3] X1: Przyłączenie napięcia zasilania L1 (1) / L2 (2) / L3 (3) [4] X5: Przyłączenie zacisku ekranującego mocy [5] X4: Wyprowadzenie napięcia obwodu pośredniego -U Z / +U Z [6] X4: Przyłącze PE ( ) [7] X2: Przyłącze Żyrator G1 (4) / G2 (5) [8] Zacisk jest bez funkcji [9] X6: Przyłączenie zacisku ekranującego mocy [10] X3: Sprzężenie zwrotne -I (6) / +I (9) [11] X3: Przyłącze PE ( ) [12] Diody LED V1 / V2 / V3 [13] Śruba mocująca A dla jednostki przyłączeniowej [14] Jednostka przyłączeniowa dla przewodów sterowniczych, zdejmowana [15] Klapka jednostki przyłączeniowej z opisem [16] X10: Listwa zaciskowa elektroniki [17] Śruba mocująca B dla jednostki przyłączeniowej [18] Śruba dla zacisku ekranującego elektroniki Instrukcja obsługi MOVITRANS Przetwornica TPS10A 9

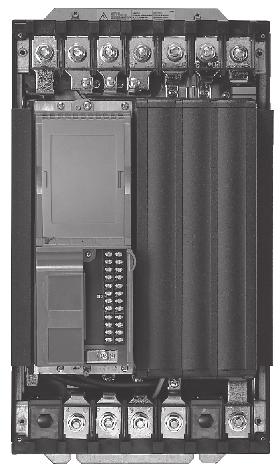

10 3 Instalacja Budowa urządzenia wielkość 4 (TPS10A160) 3.3 Budowa urządzenia wielkość 4 (TPS10A160) [1] [2] [3] [4] [5] [6] V1 V2 V3 [12] [13] [14] [15] [16] [17] [18] [7] [8] [9] [10] [11] Rys. 4: Budowa urządzenia MOVITRANS TPS10A AXX [1] Moduł mocy [2] Jednostka sterująca [3] X1: Przyłącze PE ( ) [4] X1: Przyłączenie napięcia zasilania L1 (1) / L2 (2) / L3 (3) [5] X4: Wyprowadzenie napięcia obwodu pośredniego -U Z / +U Z [6] X4: Przyłącze PE ( ) [7] Zacisk jest bez funkcji [8] X2: Przyłącze Żyrator G1 (4) / G2 (5) [9] X3: Sprzężenie zwrotne -I (6) / +I (9) [10] Zacisk jest bez funkcji [11] X3: Przyłącze PE ( ) [12] Diody LED V1 / V2 / V3 [13] Śruba mocująca A dla jednostki przyłączeniowej [14] Jednostka przyłączeniowa dla przewodów sterowniczych, zdejmowana [15] Klapka jednostki przyłączeniowej z opisem [16] X10: Listwa zaciskowa elektroniki [17] Śruba mocująca B dla jednostki przyłączeniowej [18] Śruba dla zacisku ekranującego elektroniki 10 Instrukcja obsługi MOVITRANS Przetwornica TPS10A

11 Instalacja Opcja złącza szeregowego typu USS21A (RS-232) Opcja złącza szeregowego typu USS21A (RS-232) Numer katalogowy Opis Przetwornice MOVITRANS TPS10A można wyposażyć w bezpotencjałowe złącze RS-232. Złącze RS-232 posiada 9-pinowe gniazdo Sub-D (standard EIA). Złącze to umieszczono w obudowie i przystosowano do bezpośredniego montażu na przetwornicy (gniazdo wtykowe - TERMINAL). Opcja ta może być przyłączana w trakcie pracy instalacji. Szybkość transmisji złącza RS-232 wynosi 9600 bodów. Uruchomienie, obsługę i serwisowanie można przeprowadzać za pomocą komputera PC przy użyciu złącza szeregowego. Do tego celu służy oprogramowanie SEW SHELL TPS. [1] V1 V2 V3 [2] 55299AXX Rys. 5: Jednostka sterująca MOVITRANS TPS10A ze złączem szeregowym typu USS21A (RS-232) [1] Złącze szeregowe typu USS21A (RS-232) [2] Jednostka sterująca Instrukcja obsługi MOVITRANS Przetwornica TPS10A 11

12 3 Instalacja Wskazówki dotyczące instalacji 3.5 Wskazówki dotyczące instalacji Podczas instalacji należy bezwzględnie przestrzegać wskazówek bezpieczeństwa! Momenty dociągające Stosuj wyłącznie oryginalne elementy przyłączeniowe. Uwzględnić momenty dociągające dla zacisków mocy: Wielkość 2 (TPS10A040) 1,5 Nm (13.3 lb.in) Wielkość 4 (TPS10A160) 14 Nm (124 lb.in) Zalecane narzędzia Do podłączenia listwy zaciskowej elektroniki X10 stosuj tylko wymienione poniżej narzędzia. Inne narzędzia powodują zniszczenie łba śruby: śrubokręt krzyżakowy Phillips wielkość 1 według DIN 5262 PH1 śrubokręt płaski DIN 5265, wielkość 4,0 x 0,8 lub 4,5 x 0,8 Odprowadzenie ciepła i położenie montażowe W celu zapewnienia właściwego odprowadzenia ciepła, pozostaw nad i pod urządzeniem wolną przestrzeń rzędu 100 mm (4 in). Podczas projektowania prosimy przestrzegać informacji zawartych w rozdziale "Dane techniczne". Boczna wolna przestrzeń jest zbędna, urządzenia mogą być montowane w szeregu. W przypadku wielkości 4 (TPS10A160) nie montuj na przestrzeni 300 mm (11.81 in) nad urządzeniem żadnych elementów wrażliwych na ciepło. Urządzenia montuj w pozycji pionowej. Montaż poziomo, skośnie lub do góry nogami jest niedozwolony. Stycznik sieciowy Jako styczniki sieciowe (K11) stosuj wyłącznie styczniki kategorii AC3 (IEC 158-1). Dławik sieciowy Więcej niż cztery urządzenia na jednym przyjętym dla prądu sumarycznego styczniku sieciowym: Zastosuj trójfazowy dławik sieciowy w celu ograniczenia prądu rozruchowego. Oddzielne kanały kablowe Przewody silnoprądowe i elektroniki prowadź w oddzielnych kanałach kablowych. Bezpieczniki wejściowe i wyłącznik ochronny różnicowo-prądowy Zainstaluj bezpieczniki wejściowe dla zabezpieczenia przewodu (nie urządzenia) na początku przewodu sieciowego za odgałęzieniem szyny zbiorczej. Używać D, DO, NH lub wyłącznika ochronnego przewodów. Wyłącznik różnicowo-prądowy jako jedyne urządzenie ochronne (wyjątek: uniwersalny wyłącznik różnicowo-prądowy) jest niedopuszczalny. Przy normalnej pracy przetwornicy mogą występować prądy upływowe > 3,5 ma. Przyłącze PE ( EN 50178) W przypadku przewodu sieciowego < 10 mm 2 (AWG8), należy ułożyć drugi przewód PE o przekroju przewodu sieciowego równolegle do przewodu ochronnego poprzez oddzielne zaciski lub przewód ochronny Cu o przekroju 10 mm 2 (AWG8). W przypadku przewodu sieciowego 10 mm 2 (AWG8) użyj przewód ochronny Cu o przekroju przewodu sieciowego. 12 Instrukcja obsługi MOVITRANS Przetwornica TPS10A

13 Instalacja Wskazówki dotyczące instalacji 3 Filtry sieciowe W celu zachowania wartości granicznych klasy A wg EN oraz EN należy zastosować filtr sieciowy ( rozdz. "Dane techniczne"): NF (numer katalogowy: X) dla MOVITRANS TPS10A040 NF (numer katalogowy: ) dla MOVITRANS TPS10A160 Zamontuj filtr sieciowy w pobliżu urządzenia poza minimalną wolną przestrzenią. Przewód pomiędzy filtrem sieciowym a urządzeniem ogranicz do niezbędnej, wymaganej długości. W przypadku dłuższych przewodów, pomiędzy wejściem szafy sterowniczej a filtrem sieciowym oraz pomiędzy filtrem sieciowym a urządzeniem zastosuj skręcone i ekranowane przewody. Sieci IT SEW-EURODRIVE zaleca, aby w sieciach napięciowych o nieuziemionym punkcie zerowym (sieci IT) stosować czujnik izolacji z pomiarem kodu impulsowego. Unika się w ten sposób zbędnego załączania się czujników izolacyjnych na skutek pojemności doziemnej urządzenia. Przekroje Przewód sieciowy: Przekrój przewodu odpowiedni dla prądu wejściowego I sieć przy obciążeniu znamionowym. Przekrój przewodu pomiędzy zaciskiem X2/X3 przetwornicy TPS10A oraz zaciskiem X2/X3 modułu TAS10A: wielkość 2 (TPS10A040) 4 mm 2 wielkość 4 (TPS10A160) 16 mm 2 Przewody elektroniki: jedna żyła na zacisk 0,20...2,5 mm 2 (AWG ) dwie żyły na zacisk 0, mm 2 (AWG ) Wyjście urządzenia Podłączaj wyłącznie dopuszczane komponenty, jak na przykład moduł MOVITRANS TAS10A. Wejścia binarne/ wyjścia binarne Wejścia binarne oddzielone są potencjałowo za pomocą transoptora. Wyjścia binarne są odporne na zwarcia, ale nie na napięcia obce. Napięcia obce mogą je zniszczyć! Ekranowanie i uziemienie SEW-EURODRIVE zaleca, aby przewody sterujące były ekranowane. Połącz ekran z masą najkrótszą drogą, obustronnie, płaskim stykiem. W celu zapobieżenia powstawaniu pętli uziemienia, możesz uziemić koniec ekranu przez kondensator odkłócający (220 nf / 50 V). Przy podwójnie ekranowanym przewodzie ekran uziemić po stronie urządzenia, a wewnętrzny ekran na drugim końcu. Za ekranowanie uważa się również ułożenie przewodów w uziemionych kanałach z blachy lub w rurach metalowych. Prowadź przy tym przewody silnoprądowe i sygnałowe oddzielnie. Zastosuj uziemienie dla MOVITRANS oraz wszystkich urządzeń dodatkowych, zgodnie z zasadami zapobiegania zakłóceniom wysokiej częstotliwości. W tym celu zapewnij płaski, metaliczny styk obudowy urządzenia z masą (np. nie lakierowana płyta montażowa szafy sterowniczej). Instrukcja obsługi MOVITRANS Przetwornica TPS10A 13

14 3 Instalacja Instalacja zgodna z wymogami UL 3.6 Instalacja zgodna z wymogami UL Instalacje spełniające warunki UL wymagają przestrzegania następujących wskazówek: Jako kable instalacyjne stosuj przewody miedziane o następujących zakresach temperatur: dla MOVITRANS TPS10A (wielkość 2 i 4) zakres temperatur 60/75 C Dopuszczalne momenty dokręcania dla zacisków mocy MOVITRANS wynoszą: TPS10A040 (wielkość 2) 1,5 Nm (13.3 lb.in) TPS10A160 (wielkość 4) 14 Nm (124 lb.in) Przetwornice MOVITRANS TPS10A przystosowane są do pracy w sieci o napięciu z uziemionym punktem zerowym (sieci TN i TT), dostarczające maks. natężenie prądu zgodnie z tabelą i maks. napięcie rzędu 500 V AC. Jako główne zabezpieczenie stosuj wyłącznie bezpieczniki topikowe. Prądy tych bezpieczników nie mogą przekraczać wartości przedstawionych w tabeli. MOVITRANS TPS10A Maks. prąd znamionowy Maks. napięcie znamionowe Bezpieczniki 040 (wielkość 2) 5000 A AC 500 V AC 110 A / 600 V 160 (wielkość 4) A AC 500 V AC 350 A / 600 V Jako zewnętrzne źródło napięcia 24 V DC stosuj wyłącznie sprawdzone urządzenia o ograniczonym napięciu wyjściowym (U maks = 30 V DC ) i ograniczonym prądzie wyjściowym (I 8 A). Certyfikacja UL nie obowiązuje przy pracy w sieciach napięciowych o nie uziemionym punkcie zerowym (sieci IT). 14 Instrukcja obsługi MOVITRANS Przetwornica TPS10A

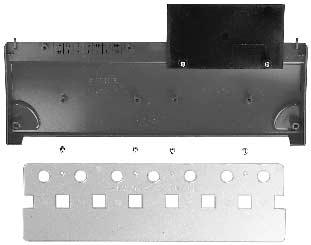

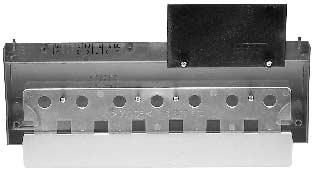

15 Instalacja Osłona przed dotykiem Osłona przed dotykiem Osłona przed dotykiem W przypadku MOVITRANS TPS10A160 (wielkość 4) do dostawy dołączane są 2 sztuki osłon przed dotykiem wraz z 8 śrubami mocującymi. Zamontuj je na obu pokrywach zacisków modułu mocy. Rys. 6: Osłona przed dotykiem dla MOVITRANS TPS10A BXX W przypadku zamontowanej osłony przed dotykiem, urządzenia MOVITRANS TPS10A160 posiadają klasę ochrony IP10, bez osłony - klasę IP00. Instrukcja obsługi MOVITRANS Przetwornica TPS10A 15

16 3 Instalacja Schemat połączeń dla wielkości 2 (TPS10A040) 3.8 Schemat połączeń dla wielkości 2 (TPS10A040) Moduł mocy wielkość 2 Moduł mocy przetwornika MOVITRANS TPS10A040 podłącz w podany poniżej sposób: L1 L2 L3 PE F11/F12/F13 L1 L2 L3 NF... L1' L2' L3' K11 (AC-3) L1 L2 L3 -U Z +U Z PE X1: X4: MOVITRANS TPS10A X2: X3: G1 G2 N.C. -I +I PE [1] I G I L [1] G1 G2 N.C. -I +I PE X2: X3: MOVITRANS TAS10A LA LI [2] Rys. 7: Schemat połączeń dla modułu mocy MOVITRANS TPS10A AXX [1] Skręcone przewody [2] Element zwierający (do uruchamiania TPS10A040 bez podłączonych przewodów) 16 Instrukcja obsługi MOVITRANS Przetwornica TPS10A

17 Instalacja Schemat połączeń dla wielkości 4 (TPS10A160) Schemat połączeń dla wielkości 4 (TPS10A160) Moduł mocy wielkość 4 Moduł mocy przetwornika MOVITRANS TPS10A160 podłącz w podany poniżej sposób: Pionowa instalacja Pozioma instalacja L1 L2 L3 PE F11/F12/F13 L1 L2 L3 NF... L1' L2' L3' K11 (AC-3) [4] L1 L2 L3 -U Z +U Z PE X1: X4: MOVITRANS TPS10A X2: X3: N.C. G1 G2 -I +I N.C. PE MOVITRANS TPS10A X2: X3: N.C. G1 G2 -I +I N.C. PE [3] A HD... n=5 B I G I L I G I L [1] N.C. G1 G2 -I +I N.C. PE X2: X3: MOVITRANS TAS10A N.C. G1 G2 -I +I N.C. PE X2: X3: MOVITRANS TAS10A N.C. LA1 LI1 N.C. LI2 LA2 PE N.C. LA1 LI1 N.C. LI2 LA2 PE [2] [2] Rys. 8: Schemat połączeń dla modułu mocy MOVITRANS TPS10A APL [1] Skręcone przewody [2] Element zwierający (do uruchamiania TPS10A160 bez podłączonych przewodów) [3] Przyłącze szyny prądowej [4] Ekranowane przewody A B Wariant A (podłączenie TAS10A160 do TPS10A160 za pomocą szyny prądowej) Wariant B (podłączenie TAS10A160 do TPS10A160 za pomocą skręconych przewodów) Instrukcja obsługi MOVITRANS Przetwornica TPS10A 17

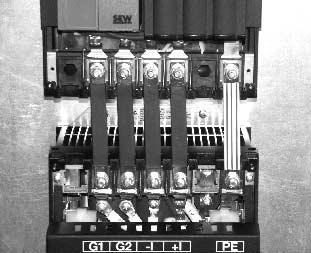

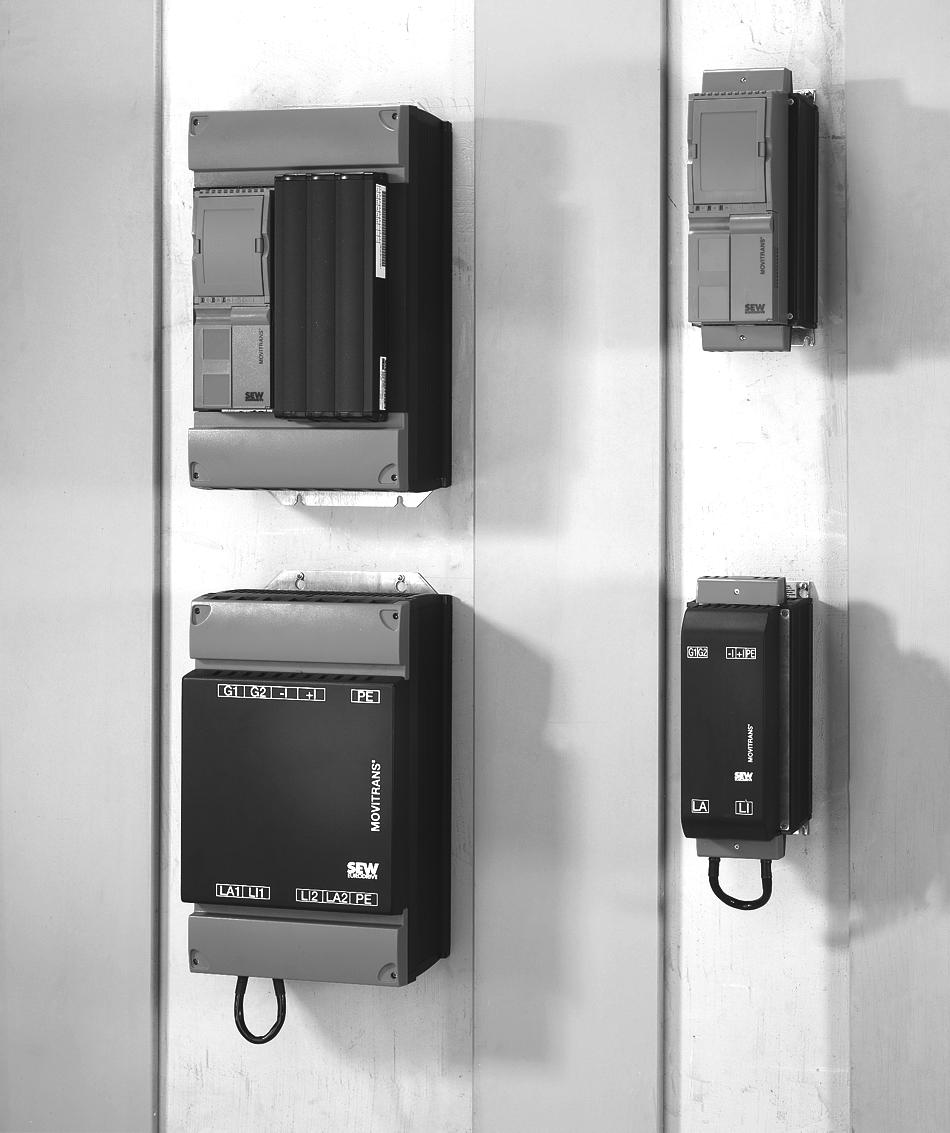

18 3 Instalacja Schemat połączeń dla wielkości 4 (TPS10A160) Warianty Moduł przyłączeniowy TAS10A160 można podłączać do przetwornicy TPS10A160 przy użyciu wariantu A lub B. Wariant A W przypadku tego wariantu zastosować standardowe przyłącza szyn prądowych, aby umożliwić podłączenie modułu przyłączeniowego TAS10A160 do przetwornicy TPS10A160. Wchodzą one w zakres dostawy modułu TAS10A160. Na rysunku przedstawiono zalecany montaż (pionowo jedno nad drugim) oraz podłączenie urządzeń za pomocą szyn prądowych: [1] [4] [2] [3] Rys. 9: Podłączenie szyn prądowych do MOVITRANS TPS10A160 i TAS10A AXX [1] Przetwornica MOVITRANS TPS10A160 [2] Przyłącze szyn prądowych [3] Moduł MOVITRANS TAS10A160 [4] Przyłącze szyn prądowych (widok szczegółowy) Szczegółowe informacje na ten temat umieszczono w instrukcji obsługi "MOVITRANS moduł przyłączeniowy TAS10A". Wariant B W przypadku tego wariantu zastosuj skręcone przewody i podłącz do wyjścia X2:G1/G2 dławik wyjściowy HD003 tak, aby można było połączyć moduł TAS10A160 z przetwornikiem TPS10A160. Dławik wyjściowy HD003 Numer katalogowy Średnica wewnętrzna d 88 mm (4.46 in) Dla przekroju przewodów 16 mm 2 (AWG 6) 18 Instrukcja obsługi MOVITRANS Przetwornica TPS10A

19 Instalacja Schemat połączeń dla jednostki sterującej (TPS10A) Schemat połączeń dla jednostki sterującej (TPS10A) Jednostka sterująca wielkość 2 i 4 Jednostkę sterującą przetwornicy MOVITRANS TPS10A040 lub TPS10A160 podłącz w podany poniżej sposób: MOVITRANS TPS10A I L V -10 V Potencjał odniesienia sygnałów analogowych /Blokada stopnia wyjściowego /Zewn. błąd Auto-Reset Regulacja prądu Tryb 1 / Tryb 2 Tryb wartości zadanej A Tryb wartości zadanej B Odniesienie X10:DIØØ...DIØ5 Wyjście +24-V Potencjał odniesienia sygnałów binarnych /Awaria Gotów do pracy Potencjał odniesienia sygnałów binarnych Wejście +24-V X10: REF1 AI11 REF2 AI12 AGND DIØØ DIØ1 DIØ2 DIØ3 DIØ4 DIØ5 DCOM VO24 DGND DOØ2 DOØØ DGND VI R11-10 V +10 V ma U I X10:AI11/AI12 Wejścia binarne Wyjścia binarne Odniesienie wyjść binarnych DGND Nadrzędne sterowanie Brak funkcji Przełączanie sygnał I / sygnał U fabrycznie na sygnał U ON OFF S 12 S 11 Zacisk ekranujący AGND (potencjał odniesienia sygnałów analogowych 10-V) DGND (potencjał odniesienia sygnałów binarnych 24-V) Przewód ochronny (ekran) Rys. 10: Schemat połączeń dla jednostki sterującej MOVITRANS TPS10A 55331APL W przypadku załączania wejść binarnych z wykorzystaniem napięcia "VO24", X10:16, założyć na jednostce sterującej mostek X10:15-X10:17 (DCOM-DGND). Dostęp do przełącznika DIP S11 możliwy jest tylko po zdjęciu jednostki przyłączeniowej. Oporność R11 min musi wynosić przynajmniej 4,7 kω. Instrukcja obsługi MOVITRANS Przetwornica TPS10A 19

20 3 Instalacja Schemat połączeń dla jednostki sterującej (TPS10A) Opis funkcji zacisków (moduł mocy i jednostka sterująca) Zacisk X1: 1/2/3 X2: 4/5 X3: 6/9 X4: +UZ/-UZ X10: 1 X10: 2/4 X10: 3 X10: 5/6/7 X10: 8 X10: 9 X10: 10 X10: 11 X10: 12 X10: 13 X10: 14 X10: 15 X10: 16 X10: 17 L1/L2/L3 G1/G2 I/+I +U Z / U Z REF1 AI11/AI12 REF2 - AGND DIØØ DIØ1 DIØ2 DIØ3 DIØ4 DIØ5 DCOM VO24 DGND Funkcja X10: 18/20/22 - Brak funkcji X10: 19 X10: 21 X10: 23 DOØ2 DOØØ DGND Przyłącze sieciowe Przyłącze Żyratora Sprzężenie zwrotne Przyłącze obwodu pośredniego Napięcie odniesienia +10 V (maks. 3 ma) dla potencjometru wartości zadanych Wejście wartości zadanej I L1 (wejście różnicowe), przełączanie wejścia prądu / napięcia za pomocą S11 Napięcie odniesienia 10 V (maks. 3 ma) dla potencjometru wartości zadanych Brak funkcji Potencjał odniesienia dla sygnałów analogowych (REF1, REF2, AI11, AI12) Wejście binarne 1, z /Blokadą stopnia wyjściowego Wejście binarne 2, z /Zewn. Błąd Wejście binarne 3, Auto-Reset Wejście binarne 4, z regulacją prądu Tryb 1 / Tryb 2 Wejście binarne 5, z trybem wartości zadanych A Wejście binarne 6, z trybem wartości zadanych B Odniesienie dla wejść binarnych DIØØ...DIØ5 Wyjście napięcia pomocniczego +24 V (maks. 200 ma) Potencjał odniesienia dla sygnałów binarnych Wyjście binarne 2, z /Awaria Wyjście binarne 0, ze stanem gotowości do pracy Potencjał odniesienia dla sygnałów binarnych X10: 24 VI24 Wejście zasilania +24-V (wymagane tylko do celów diagnostycznych) S11 S12 I U - Wejścia binarne oddzielone są potencjałowo za pomocą transoptora. W przypadku załączania wejść binarnych z +24 V od VO24, należy połączyć DCOM z DGND! Obciążalność: maks. 50 ma Przełączanie AI11/AI12 sygnału I ( ma) sygnału U ( V), fabrycznie na sygnał U Brak funkcji Przyporządkowanie zacisków elektroniki i opisów V1 V2 V3 REF1 1 2 AI11 REF2 3 4 AI AGND DIØØ 9 10 DIØ2 DIØ4 DCOM DGND DOØ DOØØ DGND TPS10A X10 DIØ1 DIØ3 DIØ5 VO24 VI24 Rys. 11: Zaciski elektroniki i opisy 03880AXX 20 Instrukcja obsługi MOVITRANS Przetwornica TPS10A

21 Instalacja Montaż i demontaż jednostki przyłączeniowej Montaż i demontaż jednostki przyłączeniowej Jednostkę przyłączeniową zdejmować i zakładać tylko wtedy, gdy urządzenie jest wyłączone (sieć odłączona)! W celu łatwiejszej instalacji przewodów sterowania i uproszczenia wymiany urządzenia w przypadku serwisowania można w całości zdjąć jednostkę sterującą. Należy przy tym postępować w następujący sposób: 1. Otworzyć klapkę jednostki przyłączeniowej. 2. Poluzować śruby mocujące A i B, są one zabezpieczone i nie wypadają. 3. Zdjąć jednostkę przyłączeniową z jednostki sterującej. ON OFF S12 S A B Rys. 12: Zdejmowanie jednostki przyłączeniowej 03881AXX Przy zakładaniu jednostki przyłączeniowej należy postępować w odwrotnej kolejności. Instrukcja obsługi MOVITRANS Przetwornica TPS10A 21

22 3 Instalacja Podłączenie opcji złącza szeregowego typu USS21A (RS-232) 3.12 Podłączenie opcji złącza szeregowego typu USS21A (RS-232) Numer katalogowy Złącze RS Do podłączenia komputera PC z MOVITRANS TPS10A opcja USS21A stosuj dostępny w handlu ekranowany kabel interfejsu w połączeniu 1:1. USS21A PC COM GND (masa) 5 3 TxD RxD 9-pinowa wtyczka Sub-D maks. 5 m (16.5 ft) 9-pinowe gniazdo Sub-D Rys. 13: Kabel połączeniowy USS21A-PC (połączenie 1:1) 02399APL 22 Instrukcja obsługi MOVITRANS Przetwornica TPS10A

23 Uruchomienie Stan roboczy oraz nastawa wartości zadanej I Uruchomienie Podczas uruchamiania należy koniecznie przestrzegać wskazówek bezpieczeństwa! Warunkiem udanego uruchomienia jest właściwa instalacja urządzenia. Aby uruchomić urządzenie konieczne jest posiadanie oprogramowania SEW SHELL TPS oraz instrukcji obsługi modułu MOVITRANS TAS10A. Do analogowej nastawy wartości zadanej można wykorzystać potencjometr R11, zgodnie z opisem w rozdziale "Schemat połączeń jednostki sterującej TPS10A"! 4.1 Stan roboczy oraz nastawa wartości zadanej Stan roboczy Dla przetwornicy TPS10A można za pomocą wejść binarnych X10:9 "/Blokada stopnia wyjściowego" (DIØØ) oraz X10:12 "Regulacja prądu Tryb 1 / Tryb 2" (DIØ3) ustawić następujące stany robocze: X10:9 (DIØØ) X10:12 (DIØ3) Stan roboczy Dioda LED V1 wskazująca stan pracy "0" - Blokada stopnia wyjściowego Żółta świecąca permanentnie. "1" "0" Zezwolenie z regulacją prądu w trybie 1 pulsowanie żółto-zielone "1" "1" Zezwolenie z regulacją prądu w trybie 2 Zielona świecąca permanentnie. Upewnij się, że przy włączeniu sieci w celu uruchomienia aktywny jest stan roboczy "Blokada stopnia wyjściowego" (= sygnał "0" na DIØØ X10:9 połączyć z DGND). Nastawa wartości zadanej Regulacja prądu w trybie 1 Przy przetwornicy TPS10A można za pomocą wejść binarnych X10:13 "Tryb wartości zadanej A" (DIØ4) oraz X10:14 "Tryb wartości zadanej B" (DIØ5) ustawić następujące nastawy wartości zadanej: X10:13 (DIØ4) X10:14 (DIØ5) Nastawianie wartości zadanej Czas rampy (odniesienie 100 % I L) Dioda LED V2 wskazująca stan pracy "0" "0" Wejście analogowe AI11/AI12 aktywne 200 ms Zielona 10 V V ( 40 ma ma) % I L migająca "1" "0" Wejście analogowe AI11/AI12 aktywne 600 ms Zielona 10 V V ( 40 ma ma) % I L migająca "0" "1" Stała wartość zadana 100 % I L 200 ms Zielona świecąca permanentnie. "1" "1" Stała wartość zadana 100 % I L 600 ms Zielona świecąca permanentnie. Instrukcja obsługi MOVITRANS Przetwornica TPS10A 23

24 4 I 0 Uruchomienie Stan roboczy oraz nastawa wartości zadanej Regulacja prądu w trybie 2 X10:13 (DIØ4) X10:14 (DIØ5) Nastawa wartości zadanej Czas rampy (odniesienie 100 % I L) Dioda LED V2 wskazująca stan pracy "0" "0" Wejście analogowe AI11/AI12 aktywne 20 ms Zielona 10 V V ( 40 ma ma) % I L migająca "1" "0" Stała wartość zadana 100 % I L 100 ms Zielona świecąca permanentnie. "0" "1" Stała wartość zadana 50 % I L 20 ms żółto - zielona migająca "1" "1" Stała wartość zadana 100 % I L 20 ms Zielona świecąca permanentnie. Podczas zmiany wartości zadanej nastąpi przejście do nowej wartości zadanej z określoną rampą. Przy nastawie wartości zadanej "Wejście analogowe AI11/AI12 aktywne" należy zwrócić uwagę na prawidłowe ustawienie przełącznika DIP S11. Sygnał I dla zadanych wartości prądu 40 ma ma Sygnał U dla zadanych wartości napięcia 10 V V (nastawa fabryczna) W trakcie uruchamiania przeprowadzana jest zwykle kompensacja przewodu liniowego. W tym celu należy ustawić prąd obciążeniowy I L, tzn. Należy ustawić nastawę wartości zadanej "Wejście analogowe AI11/AI12 aktywne" (sygnał "0" na DIØ4 i DIØ5) oraz początkową wartością zadaną 0 % I L ( 10 V lub 40 ma na AI11/AI12). 24 Instrukcja obsługi MOVITRANS Przetwornica TPS10A

25 Uruchomienie Uruchomienie krok po kroku I Uruchomienie krok po kroku Kompensacja przelotowa Im dłuższy jest przewód, tym większa jest indukcyjność przewodu liniowego: Indukcyjny opór bierny należy wyrównać za pomocą szeregowego przełączania pojemności kompensacyjnej (kompensacja przelotowa). Dalsze informacje na ten temat umieszczono w instrukcji obsługi modułu MOVITRANS TAS10A w rozdziałach "Schematy połączeń przewodów liniowych do TAS10A040" oraz "Schematy połączeń przewodów liniowych do TAS10A160". Instrukcja krok po kroku Aby prawidłowo przeprowadzić uruchomienie wykonaj następujące kroki: 1. Ustaw sygnał "0" na DIØØ "/Blokada stopnia wyjściowego". 2. Ustaw sygnał "0" na DIØ4 i DIØ5 (nastawa wartości zadanej "Wejście analogowe AI11/AI12 aktywne"). 3. Ustaw wartość zadaną 0 % I L ( 10 V lub 40 ma na AI11/AI12). 4. Załącz napięcie sieciowe. 5. Uruchom oprogramowanie SEW SHELL TPS. 6. W menu głównym "Connection" (połączenie) wybierz punkt "Connect" (połącz). 7. W oknie "Select Interface" wybierz interfejs PC (PC-Com), do którego podłączona jest przetwornica MOVITRANS TPS10A. 8. W menu głównym "Startup" (uruchomienie) wybierz punkt "Compensation" (kompensacja). 9. W oknie "Compensation" z listy "Nominal line conductor current at 100 % setpoint" (nominalny prąd przewodu liniowego przy 100% wartości zadanej) wybierz prąd przewodu liniowego właściwy dla danej instalacji. Wartość ta odpowiada znamionowej wartości prądu wyjściowego modułu MOVITRANS TAS10A i służy do prawidłowego obliczania absolutnego błędu kompensacyjnego. 10.W menu głównym "Display Values" (wartości wskazywane) wybierz punkt "Process Values" (dane procesowe). 11.Sprawdź wartości wyświetlone w oknie "Proces Values" (dane procesowe): Status błędów = brak błędu Prąd wyjściowy = 0.0 A 12.Zmień odpowiednio ustawienia o ile jest to konieczne: Zwróć uwagę, aby dla wejścia binarnego "/Zewn. błąd " X10:10 (DIØ1) ustawiony został sygnał "1" (status błędu = brak zewnętrznego błędu). Ustaw sygnał "1" na DIØØ (stopień wyjściowy = zezwolenie). Za pomocą źródła napięcia (źródło zasilania) na AI11/AI12 ustaw żądaną wartość zadaną: 10 V V ( 40 ma ma) % I L. 13.Przeprowadź kompensację przewodu liniowego: Zapewnij, aby podczas wykonywania pomiaru nie była przenoszona moc skuteczna. Postępuj zgodnie z opisem w schemacie blokowym. 14.Po przeprowadzeniu kompensacji przewodu liniowego ustaw żądaną nastawę wartości zadanej. Dalsze informacje na ten temat umieszczono w niniejszej instrukcji obsługi w rozdziale "Dane techniczne" oraz w instrukcji obsługi modułu MOVITRANS TAS10A w rozdziałach "Dane techniczne" oraz "Kondensatory kompensacyjne". Instrukcja obsługi MOVITRANS Przetwornica TPS10A 25

26 4 I 0 Uruchomienie Uruchomienie krok po kroku Schemat blokowy Aby określić kompensację przelotową postępuj w podany poniżej sposób: Kompletny zestaw do kompensacji przelotowej przygotować zgodnie z instrukcją obsługi modułu MOVITRANS TAS10A. Przy przetwornicy TPS10A ustawić możliwie wysoką zadaną wartość absolutną, nie przekraczając przy tym znamionowej wartości prądu wyjściowego I G_N Uzupełnić brakującą, poprzez pojemność kompensacyjną. Względny błąd kompensacyjny r odczytać przy użyciu oprogramowania SEW SHELL TPS. r 30 %? tak Kompensacja zakończona. nie Absolutny błąd kompensacyjny X odczytać przy użyciu oprogramowania SEW SHELL TPS. Kondensator kompensacyjny X C wybrać zgodnie z X C X Odłączyć przetwornicę od sieci. Uwaga: Niebezpieczne napięcia mogą utrzymywać się w urządzeniu jeszcze przez 10 minut po odłączeniu go od sieci! Kondensator kompensacyjny X C zamontować w module TAS10A. W tym celu przestrzegać wskazówek montażowych w instrukcji obsługi modułu MOVITRANS TAS10A! Załączyć napięcie sieciowe. Rys. 14: Kompensacja przelotowa przetwornicy MOVITRANS TPS10A 55212APL 26 Instrukcja obsługi MOVITRANS Przetwornica TPS10A

27 Eksploatacja i obsługa Wskazania robocze 5 5 Eksploatacja i obsługa 5.1 Wskazania robocze Diody LED Trójkolorowe (zielona/żółta/czerwona) diody LED V1, V2 oraz V3 wskazują stany robocze, tryby wartości zadanych oraz komunikaty o błędach urządzenia MOVITRANS TPS10A. V1 V2 V3 Rys. 15: Diody LED V1, V2 i V AXX V1: Stan roboczy Dioda LED V1 wskazuje stany robocze urządzenia: Kolor V1 Stan roboczy Opis - WYŁ. Brak napięcia żółta żółtozielona zielona czerwony świeci w sposób ciągły migająca świeci w sposób ciągły świeci w sposób ciągły Blokada stopnia wyjściowego Zezwolenie z regulacją prądu w trybie 1 Zezwolenie z regulacją prądu Tryb 2 Błąd systemu Brak napięcia sieciowego i podtrzymującego 24-V DC. Urządzenie gotowe do pracy, ale blokada stopnia wyjściowego jest aktywna (DIØØ = "0"). Zezwolenie stopnia wyjściowego, regulacja prądu w trybie 1 aktywna (DIØØ = "1" i DIØ3 = "0"). Zezwolenie stopnia wyjściowego, regulacja prądu w trybie 2 aktywna (DIØØ = "1" i DI 3 = "1"). Błąd prowadzi do blokady stopnia wyjściowego. V2: Nastawianie wartości zadanej Dioda LED V2 wskazuje, która nastawa wartości zadanej jest aktywna: Kolor V2 Nastawa wartości zadanej Opis zielona migająca Wejście analogowe AI11/AI12 10 V V ( 40 ma ma) % I L aktywne żółtozielona migająca Stała wartość 50 % I L zielona świeci w sposób ciągły Stała wartość 100 % I L Nastawiona wartość zadana Instrukcja obsługi MOVITRANS Przetwornica TPS10A 27

28 5 Eksploatacja i obsługa Wskazania robocze V3: Komunikaty o błędach Dioda LED V3 wskazuje podczas usterki (V1 = czerwona) komunikat o błędzie: Kolor V3 czerwony czerwony żółto - czerwona żółta świeci w sposób ciągły Komunikat o błędzie oraz reakcja Prąd przeciążeniowy Blokada stopnia wyjściowego migająca Przekroczenie temperatury Blokada stopnia wyjściowego migająca Awaria zewnętrzna (DIØ1 = "0") Blokada stopnia wyjściowego świeci w sposób ciągły Napięcie dolne U Z Tylko komunikat o zakłóceniu Brak blokady stopnia wyjściowego X10:21 (DOØØ: gotowa do pracy) X10:19 Przyczyna (DOØ2: /Awaria) "0" "0" Zwarcie na wyjściu Zbyt niska impedancja Żyrator Wyjście TAS otwarte Uszkodzony stopień wyjściowy "0" "0" Termiczne przeciążenie urządzenia "0" "0" Zewnętrzny sygnał błędu odczytany przez DIØ1. Środki zaradcze Usunąć zwarcie Podłączyć właściwe urządzenie TAS Przestrzegać schematu połączeń z instrukcji obsługi TAS Stosować element zwierający Zasięgnąć porady w serwisie SEW. Zmniejszyć obciążenie / i lub zapewnić wystarczające chłodzenie. Usunąć błąd zewnętrzny i upewnić się, czy DIØ1 = "1". "1" "0" Zbyt niskie napięcie sieciowe Podłączyć do właściwego napięcia sieciowego (400/500 V) Zbyt duży spadek napięcia na przewodzie sieciowym Przewody zasilające wyprowadzić tak, aby spadki napięcia ograniczyć do minimum Zanik fazy przewodu sieciowego (bezpiecznik) Sprawdzić przewód sieciowy oraz bezpieczniki 28 Instrukcja obsługi MOVITRANS Przetwornica TPS10A

29 Eksploatacja i obsługa Reset błędu Reset błędu Reset błędu Należy postępować w następujący sposób: Usunąć przyczynę powstania błędu. Na wejściu binarnym X10:9 DIØØ wykonaj zmianę poziomu sygnału "1" "0", spowoduje to przeprowadzenie resetu. lub Na wejściu binarnym X10:11 DIØ2 wykonaj zmianę poziomu sygnału "1" "0", aby zresetować istniejące błędy. Urządzenie jest ponownie gotowe do pracy. 5.3 Funkcja Auto-Reset Uwaga: Funkcja Auto-Reset nie może być stosowana w instalacjach, w których samoczynny rozruch może stanowić zagrożenie dla osób lub urządzeń! Opis funkcji Przetwornica MOVITRANS TPS10A wyposażona w funkcję Auto-Reset oferuje możliwość automatycznego resetowania błędów występujących przy urządzeniu. Następujące błędy mogą zostać zresetowane: Błąd "Przekroczenie prądu" Błąd "Awaria zewnętrzna" Błąd "Przekroczenie temperatury" Włączanie / wyłączanie Funkcja Auto-Reset włączana / wyłączana jest za pomocą wejścia binarnego DIØ2: X10:11 (DIØ2) Funkcja Auto-Reset "0" wyłączone "1" wł. Auto-Reset W przypadku wystąpienia błędu, po upływie zdefiniowanego czasu rzędu 50 ms (czas restartu) funkcja Auto-Reset przeprowadza samoczynne resetowanie. Możliwe jest przy tym zresetowanie maksymalnie trzech błędów. Dalsze wykorzystanie funkcji Auto-Reset możliwe jest dopiero wówczas, gdy przeprowadzony zostanie reset błędów zgodnie z opisem w rozdziale "Reset błędu". Instrukcja obsługi MOVITRANS Przetwornica TPS10A 29

30 5 Eksploatacja i obsługa Zdolność przeciążeniowa 5.4 Zdolność przeciążeniowa Prąd wyjściowy ciągły Zachowanie czasowe przy przeciążeniu termicznym Przetwornice MOVITRANS TPS10A obliczają w sposób ciągły wartość obciążenia dla stopnia wyjściowego przetwornicy (obciążenie urządzenia). Przy każdym stanie roboczym możliwe jest przekazywanie maksymalnie uzyskiwanej mocy. Dopuszczalna wartość prądu wyjściowego ciągłego zależna jest od temperatury otoczenia, temperatury chłodzenia oraz napięcia sieciowego. Jeśli przetwornica obciążona będzie powyżej dopuszczalnej wartości, wówczas zasygnalizowany zostanie błąd "Przekroczenie prądu" (blokada stopnia wyjściowego) i nastąpi natychmiastowe wyłączenie urządzenia. Na poniższych diagramach przedstawiono zachowanie czasowe przy przeciążeniu termicznym oraz dopuszczane wartości prądów wyjściowych przy U sieć = 400 V oraz U sieć = 500 V, jak również temperaturę otoczenia T U = 25 C oraz T U = 40 C. % I G_N % I G_N V / 40 C V / 40 C T 2T 3T 4T 5T 6T t 0 0 1T 2T 3T 4T 5T 6T t Rys. 16: Zdolność przeciążeniowa przy 40 C 54762AXX % I G_N % I G_N V / 25 C V / 25 C T 2T 3T 4T 5T 6T t 0 0 1T 2T 3T 4T 5T 6T t Rys. 17: Zdolność przeciążeniowa przy 25 C 54763AXX Czas trwania obciążenia W poniższej tabeli przedstawiono stałą czasową T oraz znamionowy prąd wyjściowy I G_N dla wielkości urządzenia 2 i 4: MOVITRANS TPS10A 040 (wielkość 2) 160 (wielkość 4) Stała czasowa T [s] Znamionowy prąd wyjściowy I G_N [A eff ] Moc pozorna jest proporcjonalna do prądu wyjściowego I G. 30 Instrukcja obsługi MOVITRANS Przetwornica TPS10A

31 Eksploatacja i obsługa Granice wyłączenia Granice wyłączenia Granice wyłączenia W poniższej tabeli przedstawiono stopień obciążalności urządzeń: Zakres Temperatura radiatora ϑ Obciążalność: 1 0 C C Maksymalne obciążenie wynosi 1,8 x I G_N C C Maksymalne obciążenie spada liniowo do wartości 1,2 x I G_N. 3 > 90 C Ze względu na nadmierną temperaturę nastąpi wyłączenie urządzenia (blokada stopnia wyjściowego). Jeśli prąd wyjściowy urządzenia I G przekroczy maksymalnie dopuszczaną wartość obciążenia, wówczas ze względu na przeciążenie nastąpi wyłączenie urządzenia (blokada stopnia wyjściowego). Instrukcja obsługi MOVITRANS Przetwornica TPS10A 31

32 5 Eksploatacja i obsługa elektroniki 5.6 elektroniki Odesłanie do naprawy Jeśli jakiś błąd byłby niemożliwy do usunięcia, prosimy zwrócić się do serwisu elektronicznego SEW-EURODRIVE w Bruchsal. W przypadku konsultacji z serwisem elektronicznym należy zawsze podawać cyfry kodu serwisowego ( etykieta serwisowa). Jeśli odsyłasz urządzenie do naprawy, podaj następujące dane: Numer seryjny ( tabliczka znamionowa) Oznaczenie typu Cyfry kodu serwisowego ( etykieta serwisowa) Krótki opis aplikacji Podłączone obciążenie (impedancja Żyratora) Rodzaj błędu Zjawiska towarzyszące Własne przypuszczenia Uprzednie niezwykłe zachowania itd. Etykieta serwisowa Urządzenia MOVITRANS TPS10A posiadają etykietę serwisową dla modułu mocy oraz etykietę serwisową dla jednostki sterującej, obydwie umieszczone są obok tabliczki znamionowej urządzenia. 1 TPS Rys. 18: Etykieta serwisowa 51421AXX [1] Etykieta serwisowa jednostki sterującej [2] Etykieta serwisowa modułu mocy [3] Oznaczenie typu [4] Podzespół / część [5] Kod serwisowy 32 Instrukcja obsługi MOVITRANS Przetwornica TPS10A

33 Dane techniczne Informacje ogólne kva i P f n Hz 6 6 Dane techniczne 6.1 Informacje ogólne 6.2 Filtry sieciowe W poniższych tabelach przedstawiono dane techniczne, które obowiązują dla wszystkich przetwornic MOVITRANS TPS10A, niezależnie od wielkości urządzenia i jego mocy. MOVITRANS TPS10A wszystkie wielkości Odporność na zakłócenia Spełnia EN Emisja zakłóceń w przypadku instalacji spełniającej warunki EMV Temperatura otoczenia Klasa klimatyczna ϑ Zgodnie z klasą wartości granicznych A wg EN i EN 55014, spełnia EN C C EN , klasa 3K3 Temperatura magazynowania i transportu 1) ϑ L 25 C C (EN , klasa 3K3) Rodzaj ochrony Wielkość 2 (TPS10A040) Wielkość 4 (TPS10A160) IP20 IP00, IP10 z zamontowaną osłoną przed dotykiem Klasa zanieczyszczenia 2 według IEC (VDE ) Tryb pracy DB (EN i 1-3) Wysokość ustawienia h 1000 m (3300 ft) I G_N -redukcja: 1 % na 100 m (330 ft) od 1000 m (3300 ft) do maks m (6600 ft) Odporność na wibracje zgodnie z EN Względna wilgotność 95 %, obroszenie niedopuszczalne 1) W przypadku wieloletniego magazynowania co 2 lata włączać na co najmniej 5 min do sieci, gdyż w przeciwnym razie może zmniejszyć się żywotność urządzenia. L B H X Y R Rys. 19: Filtry sieciowe 50462AXX Typ Numer katalogowy NF X NF L max [mm] H max [mm] B max [mm] X [mm] Y [mm] R [mm] Zacisk [mm 2 ] Bolec uziemiający ,5 4 M ,5 10 M5 35 Prąd [A] Instrukcja obsługi MOVITRANS Przetwornica TPS10A 33

34 6 kva i P f n Hz Dane techniczne Dane urządzenia 6.3 Dane urządzenia MOVITRANS TPS10A TPS10A040-NF TPS10A160-NF Numer katalogowy Wejście Napięcie przyłączeniowe U sieć 380 V AC 10 % V AC + 10 % Częstotliwość sieciowa f sieć 50 Hz Hz 5 % Prąd znamionowy sieci I sieć 6,0 A AC 24,0 A AC (przy U sieć = V AC ) Wyjście Znamionowa moc wyjściowa P N 4 kw 16 kw Znamionowy prąd wyjściowy I G_N 10 A AC 40 A AC Prąd obciążeniowy I L 7,5 A AC 30,0 A AC Znamionowe napięcie wyjściowe U A_N 400 V AC Częstotliwość wyjściowa f A 25 khz Impedancja Żyratora X G 53,3 Ω 13,3 Ω Informacje ogólne Strata mocy przy I G_N P V 300 W 1800 W Zapotrzebowanie na powietrze chłodzące 80 m 3 /h (48 ft 3 /min) 360 m 3 /h (216 ft 3 /min) Masa 5,9 kg (12.98 lb) 26,3 kg (57.86 lb) Wymiary szer. wys. gł mm ( in) mm ( in) 34 Instrukcja obsługi MOVITRANS Przetwornica TPS10A

35 Dane techniczne Dane elektroniczne kva i P f n Hz Dane elektroniczne MOVITRANS TPS10A Napięcie zasilające X10:1 dla potencjometru wartości X10:3 zadanych Wejście wartości zadanych I L1 X10:2 AI11/AI12 X10:4 (wejście różnicowe) Ogólne dane elektroniczne REF1: +10 V +5 % / 0 %, I max = 3 ma REF2: 10 V +0 % / 5 %, I max = 3 ma I L1 = 10 V V % I L Rozdzielczość: 10 bit, czas odczytu: 800 µs R i = 40 kω (zewnętrzne napięcie zasilające) R i = 20 kω (zasilanie dla X10:1/X10:3) Napięcia odniesienia dla potencjometrów wartości zadanych I L1 = ma % I L Rozdzielczość: 10 bit, czas odczytu: 800 µs R i = 250 Ω Wyjście napięcia pomocniczego X10:16 U = 24 V DC, obciążalność prądowa: I maks = 200 ma VO24 1) Zewnętrzne zasilanie X10:24 U N = 24 V DC 15 % / +20 % (zakres V DC ) zgodnie z EN VI24 1) Wejścia binarne DIØØ...DIØ5 Poziom sygnału Funkcje sterowania X10:9 X10:10 X10:11 X10:12 X10:13 X10:14 Wyjścia binarne DOØØ i DOØ2 1) Poziom sygnału Funkcje sterowania X10:19 X10:21 Zaciski odniesienia X10:8 X10:17/X10:23 X10:15 dopuszczalny przekrój przewodów Bezpotencjałowo poprzez transoptor (EN ), R i 3,0 kω, I E 10 ma Kompatybilny z PLC, czas odczytu: 400 µs V = "1" = styk zamknięty zgodnie z EN V = "0" = styk otwarty DIØØ: stała funkcja /Blokada stopnia wyjściowego DIØ1: stała funkcja /Zewn. błąd DIØ2: stała funkcja Auto-Reset DIØ3: stała funkcja z regulacją prądu Tryb 1 / Tryb 2 DIØ4: stała funkcja z trybem wartości zadanej A DIØ5: stała funkcja z trybem wartości zadanej B Kompatybilne z PLC (EN ), czas zadziałania: 400 µs Uwaga: nie przykładać obcych napięć! I maks = 50 ma (odporny na zwarcie) "0" = 0 V, "1" = 24 V DOØ2: stała funkcja z /Awaria DOØØ: stała funkcja ze stanem gotowości do pracy AGND: potencjał odniesienia dla sygnałów analogowych (AI11, AI12, REF1, REF2) DGND: potencjał odniesienia dla sygnałów binarnych DCOM: odniesienie dla wejść binarnych DIØØ...DIØ5 pojedyncza żyła: 0, ,5 mm 2 (AWG ) podwójna żyła: 0, mm 2 (AWG ) 1) Na zaciskach urządzenia X10:16 (VO24), X10:19 (DOØ2) i X10:21 (DOØØ) może występować prąd o wartości I maks = 400 ma. Aby zapewnić ciągłą gotowość elektroniki w przypadku wyłączenia sieci, można do zacisku X10:24 (VI24) podłączyć zewnętrzne zasilanie 24-V DC (napięcie podtrzymujące). Instrukcja obsługi MOVITRANS Przetwornica TPS10A 35

36 6 kva i P f n Hz Dane techniczne Rysunki wymiarowe 6.5 Rysunki wymiarowe MOVITRANS TPS10A040 Wielkość (5.12) 207 (8.15) 105 (4.13) 120 (4.72) 300 (11.81) 315 (12.40) 335 (13.19) 6.5 (0.26) Rys. 20: Rysunek wymiarowy MOVITRANS TPS10A wielkość 2, wymiary w mm (in) 54742AXX 36 Instrukcja obsługi MOVITRANS Przetwornica TPS10A

37 Dane techniczne Rysunki wymiarowe kva i P f n Hz 6 MOVITRANS TPS10A160 Wielkość (11.02) 227 (8.94) 522 (20.55) 502 (19.76) 140 (5.51) 7 (0.28) 160 (6.30) Rys. 21: Rysunek wymiarowy MOVITRANS TPS10A wielkość 4, wymiary w mm (in) 54743AXX Opcja złącza szeregowego typu USS21A (RS-232) 0V5 - + RS485 RS (4.72) 1.5 (0.06) 85 (3.35) 28.5 (1.12) Rys. 22: Rysunek wymiarowy opcji USS21A, wymiary w mm (in) 01003BXX Instrukcja obsługi MOVITRANS Przetwornica TPS10A 37

38 7 Skorowidz 7 Skorowidz B Budowa urządzenia Wielkość 2 (TPS10A040)...9 Wielkość 4 (TPS10A160)...10 C Czas trwania obciążenia...30 D Dane elektroniczne...35 Dane techniczne Dane urządzenia...34 Elektronika...35 Filtry sieciowe...33 Informacje ogólne...33 Rysunki wymiarowe...36 Diody LED...27 F Funkcja Auto-Reset...29 G Granice wyłączenia...31 I Instalacja Wskazówki...12 Zgodna z wymogami UL...14 Instalacja zgodna z wymogami UL...14 K Kompensacja przelotowa...25 O Opcja szeregowe złącze USS21A...11 Opis funkcji zacisków...20 Opis zacisków...20 Osłona przed dotykiem...15 Oznaczenie typu...7 P Podłączenie Jednostka sterująca wielkość 2 i 4 (TPS10A)...19 Moduł mocy wielkość 2 (TPS10A040)...16 Moduł mocy wielkość 4 (TPS10A160)...17 Warianty wielkość 4 (TAS10A160)...18 Złącze szeregowe typu USS21A...22 Podstawowe cechy dostarczanych urządzeń...8 Przyporządkowanie zacisków elektroniki...20 R Reset błędu...29 Rysunki wymiarowe Wielkość 2 (TPS10A040)...36 Wielkość 4 (TPS10A160)...37 Złącze szeregowe USS21A...37 S Diody LED Etykieta serwisowa Funkcja Auto-Reset Granice wyłączenia Naprawa Reset błędu Wskazania robocze Zdolność przeciążeniowa elektroniki T Tabliczka znamionowa... 8 U Uruchomienie Instrukcja krok po kroku Kompensacja przelotowa Nastawa wartości zadanej Schemat blokowy Stan roboczy Użytkowanie zgodne z przeznaczeniem... 4 W Wskazania robocze Wskazówki bezpieczeństwa... 4 Eksploatacja i serwis... 6 Instalacja i uruchomienie... 6 Wskazówki ostrzeżenia... 4 Z Zachowanie czasowe przy przeciążeniu termicznym Zakres zastosowania... 5 Zakresy temperatur Zdolność przeciążeniowa Czas trwania obciążenia Zachowanie czasowe przy przeciążeniu termicznym Zakresy temperatur Złącze szeregowe USS21A...11, 37 Złomowanie Instrukcja obsługi MOVITRANS Przetwornica TPS10A
