1 Motoreduktory \ Przekładnie przemysłowe \ Technika napędowa \ Automatyka napędowa \ Serwisy Bezpieczne odłączanie dla MOVIAXIS FB10000 Dokumentacje Wydanie 08/ / PL Podręcznik

2 SEW-EURODRIVE Driving the world

3 Spis tresci 1 Ważne wskazówki... Koncepcja bezpieczeństwa Wejścia ochronne... 7 Dokumentacje dot. bezpieczeństwa technicznego Dopuszczalne urządzenia Wymogi dot. instalacji Wymogi dot. zewnętrznych modułów wyłącznika bezpieczeństwa Wymogi dot. uruchamiania Wymogi dot. eksploatacji Zagrożenie w wyniku bezwładnego ruchu napędu Dane techniczne Skorowidz Podręcznik Bezpieczne odłączanie dla MOVIAXIS - Dokumentacje 3

4 1 Ważne wskazówki Podręcznik 1 Ważne wskazówki Ostrzeżenia i wskazówki bezpieczeństwa Koniecznie przestrzegaj zawartych w niniejszej instrukcji wskazówek bezpieczeństwa i ostrzeżeń! Zagrożenie elektryczne. Możliwe skutki: śmierć lub ciężkie uszkodzenie ciała. Niebezpieczeństwo. Możliwe skutki: śmierć lub ciężkie uszkodzenie ciała. Niebezpieczna sytuacja. Możliwe skutki: lekkie i nieznaczne uszkodzenia ciała. Niebezpieczeństwo uszkodzenia urządzenia. Możliwe skutki: uszkodzenie urządzenia i powstanie uszkodzeń w jego otoczeniu. Porady i informacje przydatne dla użytkownika. Niniejsza publikacja zawiera uzupełnienia i dokumentacje dot. bezpieczeństwa technicznego dla zastosowania MOVIAXIS z bezpiecznym zatrzymaniem napędu dla kategorii Stop 0 lub 1 zgodnie z EN 600-1, z niezawodną ochroną przed ponownym rozruchem zgodnie z EN 1037 i zachowaniem kategorii ochronnej 3 wg EN 95-1, z Performance-Level "d" wg pren ISO , oraz w przypadku zastosowania w urządzeniach ochronnych typu III dla maszyn do odlewania ciśnieniowego zgodnie z EN 01. Niniejsza dokumentacja jest uzupełnieniem do instrukcji obsługi MOVIAXIS i ogranicza wskazówki dot. zastosowania zgodnie z poniższymi informacjami. Można z niej korzystać tylko w połączeniu z instrukcją obsługi do MOVIAXIS. Dane w linii statusowej na tabliczce znamionowej należy porównać z informacjami z rozdziału.1 "Dopuszczalne urządzenia". Podręcznik Bezpieczne odłączanie dla MOVIAXIS - Dokumentacje

5 Koncepcja bezpieczeństwa Koncepcja bezpieczeństwa W przypadku zaistnienia niebezpieczeństwa, wszelkie potencjalne zagrożenia ze strony maszyny powinny zostać możliwie najszybciej wyeliminowane. W przypadku wystąpienia ruchów maszyny stanowiących zagrożenie, bezpiecznym stanem jest z reguły stan spoczynku z zablokowanym ponownym rozruchem. MOVIAXIS wyróżnia się możliwościami przyłączeniowymi (X7, X8) do nadrzędnego sterowania ochronnego. Po odcięciu napięcia sterującego DC V, wewnętrzne przekaźniki oraz elektroniczny układ logiczny przełączają wszystkie aktywne elementy, konieczne do wytworzenia impulsów w końcówce stopnia mocy (IGBT), w stan bezprądowy. Koncepcja kategorii ochronnej 3 wg EN 95-1 oraz Performance-Level "d" zgodnie z pren ISO : Dzięki zastosowaniu 1 wewnętrznego przekaźnika (sprawdzone pod względem zgodności z EN 5005 wraz z zestawem stykowym) oraz elektronicznych układów logicznych zapewniono, że dla działania serwowzmacniacza i tym samym dla wytwarzania pola wirującego przez wzorce impulsów (umożliwiających wytwarzanie pola wirującego) odłączone zostanie bezpiecznie napięcie zasilające, dzięki czemu niemożliwy będzie samoczynny, ponowny rozruch. Koncepcja typu zabezpieczenia III wg EN 01: Dzięki zastosowaniu wewnętrznych przekaźników (sprawdzone pod względem zgodności z EN 5005 wraz z zestawem stykowym) zapewniono, że dla działania serwowzmacniacza i tym samym dla wytwarzania pola wirującego przez wzorce impulsów (umożliwiających wytwarzanie pola wirującego) odłączone zostanie bezpiecznie napięcie zasilające, dzięki czemu niemożliwy będzie samoczynny, ponowny rozruch. Za pośrednictwem zestyku rozwiernego, pozycja każdego przekaźnika przekazywana jest do nadrzędnego sterowania i analizowania. Zamiast galwanicznego rozdzielenia napędu od sieci poprzez przekaźnik lub wyłącznik, opisany tu sposób odłączania uniemożliwia sterowanie stopniem mocy serwowzmacniacza. Spowoduje to odłączenie źródła pola wirującego w silniku. W tym stanie pojedynczy silnik nie może rozwinąć danego momentu obrotowego pomimo załączonego napięcia sieciowego. Wymogi odnośnie modułu wyłącznika bezpieczeństwa są dokładnie przedstawione w kolejnych rozdziałach i należy ich ściśle przestrzegać. Ograniczenia Uwaga: Koncepcja bezpieczeństwa odnosi się tylko do realizacji prac mechanicznych z napędzanymi komponentami maszyn i instalacji. Uwaga: W każdym przypadku producent instalacji i maszyn musi sporządzić analizę ryzyka właściwą dla instalacji maszyn i uwzględnić ją przy zastosowaniu wieloosiowego serwowzmacniacza MOVIAXIS. Uwaga, zagrożenie dla życia: W przypadku odłączenia napięcia zasilającego V, w obwodzie pośrednim MOVIAXIS utrzymuje się jeszcze napięcie sieciowe. Uwaga: Aby przeprowadzić prace przy elemencie elektrycznym systemu napędowego, należy odłączyć napięcie zasilające poprzez zewnętrzny wyłącznik serwisowy. Podręcznik Bezpieczne odłączanie dla MOVIAXIS - Dokumentacje 5

6 Koncepcja bezpieczeństwa Poprzez odpowiednie zewnętrzne połączenie przez moduł wyłącznika bezpieczeństwa z właściwościami dopuszczalne przynajmniej dla EN 95-1 kategorii 3 odłączenie przynajmniej dla EN 95-1 kategorii 3 MOVIAXIS z bezpiecznym odłączaniem wg kategorii Stop 0 lub 1 zgodnie z EN stosowany jest dla niezawodnej ochrony przed ponownym rozruchem zgodnie z EN 1037 i z zachowaniem kategorii Stop 3 zgodnie z EN Poprzez odpowiednie zewnętrzne połączenie przez moduł wyłącznika bezpieczeństwa z właściwościami dopuszczalne przynajmniej dla pren ISO Performance-Level "d" odłączenie przynajmniej dla pren ISO Performance-Level "d" MOVIAXIS z bezpiecznym odłączaniem wg kategorii Stop 0 lub 1 zgodnie z EN stosowany jest dla niezawodnej ochrony przed ponownym rozruchem zgodnie z EN 1037 i z zachowaniem Performance-Levels "d" zgodnie z pren ISO Poprzez odpowiednie zewnętrzne połączenie z wymaganymi właściwościami normy EN 01 obwód bezpieczeństwa z ścieżkami odłączania komunikat zwrotny MOVIAXIS z bezpiecznym odłączaniem wg kategorii Stop 0 lub 1 zgodnie z EN stosowany jest dla niezawodnej ochrony przed ponownym rozruchem zgodnie z EN 1037 i z zachowaniem typu zabezpieczenia dla maszyn do odlewania ciśnieniowego zgodnie z EN Podręcznik Bezpieczne odłączanie dla MOVIAXIS - Dokumentacje

7 Wejścia ochronne 3 3 Wejścia ochronne Kategoria ochronna 3 wg EN 95-1 oraz pren ISO PL "d" Poniższa ilustracja przedstawia schemat wewnętrznego podłączenia wejść ochronnych dla kategorii ochronnej 3 zgodnie z EN 95-1 lub pren ISO Performance-Level "d": 3 1 Moduł osi MXA Przekaźnik bezpieczeństwa 1 Komputer X7 Złącze nadrzędne sterowanie 60139apl Rys. 1: Schematyczne przedstawienie wejść ochronnych dla kategorii ochronnej 3 wg EN 95-1 lub pren ISO PL "d" Podręcznik Bezpieczne odłączanie dla MOVIAXIS - Dokumentacje 7

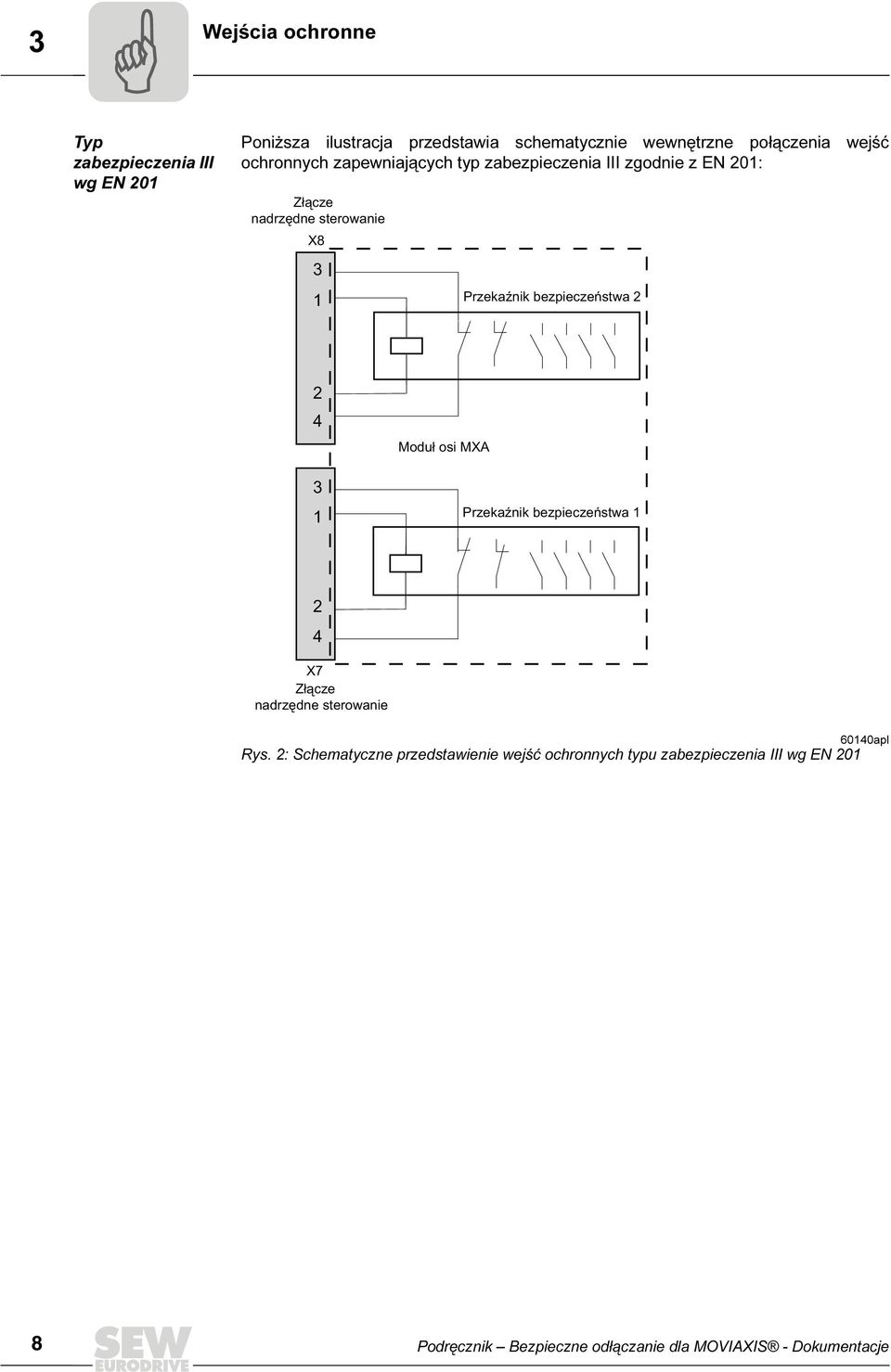

8 3 Wejścia ochronne Typ zabezpieczenia III wg EN 01 Poniższa ilustracja przedstawia schematycznie wewnętrzne połączenia wejść ochronnych zapewniających typ zabezpieczenia III zgodnie z EN 01: Złącze nadrzędne sterowanie X8 3 1 Przekaźnik bezpieczeństwa 3 1 Moduł osi MXA Przekaźnik bezpieczeństwa 1 X7 Złącze nadrzędne sterowanie 6010apl Rys. : Schematyczne przedstawienie wejść ochronnych typu zabezpieczenia III wg EN 01 8 Podręcznik Bezpieczne odłączanie dla MOVIAXIS - Dokumentacje

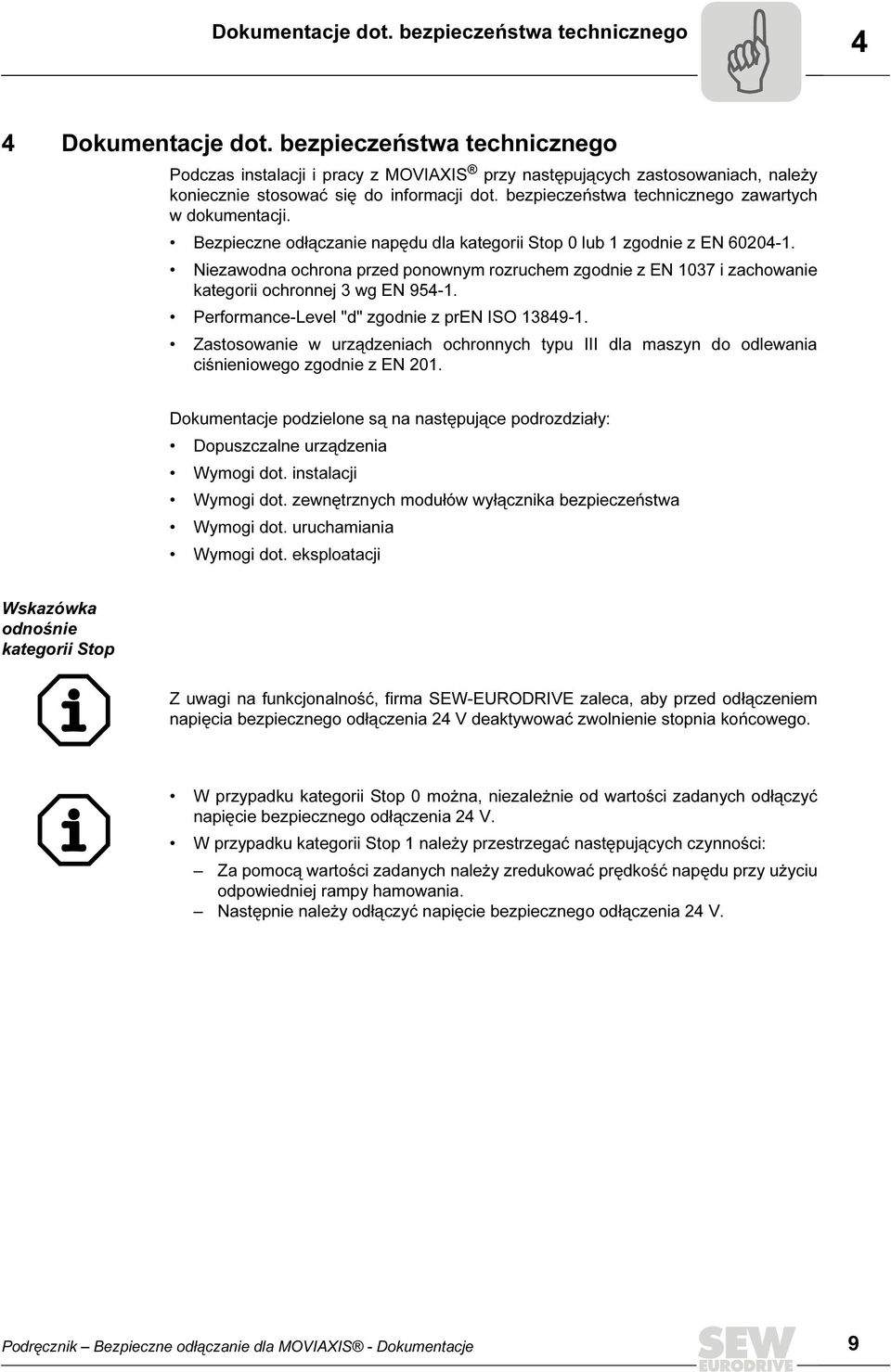

9 Dokumentacje dot. bezpieczeństwa technicznego Dokumentacje dot. bezpieczeństwa technicznego Podczas instalacji i pracy z MOVIAXIS przy następujących zastosowaniach, należy koniecznie stosować się do informacji dot. bezpieczeństwa technicznego zawartych w dokumentacji. Bezpieczne odłączanie napędu dla kategorii Stop 0 lub 1 zgodnie z EN Niezawodna ochrona przed ponownym rozruchem zgodnie z EN 1037 i zachowanie kategorii ochronnej 3 wg EN Performance-Level "d" zgodnie z pren ISO Zastosowanie w urządzeniach ochronnych typu III dla maszyn do odlewania ciśnieniowego zgodnie z EN 01. Dokumentacje podzielone są na następujące podrozdziały: Dopuszczalne urządzenia Wymogi dot. instalacji Wymogi dot. zewnętrznych modułów wyłącznika bezpieczeństwa Wymogi dot. uruchamiania Wymogi dot. eksploatacji Wskazówka odnośnie kategorii Stop Z uwagi na funkcjonalność, firma SEW-EURODRIVE zaleca, aby przed odłączeniem napięcia bezpiecznego odłączenia V deaktywować zwolnienie stopnia końcowego. W przypadku kategorii Stop 0 można, niezależnie od wartości zadanych odłączyć napięcie bezpiecznego odłączenia V. W przypadku kategorii Stop 1 należy przestrzegać następujących czynności: Za pomocą wartości zadanych należy zredukować prędkość napędu przy użyciu odpowiedniej rampy hamowania. Następnie należy odłączyć napięcie bezpiecznego odłączenia V. Podręcznik Bezpieczne odłączanie dla MOVIAXIS - Dokumentacje 9

10 Dokumentacje dot. bezpieczeństwa technicznego Dopuszczalne urządzenia.1 Dopuszczalne urządzenia Dopuszczalne są następujące moduły osi MOVIAXIS do zastosowania z bezpiecznym odłączaniem napędu dla kategorii Stop 0 lub 1 zgodnie z EN oraz z niezawodną ochroną przed ponownym rozruchem wg EN 1037: Kategoria ochronna 3 wg EN 95-1 lub PL "d" wg pren ISO Przy uwzględnieniu zaleceń dot. bezpieczeństwa (dokumentacje), następujące moduły osi spełniają warunki kategorii ochronnej 3 zgodnie z EN 95-1 lub Performance- Level "d" zgodnie z pren ISO : Oznaczenie urządzenia Prąd znamionowy [A] Wielkość MXA81A MXA81A MXA81A MXA81A MXA81A MXA81A MXA81A MXA81A MXA81A MXA81A Typ zabezpieczenia III wg EN 01 Przy uwzględnieniu zaleceń dot. bezpieczeństwa (dokumentacje), następujące moduły osi spełniają warunki typu zabezpieczenia III zgodnie z EN 01: Oznaczenie urządzenia Prąd znamionowy [A] Wielkość MXA8A MXA8A MXA8A MXA8A MXA8A MXA8A MXA8A Podręcznik Bezpieczne odłączanie dla MOVIAXIS - Dokumentacje

11 Dokumentacje dot. bezpieczeństwa technicznego Dopuszczalne urządzenia Linia statusowa tabliczki znamionowej Ponadto moduły osi MOVIAXIS powinny zawierać w linii statusowej tabliczki znamionowej podane poniżej informacje: Wersja oprogramowania: X, Opcja "Bezpieczna technika": 11. Na poniższej ilustracji objaśniona została linia statusowa tabliczki znamionowej. [] [3] [1] 1 1 [1] [] [3] Rys. 3: Linia statusowa tabliczki znamionowej 601axx [1] Linia statusowa [3] Opcja "Bezpieczna technika" [] Wersja oprogramowania Podręcznik Bezpieczne odłączanie dla MOVIAXIS - Dokumentacje 11

12 Dokumentacje dot. bezpieczeństwa technicznego Wymogi dot. instalacji. Wymogi dot. instalacji Zabezpieczonymi przewodami sterującymi są przewody pomiędzy modułem wyłącznika bezpieczeństwa a wtyczkami X7/X8 urządzenia MOVIAXIS. Przewody energetyczne oraz zabezpieczone przewody sterujące muszą być wyprowadzone niezależnie. Długość przewodów pomiędzy sterowaniem ochronnym a MOVIAXIS nie może przekroczyć 5 m. Okablowanie powinno być zgodne z normą EN Zabezpieczone przewody sterujące muszą zostać wyprowadzone zgodnie z przepisami EMV, w następujący sposób: Ekranowane przewody wyprowadzone na stałe poza obrębem pomieszczenia montażowego instalacji elektrycznej i zabezpieczone na wypadek uszkodzeń zewnętrznych. W obrębie pomieszczenia montażowego można stosować pojedyncze żyły. Należy przestrzegać przepisów obowiązujących dla danego zastosowania. W żadnym przypadku nie wolno dopuścić do przeniesienia się napięcia na zabezpieczone przewody sterujące. Przy rozmieszczaniu obwodów bezpieczeństwa należy koniecznie zachować wartości charakterystyczne dla danych komponentów bezpieczeństwa. Dla okablowania zgodnie z wymogami EMV należy przestrzegać wskazówek zawartych w instrukcji obsługi MOVIAXIS. Wolno stosować tylko źródła zasilania z funkcją bezpiecznego odłączenia (SELF/PELV) zgodnie z VDE Zgodnie z normą EN , w przypadku pojedynczego błędu, napięcie pomiędzy wyjściami lub pomiędzy każdym dowolnym wyjściem a elementami uziemionymi z napięciem stałym 60 V nie może przekroczyć czasu 0, sekund, a mianowicie do wartości szczytowej napięcia stałego 10 V. Należy przestrzegać danych technicznych urządzenia MOVIAXIS. 1 Podręcznik Bezpieczne odłączanie dla MOVIAXIS - Dokumentacje

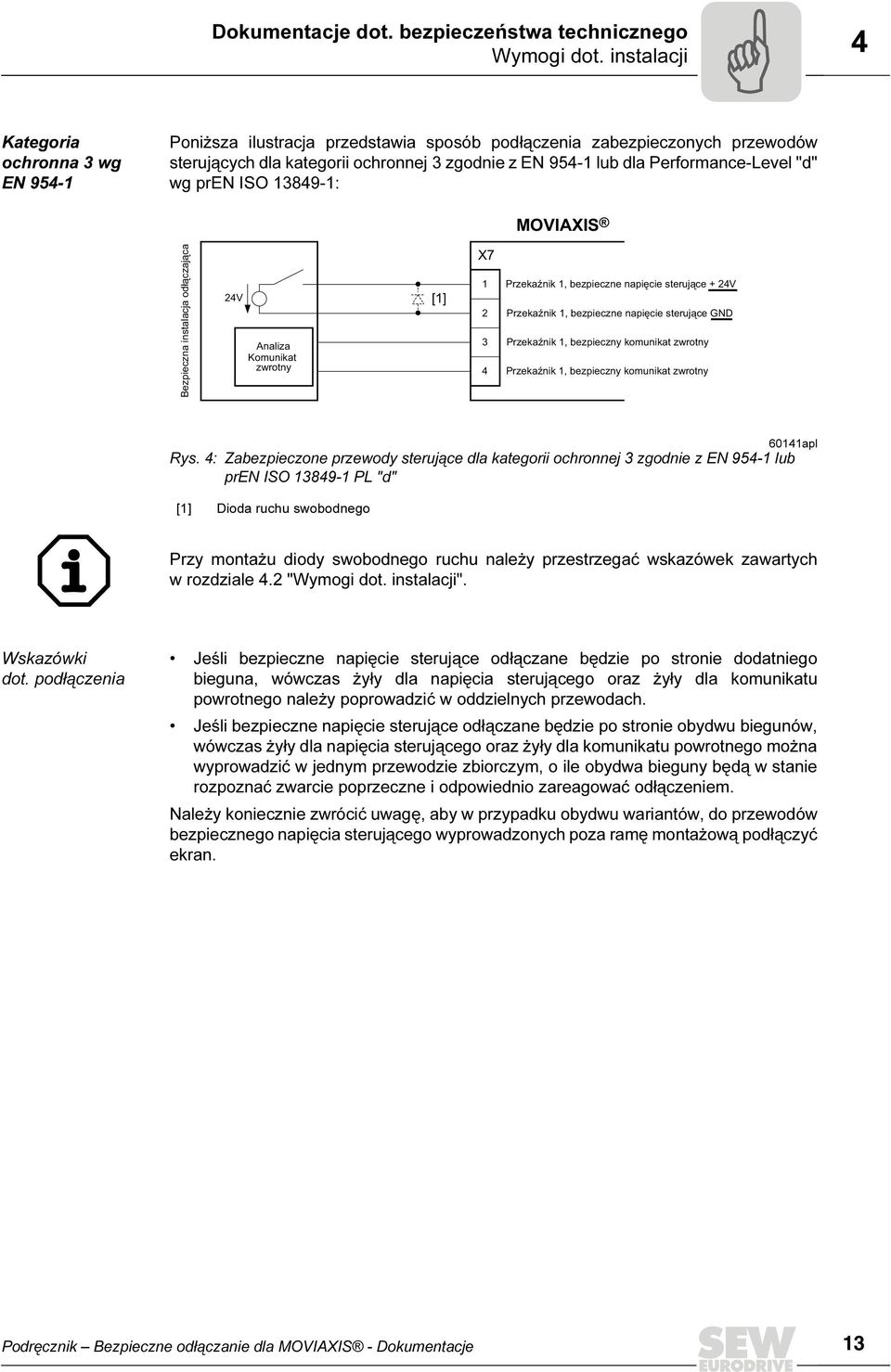

13 Dokumentacje dot. bezpieczeństwa technicznego Wymogi dot. instalacji Kategoria ochronna 3 wg EN 95-1 Poniższa ilustracja przedstawia sposób podłączenia zabezpieczonych przewodów sterujących dla kategorii ochronnej 3 zgodnie z EN 95-1 lub dla Performance-Level "d" wg pren ISO : MOVIAXIS Bezpieczna instalacja odłączająca V Analiza Komunikat zwrotny [1] X7 1 3 Przekaźnik 1, bezpieczne napięcie sterujące + V Przekaźnik 1, bezpieczne napięcie sterujące GND Przekaźnik 1, bezpieczny komunikat zwrotny Przekaźnik 1, bezpieczny komunikat zwrotny 6011apl Rys. : Zabezpieczone przewody sterujące dla kategorii ochronnej 3 zgodnie z EN 95-1 lub pren ISO PL "d" [1] Dioda ruchu swobodnego Przy montażu diody swobodnego ruchu należy przestrzegać wskazówek zawartych w rozdziale. "Wymogi dot. instalacji". Wskazówki dot. podłączenia Jeśli bezpieczne napięcie sterujące odłączane będzie po stronie dodatniego bieguna, wówczas żyły dla napięcia sterującego oraz żyły dla komunikatu powrotnego należy poprowadzić w oddzielnych przewodach. Jeśli bezpieczne napięcie sterujące odłączane będzie po stronie obydwu biegunów, wówczas żyły dla napięcia sterującego oraz żyły dla komunikatu powrotnego można wyprowadzić w jednym przewodzie zbiorczym, o ile obydwa bieguny będą w stanie rozpoznać zwarcie poprzeczne i odpowiednio zareagować odłączeniem. Należy koniecznie zwrócić uwagę, aby w przypadku obydwu wariantów, do przewodów bezpiecznego napięcia sterującego wyprowadzonych poza ramę montażową podłączyć ekran. Podręcznik Bezpieczne odłączanie dla MOVIAXIS - Dokumentacje 13

14 Dokumentacje dot. bezpieczeństwa technicznego Wymogi dot. instalacji Typ zabezpieczenia III wg EN 01 Poniższa ilustracja przedstawia sposób podłączenia zabezpieczonych przewodów sterujących dla typu zabezpieczenia III wg EN 01: MOVIAXIS X8 V [1] 1 Przekaźnik, bezpieczne napięcie sterujące + V Przekaźnik, bezpieczne napięcie sterujące GND Bezpieczna instalacja odłączająca V Analiza Komunikat zwrotny [1] 3 X7 1 Przekaźnik, bezpieczny komunikat zwrotny Przekaźnik, bezpieczny komunikat zwrotny Przekaźnik 1, bezpieczne napięcie sterujące + V Przekaźnik 1, bezpieczne napięcie sterujące GND Analiza Komunikat zwrotny 3 Przekaźnik 1, bezpieczny komunikat zwrotny Przekaźnik 1, bezpieczny komunikat zwrotny 601apl Rys. 5: Zabezpieczone przewody sterujące dla typu zabezpieczenia III wg EN 01 [1] Dioda ruchu swobodnego Przy montażu diody swobodnego ruchu należy przestrzegać wskazówek zawartych w rozdziale. "Wymogi dot. instalacji". Wskazówki dot. podłączenia Żyły zabezpieczonych przewodów sterujących jak również żyły dla komunikatów zwrotnych można poprowadzić w jednym przewodzie zbiorczym. 1 Podręcznik Bezpieczne odłączanie dla MOVIAXIS - Dokumentacje

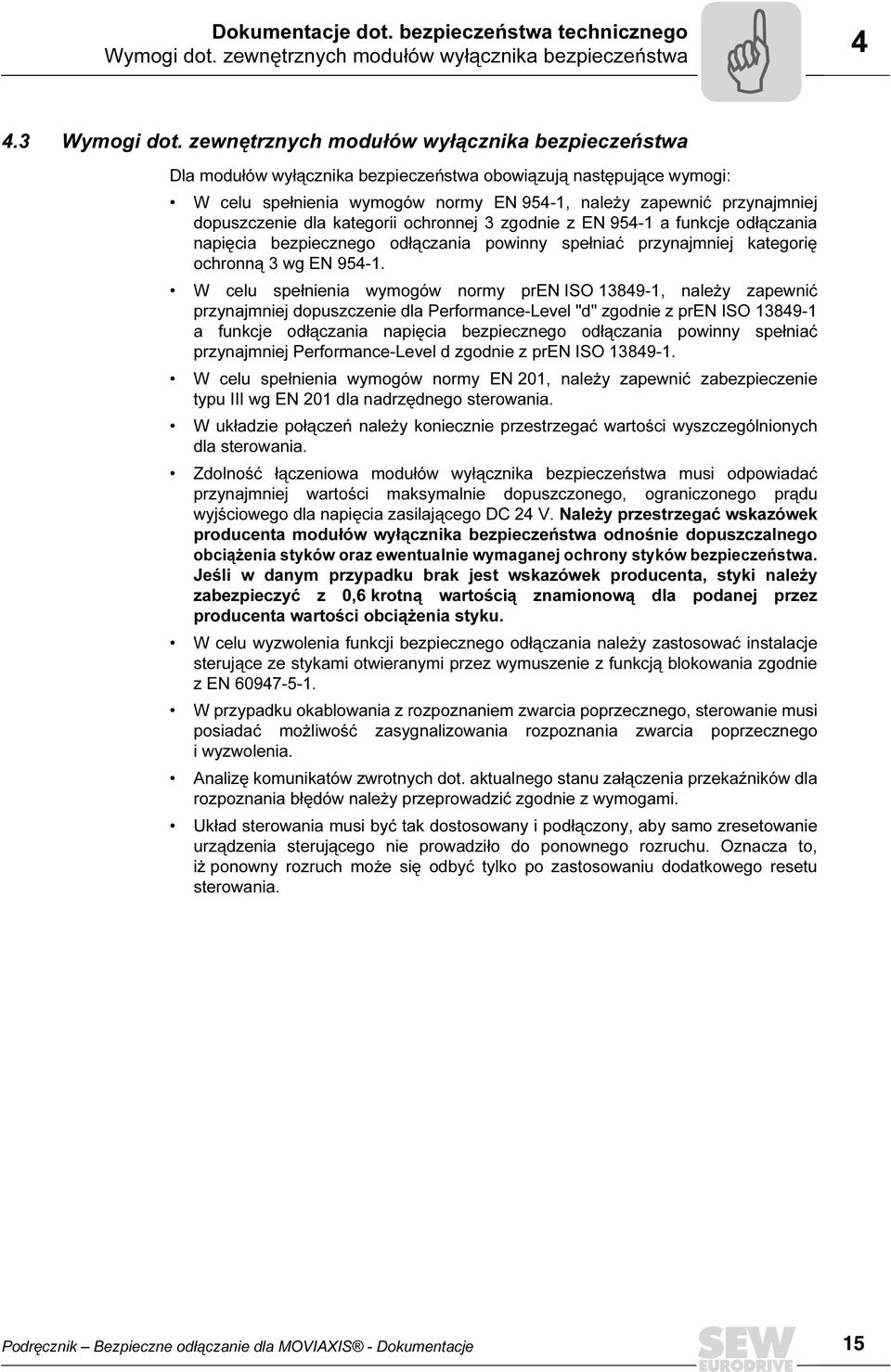

15 Dokumentacje dot. bezpieczeństwa technicznego Wymogi dot. zewnętrznych modułów wyłącznika bezpieczeństwa.3 Wymogi dot. zewnętrznych modułów wyłącznika bezpieczeństwa Dla modułów wyłącznika bezpieczeństwa obowiązują następujące wymogi: W celu spełnienia wymogów normy EN 95-1, należy zapewnić przynajmniej dopuszczenie dla kategorii ochronnej 3 zgodnie z EN 95-1 a funkcje odłączania napięcia bezpiecznego odłączania powinny spełniać przynajmniej kategorię ochronną 3 wg EN W celu spełnienia wymogów normy pren ISO , należy zapewnić przynajmniej dopuszczenie dla Performance-Level "d" zgodnie z pren ISO a funkcje odłączania napięcia bezpiecznego odłączania powinny spełniać przynajmniej Performance-Level d zgodnie z pren ISO W celu spełnienia wymogów normy EN 01, należy zapewnić zabezpieczenie typu III wg EN 01 dla nadrzędnego sterowania. W układzie połączeń należy koniecznie przestrzegać wartości wyszczególnionych dla sterowania. Zdolność łączeniowa modułów wyłącznika bezpieczeństwa musi odpowiadać przynajmniej wartości maksymalnie dopuszczonego, ograniczonego prądu wyjściowego dla napięcia zasilającego DC V. Należy przestrzegać wskazówek producenta modułów wyłącznika bezpieczeństwa odnośnie dopuszczalnego obciążenia styków oraz ewentualnie wymaganej ochrony styków bezpieczeństwa. Jeśli w danym przypadku brak jest wskazówek producenta, styki należy zabezpieczyć z 0,6 krotną wartością znamionową dla podanej przez producenta wartości obciążenia styku. W celu wyzwolenia funkcji bezpiecznego odłączania należy zastosować instalacje sterujące ze stykami otwieranymi przez wymuszenie z funkcją blokowania zgodnie z EN W przypadku okablowania z rozpoznaniem zwarcia poprzecznego, sterowanie musi posiadać możliwość zasygnalizowania rozpoznania zwarcia poprzecznego i wyzwolenia. Analizę komunikatów zwrotnych dot. aktualnego stanu załączenia przekaźników dla rozpoznania błędów należy przeprowadzić zgodnie z wymogami. Układ sterowania musi być tak dostosowany i podłączony, aby samo zresetowanie urządzenia sterującego nie prowadziło do ponownego rozruchu. Oznacza to, iż ponowny rozruch może się odbyć tylko po zastosowaniu dodatkowego resetu sterowania. Podręcznik Bezpieczne odłączanie dla MOVIAXIS - Dokumentacje 15

16 Dokumentacje dot. bezpieczeństwa technicznego Wymogi dot. uruchamiania. Wymogi dot. uruchamiania Wymagane jest udokumentowane uruchomienie oraz potwierdzenie przebiegu funkcji bezpieczeństwa. W przypadku MOVIAXIS do zastosowania z bezpiecznym odłączaniem napędu należy przeprowadzić kontrolę uruchamiania instalacji odłączeniowej oraz sporządzić odpowiedni protokół: Kategoria Stop 0 lub 1 zgodnie z EN Niezawodna ochrona przed ponownym rozruchem zgodnie z EN Spełnienie warunków kategorii ochronnej 3 zgodnie z EN Performance-Level "d" zgodnie z pren ISO Zastosowanie w urządzeniach ochronnych typu III dla maszyn do odlewania ciśnieniowego zgodnie z EN 01. Przy uruchamianiu, należy skontrolować także prawidłowe działanie funkcji rozpoznania sygnału dla bezpiecznego napięcia sterującego oraz komunikaty zwrotne z przekaźników..5 Wymogi dot. eksploatacji Dopuszcza się eksploatację wyłącznie w granicach wyszczególnionych w danych technicznych. Odnosi się to zarówno do zewnętrznego modułu wyłącznika bezpieczeństwa jak również do urządzenia MOVIAXIS. Funkcje bezpieczeństwa należy kontrolować pod względem ich niezawodności w regularnych odstępach czasu. Częstotliwości kontroli należy ustalić w oparciu o analizę ryzyka. 16 Podręcznik Bezpieczne odłączanie dla MOVIAXIS - Dokumentacje

17 Zagrożenie w wyniku bezwładnego ruchu napędu Wymogi dot. eksploatacji 5 5 Zagrożenie w wyniku bezwładnego ruchu napędu Należy zwrócić uwagę, że napęd bez mechanicznego hamulca lub z uszkodzonym hamulcem może poruszać się siłą bezwładności. Wskazówka: Jeśli w przypadku bezwładnego ruchu mogą powstać zagrożenia związane z daną aplikacją, należy zastosować dodatkowe środki bezpieczeństwa (np. zdejmowaną osłonę z zatrzaskiem), które zakryją miejsce zagrożenia do czasu wyeliminowania ryzyka poszkodowania osób lub należy wyposażyć napęd w hamulec bezpieczeństwa. Dodatkowe pokrywy ochronne należy rozplanować i dołączyć do systemu z uwzględnieniem normy EN 9 oraz wymogów ustalonych po analizie ryzyka dla maszyny. Po wyzwoleniu polecenia zatrzymania, w zależności od stopnia zagrożenia, dostęp musi być tak długo zablokowany dopóki napęd się nie zatrzyma, w przeciwnym wypadku musi on ustalić czas dostępu wzgl. reakcji aby zachować wynikający z niego odstęp bezpieczeństwa. Podręcznik Bezpieczne odłączanie dla MOVIAXIS - Dokumentacje 17

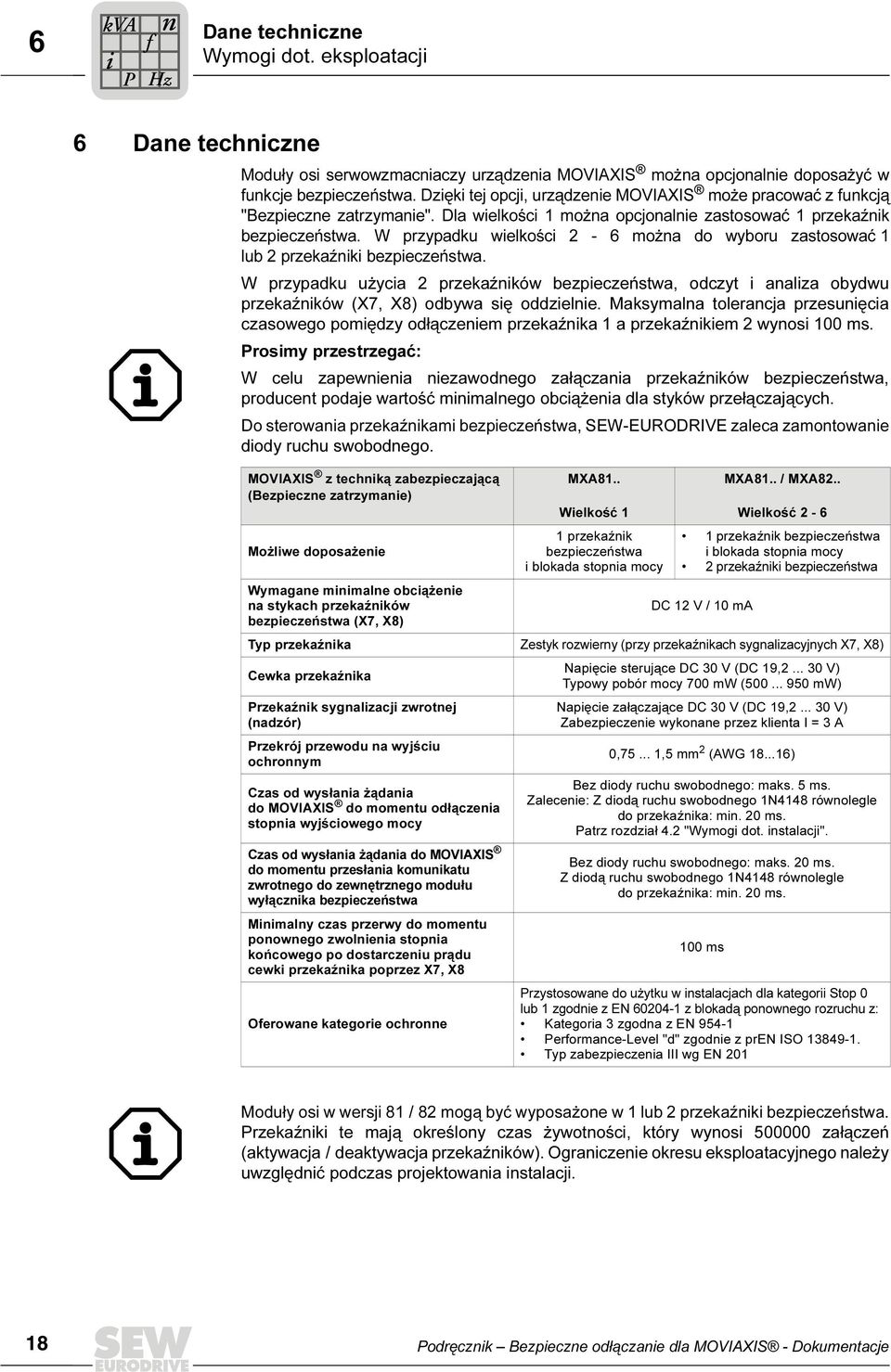

18 6 kva i P f n Hz Dane techniczne Wymogi dot. eksploatacji 6 Dane techniczne Moduły osi serwowzmacniaczy urządzenia MOVIAXIS można opcjonalnie doposażyć w funkcje bezpieczeństwa. Dzięki tej opcji, urządzenie MOVIAXIS może pracować z funkcją "Bezpieczne zatrzymanie". Dla wielkości 1 można opcjonalnie zastosować 1 przekaźnik bezpieczeństwa. W przypadku wielkości - 6 można do wyboru zastosować 1 lub przekaźniki bezpieczeństwa. W przypadku użycia przekaźników bezpieczeństwa, odczyt i analiza obydwu przekaźników (X7, X8) odbywa się oddzielnie. Maksymalna tolerancja przesunięcia czasowego pomiędzy odłączeniem przekaźnika 1 a przekaźnikiem wynosi 100 ms. Prosimy przestrzegać: W celu zapewnienia niezawodnego załączania przekaźników bezpieczeństwa, producent podaje wartość minimalnego obciążenia dla styków przełączających. Do sterowania przekaźnikami bezpieczeństwa, SEW-EURODRIVE zaleca zamontowanie diody ruchu swobodnego. MOVIAXIS z techniką zabezpieczającą (Bezpieczne zatrzymanie) Możliwe doposażenie MXA81.. Wielkość 1 1 przekaźnik bezpieczeństwa i blokada stopnia mocy MXA81.. / MXA8.. Wielkość przekaźnik bezpieczeństwa i blokada stopnia mocy przekaźniki bezpieczeństwa Wymagane minimalne obciążenie na stykach przekaźników DC 1 V / 10 ma bezpieczeństwa (X7, X8) Typ przekaźnika Zestyk rozwierny (przy przekaźnikach sygnalizacyjnych X7, X8) Cewka przekaźnika Przekaźnik sygnalizacji zwrotnej (nadzór) Przekrój przewodu na wyjściu ochronnym Czas od wysłania żądania do MOVIAXIS do momentu odłączenia stopnia wyjściowego mocy Czas od wysłania żądania do MOVIAXIS do momentu przesłania komunikatu zwrotnego do zewnętrznego modułu wyłącznika bezpieczeństwa Minimalny czas przerwy do momentu ponownego zwolnienia stopnia końcowego po dostarczeniu prądu cewki przekaźnika poprzez X7, X8 Oferowane kategorie ochronne Napięcie sterujące DC 30 V (DC 19, V) Typowy pobór mocy 700 mw ( mw) Napięcie załączające DC 30 V (DC 19, V) Zabezpieczenie wykonane przez klienta I = 3 A 0, ,5 mm (AWG ) Bez diody ruchu swobodnego: maks. 5 ms. Zalecenie: Z diodą ruchu swobodnego 1N18 równolegle do przekaźnika: min. 0 ms. Patrz rozdział. "Wymogi dot. instalacji". Bez diody ruchu swobodnego: maks. 0 ms. Z diodą ruchu swobodnego 1N18 równolegle do przekaźnika: min. 0 ms. 100 ms Przystosowane do użytku w instalacjach dla kategorii Stop 0 lub 1 zgodnie z EN z blokadą ponownego rozruchu z: Kategoria 3 zgodna z EN 95-1 Performance-Level "d" zgodnie z pren ISO Typ zabezpieczenia III wg EN 01 Moduły osi w wersji 81 / 8 mogą być wyposażone w 1 lub przekaźniki bezpieczeństwa. Przekaźniki te mają określony czas żywotności, który wynosi załączeń (aktywacja / deaktywacja przekaźników). Ograniczenie okresu eksploatacyjnego należy uwzględnić podczas projektowania instalacji. 18 Podręcznik Bezpieczne odłączanie dla MOVIAXIS - Dokumentacje

19 Skorowidz 7 7 Skorowidz B Bezwładny ruch napędu, zagrożenie...17 D Dokumentacje dot. bezpieczeństwa technicznego...9 Dopuszczalne urzľdzenia Dopuszczalne urządzenia...10 Kategoria ochronna Linia statusowa tabliczki znamionowej...11 Typ zabezpieczenia III...10 E Eksploatacja, wymogi...16 I Instalacja Kategoria ochronna Typ zabezpieczenia III...1 Wymogi...1 K Kategoria ochronna 3 Dopuszczalne urządzenia...10 Instalacja...13 Wejścia ochronne...7 Kategorie Stop, wskazówka...9 Koncepcja bezpieczeństwa...5 Ograniczenia...5 M Moduł wyłącznika bezpieczeństwa, wymogi Moduły wyłącznika bezpieczeństwa, zewnętrzne Zdolność łączeniowa O Ostrzeżenia... T Typ zabezpieczenia III Dopuszczalne urządzenia Instalacja... 1 Wejścia ochronne... 8 U Uruchamianie, wymogi W Ważne wskazówki... Wejścia ochronne Kategoria ochronna Typ zabezpieczenia III... 8 Wskazówka kategorii Stop... 9 Wskazówki bezpieczeństwa... Wskazówki, ważne... Wymogi Eksploatacja Instalacja... 1 Moduł wyłącznika bezpieczeństwa Uruchomienie Podręcznik Bezpieczne odłączanie dla MOVIAXIS - Dokumentacje 19
