1 Segmentowe bramy przemysłowe Solidny wytwór technologii alpha otwieramy wszędzie bramy

2 Nasze bramy są zawsze otwarte lpha, otwarte wszędzie bramy Wyjątkowe, niezawodne, trwałe lpha Doors International otwiera świat możliwości, gdy mówimy o przemysłowych bramach segmentowych. Bramy lpha wyróżniają się spośród wszystkich innych bram swoim wyglądem, pracą, detalami oraz wszechstronnością. Bramy lpha są wyjątkowe, niezawodne i trwałe. Są świetnym przykładem siły innowacji, która trwa od 1995 roku, kiedy lpha Doors otworzyła swoje bramy dla klientów! Jakość w każdym detalu W lpha nie myślimy kategoriami bram, ale kategoriami rozwiązań. Specyficzne wymagania i życzenia naszych Klientów są początkiem procesu projektowania I wytwarzania, którego rezultatem jest produkt charakteryzujący się wysoką jakością I indywidualnością w każdym najdrobniejszym detalu. Są to bramy, których oczekuje rynek I które znajdują zastosowanie w każdym segmencie I każdym budynku. W istocie, gdziekolwiek byś się nie wybierał, dotrzesz tam przez bramę lpha. Działalność na świecie lpha Doors znaczy high-tech w produkcji, kompletny i wysokiej jakości system dostaw, zorientowane na obsługę podejście I bardzo konkurencyjne ceny. lpha Doors oferuje kompletne pakiety, które przyciągają i gromadzą wokół siebie wciąż rosnącą liczbę projektantów, wykonawców i przedsiębiorców. Nasi klienci zlokalizowani w ponad 20 krajach czują się w lpha jak w domu. Zawsze witamy ich gorąco ponieważ nasze bramy są zawsze otwarte. 3

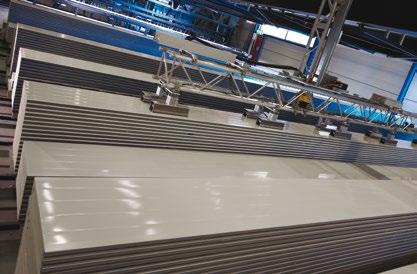

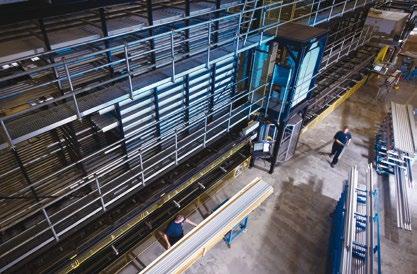

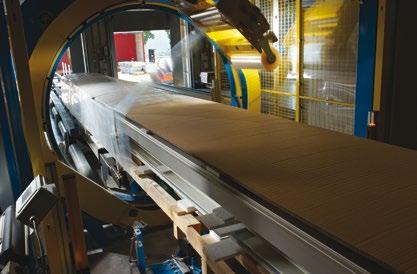

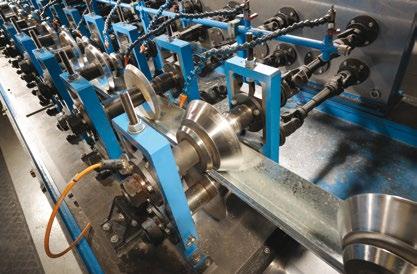

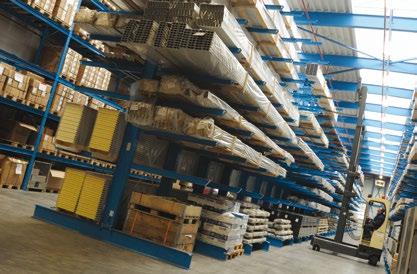

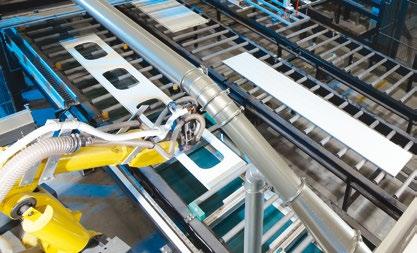

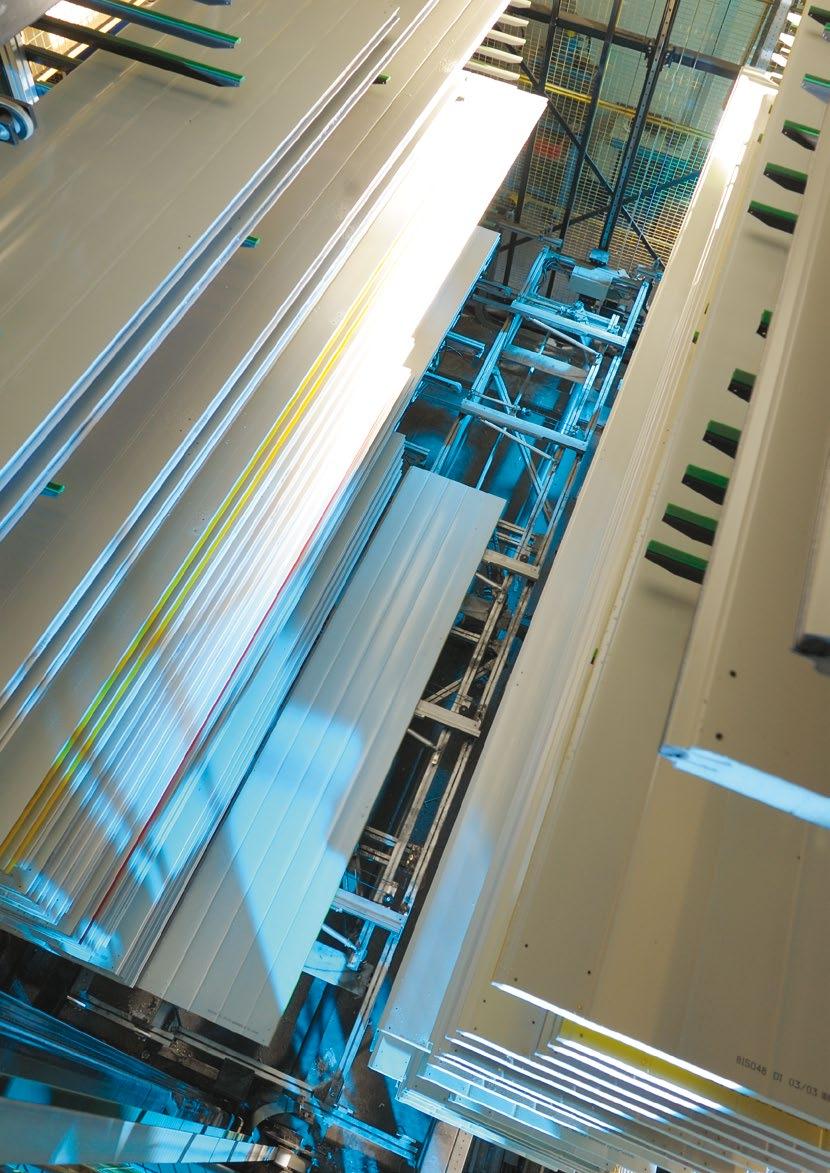

3 Wszystko pod jednym dachem Supernowoczesna produkcja Innowacyjny trendsetter lpha produkuje wszystko u siebie zgodnie z wymogami Europejskiego prawa, reguł i standardów. Jest to naszą gwarancją, że bramy lpha odpowiadają najwyższym oczekiwaniom. Strategiczne sojusze z czołowymi producentami pozwalają nam oferować pełną gamę bram przemysłowych i garażowych. Wszystko pod jednym, solidnym dachem. Części i komponenety do produkcji kupujemy u wyselekcjonowanych międzynarodowych dostawców. Dla lphy znaczy to tyle, że możemy zagwarantować jakość produktów unikalną w naszej branży. Od produkcji do dostawy Nasze panele bramowe i systemy prowadzeń są produkowane na zamówienie z wykorzystaniem zautomatyzowanych linii w naszych supernowoczesnych halach. Pakiety podwieszeń produkowane są w naszej fabryce w oparciu o narzędzia dostarczane przez wyspecjalizowanych dostawców. Wszystkie komponenty, które są częścią pakietu gromadzone są w zaprogramowanych lokalizacjach w naszym magazynie i gotowe do wysyłki w dowolne miejsce. Mądrzej i lepiej lpha aspiruje do bycia trendsetterem w branży, więc firma inwestuje w ludzi, materiały i wyposażenie. W tym samym czasie zdajemy sobie sprawę z tego, że kupując bramy przemysłowe klienci zwracają główną uwagę na cenę. le nie znaczy to, że musimy iść na kompromis z jakością. Koncentrujemy naszą uwagę na tworzeniu mądrzejszych i lepszych metod produkcyjnych. To jedyna droga do wytwarzania precyzyjnych wysokiej jakości produktów po ekstremalnie konkurencyjnych cenach. 5

4 Dokładnie na czas, gdziekolwiek zechcesz lpha nie tylko tworzy i produkuje. My również dbamy o pozostałe usługi dla naszych Klientów począwszy od logistyki a skończywszy na montażu i serwisie. żeby zapewnić 24 godzinną obsługę naszych Klientów, podzieliliśmy Europę na regiony. Zawsze czekamy na Wasze telefony w naszych centrach aby służyć poradą i odpowiedzią na jakiekolwiek pytania. dres Twojego centrum obsługi znajduje się na odwrocie niniejszej broszury. Precyzyjna logistyka Zorientowanie na obsługę i redukcję kosztów Bezbłędna logistyka Bramy lpha produkowane są z wysokiej jakości komponentów, które zgromadzone są w zinformatyzowanym magazynie centralnym. Gotowe do wysyłki w każde miejsce. Nasz dedykowany partner logistyczny zapewni, że zamówienia dostarczane są na czas. Co więcej, nasz doświadczony zespół montażystów gwarantuje, że bramy lpha są zawsze bezbłędnie zmontowane. co dalej? Zawsze możesz liczyć na nasz profesjonalny serwis. 24 godziny na dobę. Konfigurator Konfigurator doorcalculation.com zapewnia klientom lphy dostęp do bardzo użytecznego i przyjaznego systemu kalkulacyjnego. Przy użyciu systemu nasi klienci mogą kalkulować bramy w wielu wariantach. System jest skonstruowany w oparciu o różne grupy produktowe. Bramy segmentowe ISO,LU i Panorama grubości 40 mm i 60 mm, bramy szybkorolowane, bramy garażowe, pomosty przeładunkowe i rękawy uszczelniające ( technika przeładunku). System automatycznie generuje gotowe do wysyłki oferty i szczegółowe dane projektowe. Możliwa jest personalizacja systemu pod klienta. System uwzględnia indywidualne warunki naszych klientów przy kalkulacji ceny. 7

5 Benchmark dla bram segmentowych Intensywnie sprawdzane i testowane Certyfikowane bezpieczestwo Produkty lpha poddawane są ciągłym i intensywnym testom wytrzymałościowym. W trakcie testów prototypy bram otwierane są i zamykane razy, po czym są ocenianie przez ekspertów. Ta nieprzerwana dbałość o jakość i bezpieczeństwo przynosi owoce w postaci pełnej zgodności naszych bram segmentowych z normą EN w połączeniu z certyfikatem TÜV Nord. Cechy fizyczne Wiele mechanicznych i elektronicznych cech bram segmentowych lpha sprawdzanych jest w trakcie trwania testów. Testy te wykonywane przez TÜV Nord, największą niemiecką organizację certyfikującą i nadzorującą, powodują, że każda testowana cecha fizyczna otrzymuje własną klasyfikację, co pozwala na łatwiejsze porównywanie podobnych produktów wytwarzanych przez różnych producentów. Kryteria oceny Bramy segmentowe lpha testowane są na : Odporność na napór wiatru Pochłanianie dźwięków Wodoszczelność Izolacyjność termiczną Przenikalność powietrza Bezpieczeństwo użytkowania 9

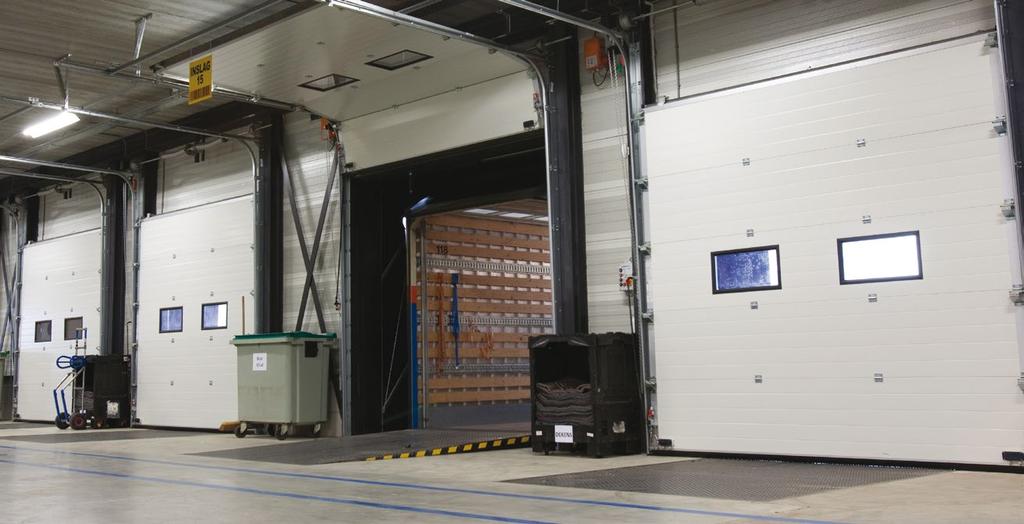

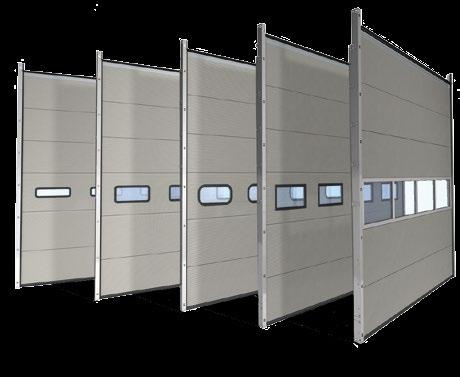

6 Konstrukcja sandwich panela ISO 40 mm grubość panela: 40 mm przenikalność cieplna: λ=0,025 W/mK współczynnik izolacyjności: U=0,52 W/m 2 K Gęstość pianki PU: 40 kg/m 3 B C D E F ISO 40 mm Uniwersalna brama lpha Brama segmentowa ISO 40 jest najpopularniejszym produktem lphy. Jest nowocześnie zaprojektowana a mikro profilowane panele łączą warstwa lakierowana: 10 standardowych kolorów ( na zewnątrz) B warstwa cynku: 275 g/m 2 C blacha stalowa 0,5 mm D warstwa cynku: 275 g/m 2 E warstwa podkładu F pianka PU wysokiej gęstości g=40 kg/m 3 bez HCFC E warstwa podkładu D warstwa cynku: 275 g/m 2 C blacha stalowa 0,5 mm B warstwa cynku: 275 g/m 2 warstwa lakierowana: RL 9002 ( wewnątrz ) w sobie doskonałe własności termo i dźwiękoizolacyjne. Wybór wariantów i materiałów jest nieograniczony, co w praktyce znaczy, że bramę można zawsze skonfigurować dokładnie Elastyczność ponad wszystko Brama ISO 40 jest zaprojektowana i produkowana z użyciem najnowocześniejszych technologii. Jest solidnie wykończona z uwzględnieniem według życzenia klienta. Różnorodność typów wbudowanych przeszkleń,10 standardowych kolorów RL jak również różne szerokości i 16 mm 0,8 mm najdrobniejszych detali takich jak niewidoczne od zewnątrz metalowe lub aluminiowe zakończenia, profile wzmacniające czy wykonane z anodyzowanego aluminium pod-profile. Elastyczność, w procesie wysokości paneli tworzą gamę produktową bram ISO 40. Standardem jest mikro-profil! 10 standardowych kolorów bez dopłaty. Współczynnik U bramy segmentowej ISO 40 mm 5,000 x 5,000 mm: 1.02 W/m 2 K wytwarzania jest wszystkim. Ta uniwersalna prawda pozwala na idealną kombinację ceny, wariantowości i jakości wykonania

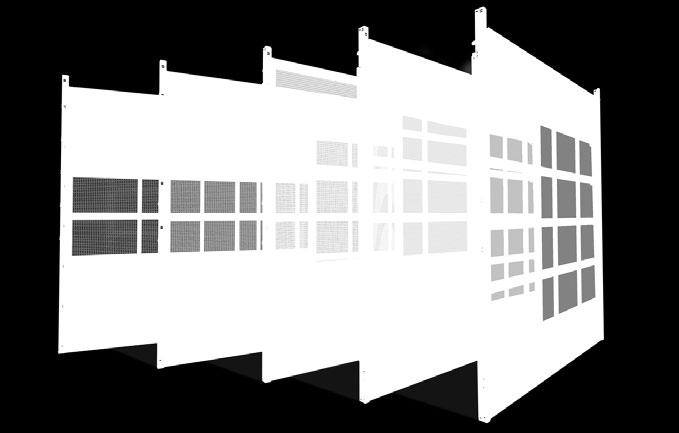

7 Konstrukcja sandwich panela ISO 60 mm grubość panela: 60 mm przenikalność cieplna: λ=0,025 W/mK współczynnik izolacyjności: U=0,35 W/m 2 K Gęstość pianki PU: 40 kg/m 3 B C D E F ISO 60 mm Efektywne oddzielenie stref klimatycznych Bramy segmentowe ISO 60 mm są bramami podnoszonymi posiadającymi znakomite własności izolacyjne i uszczelniające, znajdują zastosowanie głównie w aplikacjach, gdzie istotne jest rozdzielenie różnych stref klimatycznych. Jeśli potrzebne jest utrzymanie stałej temperatury w magazynie lub hali produkcyjnej, brama ISO 60 mm jest właściwym produktem. Panele z okładzinami z mikroprofilowanej stali mają doskonałe właściwości dźwiękochłonne i termoizolacyjne i są w stanie oprzeć się kaprysom pogody. 12 Standardem jest mikro-profil! 10 standardowych kolorów bez dopłaty. 16 mm 0,8 mm Współczynnik U bramy segmentowej ISO 60 mm 5,000 x 5,000 mm: 0.77 W/m 2 K warstwa lakierowana: 10 standardowych kolorów ( na zewnątrz) B warstwa cynku: 275 g/m 2 C blacha stalowa 0,5 mm D warstwa cynku: 275 g/m 2 E warstwa podkładu F pianka PU wysokiej gęstości E warstwa podkładu D warstwa cynku: 275 g/m 2 C blacha stalowa g=40 kg/m3 bez HCFC 0,5 mm B warstwa cynku: 275 g/m 2 warstwa lakierowana: RL 9002 ( wewnątrz ) Bardzo wysokie własności izolacyjne Panele bram segmentowych ISO produkowane są z użyciem tzw. Metody sandwichowej. W procesie tym następuję związanie warstwy twardej bezfreonowej pianki poliuretanowej,wtryśniętej pomiędzy dwie ocynkowane blachy stalowe. Bramy dostępne są w 10-ciu standardowych kolorach. Panele mogą być również pomalowane natryskowo na dowolny kolor RL zgodnie z życzeniem zamawiającego. 13

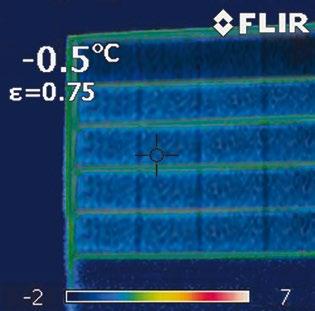

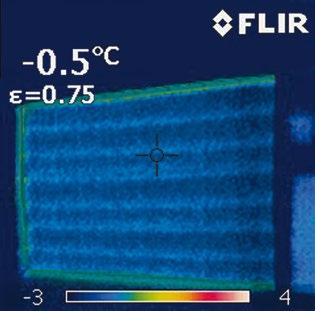

8 Text Wygląd wewnętrzny ISO 40/60 mm ISO 60 ISO 40 ISO 60 Uszczelnienie paneli Panele bramy ISO 40/60 są specjalnie uszczelnione, aby zapewnić im kompletną wiatro i wodoszczelność. W tym celu poliuretanowa uszczelka Compriband umieszczona została pomiędzy panelami. Dodatkowo bramy ISO 40/60 są w pełni izolacyjne, gdyż zewnętrzna i wewnętrzna powierzchnia nie stykają się ze sobą. Widok w podczerwieni Właściwości izolacyjne bramy segmentowej ISO 60 mm są lepsze niż bramy ISO 40 mm. Sprawdziliśmy to prześwietlając podczerwienią zamontowaną bramę. Punkty świetlne sygnalizują miejsca utraty energii, podczas gdy ciemne regiony są dobrze zaizolowane. ISO 40/60 Rama standardowa ISO 40/60 Napór wiatru Standardowa rama pomiędzy W zależności od szerokości bramy, lpha bramą a prowadnicami pionowymi montuje profile wzmacniające połać zapewnia właściwe uszczelnienie bramy. Dzięki temu, brama może po bokach bramy. wytrzymać silny napór wiatru zgodnie z wymaganiami normy i standardami. ISO 40/60 Rama wzmocniona ISO 40/60 Wnętrze Stosujemy tego typu ramę przy Wewnętrzna strona panela ISO 40 mm i bramach w ciemnych kolorach. ISO 60 mm jest poziomo profilowana i Ze względu na ogrzewanie przez pokryta kolorem RL 9002 w standardzie. słońce brama może w środkowej Inne kolory dostępne są za dopłatą na części ulegać odkształceniom w zapytanie. stosunku do nadproża. Wzmocniona rama zabezpiecza przed tym zjawiskiem

9 Text Paleta kolorów lpha Typy okien lpha zapewnia 10 standardowych kolorów ( bez dopłaty ) Dzięki lphie, architekci mogą teraz pozwolić sobie na warianty kolorystyczne w projektach. Optyczne własności mikroprofilowanej połaci bramy czynią ją doskonale dopasowaną do nowoczesnej architektury przemysłowej. lpha oferuje w swojej palecie kolorów 10 najczęściej spotykanych kolorów RL nadając każdej bramie indywidualny charakter bez dodatkowej dopłaty. Dzięki takiej selekcji trwałych pokryć kolorystycznych, bramy mogą zawsze bezbłędnie dopasować się do firmowej kolorystyki. jeśli macie Państwo specjalne życzenia dotyczące kolorów? lpha może zaoferować pełną tęczę kolorów. Powody stosowania okien Bramy segmentowe ISO mogą być wyposażone w pleksiglasowe okna w celu zwiększenia dostępu światła naturalnego i poprawy widzialności. Standardowe okna są podłużnego kształtu z prostymi lub zaokrąglonymi narożnikami i zawierają pojedyńcze lub podwóje przeszklenia. Dla lepszego zabezpieczenia przed intruzami, dostępne są również wąskie, prostokątne okna z zaokrąglonymi narożnikami. Poszukujesz indywidualnego rozwiązania? Wybierz okna okrągłe lub stwórz własny wzór ułożony z okien. % Naświetlenie w zależności od typu okna ISO 40/60 ISO 40 ISO 40 15% * 3,2% * 3,8% * RL 3000 RL 5010 RL mm 663 mm 557 mm 230 mm 305 mm 583 mm 265 mm 345 mm Dużo światła i bardzo dobra ISO 40/60 widzialność Zaokrąglone narożniki (r=60 mm), doskonałe parametry izolacyjne ISO 40 Zaokrąglone narożniki (r=100 mm), doskonałe parametry izolacyjne ISO 40 RL 7005 RL 7016 RL ,35% * 1,15% * 1,23% * 680 mm 610 mm 325 mm 600 mm 290 mm 370 mm 545 mm 85 mm 145 mm 250 mm RL 9002 RL 9006 RL 9007 RL 9010 Proste narożniki, doskonałe Wąskie, antywłamaniowe okna trakcyjne okna okrągłe parametry izolacyjne 16 17

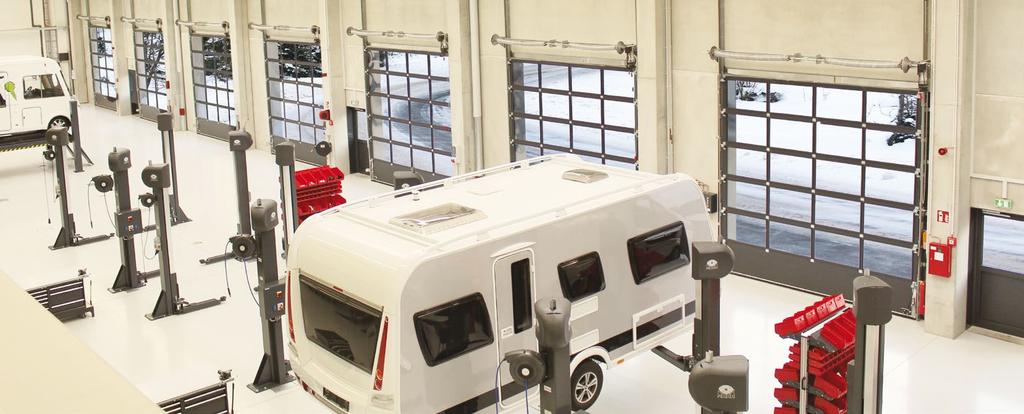

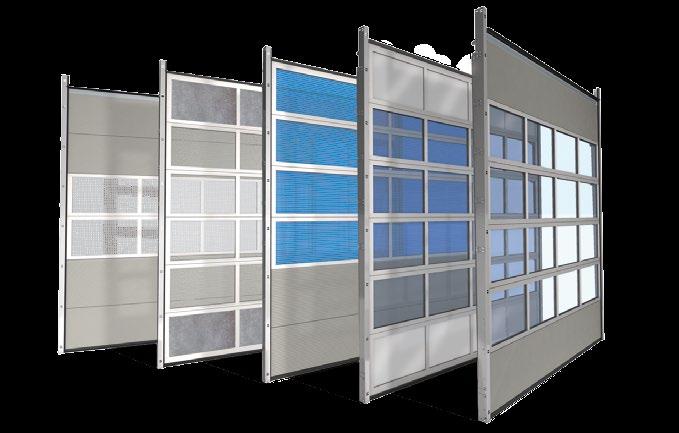

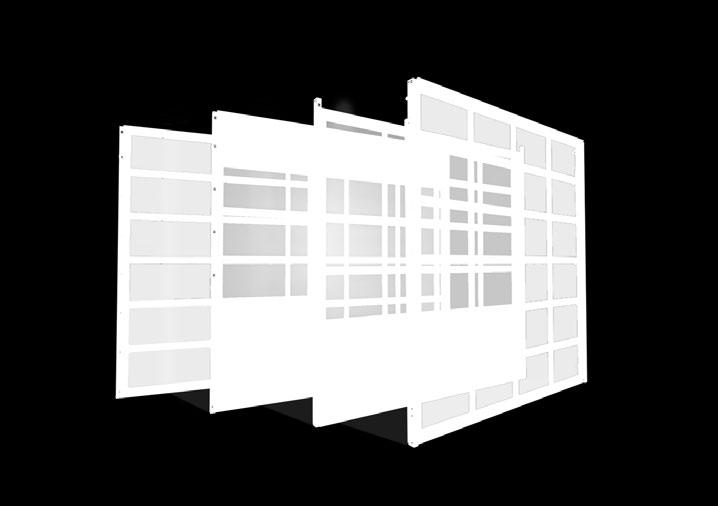

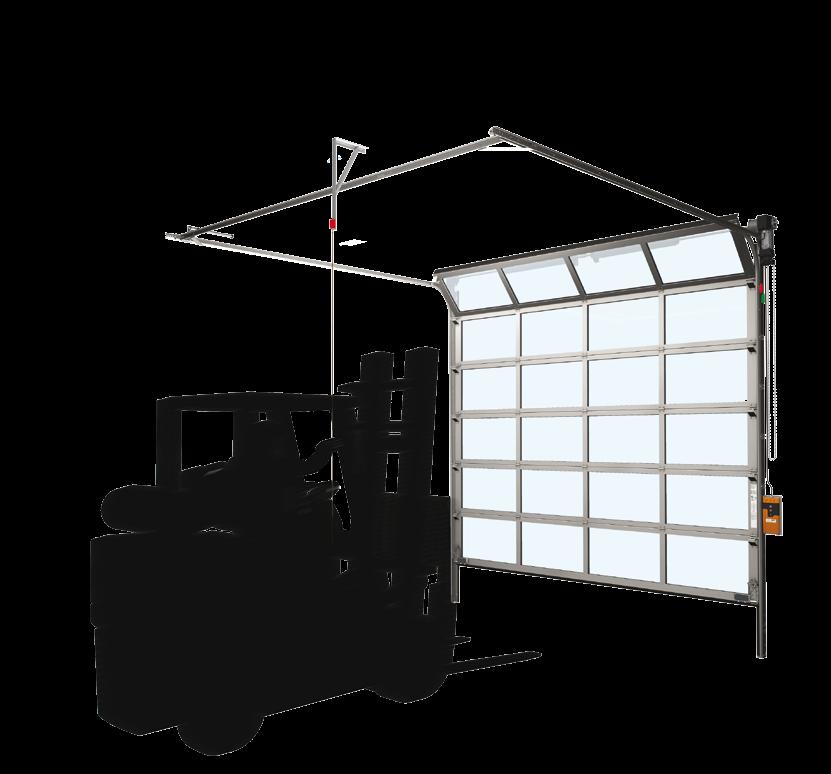

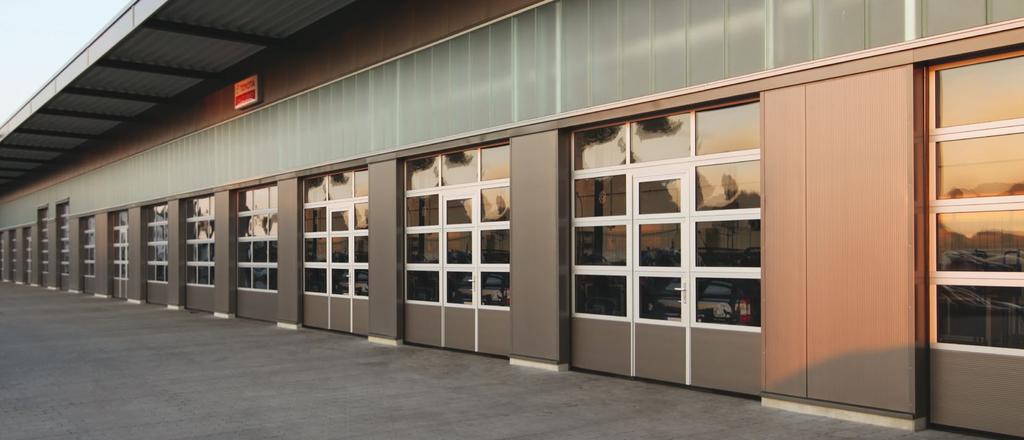

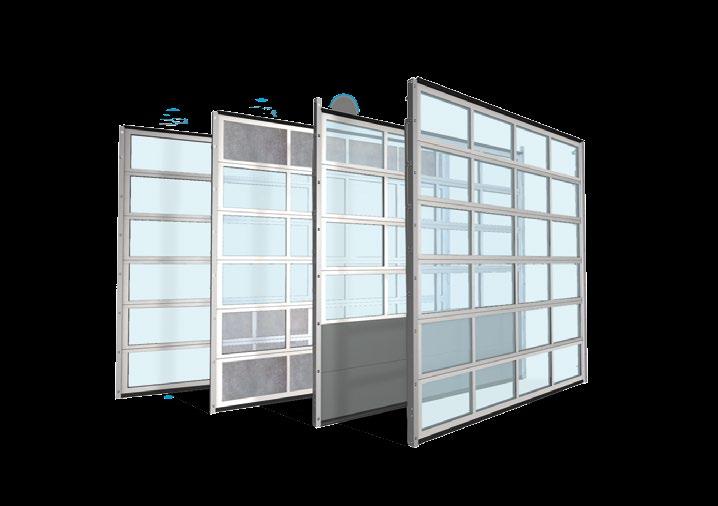

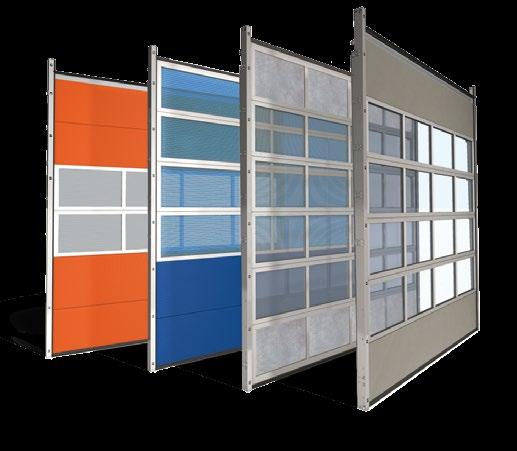

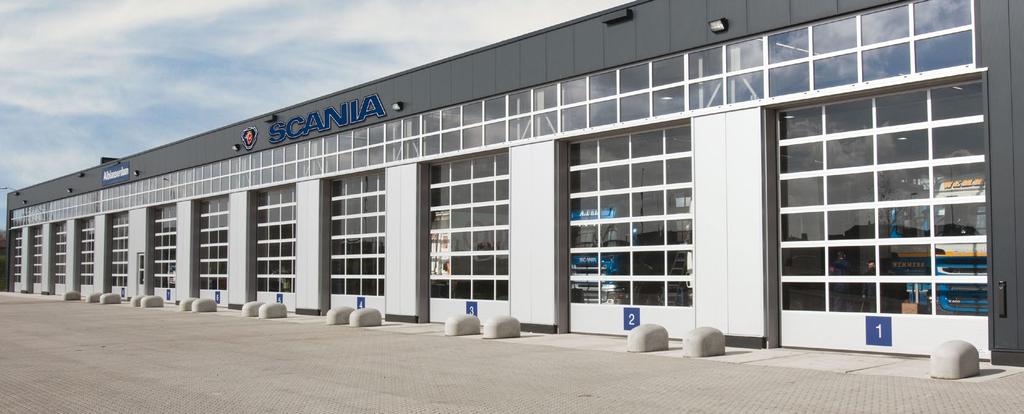

10 LU 40 mm Kiedy naturalne światło i widzialność mają znaczenie W środowisku przemysłowym, gdzie światło i widzialność mają nadrzędne znaczenie, brama segmentowa lpha LU 40 mm jest niezastąpiona. Panel bramy LU złożony jest z kilku sekcji a dzięki wykonanym na wymiar aluminiowym profilom, ramy mogą być produkowane do szerokiej gamy zastosowań. Mogą być pełne lub wykonane w kombinacji przezroczystych, barwionych, izolowanych lub ażurowych okien umieszczonych w aluminiowych kasetach. Wszystko jest możliwe. Na przygodę z oknami Brama segmentowa LU 40 mm może być wyposażona w ramowe okna wykonane z różnej jakości plastików o różnych parametrach izolacyjnych, kolorystycznych i konstrukcyjnych. Spróbuj barwionego szkła lub wypełnień komórkowych, pobaw się podziałami lub połącz różne panele ISO z panelami LU aby uzyskać najlepszy rezultat. Dzięki obfitej wariantowości I mnogości opcji, brama segmentowa LU 40 mm jest szczególnie przydatna kiedy ważne jest połączenie atrakcyjnego wyglądu z optymalnym przepuszczaniem światła. Współczynnik U dla bramy segmentowej LU 40 mm 5,000 x 5,000 mm: 3.87 W/m 2 K 18 19

11 LU 60 mm Innowacyjna brama z jeszcze lepszą izolacją LU 60 mm to nowoczesna, innowacyjna brama segmentowa, doskonale zaprojektowana, funkcjonalna oraz łatwa w montażu. Brama segmentowa LU o grubości 60 mm posiada potrójne przeszklenie i gwarantuje doskonałe własności izolacyjne, anty-kondensacyjne oraz dźwiękochłonne. Jest idealnym rozwiązaniem w pomieszczeniach, w których dostęp światła, widoczność oraz zachowanie stałego klimatu pełnia kluczową rolę. Specjalne profile izolacyjne Brama LU 60 mm jest dwa razy grubsza niż brama LU 40 mm i wykonana jest z dwóch profili aluminiowych, które są termicznie odseparowane przy pomocy specjalnego profila izolacyjnego. Brama posiada wyjątkowo niski współczynnik U, pomimo że wypełniona jest szybami. Brama segmentowa LU 60 mm przeznaczona jest w szczególności do pomieszczeń przemysłowych, w których najważniejsze jest oświetlenie, podobnie jak doskonała izolacyjność i optymalna oszczędność energii. Współczynnik U dla bramy segmentowej LU 60 mm: 5,000 x 5,000 mm: 2.33 W/m 2 K, z potrójnym przeszkleniem 20 21

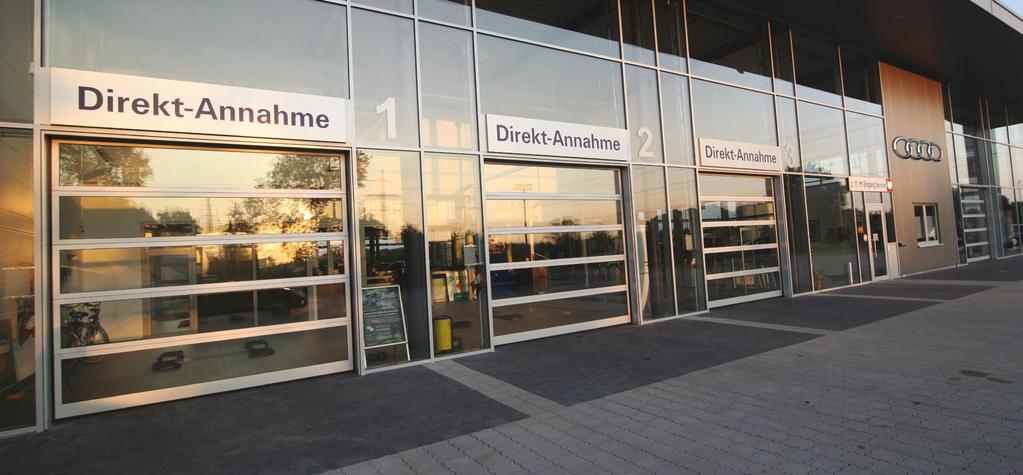

12 Text Brama Panorama 40/60 mm Maksymalna przejrzystość, Bez pionowych profili Brama Panorama jest bramą LU dostępną w wersji 40 mm lub 60 mm. To co czyni bramę wyjątkową to brak pionowych podziałów, co skutkuje pełnym, panoramicznym widokiem. Wysokiej jakości Pleksiglas jest niezwykle cienki i wytrzymały, trudny do zdeformowania i wygląda jak prawdziwe szkło. Wszystko to powoduje, że okna są naturalnie przezroczyste i wyglądają bardzo atrakcyjnie. LU 40 LU 60 Brama Panorama 40 mm Brama Panorama 60 mm Podwójny Pleksiglas Potrójny Pleksiglas Optyczny 20 mm Optyczny 40 mm ( mm) ( mm) Pleksiglas optyczny Brama Panorama dostępna jest z maksymalną szerokością 4,000 mm i maksymalną wysokością 4,500 mm. Brama Panorama wygląda szczególnie dobrze w budynkach, które mają przyciągać uwagę swoim wyglądem. Równie dobrze sprawdza się tam, gdzie ważny jest dostęp światła i dobra widoczność. Wyjątkowość wysokiej jakości pleksiglasu polega na tym, że wyglądając jak prawdziwe szkło, zachowuje właściwości bezpiecznego plastiku. Okna wykonane z optycznego pleksiglasu dostępne są jako dwuszybowe 20 mm i trzyszybowe 40 mm. Najwyższa odporność na zarysowania Dzięki niej nie tracisz perspektywy Współczynnik U dla bramy Panorama 40: 4,000 x 4,000 mm: 3.87 W/m 2 K Współczynnik U dla bramy Panorama 60: 4,000 x 4,000 mm: 2.36 W/m 2 K 22 23

13 Text Wewnętrzny wygląd LU 40 mm/lu 60 mm LU 60 LU 40 Połączenie segmentów Segmenty bramy LU 40/LU60 są specjalnie uszczelnione przy użyciu gumy EPDM. Powoduje to, że bramy są kompletnie wiatroszczelne i wodoszczelne. LU 40 LU 40/60 luminiowe listwy przyszybowe luminiowe listwy przyszybowe zapewniają idealne przyleganie i urzymują swoje wysokie właściwości nawet przy dużych wachaniach temperatury. Widok w podczerwieni LU 60 gwarantuje bardzo dobre właściwości izolacyjne. Sprawdziliśmy to prześwietlając podczerwienią zamontowaną bramę. Punkty świetlne sygnalizują miejsca utraty energii, podczas gdy ciemne regiony są dobrze zaizolowane. LU 60 Uszczelnienie segmentów Segmenty bramy LU 60 są specjalnie uszczelnione w celu uzyskania kompletnej wiatroszczelność i wodoszczelności. Emisję ciepła uniemożliwiają specjalne profile izolacyjne. Napór wiatru W zależności od szerokości brama segmentowa LU wyposażona jest w zintegrowane profile wzmacniające. Dzięki profilom wzmacniającym, brama jest w stanie LU 60 Potrójne syntetyczne przeszklenie Dla podwyższenia izolacyjności wytrzymać napór silniego wiatru. W zależności od brama LU 60 wypełniona jest konfiguracji bramy, używamy cieńszych i/lub dłuższych standardowo potrójnym profili. Dla bram o szerokości powyżej 4200 mm, co przeszkleniem. Okna wykonane są drugi panel wysposażony jest w profil, podczas gdy dla z oddzielonych termicznie profili bram o szerokości powyżej 5000 mm, każda sekcja izolacyjnych. Dostępne jest także wyposażona jest w profil wzmacniający. podwójne syntetyczne Kondensacja LU 40/60 LU 60 przeszklenie, jednak jego właściowści izolacyjne będą niższe. W przypadku niskiej temperatury zewnętrzenej i wysokiej wilgotoności w środku pomieszczenia, od wewnątrz standardowych bram LU 40 wystąpi kondensacja. Dzieje się tak dlatego, że kondensacja występuje na najchłodniejszej powierzchni w pomieszczeniu jaką jest brama. Jeśli chcemy zapobiec zjawisku kondensacji na bramie, LU 60 to najlepszy wybór. Dzięki specjalnym profilom izolacyjnym kondensacja nigdy nie będzie naszym probemem nawet, gdy wilgotność wewnątrz pomieszczenia jest bardzo wysoka

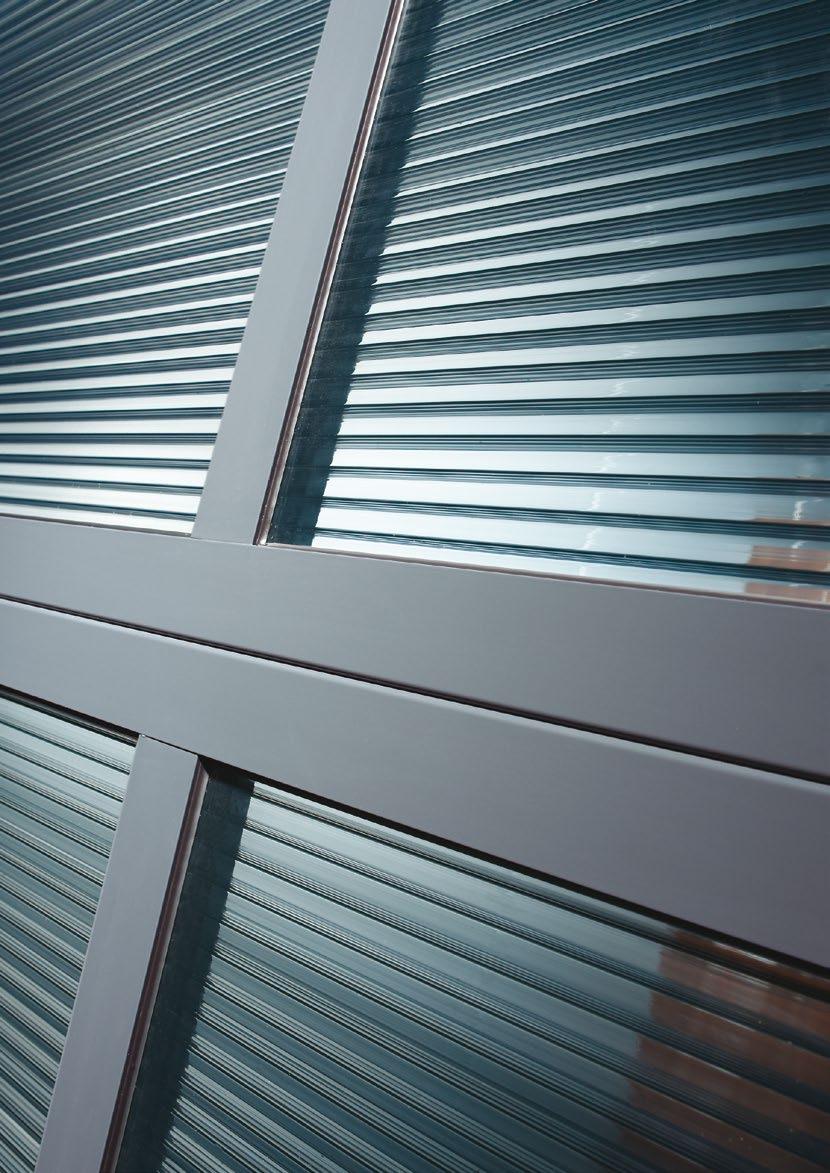

14 Text Ramy okienne LU 40/60 luminiowe listwy przyszybowe lpha jest jednym z niewielu producentów, który zawsze stosuje listwy przyszybowe wykonane z anodyzowanego aluminium. Często można się spotkać z szybami mocowanymi za pomocą czarnych plastikowych listew, które nie tylko są mniej estetyczne i mniej trwałe, ale także mają inny niż aluminium współczynnik ekspozycji. Jeśli na zewnątrz jest ciepło, plastik jest bardziej wrażliwy na odkształcenia co może powodować wybrzuszanie listew, czego nie ma przy listwach aluminiowych. Inną zaletą naszych listew przyszybowych jest to, że mogą być barwione na dowolny kolor. LU 40 LU 60 LU 60 LU 40 LU 60 Różnorodność opcji lpha oferuje w bramach LU 40 nieskończony wybór przeszkleń. Przeszklenia o różnorodnym poziomie jakości, barwie, stopniu przezroczystości oraz stylistyce dają architektom wiele przestrzeni dla kreatywnego projektowania bram LU. Można wybrać pojedyńcze przeszklenia akrylowe lub 4 mm szkło hartowane, podwójne szkło akrylowe, szkło strukturalne, pojedyńcze wypełnienia perforowane lub wysokowytrzymały plastik. Możliwości są nieskończone. Wypełnienie podwójne z przezroczystą szybą (20 mm): akryl, poliwęglan, (40 mm): akryl, poliwęglan, Optyczny Plexiglas Optyczny Plexiglas ( przepuszczalność ( przepuszczalność światła 100 %) światła 100 %) LU 40 LU 40 Wypełnienie potrójne z przezroczystą szybą Wypełnienie częściowo przezroczyste z podwójną szybą (40 mm) : Optyczny Plexiglas ( przepuszczalność światła 100 %) (20 mm) : szkło strukturalne (SN) (przepuszczalność światła 80 %) (40 mm) : szkło strukturalne (SN) (przepuszczalność światła 80 %) LU 40 LU 40 LU 40 Wypełnienie 5-komorowym poliwęglanem komórkowym (20 mm) przezroczysty (20 mm) zielony (20 mm) szary (20 mm) niebieski (20 mm) antracyt (przepuszczalność światła 63%) (przepuszczalność światła 50%) (przepuszczalność światła 50%) (przepuszczlność światła 38%) (przepuszczalność światła 5%) LU 40 LU 40 LU 40 LU 60 LU 40 LU 60 Łącząc kolory Brama LU 40 mm standardowo występuje w kolorze anodyzowanego aluminium. Nie znaczy to jednak, że pozbawieni jesteśmy opcji kolorystycznych. Możemy pomalować aluminium na dowolny kolor. łącząc aluminium z Wypełnienie pojedyńcze perforowane LU, (2 mm) (2 mm) perforacja okrągła perforacja kwadratowa (przepuszczalność (przepuszczalność światła 40%) światła 70%) Wypełnienie z płyty warstwowej (20 mm), płaska blacha (40 mm), płaska blacha na zewnątrz i stucco od na zewnątrz i stucco od wewnątrz wewnątrz Wypełnienie z płyty warstwowej (20 mm), stucco na (40 mm), stucco zewnątrz i od wewnątrz zewnątrz i od wewnątrz przeszkleniami Rodeca lub z panelami ISO dostępnymi w 10 standardowych kolorach uzyskujemy nieskończoną ilość możliwości projektowych

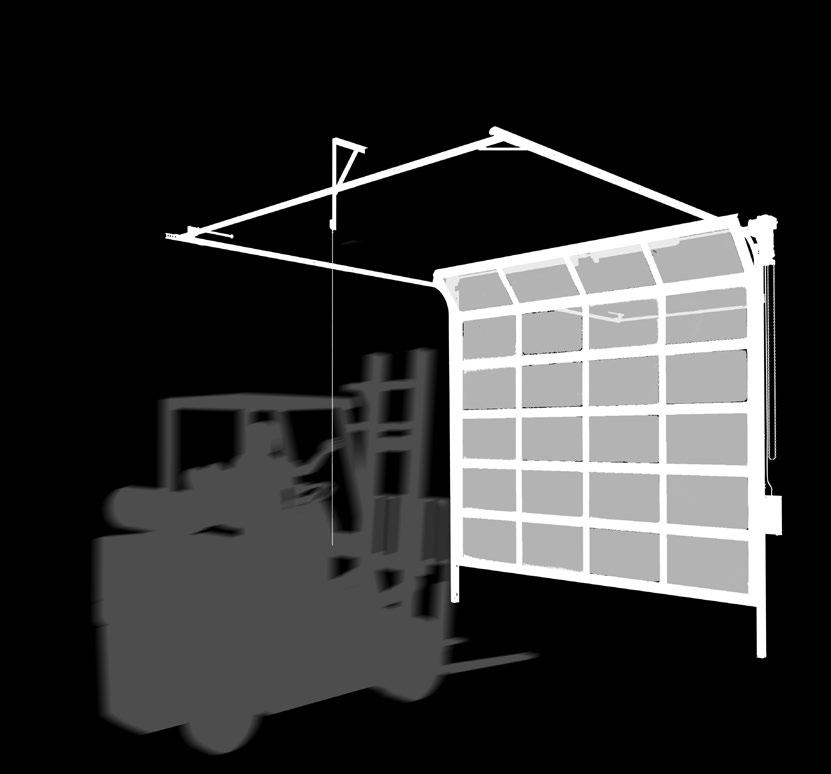

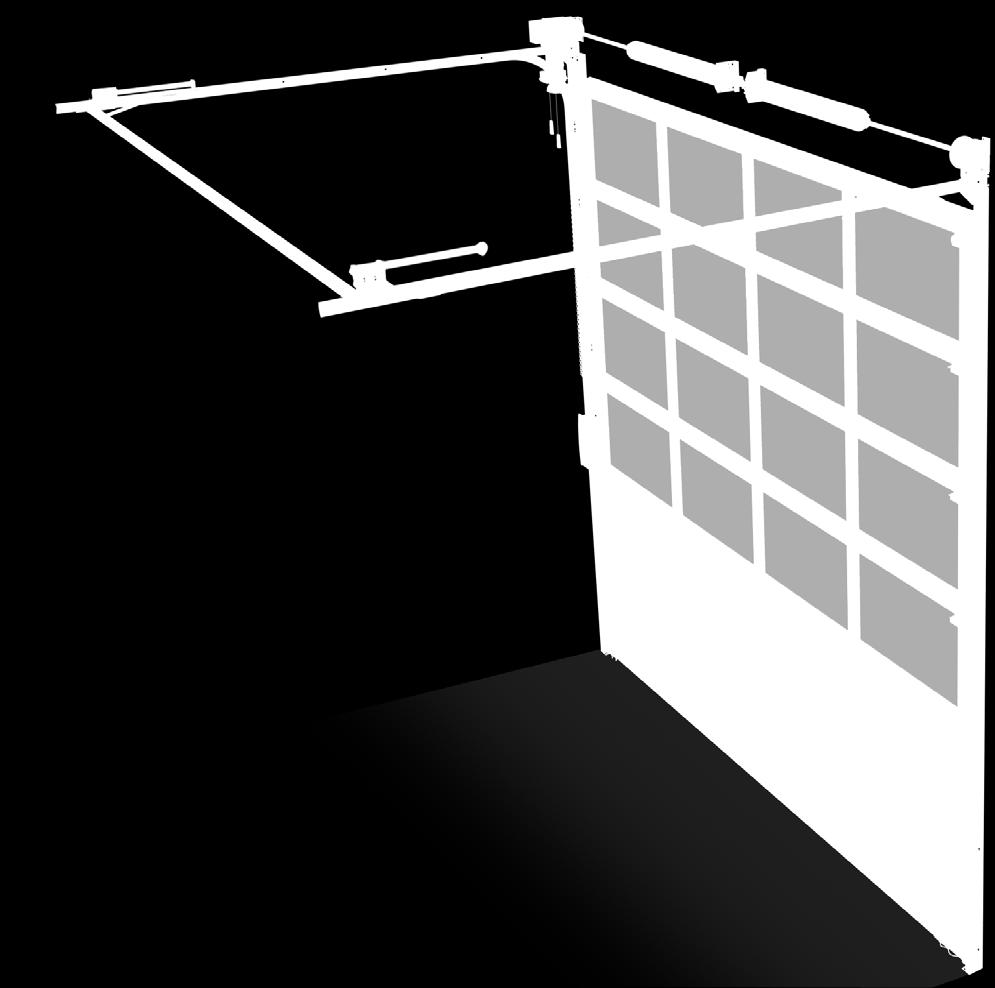

15 Text Systemy prowadzeń Wysokiej jakości, modularne, łatwe w montażu Śruby M8 Zawsze używamy śrub M8 do łączenia powierzchni metalowych z profilami prowadnic. Powoduje to, że w połączeniu ze zmontowanymi wstępnie komponentami, czas montażu jest bardzo krótki. Systemy prowadzeń lpha są modularne i w większości wstępnie złożone fabrycznie. Systemy prowadzeń mogą być stosowane zarówno dla bram ISO jak i LU oraz Panorama. Certyfikowana jakość oraz wytrzymałość są cechami, którymi kierujemy się podczas projektowania oraz wytwarzania naszych systemów prowadzeń oraz podwieszeń. Odbijacze sprężynowe Solidnie zbudowane sprężynowe odbijacze zapewniają, że brama opuści się jak tylko zostanie do tego aktywowana. Długość odbijaczy sprężynowych zależy od konfiguracji bramy. Usytuowanie linek Dzięki układowi modularnemu naszych systemów prowadzeń oraz metalowej powierzchni komponentów, możemy zapewnić, że linki idealnie wpasowują się w prowadnice pionowe, co skutkuje optymalnym poziomem bezpieczenstwa i niezawodności Bezpieczne prowadnice Bezpieczne profile gwarantują, że rolki nie wypadną z prowadnic. Linki są w bezpieczny sposób ukryte w konstrukcji, co podwyższa jeszcze poziom bezpieczeństwa. Stopka podłogowa Stopka podłogowa zapewnia połączenie prowadnic z podłogą a także, wraz z belką spinającą, odpowiada za zachowanie właściwego odstępu pomiędzy prowadnicami

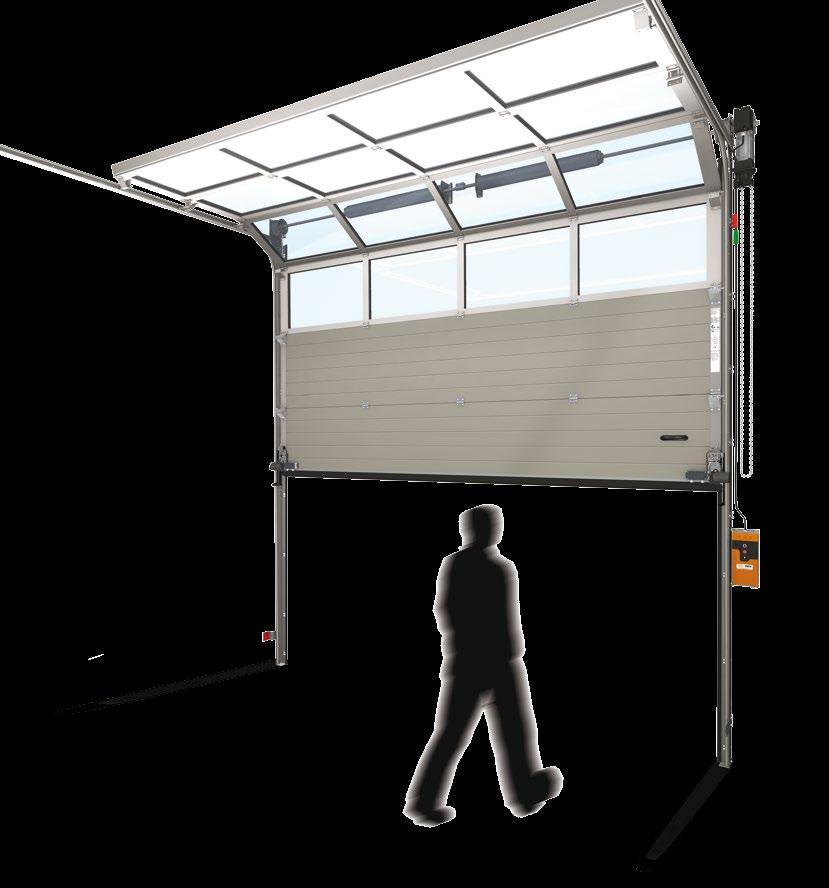

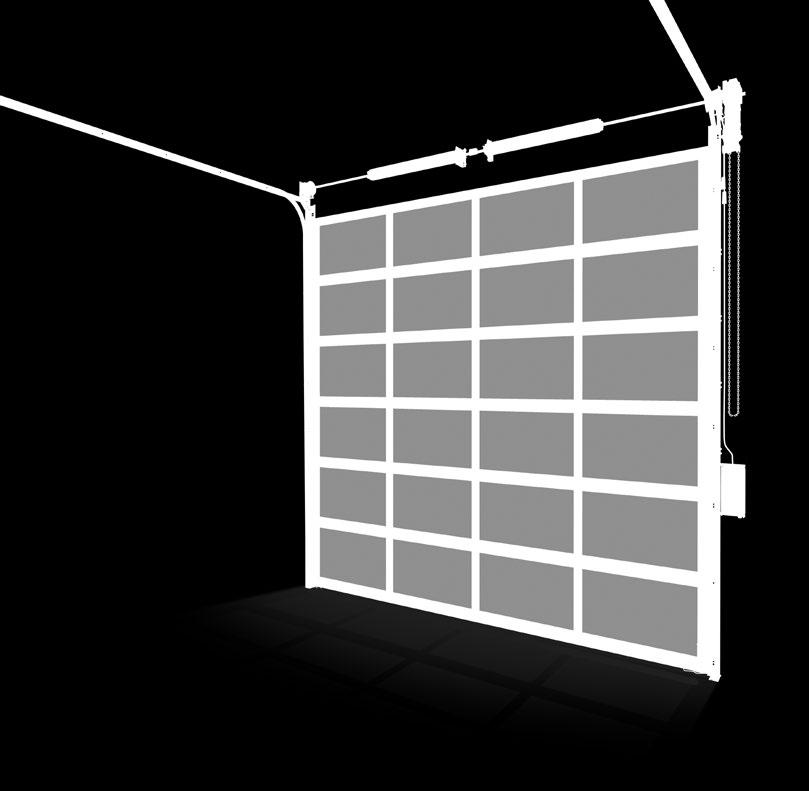

16 Text Widok wewnętrzny LU 40 LU 40 Uszczelka górna Rama standardowa Górny panel bramy LU 40 wyposażony jest w Standardowa rama pomiędzy bramą a gumową uszczelkę, która zapewnia dodatkową prowadnicami pionowymi zapewnia właściwe izolację oraz daje najlepsze z możliwych uszczelnienie po bokach bramy. połączenie z nadprożem. Brama przylega idealnie i nie powoduje utraty energii. LU 60 LU 60 Uszczelka górna Górny panel bramy LU 60 wyposażony jest w podwójną gumową uszczelkę, która zapewnia dodatkową izolację oraz daje najlepsze z możliwych połączenie z nadprożem. Brama przylega idealnie i nie powoduje utraty energii. LU 40/60 Pojedyńcze zawiasy boczne LU 40 Rama wzmocniona Stosujemy tego typu ramę przy bramach w lpha stosuje pojedyńcze zawiasy boczne dla ciemnych kolorach. Ze względu na ogrzewanie bram o szerokości do 5 metrów. Taka konstrukcja przez słońce brama może w środkowej części jest odpowiednio wytrzymała i zapewnia, że ulegać odkształceniom w stosunku do brama wisi stabilnie oraz prawidłowo się zamyka. nadproża. Wzmocniona rama zabezpiecza przed tym zjawiskiem. LU 40/60 Podwójne zawiasy boczne LU 60 lpha stosuje podwójne zawiasy boczne dla bram o szerokości powyżej 5 metrów. Taka konstrukcja zapewnia, że nawet najcięższe bramy wiszą stabilnie. LU 40 Uszczelka podłogowa LU 60 Uszczelka podłogowa lpha stosuje gumowe uszczelki aby zapewnić lpha stosuje gumowe uszczelki właściwe przyleganie bramy do podłogi. Przylegając aby zapewnić właściwe przyleganie do betonowego progu, uszczelka zabezpiecza bramy do podłogi. Przylegając do przedostawanie się wody pod bramą. betonowego progu, uszczelka zabezpiecza przedostawanie się wody pod bramą

17 B B B Text Przegląd systemów prowadzeń B B B Oczywiście przestrzeń dostępna dla bramy oraz jej zespołów konstrukcyjnych pozostaje czynnikiem max. 20 m2 max. 50 m2 decydującym jeśli chodzi o montaż bramy. Dlatego też lpha oferuje różne systemy prowadnic, które max. 10,2 m 2 mogą zostać dopasowane do każdej sytuacji. T 400, Podwyższony system prowadnic T400 DS, Podwyższony system prowadnic z obniżonym wałem = Przewyższenie mm T 400 hf, Podwyższony system prowadnic z obniżonym wałem + stalowy profil wzmacniający B= Wysokość otwarcia przewyższenie = p rzewyższenie mm B=w ysokość otwarcia przewyższenie B= w ysokość otwarcia przewyższenie mm T 240, Niski system prowadnic, obejmujący linki + stalowy profil wzmacniający przewyższenie min mm przewyższenie min mm max. 22 m2 max. 22 m2 B B B Szerokość max mm B B mm Wysokośc max mm Szerokość max mm mm = przewyższenie mm B max. 50 m2 T 450, Standardowy system prowadnic (wchodzący standard) = 240 mm T 340, Standardowy system prowadnic, tylny pakiet podwieszeniowy + stalowy profil wzmacniający B = wysokość otwarcia mm = 340 mm Szerokość max mm B = wysokość otwarcia mm max. 35 m2 T 500, Pionowy system prowadnic max 20 m. 2 max. 10,2 m 2 T500 DS, Pionowy system prowadnic z obniżonym wałem sprężynowym = mm T 500 hf, Pionowy system prowadnic z obniżonym wałem sprężynowym + stalowy profil wzmacniający B = wysokość otwarcia mm = wysokość otwarcia mm Wysokośc max mm Szerokość max mm Szerokość max mm = wysokość otwarcia mm = wysokość otwarcia mm Szerokość max mm 32 33

18 Text Napęd Silniki 25 sec 1 sec lpha oferuje różne silniki do napędzania bram segmentowych. System ręczny sprawdza się dla bram, które nie są zbyt często używane, podczas gdy system napędów elektrycznych ze sterowaniem dotykowym jest odpowiedni dla bram w ciągłym użytkowaniu. Zawsze dobierzemy właściwy mechanizm w zależności od potrzeb użytkownika I konfiguracji bramy. Wszystkie nasze systemy sterowania zgodne są z europejskim standardem EN Dead man otwieranie elektryczne System jest idealny jeśli brama nie jest otwierana często. Jedno naciśnięcie przycisku wystarcza, aby otworzyć bramę. Jakkolwiek aby ją zamknąć należy ciągle trzymać wciśnięty przycisk. Umożliwia to operatorowi kontrolowanie zamykania bramy i reakcję w sytuacji ewentualnego zagrożenia. Impuls otwieranie elektryczne Jeśli brama jest w ciągłym użytkowaniu, zalecane jest sterowanie impulsowe. Brama podnosi się i zamyka automatycznie do elektronicznie zaprogramowanej pozycji bez potrzeby ciągłego trzymania przycisku. System wykrywania przeszkód wbudowany jest w dolną uszczelkę bramy. 1 sec 1 sec 0,2 m/sec 0,6 m/sec Linka pociągowa otwieranie ręczne Jeśli brama jest mniejsza niż 16 m 2 i używana jest sporadycznie, najlepszym rozwiązaniem jest Przekładnia łańcuchowa otwieranie ręczne Przkładnia łańcuchowa wymaga mniejszego wysiłku fizycznego niż linka pociągowa ( przełożenie 1:4 ). Impuls zdalnego sterowania Sterowanie impulsowe jest idealne dla zastosowania zdalnego sterowania i może zaoszczędzić wiele czasu, Impuls zdalnego sterowania z silnikiem szybkobieżnym. Jeśli brama jest w ciągłym użytkowaniu, zalecane jest mechanizm linki pociągowej. Jakkolwiek system ten System jest odpowiedni dla bram do 30 m 2 zapewnia, gdyż pozwala operatorowi wózka pozostać na miejscu sterowanie impulsowe. Brama podnosi się I zamyka wymaga wysiłku fizycznego ( przełożenie 1:1 ) oraz że brama zostania otwarta do swojego skrajnego górnego w trakcie zdalnego otwierania bądź zamykania bramy. automatycznie do elektronicznie zaprogramowanej istnieje ryzyko niecałkowitego otwarcia co może położenia. Opcja ta zawiera sensory fotokomórek bezpieczeństwa pozycji bez potrzeby ciągłego trzymania przycisku. skutkować uszkodzeniem bramy. montowane w świetle bramy. System wykrywania przeszkód wbudowany jest w dolną uszczelkę bramy

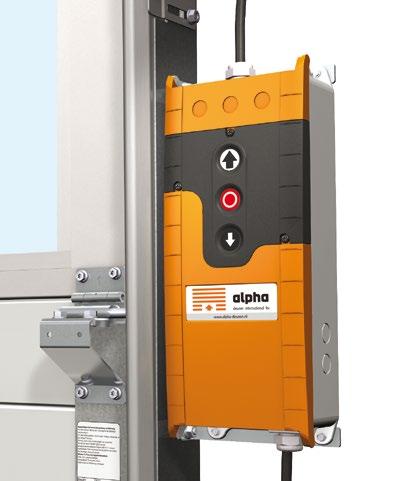

19 Text Właściwości skrzynek sterujących lpha oferuje szeroki wybór najwyższej jakości sterowań do bram segmentowych, które mogą być zintegrowane w skrzynkach sterujących. Liczne elementy sterowań mogą być również montowane na wewnętrznych i zewnętrznych ścianach, pilersach lub gdziekolwiek indziej. Zaliczają się do nich zabezpieczenia, przełączniki, sterowniki podczerwieni, światła ostrzegawcze i wiele innych. Silnik z łańcuchem bezpieczeństwa Wszystkie systemy napędowe posiadają mechaniczny system otwarcia połączony z przekładnią redukcyjną napędu elektrycznego, tak aby można było otworzyć bramę przy zaniku energii. System musi być aktywowany i dezaktywowany przy użyciu ręcznych linek. Przekładnia redukcyjna może być wtedy napędzana łańcuchem. Silnik z systemem zwalniającym Silnik może być również wyposażony w system zwalniający. Linki służą do rozłączenia przekładni redukcyjnej od wału sprężynowego, co powoduje, że brama segmentowa otwarta może być szybciej w sytuacji niesprawności napędu. Nie trzeba dodawać, że brama segmentowa z systemem zwalniającym wyposażona jest w zabezpieczenie w przypadku pęknięcia sprężyny. Przełącznik główny z kłódką Przełącznik główny może być użyty w celu wyłączenia zasilania np. w trakcie czynności serwisowych bramy. Zabezpieczając Przełącznik kluczykowy Przełącznik kluczykowy stosowany jest w celu wyłączenia skrzynki sterującej i zabezpieczenia przed nieautoryzowanym Przełącznik podwójnego ustawienia Można użyć tego przełącznika w celu skonfigurowania dwóch ustawień. Na Wyłącznik bezpieczeństwa lpha oferuje opcję wyłącznika bezpieczeństwa montowanego w skrzynce sterującej, gdy lokalne lub Komunikacja bezprzewodowa przełącznik kłódką niedopuszczamy do użyciem bramy. Tylko autoryzowany przykład jedno naciśnięcie przycisku międzynarodowe przepisy wymagają od Zazwyczaj skrzynka sterująca i skrzynka podłączeniowa przypadkowego włączenia zasilania przez personel posiada klucz do aktywacji otwiera bramę do wysokości przejścia bram segmentowych sterowanych na panelu bramy połączone są za pomocą kabla przypadkowe osoby w trakcie dokonywania bramy. człowieka, podczas gdy drugie otwiera elektrycznie zastosowania tego typu spiralnego. le kabel ten może zostać wyrwany i serwisu. bramę kompletnie. Opcja ta jest zabezpieczenia. zniszczony. Dlatego też lpha dostarcza wyposażone w doskonała gdy chcemy zaoszczędzić baterie skrzynki podłączeniowe, które transmitują energię i nie zawsze potrzebujemy sygnał bezprzewodowo do skrzynki sterującej. pełnego otwarcia bramy

20 Text Dodatkowe funkcje sterowań Dodatkowy panel sterujący Światła sygnalizacyjne i ostrzegawcze Dodatkowy panel sterujący jest idealnym Światła sygnalizacyjne i ostrzegawcze montowane po rozwiązaniem, gdy operowanie bramą odbywa się z obu stronach bramy skutecznie zabezpieczają ludzi różnych miejsc lub w sposób zdalny np. przez ochronę. przed obrażeniami a bramę segmentową i towary Funkcje przycisków otwórz-stop-zamknij umieszczone przed uszkodzeniami. Światła ostrzegawcze informują są w zwykłej skrzynce sterującej. ludzi zapalając się przed otwarciem bramy,podczas gdy światła sygnalizacyjne kontrolują ruch i zabezpieczają bramę przed uszkodzeniami. Przełącznik kluczykowy Klawiatura elektroniczna Włącznik cięgnowy Zdalne sterowanie Bramą można operować przy użyciu oddzielnego Jeśli dostęp do bramy wymagany jest przez 24 h/7 dni, Kierowca wózka widłowego może używać włącznika W lphie odbiornik zdalnego sterowania znajduje się w przełącznika kluczykowego, który można zamontować można zastosować elektroniczną klawiaturę. Jest to cięgnowego pozostając na swoim fotelu. Jest to idealne skrzynce sterującej, dając możliwość łatwego na ścianie zewnętrznej. Posiadamy dwa modele : szczególnie użyteczne, gdy firmy kurierskie lub rozwiązanie kiedy mamy wielu pracowników, ale nie doposażenia systemu w zdalne sterowanie.można podtynkowy, który stosowany jest w pomieszczeniach transportowe potrzebują całodobowego dostępu aby chcemy wyposażać ich w piloty zdalnego sterowania. wybrać poniędzy jedno, dwu lub czterokanałowym nowobudowanych oraz natynkowy, który może być zabezpieczyć dostawy lub punkty odbioru. Włącznik cięgnowy montowany jest często na ramieniu pilotem, który może otwierać cztery różne bramy. zamontowany w trakcie prac modernizacyjnych bez kilka metrów przed bramą. konieczności wykonywania dodatkowych gniazd

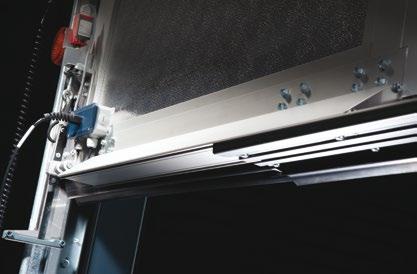

21 Text Mechaniczne urządzenia zabezpieczające Zabezpiecznie w przypadku pęknięcia sprężyny Europejski standard EN zastrzega, że brama segmentowa nigdy nie może opuścić się bez kontroli. Wszystkie ręcznie otwierane bramy muszą zatem być wyposażone w zabezpieczenie bramy przed opadnięciem w przypadku pęknięcia sprężyny. Urządzenie to blokuje wał sprężynowy w wypadku pęknięcia sprężyny i zabezpiecza bramę przed opadnięciem. W przypadku bram z napędem elektrycznym, zamiast zabezpieczenia przed opadnięciem bramy w przypadku pęknięcia spręzyny, mamy do czynienia z samohamowną przekładnią. Znaczy to że zabezpieczenie bramy przed opadnięciem jest niepotrzebne. Staje się potrzebne, gdy zastosujemy napęd z systemem rozsprzęglającym. 50 Zabezpieczenie w przypadku pęknięcia linki Zgodnie z normami TÜV, każda z linek musi wytrzymać 6-cio krotny ciężar zbalansowanej połaci. Jeśli tak się dzieje, zabezpiecznie przed opadnięciem bramy w przypadku pęknięcia linki nie jest wymagane. Natomiast jeśli ten współczynnik bezpieczeństwa nie jest zachowany, brama musi zostać wyposażona w zabezpieczenia. Zabezpieczenie to wymaga przeprowadzenia linek przez system aby nie dopuścić do opadnięcia bramy w przypadku pęknięcia linki. W celu montażu zabezpieczenia w przypadku pęknięcia linki, dodatkowe 50 mm przestrzeni wymagane jest wzdłuż całych prowadnic. Bezpieczeństwo w ciężkich, pionowo otwieranych bramach jest bardzo istotne. W związku z tym lpha oferuje mechaniczne i elektroniczne urządzenia zabezpieczające, które chronią ludzi a także pojazdy i towary przed kontaktem z bramą, co prowadzić może do obrażeń lub uszkodzeń bramy lub/i towarów. Jednak wyposażanie bramy segmentowej ponad miarę w urządzenia zabezpieczające jest często zbędne i może stanowić przeszkodę jeśli wymagają one dodatkowej przestrzeni montażowej. Ponadto mogą blokować inne elementy systemu lub nawet doprowadzić do ich zniszczenia. Dlatego lpha zawsze zaleca stosowanie się do aktualnych norm bezpieczeństwa. Dostarczamy optymalne zabezpieczenia, które posiadają certyfikat TUV Nord i zgodne są z bardzo rygorystycznymi normami i standardami. 50 Urządzenie przeciwwyważeniowe Bramy segmentowe podwieszone są na elastycznych linkach, co daje możliwość uniesienia ich gdy nie są zablokowane. Zaprojektowane specjalnie dla lekkich, elektrycznie otwieranych bram urządzenie przeciwwyważeniowe uniemożliwia uniesienie bramy. Bez niego bramy segmentowe są bardziej narażone na włamania. Bramy otwierane ręcznie wyposażone są w standardzie w sprężynowy skobel. by zamontować urządzenie przeciwwyważeniowe, potrzebne jest dodatkowe 50 mm przestrzeni wzdłuż całych prowadnic

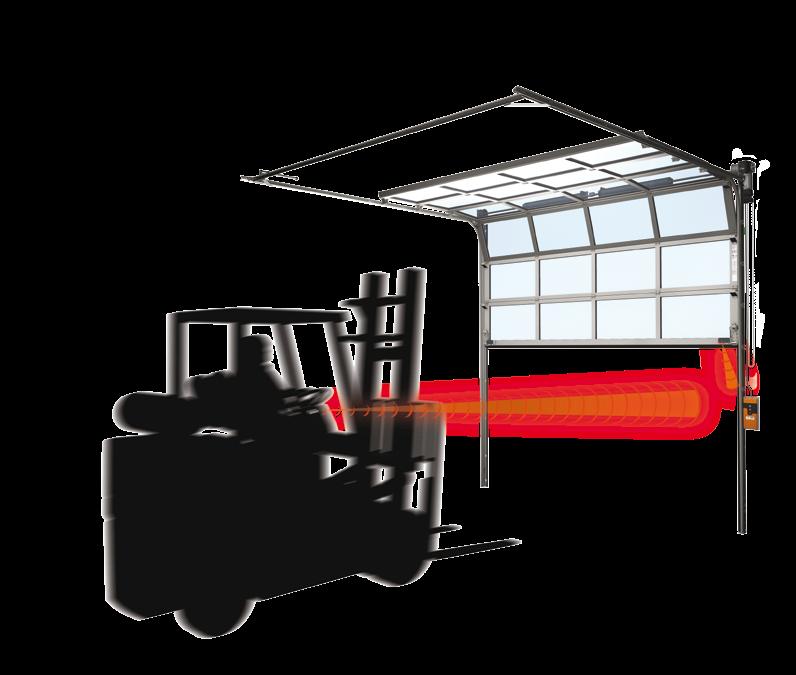

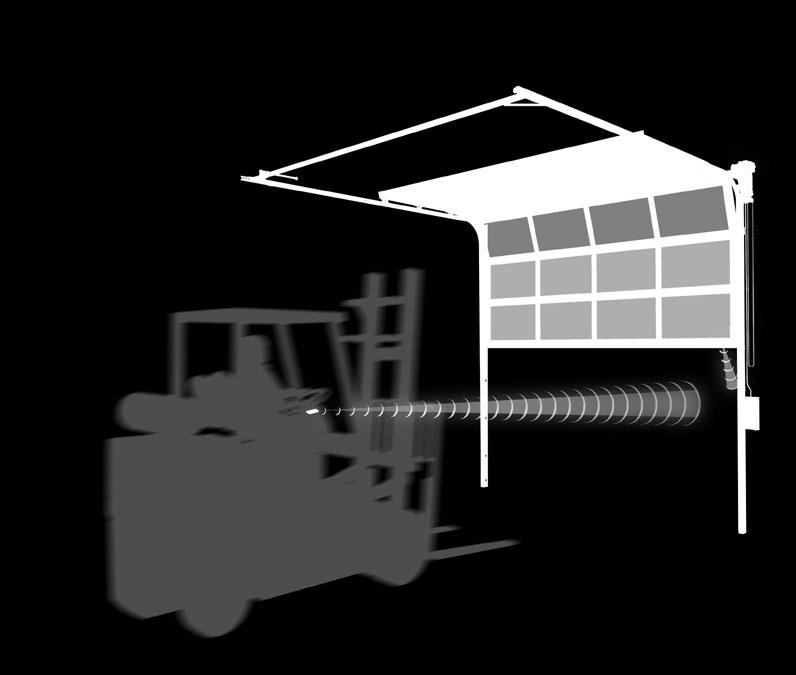

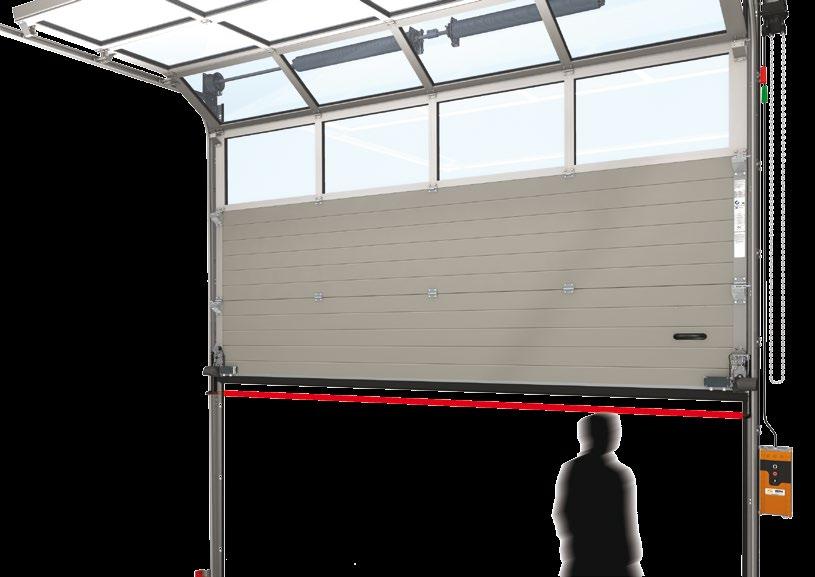

22 Text Elektroniczne urządzenia zabezpieczające Standardowe zabezpieczenie krawędziowe Zabezpieczenie krawędziowe zintegrowane jest z nadajnikiem i odbiornikiem w uszczelce dolnej bramy. W przypadku zakłócenia sygnału przez jakąkolwiek przeszkodę lub osobę, brama zatrzyma się i podniesie. Maksymalny nacisk przy kontakcie z uszczelką dolną wynosi 40 kg. Wybierz krawędziowe zabezpieczenie wprzedzające jeśli masz do czynienia z produktami nie mogącymi wytrzymać tego poziomu nacisku. Wyprzedzające zabezpieczenie krawędziowe Wyprzedzające zabezpieczenie krawędziowe umieszczone jest 8 cm poniżej dolnej krawędzi bramy. Jeśli spód bramy dojdzie do przeszkody, natychmiastowo wysyłany sygnał powoduje zatrzymanie bramy oraz jej otwarcie. Oznacza to, że krawędź bezpieczeństwa funkcjonuje bez kontaktu z ludźmi, towarami czy środkami transportu. Zabezpieczenie w przypadku poluzowania linki Zabezpieczenie to montowane jest na obu linkach i powoduje natychmiastowe wyłączenie napędu w sytuacji gdy jedna z linek się poluzuje lub pęknie. Stacjonarne fotoelektryczne sensory bezpieczeństwa Napędy ze sterowaniem impulsowym muszą być wyposażone w fotoelektryczne sensory bezpieczeństwa w sytuacjach, gdy otwieranie bramy nie jest widoczne dla użytkowników podczas operowania bramą. Są dwa typy sensorów: model z nadajnikiem i reflektorem oraz model z nadajnikiem i odbiornikiem. W obu przypadkach nadajnik umocowany jest do prowadnicy po stronie skrzynki sterującej a reflektor lub odbiornik do prowadnicy po drugiej stronie. Jeśli połączenie pomiędzy nadajnikiem a reflektorem/odbiornikiem zostanie przerwane, wysyłany jest sygnał zatrzymujący napęd i podnoszący bramę. System z reflektorem jest wrażliwy na pył i wilgoć. System z odbiornikiem odporny jest na te czynniki

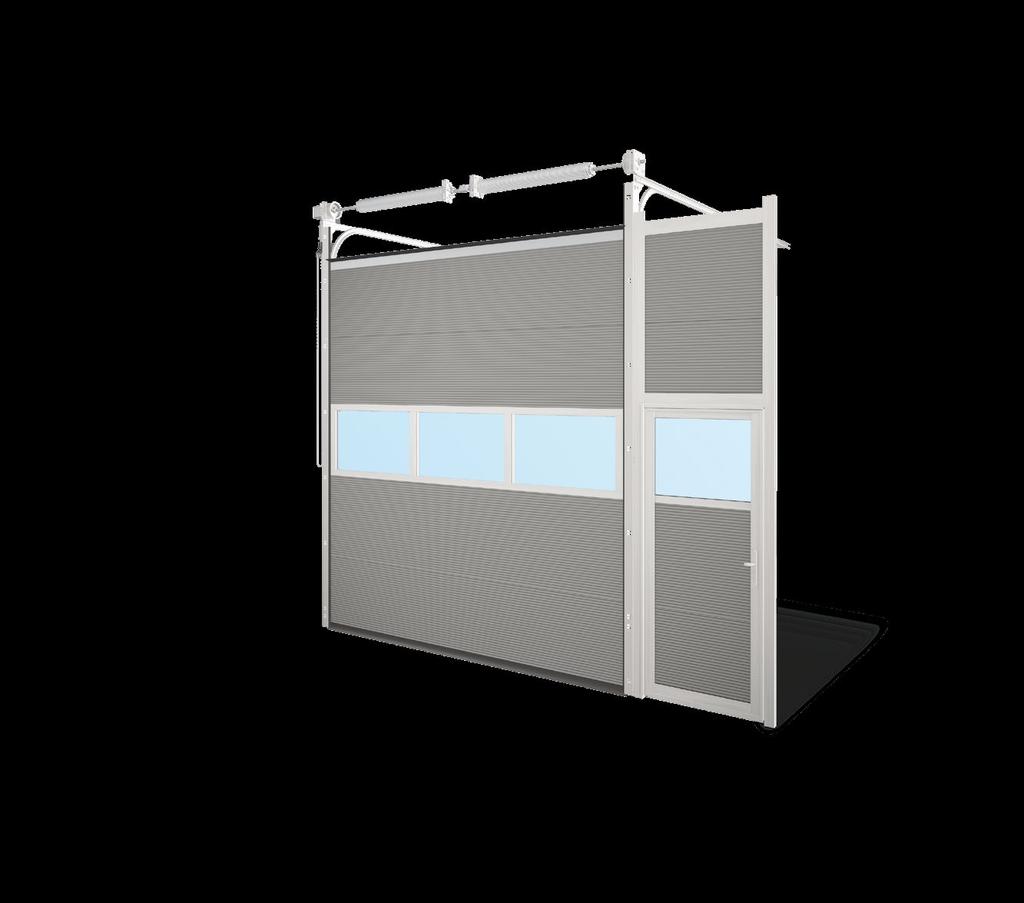

23 Text Przejściowe i boczne drzwi osobowe 40/60 mm Oddzielając ruch pieszy od towarowego Pomimo, że drzwi osobowe mogą być wbudowane w bramę LU lub ISO, zalecamy wszędzie tam gdzie to możliwe rozdzielić ruch pieszy od towarowego. Innymi słowy zastosować drzwi osobowe oddzielnie w panelu stałym lub całkowicie obok bramy segmentowej. Drzwi osobowe mogą zostać wbudowane w bramę segmentową, ale może to wpłynąć na stabilność bramy. Jednak to rozwiązanie ma ograniczenia związane z szerokością i wysokością bramy oraz wysokością progu, czego rezultatem może być brak możliwości zastosowania drzwi osobowych jako wyjścia ewakuacyjnego z uwagi na lokalne przepisy. Zawsze należy sprawdzić lokalne przepisy aby dobrać właściwe drzwi osobowe. Całkowite oddzielenie drzwi dla ruchu osobowego i towarowego. Oddzielenie drzwi dla ruchu osobowego i towarowego w tym samym otworze bramowym. Drzwi osobowe wbudowane w bramę segmentową

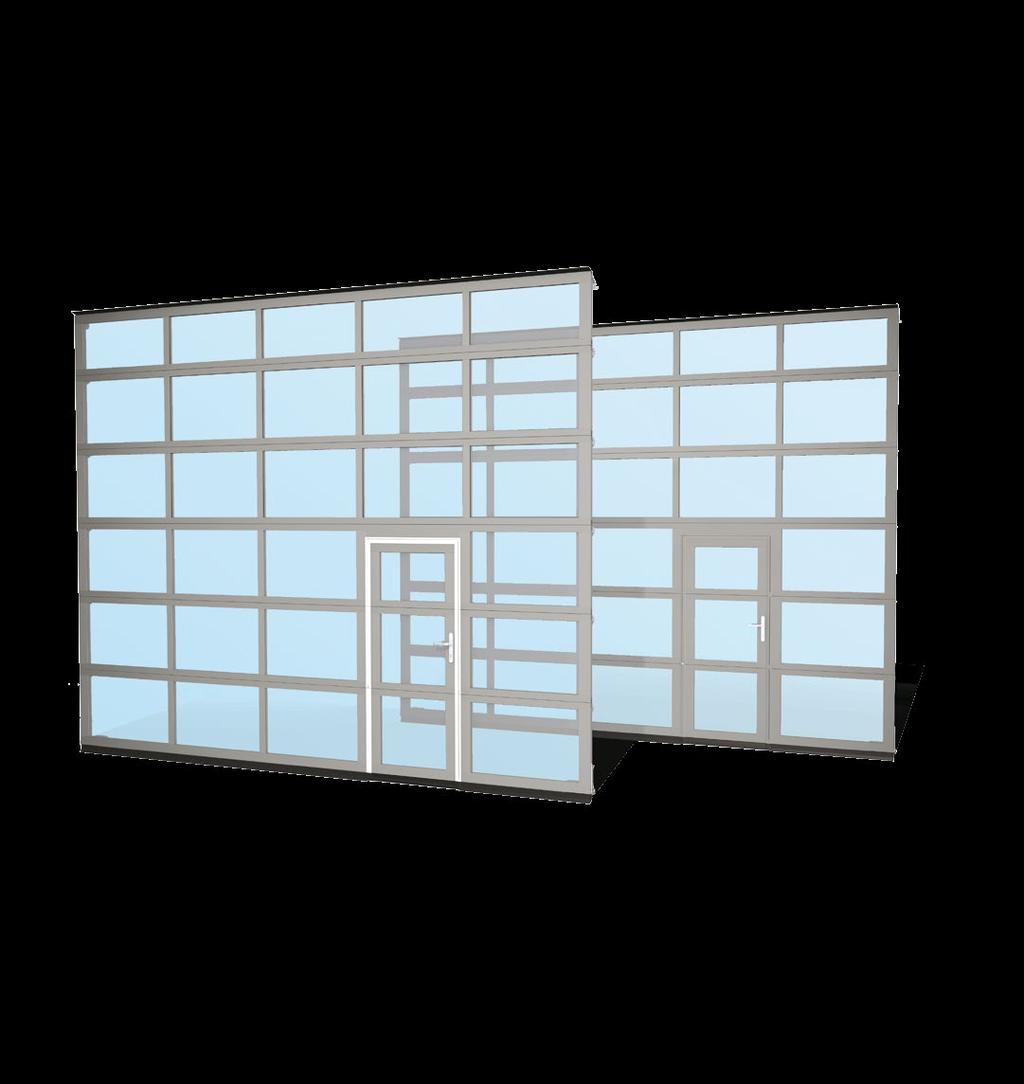

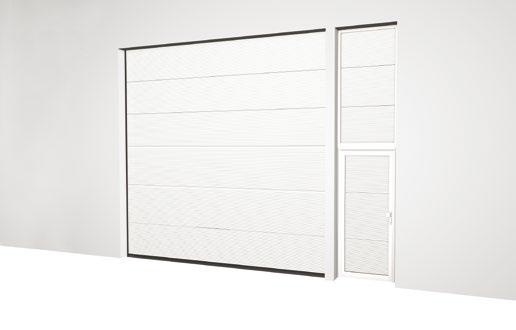

24 Text Drzwi przejściowe oddzielone od bramy segmentowej Zaletą takiego rozwiąznia jest to, że drzwi dla ruchu osobowego są kompletnie niezależne od ruchu towarowego. Podnosi to bezpieczeństwo, łatwość użytkowania oraz stabilność bramy segmentowej. Drzwi osobowe montowane są w ścianie obok bramy segmentowej, a wygląd i struktura panela drzwi przejściowych i panela górnego odpowiada strukturze bramy segmentowej. Daje to zunifikowany, estetyczny architektonicznie efekt. Montaż na lub w otworze Brama segmentowa montowana jest zawsze od wewnętrznej strony otworu, więc jeśli mamy życzenie zamontować drzwi przejściowe w tej samej ścianie, lpha dostarczy je zawsze do montażu od wewnątrz. Są dwie zalety takiego rozwiązania: po pierwsze drzwi licują z bramą,po drugie światło przejścia wynosi 810 mm ( = 810 mm) przy otworze 1,000 mm. Pierwszy aspekt jest czysto estetyczny, podczas gdy drugi zwiększa światło drzwi o 60 mm w porównianiu do montażu w otworze. Jeśli drzwi przejściowe montowane są w otworze, to będą znajdować się przed bramą segmentową, a światło otworu wyniesie tylko 750 mm ( = 750 mm) przy tym samym 1,000 mm otworze. Uszczelnienie segmentów Segmenty bramy LU 60 są specjalnie uszczelnione w celu uzyskania kompletnej wiatroszczelność i wodoszczelności. Emisję ciepła uniemożliwiają specjalne profile izolacyjne. Światło przejścia: 810 mm DW drzwi przejściowe: mm Wybierz właściwe drzwi Drzwi osobowe mogą otwierać się na zewnątrz i do wewnątrz. Jest możliwość wyboru pomiędzy drzwiam lewymi a prawymi, Jeśli drzwi pełnią funkcję drzwi ewakuacyjnych, muszą otwierać się na zewnątrz. 110 º DIN lewe DIN prewe DIN prawe DIN lewe 46 47

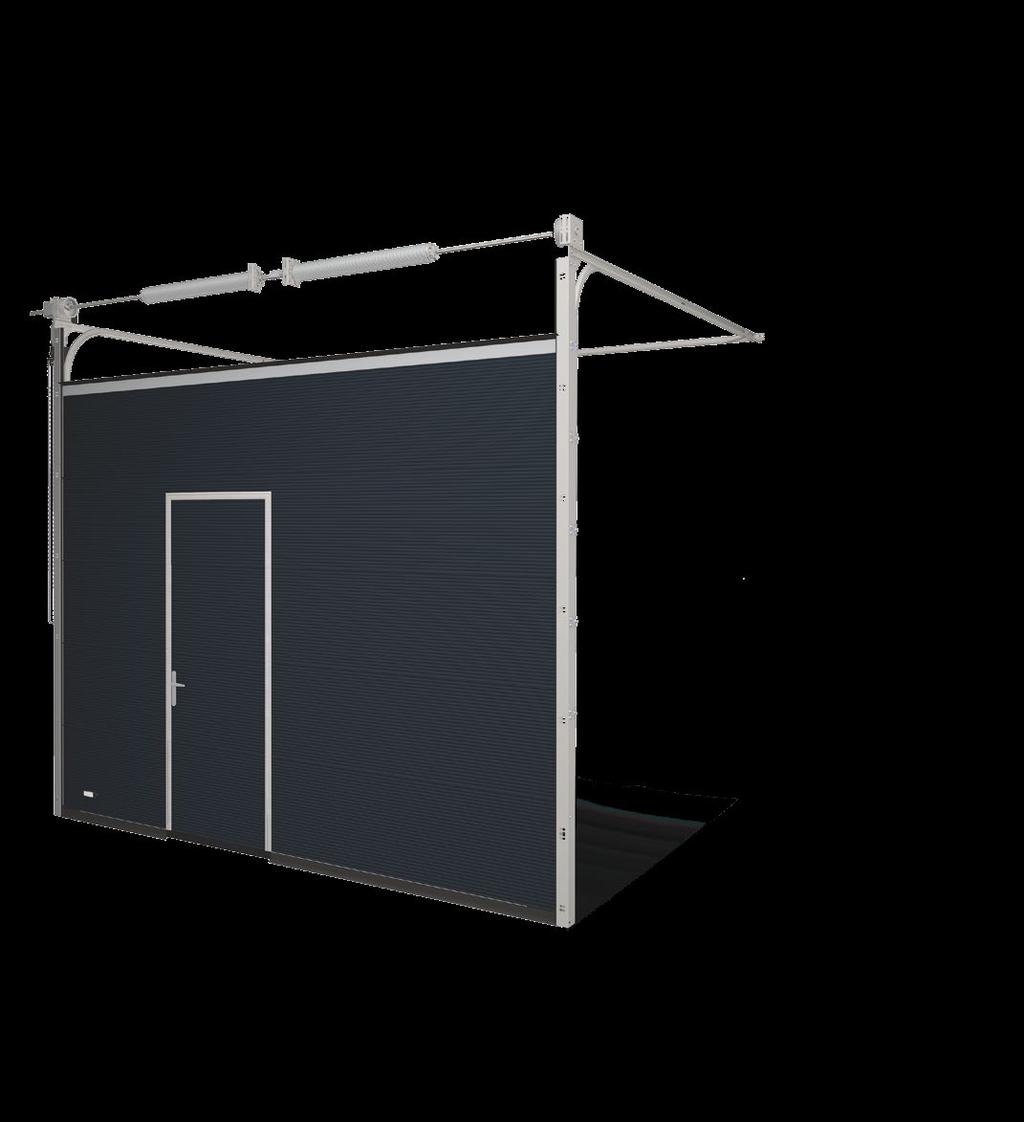

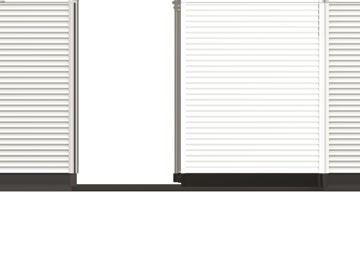

25 Text Drzwi osobowe wbudowane w bramę segmentową Jeśli nie ma możliwości montażu stałych drzwi osobowych w ścianie budynku, lpha może wbudować drzwi przejściowe w bramę segmentową. Oferujemy różne opcje tego rozwiązania. Wszystkie one spełniają bardzo wysokie wymagania dotyczące struktury, estetyki i bezpieczeństwa. Wbudowane drzwi osobowe posiadają wyszukany system zintegrowanych zawiasów, idealnie spasowany system zamków ze stabilizatorami i wyłącznikami bezpieczeństwa. Do wyboru są trzy wysokości progu: 22, 110 i 195 mm. Zintegrowany wyłącznik bezpieczeństwa drzwi osobowych Przełącznik drzwi osobowych, który znajduje się pod zatrzaskiem bezpieczeństwa jest zintegrowanym urządzeniem zabezpieczającym, które chroni bramę segmentową przed uruchomieniem, podczas gdy drzwi osobowe są otwarte. Kołki stabilizujące Drzwi osobowe urzymywane są w idealnej pozycji dzięki kołkom stabilizującym. Dzięki temu drzwi nigdy nie opadną. Kołki powoduję także lepsze uszczelnienie pomiędzy drzwiami a bramą, Magnetyczny stycznik przełącznika drzwi osobowych znajduje się poniżej kołka. Podział Drzwi osobowe nigdy nie mogą być umieszczone w skrajnych częściach bramy segmentowej, gdyż wpłynęłoby to na jej stabilność. Rysunek pokazuje gdzie można a gdzie nie można umiejscawiać drzwi. Drzwi osobowe mogą być zamontowane w bramie o maksymalnej szerokości 6,000 mm. Jeśli brama jest szersza, należy rozważyć inne rozwiązania. Estetycznie wyglądające drzwi przejściowe lpha wykonała ostatnio znaczące ulepszenia w projektowaniu drzwi osobowych.największe dotyczy integracji systemu zawiasów z bramą segmentową. Znaczy to, że wkręty mocujące nie są już widoczne od zewnątrz i standardowe LU profile wystają znacznie mniej. Dodatkowa opcja: malowany profil drzwi osobowych Jeśli brama segmentowa ISO lub LU jest malowana, profile drzwi osobowych nie muszą mieć tego samego koloru co brama. Ta opcja zależy od użytkownika. Niektórzy preferują dobrze widoczne drzwi przejściowe, podczas gdy inni chcieliby je trochę ukryć. lpha oferuje obie możliwości. Próg 22 mm by uniknąć ryzyka potknięcia w trakcie ewakuacji budynku, lpha zaprojektowała niski 22 mm próg. Ten niski próg spełnia szczegółowe krajowe dyrektywy dotyczące wyjść bezpieczeństwa w UE

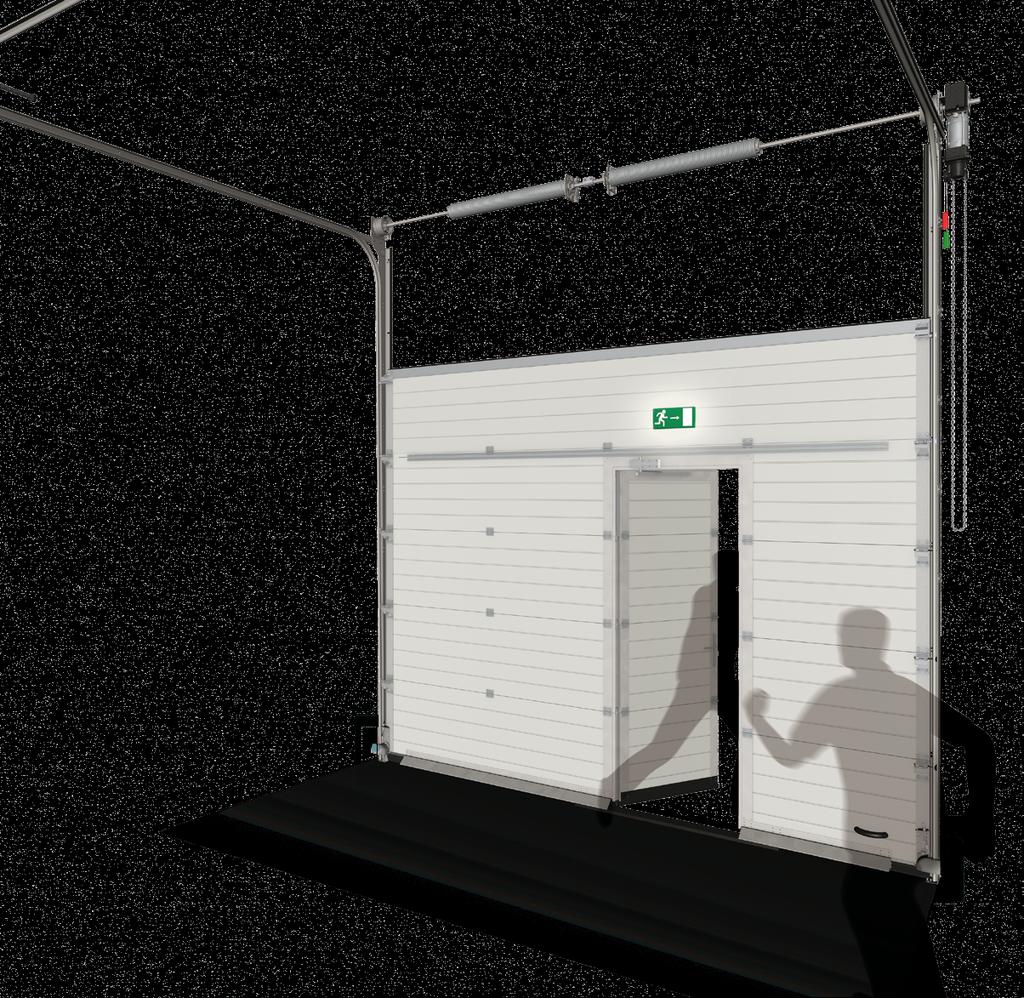

26 Text Zintegrowane drzwi osobowe jako wyjście ewakuacyjne Jeśli wbudowane drzwi osobowe mają służyć jako wyjście ewakuacyjne, należy najpierw sprawdzić co mówią na ten temat lokalne przepisy. Określają one warunki jakie muszą być spełnione przez drzwi osobowe, w zależności od ilości ludzi pracujących lub przebywających w danym budynku. Z zasady przydatność drzwi osobowych jako wyjścia ewakuacyjnego determinowana jest przez cztery aspekty: rodzaj zamka, szerokość przejścia, wysokość przejścia i wysokość progu. Jak każde drzwi wykorzystywane jako drzwi ewakuacyjne, drzwi przejściowe muszą zawsze otwierać się do zewnątrz mm mm Szerokość i wysokość drzwi Urzędy legislacyjne i kontrolne wymagają od drzwi osobowych pełniących funkcję ewakuacyjnych minimalnej szerokości i wysokości zgodnej z lokalnymi regulacjami prawnymi. Maksymalna szerokość drzwi w bramie wynosi 940 mm a maksymalna wysokość 2,250 mm. Sugerujemy sprawdzenie lokalnych wymagań dotyczących drzwi ewakuacyjnych. 22 Próg 22 mm by uniknąć ryzyka potknięcia w trakcie ewakuacji budynku, lpha zaprojektowała niski 22 mm próg. Ten niski próg spełnia szczegółowe krajowe dyrektywy dotyczące wyjść bezpieczeństwa w UE. Zamek paniczny Drzwi osobowe pełniące funkcję wyjścia ewakuacyjnego, muszą być wyposażone w zamek paniczny. Dostępne są różne typy zamków panicznych więcej informacji na ten temat znajduje się na stronie 53. Drzwi przejściowe z zamkiem panicznym można zawsze otworzyć używając wewnętrznego zatrzasku, nawet gdy są zabezpieczone zasuwą

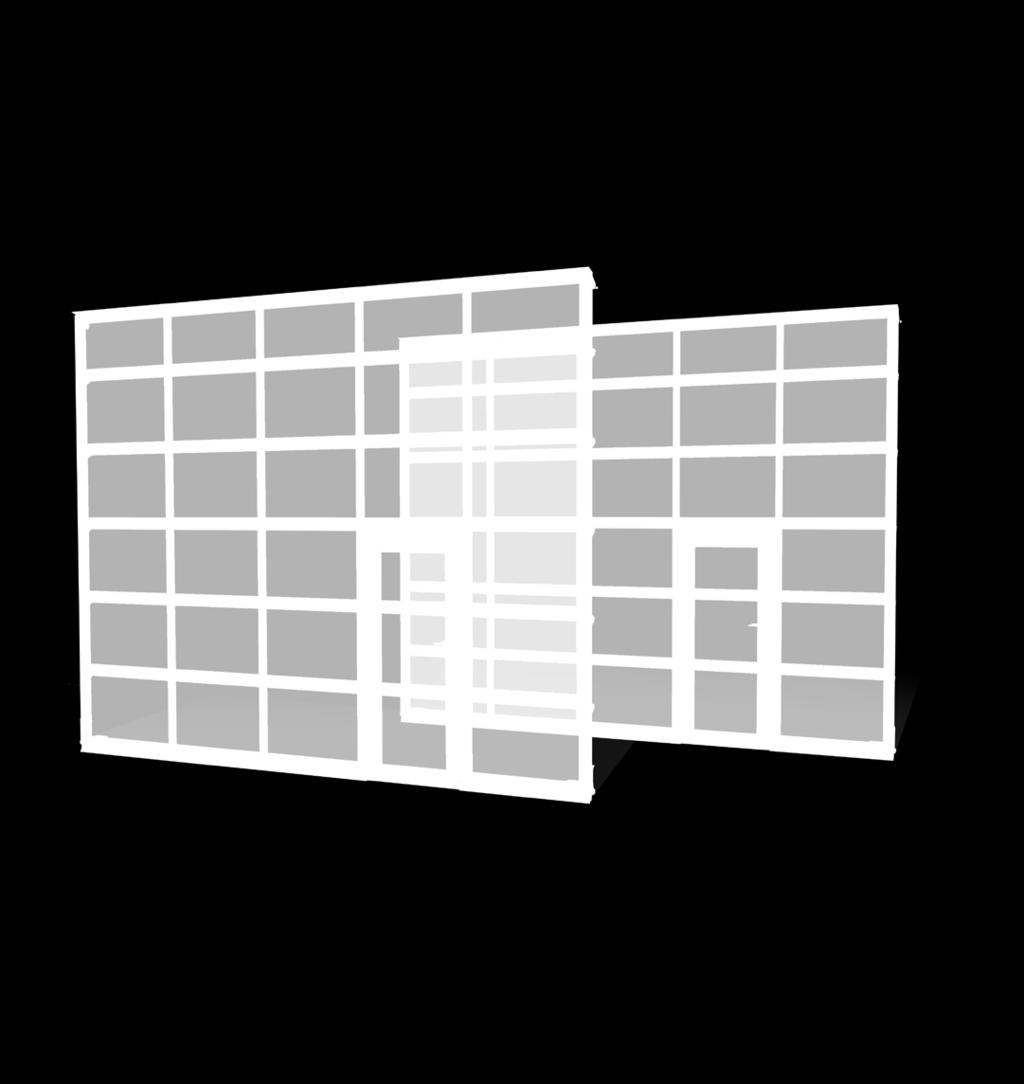

27 Text Drzwi osobowe akcesoria i opcje lpha wkłada wiele wysiłku w opracowanie opcji dających optymalne zintegrowanie drzwi osobowych z bramą segmentową. Jednym z głównych obszarów zainteresowania jest bezpieczeństwo oraz łatwość użytkowania. Szczególny nacisk kładziemy na wykonanie zawiasów, przełączników, zamków zwykłych oraz zabezpieczających w jak najbardziej estetyczny sposób. Z chęcią pomożemy Państwu w doborze indywidualnych opcji związanych z wysokością progu, kierunkiem otwierania drzwi, ich rozmiarów i usytuowania. Oferta zamków do drzwi osobowych lpha zawiera sześć typów zamków: dwa zamki standardowe i cztery zamki paniczne ( w przypadku gdy drzwi osobowe pełnią funkcję drzwi ewakuacyjnych ) Zamki standardowe Zamek z klamką po obu stronach Zamek z blendą na zawnątrz i klamką od wewnątrz Zamki paniczne Zamek paniczny z blendą na zewnątrz i klamką od wewnątrz ( funkcja paniczna typu E ) Zamek paniczny z klamkami po obu stronach (dzielony bęben, funkcja paniczna typu B ) Zamek paniczny z blendą na zewnątrz i belką naciskową od środka ( fukcja paniczna typu E ) Zamek paniczny z klamką od zewnątrz ( dzielony bęben ) i belką naciskową od środka ( funkcja paniczna typu B ) W zależności od sytuacji służby pożarnicze moga zastrzec rodzaj zamka panicznego który ma być zastosowany. Zamek paniczny z funkcją paniczną typu E Drzwi z zamkiem panicznym typu E mogą zostać zawsze zablokowane kluczem od wewnątrz. Kiedy wewnętrzna klamka zostanie naciśnięta, zasuwka i zatrzask równolegle schowają się w zamku. Funkcja uwolnienia panicznego zadziała tylko wtedy, gdy w zamku nie ma klucza. Zasuwka i zatrzask mogą być otwarte od zewnątrz wyłącznie przy pomocy klucza. Zatrzask pozostaje w zamku po użyciu funkcji panicznej. Ten typ zamka stosuje się, gdy drzwi osobowe mają pełnić funkcję drzwi ewakuacyjnych a nie wejściowych w ciągu dnia. Malowane profile drzwi osobowych. Jeśli brama segmentowa ISO lub LU jest malowana, profile drzwi osobowych nie muszą być tego samego koloru co brama. Ta opcja zależy od użytkownika. Niektórzy preferują dobrze widoczne drzwi przejściowe, podczas gdy inni chcieliby je trochę ukryć. lpha oferuje obie możliwości. 52 Dodatkowe zamki bezpieczeństwa Dla zwiększenia bezpieczeństwa można zastosować dwa dodatkowe zamki zamontowane w górnej i dolnej sekcji drzwi osobowych. Do obu cylindrów można zastosować ten sam klucz. Dodatkowe zamki wyposażone są w klamki, więc drzwi można otworzyć bez używania kluczy. Zamek paniczny z funkcją paniczną typu B Zamek paniczny typu B otwierany jest od wewnątrz w ten sam sposób jak zamek paniczny typu E, ale w tym wypadku występuje na zewnątrz klamka, która może być zablokowana lub odblokowana. Znaczy to, że drzwi mogą służyć jako drzwi wejściowe w ciągu dnia. Zamek działa w następujący sposób: drzwi przejściowe mogą być zawsze zablokowane lub odblokowane od zewnątrz przy pomocy klucza; kiedy zatrzask jest zablokowany kluczem, zewnętrzna klamka jest odłączona i nic się nie dzieje, kiedy ją obrócimy. Zewnętrzna klamka pozostanie rozłączona nawet wtedy, gdy zadziała funkcja paniczna i zatrzask schowa się w zamku. Nocny bolec pozostajew zamku po użyciu funkcji panicznej. Zamek może być użyty z klamką zewnętrzną tylko wtedy, gdy klucz znajduje się w zamku, co załącza zewnętrzną klamkę. 53

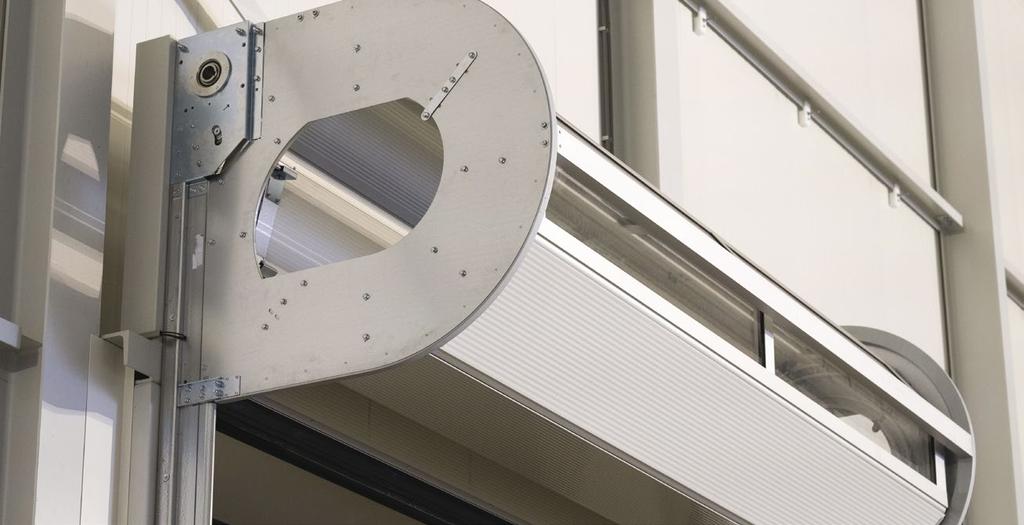

28 Najlepsza na Świecie, Helix i S600 Prędkość Brama spiralna Helix otwiera się z prędkością 6 razy większą niż podobna brama segmentowa i dzięki temu jest wyjątkowo odpowiednia dla otworów o dużej intensywności przejazdu. Brama ta otwiera się z prędkością do 1,1 m/s w zależności od wymiarów bramy. Daje to wymierne oszczędności w zużyciu energii. Energooszczędność Przy grubości panela wynoszącej 40 mm współczynnik U osiąga 1,77 w/m 2 K (dla panela ISO i wymiaru bramy 5000 x 5000 mm) Dodatkowo tam gdzie jest to wymagane bramę możemy wyposażyć w całkowicie przezroczyste panele LU bez podziałów. Helix / S600 Superszybka i oszczędzająca miejsce brama spiralna lpha stawia przed sobą ambitne cele w obszarach izolacyjności, hałasu oraz ceny. Nasz dział badań i rozwoju zaprojektował bezprecedensową szybkobieżną bramę segmentową, która oferuje wyjątkowe parametry izolacyjne lpha Helix. Tradycyjnie w często użytkowanych otworach zewnętrznych montuje się dwie bramy: izolowaną bramę segmentową zamykaną na noc i bramę szybkobieżną pracującą w ciągu dnia. Nowa brama lpha Helix/S600 jest kombinacją tych dwóch aplikacji w jednym produkcie. Ta inwestycja zwraca się błyskawicznie. Oszczędność miejsca Dzięki rewolucyjnym innowacjom zastosowanym w bramie spiralnej Helix takim jak napęd łańcuchowy czy system spiralny, nie wymaga ona dużej przestrzeni w głębi budynku. Sprialnie nawijane segmenty minimalizują ryzyko tarcia paneli o siebie, gdyż nie stykają się ze sobą. Bramę Helix można stosować w miejscach, w których konstrukcja budynku uniemożliwia zamontowanie do sufitu poziomych prowadnic standardowej bramy segmentowej. Trwałość Z uwagi na inteligenty system napędu nie wymagający sprężyn balansujących, brama spiralna Helix do cykli nie wymaga konserwacji. S600 posiada identyczny system napędu jak spiralna brama Helix, ale jest wyposażona w standardowy system prowadnic. Ten typ bramy otwiera się 6 razy szybciej od normalnej bramy segmentowej i wymaga jedynie 600 mm wolnego nadproża. Brama Helix i S600 posiadają segmenty o standardowej wysokości 366 mm. Jeśli dla bramy S600 nie ma wystarczającej ilości miejsca w głębi pomieszczenia, wówczas rozwiązaniem jest brama szybkobieżna Helix. Zastosowania - Logistyka - Przemysł motoryzacyjny - Przemysł maszynowy - Przemysł metalowy i elektrotechniczny - Przemysł spożywczy - Przemysł chemiczny i farmaceutyczny Współczynnik U dla bramy Helix/S600 ISO 40 mm 5000 x 5,000 mm: 1.77 W/m 2 K Współczynnik U dla bramy Helix/S600 LU 40 mm 5000 x 5,000 mm: 4.25 W/m 2 K 54 55

29 Text Dane techniczne Helix / S600 Połączenie segmentów Połączenie pomiędzy segmentami ISO i LU jest wiatroodporne i wodoszczelne ( 3 klasa parcia wiatru) Helix Wałek momentu obrotowego Brama spiralna Helix i S600 wyposażone są w nie wymagający sprężyn balansowych napęd osadzony bezpośrednio na aluminiowym wale momentu obrotowego Helix Przestrzeń montażowa 1200 mm Brama spiralna Helix zwija się w Helix / S600 kierunku wewnętrznej fasady 2 kolory budynku i wymaga przestrzeni RL 9002 RL 9006 jeśli macie Państwo specjalne życzenia dotyczące kolorów? lpha może zaoferować pełną tęczę kolorów mm 1100mmx1200 mm ponad bramą oraz 350 mm po stronie napędu i 120 mm po stronie bez napędu. Helix / S600 Bezpieczeństwo Zarówno Helix jak i S600 mogą być wyposażone w wyprzedzającą krawędź bezpieczeństwa lub w kurtynę świetlną. Wyprzedzająca krawędź bezpieczeństwa montowana jest u podstawy bramy. Kurtyna świetlna składa się z odbiornika i nadajnika wbudowanych w prowadnice pionowe i dzięki temu eliminujemy okablowanie Helix / S600 Kompaktowe zawiasy boczne Dla maksymalanego bezpieczenstwa zawiasy boczne są niemal płaskie co zapewnia doskonałe spasowanie z pionowymi uszczelkami bocznymi. na połaci bramy, dodatkowo zwiększając trwałość tej superszybkiej bramy. Specyfikacja Helix S600 Max. połać bramy 25 m 2 (350kg) 25 m 2 (350kg) Max. szerokość 5000 mm 5000 mm Max. wysokość 5000 mm 5000 mm Standardowa wysokość panela mm mm Helix / S600 Koncepcja napędu Nierozłączalny system łańcuch/ linki stalowe zapewnia precyzyjną i kontrolowaną pracę bramy nawet przy tak dużych prędkościach. Prędkość otwierania 1.1 m/s 1.1 m/s Prędkość zamykania 0,5 m/s 0,5 m/s Grubość segmentu 40 mm 40 mm 600 mm Połączenie sekcji Zabezpieczenie palców Zabezpieczenie palców LU-segment opcjonalnie tak tak Współczynnik U dla x mm 1,77 W/m 2 K (segmenty ISO) 1,77 W/m 2 K (segmenty ISO) Konfiguracja paneli Poniżej pokazujemy warianty konfiguracji paneli bramy Helix i S600. Dolna sekcja bramy LU zawsze występuję w postaci segmentu ISO. Cechy i korzyści niskie koszty obsługi ( cykli, brak sprężyn balansujących ) wyprzedzająca krawędź bezpieczenstwa lub kurtyna świetlna ( brak okablowania na połąci bramy) 3 klasa odporności wiatrowej Wysokie własności izolacyjne Szybki i prosty montaż ze względu na zmontowanie wstępnie prowadzenia oraz system napędu Wysoka prędkość otwierania H Helix / S600 LU ISO Min Max Min Max Segment dolny mm 610 mm Segment pośredni 250 mm 366 mm 366 mm 366 mm Segment górny 275 mm 366 mm 250 mm 366 mm 56 57

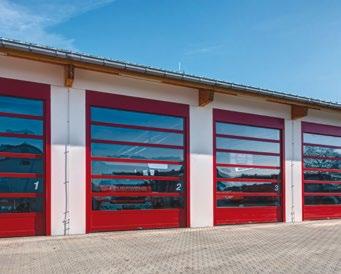

30 Referencje 58 59

31 Kompletny pakiet od jednego dostawcy Nasza produkcja jest w pełni kontrolowana zgodnie z wymogami Europejskiego prawa, reguł i standardów. Gwarantujemy najwyższą jakość, gdyż części i komponenety do produkcji kupujemy u wyselekcjonowanych międzynarodowych dostawców. Dodatkowo aby zaoferować kompletne rozwiązania, nawiązaliśmy strategiczne sojusze z czołowymi producentami bram przemysłowych. Unikalnie i z jednego źródła lpha gwarantuje kompletny pakiet produktów najwyższej jakości. Sectional_overhead_doors_2016_PL_0414 lpha deuren International BV Eekhegstraat GB Didam Netherlands Telephone Telefax info@alpha-deuren.nl
