1 ŚWIETLIKI PLIK TECHNICZNY Skylux iwindow2 TM & iwindow3 TM Flex Elektrycznie otwierany, szklany element dzienny do okna iwindow z pochylanym wieńcem pośrednim

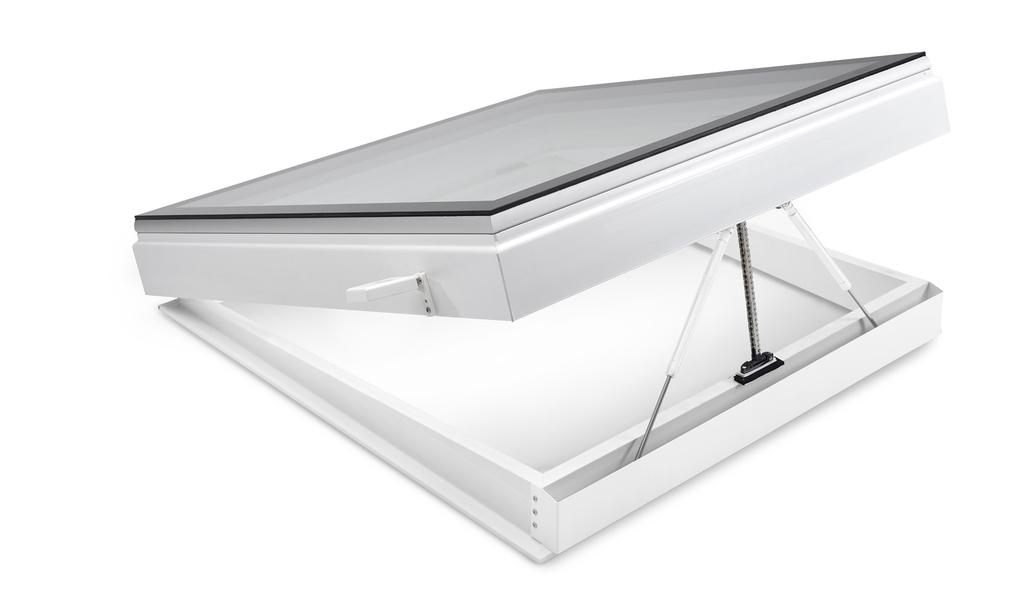

2 Okno Skylux iwindow Wbudowany silnik łańcuchowy Czujnik deszczu Pochylany wieniec pośredni z PCW Sprężyny gazowe Ogólny opis produktu Pilot jest zawsze dołączony do zestaw De Skylux iwindow2/3 Flex to nowy, szklany, otwierany (O) element dzienny Skylux z wbudowanym silnikiem łańcuchowym 230 V, zapewniający wentylację i przeznaczony do montażu w dachach płaskich. Optymalne padanie światła w połączeniu z niezwykle dużą izolacją (niskie wartości U). Silnik(-i) łańcuchowy(-e) ze sterowaniem, wbudowany(-e) w izolującą ramę z PCW ze styropianowymi podkładkami. Do zestawu dołączony jest zawsze czujnik deszczu, dzięki czemu element dzienny zamyka się automatycznie w przypadku wystąpienia opadów. Do obsługi otwieranego świetlika szklanego służy pilot dostarczany w zestawie. Możliwe jest także połączenie świetlika ze stałym przełącznikiem impulsowym Dostępne są różne typy pokrywy szklanej, w których na ramie zamocowany jest element Skylux iwindow2tm z podwójnym przeszkleniem HR++ lub element Skylux iwindow3tm z potrójnym przeszkleniem HR+++ i ramą z aluminium anodyzowanego. Szyba jest wykonana ze szkła hartowanego, laminowanego i posiada ceramiczną krawędź, która zapewnia estetyczny i wizualny efekt połączenia z dachem. W rozwiązaniu tym zawsze stosuje się pochylany wieniec pośredni 08/00 z PCW, który umożliwia prosty, szybki i zgodny z wymogami montaż na różnych wieńcach. Dzięki temu model Flex sprawdza się doskonale prawie w każdym projekcie renowacyjnym. Co więcej, wieniec pośredni, pochylany o 4, zapobiega gromadzeniu się stojącej wody na elemencie dziennym, dzięki czemu czyści się on automatycznie. Omawiane rozwiązanie iwindow 2/3 Flex można stosować na dachach płaskich o nachyleniu od 0 do 21, gdzie strona z zawiasami zawsze znajduje się do dolnej stronie przechyłu dachu. W zależności od prześwitu stosuje się jeden lub dwa silniki łańcuchowe, które są ewentualnie łączone z zestawem (dwóch) sprężyn gazowych. Sprężyny te montuje się na zewnątrz wieńca pośredniego i są one niewidoczne, gdy element dzienny jest zamknięty. Zawiasy zawsze znajdują się po najniższej stronie pochylanego wieńca pośredniego, natomiast silniki są zamontowane zawsze po najwyższej stronie. W przypadku modeli prostokątnych zawiasy zawsze znajdują się na dłuższym boku. Modelu Skylux iwindow 2/3 Flex nie można stosować w miejscach, w których występuje bardzo duża wilgotność (np. baseny ) ani w miejscach, w których byłby on narażony na kontakt z substancjami chemicznymi (np. oparami chloru ). Przegląd opcji według typu, z uwzględnieniem różnych modeli: Kwadratowy Prostokątny. Wymiary otworu x x x x x x x x 2000 dziennego (mm) iwindow2 Flex 1 silnik 1 silnik 1 silnik 1 silnik 2 silniki. 1 silnik 1 silnik 2 silniki sprężyny + sprężyny sprężyny + sprężyny.... gazowe gazowe... gazowe gazowe iwindow3 Flex 1 silnik 1 silnik 1 silnik. 2 silniki 2 silniki 1 silnik 2 silniki sprężyny + sprężyny. + sprężyny. gazowe gazowe gazowe... 2/8 PL_PT_PLIK_TECHNICZNY_SKYLUX_IWINDOW2/3_FLEX

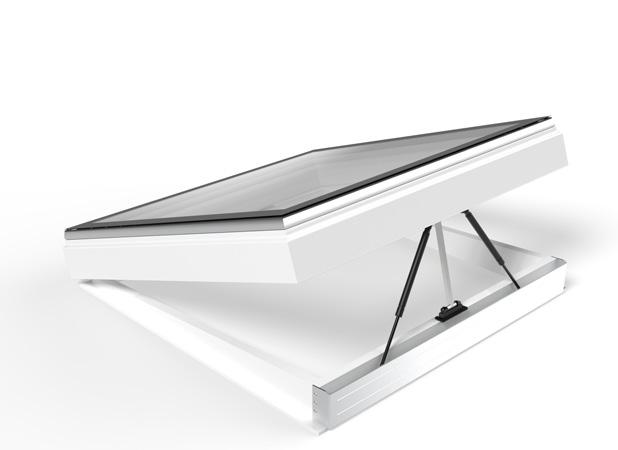

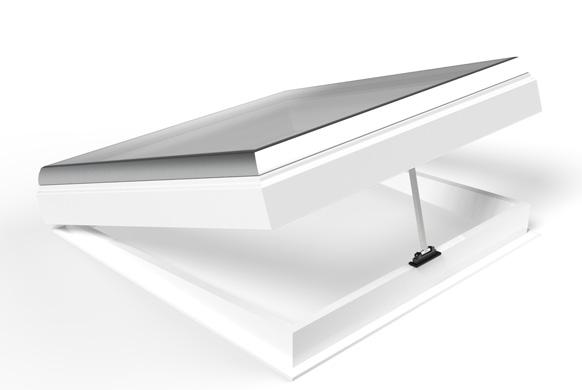

3 Ilustracja kilku różnych modeli Skylux iwindow2 TM Flex W zestawie z jednym silnikiem, bez sprężyn gazowych Skylux iwindow2 TM Flex W zestawie z jednym silnikiem i sprężynami gazowymi Skylux iwindow3 TM Flex W zestawie z jednym silnikiem, bez sprężyn gazowych Skylux iwindow3 TM Flex W zestawie z jednym silnikiem i sprężynami gazowymi Zalety - zapewnia wygodną wentylację, maks. otwarcie 30 cm - sprawdza się idealnie w projektach renowacyjnych; zgodny również z wieloma różnego rodzaju wieńcami - prosty i szybki montaż na dowolnym wieńcu Skylux z wykorzystaniem pochylanego wieńca pośredniego - wykrywanie deszczu - funkcja automatycznego czyszczenia, brak stojącej wody w połączeniu z pochylanym wieńcem pośrednim - maksymalne padanie światła równe rozmiarowi otworu dziennego - wyjątkowa izolacja (do Ug = 0,50 W/m².K) - dobra redukcja hałasu - bardzo dobra odporność na przenikanie powietrza i wodoszczelność - łatwa konserwacja - smukłe i eleganckie wykończenie od wewnątrz oraz od zewnątrz - w komplecie z pilotem - przełącznik impulsowy umożliwia proste podłączenie do napięcia 230 V Właściwości szczególne: Rama z PCW Skylux iora Właściwości mechaniczne...rama z PCW odporna na uderzenia: typ Benvic, biała Wartość Ue*...0,49 W/m².K... (Oddzielna izolacja styropianowa o współczynniku... λ = 0,035 W/mK) Ciężar właściwy według normy ISO PCW: 1500 kg/m3 (izolacja styropianowa: 28 kg/m³) Klasa odporności przeciwpożarowej...pcw: E (izolacja styropianowa: B-s1,d0) według normy EN Wymiary...Grubość: 76 mm... Wysokość: 140 mm... Wykończony otwór dachowy = otwór dzienny Nie instalować wewnętrznej żaluzji Skylux w otworze dziennym ramy iora z PCW *Ue: Wartość U (krawędź), czyli izolacyjność ramy według normy EN 1873:2014+A1:2016, określana zgodnie z normą EN : PL_PT_PLIK_TECHNICZNY_SKYLUX_IWINDOW2/3_FLEX 3/8

4 Właściwości szczególne: Pochylany wieniec pośredni z PCW Skylux 08/00 Właściwości mechaniczne... Spieniony PCW Kolor... W środku: biały Na zewnątrz: biały Wartość Uup**... 1,56 W/m².K (spieniony PCW pvc λ = 0,070 W/mK) Ciężar właściwy według normy ISO PVC: 600 kg/m³ Klasa odporności przeciwpożarowej...e według normy EN Wymiary... Grubość: 30 mm Wysokość: 70 mm (średnio) (zależna od otworu dziennego) Pochylenie stożkowe: 4 Wykończony otwór dachowy = otwór dzienny **Uup: Wartość U (wieniec stojący), czyli izolacyjność wieńca według normy EN 1873:2014+A1:2016, określana zgodnie z normą EN :2012 Właściwości szczególne: Szyba Skylux... iwindow2 iwindow3 Właściwości mechaniczne...hartowana hartowana... Podwójne przeszklenie HR++ Podwójne przeszklenie HR+++ Ciężar...± 35 kg/m² ± 55 kg/m² Grubość...± 39 mm ± 61 mm Wartość Ug według normy EN ,0 W/m².K 0,5 W/m².K Przechodzenie światła...66,9 % 68,3 % według normy EN 410 Współczynnik nasłonecznienia (ZTA)...0,42 0,50 według normy EN 410 Izolacja dźwiękowa Rw według...39 (-3,-7) db 41 (-2,-5) db normy EN Szkło bezpieczne NBN EN Min. P2A (44.2) Min. P2A (44.2)... (tafla wewnętrzna) Właściwości szczególne: Wbudowany silnik łańcuchowy Skylux Wysokość otworu...dowolny wybrany otwór, maksymalnie 30 cm Napięcie...110V - 230V AC (50Hz-60Hz) Moc wyjściowa...25w Temperatura robocza C do +60 C Moc silnika, otwieranie...300n zamykanie...300n Prędkość nominalna...12,5 mm/s Gwarancja...2 lata 4/8 Uwaga: w przypadku niektórych kombinacji stosuje się dwa silniki. Dostępne są także kombinacje obejmujące silnik(-i) i sprężyny gazowe (o sile 250 N lub 300 N, w zależności od modelu i otworu dziennego) PL_PT_PLIK_TECHNICZNY_SKYLUX_IWINDOW2/3_FLEX

5 Właściwości szczególne: Wbudowany czujnik deszczu Skylux Praca...Czujniki pojemnościowe Napięcie...12V DC Wymiary...58 x 12 x 20 mm Kolor...Biały Właściwości szczególne: Zmontowany zespół Skylux idome Flex... iwindow2 iwindow3 Wartość Urc*** (W/m².K)... 1,21 0,63 Powierzchnia Arc**** (m²)...2,89 3,08 ***Wartość Urc całego zespołu (szyba z ramą/wieńcem), określona dla otworu dziennego 120 x 120 cm według normy EN 1873:2014+A1:2016 ****Wartość Arc świetlika z wieńcem, określona dla otworu dziennego 120 x 120 cm według normy EN 1873:2014+A1:2016 Istnieje możliwość instalacji na wieńcach o następującej charakterystyce: Powierzchnia górna znajduje się przynajmniej 15 cm nad izolacją dachową Wielkość otworu dziennego, kołnierz górny = wielkość otworu dziennego, model Flex Szerokość, kołnierz górny = min. 50 mm dookoła Grubość, kołnierz górny = min. 2 mm dookoła gwarantuje solidność i wytrzymałość 2 min. 150 min. 2 min. 50 Wielkość otworu dziennego, kołnierz wieńca podstawowego = wielkość otworu dziennego, model Hex (do wyboru) pokrycie dachowe izolacja Dostępne rozmiaru otworu dziennego Powierzchnia padania Otwór dzienny (cm) Otwór dzienny (cm).światła (m²). iwindow2 iwindow3 Kwadratowy... 0,36 60 x x ,64 80 x x ,81 90 x x , x x , x x 120 Prostokątny... 0,54 60 x x ,04 80 x x , x PL_PT_PLIK_TECHNICZNY_SKYLUX_IWINDOW2/3_FLEX 5/8

6 Rysunek: Skylux iwindow2 TM Flex Skylux iwindow3 TM Flex Wielkość otworu dziennego = otwór dachowy Wielkość otworu dziennego = otwór dachowy Oświadczenia, certyfikaty i dokumentacja: - według normy EN 1873:2014+A1:2016; jednak bez CE, ponieważ nie istnieje określona norma dotycząca szklanych elementów dziennych 6/8 PL_PT_PLIK_TECHNICZNY_SKYLUX_IWINDOW2/3_FLEX

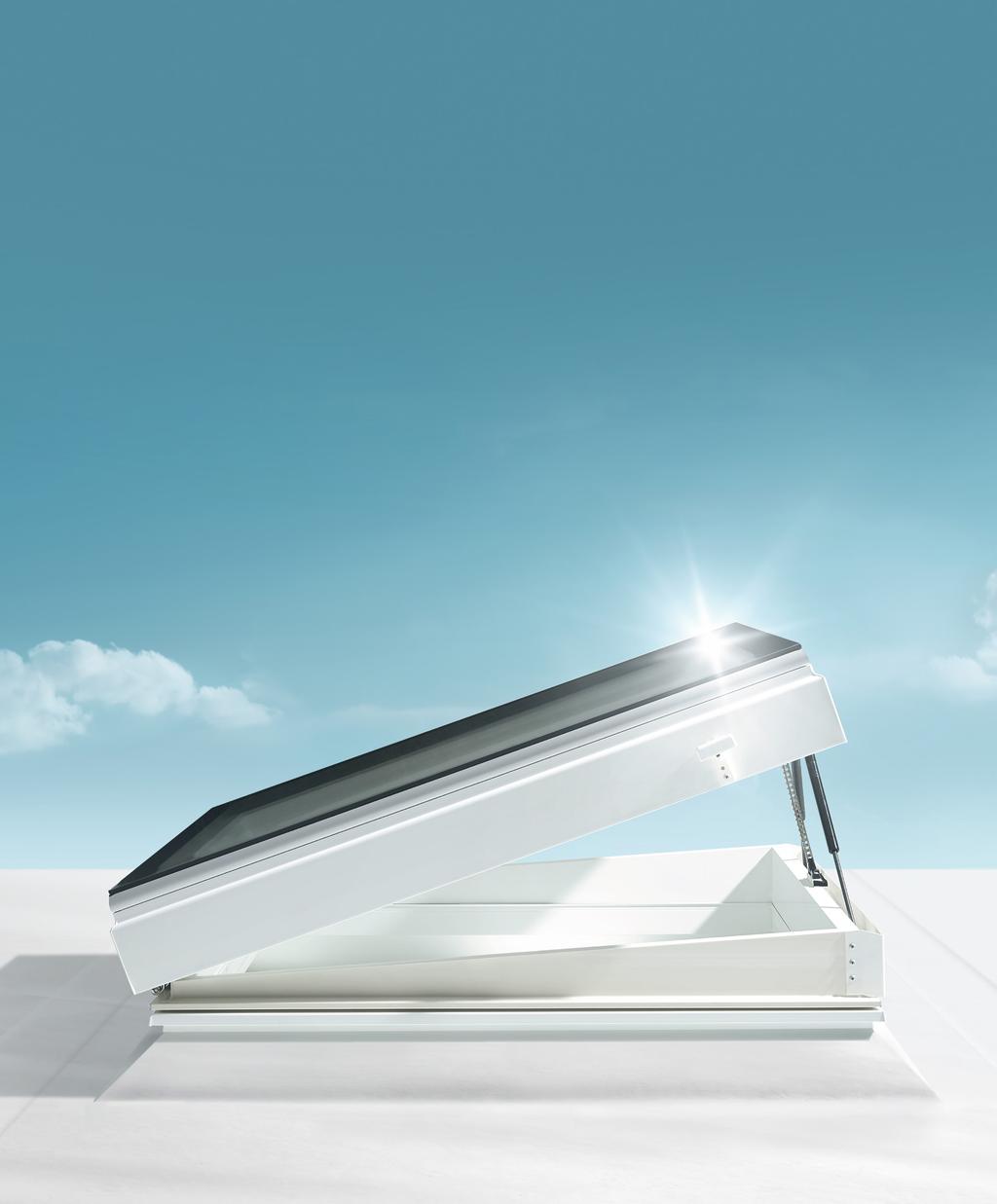

7 PL_PT_PLIK_TECHNICZNY_SKYLUX_IWINDOW2/3_FLEX 7/8

8 SKYLUX NV SPINNERIJSTRAAT B-8530 STASEGEM T +32 (0) F +32 (0) INFO@SKYLUX.BE 8/8 PL_PT_PLIK_TECHNICZNY_SKYLUX_IWINDOW2/3_FLEX
