1 PROJEKT BUDOWLANY INWESTOR: SPIS ZAWARTOŚCI: mgr inż. Krzysztof KOWALSKI GMINA GOŁUCHÓW lp. zawartość 1. Branża architektura i konstrukcja Jarocin ADRES: 1.1 Spis zawartosci dokumentacji ul. Konwaliowa Gołuchów 1.2 Projekt zagospodarowania terenu ul. Lipowa Mapa do celów projektowych NIP Opis techniczny ADRES BUDOWY: 1.5 Rysunki techniczne tel. kom Gołuchów 2. Dokumenty formalno prawne ul. Słowackiego tel./fax (062) dz. Nr 431/58 obręb Gołuchów jednostka ew. Pleszew ppkowalski@o2.pl OFERUJEMY USŁUGI W ZAKRESIE opracowań ekspertyz opinii BHP i ergonomi przeglądów technicznych budynków prowadzenia nadzorów OBIEKT: Remont boiska sportowego - zmiany w trakcie budowy BRANŻA: Architektura i Konstrukcja Instalacje elektryczne Instalacje sanitarne ARCHITEKTURA mgr inż. arch. IZABELA WALCZAK-FIEC nr ewid. 7131/1/P/2001 autorzy projektu inwestorskich weryfikacji projektów i wycen za ich opracowanie ofertowych i inwestorskich projektowania budownictwa informacji technicznej wykonywania kosztorysów KONSTRUKCJA mgr inż.krzysztof KOWALSKI upr. nr WKP/0060/PWOK/06 SPRAWDZENIE inż. RYSZARD KOWALSKI RZECZOZNAWCA BUDOWLANY Centr. Rej. Rzecz. Bud. nr 17/01/R INSTALACJA SANITARNA mgr inż. MARCIN WOŹNIAK Upr. nr WKP/0250/POOS/05 INSTALACJA ELKTRYCZNA mgr inż. ANDRZEJ LISON Upr. nr WBP/BN/10.9/44/78 Jarocin lipiec 2013 EGZ. NR 0

2 SPIS ZAWARTOŚCI DOKUMENTACJI I. Dokumentacja techniczna branża budowlana 1. Strona tytułowa. str. nr 1 2. Spis zawartości dokumentacji. str. nr 2 3. Plan sytuacyjny. str. nr 3 4. Mapa nieaktualizowana str. nr 4 5. Opis techniczny. str. nr Rysunki techniczne: str. nr Schemat nawadniania płyty boiska 2. Schemat elektryczny instalacji nawadniania 3. Szczegóły systemu nawadniania 4. Komora pompy 5. Schemat układu pompowego 2

3

4

5 OPIS TECHNICZNY I PRZEDMIOT OPRACOWANIA 1. Przedmiotem opracowania jest projekt Rozbudowy boiska sportowego, w Gołuchowie dz. 431/58 - zmiany w trakcie budowy objętego pozwoleniem Nr AB /2009 z dnia r. II OPIS ZMIAN DOKONANYCH W TRAKCIE BUDOWY 1 Zagospodarowanie działki zgodnie z załączonym rysunkiem planu zagospodarowania terenu. 2. Charakterystyczne parametry zgodnie z załączonym projektem 3. Przystosowanie obiektu do korzystania przez osoby niepełnosprawne bez zmian. 4. Sposób użytkowania obiektu bez zmian Zmiany w trakcie budowy polegają na: - pozostawieniu boiska piłkarskiego w miejscu istniejącego boiska - rezygnacji z wykonania drenażu pod boiskiem - rezygnacji z budowy muru oporowego i zadaszenia trybun - zmniejszeniu i zmianie konstrukcji i usytuowania trybun - zmianie wyposażenia komory pomp - wykonaniu utwardzeń terenu - wydzielenie sektora dla gości przyjezdnych 5

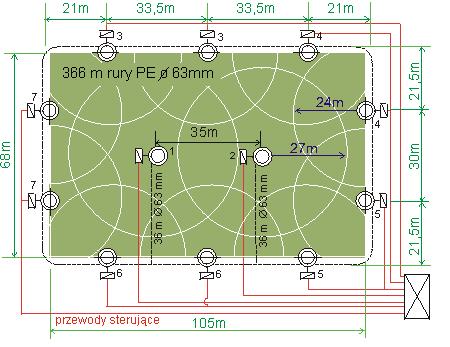

6 II PRZEZNACZENIE I PROGRAM UŻYTKOWY OBIEKTU BUDOWLANEGO. 1.1 TECHNOLOGIA WYKONANIA SYSTEMU NAWADNIANIA 1.1 Źródło zasilania Zasilanie systemu w wodę będzie realizowane za pomocą zestawu pomp: - wydajność Q = 20m3/h - ciśnienie na wyjściu p = 7,0 bar 1.2 Sieć podziemna Woda do zraszaczy doprowadzana jest siecią podziemnych rurociągów polietylenowych PEø63 PN 10. Sieć składa się z pierścienia okalającego płytę boiska oraz dwóch wcinek do połowy płyty. Wszystkie połączenia należy wykonać złączkami zaciskowymi. Kształtki powinny spełniać wymogi szeregu ciśnieniowego PN Zraszacze zraszacze wynurzane PERROT RVR lub inne równoważne - dwie sztuki, o kołowym obszarze zraszania, zraszacze z dużą gumową donicą, którą można wypełnić naturalną trawą, eliminujące całkowicie ryzyko kontuzji zawodnika, Parametry pracy: - promień R = 27m - zużycie wody Q = 16 m 3 /h zraszacze wynurzane PERROT LVZR 22 WVAC lub inne równoważne - dziesięć sztuk, o regulowanym obszarze zraszania zamontowane na obrzeżu płyty boiska; Parametry pracy: - promień R = 27m - zużycie wody Q = 13 m 3 /h zraszacze posiadają wbudowane elektrozawory (brak dodatkowych skrzyń zaworów w obrębie płyty stadionu); solidna i odporna na mechaniczne uszkodzenie budowa zraszaczy: mosiądz, stal nierdzewna, wysokowytrzymałe tworzywo z włóknem szklanym w połączeniu ze stalową, ogniowo cynkowaną obudową; wszystkie elementy zraszacza wyjmowane bez konieczności uszkodzenia murawy; 6

7 1.4. Sterowanie Do sterowania układem zostanie zastosowany sterownik Perrot WaterControl lub inny równoważny. Sterownik w odpowiedniej kolejności uruchamia elektrozawory zraszaczy. Zamontowany czujnik deszczu, powoduje automatyczne wyłączenie instalacji w przypadku wystąpienia naturalnych opadów o wymaganej dawce. Zraszacze połączone są ze sterownikiem przewodem YKY 2 (3) x1.5mm 2. Przewody elektryczne instaluje się w wykopach obok rur. OPIS PRACY SYSTEMU Woda do zraszaczy doprowadzana jest rurociągiem PE ø 63. Każdy zraszacz posiada wbudowany elektrozawór, do którego doprowadzony jest również przewód sterujący. Sterownik w odpowiedniej kolejności uruchamia elektrozawory zraszaczy. Nawodnienie odbywa się w 7 cyklach: - dwa zraszacze w płycie stadionu pracują pojedynczo, - dziesięć zraszaczy na obwodzie pracuje parami. Zamontowany czujnik deszczu, powoduje automatyczne wyłączenie instalacji w przypadku wystąpienia naturalnych opadów o wymaganej dawce. Dla opróżniania systemu z wody przed okresem zimowym, stosuje się przedmuchiwanie instalacji za pomocą sprężarki, którą mocuje się do wykonanego w tym celu specjalnego przyłącza po stronie tłocznej pompy Zasilanie układu nawadniania z sieci wodociągowej. Wyposażenie komory pomp zgodnie ze schematem układu pompowego rys. nr 5 7

8 2 Utwardzenia a) Utwardzenie przed i pod trybunami kostka betonowa gr. 8cm, podsypka cementowo piaskowa gr. 4cm, podsypka piaskowa gr. 18,0cm zagęszczona do Is=0,9 Nawierzchnia ograniczona z obu stron obrzeżem betonowym 8x30cm na podsypce cementowo- piaskowej gr. 5cm. b) Droga prowadząca do trybun kostka betonowa gr. 8cm, podsypka cementowo piaskowa gr. 4cm, podbudowa z kruszywa łamanego stabilizowanego mechanicznie 0/31,5 gr. 18cm, Nawierzchnia ograniczona z obu stron obrzeżem betonowym 8x30cm na podsypce cementowo- piaskowej gr. 5cm. 3 Ogrodzenia a) Ogrodzenie sektora gości panelowe wysokości 2,0m, rozmiar panela 196x250,5cm, grubość drutów pionowych i poziomych 5,0mm, oczka 5x20cm. Słupki o przekroju 4,0x6,0cm, wysokości 260cm w rozstawie co 258,0cm zakończone zaślepką plastikową. 8

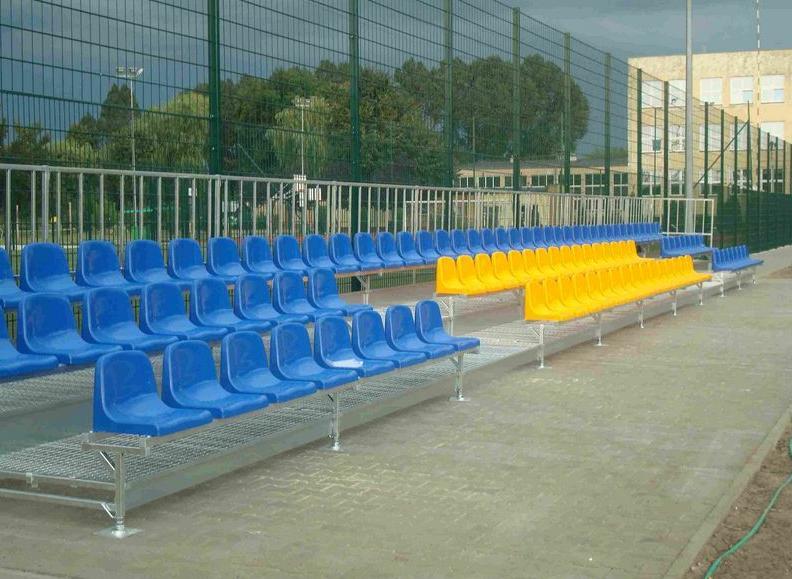

9 4 TRYBUNY PRZENOŚNE Projektuje się dwie trybuny zewnętrzne o pojemności 150 osób każda oaz jedna trybunę o pojemności 60 osób umieszczoną w sektorze dla gości przyjezdnych.. Trybuny wykonane jako prefabrykowane, zmontowane w całość, kotwione do kostki betonowej utwardzenia producent np.: P.P.H.U. "Prostar" ul. lub inny równoważny. 9

10 10

11 III UWAGI KOŃCOWE Wszystkie prace związane z realizacją obiektu prowadzić pod nadzorem uprawnionego kierownika budowy, zgodnie z zatwierdzonym projektem budowlanym z zachowaniem wymagań BHP w budownictwie; przy użyciu wyrobów dopuszczonych do obrotu i powszechnego stosowania w budownictwie. OPRACOWAŁ: 11

12 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 (Dz. U. Nr 120, poz. 1126) INWESTOR: OBIEKT: ADRES BUDOWY: GMINA GOŁUCHÓW GOŁUCHÓW, UL. LIPOWA 1 ROZBUDOWA BOISKA SPORTOWEGO zmiany w trakcie budowy GOŁUCHÓW, UL. SŁOWACKIEGO, dz. nr 431/58 12

13 1. Zakres robót zamierzenia budowlanego obejmuje : a) rozbudowa boiska sportowego zmiany w trakcie budowy 2. Wykaz istniejących obiektów budowlanych: korty tenisowe, boisko piłkarskie 3. Zagrożenia bezpieczeństwa i zdrowia ludzi stanowią następujące elementy zagospodarowania działki a) nie występują. 4. Przewidywane zagrożenia występujące podczas realizacji robót budowlanych: a) roboty ziemne b) montaż trybun c) obsługa urządzeń mechanicznych i znajdujących się pod napięciem. d) dowóz, rozładunek i składowanie materiałów budowlanych. 5. Przed przystąpieniem do realizacji robót szczególnie niebezpiecznych należy przeprowadzić indywidualny, szczegółowy instruktaż pracowników. 6. Aby zapobiec niebezpieczeństwom wynikającym z wykonania robót w strefach szczególnego zagrożenia należy : a) zabezpieczenie terenu przed osobami postronnymi, b) przestrzegać instrukcji montażu rusztowań. c) używać środków ochrony osobistej. d) używać wyłącznie sprawnych maszyn i narzędzi. e) pozostawić wolne drogi ewakuacyjne. OPRACOWAŁ: 13

14 Jarocin lipiec 2013 r. OŚWIADCZENIE INWESTOR: OBIEKT: ADRES BUDOWY: GMINA GOŁUCHÓW GOŁUCHÓW, UL. LIPOWA 1 ROZBUDOWA BOISKA SPORTOWEGO zmiany w trakcie budowy GOŁUCHÓW, UL. SŁOWACKIEGO, dz. nr 431/58 Na podstawie ustawy z dnia 16 kwietnia 2004 r. o zmianie ustawy Prawo Budowlane (tekst jednolity z 2010 r. Dz. u. Nr 243, poz z późniejszymi zmianami) zgodnie z art. 20 ust. 4 oświadczam, że dokumentacja techniczna, obejmująca projekt architektoniczno budowlany Rozbudowy boiska sportowego - zmiany w trakcie budowy, została opracowana zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. OPRACOWAŁ: 14

15

16

17

18

19 1 3 ZASILANIE INSTALACJI NAWADNIAJĄCEJ dn DOPROWADZENIE WODY OCZYSZCZOWNEJ dn80 P P 3 P 5 4 P 1 LEGENDA: 1 - zasuwa kołnierzowa DN wodomierz śrubowy DN50 typ MWN PoWoGaz 3 - zawór zwrotny antyskażeniowy DN80 typ EA 4 - filtr siatkowy skośny DN zestaw podnoszenia ciśnienia Q=20 m3/h, H=8 bar 2 SCHEMAT UKŁADU POMPOWEGO 1 ZASILANIE Z PRZYŁĄCZA WODOCIĄGOWEGO dn80
