System do badań nieniszczących z wykorzystaniem aktywnej termografii

Transkrypt

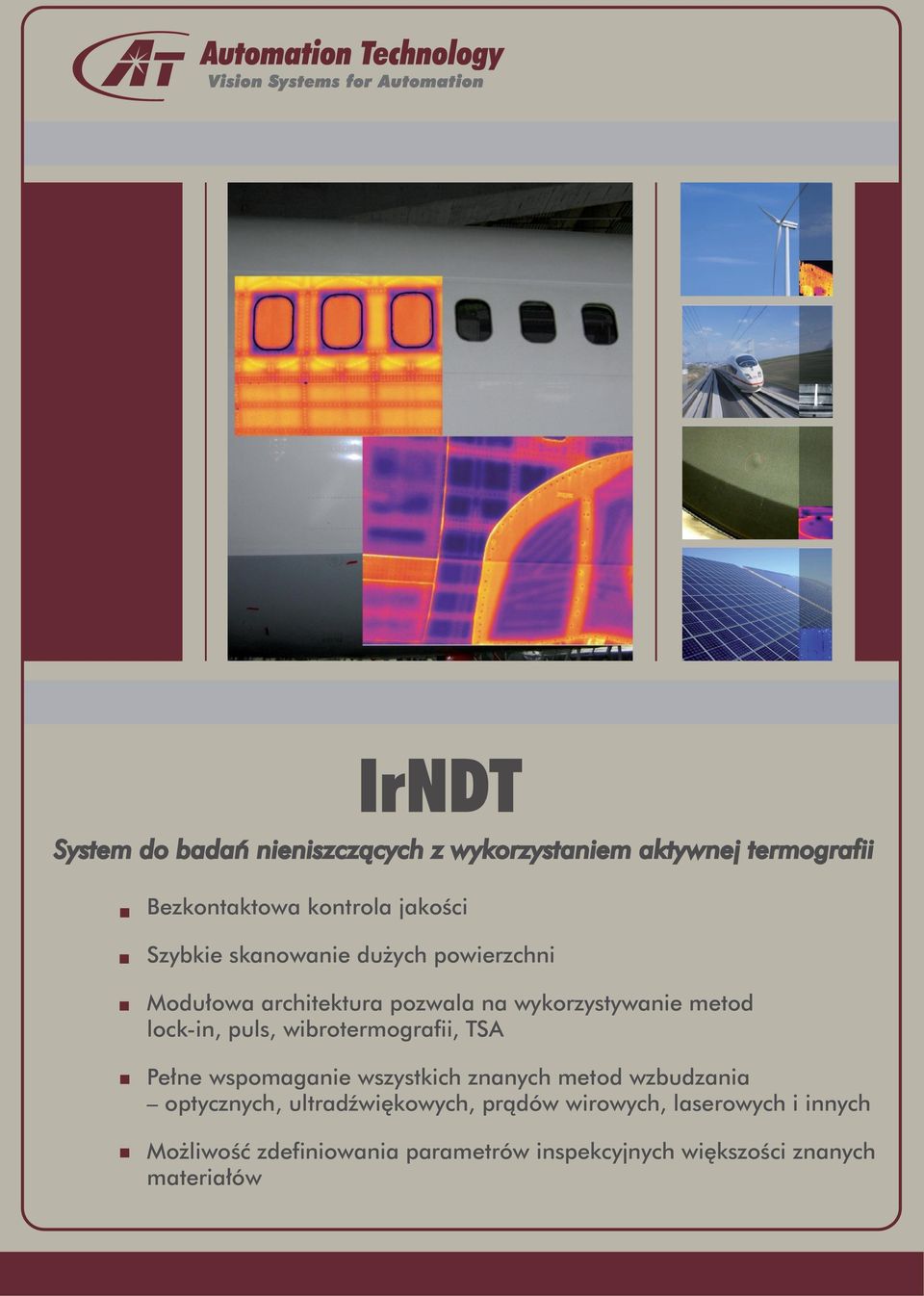

1 System do badań nieniszczących z wykorzystaniem aktywnej termografii Bezkontaktowa kontrola jakości Szybkie skanowanie dużych powierzchni Modułowa architektura pozwala na wykorzystywanie metod lock-in, puls, wibrotermografii, TSA Pełne wspomaganie wszystkich znanych metod wzbudzania optycznych, ultradźwiękowych, prądów wirowych, laserowych i innych Możliwość zdefiniowania parametrów inspekcyjnych większości znanych materiałów

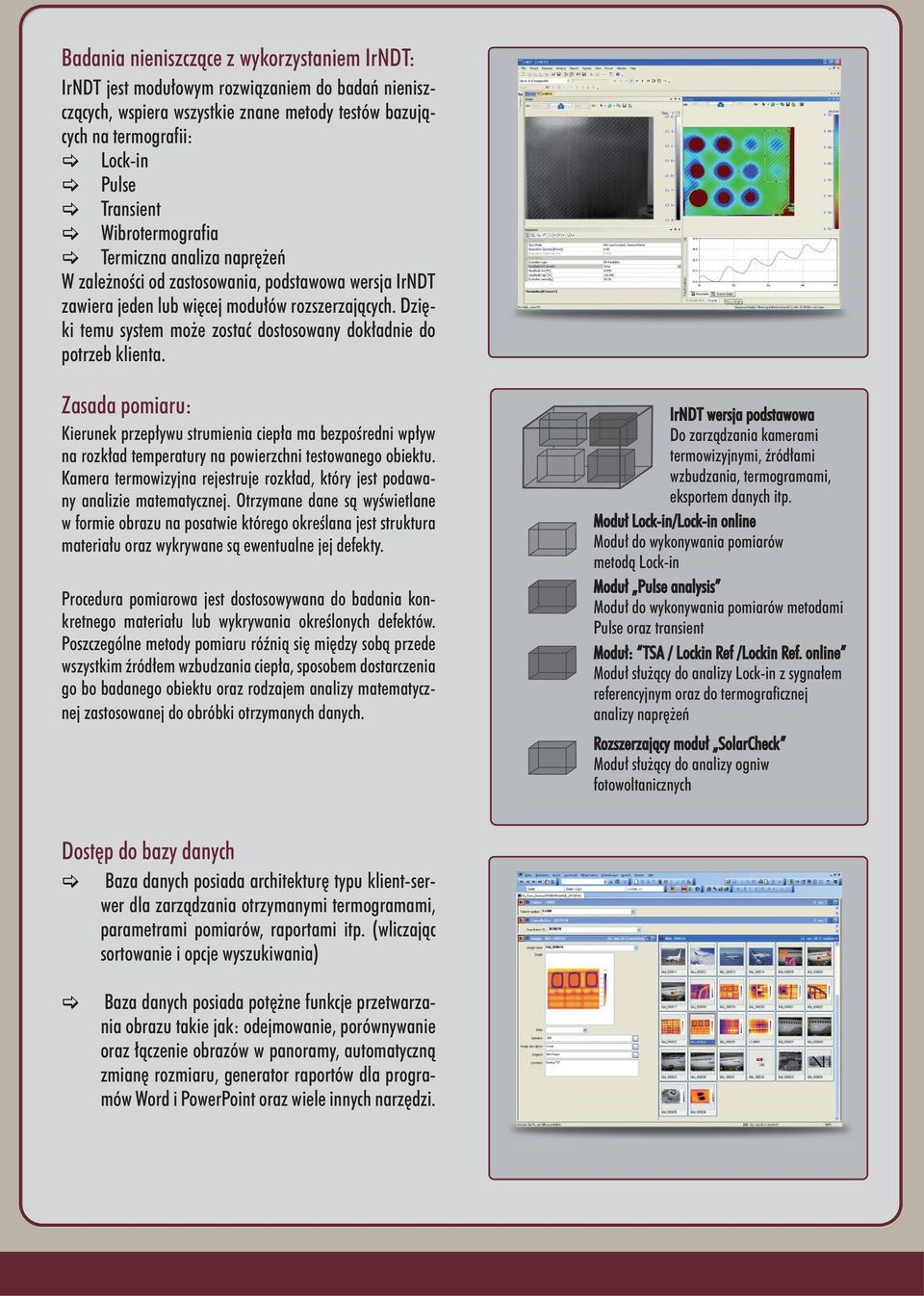

2 Badania nieniszczące z wykorzystaniem IrNDT: IrNDT jest modułowym rozwiązaniem do badań nieniszczących, wspiera wszystkie znane metody testów bazujących na termografii: [ Lock-in [ Pulse [ Transient [ Wibrotermografia [ Termiczna analiza naprężeń W zależności od zastosowania, podstawowa wersja IrNDT zawiera jeden lub więcej modułów rozszerzających. Dzięki temu system może zostać dostosowany dokładnie do potrzeb klienta. Zasada pomiaru: Kierunek przepływu strumienia ciepła ma bezpośredni wpływ na rozkład temperatury na powierzchni testowanego obiektu. Kamera termowizyjna rejestruje rozkład, który jest podawany analizie matematycznej. Otrzymane dane są wyświetlane w formie obrazu na posatwie którego określana jest struktura materiału oraz wykrywane są ewentualne jej defekty. Procedura pomiarowa jest dostosowywana do badania konkretnego materiału lub wykrywania określonych defektów. Poszczególne metody pomiaru róźnią się między sobą przede wszystkim źródłem wzbudzania ciepła, sposobem dostarczenia go bo badanego obiektu oraz rodzajem analizy matematycznej zastosowanej do obróbki otrzymanych danych. IrNDT wersja podstawowa Do zarządzania kamerami termowizyjnymi, źródłami wzbudzania, termogramami, eksportem danych itp. Moduł Lock-in/Lock-in online Moduł do wykonywania pomiarów metodą Lock-in Moduł Pulse analysis Moduł do wykonywania pomiarów metodami Pulse oraz transient Moduł: TSA / Lockin Ref /Lockin Ref. online Moduł służący do analizy Lock-in z sygnałem referencyjnym oraz do termograficznej analizy naprężeń Rozszerzający moduł SolarCheck Moduł służący do analizy ogniw fotowoltanicznych Dostęp do bazy danych [ Baza danych posiada architekturę typu klient-serwer dla zarządzania otrzymanymi termogramami, parametrami pomiarów, raportami itp. (wliczając sortowanie i opcje wyszukiwania) [ Baza danych posiada potężne funkcje przetwarzania obrazu takie jak: odejmowanie, porównywanie oraz łączenie obrazów w panoramy, automatyczną zmianę rozmiaru, generator raportów dla programów Word i PowerPoint oraz wiele innych narzędzi.

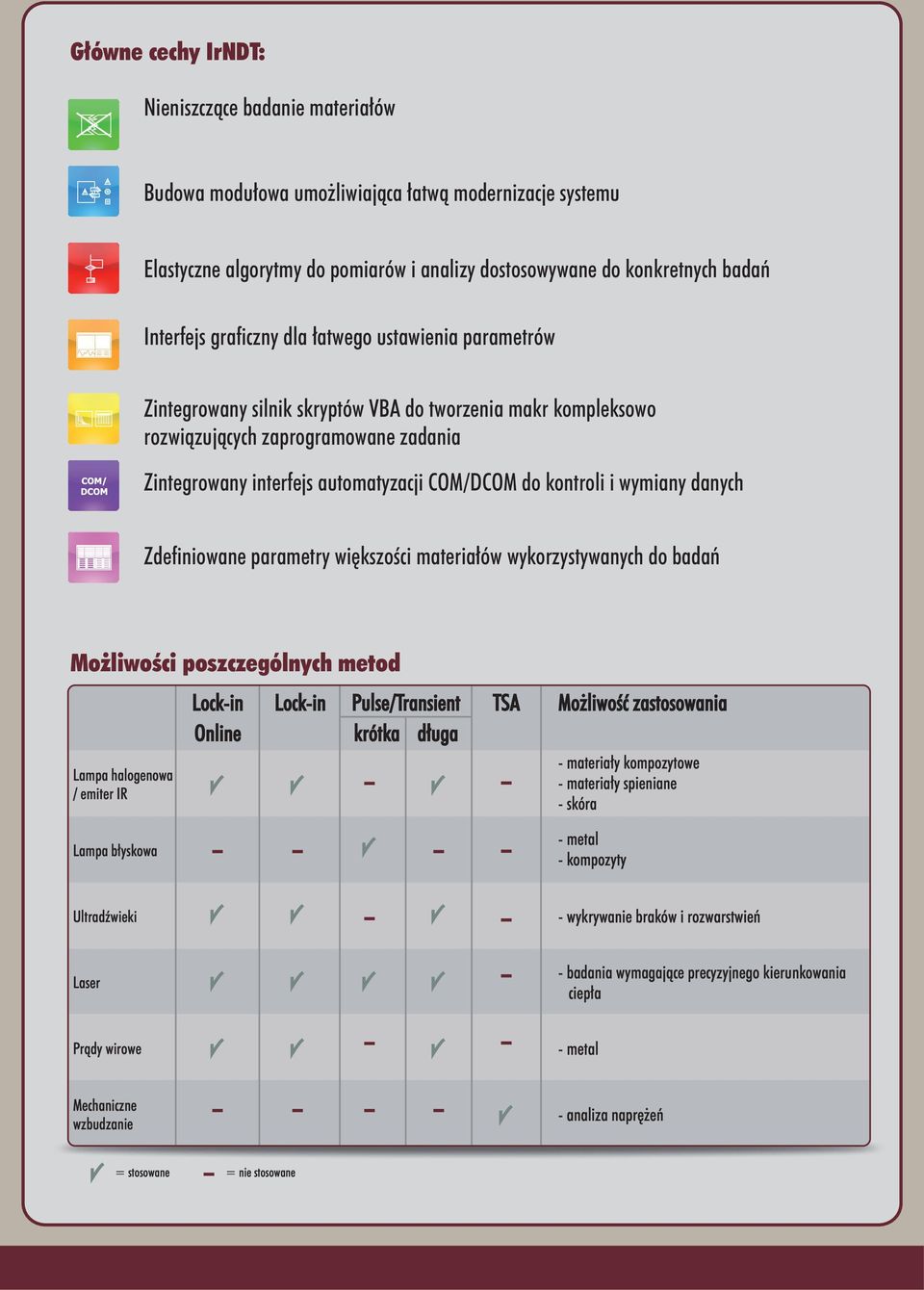

3 Główne cechy IrNDT: Nieniszczące badanie materiałów Budowa modułowa umożliwiająca łatwą modernizacje systemu Elastyczne algorytmy do pomiarów i analizy dostosowywane do konkretnych badań Interfejs graficzny dla łatwego ustawienia parametrów Zintegrowany silnik skryptów VBA do tworzenia makr kompleksowo rozwiązujących zaprogramowane zadania Zintegrowany interfejs automatyzacji COM/DCOM do kontroli i wymiany danych Zdefiniowane parametry większości materiałów wykorzystywanych do badań Możliwości poszczególnych metod Lampa halogenowa / emiter IR Lampa błyskowa Lock-in Online Lock-in Pulse/Transient krótka długa TSA Możliwość zastosowania - materiały kompozytowe - materiały spieniane - skóra - metal - kompozyty Ultradźwieki - wykrywanie braków i rozwarstwień Laser - badania wymagające precyzyjnego kierunkowania ciepła Prądy wirowe - metal Mechaniczne wzbudzanie - analiza naprężeń = stosowane = nie stosowane

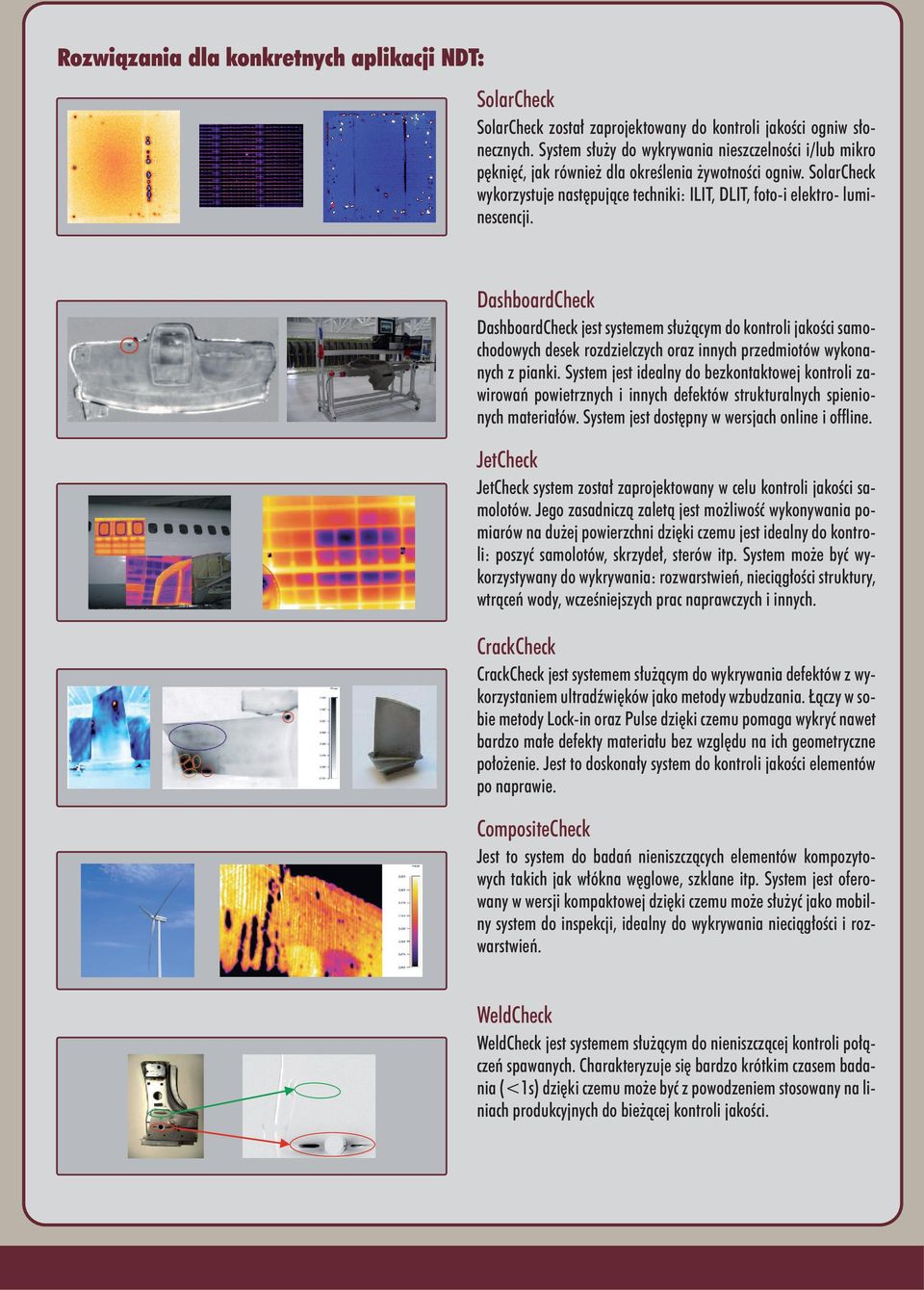

4 Rozwiązania dla konkretnych aplikacji NDT: SolarCheck SolarCheck został zaprojektowany do kontroli jakości ogniw słonecznych. System służy do wykrywania nieszczelności i/lub mikro pęknięć, jak również dla określenia żywotności ogniw. SolarCheck wykorzystuje następujące techniki: ILIT, DLIT, foto-i elektro- luminescencji. DashboardCheck DashboardCheck jest systemem służącym do kontroli jakości samochodowych desek rozdzielczych oraz innych przedmiotów wykonanych z pianki. System jest idealny do bezkontaktowej kontroli zawirowań powietrznych i innych defektów strukturalnych spienionych materiałów. System jest dostępny w wersjach online i offline. JetCheck JetCheck system został zaprojektowany w celu kontroli jakości samolotów. Jego zasadniczą zaletą jest możliwość wykonywania pomiarów na dużej powierzchni dzięki czemu jest idealny do kontroli: poszyć samolotów, skrzydeł, sterów itp. System może być wykorzystywany do wykrywania: rozwarstwień, nieciągłości struktury, wtrąceń wody, wcześniejszych prac naprawczych i innych. CrackCheck CrackCheck jest systemem służącym do wykrywania defektów z wykorzystaniem ultradźwięków jako metody wzbudzania. Łączy w sobie metody Lock-in oraz Pulse dzięki czemu pomaga wykryć nawet bardzo małe defekty materiału bez względu na ich geometryczne położenie. Jest to doskonały system do kontroli jakości elementów po naprawie. CompositeCheck Jest to system do badań nieniszczących elementów kompozytowych takich jak włókna węglowe, szklane itp. System jest oferowany w wersji kompaktowej dzięki czemu może służyć jako mobilny system do inspekcji, idealny do wykrywania nieciągłości i rozwarstwień. WeldCheck WeldCheck jest systemem służącym do nieniszczącej kontroli połączeń spawanych. Charakteryzuje się bardzo krótkim czasem badania (<1s) dzięki czemu może być z powodzeniem stosowany na liniach produkcyjnych do bieżącej kontroli jakości.

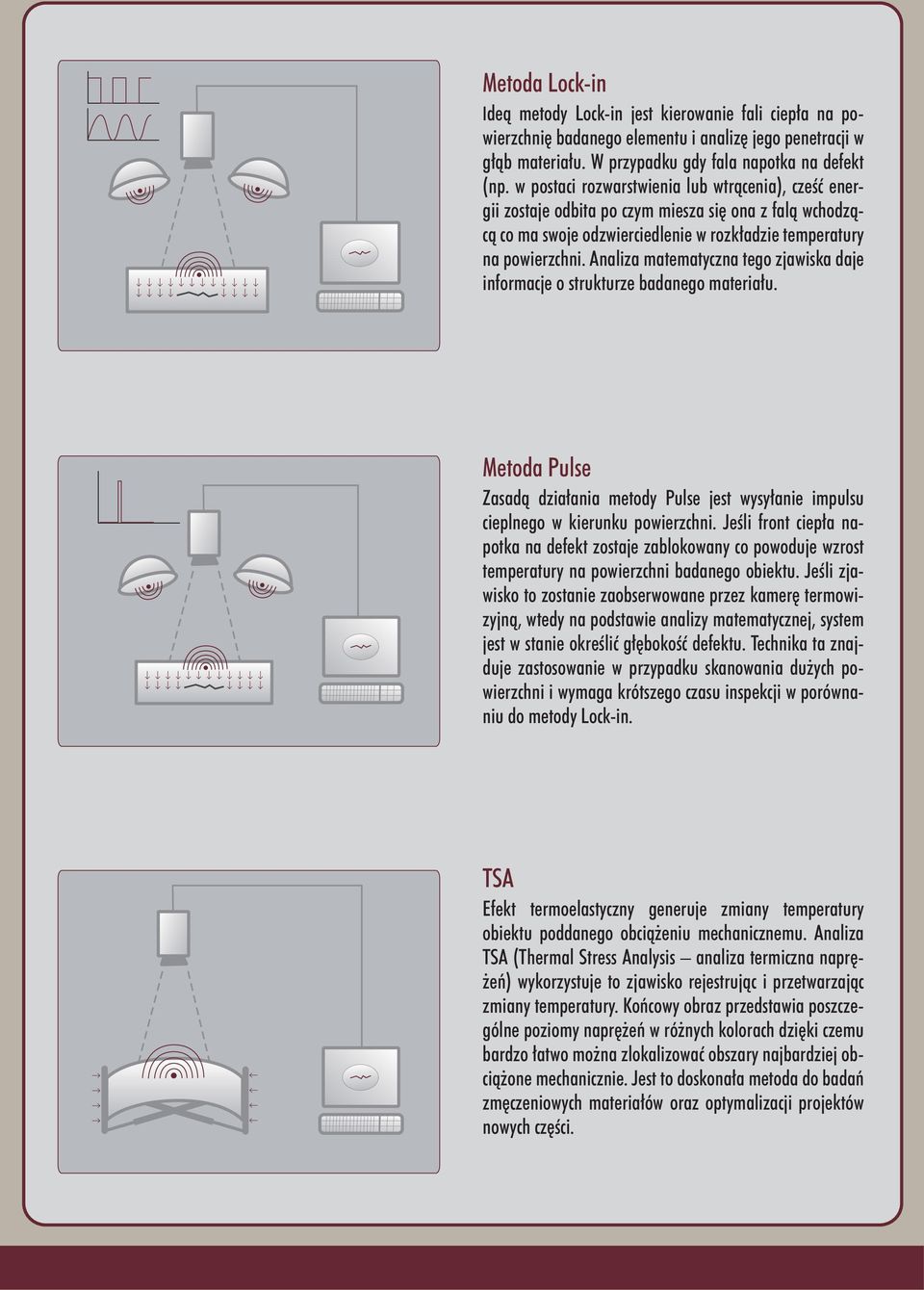

5 Metoda Lock-in Ideą metody Lock-in jest kierowanie fali ciepła na powierzchnię badanego elementu i analizę jego penetracji w głąb materiału. W przypadku gdy fala napotka na defekt (np. w postaci rozwarstwienia lub wtrącenia), cześć energii zostaje odbita po czym miesza się ona z falą wchodzącą co ma swoje odzwierciedlenie w rozkładzie temperatury na powierzchni. Analiza matematyczna tego zjawiska daje informacje o strukturze badanego materiału. Metoda Pulse Zasadą działania metody Pulse jest wysyłanie impulsu cieplnego w kierunku powierzchni. Jeśli front ciepła napotka na defekt zostaje zablokowany co powoduje wzrost temperatury na powierzchni badanego obiektu. Jeśli zjawisko to zostanie zaobserwowane przez kamerę termowizyjną, wtedy na podstawie analizy matematycznej, system jest w stanie określić głębokość defektu. Technika ta znajduje zastosowanie w przypadku skanowania dużych powierzchni i wymaga krótszego czasu inspekcji w porównaniu do metody Lock-in. TSA Efekt termoelastyczny generuje zmiany temperatury obiektu poddanego obciążeniu mechanicznemu. Analiza TSA (Thermal Stress Analysis analiza termiczna naprężeń) wykorzystuje to zjawisko rejestrując i przetwarzając zmiany temperatury. Końcowy obraz przedstawia poszczególne poziomy naprężeń w różnych kolorach dzięki czemu bardzo łatwo można zlokalizować obszary najbardziej obciążone mechanicznie. Jest to doskonała metoda do badań zmęczeniowych materiałów oraz optymalizacji projektów nowych części.

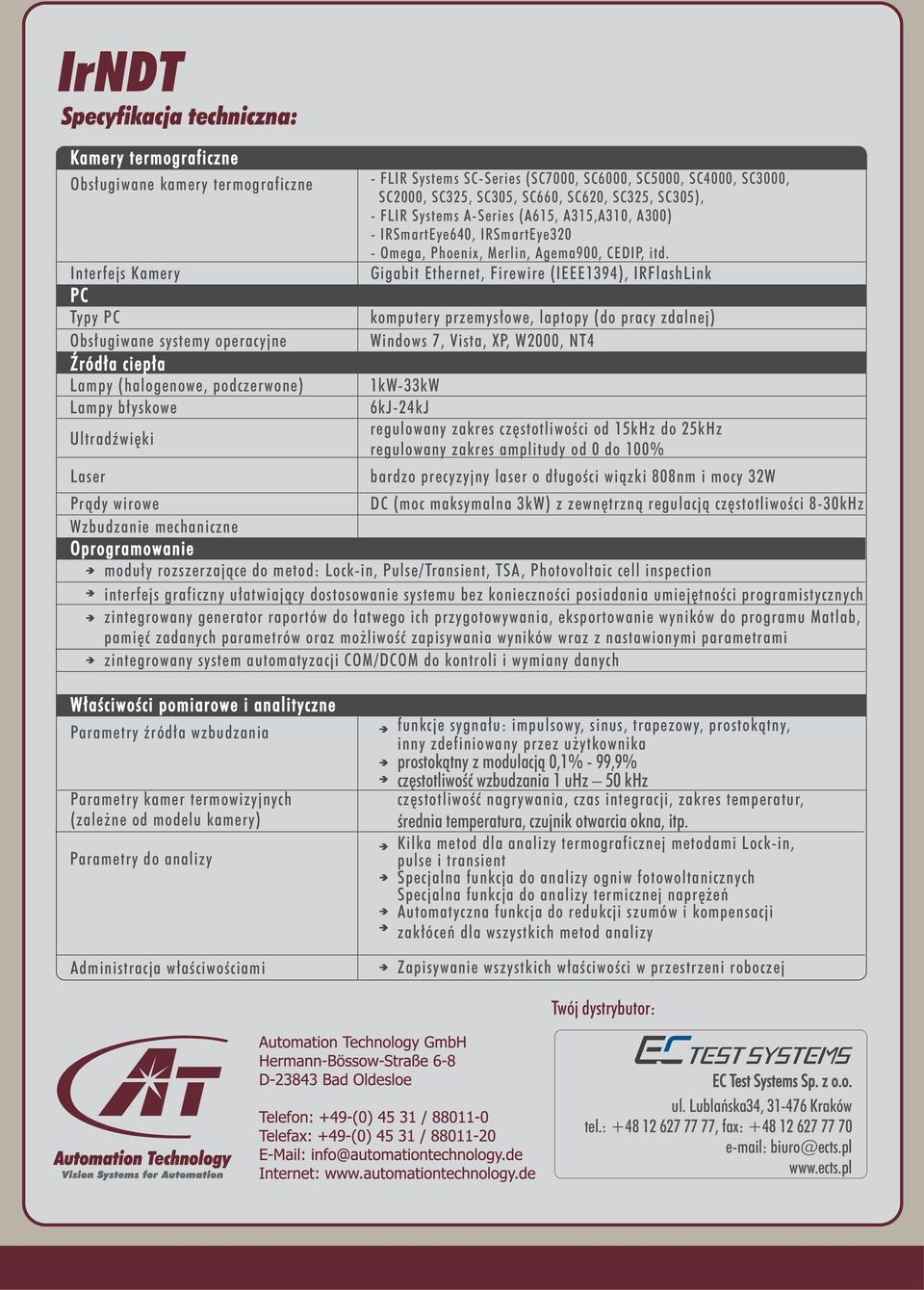

6 Specyfikacja techniczna: Kamery termograficzne Obsługiwane kamery termograficzne Interfejs Kamery PC Typy PC Obsługiwane systemy operacyjne Źródła ciepła Lampy (halogenowe, podczerwone) Lampy błyskowe Ultradźwięki Laser - FLIR Systems SC- Series (SC7000, SC6000, SC5000, SC4000, SC3000, SC2000, SC325, SC305, SC660, SC620, SC325, SC305), - FLIR Systems A- Series (A615, A315,A310, A300) - IRSmartEye640, IRSmartEye320 - Omega, Phoenix, Merlin, Agema900, CEDIP, itd. Gigabit Ethernet, Firewire (IEEE1394), IRFlashLink komputery przemysłowe, laptopy (do pracy zdalnej) Windows 7, Vista, XP, W2000, NT4 1kW-33kW 6kJ-24kJ regulowany zakres częstotliwości od 15kHz do 25kHz regulowany zakres amplitudy od 0 do 100% bardzo precyzyjny laser o długości wiązki 808nm i mocy 32W Prądy wirowe DC (moc maksymalna 3kW) z zewnętrzną regulacją częstotliwości 8-30kHz Wzbudzanie mechaniczne Oprogramowanie moduły rozszerzające do metod: Lock-in, Pulse/Transient, TSA, Photovoltaic cell inspection interfejs graficzny ułatwiający dostosowanie systemu bez konieczności posiadania umiejętności programistycznych zintegrowany generator raportów do łatwego ich przygotowywania, eksportowanie wyników do programu Matlab, pamięć zadanych parametrów oraz możliwość zapisywania wyników wraz z nastawionymi parametrami zintegrowany system automatyzacji COM/DCOM do kontroli i wymiany danych Właściwości pomiarowe i analityczne Parametry źródła wzbudzania Parametry kamer termowizyjnych (zależne od modelu kamery) Parametry do analizy Administracja właściwościami funkcje sygnału: impulsowy, sinus, trapezowy, prostokątny, inny zdefiniowany przez użytkownika prostokątny z modulacją 0,1% - 99,9% częstotliwość wzbudzania 1 uhz 50 khz częstotliwość nagrywania, czas integracji, zakres temperatur, średnia temperatura, czujnik otwarcia okna, itp. Kilka metod dla analizy termograficznej metodami Lock-in, pulse i transient Specjalna funkcja do analizy ogniw fotowoltanicznych Specjalna funkcja do analizy termicznej naprężeń Automatyczna funkcja do redukcji szumów i kompensacji zakłóceń dla wszystkich metod analizy Zapisywanie wszystkich właściwości w przestrzeni roboczej Twój dystrybutor: EC Test Systems Sp. z o.o. ul. Lublańska34, Kraków tel.: , fax: biuro@ects.pl
