1 Renens, Lipiec 2009 Trimos S.A. Av.de Longe m alle 5 C H Renens T F Najnowszej generacji długościomierz z trzema osiami sterowanymi w trybie CNC Najwyższa dokładność na świecie: 0.07 μm + L/2000 Firma Trimos ma przyjemność przedstawić, najdokładniejszy na świecie przyrząd do wzorcowania sprawdzianów oraz przyrządów pomiarowych. Długościomierz Labconcept Nano jest nowym wyznacznikiem jakości oraz dokładności w dziedzinie metrologii długości i kąta. W wyniku kombinacji najnowszych technologii oraz wiedzy i doświadczenia firmy Trimos, skonstruowany został jako przyrząd, dostosowany do wszystkich zadań pomiarowych wymagających ekstremalnej dokładności. Najważniejsze cechy: Bardzo wysoka dokładność: 0.07 μm + L/2000 Nadzwyczajna powtarzalność: 0.03 μm Zmotoryzowana karetka pomiarowa w osi X, z regulowaną programowo prędkością przesuwu Zmotoryzowany uniwersalny stolik pomiarowy, osie Y/Z. Maksymalne obciążenie do 60 kg. Nacisk pomiarowy (0-12N) oraz system blokowania sterowany programowo Zintegrowany system kompensacji temperatury (2 czujniki) Zintegrowane oprogramowanie zarządzające bazą wzorcowanych narzędzi (opcja)

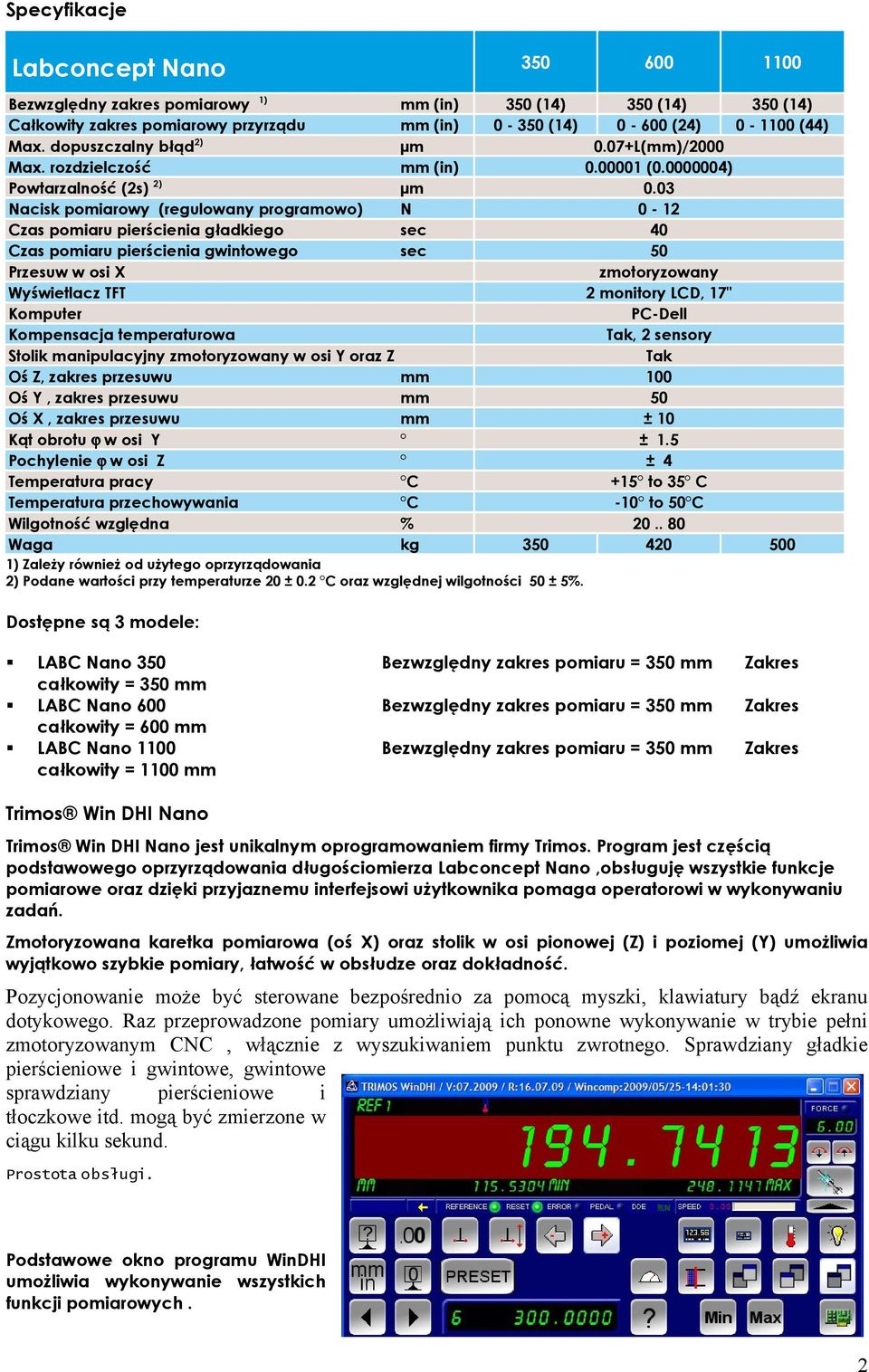

2 Specyfikacje 350 Labconcept Nano Bezwzględny zakres pomiarowy 1) Całkowity zakres pomiarowy przyrządu Max. dopuszczalny błąd2) Max. rozdzielczość Powtarzalność (2s) 2) Nacisk pomiarowy (regulowany programowo) Czas pomiaru pierścienia gładkiego Czas pomiaru pierścienia gwintowego Przesuw w osi X Wyświetlacz TFT Komputer Kompensacja temperaturowa Stolik manipulacyjny zmotoryzowany w osi Y oraz Z Oś Z, zakres przesuwu Oś Y, zakres przesuwu Oś X, zakres przesuwu Kąt obrotu ϕ w osi Y Pochylenie ϕ w osi Z Temperatura pracy Temperatura przechowywania Wilgotność względna Waga (in) (in) µm (in) µm N sec sec C C % kg (24) (44) 0.07+L()/ ( ) zmotoryzowany 2 monitory LCD, 17" PC-Dell Tak, 2 sensory Tak ± 10 ± 1.5 ± to 35 C -10 to 50 C ) Zależy również od użytego oprzyrządowania 2) Podane wartości przy temperaturze 20 ± 0.2 C oraz względnej wilgotności 50 ± 5%. Dostępne są 3 modele: LABC Nano 350 całkowity = 350 LABC Nano 600 całkowity = 600 LABC Nano 1100 całkowity = 1100 Bezwzględny zakres pomiaru = 350 Bezwzględny zakres pomiaru = 350 Bezwzględny zakres pomiaru = 350 Trimos Win DHI Nano Trimos Win DHI Nano jest unikalnym oprogramowaniem firmy Trimos. Program jest częścią podstawowego oprzyrządowania długościomierza Labconcept Nano,obsługuję wszystkie funkcje pomiarowe oraz dzięki przyjaznemu interfejsowi użytkownika pomaga operatorowi w wykonywaniu zadań. Zmotoryzowana karetka pomiarowa (oś X) oraz stolik w osi pionowej (Z) i poziomej (Y) umożliwia wyjątkowo szybkie pomiary, łatwość w obsłudze oraz dokładność. Pozycjonowanie może być sterowane bezpośrednio za pomocą myszki, klawiatury bądź ekranu dotykowego. Raz przeprowadzone pomiary umożliwiają ich ponowne wykonywanie w trybie pełni zmotoryzowanym CNC, włącznie z wyszukiwaniem punktu zwrotnego. Sprawdziany gładkie pierścieniowe i gwintowe, gwintowe sprawdziany pierścieniowe i tłoczkowe itd. mogą być zmierzone w ciągu kilku sekund. Prostota obsługi. Podstawowe okno programu WinDHI umożliwia wykonywanie wszystkich funkcji pomiarowych. 2

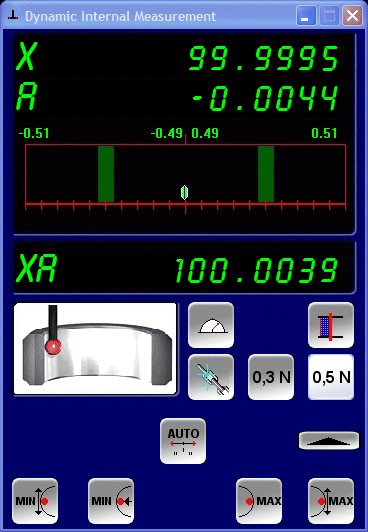

3 Okno sterowania zmotoryzowanej karetki oraz uniwersalnego stolika pomiarowego, a także wyboru prędkości przesuwu. Dodatkowe okno pomiaru sprawdzianów pierścieniowych gładkich oraz gwintowych przy wykorzystaniu oprzyrządowania LABC 70. Dodatkowe okno pomiaru gwintów stożkowych (pomiar w 4 osiach) przy wykorzystaniu oprzyrządowania LABC 80 System kompensacji temperatury Trimos WinComp Długościomierz Labconcept Nano jest wyposażony w standardowy system kompensacji temperatury Trimos WinComp umożliwiający zapis oraz analizę aktualnej temperatury. System jest w pełni zintegrowany z oprogramowaniem pomiarowym. Użytkownik jest na bieżąco informowany o poziomie wpływu temperatury. System może być włączany i wyłączany w każdym momencie. 3

4 Trimos rekomenduję system zarządzania bazą przyrządów firmy QMSOFT. Oprogramowanie QMSOFT jest potężnym narzędziem umożliwiającym pomiary wszystkich przyrządów zgodnie z powszechnie stosowanymi normami międzynarodowymi lub normami zdefiniowanymi przez użytkownika. Sekwencje pomiarów związane z wzorcowaniem standardowych przyrządów pomiarowych są automatycznie przesyłane na bieżąco do programu QMSoft dzięki specjalnemu modułow WinDHI. Zastosowania (wybrane przykłady): Możliwe jest sprawdzanie wszelkiego rodzaju sprawdzianów takich jak: pierścieniowe gładkie, tłoczkowe gładkie, wałeczkowe, pierścieniowe oraz tłoczkowe gwintowe, pierścieniowe oraz tłoczkowe z gwintem trapezowym, a także wzorcowanie płytek wzorcowych, wzorców nastawczych długości oraz wielu typów przyrządów pomiarowych. Rozmiar sprawdzianów oraz przyrządów pomiarowych, które mogą być sprawdzane i wzorcowane zależą od zakresu danej wersji długościomierza, (350 / 600 / 1100). Szeroki zakres akcesoriów jest dostępny już w wersji standardowej. Możliwe jest również dostosowanie oprzyrządowania do specjalnych zastosowań. Sprawdziany pierścieniowe gładkie od 15 do 250 Sprawdziany pierścieniowe gładkie od 1 do 20 Sprawdziany tłoczkowe, wałeczkowe do średnicy 100 Średnice zewnętrzne sprawdzianów tłoczkowych gwintowych do 100 4

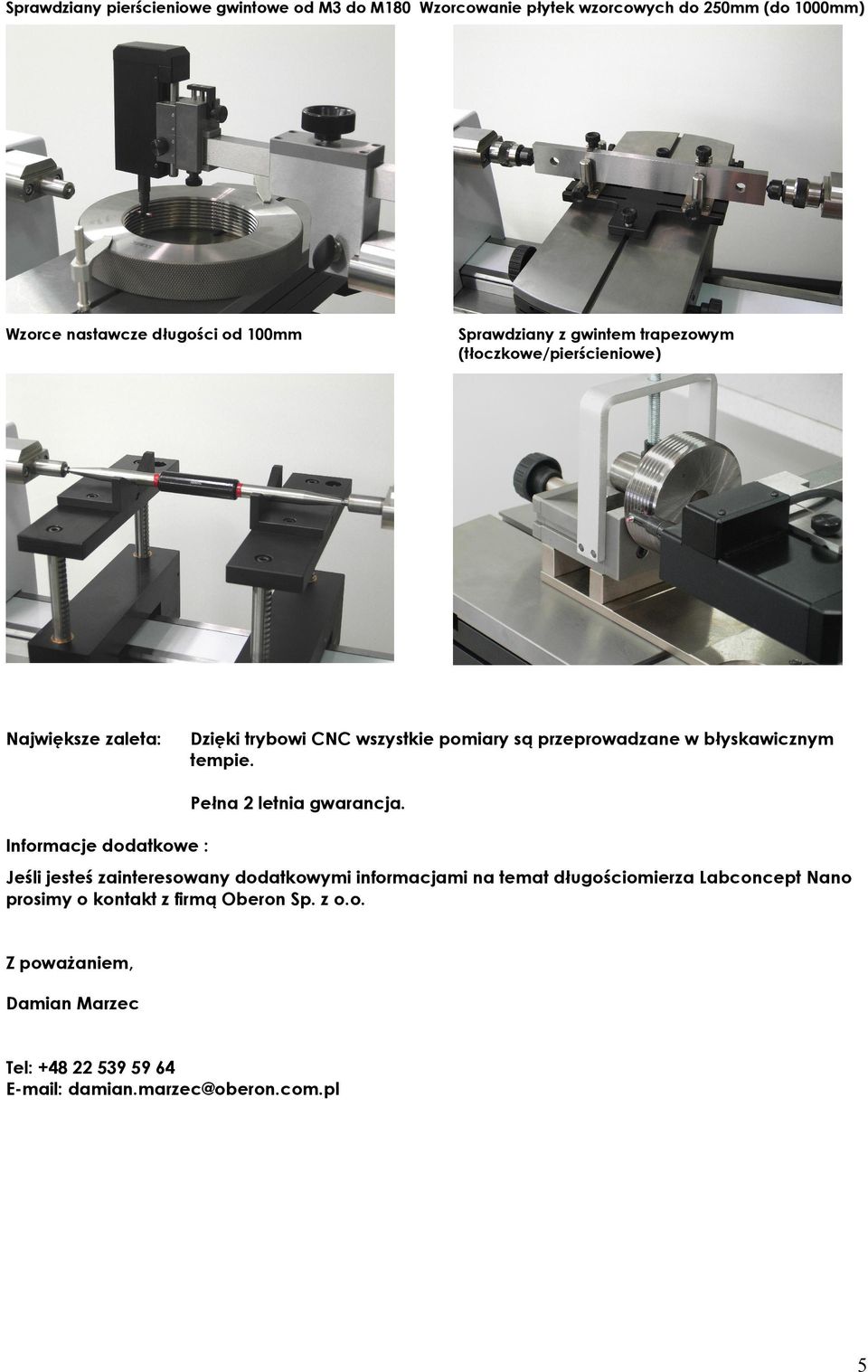

5 Sprawdziany pierścieniowe gwintowe od M3 do M180 Wzorcowanie płytek wzorcowych do 250 (do 1000) Wzorce nastawcze długości od 100 Największe zaleta: Sprawdziany z gwintem trapezowym (tłoczkowe/pierścieniowe) Dzięki trybowi CNC wszystkie pomiary są przeprowadzane w błyskawicznym tempie. Pełna 2 letnia gwarancja. Informacje dodatkowe : Jeśli jesteś zainteresowany dodatkowymi informacjami na temat długościomierza Labconcept Nano prosimy o kontakt z firmą Oberon Sp. z o.o. Z poważaniem, Damian Marzec Tel: damian.marzec@oberon.com.pl 5
