1 Jeżeli czegoś nie można zmierzyć, to nie można tego ulepszyć... Lord Kelvin (Wiliam Thomas)

2 M-300 APLIKACJE MIERNIK PROGRAMOWALNY Z ELEKTRONICZNĄ REJESTRACJĄ WYNIKÓW 2

3 Przykładowe aplikacje W prezentacji opisano kilka typowych aplikacji przemysłowych z wykorzystaniem miernika M-300 i uwzględnieniem jego szczególnych funkcji wykraczających poza typowe możliwości przyrządów tego typu. 1. Pomiar temperatury i wilgotności 2. Pomiar poziomu w zbiorniku 3. Pomiar spadku ciśnienia w zbiorniku 4. Rejestracja temperatury pojedynczych elementów 5. Kontrola wytrzymałości woreczków na rozrywanie 3

4 M Pomiar temperatury i wilgotności (funkcja MIN-MAX-ŚR.) 4

5 1. Pomiar temperatury i wilgotności Układ pomiarowy realizuje: pomiar temperatury czujnikiem Pt100, pomiar wilgotności czujnikiem z wyjściem 4-20mA, sygnalizację optyczną (lub dźwiękową) w momencie przekroczenia ustalonych progów alarmowych górnego i dolnego, rejestrację wyników pomiarów z możliwością okresowego drukowania raportów, dodatkowo wyświetlana jest wartość maksymalnej chwilowej temperatury dobowej. Pomiar Sygnalizacja alarmowa Pt mA 2x PK 60V / 0,1A Rejestracja Okresowy odczyt, raporty 5

6 1. Pomiar temperatury i wilgotności Szczególne właściwości układu pomiarowego: Wyświetlanie temperatury i wilgotności lokalnie na wyświetlaczu. Wyświetlanie maksymalnej chwilowej temperatury z doby (ewentualnie godziny lub miesiąca). Wartość ta jest automatycznie zerowana i śledzona od nowa wraz z nastaniem kolejnej doby. Sygnalizacja alarmowa od przekroczeń temperatury i/lub wilgotności. Obsługa techniczna jest informowana na bieżąco o stanie awaryjnym, a nie dopiero na podstawie analizy wyników archiwalnych. Archiwalne wyniki mogą być przechowywane na dysku komputera lub wydrukowane w postaci raportu graficznego lub tabelarycznego. Wyniki zapisane na karcie SD/MMC zawierają szyfrowaną sumę kontrolną zapewniając wiarygodną rejestrację elektroniczną. 6

7 1. Pomiar temperatury i wilgotności Modyfikacja układu: Przekroczenie ustalonych progów alarmowych powoduje wysłanie wiadomości SMS pod wybrany numer telefonu. Pomiar Sygnalizacja alarmowa Pt mA 2x PK 60V / 0,1A Rejestracja 7

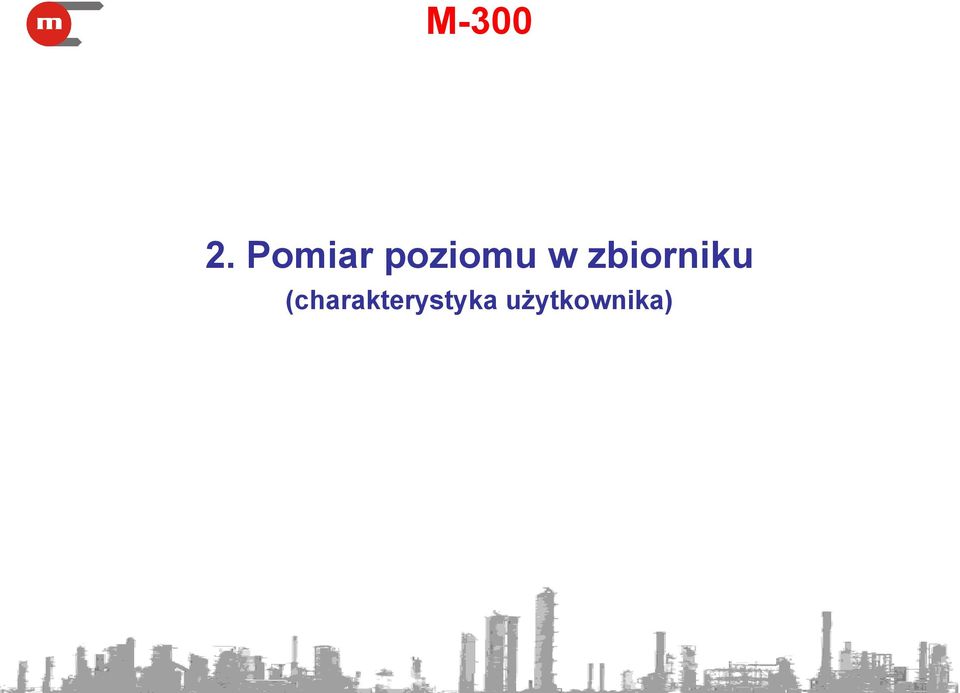

8 M Pomiar poziomu w zbiorniku (charakterystyka użytkownika) 8

9 2. Pomiar poziomu w zbiorniku Układ pomiarowy realizuje: pomiar objętości medium z uwzględnieniem kształtu zbiornika (4-20mA), pomiar temperatury medium w zbiorniku (Pt100), sygnalizację optyczną (lub dźwiękową) w momencie przekroczenia ustalonych progów alarmowych górnego i dolnego, rejestrację wyników pomiarów z możliwością okresowego drukowania raportów, bieżący podgląd wyników na komputerze w innym pomieszczeniu. Pomiar Sygnalizacja alarmowa Pt mA 2x PK 60V / 0,1A Rejestracja Zbiornik RS-485 (max 1200 m) Bieżący podgląd, raporty 9

10 2. Pomiar poziomu w zbiorniku Szczególne właściwości układu pomiarowego: Wyświetlanie zawartości medium zbiornika w jednostkach objętości (np. w m 3 ). Pomiar poziomu metodą hydrostatyczną (czujnikiem ciśnienia) lub czujnikiem ultradźwiękowym albo radarowym. Wpisana własna charakterystyka przetwarzania na podstawie litrażowania zbiornika lub wyliczeń teoretycznych. 10

11 2. Pomiar poziomu w zbiorniku Pozostałe możliwości układu pomiarowego: Dodatkowo pomiar i wyświetlanie temperatury medium. Sygnalizacja alarmowa optyczna o przekroczeniach progu górnego lub dolnego. Rejestracja wyników na karcie SD/MMC wyłączana automatycznie poniżej dolnego progu alarmowego (sterowanie rejestracją od przekroczeń progów alarmowych). Bieżący podgląd na zdalnym komputerze przez port RS-485 (odległość do 1200 m). 11

12 M Pomiar spadku ciśnienia (funkcja gradient ) 12

13 3. Pomiar spadku ciśnienia w zbiorniku Układ pomiarowy realizuje: pomiar ciśnienia w zbiorniku bieżące wyliczanie spadku lub wzrostu ciśnienia dodatkowo możliwa jest sygnalizacja alarmowa, rejestracja wyników, podgląd wyników na zdalnym komputerze, dodatkowy pomiar np. temperatury. Pomiar Zbiornik 4-20mA ` 13

14 3. Pomiar spadku ciśnienia w zbiorniku Funkcja GRADIENT Przyrząd zapamiętuje N wyników w buforze (pamięci typu FIFO) i wyznacza różnicę pomiędzy wynikiem ostatnim i pierwszym. W ten sposób można śledzić zmianę wartości mierzonej w czasie. Długość bufora można zaprogramować od 0,2 s do 40 min. Oznacza to, że można wyświetlać spadek ciśnienia przykładowo w jednostkach kpa / 30 min. Podobnie można śledzić zmiany innych wielkości: temperatury, poziomu, przepływu i innych. pomiar wyliczony gradient 14

15 M Rejestracja temperatury pojedynczych elementów (sterowanie rejestracją z wejścia PULS) 15

16 Układ pomiarowy realizuje: 4. Rejestracja temperatury pojedynczych elementów pomiar temperatury czujnikiem pirometrycznym elementów przesuwanych na taśmociągu wejście PULS sprzężone z taśmociągiem wyzwala zarejestrowanie temperatury kolejnego elementu na taśmociągu dodatkowo wejście PULS może bramkować wyświetlanie temperatury na czas pomiaru Pirometr T 4-20mA PULS 16

17 4. Rejestracja temperatury pojedynczych elementów Rejestracja wyzwalana stanem na wejściu PULS: Zmiana stanu na wejściu PULS - zbocze opadające i/lub narastające albo zwarcie i/lub rozwarcie styku - może powodować zarejestrowanie jednego rekordu danych (data, godzina, komplet wyników pomiarów). Również stan wejścia może służyć do wstrzymania lub wznowienia rejestracji. Na przykład rozwarcie styku powoduje zatrzymanie rejestracji, a zwarcie wznowienie rejestracji wyników pomiarów. 17

18 M Kontrola w procesie produkcyjnym wytrzymałości na rozrywanie woreczków plastykowych (funkcja maksimum zerowana z wejścia PULS) 18

19 5. Test rozrywania woreczków Zestaw do testowania realizuje następującą sekwencję: Podczas produkcji woreczków plastykowych co 1000 sztuk jeden podlega testowi. Miernik M-300 mierzy ciśnienie w napełnianym powietrzem woreczku. Woreczek testowany jest wstępnie napełniany do ciśnienia 2 kpa. Próg alarmowy po przekroczeniu 2 kpa pobudza przekaźnik, który daje sygnał do rozpoczęcia testu właściwego (zanurzenie w gorącej wodzie i dalsze napełnianie powietrzem). Załączenie przekaźnika jednocześnie powoduje zerowanie wartości maksymalnej ciśnienia z poprzedniego testu. Rozerwanie woreczka powoduje gwałtowny spadek mierzonego ciśnienia. Na wyświetlaczu pozostaje zatrzaśnięta wartość maksymalna ciśnienia. (Obsługa na bieżąco może obserwować wartość ciśnienia, przy której następuje rozerwanie). Cały proces jest równocześnie rejestrowany na karcie SD/MMC. Automat testujący woreczki Zerowanie PULS Pomiar ciśnienia 4-20mA Wyjście PK Rejestracja 19

20 M-300 Podsumowanie 20

21 Podsumowanie W przyrządzie M-300 użytkownik ma do dyspozycji: rejestracja wyników na karcie MMC 3 różne wejścia (1x RTD/TC, 1x 0/4-20mA, 1x PULS) 2 wyjścia przekaźnikowe (2x 0,1A / 60 V AC/DC) port RS-485 (Modbus RTU) zasilanie 24 V DC/AC Funkcje: charakterystyka użytkownika, gradient oraz minimum, maksimum lub średnia, a także program M-300-Raport. 21

22 Dziękuję za uwagę
