1 Warszawa, r. gen. bryg. rez. pilot Dariusz WROŃSKI Innowacje wzmacniające system ochrony i bezpieczeństwa granic RP

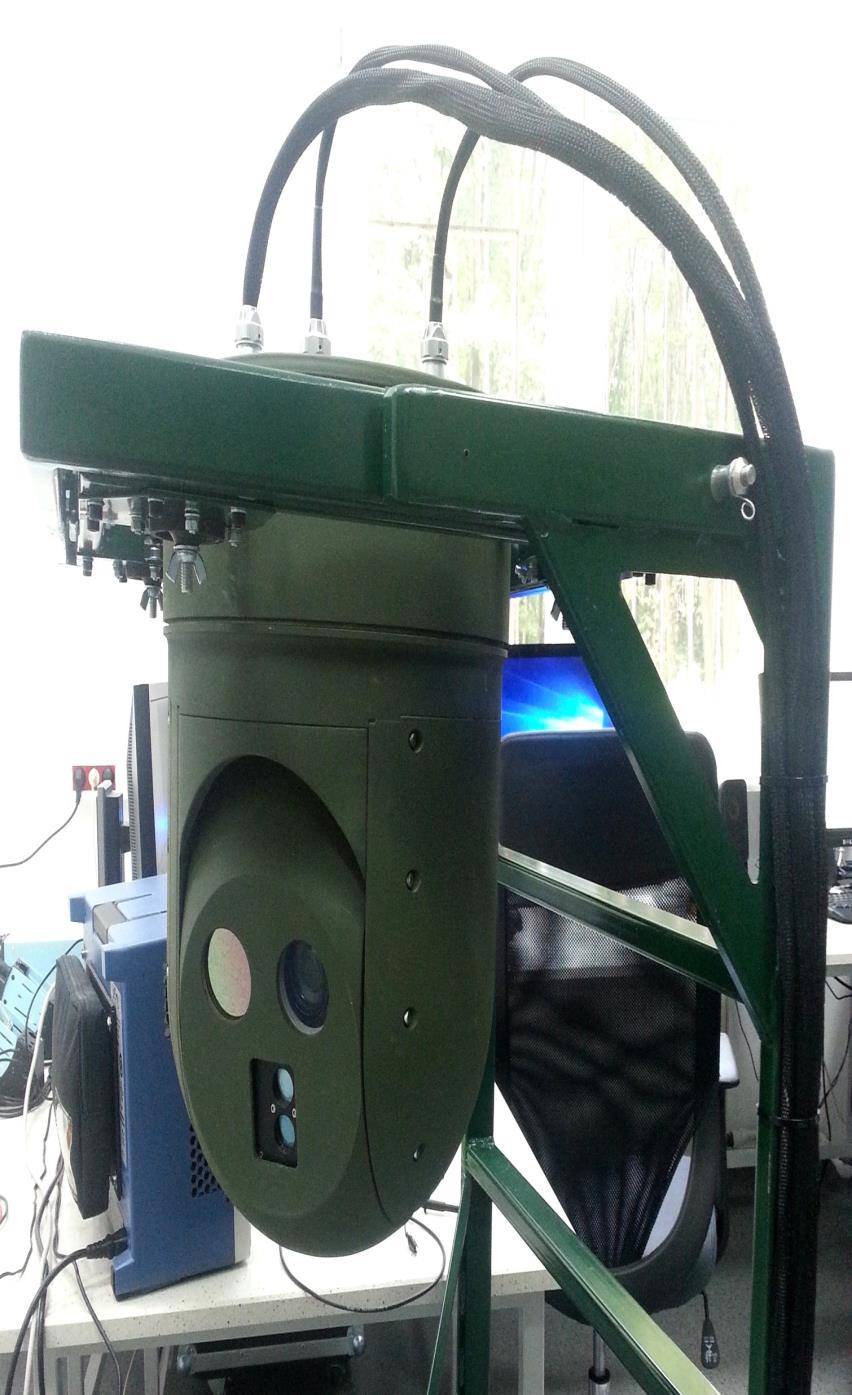

2 Zastosowanie głowic rodziny WH Obserwacja obiektów statycznych i dynamicznych w zakresie: światła widzialnego podczerwieni Pomiar odległości do wyznaczonego celu Możliwość wykorzystania w: Załogowych i bezzałogowych statkach powietrznych Pojazdach lądowych Okrętach Masztach obserwacyjnych / dachach budynków

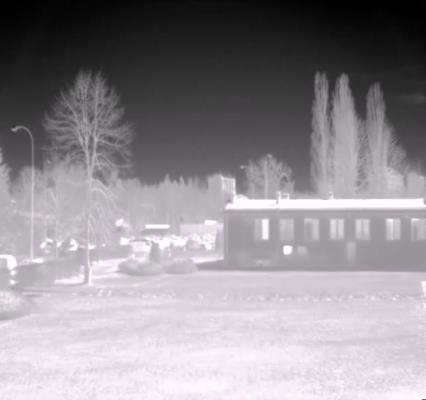

3 Kamera światła widzialnego: Rozdzielczość: 1920 x 1080 Ogniskowa: mm Zoom optyczny: 20x Kamera termowizyjna: Rozdzielczość: 640 x 480 Zakres spektralny: 8-12 um FOV: 28x21 WH-1 Dalmierz laserowy: Długość fali: 905 nm Klasa lasera: 1 (bezpieczny dla oka) Czas repetycji: 9Hz Kąt obrotu: w poziomie w pionie / - 90 Wymiary zewnętrzne (WxLxH): 298x298x409 Masa całkowita: ok. 15 kg

4 Tryby konfiguracji zestawu: model zdalny model lokalny WH-1 model zdalny Najważniejsze cechy: własny, autorski system sterowania głowicami własne implementacje algorytmów autotracking-u i stabilizacji optycznej dane z kamer pozyskiwane w formie cyfrowej możliwość implementacji dowolnego innego algorytmu analizy obrazów modułowość rozwiązania możliwość dostosowania systemu do konkretnych potrzeb model lokalny

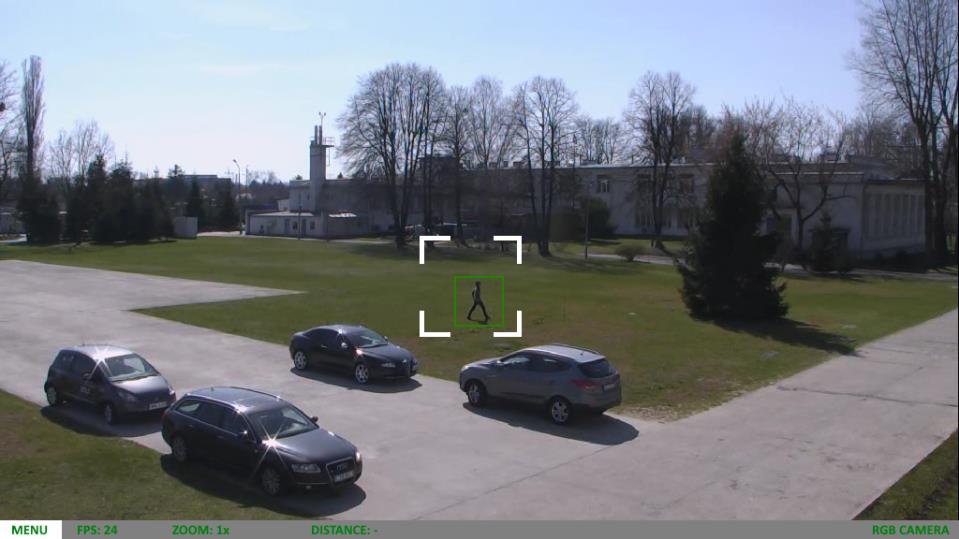

5 Algorytmy analizy obrazów cyfrowych w głowicach WH-1 i WH-2 Możliwość implementacji dowolnego algorytmu analizy obrazów cyfrowych: Dobranie optymalnego algorytmu śledzenia do warunków pracy urządzenia Implementacja optymalnego algorytmu wykrywania obiektów do warunków pracy urządzenia Implementacja algorytmów stabilizacji metodą analizy obrazów Przykład: Algorytm śledzenia zaimplementowany w WH-1

6 Kamera światła widzialnego: Technologia: CMOS Rozdzielczość: 1920 x 1080 Ogniskowa: mm Zoom optyczny: 20x Zoom cyfrowy: 12x Kamera termowizyjna: Technologia: FPA Rozdzielczość: 640 x 480 Zakres spektralny: 8-14 um Rozmiar piksela: 25 um Zoom ci agły 6,6 x Dalmierz laserowy: Długość fali: 1.55 um Klasa lasera: 1 (bezpieczny dla oka) Czas repetycji: 1Hz Zakres pomiarów: 10m 5000m WH-2 Kąt obrotu: w poziomie w pionie / -90 Wymiary zewnętrzne (WxLxH): 298x298x481 Masa całkowita: ok. 20 kg

7 Zastosowanie systemów zakłócających GNSS Uniemożliwienie wyznaczenia pozycji przez: Bezzałogowe i załogowe statki powietrzne Pojazdy lądowe Pojazdy wodne Pojedynczych żołnierzy Zakłócenia systemów komunikacji i łączności Fałszowanie pozycji (spoofing) Zakłócenia innych urządzeń wykorzystujących układy synchronizacji czasowej

8 Generator Zakłóceń Szumowych PARAMETRY: moc wyjściowa: 200, 100, 50 [mw] liczba kanałów: 5 (L1-L5) nominalne częstotliwości pracy sygnału nośnej: L MHz L MHz L MHz L MHz L MHz szerokość pasma sygn. wewn. generatora szumów: MHz maksymalny pobór mocy: 40W 10 trybów pracy dla każdego kanału: modulacja z wewn. analogowego generatora szumów (3 tryby) modulacja z zewn. generatora GPS (3 tryby) modulacja z wewn. cyfrowego generatora szumów (3 tryby) modulacja z wewn. analogowego generatora szumów z cykliczną zmianą mocy wyj.

9 Generator Zakłóceń Szumowych zakłócanie pracy odbiornika GPS Zakłócanie w.cz. bez modulacji (tryb 5) Zakłócanie w.cz. z modulacją cyfrową (tryb 8)

10 Generator sygnałów pojedynczych satelitów GPS PARAMETRY: architektura mikroprocesora: FPGA liczba obsługiwanych satelitów: 24 częstotliwość sygnału wyjściowego: L MHz możliwość generowania wiadomości nawigacyjnych sygnał bez wiadomości nawigacyjnej sygnał zawierający wiadomość nawigacyjną

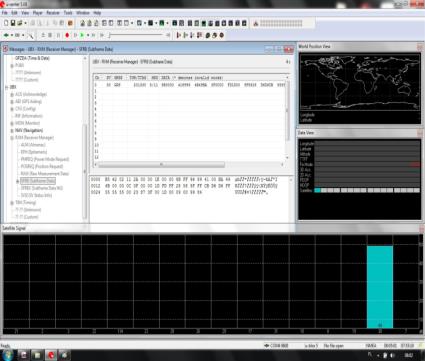

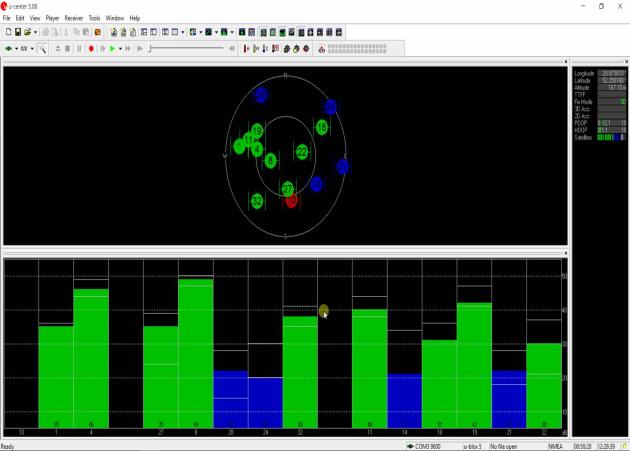

11 Spoofing z wykorzystaniem symulatora konstelacji GNSS Symulator IFEN NAVX-NCS: GPS: L1, L2, L5 SBAS Pełna kontrola parametrów symulowanych konstelacji Możliwość zmiany parametrów propagacji jonosfery Zaawansowane graficzne środowisko obsługi

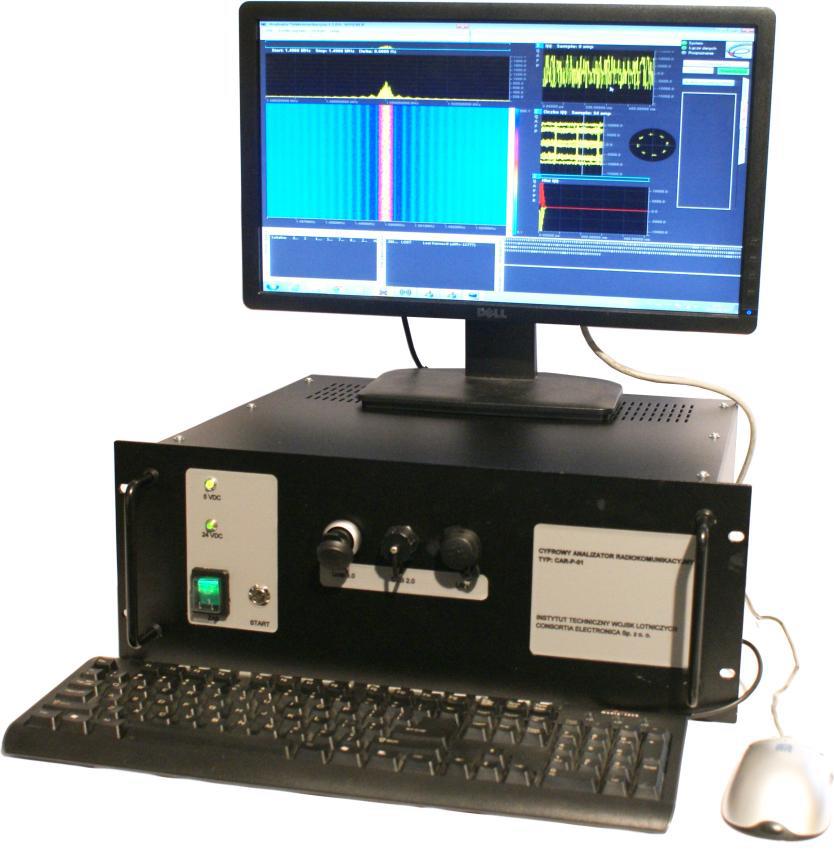

12 ANALIZA SYGNAŁÓW Cyfrowy Analizator Radiokomunikacyjny (CAR-1-P) Umożliwia bieżącą i pomisyjną analizę techniczną odebranych sygnałów radiowych. W zakres możliwości wchodzi przetwarzanie sygnałów analogowych i cyfrowych IQ o szerokości pasma do 40MHz i częstotliwości środkowej od 1,5MHz do 80MHz, a także wąskopasmowych sygnałów m.cz. O paśmie do 25kHz. Sygnał może być dostarczany analogowo, poprzez interfejs p.cz. lub audio, oraz cyfrowo poprzez sieć Ethernet.

13 ANALIZA SYGNAŁÓW rejestracja zarówno sygnałów wejściowych jak i sygnałów zdemodulowanych. Przeznaczeniem urządzenia jest: rozpoznanie rodzaju modulacji, zarówno cyfrowej jak i analogowej; określenie parametrów modulacji sygnału; zdemodulowanie sygnału z modulacją analogową i wydanie go na urządzenia wejścia wyjścia (audio); zdemodulowanie sygnału zmodulowanego cyfrowo do postaci symbolowej; próba podłożenia alfabetu pod zdemodulowany sygnał i konwersja z postaci symbolowej do postaci jawnych danych;

14 Rosja 210 km POLSKA Białoruś 418 km DZIĘKUJE ZA UWAGĘ Warszawa, r. gen. bryg. rez. pil. Dariusz Wroński - Prezes Zarządu CWP ITWL Sp. z o.o. - Ekspert NCSS - Członek Rady Programowej PPBW
