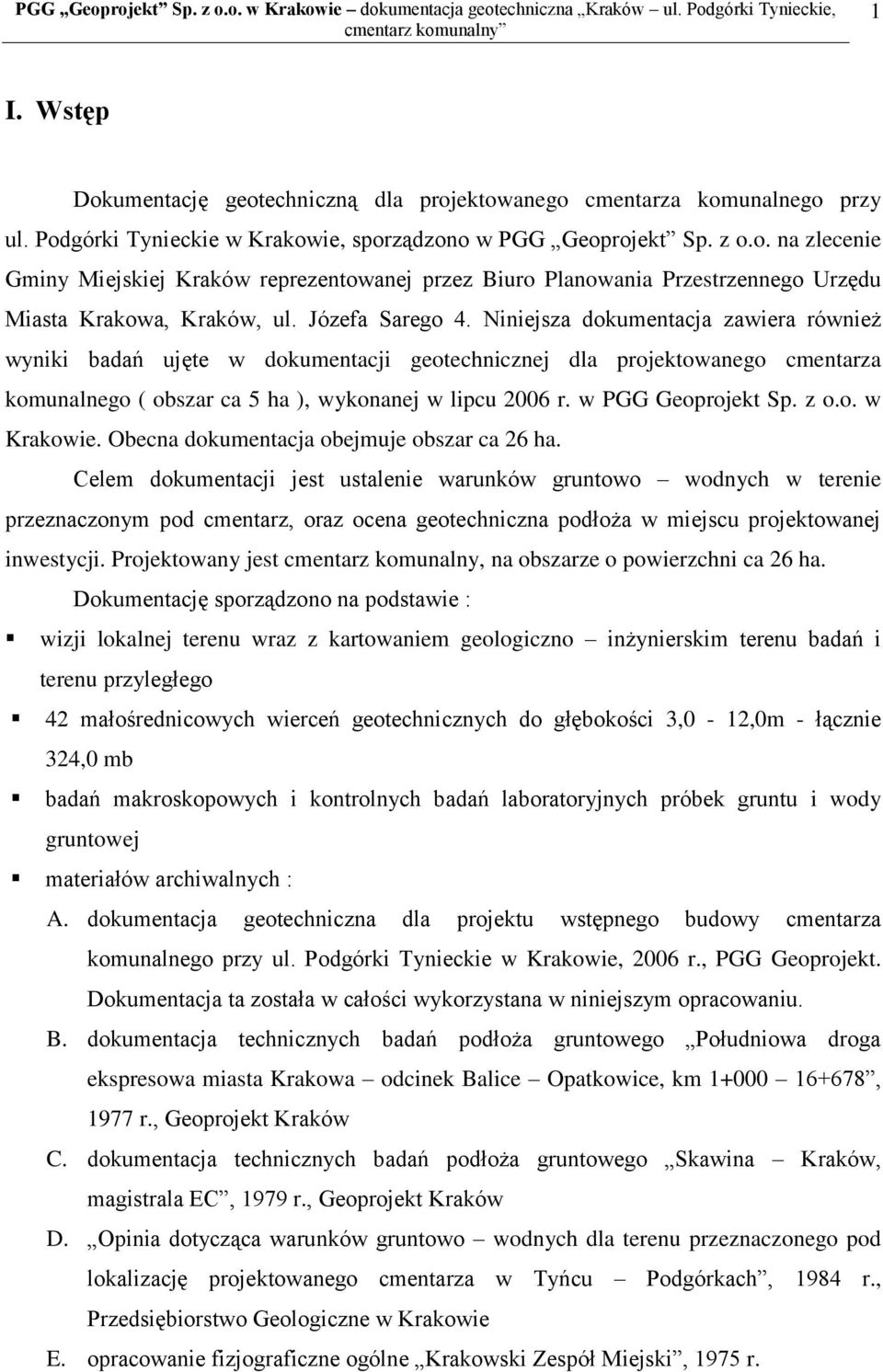

1 1 I. Wstęp Dokumentację geotechniczną dla projektowanego cmentarza komunalnego przy ul. Podgórki Tynieckie w Krakowie, sporządzono w PGG Geoprojekt Sp. z o.o. na zlecenie Gminy Miejskiej Kraków reprezentowanej przez Biuro Planowania Przestrzennego Urzędu Miasta Krakowa, Kraków, ul. Józefa Sarego 4. Niniejsza dokumentacja zawiera również wyniki badań ujęte w dokumentacji geotechnicznej dla projektowanego cmentarza komunalnego ( obszar ca 5 ha ), wykonanej w lipcu 2006 r. w PGG Geoprojekt Sp. z o.o. w Krakowie. Obecna dokumentacja obejmuje obszar ca 26 ha. Celem dokumentacji jest ustalenie warunków gruntowo wodnych w terenie przeznaczonym pod cmentarz, oraz ocena geotechniczna podłoża w miejscu projektowanej inwestycji. Projektowany jest cmentarz komunalny, na obszarze o powierzchni ca 26 ha. Dokumentację sporządzono na podstawie : wizji lokalnej terenu wraz z kartowaniem geologiczno inżynierskim terenu badań i terenu przyległego 42 małośrednicowych wierceń geotechnicznych do głębokości 3,0-12,0m - łącznie 324,0 mb badań makroskopowych i kontrolnych badań laboratoryjnych próbek gruntu i wody gruntowej materiałów archiwalnych : A. dokumentacja geotechniczna dla projektu wstępnego budowy cmentarza komunalnego przy ul. Podgórki Tynieckie w Krakowie, 2006 r., PGG Geoprojekt. Dokumentacja ta została w całości wykorzystana w niniejszym opracowaniu. B. dokumentacja technicznych badań podłoża gruntowego Południowa droga ekspresowa miasta Krakowa odcinek Balice Opatkowice, km , 1977 r., Geoprojekt Kraków C. dokumentacja technicznych badań podłoża gruntowego Skawina Kraków, magistrala EC, 1979 r., Geoprojekt Kraków D. Opinia dotycząca warunków gruntowo wodnych dla terenu przeznaczonego pod lokalizację projektowanego cmentarza w Tyńcu Podgórkach, 1984 r., Przedsiębiorstwo Geologiczne w Krakowie E. opracowanie fizjograficzne ogólne Krakowski Zespół Miejski, 1975 r.

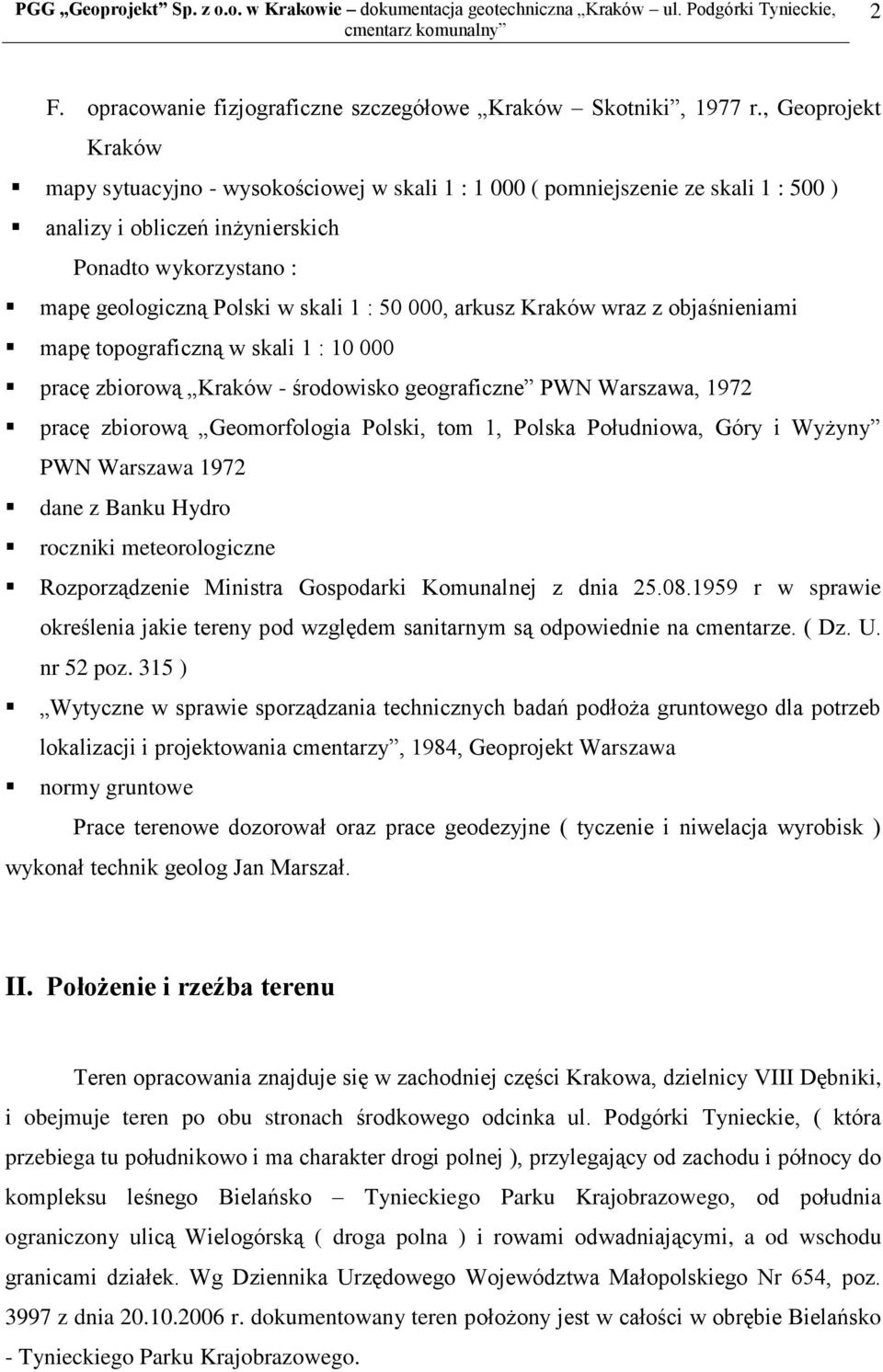

2 2 F. opracowanie fizjograficzne szczegółowe Kraków Skotniki, 1977 r., Geoprojekt Kraków mapy sytuacyjno - wysokościowej w skali 1 : ( pomniejszenie ze skali 1 : 500 ) analizy i obliczeń inżynierskich Ponadto wykorzystano : mapę geologiczną Polski w skali 1 : , arkusz Kraków wraz z objaśnieniami mapę topograficzną w skali 1 : pracę zbiorową Kraków - środowisko geograficzne PWN Warszawa, 1972 pracę zbiorową Geomorfologia Polski, tom 1, Polska Południowa, Góry i Wyżyny PWN Warszawa 1972 dane z Banku Hydro roczniki meteorologiczne Rozporządzenie Ministra Gospodarki Komunalnej z dnia r w sprawie określenia jakie tereny pod względem sanitarnym są odpowiednie na cmentarze. ( Dz. U. nr 52 poz. 315 ) Wytyczne w sprawie sporządzania technicznych badań podłoża gruntowego dla potrzeb lokalizacji i projektowania cmentarzy, 1984, Geoprojekt Warszawa normy gruntowe Prace terenowe dozorował oraz prace geodezyjne ( tyczenie i niwelacja wyrobisk ) wykonał technik geolog Jan Marszał. II. Położenie i rzeźba terenu Teren opracowania znajduje się w zachodniej części Krakowa, dzielnicy VIII Dębniki, i obejmuje teren po obu stronach środkowego odcinka ul. Podgórki Tynieckie, ( która przebiega tu południkowo i ma charakter drogi polnej ), przylegający od zachodu i północy do kompleksu leśnego Bielańsko Tynieckiego Parku Krajobrazowego, od południa ograniczony ulicą Wielogórską ( droga polna ) i rowami odwadniającymi, a od wschodu granicami działek. Wg Dziennika Urzędowego Województwa Małopolskiego Nr 654, poz z dnia r. dokumentowany teren położony jest w całości w obrębie Bielańsko - Tynieckiego Parku Krajobrazowego.

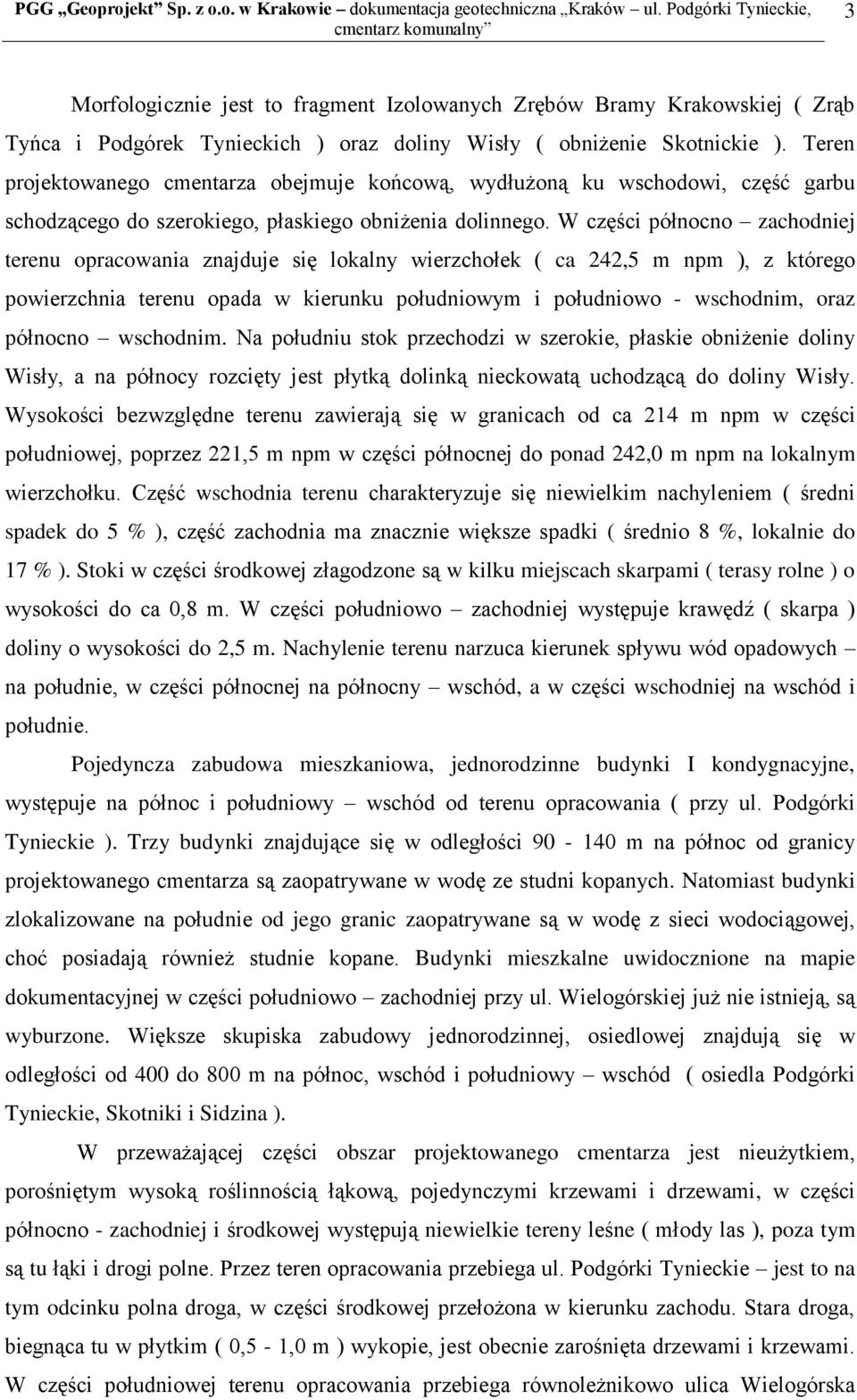

3 3 Morfologicznie jest to fragment Izolowanych Zrębów Bramy Krakowskiej ( Zrąb Tyńca i Podgórek Tynieckich ) oraz doliny Wisły ( obniżenie Skotnickie ). Teren projektowanego cmentarza obejmuje końcową, wydłużoną ku wschodowi, część garbu schodzącego do szerokiego, płaskiego obniżenia dolinnego. W części północno zachodniej terenu opracowania znajduje się lokalny wierzchołek ( ca 242,5 m npm ), z którego powierzchnia terenu opada w kierunku południowym i południowo - wschodnim, oraz północno wschodnim. Na południu stok przechodzi w szerokie, płaskie obniżenie doliny Wisły, a na północy rozcięty jest płytką dolinką nieckowatą uchodzącą do doliny Wisły. Wysokości bezwzględne terenu zawierają się w granicach od ca 214 m npm w części południowej, poprzez 221,5 m npm w części północnej do ponad 242,0 m npm na lokalnym wierzchołku. Część wschodnia terenu charakteryzuje się niewielkim nachyleniem ( średni spadek do 5 % ), część zachodnia ma znacznie większe spadki ( średnio 8 %, lokalnie do 17 % ). Stoki w części środkowej złagodzone są w kilku miejscach skarpami ( terasy rolne ) o wysokości do ca 0,8 m. W części południowo zachodniej występuje krawędź ( skarpa ) doliny o wysokości do 2,5 m. Nachylenie terenu narzuca kierunek spływu wód opadowych na południe, w części północnej na północny wschód, a w części wschodniej na wschód i południe. Pojedyncza zabudowa mieszkaniowa, jednorodzinne budynki I kondygnacyjne, występuje na północ i południowy wschód od terenu opracowania ( przy ul. Podgórki Tynieckie ). Trzy budynki znajdujące się w odległości m na północ od granicy projektowanego cmentarza są zaopatrywane w wodę ze studni kopanych. Natomiast budynki zlokalizowane na południe od jego granic zaopatrywane są w wodę z sieci wodociągowej, choć posiadają również studnie kopane. Budynki mieszkalne uwidocznione na mapie dokumentacyjnej w części południowo zachodniej przy ul. Wielogórskiej już nie istnieją, są wyburzone. Większe skupiska zabudowy jednorodzinnej, osiedlowej znajdują się w odległości od 400 do 800 m na północ, wschód i południowy wschód ( osiedla Podgórki Tynieckie, Skotniki i Sidzina ). W przeważającej części obszar projektowanego cmentarza jest nieużytkiem, porośniętym wysoką roślinnością łąkową, pojedynczymi krzewami i drzewami, w części północno - zachodniej i środkowej występują niewielkie tereny leśne ( młody las ), poza tym są tu łąki i drogi polne. Przez teren opracowania przebiega ul. Podgórki Tynieckie jest to na tym odcinku polna droga, w części środkowej przełożona w kierunku zachodu. Stara droga, biegnąca tu w płytkim ( 0,5-1,0 m ) wykopie, jest obecnie zarośnięta drzewami i krzewami. W części południowej terenu opracowania przebiega równoleżnikowo ulica Wielogórska

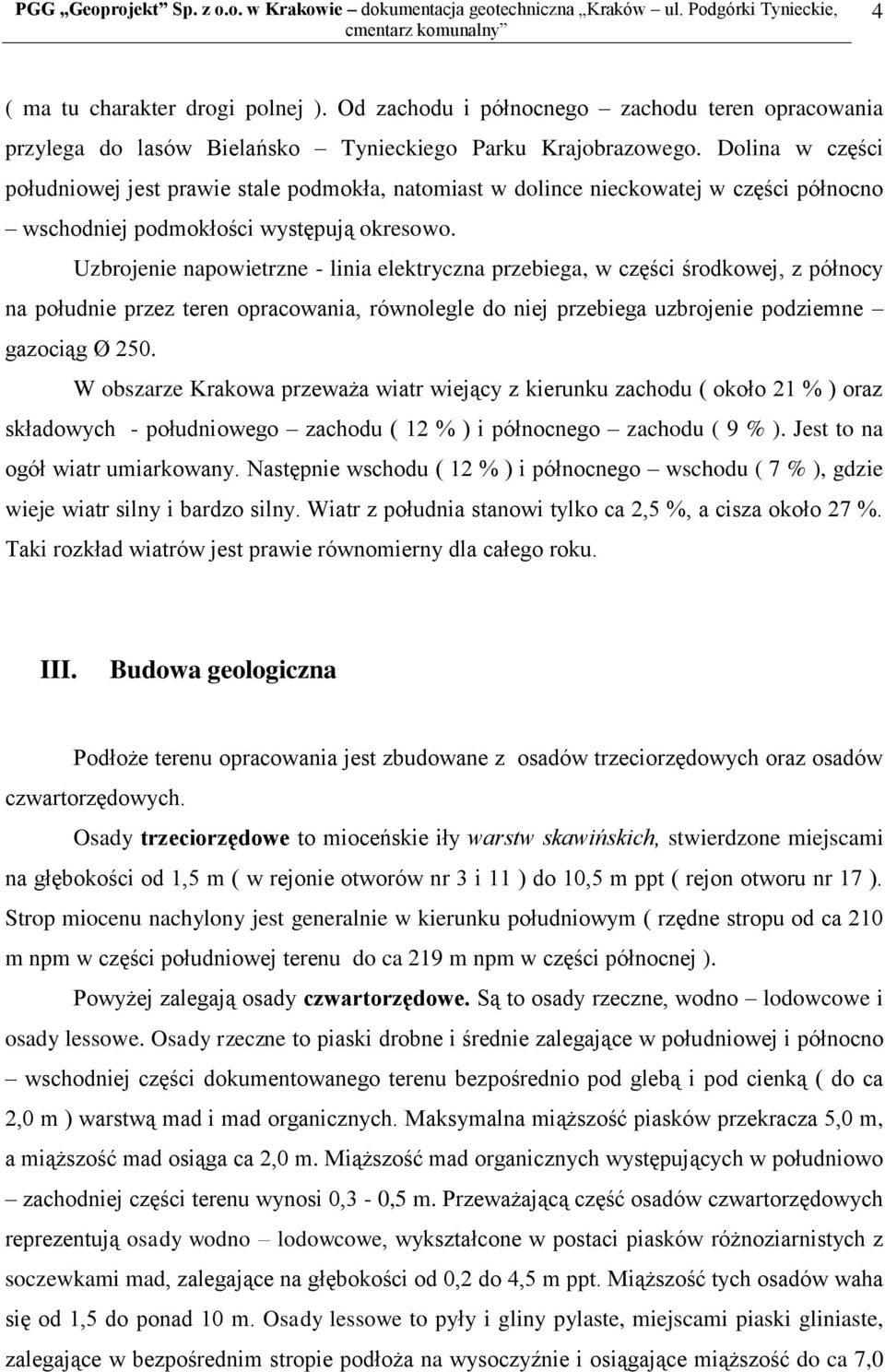

4 4 ( ma tu charakter drogi polnej ). Od zachodu i północnego zachodu teren opracowania przylega do lasów Bielańsko Tynieckiego Parku Krajobrazowego. Dolina w części południowej jest prawie stale podmokła, natomiast w dolince nieckowatej w części północno wschodniej podmokłości występują okresowo. Uzbrojenie napowietrzne - linia elektryczna przebiega, w części środkowej, z północy na południe przez teren opracowania, równolegle do niej przebiega uzbrojenie podziemne gazociąg Ø 250. W obszarze Krakowa przeważa wiatr wiejący z kierunku zachodu ( około 21 % ) oraz składowych - południowego zachodu ( 12 % ) i północnego zachodu ( 9 % ). Jest to na ogół wiatr umiarkowany. Następnie wschodu ( 12 % ) i północnego wschodu ( 7 % ), gdzie wieje wiatr silny i bardzo silny. Wiatr z południa stanowi tylko ca 2,5 %, a cisza około 27 %. Taki rozkład wiatrów jest prawie równomierny dla całego roku. III. Budowa geologiczna Podłoże terenu opracowania jest zbudowane z osadów trzeciorzędowych oraz osadów czwartorzędowych. Osady trzeciorzędowe to mioceńskie iły warstw skawińskich, stwierdzone miejscami na głębokości od 1,5 m ( w rejonie otworów nr 3 i 11 ) do 10,5 m ppt ( rejon otworu nr 17 ). Strop miocenu nachylony jest generalnie w kierunku południowym ( rzędne stropu od ca 210 m npm w części południowej terenu do ca 219 m npm w części północnej ). Powyżej zalegają osady czwartorzędowe. Są to osady rzeczne, wodno lodowcowe i osady lessowe. Osady rzeczne to piaski drobne i średnie zalegające w południowej i północno wschodniej części dokumentowanego terenu bezpośrednio pod glebą i pod cienką ( do ca 2,0 m ) warstwą mad i mad organicznych. Maksymalna miąższość piasków przekracza 5,0 m, a miąższość mad osiąga ca 2,0 m. Miąższość mad organicznych występujących w południowo zachodniej części terenu wynosi 0,3-0,5 m. Przeważającą część osadów czwartorzędowych reprezentują osady wodno lodowcowe, wykształcone w postaci piasków różnoziarnistych z soczewkami mad, zalegające na głębokości od 0,2 do 4,5 m ppt. Miąższość tych osadów waha się od 1,5 do ponad 10 m. Osady lessowe to pyły i gliny pylaste, miejscami piaski gliniaste, zalegające w bezpośrednim stropie podłoża na wysoczyźnie i osiągające miąższość do ca 7,0

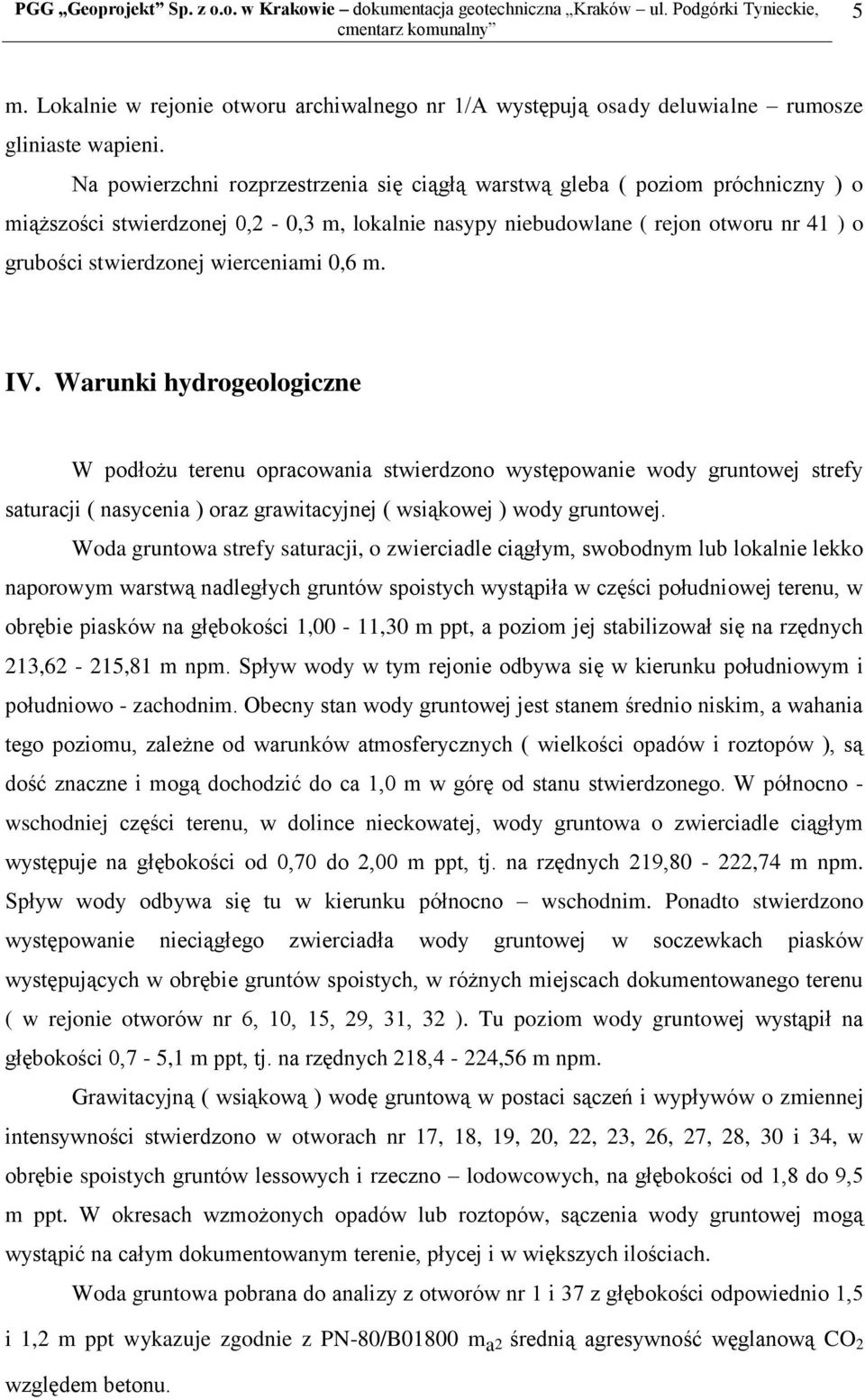

5 5 m. Lokalnie w rejonie otworu archiwalnego nr 1/A występują osady deluwialne rumosze gliniaste wapieni. Na powierzchni rozprzestrzenia się ciągłą warstwą gleba ( poziom próchniczny ) o miąższości stwierdzonej 0,2-0,3 m, lokalnie nasypy niebudowlane ( rejon otworu nr 41 ) o grubości stwierdzonej wierceniami 0,6 m. IV. Warunki hydrogeologiczne W podłożu terenu opracowania stwierdzono występowanie wody gruntowej strefy saturacji ( nasycenia ) oraz grawitacyjnej ( wsiąkowej ) wody gruntowej. Woda gruntowa strefy saturacji, o zwierciadle ciągłym, swobodnym lub lokalnie lekko naporowym warstwą nadległych gruntów spoistych wystąpiła w części południowej terenu, w obrębie piasków na głębokości 1,00-11,30 m ppt, a poziom jej stabilizował się na rzędnych 213,62-215,81 m npm. Spływ wody w tym rejonie odbywa się w kierunku południowym i południowo - zachodnim. Obecny stan wody gruntowej jest stanem średnio niskim, a wahania tego poziomu, zależne od warunków atmosferycznych ( wielkości opadów i roztopów ), są dość znaczne i mogą dochodzić do ca 1,0 m w górę od stanu stwierdzonego. W północno - wschodniej części terenu, w dolince nieckowatej, wody gruntowa o zwierciadle ciągłym występuje na głębokości od 0,70 do 2,00 m ppt, tj. na rzędnych 219,80-222,74 m npm. Spływ wody odbywa się tu w kierunku północno wschodnim. Ponadto stwierdzono występowanie nieciągłego zwierciadła wody gruntowej w soczewkach piasków występujących w obrębie gruntów spoistych, w różnych miejscach dokumentowanego terenu ( w rejonie otworów nr 6, 10, 15, 29, 31, 32 ). Tu poziom wody gruntowej wystąpił na głębokości 0,7-5,1 m ppt, tj. na rzędnych 218,4-224,56 m npm. Grawitacyjną ( wsiąkową ) wodę gruntową w postaci sączeń i wypływów o zmiennej intensywności stwierdzono w otworach nr 17, 18, 19, 20, 22, 23, 26, 27, 28, 30 i 34, w obrębie spoistych gruntów lessowych i rzeczno lodowcowych, na głębokości od 1,8 do 9,5 m ppt. W okresach wzmożonych opadów lub roztopów, sączenia wody gruntowej mogą wystąpić na całym dokumentowanym terenie, płycej i w większych ilościach. Woda gruntowa pobrana do analizy z otworów nr 1 i 37 z głębokości odpowiednio 1,5 i 1,2 m ppt wykazuje zgodnie z PN-80/B01800 m a2 średnią agresywność węglanową CO 2 względem betonu.

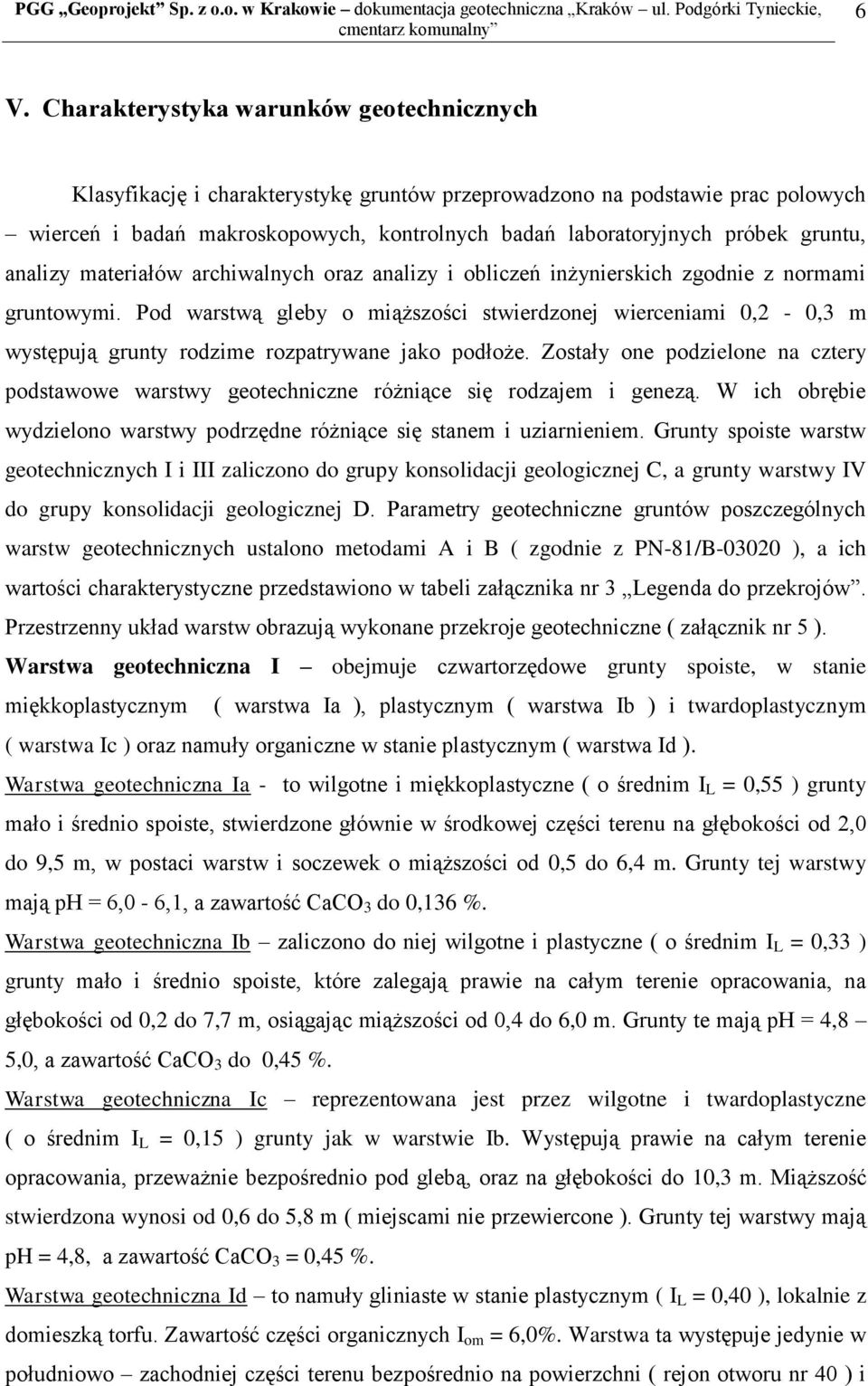

6 6 V. Charakterystyka warunków geotechnicznych Klasyfikację i charakterystykę gruntów przeprowadzono na podstawie prac polowych wierceń i badań makroskopowych, kontrolnych badań laboratoryjnych próbek gruntu, analizy materiałów archiwalnych oraz analizy i obliczeń inżynierskich zgodnie z normami gruntowymi. Pod warstwą gleby o miąższości stwierdzonej wierceniami 0,2-0,3 m występują grunty rodzime rozpatrywane jako podłoże. Zostały one podzielone na cztery podstawowe warstwy geotechniczne różniące się rodzajem i genezą. W ich obrębie wydzielono warstwy podrzędne różniące się stanem i uziarnieniem. Grunty spoiste warstw geotechnicznych I i III zaliczono do grupy konsolidacji geologicznej C, a grunty warstwy IV do grupy konsolidacji geologicznej D. Parametry geotechniczne gruntów poszczególnych warstw geotechnicznych ustalono metodami A i B ( zgodnie z PN-81/B ), a ich wartości charakterystyczne przedstawiono w tabeli załącznika nr 3 Legenda do przekrojów. Przestrzenny układ warstw obrazują wykonane przekroje geotechniczne ( załącznik nr 5 ). Warstwa geotechniczna I obejmuje czwartorzędowe grunty spoiste, w stanie miękkoplastycznym ( warstwa Ia ), plastycznym ( warstwa Ib ) i twardoplastycznym ( warstwa Ic ) oraz namuły organiczne w stanie plastycznym ( warstwa Id ). Warstwa geotechniczna Ia - to wilgotne i miękkoplastyczne ( o średnim I L = 0,55 ) grunty mało i średnio spoiste, stwierdzone głównie w środkowej części terenu na głębokości od 2,0 do 9,5 m, w postaci warstw i soczewek o miąższości od 0,5 do 6,4 m. Grunty tej warstwy mają ph = 6,0-6,1, a zawartość CaCO 3 do 0,136 %. Warstwa geotechniczna Ib zaliczono do niej wilgotne i plastyczne ( o średnim I L = 0,33 ) grunty mało i średnio spoiste, które zalegają prawie na całym terenie opracowania, na głębokości od 0,2 do 7,7 m, osiągając miąższości od 0,4 do 6,0 m. Grunty te mają ph = 4,8 5,0, a zawartość CaCO 3 do 0,45 %. Warstwa geotechniczna Ic reprezentowana jest przez wilgotne i twardoplastyczne ( o średnim I L = 0,15 ) grunty jak w warstwie Ib. Występują prawie na całym terenie opracowania, przeważnie bezpośrednio pod glebą, oraz na głębokości do 10,3 m. Miąższość stwierdzona wynosi od 0,6 do 5,8 m ( miejscami nie przewiercone ). Grunty tej warstwy mają ph = 4,8, a zawartość CaCO 3 = 0,45 %. Warstwa geotechniczna Id to namuły gliniaste w stanie plastycznym ( I L = 0,40 ), lokalnie z domieszką torfu. Zawartość części organicznych I om = 6,0%. Warstwa ta występuje jedynie w południowo zachodniej części terenu bezpośrednio na powierzchni ( rejon otworu nr 40 ) i

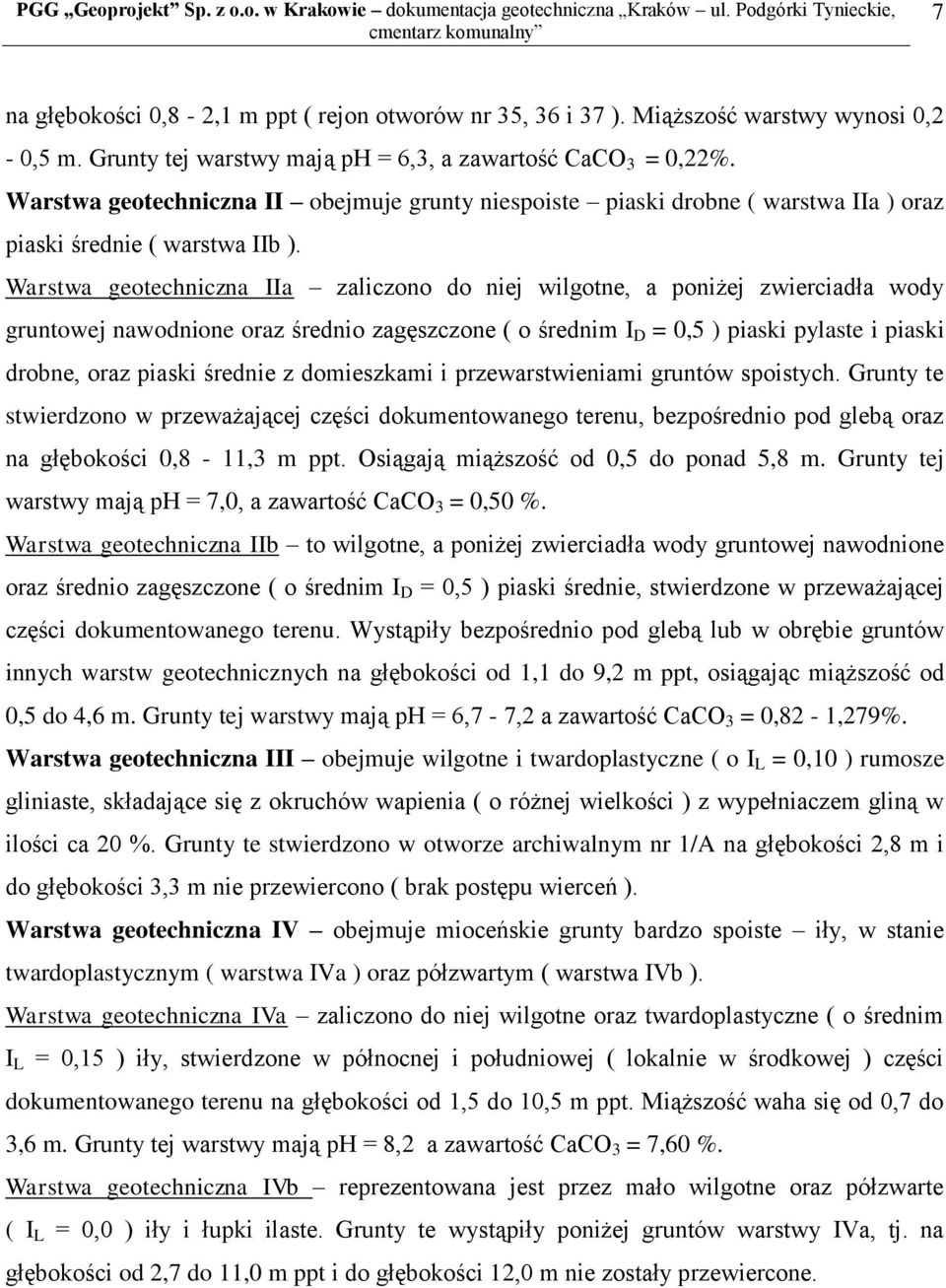

7 7 na głębokości 0,8-2,1 m ppt ( rejon otworów nr 35, 36 i 37 ). Miąższość warstwy wynosi 0,2-0,5 m. Grunty tej warstwy mają ph = 6,3, a zawartość CaCO 3 = 0,22%. Warstwa geotechniczna II obejmuje grunty niespoiste piaski drobne ( warstwa IIa ) oraz piaski średnie ( warstwa IIb ). Warstwa geotechniczna IIa zaliczono do niej wilgotne, a poniżej zwierciadła wody gruntowej nawodnione oraz średnio zagęszczone ( o średnim I D = 0,5 ) piaski pylaste i piaski drobne, oraz piaski średnie z domieszkami i przewarstwieniami gruntów spoistych. Grunty te stwierdzono w przeważającej części dokumentowanego terenu, bezpośrednio pod glebą oraz na głębokości 0,8-11,3 m ppt. Osiągają miąższość od 0,5 do ponad 5,8 m. Grunty tej warstwy mają ph = 7,0, a zawartość CaCO 3 = 0,50 %. Warstwa geotechniczna IIb to wilgotne, a poniżej zwierciadła wody gruntowej nawodnione oraz średnio zagęszczone ( o średnim I D = 0,5 ) piaski średnie, stwierdzone w przeważającej części dokumentowanego terenu. Wystąpiły bezpośrednio pod glebą lub w obrębie gruntów innych warstw geotechnicznych na głębokości od 1,1 do 9,2 m ppt, osiągając miąższość od 0,5 do 4,6 m. Grunty tej warstwy mają ph = 6,7-7,2 a zawartość CaCO 3 = 0,82-1,279%. Warstwa geotechniczna III obejmuje wilgotne i twardoplastyczne ( o I L = 0,10 ) rumosze gliniaste, składające się z okruchów wapienia ( o różnej wielkości ) z wypełniaczem gliną w ilości ca 20 %. Grunty te stwierdzono w otworze archiwalnym nr 1/A na głębokości 2,8 m i do głębokości 3,3 m nie przewiercono ( brak postępu wierceń ). Warstwa geotechniczna IV obejmuje mioceńskie grunty bardzo spoiste iły, w stanie twardoplastycznym ( warstwa IVa ) oraz półzwartym ( warstwa IVb ). Warstwa geotechniczna IVa zaliczono do niej wilgotne oraz twardoplastyczne ( o średnim I L = 0,15 ) iły, stwierdzone w północnej i południowej ( lokalnie w środkowej ) części dokumentowanego terenu na głębokości od 1,5 do 10,5 m ppt. Miąższość waha się od 0,7 do 3,6 m. Grunty tej warstwy mają ph = 8,2 a zawartość CaCO 3 = 7,60 %. Warstwa geotechniczna IVb reprezentowana jest przez mało wilgotne oraz półzwarte ( I L = 0,0 ) iły i łupki ilaste. Grunty te wystąpiły poniżej gruntów warstwy IVa, tj. na głębokości od 2,7 do 11,0 m ppt i do głębokości 12,0 m nie zostały przewiercone.

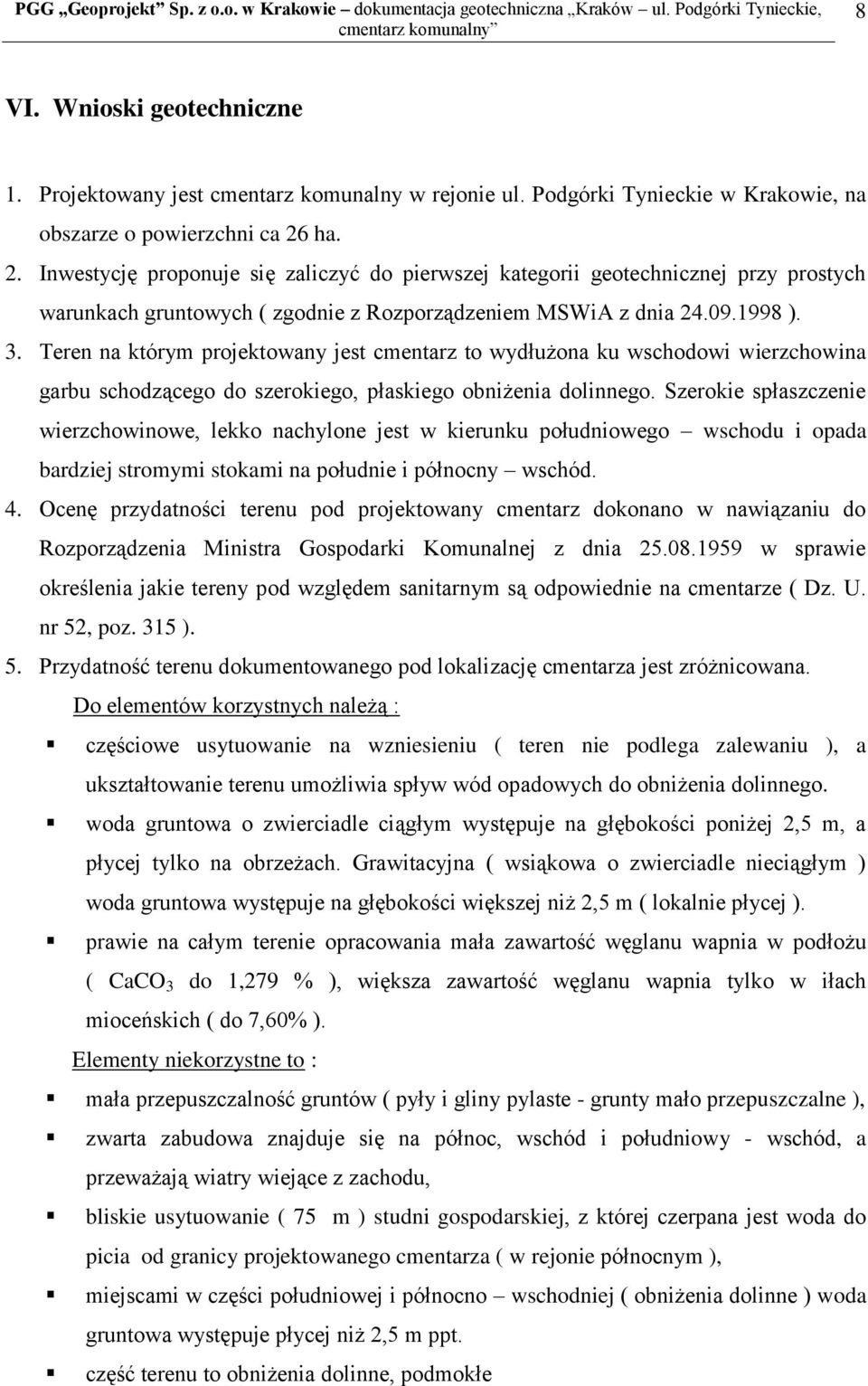

8 8 VI. Wnioski geotechniczne 1. Projektowany jest cmentarz komunalny w rejonie ul. Podgórki Tynieckie w Krakowie, na obszarze o powierzchni ca 26 ha. 2. Inwestycję proponuje się zaliczyć do pierwszej kategorii geotechnicznej przy prostych warunkach gruntowych ( zgodnie z Rozporządzeniem MSWiA z dnia ). 3. Teren na którym projektowany jest cmentarz to wydłużona ku wschodowi wierzchowina garbu schodzącego do szerokiego, płaskiego obniżenia dolinnego. Szerokie spłaszczenie wierzchowinowe, lekko nachylone jest w kierunku południowego wschodu i opada bardziej stromymi stokami na południe i północny wschód. 4. Ocenę przydatności terenu pod projektowany cmentarz dokonano w nawiązaniu do Rozporządzenia Ministra Gospodarki Komunalnej z dnia w sprawie określenia jakie tereny pod względem sanitarnym są odpowiednie na cmentarze ( Dz. U. nr 52, poz. 315 ). 5. Przydatność terenu dokumentowanego pod lokalizację cmentarza jest zróżnicowana. Do elementów korzystnych należą : częściowe usytuowanie na wzniesieniu ( teren nie podlega zalewaniu ), a ukształtowanie terenu umożliwia spływ wód opadowych do obniżenia dolinnego. woda gruntowa o zwierciadle ciągłym występuje na głębokości poniżej 2,5 m, a płycej tylko na obrzeżach. Grawitacyjna ( wsiąkowa o zwierciadle nieciągłym ) woda gruntowa występuje na głębokości większej niż 2,5 m ( lokalnie płycej ). prawie na całym terenie opracowania mała zawartość węglanu wapnia w podłożu ( CaCO 3 do 1,279 % ), większa zawartość węglanu wapnia tylko w iłach mioceńskich ( do 7,60% ). Elementy niekorzystne to : mała przepuszczalność gruntów ( pyły i gliny pylaste - grunty mało przepuszczalne ), zwarta zabudowa znajduje się na północ, wschód i południowy - wschód, a przeważają wiatry wiejące z zachodu, bliskie usytuowanie ( 75 m ) studni gospodarskiej, z której czerpana jest woda do picia od granicy projektowanego cmentarza ( w rejonie północnym ), miejscami w części południowej i północno wschodniej ( obniżenia dolinne ) woda gruntowa występuje płycej niż 2,5 m ppt. część terenu to obniżenia dolinne, podmokłe

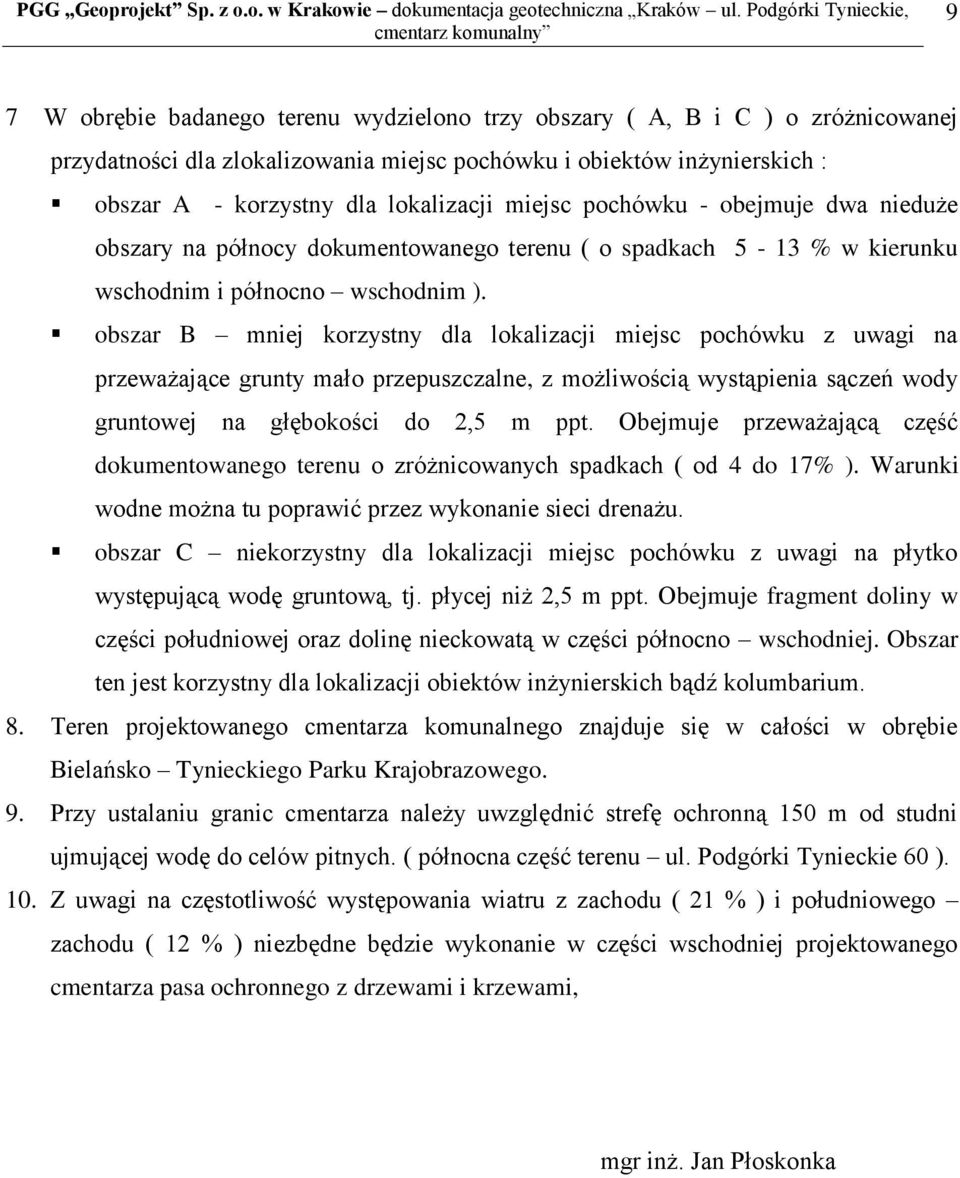

9 9 7 W obrębie badanego terenu wydzielono trzy obszary ( A, B i C ) o zróżnicowanej przydatności dla zlokalizowania miejsc pochówku i obiektów inżynierskich : obszar A - korzystny dla lokalizacji miejsc pochówku - obejmuje dwa nieduże obszary na północy dokumentowanego terenu ( o spadkach 5-13 % w kierunku wschodnim i północno wschodnim ). obszar B mniej korzystny dla lokalizacji miejsc pochówku z uwagi na przeważające grunty mało przepuszczalne, z możliwością wystąpienia sączeń wody gruntowej na głębokości do 2,5 m ppt. Obejmuje przeważającą część dokumentowanego terenu o zróżnicowanych spadkach ( od 4 do 17% ). Warunki wodne można tu poprawić przez wykonanie sieci drenażu. obszar C niekorzystny dla lokalizacji miejsc pochówku z uwagi na płytko występującą wodę gruntową, tj. płycej niż 2,5 m ppt. Obejmuje fragment doliny w części południowej oraz dolinę nieckowatą w części północno wschodniej. Obszar ten jest korzystny dla lokalizacji obiektów inżynierskich bądź kolumbarium. 8. Teren projektowanego cmentarza komunalnego znajduje się w całości w obrębie Bielańsko Tynieckiego Parku Krajobrazowego. 9. Przy ustalaniu granic cmentarza należy uwzględnić strefę ochronną 150 m od studni ujmującej wodę do celów pitnych. ( północna część terenu ul. Podgórki Tynieckie 60 ). 10. Z uwagi na częstotliwość występowania wiatru z zachodu ( 21 % ) i południowego zachodu ( 12 % ) niezbędne będzie wykonanie w części wschodniej projektowanego cmentarza pasa ochronnego z drzewami i krzewami, mgr inż. Jan Płoskonka

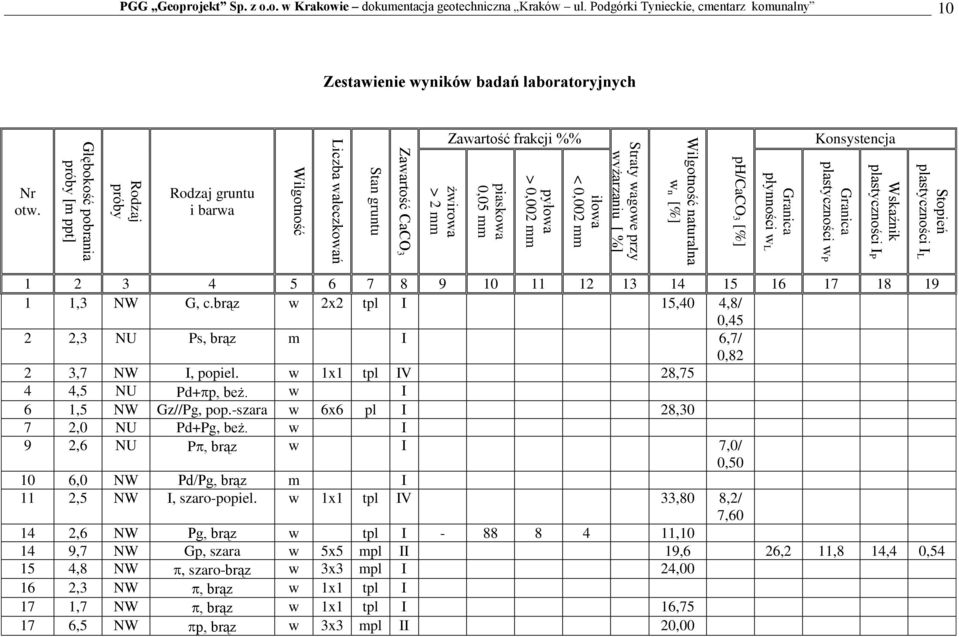

10 ph/caco3 [%] Straty wagowe przy wyżarzaniu [ %] iłowa < 0,002 mm pyłowa > 0,002 mm piaskowa 0,05 mm żwirowa > 2 mm Stan gruntu Liczba wałeczkowań Wilgotność Rodzaj próby Głębokość pobrania próby [m ppt] PGG Geoprojekt Sp. z o.o. w Krakowie dokumentacja geotechniczna Kraków ul. Podgórki Tynieckie, 10 Zestawienie wyników badań laboratoryjnych Nr otw. Rodzaj gruntu i barwa Zawartość CaCO3 Zawartość frakcji %% Wilgotność naturalna wn [%] Granica płynności wl Konsystencja Granica plastyczności wp Wskaźnik plastyczności IP Stopień plastyczności IL ,3 NW G, c.brąz w 2x2 tpl I 15,40 4,8/ 0,45 2 2,3 NU Ps, brąz m I 6,7/ 0,82 2 3,7 NW I, popiel. w 1x1 tpl IV 28,75 4 4,5 NU Pd+ p, beż. w I 6 1,5 NW Gz//Pg, pop.-szara w 6x6 pl I 28,30 7 2,0 NU Pd+Pg, beż. w I 9 2,6 NU P, brąz w I 7,0/ 0, ,0 NW Pd/Pg, brąz m I 11 2,5 NW I, szaro-popiel. w 1x1 tpl IV 33,80 8,2/ 7, ,6 NW Pg, brąz w tpl I , ,7 NW Gp, szara w 5x5 mpl II 19,6 26,2 11,8 14,4 0, ,8 NW, szaro-brąz w 3x3 mpl I 24, ,3 NW, brąz w 1x1 tpl I 17 1,7 NW, brąz w 1x1 tpl I 16, ,5 NW p, brąz w 3x3 mpl II 20,00

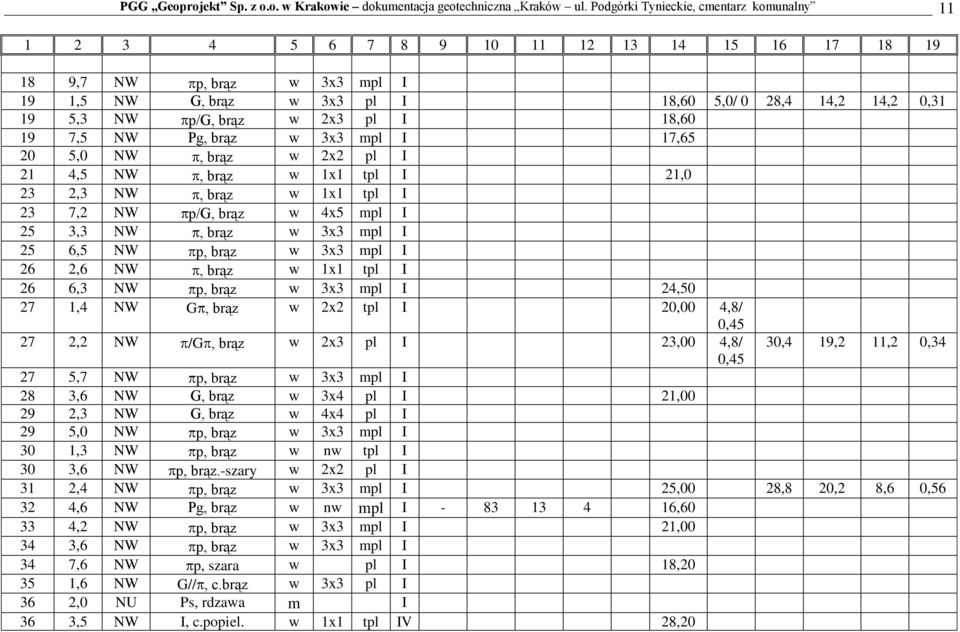

11 ,7 NW p, brąz w 3x3 mpl I 19 1,5 NW G, brąz w 3x3 pl I 18,60 5,0/ 0 28,4 14,2 14,2 0, ,3 NW p/g, brąz w 2x3 pl I 18, ,5 NW Pg, brąz w 3x3 mpl I 17, ,0 NW, brąz w 2x2 pl I 21 4,5 NW, brąz w 1x1 tpl I 21,0 23 2,3 NW, brąz w 1x1 tpl I 23 7,2 NW p/g, brąz w 4x5 mpl I 25 3,3 NW, brąz w 3x3 mpl I 25 6,5 NW p, brąz w 3x3 mpl I 26 2,6 NW, brąz w 1x1 tpl I 26 6,3 NW p, brąz w 3x3 mpl I 24, ,4 NW G, brąz w 2x2 tpl I 20,00 4,8/ 0, ,2 NW /G, brąz w 2x3 pl I 23,00 4,8/ 30,4 19,2 11,2 0,34 0, ,7 NW p, brąz w 3x3 mpl I 28 3,6 NW G, brąz w 3x4 pl I 21, ,3 NW G, brąz w 4x4 pl I 29 5,0 NW p, brąz w 3x3 mpl I 30 1,3 NW p, brąz w nw tpl I 30 3,6 NW p, brąz.-szary w 2x2 pl I 31 2,4 NW p, brąz w 3x3 mpl I 25,00 28,8 20,2 8,6 0, ,6 NW Pg, brąz w nw mpl I , ,2 NW p, brąz w 3x3 mpl I 21, ,6 NW p, brąz w 3x3 mpl I 34 7,6 NW p, szara w pl I 18, ,6 NW G//, c.brąz w 3x3 pl I 36 2,0 NU Ps, rdzawa m I 36 3,5 NW I, c.popiel. w 1x1 tpl IV 28,20

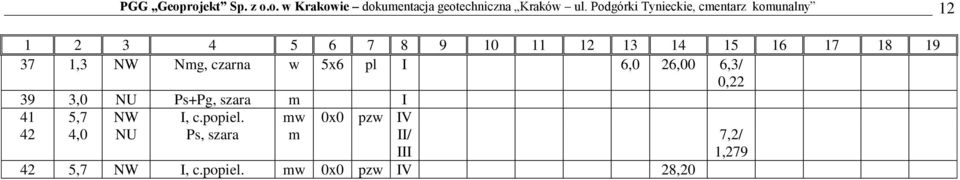

12 ,3 NW Nmg, czarna w 5x6 pl I 6,0 26,00 6,3/ 0, ,0 NU Ps+Pg, szara m I 41 5,7 NW I, c.popiel. mw 0x0 pzw IV 42 4,0 NU Ps, szara m II/ III 42 5,7 NW I, c.popiel. mw 0x0 pzw IV 28,20 7,2/ 1,279
