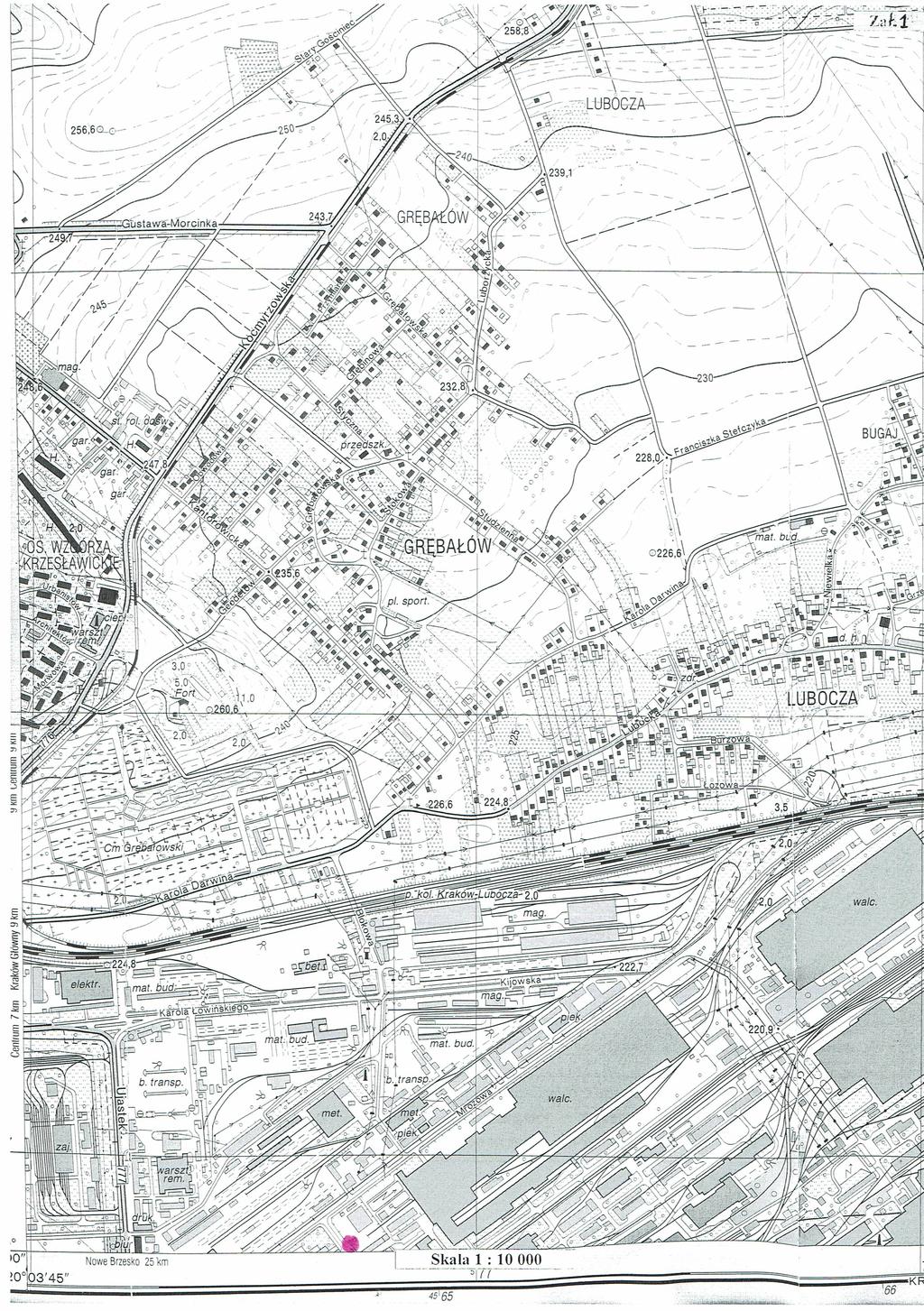

2 G BadajGeo w Krakowie opinia geotechniczna dla ustalenia geotechnicznych warunków posada-wiania projektowanej linia do rozkroju wzdłużnego blachy w istniejącej hali produkcyjnej przy ul. Mrozowej 6 w Krakowie. Spis treści : I Wstęp strona 1 II ołożenie i rzeźba terenu strona 2 III Budowa geologiczna strona 2 IV Warunki hydrogeologiczne strona 3 V Charakterystyka warunków geotechnicznych strona 3 VI VII arametry geotechniczne Wnioski geotechniczne strona 4 strona 4 Spis załączników : 1 Orientacja w skali 1 : Mapa dokumentacyjna w skali 1 : rzekrój geotechniczny w skali 1 : 50/100 4 Karty dokumentacyjne otworów wiertniczych

3 G BadajGeo w Krakowie opinia geotechniczna dla ustalenia geotechnicznych warunków posadawiania projektowanej linia do rozkroju wzdłużnego blachy w istniejącej hali produkcyjnej przy ul. Mrozowej 6 w Krakowie. I Wstęp Opinię geotechniczną dla ustalenia geotechnicznych warunków posadawiania projektowanej linia do rozkroju wzdłużnego blachy w istniejącej hali produkcyjnej na działce nr 1/595 obręb 20 Nowa Huta przy ul. Mrozowej 6 w Krakowie sporządzono w G BadajGeo w Krakowie na zlecenie COGNOR BlachyDachowe SA GRUA COGNOR ul.węgierska 144 H/B Nowy Sącz, Inwestora zadania. Celem opinii jest określenie warunków gruntowo - wodnych, podanie parametrów geotechnicznych gruntów poszczególnych warstw geotechnicznych oraz ocena geotechniczna podłoża w miejscu projektowanej inwestycji. rojektowana jest linia do rozkroju wzdłużnego blachy w istniejącej hali produkcyjnej. osadowienie fundamentów obiektu na zmiennej głębokości do ca 1,5 m ppt. Głębokość komory kompensacyjnej 4 m ppt. Opinię sporządzono zgodnie z Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych ( Dz. U. z dnia 27 kwietnia 2012 r. poz. 463 ), na podstawie : wizji terenu dwóch małośrednicowych wierceń geotechnicznych do głębokości 5,0 m badań makroskopowych i kontrolnych badań laboratoryjnych próbek gruntu materiałów archiwalnych Geoprojektu Kraków : A. opinia geotechniczna Kraków ul. Ujastek, rozbudowa, przebudowa i nadbudowa istniejącego budynku, 2013 r. B. dokumentacja geotechniczna Kraków ul. Łowińskiego, rozbudowa budynku biurowego, 2011 r. C. dokumentacja geologiczno - inżynierska Kraków ul. Łowińskiego, hala, 1998 r. D. dokumentacja technicznych badań podłoża gruntowego Kraków Nowa Huta, ul. Blokowa, malarnia, 1989 r. wycinka mapy sytuacyjno wysokościowej w skali 1 : 500 analizy i obliczeń inżynierskich onadto wykorzystano : mapę geologiczną olski w skali 1 : , arkusz Niepołomice ( R. Gradziński 1955 r. )

4 G BadajGeo w Krakowie opinia geotechniczna dla ustalenia geotechnicznych warunków posadawiania projektowanej linia do rozkroju wzdłużnego blachy w istniejącej hali produkcyjnej przy ul. Mrozowej 6 w Krakowie. mapę geologiczno gospodarczą olski w skali 1 : , arkusz Niepołomice wraz z objaśnieniami ( A. Urbańska 1997 r. ) pracę zbiorową Środowisko geograficzne terytorium miasta Krakowa AN Kraków, 1968 r. normy gruntowe race terenowe dozorował oraz prace geodezyjne ( tyczenie i niwelacja otworów ) wykonał mgr inż. Maciej Szumilas. II ołożenie i rzeźba terenu Teren opracowania znajduje się w północno wschodniej części Krakowa, dzielnicy XVII Grębałów, przy ul. Mrozowej 6 ( po południowej stronie ulicy ), i obejmuje działkę nr 1/595 obręb 20 Nowa Huta. Morfologicznie jest to fragment wysokiej terasy Wisły. Teren równy ( wyrównany nasypami ) prawie płaski, o wysokościach bezwzględnych w granicach 221,1-221,7 m npm. Zajęty jest przez halę produkcyjną. Brak uzbrojenie podziemnego na terenie działki. III Budowa geologiczna odłoże terenu opracowania ( do głębokości rozpoznania ) jest zbudowane z czwartorzędowych osadów lessowych pyłów i glin pylastych. Na powierzchni rozprzestrzenia się ciągłą warstwą wylewka betonowa o grubości 0,35 m podścielona podsypką piaskowo - żwirową ( luźną ) o grubości stwierdzonej wierceniami 0,35 m ( łącznie 0,7 m ).

5 G BadajGeo w Krakowie opinia geotechniczna dla ustalenia geotechnicznych warunków posadawiania projektowanej linia do rozkroju wzdłużnego blachy w istniejącej hali produkcyjnej przy ul. Mrozowej 6 w Krakowie. IV Warunki hydrogeologiczne W podłożu, do głębokości 5,0 m, nie stwierdzono występowania wody gruntowej o zwierciadle ciągłym ani grawitacyjnej wody wsiąkowej. Okresowo mogą się pojawiać wody wsiąkowe, alimentowane wodami opadowymi i roztopowymi przesączającymi się w podłoże oraz spływającymi z terenów wyżej położonych. Charakteryzują się pojawianiem na zmiennych głębokościach i w zmiennych ilościach. Z obecnością tych wód należy się liczyć praktycznie w ciągu całego roku, przy czym w okresach wzmożonych opadów lub roztopów mogą wystąpić płytko, i w dużej ilości, a w okresach suchych będą zanikać. V Charakterystyka warunków geotechnicznych Klasyfikację i charakterystykę gruntów przeprowadzono na podstawie prac polowych wierceń i badań makroskopowych, analizy materiałów archiwalnych oraz analizy i obliczeń inżynierskich zgodnie z normami gruntowymi. od warstwą betonu oraz podsypki, o łącznej grubości stwierdzonej wierceniami 0,7 m, występują grunty rodzime rozpatrywane jako podłoże. Zostały one podzielone na dwie warstwy geotechniczne różniące się stanem. Grunty spoiste tych warstw zaliczono do grupy konsolidacji geologicznej C ( nieskonsolidowane ). arametry geotechniczne gruntów poszczególnych warstw geotechnicznych ustalono metodą B ( zgodnie z N-81/B ), a ich wartości charakterystyczne przedstawiono w tabeli załącznika nr 3 Legenda do przekrojów. rzestrzenny układ warstw obrazuje wykonany przekrój geotechniczny ( załącznik nr 5 ). Warstwa geotechniczna I reprezentowana jest przez wilgotne oraz twardoplastyczne ( o średnim IL = 0,16 ) pyły i gliny pylaste. Wystąpiły na całym na terenie opracowania, bezpośrednio pod gruntami warstw geotechnicznych II, tj. na głębokości 1,3-4,4 m, i do głębokości 5,0 m nie zostały przewiercone. Warstwa geotechniczna II obejmuje mało wilgotne i półzwarte ( o IL = 0,0 ) pyły, występujące bezpośrednio pod nasypami oraz na głębokości 1,7-1,8 m osiągając miąższość od 0,6 do 2,5 m.

6 G BadajGeo w Krakowie opinia geotechniczna dla ustalenia geotechnicznych warunków posadawiania projektowanej linia do rozkroju wzdłużnego blachy w istniejącej hali produkcyjnej przy ul. Mrozowej 6 w Krakowie. VI. arametry geotechniczne gruntów Wartości charakterystyczne parametrów geotechnicznych gruntów poszczególnych warstw geotechnicznych przedstawiono w tabeli poniżej. Zestawienie parametrów geotechnicznych Numer warstwy Symbol gruntu wg N-74/B Stopień plastyczn- ości I L Stopień zagęszcz e-nia I D Wilgotność naturalna Wn [%] Gęstość objętości o- [t/m 3 ] Spójność Cu [ka] Kąt tarcia wewnętr z-nego o ] Edometryczny moduł ściśliwości pierwotnej Mo [Ma] I π, G π 0,16 21,5 2, o II π 0,0 21,0 2, o VII Wnioski geotechniczne 1. rojektowana jest linia do rozkroju wzdłużnego blachy w istniejącej hali produkcyjnej. osadowienie fundamentów obiektu na zmiennej głębokości do ca 1,5 m ppt. Głębokość komory kompensacyjnej 4 m ppt. 2. rojektowane obiekty proponuje się zaliczyć do pierwszej kategorii geotechnicznej przy prostych warunkach gruntowych ( zgodnie z Rozporządzeniem MTBiGM z dnia r. ). 3. Warunki gruntowe proste podłoże jest uwarstwione. od warstwą betonu oraz podsypki o grubości stwierdzonej wierceniami 0,7 m występują średnionośne grunty warstw geotechnicznych I i II. 4. Warunki wodne wody gruntowej o zwierciadle ciągłym, do głębokości 5,0 m nie stwierdzono. Nie stwierdzono również grawitacyjnej wody wsiąkowej. Okresowo mogą się pojawiać wody wsiąkowe, alimentowane wodami opadowymi i roztopowymi przesączającymi się w podłoże oraz spływającymi z terenów wyżej położonych. Charakteryzują się pojawianiem na zmiennych głębokościach i w zmiennych ilościach. Z obecnością tych wód należy się liczyć praktycznie w ciągu całego roku, przy czym w

7 G BadajGeo w Krakowie opinia geotechniczna dla ustalenia geotechnicznych warunków posadawiania projektowanej linia do rozkroju wzdłużnego blachy w istniejącej hali produkcyjnej przy ul. Mrozowej 6 w Krakowie. okresach wzmożonych opadów lub roztopów mogą wystąpić płytko, i w dużej ilości, a w okresach suchych będą zanikać. 5. osadowienia fundamentów linii nastąpi na głębokości do ca 1,5 m ppt Natomiast komora kompensacyjna posadowiona będzie na głębokości 4 m. osadowienie nastąpi w Obr ebie gruntów warstwy geotechnicznej I i II, a lokalnie na luźnych nasypach. rzy posadowieniu na nasypach należy je dogęścić. 6. Wszelkie roboty ziemne należy prowadzić z dużą ostrożnością i starannością. Nie wolno dopuszczać do zawodnienia dna wykopów fundamentowych tak wodami opadowymi jak i z ewentualnych sączeń - grunty lessowe są bardzo wrażliwe na zawilgocenie i po nawodnieniu gwałtownie tracą swe parametry wytrzymałościowe. Z uwagi na rodzaj gruntów w podłożu ( pyły, gliny pylaste ), w których podciąganie kapilarne jest stosunkowo duże, należy się liczyć z możliwością okresowego wystąpienia wody w wykopach i uplastycznienia gruntów. 7. Typ izolacji przeciwwilgociowej należy dostosować do udokumentowanych warunków gruntowo wodnych okresowo będzie się pojawiać grawitacyjna woda wsiąkowa powyżej poziomu posadowienia! 8. W przypadku stwierdzenia wypływania ze ścian wykopów wody wsiąkowej należy ją odprowadzać rowkami wykonanymi poza obrysem fundamentu do zbiorczej studzienki i odpompować. 9. Ściany wykopów należy bezwzględnie zabezpieczać zarówno przed osuwaniem się jak i przez zawodnieniem. 10. Uwagi dodatkowe dla posadowienia w obrębie gruntów lessowych : nie wolno dopuścić do zawodnienia dna wykopu fundamentowego tak wodami opadowymi jak i z ewentualnych sączeń, grunty lessowe łatwo ulegają uplastycznieniu i upłynnieniu tracąc gwałtownie swe parametry wytrzymałościowe nie wolno wjeżdżać do wykopu sprzętem mechanicznym powodującym drgania z uwagi na możliwość wystąpienia zjawiska tiksotropii 15. Na terenie dokumentowanym i w jego sąsiedztwie nie stwierdzono występowania zjawisk i procesów geodynamicznych. 16. rojektowana inwestycja nie będzie miała wpływu na pogorszenie środowiska przyrodniczego. Oddziaływanie na środowisko wystąpi tylko w trakcie budowy ( krótkotrwałe ale uciążliwe ). mgr inż. Maciej Szumilas mgr inż. Jan łoskonka

8

9

10 m n.p.m m n.p.m nn(s+ż) II Gp I nn(s+ż) Gp Skala 50 1: Gł. 5.0 II I 4.30 Gł m 1 2 G BadajGeo ul. Mrozowa 6 - linia cięcia blachy Zał.Nr 3 Data Nazwisko odpis Opracował mgr inż. M.Szumilas Rysunek wykonano programem "GeoStar" licencja dla badajgeo.pl rzekrój Geotechniczny 1: Skala

11 G BadajGeo KARTA OTWORU ARCHIWALNEGO rofil numer 1 Zał.Nr: 4 Miejscowość: Kraków Województwo: małopolskie Obiekt: ul. Mrozowa 6 - linia cięcia blachy Inwestor: COGNOR Blachy Dachowe Rzędna: m n.p.m. Głębokość: 5.00 m Skala 1 : 50 Data wiercenia: Wiercenie Głębokość zwierciadła wody [m p.p.t] Stratygrafia Skala [m] rofil rzelot [m] Opis Litologiczny Symbol gruntu Warstwa geotechniczna Wilgotność Stan gruntu wylewka betonowa Nasypy Nasyp nasyp niekontrolowany, jasnobrązowy pył, brązowy nn(s+ż) w ln 1.0 II mw pzw 1.30 glina pylasta, brązowa Gp I w tpl 1.70 pył, brązowy 2.0 Czwartorzęd Czwartorzęd 3.0 II mw pzw pył, jasnobrązowy I w tpl Rysunek wykonano programem "GeoStar" zgodnie z N-B-04481:1988

12 G BadajGeo KARTA OTWORU ARCHIWALNEGO rofil numer 2 Zał.Nr: 4 Miejscowość: Kraków Województwo: małopolskie Obiekt: ul. Mrozowa 6 - linia cięcia blachy Inwestor: COGNOR Blachy Dachowe Rzędna: m n.p.m. Głębokość: 5.00 m Skala 1 : 50 Data wiercenia: Wiercenie Głębokość zwierciadła wody [m p.p.t] Stratygrafia Skala [m] rofil rzelot [m] Opis Litologiczny Symbol gruntu Warstwa geotechniczna Wilgotność Stan gruntu wylewka betonowa Nasypy Nasyp nasyp niekontrolowany, brązowy pył, brązowy nn(s+ż) w ln 1.0 II mw pzw 1.40 glina pylasta, brązowa Gp I w tpl pył, brązowy Czwartorzęd Czwartorzęd 3.0 II mw pzw pył, jasnobrązowy I w tpl Rysunek wykonano programem "GeoStar" zgodnie z N-B-04481:1988
