Zjawisko widzenia obrazów

Wielkość: px
Rozpocząć pokaz od strony:

Download "Zjawisko widzenia obrazów"

Transkrypt

1 Zjawisko widzenia obrazów emisja światła przez źródła światła interakcja światła z powierzchnią absorbcja światła przez sensor

2 Źródła światła światło energia elektromagnetyczna podróżująca w przestrzeni źródło światła emituje światło w określonym kierunku, miarą emitowanego światła jest irradiancja (suma energii fotonów przechodząca przez powierzchnię jednostkową w czasie jednej sekundy), irradiancja reprezentowane jest za pomocą trzech wartość RGB, aby symulować kolorowe źródła światła. światło docierające do powierzchni (kierunkowe źródło światła) irradiancja pomnożona razy cosinus kąta pomiędzy kierunkiem światła i wektorem normalnym do powierzchni irradiancja na powierzchni jest proporcjonalna do gęstości promieni światła (lub odwrotnie proporcjonalna do odległości między promieniami, większy kąt padania światła oznacza większe odległości): E = E L cosθ i = E L max(n l, 0) w przypadku wielu źródeł światła sumuje się wartości irradiancji: E = n k=1 E Lk cosθ ik

3 Materiał materiał - zbiór shaderów, tekstur i parametrów opisujących interakcję światła z powierzchnią obiektu, materiał absorbuje lub rozprasza światło rozproszenie zmiana kierunku światła po napotkaniu nieciągłości optycznej (np. granicy pomiędzy powietrzem i powierzchnią obiektu), nie zmienia się ilość światła powierzchnia może rozpraszać światło na zewnątrz (odbicie (ang. reflection)) lub do wewnątrz (załamanie (ang. refraction)) absorbcja zamiana światła na inny rodzaj energii, zmniejsza ilość światła, ale nie zmienia jego kierunku

4 Materiał Równanie cieniowania powierzchni - zależność pomiędzy ilością i kierunkiem światła padającego na powierzchnię (irradiancja powierzchni) oraz ilością i kierunkiem światła wychodzącego z powierzchni (energia wychodząca (ang. existance)). diffuse światło załamane, które podległo podpowierzchniowej transmisji, częściowej absorbcji i zostało wyemitowane na zewnątrz specular światło odbite od powierzchni gładkość powierzchni (ang. smoothness) decyduje o stopniu rozproszenia światła odbitego od powierzchni, im większe rozproszenie, tym obiekt wygląda na bardziej rozmyty (brak ostrych odbić zwierciadlanych) Równanie cieniowania powierzchni służy do modelowania wyglądu powierzchni (plastik, metal, szkło, lód, itp.) Rozpraszanie odbicia przez materiał

5 Sensory Światło emitowane z powierzchni jest absorbowane przez sensory: czopki i pręciki w oku, fotodiody w sensorze aparatu fotograficznego, cząstki światłoczułe na kliszy fotograficznej. Sensor rejestruje na swojej powierzchni wartość radiancji światła (miara jasności i koloru jednego promienia światła). Obudowa obiektywu, soczewki i przesłona decydują o tym z jakiego kierunku zarejestrowana zostanie irradiancja światła. W systemach renderingu równanie cieniowania powierzchni odpowiada pomiarowi radiancji przez sensor światłoczuły. Fizyczne sensory mierzą radiancję uśrednioną dla powierzchni sensora (powierzchni fotodiody), uśrednioną dla kierunków padania światła skupianych przez soczewkę oraz uśrednioną dla danej chwili czasu. Systemy renderingu liczą radiancję odpowiadającą jednemu promieniowi światła zmierzonemu w danej chwili.

6 Równanie oświetlenia shading proces polegający na wykorzystaniu równania cieniowania (ang. shading equation) do obliczenia radiancji światła wychodzącego z powierzchni w kierunku patrzenia. Obliczenie odbywa się na podstawie parametrów opisujących własności odbijania światła przez powierzchnię. Prawo Lamberta dla idealnych powierzchni rozpraszających (ang. diffuse), radiancja światła wychodzącego z powierzchni jest proporcjonalna do kąta padania światła: M diff = c diff E L cosθ i irradiancja światła odbitego L diff = M diff π = c diff π E L cosθ i komponent specular [Blinn-Phong] zależy od położenia kamery M spec = c spec E L cosθ i L spec (v) = m +8 8π cosm θ h M diff = m +8 8π cosm θ h c spec E L cosθ i równanie oświetlenia: L O (v) = L diff + L spec (v) = ( c diff π + m +8 8π cosm θ h c spec ) E L cosθ i

7 Źródła światła: punktowe Definiowane przez położenie (p L ) i intensywność (I L ). Intensywność może zmieniać się w funkcji kierunku (ang. omni light światło mające stałą intensywność w każdym kierunku). Intensywność wyrażana jest za pomocą wektora RGB. E L = I L r 2,r = p L p S l = p L p S r 2 Punkt świetlny (ang. spot light) Punktowe źródło światła świecące w danym kierunku. Intensywność świecenia maleje wraz z oddalaniem się od kierunku świecenia. penumbra umbra

8 Funkcja osłabienia światła (ang. fall-off function) Wartość osłabienia: powinna być stała w pobliżu źródła światła. powinna osiągać 0 dla zadanej odległości. E L = I L f dist (r) $ & & f dist (r) = % & & ' 1,r r start r end r,r start < r < r end r end r start 0,r r end

9 Materiał: BRDF Bidirectional reflectance distribution function funkcja opisująca jak powierzchnia odbija światło, stosunek pomiędzy radiancją opuszczającą powierzchnię, a irradiancją docierającą do powierzchni: wyznaczany osobno dla każdej składowej koloru (zależy od długości fali świetlnej), wymiar [1/steradian], funkcja 4-wymiarowa, dla punktowych źródeł światła: równanie oświetlenia:

10 BRDF SVBRDF spatially varying BRDF (SBRDF) BSSRDF bidirectional subsurface scattering distribution function BTDF - bidirectional transmitancedistribution function Własności BRDF: prawo wzajemności Helmholtza: energia wyjściowa nie może być większa od wejściowej, funkcja odbicia (ang. directional-hemispherical reflectance) opisuje jaka część energii wejściowej przychodzącej z danego kierunku jest odbijana od powierzchni (kierunek odbicia nie jest istotny): zależność od BRDF:

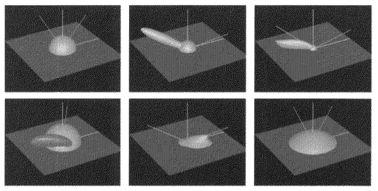

11 Modele BRDF powierzchnia lambertowska, BRDF ma stałą wartość: model Blina-Phonga:

12 Materiał: Równanie odbicia Fresnela Definiuje stopień odbicia / załamania światła od idealnie płaskiej powierzchni, zależny od kąta padania. Radiancja światła po załamaniu fali: Promień odbity: Prawo Snella:

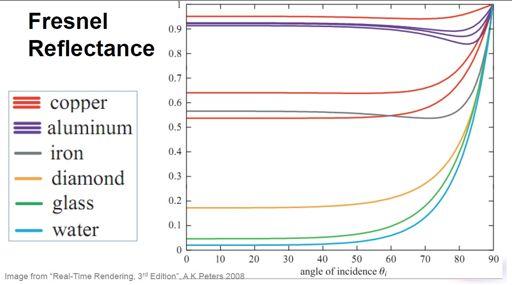

13 Materiał: Równanie odbicia Fresnela R F jest proporcjonalne do kąta padania światła:

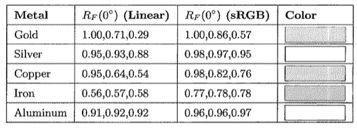

14 Materiał: Współczynnik odbicia R F zależy od rodzaju materiału:

15 Światło + Materiał: Implementacja Kształt równania oświetlenia będzie zależał od rodzaju źródła światła oraz rodzaju materiału. Różne materiały i źródła światła tworzą liczne kombinacje wymuszające konieczność zmiany równania oświetlenia. Rozwiązania techniczne: dynamiczne rozgałęzienia w shaderach dla równych typów materiałów i źródeł światła, pojedyncze shadery dla każdej kombinacji materiał/źródło światła, supershader jeden duży shader dzielony na etapie kompilacja, kompilacja w czasie gry, standaryzacja materiałów i źródeł światła (aproksymacje jednego źródła światła za pomocą innego, dostosowana do struktury sceny (heurystyka)), oświetlenie wieloprzebiegowe (ang. multipass lighting) rendering jednego źródła światła w jednym przebiegu renderingu, sumowanie obrazów wynikowych, ograniczenie zasięgu źródeł światła, opóźnione cieniowanie (ang. deferred shading) rendering do kilku buforów (G-buffer) za pomocą MRT (ang. Multiple Rendering Targets): bufor Z, normalne, parametry materiałów, parametry tekstur, położenie pikseli, itp. Równanie oświetlenia obliczane jest w przestrzeni ekranu raz dla każdego piksela.

16 Światło + Materiał: Deferred shading Geometria przetwarzana jest tylko raz na ramkę. Osobny shader dla każdego typu materiału i dla każdego typu źródła światła (nie dla kombinacji materiał źródło światła). Można ograniczać zasięg działania źródeł światła.
