Karta techniczna. Przepływomierze turbinowe. Seria precyzyjnych przepływomierzy do gazu OPIS DZIAŁANIE APLIKACJE KALIBRACJE

Transkrypt

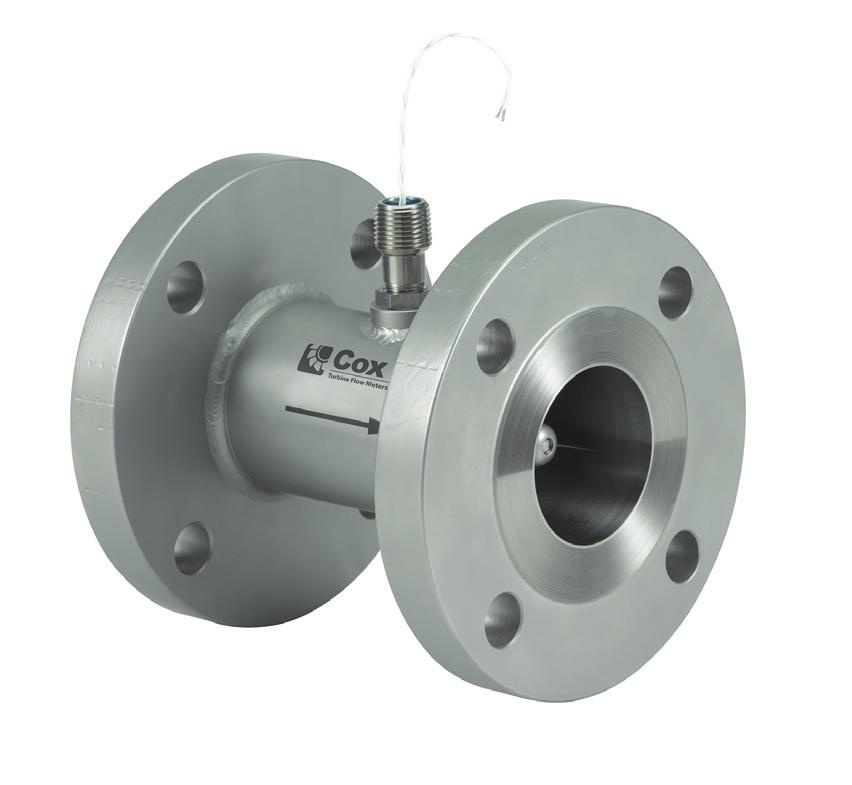

1 Przepływomierze turbinowe Seria precyzyjnych przepływomierzy do gazu OPIS Precyzyjne przepływomierze Cox do pomiaru gazu przeznaczone są do dokładnych i powtarzalnych pomiarów wszystkich ściśliwych płynów przy minimalnym spadku ciśnienia. W celu spełnienia wymagań większości aplikacji pomiaru przepływu gazu, przepływomierze precyzyjne Cox dostępne są z różnymi średnicami, przyłączami i opcjami. Przepływomierze wyposażone są w jeden z trzech dostępnych układów turbiny w celu kompensacji niskiej, średniej i wysokiej gęstości gazu. Cechy Szeroki wybór przetworników Ceramiczne łożyska kulkowe o wysokiej jakości Trzy modele turbiny Zakład identyfikowalny ze standardami NIST Korzyści Spełnienie wymagań aplikacji pod kątem temperatury i sygnału wyjściowego. Zapewniają prawie idealną kulistość, wyższą twardość Rockwella oraz są lżejsze i odporniejsze na temperatury niż łożyska ze stali nierdzewnej 440C. Eliminują zużycie adhezyjne i są idealne dla płynów niesmarnych. Kąt łopat turbiny dobierany jest do gęstości gazu w celu optymalizacji zakresu pomiaru. Zewnętrzne audyty zapewniające niepewność kalibracji. Współzależność laboratorium w celu weryfikacji że wszystkie kalibratory dają ten sam wynik. ZIAŁANIE W trakcie przepływu płynu przez przepływomierz, prędkość przepływu wytwarza energię potrzebną do obrotu turbiny. Łopatki turbiny poruszając się w polu magnetycznym lub fal radiowych generują impulsy proporcjonalnie do natężenia przepływu. Każdy impuls przesyłany jest do elektroniki gdzie następnie jest wzmacniane wyjście impulsowe. Sygnał wyjściowy może być zlinearyzowany z użyciem procesora przepływu. APLIKACJE KALIBRACJE Standardowe kalibracje pierwotne dokonywane są przez gazomierz wzorcowy, z możliwością przepływów powietrza do 1000 SCFM ( SL/min) i ciśnienia do 400 psia (2758 kpa). Zależność pomiędzy natężeniem przepływu a ciśnieniem określa maksymalny możliwy przepływ, tj. im wyższe ciśnienie tym mniejsze natężenie przepływu. Ciśnienie wykorzystywane jest do generowania gęstości gazu w celu symulacji docelowej aplikacji. Gazy inne niż powietrze, dostępne są przy użyciu zwężek o przepływie do 400 SCFM ( SL/min). Standardowo dostępne gazy to wodór, metan, argon, hel i azot. W przypadku innych toksycznych gazów należy skonsultować się z fabryką. Flow ynamics dopasowuje kalibracje replikując warunki procesu tak aby przepływomierz charakteryzował się najlepszą osiągalną dokładnością. Istnieje możliwość pomiaru praktycznie każdego gazu. Przykłady mierzalnych gazów obejmują argon, powietrze, hel, tlen, amoniak, metan i azot. Osłony argonowe Sprężone powietrze Wstrzykiwanie gazu Produkcja stali Czyszczenie azotem Gazy chłodnicze Kalibracje przeprowadzane są przez nasze akredytowane laboratorium Flow ynamics NVLAP (Lab Code ) w Scottsdale AZ, używającym gazomierzy wzorcowych o niepewności ± 0,20% odczytu oraz powtarzalności ± 0,10. Użytkownicy mogą być pewni że precyzyjne przepływomierze Cox dostarczane są z najlepszą kalibracją w swojej klasie, identyfikowalną ze standardami NIST. TUR_COX-Gas_B_10_1708 Karta techniczna

2 Przepływomierze turbinowe, Seria precyzyjnych przepływomierzy do gazu OBÓR PRZEPŁYWOMIERZA O GAZU W trakcie doboru przepływomierza do gazu należy pamiętać że przepływomierze turbinowe mierzą objętościowy przepływ gazu. Zatem konieczna jest zamiana wszystkich jednostek na bieżące stopy sześcienne na minutę (ACFM) aby określić odpowiednią średnicę przepływomierza. la ACFM, konieczna jest znajomość gęstości gazu przy ciśnieniu i temperaturze roboczej. Niska gęstość Średnia gęstość Wysoka gęstość Gęstość (lb/ft³) 0,01 0,75 0,38 3,0 1,5 15 Atmosfera powietrza (AoA) 0, la aplikacji ze stałym ciśnieniem i temperaturą: 1. Określić gęstość gazu w funtach na stopę sześcienną (lb/ft³). Przy pracy w warunkach standardowych (14,7 psia przy 70 F), określić wartość gęstości bezpośrednio z tabeli poniżej. W przypadku pracy w warunkach innych niż standardowe, określić gęstość wg wzoru: Gęstość(ρ) = 144P RT 14,7 T 2. Określić maksymalne natężenie przepływu w bieżących stopach ( sześciennych/minutę ) (acfm): Gęstość(ρ) = 144P RT 14,7 x P lub acfm = pph ρ60 acfm = scfm ( T ) 530 Gdzie: P = ciśnienie robocze w psia (psia = psig + 14,7) T = temperatura robocza w stopniach Rankina (T = F + 460) R = Uniwersalna Stała Gazowa (patrz tabela poniżej) ρ = gęstość w lb/ft³ scfm = standard stopy sześcienne na minutę pph = funty/godzinę 3. Powtórzyć krok 2 aby określić minimalne natężenie przepływu w ACFM. 4. Wykorzystując wartość gęstości oraz minimalne i maksymalne natężenie przepływu, wybrać odpowiednią średnicę przepływomierza przy użyciu zakresów pomiaru wyszczególnionych w Zakresy pomiaru na stronie 3. Gaz Symbol Uniwersalna Stała Gazowa (R) Gęstość standardowa (lb/ft³) Acetylen C 2 H 2 59,4 0,06724 Amoniak NH 2 90,8 0,04399 Argon A 38,7 0,10320 Azot N 2 55,2 0,07236 Chlorometan CH 3 CI 30,6 0,13052 wutlenek siarki SO 2 24,1 0,16573 wutlenek węgla CO 2 35,1 0,11380 Etylen C 2 H 4 55,1 0,07249 Hel HE 386,0 0,01035 Metan CH 4 96,4 0,04143 Podtlenek azotu N 2 O 35,1 0,11379 Powietrze 53,3 0,07493 Tlen O 2 48,3 0,08269 Tlenek azotu NO 51,5 0,07755 Tlenek węgla CO 55,2 0,07236 Wodór H 2 767,0 0,00521 Strona 2 TUR_COX-Gas_B_10 Sierpień 2017

3 Karta techniczna SPECYFIKACJA ane techniczne Materiały Powtarzalność 0,25% (odczytu) Niepewność kalibratora ± 0,20% (odczytu) Wyjście częstotliwościowe Hz (Maksimum) Zakres ciśnienie 345 bar (4 razy mniej niż ciśnienie rozrywające) Czas odpowiedzi milisekund lub lepiej Korpus Stal nierdzewna 316 Wał Stal nierdzewna 316 Turbina Stal nierdzewna 17-4 PH Łożysko Ceramiczne Zakresy pomiaru Model COX L Zakres dla niskiej gęstości M Zakres dla średniej gęstości H Zakres dla wysokiej gęstości 8-4 0,75 3,00 acfm 8-6 1,50 7,00 acfm 0,50 3,00 acfm 8 2,00 10,0 acfm 1,20 7,00 acfm 0,40 3,00 acfm 10 2,50 15,0 acfm 1,50 10,0 acfm 1,00 7,00 acfm 12 3,50 25,0 acfm 2,00 15,0 acfm 1,20 10,0 acfm 16 5,00 50,0 acfm 2,50 25,0 acfm 1,50 15,0 acfm 20 8,50 85,0 acfm 4,00 50,0 acfm 2,00 25,0 acfm 24 12,5 125,0 acfm 7,00 85,0 acfm 3,50 50,0 acfm 32 20,0 250,0 acfm 10,0 125 acfm 6,50 85,0 acfm Gęstość Niska Średnia Wysoka la gazów (psi) 8,0 x ρ 2,75 x ρ 1,0 x ρ Atmosfera powietrza (AoA) 0,6 x AoA 0,2 x AoA 0,08 x AoA ρ = gęstość (lb/ft³) Zakres ciśnienia dla przyłączy AN Model Średnica Korpus: Stal nierdzewna C / 100 F 149 C / 300 F 260 C / 500 F 8-4 0,25 (6,35 mm) 367 bar 5330 psig 299 bar 4340 psig 231 bar 3350 psig 8-6 0,37 (9,52 mm) 317 bar 4600 psig 245 bar 3550 psig 172 bar 2500 psig 8 0,50 (12,7 mm) 483 bar 7000 psig 388 bar 5625 psig 293 bar 4250 psig 10 0,62 (15,87 mm) 390 bar 5660 psig 319 bar 4630 psig 248 bar 3600 psig 12 0,75 (19,05 mm) 317 bar 4600 psig 245 bar 3550 psig 172 bar 2500 psig 16 1,00 (25,4 mm) 248 bar 3600 psig 193 bar 2800 psig 138 bar 2000 psig 20 1,25 (31,75 mm) 190 bar 2760 psig 157 bar 2280 psig 124 bar 1800 psig 24 1,50 (38,1 mm) 168 bar 2430 psig 135 bar 1965 psig 103 bar 1500 psig 32 2,00 (50,8 mm) 121 bar 1760 psig 97 bar 1405 psig 72 bar 1050 psig Zakres ciśnienia dla przyłączy NPT Model Średnica ISO/NPT Gwinty wewnętrzne 8-4 0,25 (6,35 mm) 408 bar 5922 psig 8-6 0,37 (9,52 mm) 324 bar 4700 psig 8 0,50 (12,7 mm) 305 bar 4418 psig 10 0,75 (19,05 mm) 285 bar 4136 psig 12 0,75 (19,05 mm) 285 bar 4136 psig 16 1,00 (25,4 mm) 278 bar 4042 psig 20 1,25 (31,75 mm) 324 bar 4700 psig 24 1,50 (38,1 mm) 291 bar 4230 psig 32 2,00 (50,8 mm) 253 bar 3666 psig Sierpień 2017 TUR_COX-Gas_B_10 Strona 3

4 Przepływomierze turbinowe, Seria precyzyjnych przepływomierzy do gazu Zakres ciśnienia dla przyłączy kołnierzowych (zgodnie ze standardem ASME B16.5) WYMIARY Kołnierze ANSI 150# 19 bar 275 psig 300# 50 bar 720 psig 600# 99 bar 1440 psig 900# 149 bar 2160 psig 1500# 248 bar 3600 psig 2500# 414 bar 6000 psig Wymiar B odnosi się do najczęściej stosowanego przetwornika. Bieżący wymiar może się różnić w zależności od typu przetwornika. Odnośnie szczegółów należy skonsultować się z fabryką. Przyłącza AN B 2X PRZYŁĄCZE AN (ZGONIE Z AS4395) A PRZYŁĄCZE CIŚNIENIA AN-4 (ZGONIE Z AS4395) KORPUS SZEŚCIOKĄTNY KORPUS PROSTOKĄTNY Model Przyłącze A B C 8-4 0,50 (12,70 mm) 62,23 mm 71,12 mm 28,44 mm, korpus kwadratowy 106,7 mm 8-6 0,50 (12,70 mm) 62,23 mm 71,12 mm 28,44 mm, korpus kwadratowy 106,7 mm 8 0,50 (12,70 mm) 62,23 mm 71,12 mm 28,44 mm, korpus kwadratowy 106,7 mm 10 0,625 (15,88 mm) 69,08 mm 71,12 mm 31,75 mm, korpus kwadratowy 109,2 mm 12 0,75 (19,05 mm) 82,55 mm 73,66 mm 31,75 mm, korpus kwadratowy 111,8 mm 16 1,00 (25,40 mm) 90,42 mm 76,20 mm 41,40 mm, korpus sześciokątny 119,4 mm 20 1,25 (31,75 mm) 103,1 mm 78,74 mm 47,75 mm, korpus sześciokątny 124,5 mm 24 1,50 (38,10 mm) 116,6 mm 83,82 mm 57,15 mm, korpus sześciokątny 132,1 mm 32 2,00 (50,80 mm) 153,9 mm 88,90 mm 69,85 mm, korpus sześciokątny 144,8 mm Strona 4 TUR_COX-Gas_B_10 Sierpień 2017

5 Karta techniczna Przyłącza NPT B 2X PRZYŁĄCZE NPT A PRZYŁĄCZE CIŚNIENIA AN-4 (ZGONIE Z AS4395) KORPUS SZEŚCIOKĄTNY KORPUS PROSTOKĄTNY Model Przyłącza A B C 8-4 0,50 (12,70 mm) 68,58 mm 71,82 mm 28,44 mm, korpus kwadratowy 106,7 mm 8-6 0,50 (12,70 mm) 68,58 mm 71,82 mm 28,44 mm, korpus kwadratowy 106,7 mm 8 0,50 (12,70 mm) 68,58 mm 71,82 mm 28,44 mm, korpus kwadratowy 106,7 mm 10 0,75 (19,05 mm) 83,57 mm 71,82 mm 31,75 mm, korpus kwadratowy 109,2 mm 12 0,75 (19,05 mm) 83,57 mm 73,66 mm 31,75 mm, korpus kwadratowy 111,8 mm 16 1,00 (25,40 mm) 96,01 mm 76,20 mm 41,40 mm, korpus sześciokątny 119,4 mm 20 1,25 (31,75 mm) 107,4 mm 78,74 mm 47,75 mm, korpus sześciokątny 124,5 mm 24 1,50 (38,10 mm) 118,6 mm 83,82 mm 57,15 mm, korpus sześciokątny 132,1 mm 32 2,00 (50,80 mm) 149,6 mm 88,90 mm 69,85 mm, korpus sześciokątny 144,8 mm Przyłącza kołnierzowe 2X KOŁNIERZE (ZGONIE Z ASME B16.5) B C A PRZYŁĄCZE CIŚNIENIA AN-4 (ZGONIE Z AS4395) Model A B# C# Kołnierz 150# Kołnierz 300# Kołnierz 600# ,0 mm 71,12 mm 104,1 mm 89 mm 95 mm 95 mm ,0 mm 71,12 mm 104,1 mm 89 mm 95 mm 95 mm 8 127,0 mm 71,12 mm 109,2 mm 89 mm 95 mm 95 mm ,7 mm 72,12 mm 111,8 mm 89 mm 95 mm 95 mm ,7 mm 73,66 mm 114,3 mm 99 mm 117 mm 117 mm ,7 mm 76,20 mm 121,9 mm 108 mm 124 mm 124 mm ,4 mm 78,72 mm 127,0 mm 117 mm 133 mm 133 mm ,4 mm 83,82 mm 132,1 mm 127 mm 155 mm 155 mm ,1 mm 88,90 mm 144,8 mm 152 mm 165 mm 165 mm Sierpień 2017 TUR_COX-Gas_B_10 Strona 5

6 Przepływomierze turbinowe, Seria precyzyjnych przepływomierzy do gazu OZNACZENIE KOOWE Precyzyjny przepływomierz turbinowy Cox do gazu Model Precyzyjny przepływomierz turbinowy do gazu CPG Rozmiar przepływomierza 8-4 (Przyłącze 1/2", otwór 1/4") (Przyłącze 1/2", otwór 3/8") 86 8 (Przyłącze 1/2", otwór 1/2") (Przyłącze 5/8") (Przyłącze 3/4") (Przyłącze 1") (Przyłącze 1-1/4") (Przyłącze 1-1/2") (Przyłącze 2") 32 Typ przyłącza 37 MS Flare NPT Kołnierz ANSI 150# Kołnierz ANSI 300# Kołnierz ANSI 600# Łożyskowanie Hybrydowe ceramiczne łożysko kulkowe, do pracy z wodą/węglowodorami Przetwornik RF 2-Pinowy MS C RF 2-FL C RF FL C RT RF 3-Pinowy MS C kondycjoner, iskrobezpieczny RF 3-Pinowy MS C Wzm., ATEX, iskrobezpieczny RF 3-Pinowy MS C Wzm. RF 6-Pinowy MS C Wzm., RT RF 6-Pinowy Micro IN C Amp, RT RF 3-FL C Wzm. MAG 2-Pinowy MS C G Gęstość gazu Niska Średnia Wysoka Opcje specjalne 3-cyfrowy, specjalny kod (zostawić puste dla zamówień specjalnych) AN NP F1 F2 F3 C C01 C02 C03 C04 C05 C06 C07 C08 C09 M01 L M H XXX UWAGA: Kołnierze o wyższych ciśnieniach i inne typy przyłączy są dostępne na specjalne zamówienie. Odnośnie szczegółów należy skonsultować się z fabryką. Strona 6 TUR_COX-Gas_B_10 Sierpień 2017

7 Karta techniczna STRONA PUSTA Sierpień 2017 TUR_COX-Gas_B_10 Strona 7
