Zawory odcinające iglicowe, typu SNV-ST i SNV-SS CHGŁODNICTWO I KLIMATYZACJA. Dokumentacja techniczna

Transkrypt

1 Zawory odcinające iglicowe, typu i SNV-SS CHGŁODNICTWO I KLIMATYZACJA Dokumentacja techniczna

2 Zawory odcinające iglicowe, typu i SNV-SS Spis treści Strona Wprowadzenie... Charakterystyka... Dane techniczne...4 Konstrukcja...4 Przyłącza...4 Specyfikacja materiałowa...5 Wymiary i waga...6 Zamawianie...7 Akcesoria DKRCI.PD.KB0.A2.49 / 520H1010 Danfoss A/S (AC-DSL / MWA),

3 Zawory odcinające iglicowe, typu i SNV-SS Wprowadzenie SNV-SS (z rurką zewnętrzną) (przyłącze manometryczne) SNV-SS (z rurką zewnętrzną) Zawory i SNV-SS zostały zaprojektowane do przemysłowych instalacji chłodniczych jako zawory serwisowe, które cechują się doskonałą charakterystyką przepływu. Charakterystyka Odpowiednie do wszystkich niepalnych, powszechnie stosowanych czynników chłodniczych właczając R 717(NH ), R744(CO 2 ) i innych obojętnych gazów /cieczy w zależności od kompatybilności materiałów uszczelnienia. Odpowiednie do zastosowań przemysłowych, zaprojektowane specjalnie do wysokich ciśnień i szerokiego zakresu temperatur. i SNV-SS mają uszczelniane gniazda zaworu (metal- metal) Zwarte i lekkie zawory, łatwe w montażu i obsłudze. Dowolny kierunek przepływu. Dobre charakterystyki przepływu. Każdy zawór jest czytelnie oznaczony. Podane informacje zawierają: typ i wielkość. Korpus i osłona wykonane ze stali odpowiedniej do niskich temperatur (stal nierdzewna dla SNV-SS), zgodnie z ustawodawstwem UE (Pressure Equipment Directiwe) i wymogami międzynarodowych towarzystw klasyfikacyjnych. Bezpieczna konstrukcja wewnętrzna uniemożliwia wykręcenie trzpienia przy otwieraniu zaworu. Maksymalne ciśnienie robocze: 52 bar g (754 psi g). Zawory o wyższych ciśnieniach roboczych dostępne na żądanie. Zakres temperatur: 60/+150 C ( 76/+02 F) Danfoss A/S (AC-DSL / MWA), DKRCI.PD.KB0.A2.49 / 520H1010

4 Zawory odcinające iglicowe, typu i SNV-SS Dane techniczne Czynniki chłodnicze Odpowiednie do wszystkich niepalnych powszechnie stosowanych czynników chłodniczych właczając R 717 i R744 (CO 2 ) oraz do obojętnych gazów / cieczy. Bardziej szczegółowe informacje znajdują się w instrukcji montażu. W celu uzyskania dalszych informacji prosimy o kontakt z Danfoss. Zakres temperatur 60/+150 C ( 76/+02 F). Maksymalne ciśnienie robocze Zawory są zaprojektowane na maksymalne ciśnienie robocze 52 bar g (754 psi g). Zawory na wyższe ciśnienie robocze są dostępne na życzenie Konstrukcja Przyłącza Przyłącza Dostępne z następującymi przyłączami: CD Pierścień zacinający MPT Zewnętrzny gwint rurowy NPT ANSI FPT Wewnętrzny gwint rurowy NPT ANSI G Gwint rurowy W Do spawania Korpus Wykonany ze specjalnej stali przeznaczonej do pracy w niskiej temperaturze. Wrzeciono Wyposażony we wrzeciono ze stali nierdzewnej, idealne do uszczelnienia pierścieniami uszczelniającymi typu O-ring Montaż Nie jest wymagany określony kierunek przepływu. Zawór został tak zaprojektowany, żeby wytrzymał wysokie ciśnienia wewnętrzne. Jednakże układ rurociągów powinien być projektowany tak, aby uniknąć pułapek cieczowych i zmniejszyć ryzyko wzrostu ciśnienia spowodowanego przez rozszerzalność cieplną cieczy. Dalsze informacje - patrz instrukcja montażu i SNV-SS. CD 6 CD10 Pierścień zacinający, DIN 861 & DIN 901 klasa L, du = 6 mm Pierścień zacinający, DIN 861 & DIN 901 klasa L, du = 10 mm 1 /4 MPT /8 MPT Zewnętrzny gwint rurowy 1 /4 NPT ANSI Zewnętrzny gwint rurowy /8 NPT ANSI d u średnica zewnętrzna rury Uwaga: Akcesoria montażowe nie wchodzą w zakres dostawy. 1 /4 FPT /8 FPT Wewnętrzny gwint rurowy 1 /4 NPT ANSI Wewnętrzny gwint rurowy /8 NPT ANSI G 1 /2 G 1 /2 W 1 /2 do spawania OD = 21. mm (0.89 cala) T = 2. mm (0.091 cala) 4 DKRCI.PD.KB0.A2.49 / 520H1010 Danfoss A/S (AC-DSL / MWA),

5 Zawory odcinające iglicowe, typu i SNV-SS Specyfikacja materiałowa i SNV-SS (z rurką zewnętrzną) Nr Część Materiał EN JIS ASTM 1 Korpus Stal P285QH EN SFL 2 G 205 LF2 A50 Stal nierdzewna (SNV-SS) XSCrNi18-10, AISI 04 2 Wrzeciono Stal nierdzewna X8CrNiS 18-9 SUS 0 AISI 0 EN 10088' DIN (SNV-SS only) Pierścień blokujący Stal 4 Pierścień uszczelniający Teflon 5 Uszczelka kołpaka Nylon 6 Nakrętka głowicy Stal 7 Kołpak uszczelniający Stal Danfoss A/S (AC-DSL / MWA), DKRCI.PD.KB0.A2.49 / 520H1010 5

6 Zawory odcinające iglicowe, typu i SNV-SS Wymiary i waga (przyłącze manometryczne) Typ C G Waga Typ C G Waga mm kg cale lb (man.) mm kg cale lb / SNV-SS (z rurką zewnętrzną) Typ C G L Waga Podana waga jest wartością przybliżoną., SNV-SS Z rurką zewn. Z rurką zewn. Z rurką zewn. SNV-SS Z rurką zewn. mm kg cale lb mm kg cale lb mm kg cale lb mm kg cale lb 6 DKRCI.PD.KB0.A2.49 / 520H1010 Danfoss A/S (AC-DSL / MWA),

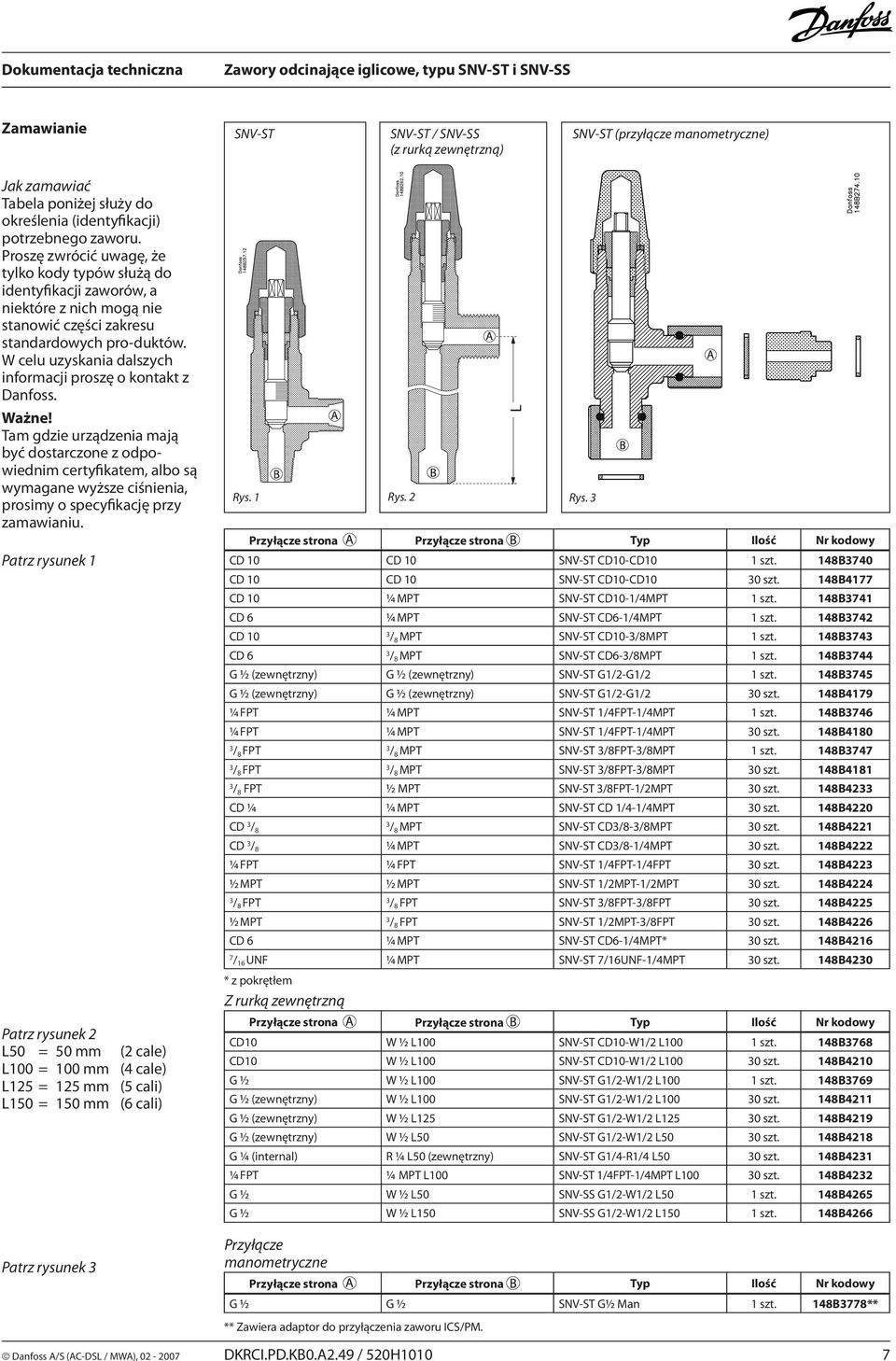

7 Zawory odcinające iglicowe, typu i SNV-SS Zamawianie / SNV-SS (z rurką zewnętrzną) (przyłącze manometryczne) Jak zamawiać Tabela poniżej służy do określenia (identyfikacji) potrzebnego zaworu. Proszę zwrócić uwagę, że tylko kody typów służą do identyfikacji zaworów, a niektóre z nich mogą nie stanowić części zakresu standardowych pro-duktów. W celu uzyskania dalszych informacji proszę o kontakt z Danfoss. Ważne! Tam gdzie urządzenia mają być dostarczone z odpowiednim certyfikatem, albo są wymagane wyższe ciśnienia, prosimy o specyfikację przy zamawianiu. Patrz rysunek 1 Patrz rysunek 2 L50 = 50 mm (2 cale) L100 = 100 mm (4 cale) L125 = 125 mm (5 cali) L150 = 150 mm (6 cali) Rys. 1 Przyłącze strona Przyłącze strona Typ Ilość Nr kodowy CD 10 CD 10 CD10-CD10 1 szt. 148B740 CD 10 CD 10 CD10-CD10 0 szt. 148B4177 CD 10 1/4 MPT CD10-1/4MPT 1 szt. 148B741 CD 6 1/4 MPT CD6-1/4MPT 1 szt. 148B742 CD 10 / 8 MPT CD10-/8MPT 1 szt. 148B74 CD 6 / 8 MPT CD6-/8MPT 1 szt. 148B744 G ½ (zewnętrzny) G ½ (zewnętrzny) G1/2-G1/2 1 szt. 148B745 G ½ (zewnętrzny) G ½ (zewnętrzny) G1/2-G1/2 0 szt. 148B4179 1/4 FPT 1/4 MPT 1/4FPT-1/4MPT 1 szt. 148B746 1/4 FPT 1/4 MPT 1/4FPT-1/4MPT 0 szt. 148B4180 / 8 FPT / 8 MPT /8FPT-/8MPT 1 szt. 148B747 / 8 FPT / 8 MPT /8FPT-/8MPT 0 szt. 148B4181 / 8 FPT ½ MPT /8FPT-1/2MPT 0 szt. 148B42 CD 1/4 1/4 MPT CD 1/4-1/4MPT 0 szt. 148B4220 CD / 8 / 8 MPT CD/8-/8MPT 0 szt. 148B4221 CD / 8 1/4 MPT CD/8-1/4MPT 0 szt. 148B4222 1/4 FPT 1/4 FPT 1/4FPT-1/4FPT 0 szt. 148B422 ½ MPT ½ MPT 1/2MPT-1/2MPT 0 szt. 148B4224 / 8 FPT / 8 FPT /8FPT-/8FPT 0 szt. 148B4225 ½ MPT / 8 FPT 1/2MPT-/8FPT 0 szt. 148B4226 CD 6 1/4 MPT CD6-1/4MPT* 0 szt. 148B / 16 UNF 1/4 MPT 7/16UNF-1/4MPT 0 szt. 148B420 * z pokrętłem Z rurką zewnętrzną L Rys. 2 Rys. Przyłącze strona Przyłącze strona Typ Ilość Nr kodowy CD10 W ½ L100 CD10-W1/2 L100 1 szt. 148B768 CD10 W ½ L100 CD10-W1/2 L100 0 szt. 148B4210 G ½ W ½ L100 G1/2-W1/2 L100 1 szt. 148B769 G ½ (zewnętrzny) W ½ L100 G1/2-W1/2 L100 0 szt. 148B4211 G ½ (zewnętrzny) W ½ L125 G1/2-W1/2 L125 0 szt. 148B4219 G ½ (zewnętrzny) W ½ L50 G1/2-W1/2 L50 0 szt. 148B4218 G 1/4 (internal) R 1/4 L50 (zewnętrzny) G1/4-R1/4 L50 0 szt. 148B421 1/4 FPT 1/4 MPT L100 1/4FPT-1/4MPT L100 0 szt. 148B422 G ½ W ½ L50 SNV-SS G1/2-W1/2 L50 1 szt. 148B4265 G ½ W ½ L150 SNV-SS G1/2-W1/2 L150 1 szt. 148B4266 Patrz rysunek Przyłącze manometryczne Przyłącze strona Przyłącze strona Typ Ilość Nr kodowy G ½ G ½ G½ Man 1 szt. 148B778** ** Zawiera adaptor do przyłączenia zaworu ICS/PM. Danfoss A/S (AC-DSL / MWA), DKRCI.PD.KB0.A2.49 / 520H1010 7

8 Zawory odcinające iglicowe, typu i SNV-SS Akcesoria Typ Typ przyłącza Ilość Nr kodowy Nypel do spawania z nakrętką łączącą i O-ringiem CD 10 1 szt Nakrętka zaślepiająca z uszczelką G 1/2 1 szt CD 6 Pierścień zacinający + nakrętka łącząca CD 6 1 szt. 148B4182 CD 10 Pierścień zacinający + nakrętka łącząca CD 10 1 szt. 148B szt. 148B4186 Nypel do spawania z uszczelką aluminiową G½-ND6 2 szt. 148B4184 Mufa redukcyjna (razem z uszczelkami aluminiowymi) 1 / 4 FPT ½ G 1 szt. 148B860 Mufa redukcyjna (razem z uszczelkami aluminiowymi) / 8 G - ½ G 1 szt. 148B861 Danfoss nie ponosi odpowiedzialności za możliwe błędy w katalogach, broszurach i innych materiałach drukowanych. Danfoss zastrzega sobie prawo do wprowadzania zmian w produktach bez uprzedzenia. Zamienniki mogą być dostarczone bez dokonywania jakichkolwiek zmian w specyfikacjach już uzgodnionych. Wszystkie znaki towarowe w tym materiale są własnością odpowiednich spółek. Danfoss, logotyp Danfoss są znakami towarowymi Danfoss A/S. Wszystkie prawa zastrzeżone. Danfoss Sp. z o.o. ul. Chrzanowska Grodzisk Mazowiecki Telefon: (0-22) Telefax: (0-22) chlodnictwo@danfoss.pl 8 DKRCI.PD.KB0.A2.49 / 520H1010 Danfoss A/S (AC-DSL / MWA),
