Karta techniczna. Przepływomierze turbinowe. Przepływomierze precyzyjne OPIS KALIBRACJE APLIKACJE

Transkrypt

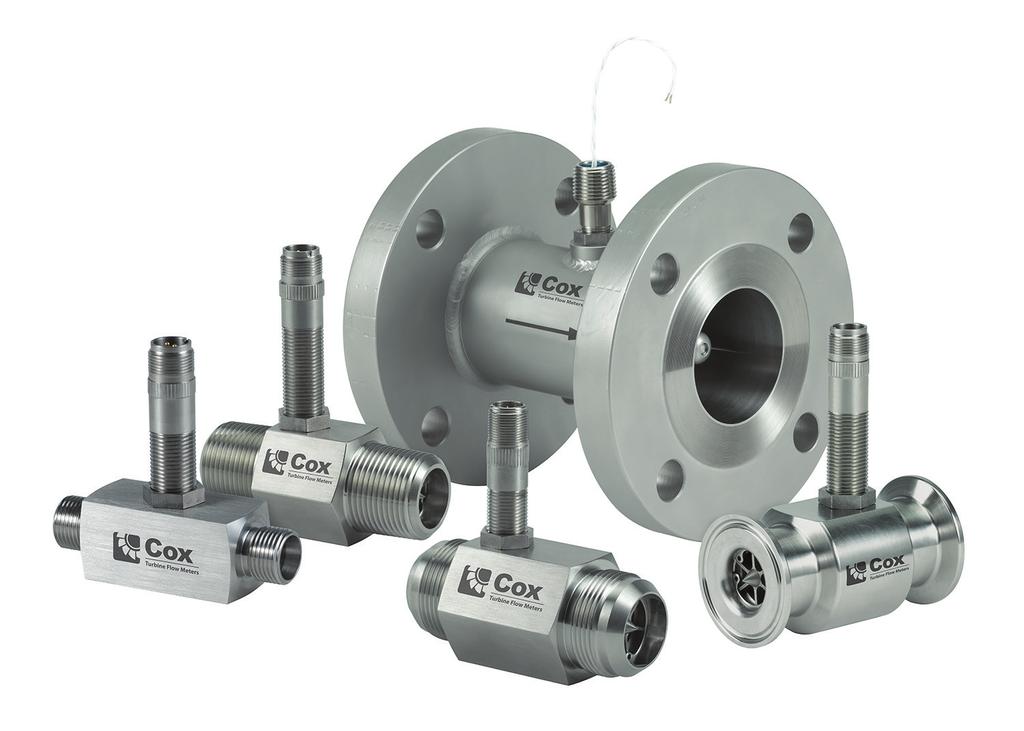

1 Przepływomierze turbinowe Przepływomierze precyzyjne OPIS Przepływomierze turbinowe ox posiadają niespotykaną liniowość skutkującą minimalizacją lub pomijaniem wpływu lepkości spowodowaną zmianami temperatury. Przepływomierze dostępne są z różnymi przyłączami, średnicami i opcjami spełniając wymagania większości aplikacji oferując jednocześnie szeroki zakresu pomiaru. echy Rozszerzona liniowość Śrubowy układ turbiny Szeroki wybór przetworników eramiczne łożyska kulkowe o wysokiej jakości 6-ostrzowy suport turbiny Zakład identyfikowalny ze standardami NIST Szeroki wybór przyłączy PLIKJE Korzyści Rozszerzony użytkowy zakres pomiaru z mniejszą czułością na wpływ temperatury/lepkości na wyjściu. Wyjątkowy czas odpowiedzi i zredukowany spadek ciśnienia. Spełnienie wymagań aplikacji pod kątem temperatury i sygnałów wyjściowych. Łożyska kulkowe zapewniają prawie idealną kulistość, wyższą twardość Rockwella oraz są lżejsze i odporniejsze na temperatury niż łożyska ze stali nierdzewnej 440. Eliminują zużycie adhezyjne i są idealne do pracy w cieczach niesmarnych jak ciecze kriogeniczne i woda. Polepszone warunki przepływu. Zewnętrzne audyty zapewniające niepewność kalibracji. Współzależność laboratorium w celu weryfikacji że wszystkie kalibratory dają ten sam wynik. N, NPT, króćce wężowe, kołnierze, do wysokich ciśnień, tri-clamp oraz przyłącza specjalne do konkretnego rodzaju instalacji. KLIRJE Kalibracje przeprowadzane są przy użyciu różnych mieszanek rozpuszczalnika i oleju aby zasymulować bieżące warunki cieczy. Dla zmiennych warunków temperatury przeprowadza się kilka kalibracji do określenia uniwersalnej krzywej lepkości (UV). W procesie kalibracji wykorzystuje się komputer przepływu do śledzenia temperatury i kompensacji lepkości cieczy. Flow Dynamics dostosowuje kalibracje w celu odwzorowania warunków procesu oraz tak aby zapewnić najlepszą dokładność. Kalibracje przeprowadzane są przez nasze akredytowane laboratorium Flow Dynamics NVLP (Nr ) w Scottsdale Z z użyciem kalibratorów o niepewności ± 0,05% odczytu i powtarzalności ± 0,02%. Użytkownicy mogą być pewni że przepływomierze ox są dostarczane z najlepszą w swojej klasie kalibracją, identyfikowalną ze standardami NIST. Przepływomierze precyzyjne ox są idealnym rozwiązaniem do aplikacji standardowych i o wysokim ciśnieniu w stanowiskach testowych i procesach przemysłowych w branży motoryzacyjnej, lotniczej oraz ogólnej. TUR_OX_D_10_1608 Karta techniczna

2 Przepływomierze turbinowe, Przepływomierze precyzyjne DZIŁNIE I OSIĄGI Podczas przepływu cieczy przez przepływomierz jego turbina wprawiana jest w ruch obrotowy. Łopatki turbiny poruszając się w polu magnetycznym lub fal radiowych, generują impulsy proporcjonalnie do natężenia przepływu. Każdy impuls przesyłany jest do elektroniki przepływomierza gdzie wzmacniany jest wyjściowy sygnał impulsowy. Wyjątkowa liniowość, do 100:1, jest osiągana w zależności od rozmiaru przepływomierza. W połączeniu z procesorem przepływu, liniowość przepływomierza wzrasta ze standardowej ± 0,50 do ± 0,1% odczytu w całym powtarzalnym zakresie pomiaru, jednocześnie zapewniając kompensację temperaturową. Wpływy temperatury na przepływomierz są kompensowane przy użyciu współczynników rozszerzalności cieplnej, zawartych w równaniach Strouhal-Roshko i zapewniają dokładne i powtarzalne wyniki pomiarów. SPEYFIKJ Powtarzalność ± 0,02% odczytu Liniowość ± 0,50% (± 0,1% z procesorem przepływu) Niepewność kalibratora ± 0,05% odczytu Wyjście częstotliwościowe Hz zas odpowiedzi 2 3 ms (przy 1,2 cst) Korpus Stal nierdzewna 316 Materiały Wałki Stal nierdzewna 316 konstrukcyjne Turbina Stal nierdzewna 17-4 PH Łożyska eramiczne UUWG: Poniższe dane odnoszą się do dwóch typów przetworników, radiowo-częstotliwościowych i magnetycznych. Przetworniki radiowo-częstotliwościowe (RF) poszerzają mierzalny liniowy zakres pomiaru poprzez eliminację oporu magnetycznego. Przetworniki RF wymagają zewnętrznego zasilania podczas gdy przetworniki magnetyczne same generują moc do wytworzenia sygnału wyjściowego i zazwyczaj posiadają większą odporność na wysokie temperatury. Standardowe zakresy pomiaru Przetwornik (RF) Zakres liniowy 2 Zakres nieliniowy, powtarzalny Δp 1 przy Model l/min kg/h maks. Zakresowość przepływie liniowa l/min kg/h Zakresowość g/cm ,76 11,36 34,47 518,46 15:1 0,19 11,36 8,62 518,46 60:1 0, ,14 22,71 51, ,91 20:1 0,23 22,71 10, ,91 0,60 8 1,51 35,96 68, ,55 24:1 0,34 35,96 15, ,55 0,60 100:1 10 1,89 58,67 86, ,46 30:1 0,61 58,67 27, ,46 0, ,78 113,56 172, ,56 30:1 1,13 113,56 51, ,56 0, ,06 246,05 276, ,2 40:1 1,70 246,05 77, ,2 0, ,19 359,61 328, ,7 50:1 2,46 359,61 112, ,7 0,60 150:1 24 9,84 586,74 449, ,9 60:1 3,97 586,74 181, ,9 0, , ,48 535, ,7 100:1 7, ,48 362, , Spadek ciśnienia obliczony wg MIL-PRF-17024E, Type II przy 25, i ciężarze właściwym 0, Liniowy zakres przepływu podany dla lepkości 1,2 cst. zęstotliwość wyjściowa przy maks. przepływie 1500 Hz Strona 2 TUR_OX_D_10

3 Karta techniczna Przetwornik magnetyczny, zakres liniowy 10:1 Zakres rozszerzony Liniowy 2 Model l/min kg/h Δp 1 przy 10:1 Współczynnik K Impulsy/Litr 3 kg/cm 2 zęstotliwość wyjściowa Min./Maks. (Hz) 8-4 0,95 9,46 43,09 431,82 0, ,95 11,36 43,09 518,46 12:1 120/ ,89 18,93 86,18 864,10 0, ,89 22,71 86, ,91 12:1 120/ ,84 28,39 129, ,91 0, ,27 34,07 103, ,37 15:1 96/ ,73 47,32 215, ,01 0, ,79 56,78 172, ,28 15:1 96/ ,46 94,74 431, ,47 0, ,68 113,56 259, ,56 20:1 72/ ,93 189,27 864, ,93 0, ,46 227,13 432, ,1 24:1 60/ ,39 283, , ,4 0, ,36 340,69 518, ,6 30:1 48/ ,32 473, , ,3 0, ,93 567,81 864, ,8 30:1 48/ ,64 946, , ,6 0, , , , ,6 48:1 30/ Spadek ciśnienia obliczony wg MIL-PRF-17024E, Type II przy 25, i ciężarze właściwym 0, Zakres rozszerzony jest liniowy dla cieczy o lepkości do 1,5 cst. Powyżej 2,0 cst sygnał jest nieliniowy ale powtarzalny. 3. Współczynnik K różni się nieznacznie dla każdego przepływomierza. Wartość ciśnienia dla przyłączy N Model Średnica cal (mm) Korpus: Stal nierdzewna bar MPa bar MPa bar MPa 8-4 0,25 (6,35 mm) , , , ,37 (9,52 mm) , , ,2 8 0,50 (12,7 mm) , , ,3 10 0,62 (15,87 mm) , , ,8 12 0,75 (19,05 mm) , , ,2 16 1,00 (25,4 mm) , , ,8 20 1,25 (31,75 mm) , , ,4 24 1,50 (38,1 mm) , , ,3 32 2,00 (50,8 mm) ,1 97 9,7 72 7,2 Wartość ciśnienia dla przyłączy HP Model iągłe Testowe Rozrywające MPa bar MPa bar MPa bar Wszystkie modele 34, , , Wartość ciśnienia dla przyłączy NPT Model Średnice ISO/NPT Gwinty wewnętrzne cal (mm) bar MPa 8-4 0,25 (6,35 mm) , ,37 (9,52 mm) ,4 8 0,50 (12,7mm) ,5 10 0,75 (19,05 mm) ,5 12 0,75 (19,05 mm) ,5 16 1,00 (25,4 mm) ,8 20 1,25 (31,75 mm) ,4 24 1,50 (38,1 mm) ,1 32 2,00 (50,8 mm) ,3 UWGI: 1. Wartości ciśnień podane dla temperatur do 37,8. 2. Wartości ciśnień obliczone z dopuszczalną wartością naprężenia bar dla stali nierdzewnej 316 zgodnie z normą SME Tabela przedstawia bezpieczne ciśnienie robocze zgodnie z normą SME UUWG: Zaleca się aby przepływomierz posiadał przyłącza N a adaptery NPT znajdowały sie na końcach prostownic. To zapobiega powstaniu uskoku w strumieniu przy przepływomierzu i zapewnia ukształtowany profil przepływu. Jeśli przyłącza NPT zostały wybrane ze względu na wysokie ciśnienie wtedy obecność uskoku jest nieunikniona a kalibracja będzie uwzględniała zaburzony profil. TUR_OX_D_10 Strona 3

4 Przepływomierze turbinowe, Przepływomierze precyzyjne Wartości ciśnienia dla przyłączy kołnierzowych (zgodnie ze standardem SME 16.5) Kołnierz NSI MPa ar 150# 1, # 5, # 9, # 14, # 24, # 41,4 414 UWGI: 1. Specyfikacja podana dla maksymalnego dopuszczonego ciśnienia roboczego w MPa / ar przy 37,8 lub mniej. 2. Stal nierdzewna Wartości ciśnienia dla przyłączy Tri-lamp Model Średnica Korpus: Stal nierdzewna 316 cal (mm) bar MPa 8-4 0,25 (6,35 mm) , ,37 (9,52 mm) ,3 8 0,50 (12,7 mm) ,3 10 0,62 (15,87 mm) 41 4,1 12 0,75 (19,05 mm) 41 4,1 16 1,00 (25,4 mm) 41 4,1 20 1,25 (31,75 mm) 41 4,1 24 1,50 (38,1 mm) 41 4,1 32 2,00 (50,8 mm) 38 3,8 UUWG: Specyfikacja w tej tabeli bazuje na przyłączach Tri-lover 13MHHS, z uszczelką una-n i temperaturą cieczy 21,1. Inne typy przyłączy mogą posiadać inne wartości ciśnienia. Strona 4 TUR_OX_D_10

5 Karta techniczna WYMIRY Wymiar odnosi się do najczęściej stosowanego przetwornika. ieżący wymiar może się różnić w zależności od typu przetwornika. Odnośnie szczegółów należy skontaktować się z fabryką. Przyłącza N 2X PRZYŁĄZE S4395 SZEŚIOKĄTNY PROSTOKĄTNY Model Przyłącze (RF) (MG) 8-4 0,50 (12,70 mm) 62,23 mm 81,28 mm 68,58 mm 28,45 mm korpus kwadratowy 8-6 0,50 (12,70 mm) 62,23 mm 81,28 mm 68,58 mm 28,45 mm korpus kwadratowy 8 0,50 (12,70 mm) 62,23 mm 83,82 mm 71,12 mm 28,45 mm korpus kwadratowy 10 0,625 (15,88 mm) 69,08 mm 83,82 mm 71,12 mm 31,75 mm korpus kwadratowy 12 0,75 (19,05 mm) 82,55 mm 86,36 mm 73,66 mm 31,75 mm korpus kwadratowy 16 1,00 (25,40 mm) 90,42 mm 88,90 mm 76,20 mm 41,40 mm korpus sześciokątny 20 1,25 (31,75 mm) 103,1 mm 91,44 mm 78,74 mm 47,75 mm korpus sześciokątny 24 1,50 (38,10 mm) 116,6 mm 96,52 mm 83,82 mm 57,15 mm korpus sześciokątny 32 2,00 (50,80 mm) 153,9 mm 101,6 mm 88,90 mm 69,85 mm korpus sześciokątny Przyłącza NPT 2X PRZYŁĄZE NPT SZEŚIOKĄTNY PROSTOKĄTNY Model Przyłącze (RF) (MG) 8-4 0,50 (12,70 mm) 68,58 mm 81,28 mm 68,58 mm 28,45 mm korpus kwadratowy 8-6 0,50 (12,70 mm) 68,58 mm 81,28 mm 68,58 mm 28,45 mm korpus kwadratowy 8 0,50 (12,70 mm) 68,58 mm 83,82 mm 71,12 mm 28,45 mm korpus kwadratowy 10 0,75 (19,05 mm) 83,57 mm 83,82 mm 71,12 mm 31,75 mm korpus kwadratowy 12 0,75 (19,05 mm) 83,57 mm 86,36 mm 73,66 mm 31,75 mm korpus kwadratowy 16 1,00 (25,40 mm) 96,01 mm 88,90 mm 76,20 mm 41,40 mm korpus sześciokątny 20 1,25 (31,75 mm) 107,4 mm 91,44 mm 78,74 mm 47,75 mm korpus sześciokątny 24 1,50 (38,10 mm) 118,6 mm 96,52 mm 83,82 mm 57,15 mm korpus sześciokątny 32 2,00 (50,80 mm) 149,6 mm 101,6 mm 88,90 mm 69,85 mm korpus sześciokątny TUR_OX_D_10 Page 5

6 Przepływomierze turbinowe, Przepływomierze precyzyjne Przyłącza kołnierzowe 2X KOŁNIERZE (ZGODNIE Z SME 16.5) Ø Model (RF) (MG) Kołnierz 150# Kołnierz 300# Kołnierz 600# ,0 mm 81,28 mm 68,58 mm 89 mm 95 mm 95 mm ,0 mm 81,28 mm 68,58 mm 89 mm 95 mm 95 mm 8 127,0 mm 83,82 mm 71,12 mm 89 mm 95 mm 95 mm ,7 mm 83,82 mm 71,12 mm 89 mm 95 mm 95 mm ,7 mm 86,36 mm 73,66 mm 99 mm 117 mm 117 mm ,7 mm 88,90 mm 76,20 mm 108 mm 124 mm 124 mm ,4 mm 91,44 mm 78,74 mm 117 mm 133 mm 133 mm ,4 mm 96,52 mm 83,82 mm 127 mm 155 mm 155 mm ,1 mm 101,6 mm 88,90 mm 152 mm 165 mm 165 mm Króćce wężowe 2X PRZYŁĄZE MS33658 SZEŚIOKĄTNY PROSTOKĄTNY Model Przyłącze (RF) (MG) 8-4 0,50 (12,70 mm) 80,77 mm 81,28 mm 68,58 mm 28,45 mm korpus kwadratowy 8-6 0,50 (12,70 mm) 80,77 mm 81,28 mm 68,58 mm 28,45 mm korpus kwadratowy 8 0,50 (12,70 mm) 80,77 mm 83,82 mm 71,12 mm 28,45 mm korpus kwadratowy 10 0,625 (15,88 mm) 82,30 mm 83,82 mm 71,12 mm 31,75 mm korpus sześciokątny 12 0,75 (19,05 mm) 82,55 mm 86,36 mm 73,66 mm 31,75 mm korpus sześciokątny 16 1,00 (25,40 mm) 90,42 mm 88,90 mm 76,20 mm 41,40 mm korpus sześciokątny 20 1,25 (31,75 mm) 114,3 mm 91,44 mm 78,74 mm 47,75 mm korpus sześciokątny 24 1,50 (38,10 mm) 127,0 mm 96,52 mm 83,82 mm 57,15 mm korpus sześciokątny 32 2,00 (50,80 mm) 165,1 mm 101,6 mm 88,90 mm 69,85 mm korpus sześciokątny Page 6 TUR_OX_D_10

7 Karta techniczna Przyłącza Tri-lamp 2X PRZYŁĄZE TRI-LMP (ZGODNIE Z SME PE) Model Przyłącze (RF) (MG) Rozmiar przyłącza 8-4 0,50 (12,70 mm) 90,42 mm 81,28 mm 68,58 mm 38,10 mm 8-6 0,50 (12,70 mm) 90,42 mm 81,28 mm 68,58 mm 38,10 mm 0,75 (19,05 mm) 8 0,50 (12,70 mm) 90,42 mm 83,82 mm 71,12 mm 38,10 mm 10 1,25 (31,75 mm) 90,42 mm 83,82 mm 71,12 mm 44,96 mm 12 1,25 (31,75 mm) 90,42 mm 86,36 mm 73,66 mm 44,96 mm 16 1,50 (31,80 mm) 90,42 mm 88,90 mm 76,20 mm 50,55 mm 1,50 (38,10 mm) 20 1,50 (31,80 mm) 116,6 mm 91,44 mm 78,74 mm 55,12 mm 24 1,50 (31,80 mm) 116,6 mm 96,52 mm 83,82 mm 60,45 mm 32 2,00 (50,80 mm) 153,9 mm 101,6 mm 88,90 mm 80,77 mm 2,00 (50,80 mm) Przyłącza do wysokich ciśnień 2X PRZYŁĄZE S33514 (Zgodnie z S4375) SZEŚIOKĄTNY PROSTOKĄTNY Model Przyłącze (RF) (MG) 8-4 0,50 (12,70 mm) 82,55 mm 81,28 mm 68,58 mm 28,45 mm korpus kwadratowy 8-6 0,50 (12,70 mm) 82,55 mm 81,28 mm 68,58 mm 28,45 mm korpus kwadratowy 8 0,50 (12,70 mm) 88,90 mm 83,82 mm 71,12 mm 28,45 mm korpus kwadratowy 10 0,625 (15,88 mm) 101,6 mm 83,82 mm 71,12 mm 31,75 mm korpus kwadratowy 12 0,75 (19,05 mm) 114,3 mm 86,36 mm 73,66 mm 38,10 mm korpus kwadratowy 16 1,00 (25,40 mm) 120,7 mm 88,90 mm 76,20 mm 41,40 mm korpus sześciokątny 20 1,25 (31,75 mm) 139,7 mm 91,44 mm 78,74 mm 47,75 mm korpus sześciokątny 24 1,50 (38,10 mm) 152,4 mm 96,52 mm 83,82 mm 57,15 mm korpus sześciokątny 32 2,00 (50,80 mm) 177,8 mm 101,6 mm 88,90 mm 69,85 mm korpus sześciokątny TUR_OX_D_10 Page 7

8 Przepływomierze turbinowe, Przepływomierze precyzyjne OZNZENIE KODOWE Precyzyjne przepływomierze turbinowe ox Model Precyzyjny przepływomierz turbinowy PT Rozmiar przepływomierza 8-4 (Przyłącze 1/2", otwór 1/4") (Przyłącze 1/2", otwór 3/8") 86 8 (Przyłącze 1/2",otwór 1/2") (Przyłącze 5/8") (Przyłącze 3/4") (Przyłącze 1") (Przyłącze 1-1/4") (Przyłącze 1-1/2") (Przyłącze 2") 32 Typ przyłącza 37 MS Flare NPT Do wysokich ciśnień Króćce wężowe Tri-lamp Kołnierz NSI 150# Kołnierz NSI 300# Kołnierz NSI 600# Łożyskowanie Hybrydowe, ceramiczne łożysko kulkowe, do pracy z wodą/węglowodorami Przetwornik RF 2-Pinowy MS RF 2-FL RF FL RTD RF 3-Pinowy MS kondycjoner, iskrobezpieczny RF 3-Pinowy MS Wzm., TEX, iskrobezpieczny RF 3-Pinowy MS Wzm. RF 6-Pinowy MS Wzm., RTD RF 6-Pinowy Micro DIN Wzm., RTD RF 3-FL Wzm. MG 2-Pinowy MS Modele 8-4 i G MG 2-Pinowy MS Modele G Opcje specjalne 3-cyfrowy, specjalny kod (zostawić puste dla zamówień specjalnych) N NP HP H T F1 F2 F M01 M02 XXX UWG: U Kołnierze o wyższych ciśnieniach i inne typy przyłączy są dostępne na specjalne zamówienie. Odnośnie szczegółów należy skonsultować się z fabryką. ontrol. Manage. Optimize. OX INSTRUMENTS jest zastrzeżonym znakiem towarowym adger Meter, Inc. Inne znaki towarowe pojawiające się w tym dokumencie są własnością ich odpowiednich podmiotów. W związku z ciągłym rozwojem, usprawnianiem i polepszaniem produktów, adger Meter zastrzega sobie prawo do zmian produktu lub specyfikacji bez powiadomienia, z wyjątkiem istniejących, umownych zobowiązań adger Meter, Inc. Wszystkie prawa zastrzeżone. meryki adger Meter 4545 West rown Deer Rd PO ox Milwaukee, WI Meksyk adger Meter de las mericas, S.. de.v. Pedro Luis Ogazón N 32 Esq. ngelina N 24 olonia Guadalupe Inn P México, DF México Europa, Eastern Europe ranch Office (Polska, Łotwa, Litwa, Estonia, Ukraina, iałoruś) adger Meter Europe ul. Korfantego Knurów Poland Europa, liski Wschód i fryka adger Meter Europa GmbH Nurtinger Str Neuffen Germany Europa, Middle East ranch Office adger Meter Europe PO ox Dubai Silicon Oasis, Head Quarter uilding, Wing, Office #209 Dubai / UE Republika zeska adger Meter zech Republic s.r.o. Maříkova 2082/ rno, zech Republic Słowacja adger Meter Slovakia s.r.o. Racianska 109/ ratislava, Slovakia zja Pacyficzna adger Meter 80 Marine Parade Rd Parkway Parade Singapore hiny adger Meter Hangzhong Road Minhang District Shanghai hina Szwajcaria adger Meter Swiss G Mittelholzerstrasse ern Switzerland Legacy Document Number: 42-N, 42-NPT, 42-FLG
