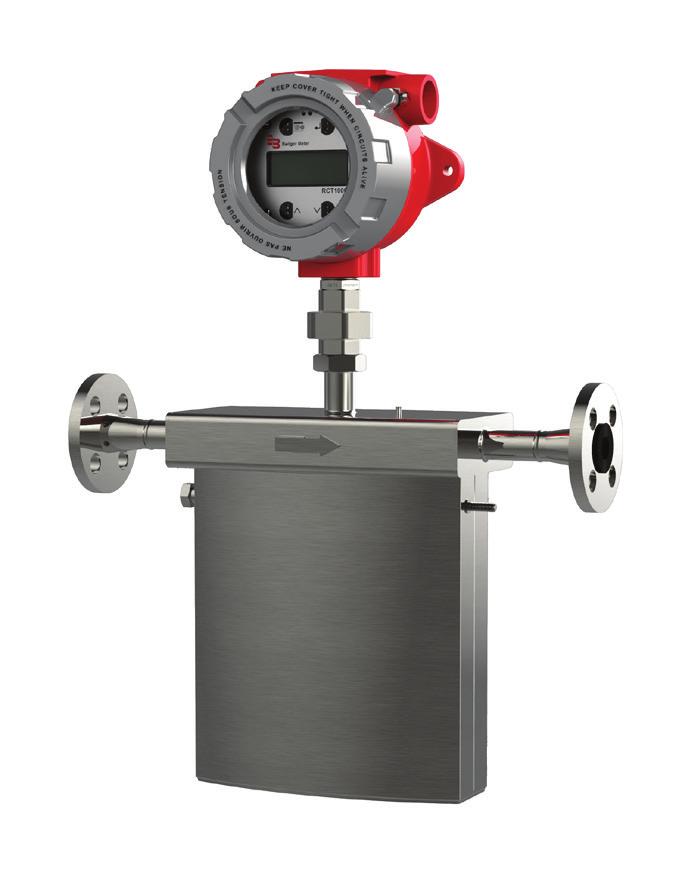

1 Przepływomierz masowy oriolisa RT1000 z czujnikami RS OPIS Przepływomierz masowy RT1000 dokonuje pomiaru przepływu przez bezpośredni pomiar przepływu masy i gęstości cieczy w szerokim zakresie temperatury i z dużą dokładnością. Dla cieczy homogenicznych składających się z dwóch składników jak np. cukier i woda, przepływomierz RT1000 może określić stężenie i masę każdego składnika bazując na właściwościach cieczy i pomiarze gęstości. Dodatkowo, całkowicie drożny układ pozwala na użycie z takimi cieczami jak zawiesiny i inne ciecze o dużej lepkości, ciecze nieprzewodzące które są trudne do pomiaru przez inne technologie. PLIKJ Konstrukcja przepływomierza oriolisa i zasada pomiaru sprawiają że jest on wyjątkowy w pomiarze: Olejów i paliw Homogenicznych zawiesin i szlamów Środków adhezyjnych, klejów i spoiw Powłok i utwardzaczy Farb, aromatów, witamin i innych dodatków Olejów jadalnych i tłuszczy DZIŁNI Przepływomierze oriolisa mierzą jednocześnie przepływ masy, gęstość i temperaturę. W trakcie przepływu cieczy przez wibrującą rurę, siły indukowane przez przepływ powodują jej odchylanie. Te małe odchylenia są mierzone przez odpowiednio umieszczone czujniki. Wynikiem tego jest przesunięcie fazowe pomiędzy sygnałami czujników i jest wprost proporcjonalne do przepływu masy. Zmiana gęstości cieczy powoduje zmiany częstotliwości rezonansowej które są również mierzone przez czujniki. zujniki przepływu posiadają dwie rury pomiarowe które wibrują przeciwnie do siebie w celu redukcji wpływu wibracji na pomiar przepływu. Temperatura jest mierzona przez wewnętrzny czujnik RTD w celu obliczenia efektu cieplnego mającego wpływ na częstotliwość wibracji rury i może być użyty jako wyjściowy sygnał pomiarowy. SYSTM RGULJI Przetwornik RT1000 posiada wiele możliwości na integrację wyjść w nowych i istniejących procesach. Funkcja dozownika i regulatora PID pozwala na bezpośrednią możliwość regulacji urządzeń, np. zaworów, przez użycie wyjść cyfrowych lub analogowych. Dodatkowo, programowalne wyjścia cyfrowe mogą sygnalizować warunki alarmowe. Dostępne są opcje sieciowe: thernet/ip, Modbus TP/IP i Modbus RTU. OBSŁUG Bez części ruchomych, wibrujące rury pomiarowe mają bardzo mały wpływ na mechaniczne zużycie co skutkuje dłuższą żywotnością i mniejszą ilością naprawa niż wiele innych technologii pomiaru. DIGNOSTYK Oprogramowanie RT onsole oferuje znacznie więcej narzędzi niż opcje konfiguracji. Użytkownik może uzyskać zaawansowane dane pomiarowe i analizy trendu funkcjonalności jak również weryfikacji systemu dzięki opcji HealthTrack, która przechwytuje krytyczne parametry działania. ZLTY Wysoce dokładny, bezpośredni pomiar: Przepływu masy Gęstości Określenie stężenia homogenicznych cieczy na bazie dwóch składników Otwarta droga przepływu Brak wymagań prostych odcinków rurociągu Bezobsługowy Wiele możliwości integracji Zaawansowane oprogramowanie diagnostyczne () Karta techniczna

2 Przepływomierz masowy oriolisa, RT1000 z czujnikami RS SPYFIKJ Kompletny system pomiarowy w wersji rozdzielnej składa się z poniższych elementów; każdy dostępny osobno: zujnik Przetwornik Kabel Specyfikacja układu RS018, RS025, RS050 (opcja 2) ±0,2% odczytu ±0,05% pełnej skali Niepewność Przepływ masowy (iecze) RS100, RS200, RS300 (opcja 1) ±0,1% odczytu ±0,025% pełnej skali RS (opcja 6) ±0,1% odczytu* Gęstość RS018, RS025, RS050 ±0,002 g/cm 3 RS100, RS200, RS300 ±0,0005 g/cm 3 Powtarzalność RS018, RS025, RS050, RS100, RS200, RS300 ±0,05% odczytu ± stabilność zera RS018, RS025, RS050 ±0,05% pełnej skali RS100, RS200, RS300 (opcja 1) ±0,025% pełnej skali Stabilność zera RS100 (opcja 6) ±3,35 kg/h RS200 (opcja 6) ±9,79 kg/h RS300 (opcja 6) ±9,68 kg/h Strefa bezpieczna Opcja rozdzielna N/S 22.2 No Opcja kompaktowa I I, Zn 1 x/x db ia IIB T4 Gb Przeciwwybuchowa dla I I Div 1 Grp D z zujnik iskrobezpieczny dla I I Div 1 Grp D ertyfikaty bezpieczeństwa csus Przetwornik rozdzielny I I, Zn 1 x/x db [ia Ga] IIB T4 Gb Przeciwwybuchowy dla I I Div 1 Grp D zujnik rozdzielny I I, Zn 0 x/x ia IIB T4 Ga Iskrobezpieczny dla I I Div 1 Grp D Opcja kompaktowa II 2 G x db ia IIB T4 Gb TX / Ix Przetwornik rozdzielny II 2 (1) G x db [ia Ga] IIB T4 Gb zujnik rozdzielny II 1 G x ia IIB T4 Ga Pomiar gęstości Przepływu, odniesienia, PI, Brix, Baume i netto oleju * Gdy natężenie przepływu jest mniejsze niż 10% pełnej skali, dokładność = +[0,1% + (stabilność zera / natężenie przepływu) x 100%) odczytu. Zakresy pomiaru Model Wielkość nominalna i ekwiwalentna Ilość rur Zakres pomiaru Równoważnik objętościowy 1g/cm średnica rurociągu pomiarowych kg/min kg/hr l/min l/h RS018 1/2, 3/ , , RS025 1/2, 1/ , , RS050 1/2, 1/ , , RS , , RS , , RS , , Dane techniczne czujników Maksymalne dopuszczalne ciśnienie (ze względu na typ przyłącza) Model NPT Kołnierz lass 150 Kołnierz lass 300 DN PN40 Tri-lamp RS bar 19 bar 49.6 bar 40 bar 14 bar RS bar 19 bar 49.6 bar 40 bar 14 bar iśnienie RS bar 19 bar 49.6 bar 40 bar 14 bar RS bar 19 bar 49.6 bar 40 bar 14 bar RS bar 19 bar 49.6 bar 40 bar 14 bar RS bar 49.6 bar 40 bar 14 bar Materiały mokre Standard Stal nierdzewna 316L ieczy Strefy bezpieczne: Strefy niebezpieczne: Temperatura Dokładność ± 1 Powtarzalność ± 0,3 Przyłącza procesowe NPT (RS ), Kołnierz lass 150, Kołnierz lass 300, DN PN40, Tri-lamp Zgodność N MR0175/ISO Strona 2

3 Karta techniczna Przetworniki Model Model RTN RTX RTX z wyświetlaczem Obudowa NM 4X (IP66); aluminiowa NM 4 (IP65); aluminiowa malowana NM 4X (IP66); aluminiowa malowana malowana proszkowo, proszkowo, polikarbonat, uretan i stal proszkowo, polikarbonat, uretan i stal polikarbonat, uretan i stal nierdzewna nierdzewna ze szklanym oknem nierdzewna bez okna szklanego 115/230V ; ±15% 50/60 Hz 25W Zasilanie maksimum 20 28V D; 15W maksimum 18 28V D; 15W maksimum Temperatura otoczenia Konfiguracja ztery przyciski HMI lub konfiguracja za Konfiguracja za pomocą ztery optyczne przyciski HMI lub pomocą RT onsole RT onsole konfiguracja za pomocą RT onsole Wyświetlacz Wejście RTD nalogowe I/O Zasilanie zewnętrzne Standard (1 wejście) Opcjonalnie (1 dodatkowe wejście) Wyjście Wejścia Wyjście częstotliwościowe/impulsowe yfrowe I/O Wyjścia 4 linie 20 znaków; alfanumeryczny; mozaikowy; podświetlany LD Wbudowany platynowy czujnik RTD 100 Ohm w korpusie czujnika przepływu 4 linie 20 znaków; alfanumeryczny; mozaikowy; podświetlany LD Dodatkowe wejście na platynowy czujnik RTD 100 Ohm 3 żyły, drugi czujnik RTD dla użytkowników chcących wykalibrować ich czujnik RTD 3x 4 20 m (0 22 m), maks. obciążenie 500 Ohms, rozdzielczość Dwa (trzy z opcją HRT) 4 20 m (0 22 m), maks. obciążenie 500 wyjścia około 16 bit; możliwość Ohms, rozdzielczość wyjścia około 16 bit; możliwość przypisania do przypisania do przepływu masy, przepływu masy, objętości, gęstości, temperatury, stężenia, PID objętości, gęstości, temperatury, stężenia, i podobnych pomiarów. Definiowany prąd błędu w zakresie 0 22 m PID i podobnych pomiarów. Definiowany prąd błędu w zakresie 0 22 m Dwa wejścia 0 5V D. 20k Ohm impedancji wejściowej, około 12 bitów rozdzielczości Wewnętrzne zasilanie 24V D, 100 m maks. (dla funkcji dozowania, częstotliwości wyj. i podobnych aplikacji) Jedno wejście 0 5V D. 20k Ohm impedancji wejściowej, około 12 bitów rozdzielczości Jeden tranzystor open collector, konfigurowany (Maks. 3 khz), akumulator 0 10 Hz; PWM z 1 khz, 5 28V D carrier. Przypisanie do przepływu, sumatora, PID, temperatury, gęstości, stężenia lub innego pomiaru ztery 5 28V D, 50 m maks. pobór Dwa 5 28V D, 50 m maks. pobór prądu(wymagany zewnętrzny prądu(wymagany zewnętrzny rezystor rezystor pullup resistor) pullup resistor) Wejścia ztery 5 24V D, 1k Ohm impedancji Trzy 5 24V D, 1k Ohm impedancji Standard Modbus RTU (I 485/RS485) Port Opcja Modbus TP/IP & thernet/ip komunikacji Opcja HRT 7 Standardowy port konfiguracji Interfejs USB 2.0 (za pomocą gniazda Mini B) dla oprogramowania RT onsole Sześć alarmów Hi/Lo; larm statusu na larmy wyświetlaczu, przypisanie do wyjścia Sześć alarmów Hi/Lo; larm statusu na wyświetlaczu, przypisanie do cyfrowego 2 lub 4 i dostępne przez wyjścia cyfrowego 2 i dostępne przez komunikację cyfrową komunikację cyfrową Odległość transmisji Do 30 metrów; w przypadku dłuższych odległości należy skontaktować się z producentem Wielkości mierzone Przepływ masy w przód i tył oraz suma, gęstość, temperatura; stężenie, przepływ objętościowy i suma (pochodne) Inne funkcje Dozowanie, regulator PID. Nastawne wszystkie funkcje I/O ZSTWY KBLI Zestawy zawierają kabel, osłonę kabla i osłonę wtyki kabla czujnika. R XX R XX Zestaw, kabel w osłonie PV XX=długość w stopach*; 20, 35, 50, 70, 100 Zestaw, kabel w osłonie FP XX=długość w stopach*; 20, 35, 50, 70, 100 Zakres temperatury: Zakres temperatury: Zestaw do strefy bezpiecznej R XX Kabel w osłonie TF XX=długość w stopach*; 20, 35, 50, 70, 100 * 20 ft = 6 m; 35 ft = 10 m; 50 ft = 15 m; 70 ft = 21 m; 100 ft = 30 m Zakres temperatury: Kabel do strefy niebezpiecznej Strona 3

4 Przepływomierz masowy oriolisa, RT1000 z czujnikami RS WYMIRY Przetwornik RTX, Wymiary obudowy montowanej kompaktowo B D B D 167 mm 132 mm 152 mm 116 mm ± 3 mm 35 mm Przetwornik RTX, Wymiary obudowy montowanej rozdzielnie B D B D 167 mm 132 mm 341 mm 116 mm ± 3 mm 35 mm Strona 4

5 Karta techniczna Wymiary obudowy przetwornika RTN Minimalny prześwit 210 mm RTN F D B Otwory montażowe Średnica 4,8 mm B D F 249,9 mm 203,2 mm 261,6 mm 109,2 mm 93,0 mm 211,2 mm Przetwornik RTN, Opcja montażu na rurze Uchwyt montażowy Śruby #8-32 UN-2B Uchwyt montażowy Śruby #8-32 UN-2B Montaż na rurze pionowej Montaż na poziomej rurze Tylko przetwornik RTN, Wymiary uchwytu na rurę B D H G F B D F G H 139,7 mm 101,6 mm 28,2 mm 15,9 mm 31,8 mm 96,5 mm 133,6 mm 152,4 mm Strona 5

6 Przepływomierz masowy oriolisa, RT1000 z czujnikami RS Wymiary czujników, RS018 RS300 ±10 Przyłącze (Patrz Uwaga) B Figure 1: Wymiary dużych czujników D zujnik Średnica 1 B D (Standard) (Rozdzielny) RS018 1/ mm mm mm mm mm 464 mm RS025 1/2 406 mm mm mm mm mm 500 mm RS050 1/2 470 mm mm mm mm mm 590 mm RS mm mm mm mm mm 845 mm RS mm mm mm mm mm 823 mm RS mm mm mm mm mm 1125 mm 1 ± 3 mm 2 ± 4 mm 3 ± 6 mm UUwaga: Dostępne przyłącza to gwinty NPT (pokazane), Kołnierze NSI lass 150 lub lass 300, lub inne; wymiary i są niezmienne. SZUNKOW WGI Tylko czujnik Tylko przetwornik Tylko kable RS lb 6,8 kg RTN 6,4 lb 2,9 kg R820*** 20 6 lb 2,7 kg RS lb 7,3 kg RTX 3,4 lb 1,8 kg R820*** 35 8 lb 3,6 kg RS lb 11,8 kg RTX-K Kompakt 4,9 lb 2,2 kg R820*** lb 4,5 kg RS lb 21,3 kg RTX-K Rozdzielny 8,2 lb 3,7 kg R820*** lb 5,9 kg RS lb 40,8 kg R820*** lb 7,7 kg RS lb 99,3 kg Strona 6

7 Karta techniczna OPJ KOMUNIKJI RS-485 Network thernet HRT Wszystkie przepływomierze RT1000 wyposażone są w port I-485 z komunikacją Modbus RTU Opcjonalny moduł thernet pozwala na komunikację przez Modbus TP/IP lub thernet/ip Opcjonalny moduł HRT, w wersji z kompaktowym przetwornikiem OPROGRMOWNI RT onsole to oprogramowanie na systemy P które może być wykorzystane do konfiguracji, obsługi i diagnostyki przepływomierzy oriolisa RT1000. Dodatkowo, oprogramowanie może rejestrować, przedstawiać graficznie charakterystykę cieczy i parametry dla celów porównawczych. Oprogramowanie RT onsole jest dostarczane wraz przepływomierzem RT1000. KSORI W celu uzyskania informacji odnośnie dostępności, cen i dostaw dodatkowych akcesoriów należy skontaktować się z producentem. Strona 7

8 Przepływomierz masowy oriolisa, RT1000 z czujnikami RS OZNZNI KODOW Oznaczenie kodowe czujnika (Opcja z przetwornikiem montowanym rozdzielnie) Model Przepływomierz masowy Badger Meter oriolis Średnica nominalna i średnica ekwiwalentna RS 1/2, 3/16 (4,76 mm) 018 1/2, 1/4 (6,35 mm) 025 1/2, 1/2 (12,70 mm) 050 1, 1 (25,40 mm) 100 2, 2 (50,80 mm) 200 3, 3 (76,20 mm) 300 Materiały mokre Stal nierdzewna 316L Typ przyłączy NPT (zujniki ) Kołnierz SM B lb (zujniki ) Kołnierz SM B lb (zujniki ) Kołnierz PN40 Tri-clamp Opcje montażu elektroniki Przetwornik zamontowany rozdzielnie ertyfikaty Ogólny/Strefa bezpieczna S lass I, Div 1; lass I, Zone 0 TX I.S. Zone 0 czujnik Ix I.S. Zone 0 czujnik Kalibracja/Niepewność przepływomierza iecze Przepływ masowy: 0,1% odczytu ± 0,025% pełnej skali (czujniki 100, 200, 300) 1 Przepływ masowy: 0,2% odczytu ± 0,05% pełnej skali (czujniki ) 2 Przepływ masowy: 0,1% odczytu (czujniki 200, 300) 6 Zarezerwowane Brak (Zarezerwowane) Specjalne Specjany kod (pozostawić pusty dla wykonań niestandardowych) S *Istnieje możliwość dostawy z innymi przyłączami. Skontaktować się z producentem odnośnie ceny i czasu dostawy. NPT F FB PNB TRI R G H N XXX Oznaczenie kodowe przetwornika do stref bezpiecznych (Montaż rozdzielny) RT N - K - D2 R - - Komunikacja Modbus RTU i thernet (Modbus TP/IP, thernet/ip) Modbus RTU (Standardowo we wszystkich modelach) Połączenie czujnika Strefy bezpieczne (tylko RTN) M N Oznaczenie kodowe przetwornika do stref niebezpiecznych (Montaż rozdzielny) RT X - K - R - ertyfikaty S lass I, Div 1; lass I Zone 1 TX I.S. Zone 1 Ix I.S. Zone 1 Komunikacja Modbus RTU i thernet (Modbus TP/IP, thernet/ip) Modbus RTU (Standardowo we wszystkich modelach) Modbus RTU i HRT H1 1 1 M H Strona 8

9 Karta techniczna Oznaczenie kodowe przetwornika z czujnikiem w wersji kompaktowej Model zujnik RT1000 Średnica nominalna i natężenie przepływu RS 1/2 / DN kg/h 018 1/2 / DN kg/h 025 1/2 / DN kg/h / DN kg/h / DN kg/h / DN kg/h 300 Materiały mokre Stal nierdzewna 316L Typ przyłączy* NPT (zujniki ) Kołnierz NSI 150 lb (zujniki ) Kołnierz NSI 300 lb (zujniki ) Kołnierz PN40 Tri-clamp Opcje montażu elektroniki Przetwornik zamontowany kompaktowo (tylko RTX) ertyfikaty S lass I, Div 1; lass I, Zone 0 TX I.S. Zone 0 czujnik Ix I.S. Zone 0 czujnik Kalibracja/Niepewność przepływomierza iecze (zujniki ) Przepływ masowy: 0,2% odczytu ±0,05% pełnej skali (zujniki ) Przepływ masowy: 0,1% odczytu ±0,025% pełnej skali Przepływ masowy: 0,1% odczytu Zarezerwowane Brak (Zarezerwowane) Wyświetlacz Przetwornik przeciwwybuchowy, Wyświetlacz / Klawiatura Przetwornik przeciwwybuchowy, Bez wyświetlacza / Klawiatura Komunikacja Modbus RTU i thernet (Modbus TP/IP, thernet/ip) Modbus RTU (Standardowo we wszystkich modelach) Modbus RTU i HRT *Istnieje możliwość dostawy z innymi przyłączami. Skontaktować się z producentem odnośnie ceny i czasu dostawy. S NPT F FB PNB TRI M H N XK XN M H Strona 9

10 Przepływomierz masowy oriolisa, RT1000 z czujnikami RS STRON PUST Strona 10

11 Karta techniczna STRON PUST Strona 11

12 Przepływomierz masowy oriolisa, RT1000 z czujnikami RS ontrol. Manage. Optimize. Znaki towarowe pojawiające się w tym dokumencie są własnością ich odpowiednich podmiotów W związku z ciągłym rozwojem, usprawnianiem i polepszaniem produktów Badger Meter zastrzega sobie prawo do zmian produktu lub specyfikacji bez powiadomienia,z wyjątkiem istniejących, umownych zobowiązań Badger Meter, Inc. Wszystkie prawa zastrzeżone. meryki Badger Meter 4545 West Brown Deer Rd PO Box Milwaukee, WI Meksyk Badger Meter de las mericas, S.. de.v. Pedro Luis Ogazón N 32 sq. ngelina N 24 olonia Guadalupe Inn P México, DF México uropa, Bliski Wschód i fryka Badger Meter uropa GmbH Nurtinger Str Neuffen Germany uropa, Biuro na Bliskim Wschodzie Badger Meter urope PO Box Dubai Silicon Oasis, Head Quarter Building, Wing, Office #209 Dubai / U Republika zeska Badger Meter zech Republic s.r.o. Maříkova 2082/ Brno, zech Republic Słowacja Badger Meter Slovakia s.r.o. Racianska 109/B Bratislava, Slovakia zja Pacyficzna Badger Meter 80 Marine Parade Rd Parkway Parade Singapore hiny Badger Meter Hangzhong Road Minhang District Shanghai hina Szwajcaria Badger Meter Swiss G Mittelholzerstrasse Bern Switzerland
