Masowe Przepływomierze Termiczne Dla Gazów

Transkrypt

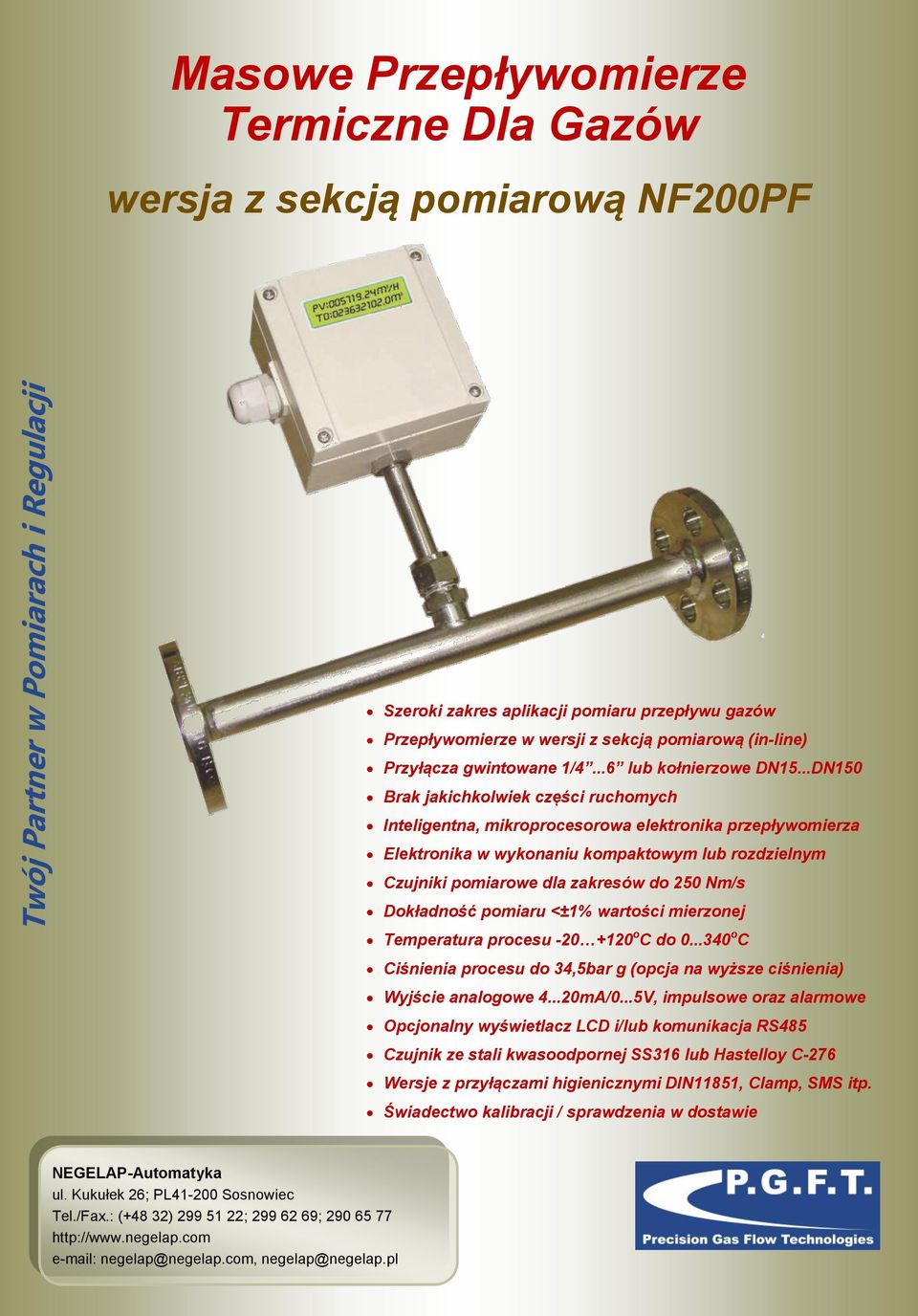

1 Masowe Przepływomierze Termiczne Dla Gazów wersja z sekcją pomiarową NF200PF Twój Partner w Pomiarach i Regulacji Szeroki zakres aplikacji pomiaru przepływu gazów Przepływomierze w wersji z sekcją pomiarową (in-line) Przyłącza gwintowane 1/4...6 lub kołnierzowe DN15...DN150 jakichkolwiek części ruchomych Inteligentna, mikroprocesorowa elektronika przepływomierza Elektronika w wykonaniu kompaktowym lub rozdzielnym Czujniki pomiarowe dla zakresów do 250 Nm/s Dokładność pomiaru <±1% wartości mierzonej Temperatura procesu o C do o C Ciśnienia procesu do 34,5bar g ( na wyższe ciśnienia) Wyjście analogowe mA/0...5V, impulsowe oraz alarmowe Opcjonalny wyświetlacz LCD i/lub komunikacja RS485 Czujnik ze stali kwasoodpornej SS316 lub Hastelloy C-276 Wersje z przyłączami higienicznymi DIN11851, Clamp, SMS itp. Świadectwo kalibracji / sprawdzenia w dostawie NEGELAP-Automatyka ul. Kukułek 26; PL Sosnowiec Tel./Fax.: (+48 32) ; ; negelap@negelap.com, negelap@negelap.pl

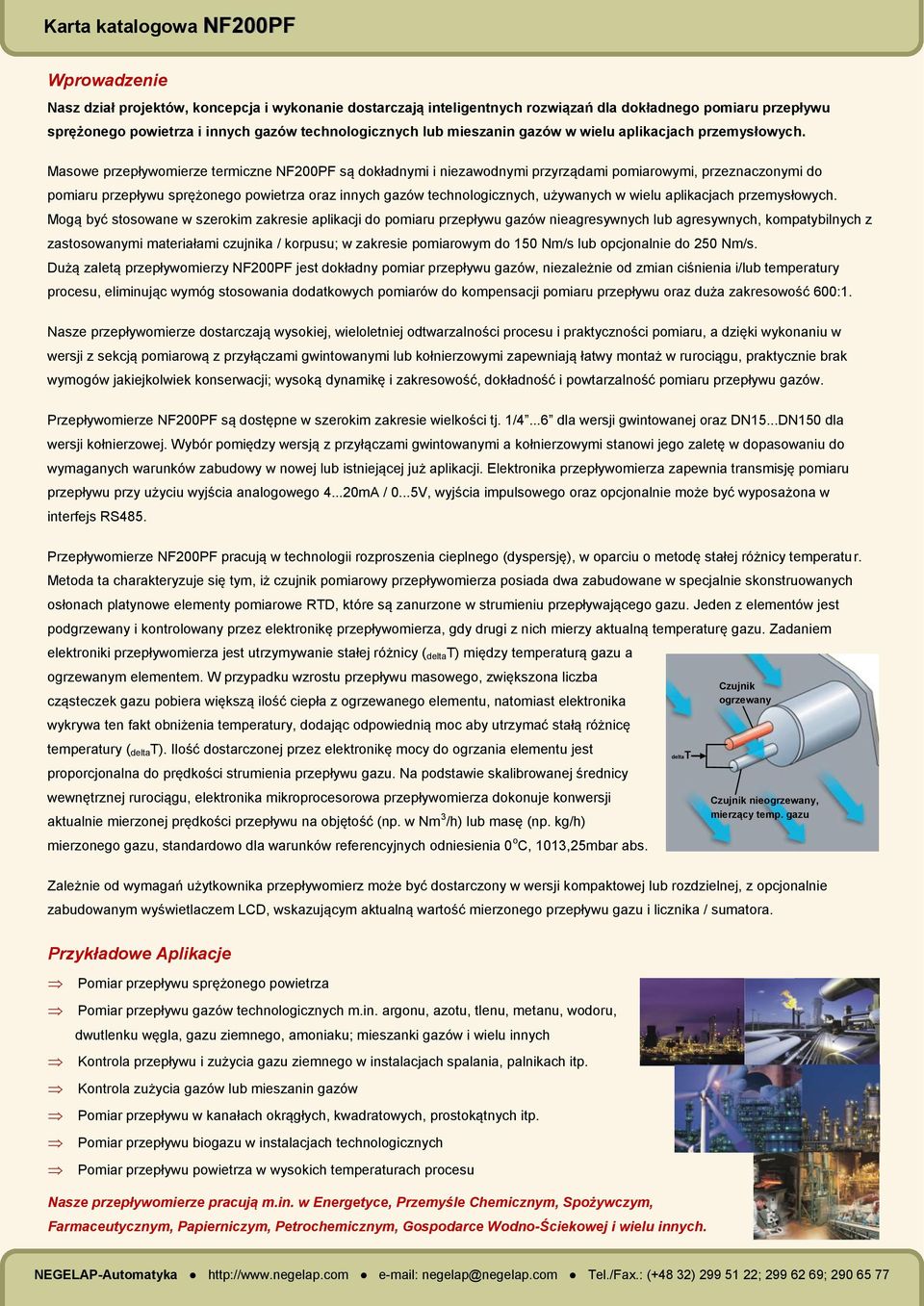

2 Wprowadzenie Nasz dział projektów, koncepcja i wykonanie dostarczają inteligentnych rozwiązań dla dokładnego pomiaru przepływu sprężonego powietrza i innych gazów technologicznych lub mieszanin gazów w wielu aplikacjach przemysłowych. Masowe przepływomierze termiczne NF200PF są dokładnymi i niezawodnymi przyrządami pomiarowymi, przeznaczonymi do pomiaru przepływu sprężonego powietrza oraz innych gazów technologicznych, używanych w wielu aplikacjach przemysłowych. Mogą być stosowane w szerokim zakresie aplikacji do pomiaru przepływu gazów nieagresywnych lub agresywnych, kompatybilnych z zastosowanymi materiałami czujnika / korpusu; w zakresie pomiarowym do 150 Nm/s lub opcjonalnie do 250 Nm/s. Dużą zaletą przepływomierzy NF200PF jest dokładny pomiar przepływu gazów, niezależnie od zmian ciśnienia i/lub temperatury procesu, eliminując wymóg stosowania dodatkowych pomiarów do kompensacji pomiaru przepływu oraz duża zakresowość 600:1. Nasze przepływomierze dostarczają wysokiej, wieloletniej odtwarzalności procesu i praktyczności pomiaru, a dzięki wykonaniu w wersji z sekcją pomiarową z przyłączami gwintowanymi lub kołnierzowymi zapewniają łatwy montaż w rurociągu, praktycznie brak wymogów jakiejkolwiek konserwacji; wysoką dynamikę i zakresowość, dokładność i powtarzalność pomiaru przepływu gazów. Przepływomierze NF200PF są dostępne w szerokim zakresie wielkości tj. 1/4...6 dla wersji gwintowanej oraz DN15...DN150 dla wersji kołnierzowej. Wybór pomiędzy wersją z przyłączami gwintowanymi a kołnierzowymi stanowi jego zaletę w dopasowaniu do wymaganych warunków zabudowy w nowej lub istniejącej już aplikacji. Elektronika przepływomierza zapewnia transmisję pomiaru przepływu przy użyciu wyjścia analogowego mA / 0...5V, wyjścia impulsowego oraz opcjonalnie może być wyposażona w interfejs RS485. Przepływomierze NF200PF pracują w technologii rozproszenia cieplnego (dyspersję), w oparciu o metodę stałej różnicy temperatur. Metoda ta charakteryzuje się tym, iż czujnik pomiarowy przepływomierza posiada dwa zabudowane w specjalnie skonstruowanych osłonach platynowe elementy pomiarowe RTD, które są zanurzone w strumieniu przepływającego gazu. Jeden z elementów jest podgrzewany i kontrolowany przez elektronikę przepływomierza, gdy drugi z nich mierzy aktualną temperaturę gazu. Zadaniem elektroniki przepływomierza jest utrzymywanie stałej różnicy ( delta T) między temperaturą gazu a ogrzewanym elementem. W przypadku wzrostu przepływu masowego, zwiększona liczba cząsteczek gazu pobiera większą ilość ciepła z ogrzewanego elementu, natomiast elektronika wykrywa ten fakt obniżenia temperatury, dodając odpowiednią moc aby utrzymać stałą różnicę temperatury ( delta T). Ilość dostarczonej przez elektronikę mocy do ogrzania elementu jest proporcjonalna do prędkości strumienia przepływu gazu. Na podstawie skalibrowanej średnicy wewnętrznej rurociągu, elektronika mikroprocesorowa przepływomierza dokonuje konwersji aktualnie mierzonej prędkości przepływu na objętość (np. w Nm 3 /h) lub masę (np. kg/h) mierzonego gazu, standardowo dla warunków referencyjnych odniesienia 0 o C, 1013,25mbar abs. deltat Czujnik ogrzewany Czujnik nieogrzewany, mierzący temp. gazu Zależnie od wymagań użytkownika przepływomierz może być dostarczony w wersji kompaktowej lub rozdzielnej, z opcjonalnie zabudowanym wyświetlaczem LCD, wskazującym aktualną wartość mierzonego przepływu gazu i licznika / sumatora. Przykładowe Aplikacje Pomiar przepływu sprężonego powietrza Pomiar przepływu gazów technologicznych m.in. argonu, azotu, tlenu, metanu, wodoru, dwutlenku węgla, gazu ziemnego, amoniaku; mieszanki gazów i wielu innych Kontrola przepływu i zużycia gazu ziemnego w instalacjach spalania, palnikach itp. Kontrola zużycia gazów lub mieszanin gazów Pomiar przepływu w kanałach okrągłych, kwadratowych, prostokątnych itp. Pomiar przepływu biogazu w instalacjach technologicznych Pomiar przepływu powietrza w wysokich temperaturach procesu Nasze przepływomierze pracują m.in. w Energetyce, Przemyśle Chemicznym, Spożywczym, Farmaceutycznym, Papierniczym, Petrochemicznym, Gospodarce Wodno-Ściekowej i wielu innych.

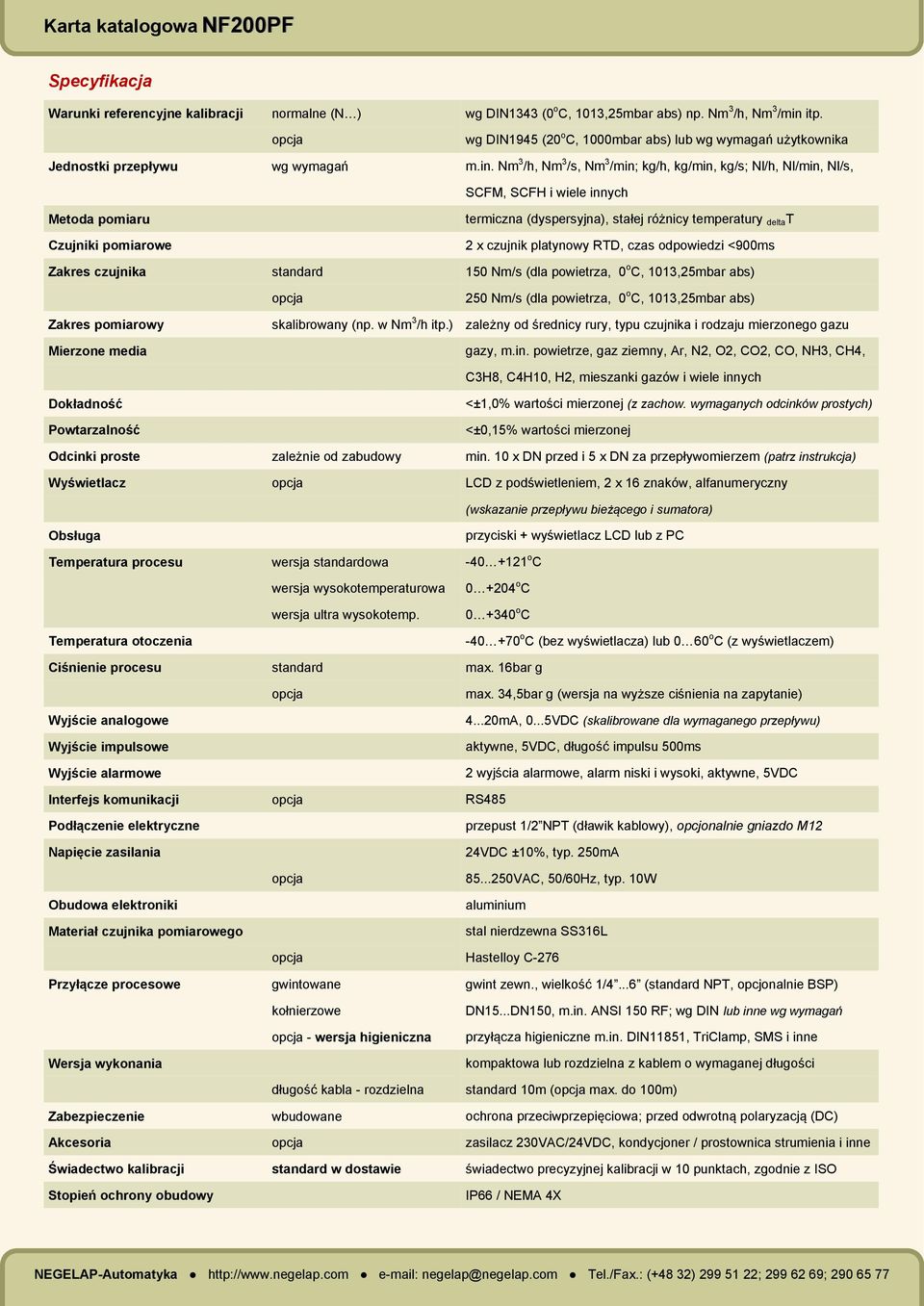

3 Specyfikacja Warunki referencyjne kalibracji normalne (N ) wg DIN1343 (0 o C, 1013,25mbar abs) np. Nm 3 /h, Nm 3 /min itp. wg DIN1945 (20 o C, 1000mbar abs) lub wg wymagań użytkownika Jednostki przepływu wg wymagań m.in. Nm 3 /h, Nm 3 /s, Nm 3 /min; kg/h, kg/min, kg/s; Nl/h, Nl/min, Nl/s, SCFM, SCFH i wiele innych Metoda pomiaru Czujniki pomiarowe termiczna (dyspersyjna), stałej różnicy temperatury delta T 2 x czujnik platynowy RTD, czas odpowiedzi <900ms Zakres czujnika standard 150 Nm/s (dla powietrza, 0 o C, 1013,25mbar abs) 250 Nm/s (dla powietrza, 0 o C, 1013,25mbar abs) Zakres pomiarowy Mierzone media skalibrowany (np. w Nm 3 /h itp.) zależny od średnicy rury, typu czujnika i rodzaju mierzonego gazu gazy, m.in. powietrze, gaz ziemny, Ar, N2, O2, CO2, CO, NH3, CH4, C3H8, C4H10, H2, mieszanki gazów i wiele innych Dokładność Powtarzalność <±1,0% wartości mierzonej (z zachow. wymaganych odcinków prostych) <±0,15% wartości mierzonej Odcinki proste zależnie od zabudowy min. 10 x DN przed i 5 x DN za przepływomierzem (patrz instrukcja) Wyświetlacz LCD z podświetleniem, 2 x 16 znaków, alfanumeryczny (wskazanie przepływu bieżącego i sumatora) Obsługa przyciski + wyświetlacz LCD lub z PC Temperatura procesu wersja standardowa o C wersja wysokotemperaturowa wersja ultra wysokotemp o C o C Temperatura otoczenia o C (bez wyświetlacza) lub 0 60 o C (z wyświetlaczem) Ciśnienie procesu standard max. 16bar g max. 34,5bar g (wersja na wyższe ciśnienia na zapytanie) Wyjście analogowe Wyjście impulsowe Wyjście alarmowe mA, 0...5VDC (skalibrowane dla wymaganego przepływu) aktywne, 5VDC, długość impulsu 500ms 2 wyjścia alarmowe, alarm niski i wysoki, aktywne, 5VDC Interfejs komunikacji RS485 Podłączenie elektryczne Napięcie zasilania przepust 1/2 NPT (dławik kablowy), opcjonalnie gniazdo M12 24VDC ±10%, typ. 250mA VAC, 50/60Hz, typ. 10W Obudowa elektroniki Materiał czujnika pomiarowego aluminium stal nierdzewna SS316L Hastelloy C-276 Przyłącze procesowe gwintowane gwint zewn., wielkość 1/4...6 (standard NPT, opcjonalnie BSP) kołnierzowe - wersja higieniczna DN15...DN150, m.in. ANSI 150 RF; wg DIN lub inne wg wymagań przyłącza higieniczne m.in. DIN11851, TriClamp, SMS i inne Wersja wykonania kompaktowa lub rozdzielna z kablem o wymaganej długości długość kabla - rozdzielna standard 10m ( max. do 100m) Zabezpieczenie wbudowane ochrona przeciwprzepięciowa; przed odwrotną polaryzacją (DC) Akcesoria zasilacz 230VAC/24VDC, kondycjoner / prostownica strumienia i inne Świadectwo kalibracji standard w dostawie świadectwo precyzyjnej kalibracji w 10 punktach, zgodnie z ISO Stopień ochrony obudowy IP66 / NEMA 4X

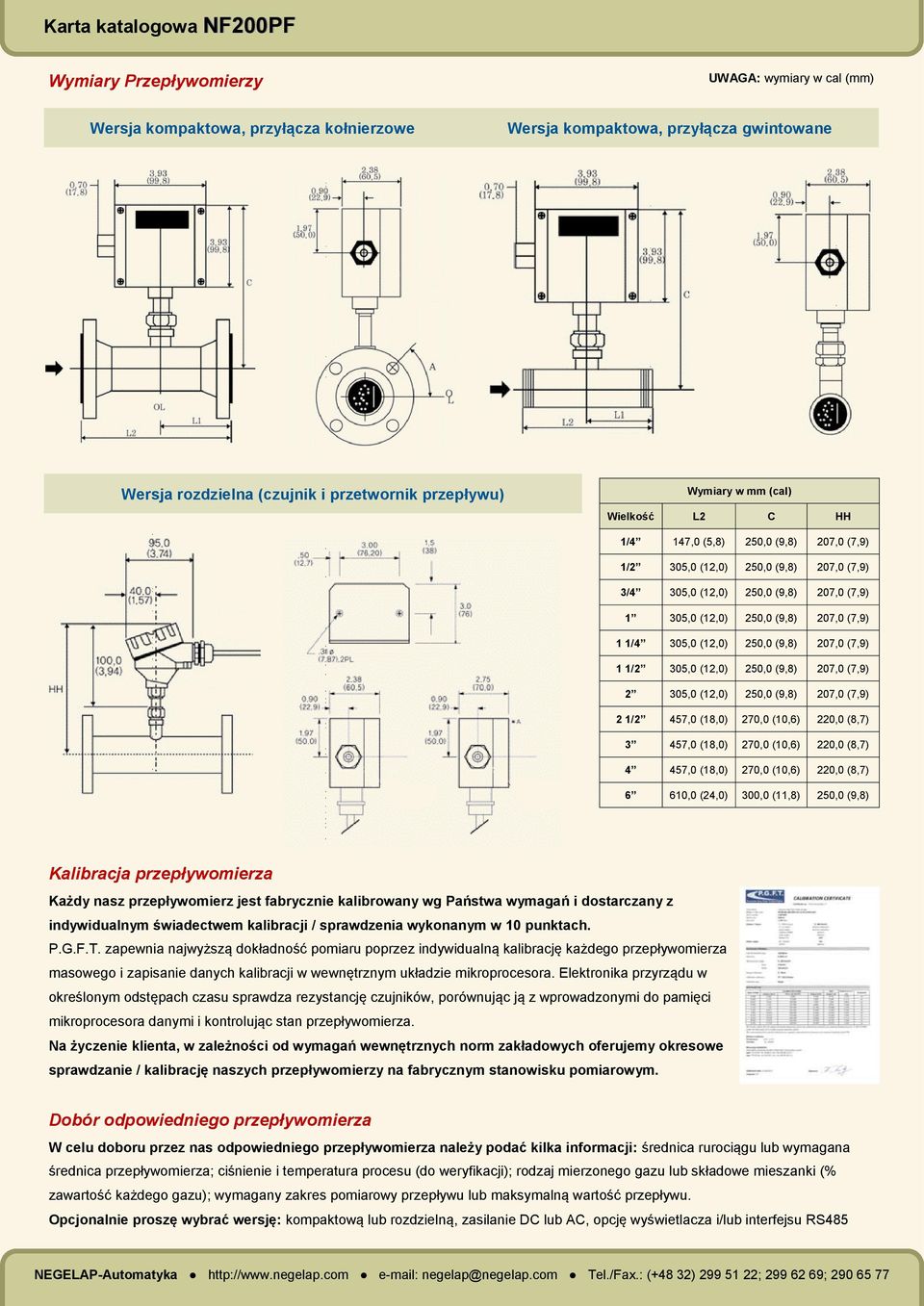

4 Wymiary Przepływomierzy UWAGA: wymiary w cal (mm) Wersja kompaktowa, przyłącza kołnierzowe Wersja kompaktowa, przyłącza gwintowane Wersja rozdzielna (czujnik i przetwornik przepływu) Wymiary w mm (cal) Wielkość L2 C HH 1/4 147,0 (5,8) 250,0 (9,8) 207,0 (7,9) 1/2 305,0 (12,0) 250,0 (9,8) 207,0 (7,9) 3/4 305,0 (12,0) 250,0 (9,8) 207,0 (7,9) 1 305,0 (12,0) 250,0 (9,8) 207,0 (7,9) 1 1/4 305,0 (12,0) 250,0 (9,8) 207,0 (7,9) 1 1/2 305,0 (12,0) 250,0 (9,8) 207,0 (7,9) 2 305,0 (12,0) 250,0 (9,8) 207,0 (7,9) 2 1/2 457,0 (18,0) 270,0 (10,6) 220,0 (8,7) 3 457,0 (18,0) 270,0 (10,6) 220,0 (8,7) 4 457,0 (18,0) 270,0 (10,6) 220,0 (8,7) 6 610,0 (24,0) 300,0 (11,8) 250,0 (9,8) Kalibracja przepływomierza Każdy nasz przepływomierz jest fabrycznie kalibrowany wg Państwa wymagań i dostarczany z indywidualnym świadectwem kalibracji / sprawdzenia wykonanym w 10 punktach. P.G.F.T. zapewnia najwyższą dokładność pomiaru poprzez indywidualną kalibrację każdego przepływomierza masowego i zapisanie danych kalibracji w wewnętrznym układzie mikroprocesora. Elektronika przyrządu w określonym odstępach czasu sprawdza rezystancję czujników, porównując ją z wprowadzonymi do pamięci mikroprocesora danymi i kontrolując stan przepływomierza. Na życzenie klienta, w zależności od wymagań wewnętrznych norm zakładowych oferujemy okresowe sprawdzanie / kalibrację naszych przepływomierzy na fabrycznym stanowisku pomiarowym. Dobór odpowiedniego przepływomierza W celu doboru przez nas odpowiedniego przepływomierza należy podać kilka informacji: średnica rurociągu lub wymagana średnica przepływomierza; ciśnienie i temperatura procesu (do weryfikacji); rodzaj mierzonego gazu lub składowe mieszanki (% zawartość każdego gazu); wymagany zakres pomiarowy przepływu lub maksymalną wartość przepływu. Opcjonalnie proszę wybrać wersję: kompaktową lub rozdzielną, zasilanie DC lub AC, opcję wyświetlacza i/lub interfejsu RS485

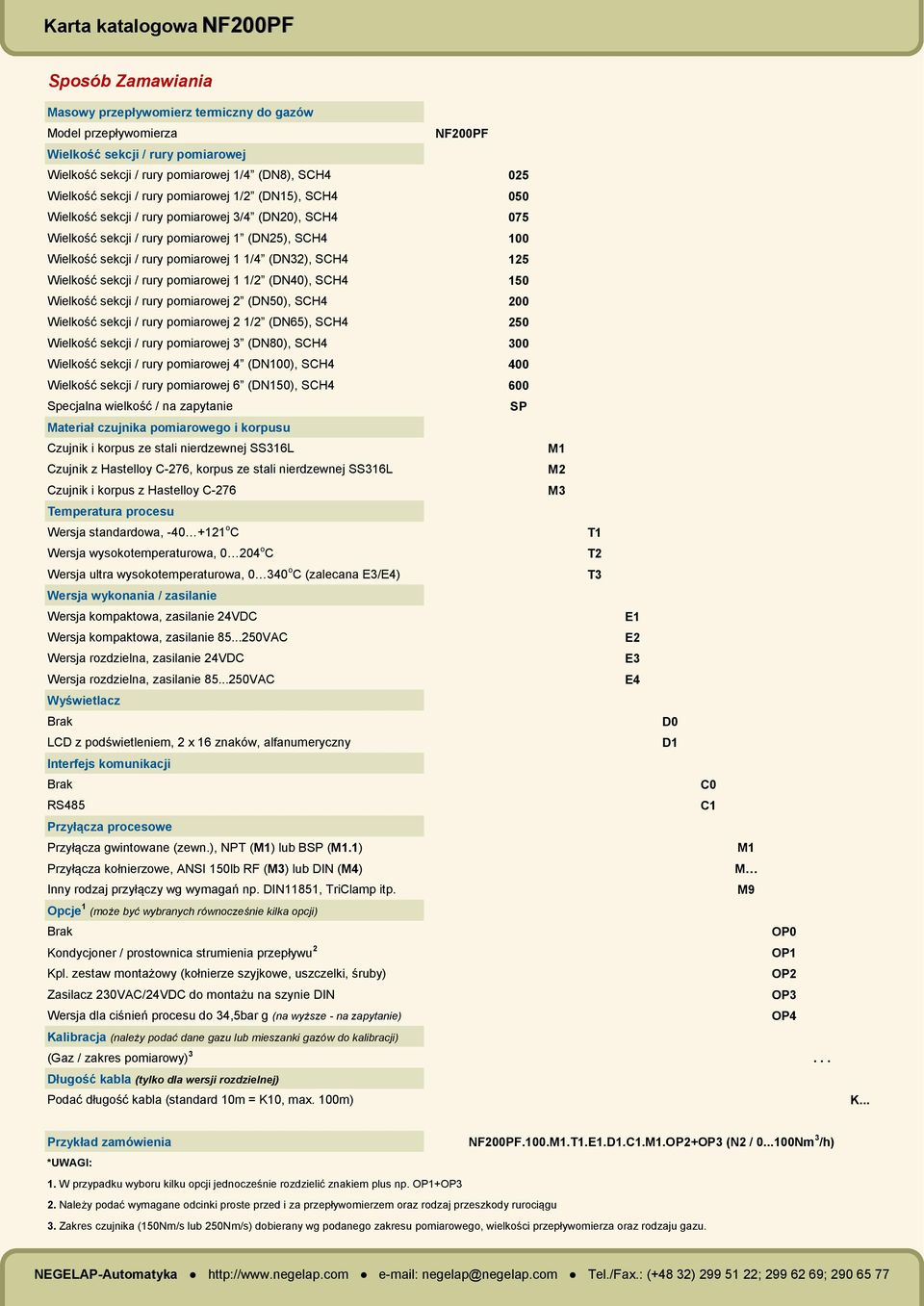

5 Sposób Zamawiania Masowy przepływomierz termiczny do gazów Model przepływomierza NF200PF Wielkość sekcji / rury pomiarowej Wielkość sekcji / rury pomiarowej 1/4 (DN8), SCH4 025 Wielkość sekcji / rury pomiarowej 1/2 (DN15), SCH4 050 Wielkość sekcji / rury pomiarowej 3/4 (DN20), SCH4 075 Wielkość sekcji / rury pomiarowej 1 (DN25), SCH4 100 Wielkość sekcji / rury pomiarowej 1 1/4 (DN32), SCH4 125 Wielkość sekcji / rury pomiarowej 1 1/2 (DN40), SCH4 150 Wielkość sekcji / rury pomiarowej 2 (DN50), SCH4 200 Wielkość sekcji / rury pomiarowej 2 1/2 (DN65), SCH4 250 Wielkość sekcji / rury pomiarowej 3 (DN80), SCH4 300 Wielkość sekcji / rury pomiarowej 4 (DN100), SCH4 400 Wielkość sekcji / rury pomiarowej 6 (DN150), SCH4 600 Specjalna wielkość / na zapytanie SP Materiał czujnika pomiarowego i korpusu Czujnik i korpus ze stali nierdzewnej SS316L M1 Czujnik z Hastelloy C-276, korpus ze stali nierdzewnej SS316L M2 Czujnik i korpus z Hastelloy C-276 M3 Temperatura procesu Wersja standardowa, o C T1 Wersja wysokotemperaturowa, o C T2 Wersja ultra wysokotemperaturowa, o C (zalecana E3/E4) T3 Wersja wykonania / zasilanie Wersja kompaktowa, zasilanie 24VDC E1 Wersja kompaktowa, zasilanie VAC E2 Wersja rozdzielna, zasilanie 24VDC E3 Wersja rozdzielna, zasilanie VAC E4 Wyświetlacz D0 LCD z podświetleniem, 2 x 16 znaków, alfanumeryczny D1 Interfejs komunikacji C0 RS485 C1 Przyłącza procesowe Przyłącza gwintowane (zewn.), NPT (M1) lub BSP (M1.1) M1 Przyłącza kołnierzowe, ANSI 150lb RF (M3) lub DIN (M4) M Inny rodzaj przyłączy wg wymagań np. DIN11851, TriClamp itp. M9 Opcje 1 (może być wybranych równocześnie kilka opcji) OP0 Kondycjoner / prostownica strumienia przepływu 2 OP1 Kpl. zestaw montażowy (kołnierze szyjkowe, uszczelki, śruby) OP2 Zasilacz 230VAC/24VDC do montażu na szynie DIN OP3 Wersja dla ciśnień procesu do 34,5bar g (na wyższe - na zapytanie) OP4 Kalibracja (należy podać dane gazu lub mieszanki gazów do kalibracji) (Gaz / zakres pomiarowy) 3... Długość kabla (tylko dla wersji rozdzielnej) Podać długość kabla (standard 10m = K10, max. 100m) K... Przykład zamówienia NF200PF.100.M1.T1.E1.D1.C1.M1.OP2+OP3 (N2 / Nm 3 /h) *UWAGI: 1. W przypadku wyboru kilku opcji jednocześnie rozdzielić znakiem plus np. OP1+OP3 2. Należy podać wymagane odcinki proste przed i za przepływomierzem oraz rodzaj przeszkody rurociągu 3. Zakres czujnika (150Nm/s lub 250Nm/s) dobierany wg podanego zakresu pomiarowego, wielkości przepływomierza oraz rodzaju gazu.
