KATALOG. AUTORYZOWANY PRZEDSTAWICIEL I DYSTRYBUTOR W POLSCE ZAWORY ZABEZPIECZAJĄCE DO GAZU I POWIETRZA

Transkrypt

1 AUTORYZOWANY PRZEDSTAWICIEL I DYSTRYBUTOR W POLSCE KATALOG ZAWORY ZABEZPIECZAJĄCE DO GAZU I POWIETRZA

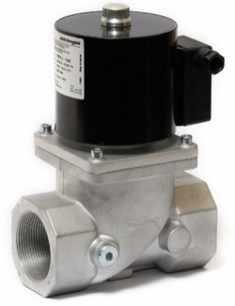

2 VMR VMR60 Class A - Group 2 EN161 ED100% Elektrozawory zabezpieczające do powietrza i gazu wersje specjalne do biogaz / gaz koksowniczy szybkie otwarcie/ szybkie zamknięcie ZASTOSOWANIE: Elektrozawory VMR stosowane są do kontroli i blokowania przepływu gazu w palnikach i kotłach gazowych, piecach przemysłowych, agregatach prądotwórczych zasilanych gazem oraz innych instalacjach wykorzystujących elektrozawory do gazu Przeznaczone do pracy ciągłej ED 100% VMR to jednostopniowe elektrozawory zabezpieczające, normalnie zamknięte o charakterystyce pracy szybko otwierającej. W stanie beznapięciowym sprężyna dociska dysk uszczelniający zamykając przepływ gazu. Zawór elektromagnetyczny otwiera się po podaniu napięcia na cewkę. W momencie zaniku napięcia następuje natychmiastowe zamkniecie elektrozaworu (<1 sek.). Przyłącze gwintowane Rp: 1/4 2 NPT: 1/4 2 Zakres ciśnień mbar (20 kpa) mbar (50 kpa) 0 6 bar (600 kpa) Przyłącze kołnierzowe DN: ANSI: 2 6 Rodzaje gazów Powietrze i gazy nieagresywne (grupa 1-2-3, EN 437) Wersja specjalna do gazów agresywnych (biogaz / gaz koksowniczy) CERTYFIKATY Zgodny z normą EN 161 SIL2 zastosowanie pojedyncze SIL3 zastosowanie redundancji OPCJE: - wykonanie do biogazu/ gazów koksowniczych (COG) - malowanie antykorozyjne - wykonanie ATEX - klasa ochrony IP65 - sygnalizacja LED - wersje z wyłącznikami krańcowymi - dodatkowe przyłącza pomiarowe Przykładowy schemat ścieżki gazowej 1 zawór kulowy do gazu 4 układ kontroli szczelności LD 7 zawór VMR 10 wyłącznik krańcowy PCS 2 filtr FG do gazu 5 presostat PSG 8 zawór VML 11 manometr 3 stabilizator R 6 wizjer do zaworów VMR/ VML/ VMM 9 presostat PSG 12 zawór impulsowy II 3 G II 3 D Ex na IIA T4 Gc X Ex tc IIIB T135 C Dc X Ex tc IIIC T135 C Dc X (IP65) Wszelkie prawa zastrzeżone Zabrania się kopiowania i powielania materiałów bez zgody firmy Baltina S.C 4/35

3 SPECYFIKACJA TECHNICZNA: Przyłącze Gwintowane wg ISO 7-1 od Rp1/4 do Rp2½ lub ANSI-ASME B1.20 od 1/4 NPT do 2 1/2 NPT Kołnierzowe PN16 ISO 7005 od DN40 do DN150 lub ANSI-ASA-ASME B16.5 klasa 150 od 2-6 Zasilanie Tolerancja -15% % Temp. otoczenia Zakres ciśnień Ciśnienie próby Czas zamknięcia Czas otwarcia Wkład (filtracja) Klasa ochrony Przyłącze kablowe Przekrój kabla AC: 2 VAC 50/60 Hz, 120 VAC 50/60 Hz, 110 VAC 50/60 Hz AC/DC: 24 VAC/DC, 12 VAC/DC -15 C C (+5 F to +140 F) VMR: 200 mbar, 360mbar, 500 mbar (20kPa, 36kPa, 50kPa) VMR60: 6 bar () 1,45 * Pmax < 1 sek. < 1 sek. 600 μm (0.02m (0.02 in) (bez modeli mosiężnych oraz wersji do - 6bar) IP54 (EN 60529) IP65 z kablem (NEMA 4) M20x1,5 (EN 50262) dla listwy zaciskowej PG 9 dla wtyczki Klasa bezpieczeństwa Klasa I (EN ) Klasa izolacji Rezystancyjność Materiały w styczności z medium (wersja do EN437) 2,5 mm 2 max. (AWG 12) dla listwy zaciskowej 1,5 mm 2 max. (AWG 14) dla wtyczki Klasa H (200 C, 392 F) Klasa F (155 C, 311 F) Odlew aluminium (AlSi) Mosiądz Stal chromowana NBR wersje specjalne dla BIOGAZ/COG Odlew aluminium (AlSi) Stal nierdzewna FPM PTFE DOSTĘPNE OPCJE ZASILANIA / POBÓR MOCY [W] O otwarcie / H - podtrzymanie Wszelkie prawa zastrzeżone Zabrania się kopiowania i powielania materiałów bez zgody firmy Baltina S.C 5/35

4 WYMIARY: Korpus Model Przyłącze Mosiądz VMR01 VMR0 VMR1 AlSi VMR0 VMR1 VMR2 VMR3 VMR35 VMR4 VMR6 Rp 1/4 NPT 1/4 Rp 3/8 NPT 3/8 Rp 1/2 NPT 1/2 Rp 3/8 NPT 3/8 Rp 1/2 NPT Rp 3/4 NPT 3/4 Rp 1 NPT 1 Rp 1 ¼ NPT 1 ¼ Rp 1 ½ NPT 1 ½ Rp 2 NPT 2 Dostępne ciśnienia Wsp. przepływu Kvs [m³/h] Regulacja strumienia przepływu 20kPa 0,55 brak 0,7 1,3 50kPa / 2,9 tak 4,8 9,5 12,0 22,0 29,0 40,0 AlSi VMR4 DN kPa / VMR6 DN 50 1 ANSI ,0 VMR7 VMR8 VMR9 VMR93 VMR95 1) kołnierze zintegrowane DN 65 ANSI 2 ½ DN 80 ANSI 3 DN 100 ANSI 4 DN 125 ANSI 5 DN 150 ANSI 6 36kPa / Wymiary zewnętrzne [mm] / [in] A B C D Int h 120 4, , , ,81 2,28 2, , , , , , , ,14 66,5 2, , , , ,96 5,71 5, , , , , , , , , , , , , ,21 Waga [Kg] [ibs] 0,27 0,6 0,4 0,9 0,4 0,9 1,4 3,1 1,4 3,1 2,5 5,5 2,5 5,5 5,7 12,6 5,7 12,6 6 13,2 29,0 tak x18 7,1 65,0 80,0 148,0 brak 36kPa 250,0 315, , , , , , , , , , , , , ,75 5, ,01 10,47 13,98 6, ,78 13,86 17,80 7, ,11 16,83 23,62 8, ,11 16,83 23,62 9,50 4x18 4x18 8x¾ 8x⅞ 8x23 8x⅞ 7,8 17,2 14,9 14, ,8 127, ,3 Dla zakresu średnic DN200 DN0 dostępne są modele z serii VMH / VMP Wszelkie prawa zastrzeżone Zabrania się kopiowania i powielania materiałów bez zgody firmy Baltina S.C 6/35

5 CHARAKTERYSTYKA PRZEPŁYWU (spadek ciśnienia) Wzór na przeliczenie Tab. 3 powietrza na inne gazy Rodzaj gazu Ciężar właściwy ρ k= 1.25 [Kg/m³] ρ GAS V GAS =k V AIR 15 C, 1013 mbar, suchy (1) Gaz ziemny 0,80 1,25 (2) LPG (propan -butan) 2,08 0,77 (3) Powietrze 1,25 1,00 Dobór zaworu musi uwzględniać: - Zalecane spadki ciśnienia p 0,1p 1, niewłaściwe spadki ciśnienia p > p 1/2 - Zalecana prędkość przepływu w 15 m/s, niewłaściwa prędkość przepływu w > 50 m/s. Wszelkie prawa zastrzeżone Zabrania się kopiowania i powielania materiałów bez zgody firmy Baltina S.C 7/35
